Если вы следите за компьютерными технологиями и комплектующими для ПК-игроков в частности, то прекрасно знаете, что GeForce RTX 2060 — это младший на данный момент графический ускоритель NVIDIA на базе чипа Turing, который поддерживает все современные «фишки» NVIDIA, включая аппаратную трассировку лучей. Однако с недавнего времени трассировку лучей в реальном времени наравне с продуктами под маркой RTX поддерживают и карты GeForce GTX поколения Truring и даже Pascal, хотя у них и нет для этого специализированной логики. Это несколько усложняет выбор видеокарты. И особенно остро вопрос выбора стоит между такими моделями, как GeForce RTX 2060 и GeForce GTX 1660 Ti. Первая поддерживает трассировку лучей на аппаратном уровне, зато «Тишка», как правило, стоит меньше. Давайте разберемся с этим вопросом, а заодно подробно изучим модель MSI GeForce RTX 2060 Ventus 6G OC, которую нам прислали в тестовую лабораторию.
MSI GeForce RTX 2060 Ventus 6G OC
⇡#Технические характеристики и особенности конструкции
Напомню, что недавно на нашем сайте вышел обзор видеокарты MSI GeForce RTX 2080 Ventus 8G OC. Эта модель нам приглянулась — она оказалась быстрее, тише, холоднее и доступнее эталонной версии Founders Edition. Ускоритель MSI GeForce RTX 2060 Ventus 6G OC выглядит так, будто бы он является младшим братом MSI GeForce RTX 2080 Ventus 8G OC — уж очень эти устройства внешне похожи друг на друга. И все же GeForce RTX 2060 — есть GeForce RTX 2060. Основные технические характеристики рассматриваемой видеокарты представлены в таблице ниже.
| NVIDIA GeForce RTX 2060 Founders Edition (референс) | MSI GeForce RTX 2060 Ventus 6G OC | |
| Графический процессор | ||
| Название | TU106 | TU106 |
| Микроархитектура | Turing | Turing |
| Техпроцесс, нм | 12 нм FFN | 12 нм FFN |
| Число транзисторов, млн | 10800 | 10800 |
| Тактовая частота, МГц: Base/Boost | 1365/1680 | 1365/1710 |
| Число шейдерных ALU | 1920 | 1920 |
| Число блоков наложения текстур | 120 | 120 |
| Число ROP | 48 | 48 |
| Оперативная память | ||
| Разрядность шины, бит | 192 | 192 |
| Тип микросхем | GDDR6 SDRAM | GDDR6 SDRAM |
| Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) | 1750 (14000) | 1750 (14000) |
| Шина ввода/вывода | PCI Express 3.0 x16 | PCI Express 3.0 x16 |
| Объем, Мбайт | 6144 | 6144 |
| Производительность | ||
| Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) | 6451 | 6566 |
| Производительность FP32/FP64 | 1/32 | 1/32 |
| Пропускная способность оперативной памяти, Гбайт/с | 336 | 336 |
| Вывод изображения | ||
| Интерфейсы вывода изображения | DisplayPort 1.4a, HDMI 2.0b | DisplayPort 1.4a, HDMI 2.0b |
| TDP, Вт | 160 | 160 |
| Розничная цена, руб. | 32 000 | 27 500 |
Подробно про возможности архитектуры Turing вы можете прочитать в нашем большом теоретическом обзоре.
В комплекте с MSI GeForce RTX 2060 Ventus 6G OC не нашлось ничего необычного: бумажная документация да диск с драйверами и сопутствующим ПО.
MSI GeForce RTX 2060 Ventus 6G OC
Сам производитель заявляет, что MSI GeForce RTX 2060 Ventus 6G OC «обладает агрессивным дизайном, выполненным в нейтральных цветах». Нравится вам такой внешний вид видеокарты или нет — решайте сами, я же дополню ваши впечатления информацией о том, что эта видеокарта будет отлично смотреться вместе с платами MSI серии MEG, а также в корпусах белого цвета с боковым окошком.

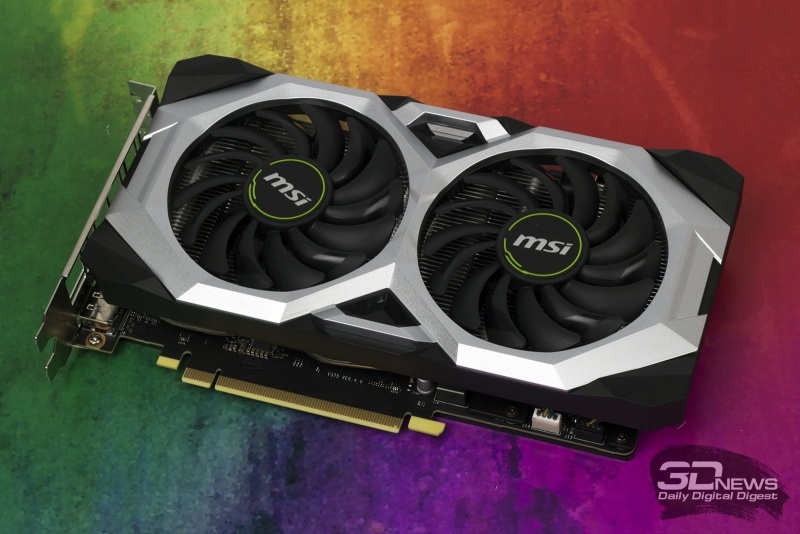

За охлаждение GPU и чипов памяти в MSI GeForce RTX 2060 Ventus 6G OC отвечает довольно большой двухвентиляторный кулер. Длина устройства составляет скромные 230 мм. Толщина кулера соответствует двум слотам расширения корпуса. Однако MSI GeForce RTX 2060 Ventus 6G OC получилась довольно широкой — 125 мм против стандартных 100 мм. Если вы собираете ПК в стандартном Midi- или Full-Tower-корпусе, то проблем с совместимостью у вас не будет, но вот в некоторые компактные корпуса форм-фактора Slim Desktop видеокарта рискует не поместиться.
Что касается вентиляторов, то в устройстве применяются две 85-мм вертушки Torx 2.0 (маркировка — PLD09210S12HH производства Power Logic), каждая из которых имеет 14 лопастей. Вращаются они в одну сторону и, соответственно, направляют потоки воздуха так, чтобы они покидали пределы компьютерного корпуса. Производитель утверждает, что лопасти вентилятора имеют уникальную форму, которая улучшает рассеивание тепла за счет создания более концентрированного давления воздуха. Частота вращения крыльчаток варьируется в пределах от 800 до 3400 оборотов в минуту. В конструкции вентиляторов используются двойные подшипники качения.

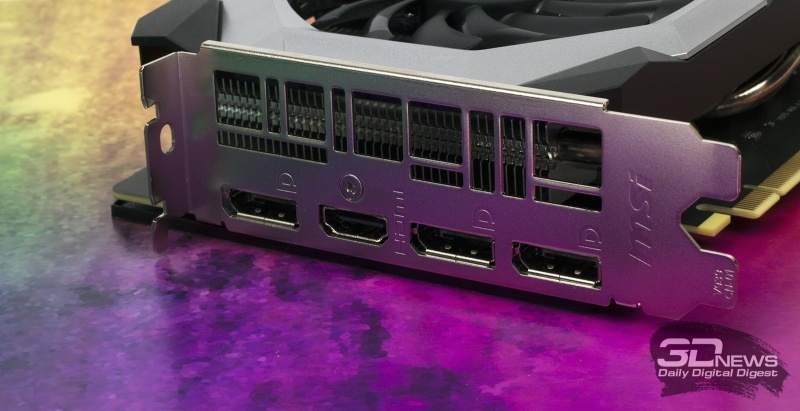

Сразу же предупреждаю: панель ввода-вывода MSI GeForce RTX 2060 Ventus 6G OC не имеет DVI-порта — для владельцев старых мониторов это может стать проблемой. Зато там же распаяно сразу три DisplayPort и один HDMI-выход. Остальное место занимает достаточно большая решетка, необходимая для вывода нагретого воздуха.

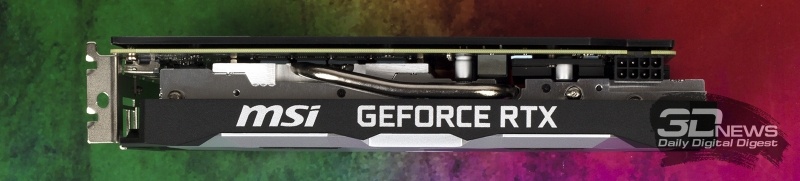

Моддинг-элементов у видеокарты нет — ни подсветки, ни модных нынче дополнительных экранов. На торце есть только надписи MSI и GeForce RTX.

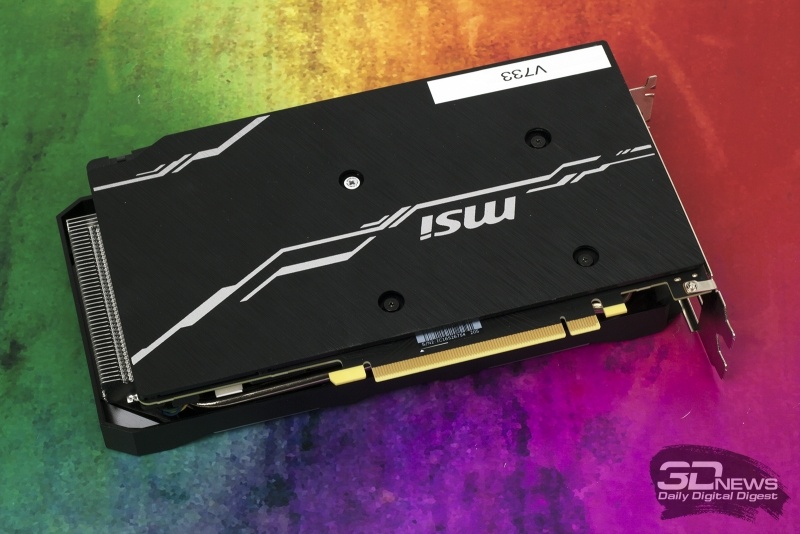

Хотя постойте! Видеокарта оснащена пластиковым бекплейтом. Само устройство, как мы уже выяснили, имеет небольшую длину, поэтому увеличивать ему жесткость конструкции нет смысла. Пластик, естественно, не является и элементом системы охлаждения — к тому же пластина никак не соприкасается с обратной стороной печатной платы, тогда как у той же MSI GeForce RTX 2080 Ventus 8G OC, например, бекплейт через термопрокладки отводит тепло от GPU и чипов памяти. Так что задняя пластиковая пластина в данном случае выполняет только две функции: декоративную и защитную — на видеокартах серии RTX распаяно очень много мелких деталей, которые совершенно случайно можно сковырнуть.

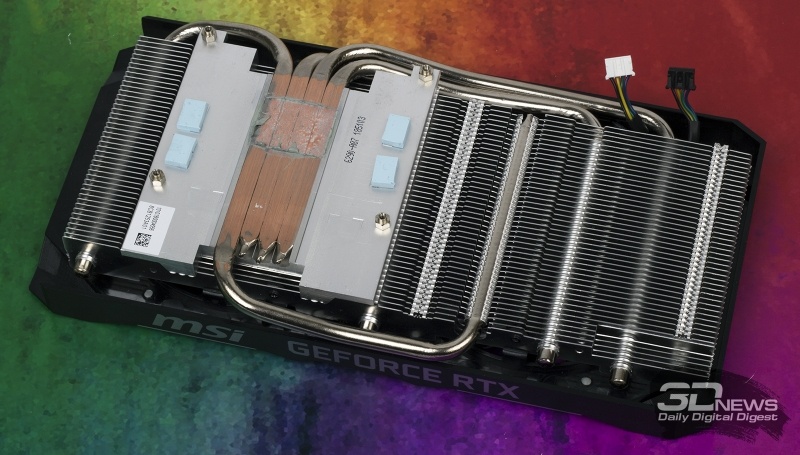

Кулер MSI GeForce RTX 2060 Ventus 6G OC снимается достаточно просто — для этого необходимо открутить четыре подпружиненных винта. Радиатор получил довольно большую алюминиевую подошву, которая при помощи термопрокладок соприкасается с чипами GDDR6-памяти. С графическим процессором же напрямую взаимодействуют медные теплотрубки — используется так называемая технология прямого контакта. Теплотрубок четыре, они имеют диаметр 6 мм и все соприкасаются с GPU. Четыре — это не мало: некоторые производители любят напихать трубок в радиатор, но с чипом при этом контактируют только 2-3 из них. На мой взгляд, работать используемая здесь конструкция должна эффективнее, чем такая. От трубок тепло передается большим продольным алюминиевым ребрам — радиатор в MSI GeForce RTX 2060 Ventus 6G OC имеет односекционную конструкцию.
Некоторые элементы конвертера питания охлаждаются отдельным алюминиевым радиатором черного цвета.

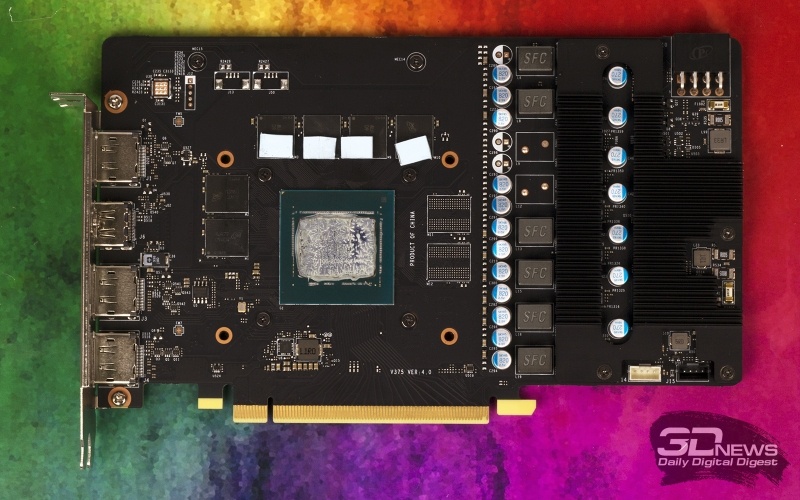

«Прорехи» среди мосфетов и дросселей недвусмысленно дают понять: MSI GeForce RTX 2060 Ventus 6G OC собрана на базе печатной платы, которая используется в видеокартах MSI серии Gaming. VRM-зона насчитывает лишь шесть фаз питания, в которой четыре канала отвечают за работу GPU, а остальные два — за видеопамять. В первом случае фазами управляет ШИМ-контроллер ON Semiconductor NCP81610, во втором — uPI uP1666Q. Что же, мы видим, что конвертер питания Ventus-версии урезан даже на фоне референсной модели NVIDIA, то есть Founders Edition.
Дополнительное питание видеокарта получает через единственный восьмиконтактный разъем. Если учесть силовые линии слота PCI Express, то в теории потребляемая мощность устройства может достигать 225 Вт.
Вокруг немаленького GPU TU106 распаяно шесть микросхем GDDR6-памяти Micron с маркировкой 8UA77 D9WCW. Они работают на реальной частоте 1750 МГц, эффективная частота составляет 14 000 МГц.
