Как неоднократно сообщалось, с транзистором размерами менее 5 нм надо что-то делать. Сегодня производители чипов самые передовые решения выпускают с использованием вертикальных затворов FinFET. Транзисторы FinFET ещё можно будет выпускать с использованием 5-нм и 4-нм техпроцесса (чтобы ни понималось под этими нормами), но уже на этапе производства 3-нм полупроводников структуры FinFET перестают работать так, как надо. Затворы транзисторов оказываются слишком малы, а управляющее напряжение недостаточно низким, чтобы транзисторы продолжали выполнять свою функцию вентилей в интегральных схемах. Поэтому отрасль и, в частности, компания Samsung, начиная с 3-нм техпроцесса перейдёт на изготовление транзисторов с кольцевыми или всеохватывающими затворами GAA (Gate-All-Around). Свежим пресс-релизом компания Samsung как раз представила наглядную инфографику о структуре новых транзисторов и о преимуществе их использования.
Samsung
Как показано на иллюстрации выше, по мере снижения технологических норм производства затворы прошли путь от планарных структур, которые могли контролировать одну-единственную область под затвором до вертикальных каналов, окружённых затвором с трёх сторон и, наконец, приблизились к переходу на каналы, окружённые затворами со всех четырёх сторон. Весь этот путь сопровождался увеличением площади затвора вокруг управляемого канала, что позволяло снижать питание транзисторов без ущерба для токовых характеристик транзисторов, следовательно, вело к увеличению производительности транзисторов и к снижению токов утечек. Транзисторы GAA в этом плане станут новым венцом творения и при этом не потребуют значительной переделки классических КМОП-техпроцессов.
Samsung

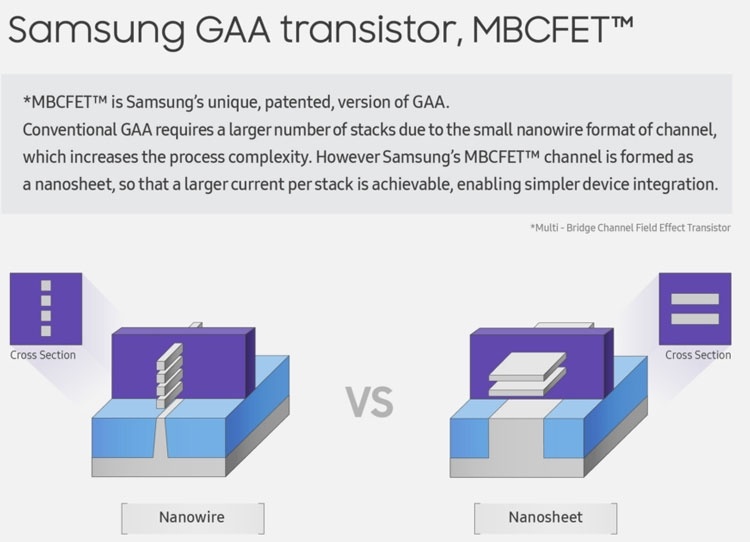

Окружённые затвором каналы могут выпускаться как в виде тонких перемычек (нанопроводов), так и в виде широких мостов или наностраниц. Компания Samsung сообщает о выборе в пользу наностраниц и заявляет о защите разработки патентами, хотя все эти структуры она разрабатывала, ещё входя в альянс с IBM и другими компаниями, например, с AMD. Новые транзисторы Samsung будет называть не GAA, а патентованным именем MBCFE (Multi Bridge Channel FET). Широкие страницы каналов обеспечат значительные токи, которые трудно достижимы в случае нанопроводных каналов.
Samsung

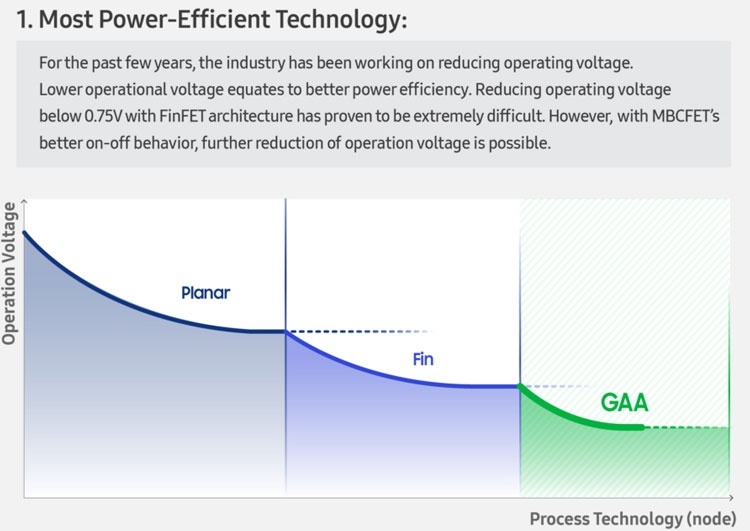

Переход к кольцевым затворам позволит также увеличить энергоэффективность новых транзисторных структур. Это означает, что напряжение питания транзисторов можно уменьшить. Для FinFET структур условным порогом снижения питания компания называет 0,75 В. Переход на транзисторы MBCFE опустит эту границу ещё ниже.
Samsung

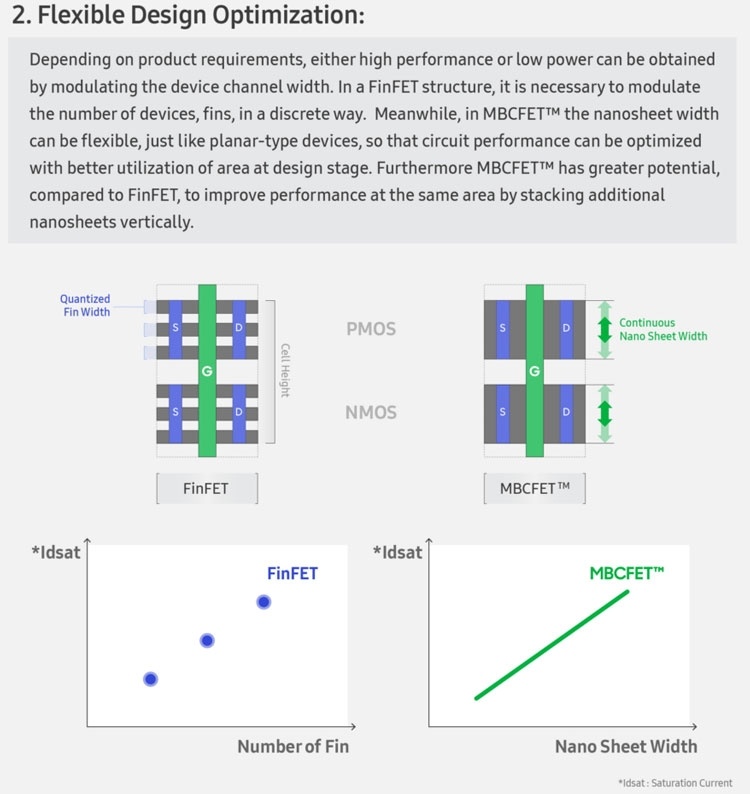

Следующим преимуществом транзисторов MBCFE компания называет необычайную гибкость решений. Так, если характеристиками транзисторов FinFET на стадии производства можно управлять только дискретно, закладывая в проект определённое число рёбер на каждый транзистор, то проектирование схем с транзисторами MBCFE будет напоминать тончайший тюнинг под каждый проект. И это будет сделать очень просто: достаточно будет выбрать необходимую ширину каналов-наностраниц, а этот параметр можно изменять линейно.
Samsung

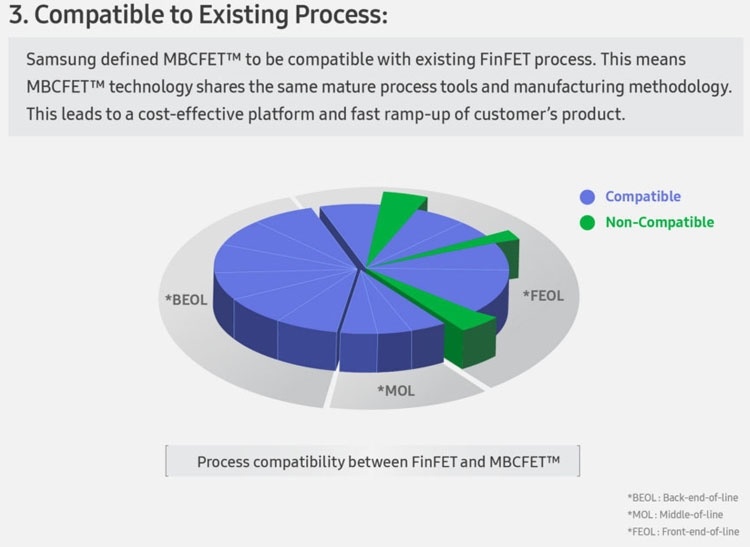

Для производства MBCFE транзисторов, как уже сказано выше, классический техпроцесс КМОП и установленное на заводах промышленное оборудование подойдут без значительных изменений. Небольшой доработки потребует только этап обработки кремниевых пластин, что вполне объяснимо, и всё. Со стороны контактных групп и слоёв металлизации даже не придётся ничего менять.
Samsung

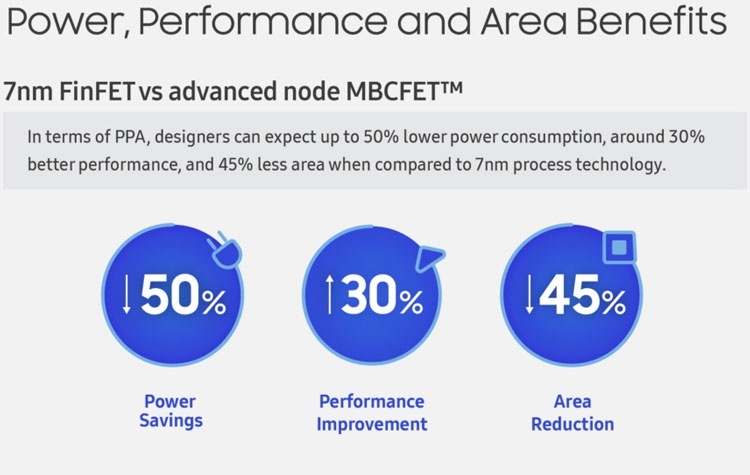

В заключение Samsung впервые даёт качественную характеристику тем улучшениям, которые принесёт с собой переход на 3-нм техпроцесс и транзисторы MBCFE (уточним, Samsung прямо не говорит о 3-нм техпроцессе, но ранее она сообщала, что 4-нм техпроцесс всё ещё будет использовать транзисторы FinFET). Итак, по сравнению с 7-нм FinFET техпроцессом переход на новые нормы и MBCFE обеспечит снижение потребления на 50 %, увеличение производительности на 30 % и уменьшение площади чипов на 45 %. Не «или, или», а именно в совокупности. Когда это произойдёт? Может так статься, что уже к концу 2021 года.
