Блоки питания — конечно, не основное направление деятельности NZXT. Актуальной сейчас является лишь одно семейство — E-серия, и она насчитывает всего три модели: мощностью 500, 650 и 850 Вт. Впрочем, несмотря на скромный ассортимент, эти три модели способны удовлетворить запросы подавляющего большинства пользователей производительных систем. Даже самой младшей модели с запасом хватает для питания весьма мощной системы с одиночной видеокартой уровня GeForce RTX 2070, а более мощные варианты подойдут любителям разгона или пользователям ПК с 2-3 видеокартами.
Блоки питания сертифицированы по уровню энергоэффективности 80 PLUS Gold и имеют десятилетнюю гарантию производителя. Отдельно стоит упомянуть возможность мониторинга электрических параметров и энергопотребления, а также управление алгоритмом работы вентилятора при помощи утилиты NZXT CAM.
Насколько же хорошо блок питания выполняет свои прямые обязанности — покажет наше тестирование.
⇡#Упаковка, комплект поставки, внешний вид
Блок питания поставляется в довольно крупной коробке, оформленной в бело-фиолетовой гамме.
На обороте коробки приведено достаточно подробное описание основных особенностей модели на английском языке, имеется таблица с входными и выходными параметрами, а также перечислены разъемы питания, которыми располагает БП.
На торцах коробки приведено более краткое, зато многоязычное, описание особенностей блока питания.

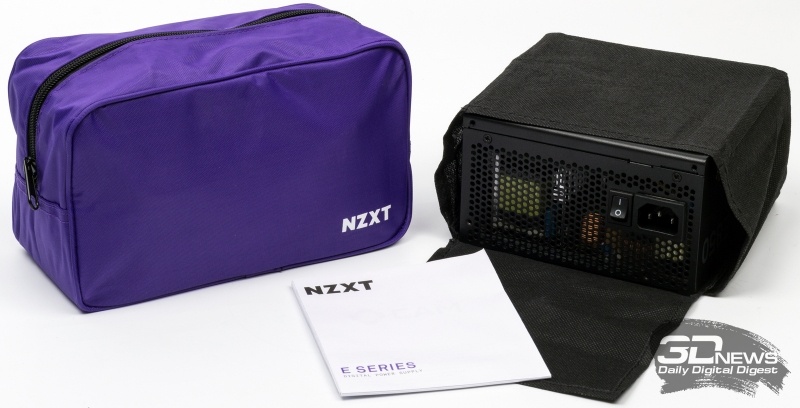

Комплект поставки, как и положено для устройств достаточно высокого класса, достаточно обширен. В дополнение к традиционным крепежным винтам, инструкции и шнуру питания здесь можно найти две сумки — для самого блока питания (весьма простенькую) и для кабелей и аксессуаров (куда более основательную, из плотной ткани и с застежкой на молнии).
Внешность блока достаточно оригинальна: нестандартная конструкция корпуса, углубленная полоска на боковине. Имя производителя и модели неярко выделяются на общем фоне лишь оттенком. Все это дополняет необычная по форме, хотя и не слишком эффективная с точки зрения прохождения воздушного потока, штампованная решетка вентилятора.
На задней панели размещены вход шнура питания и выключатель питания.

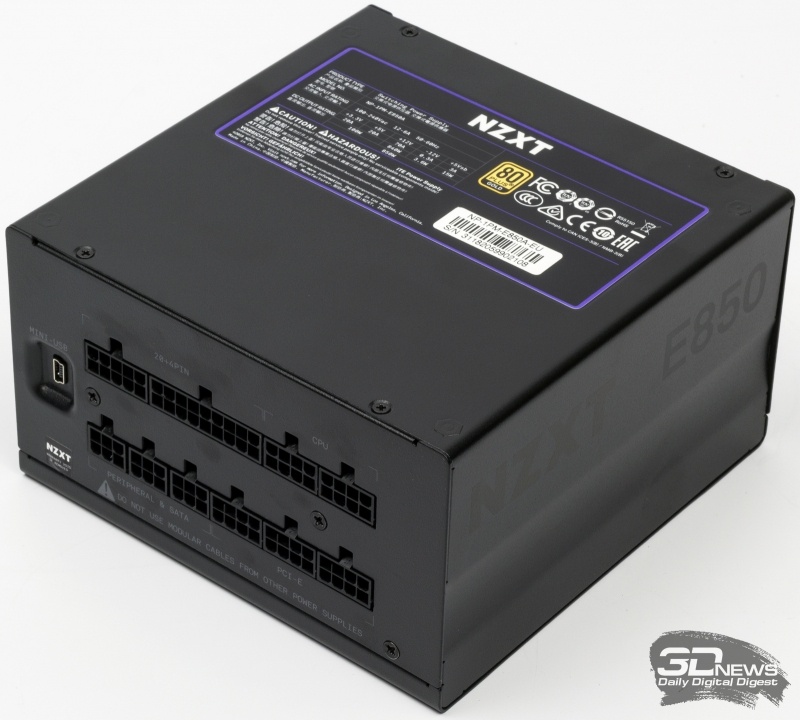

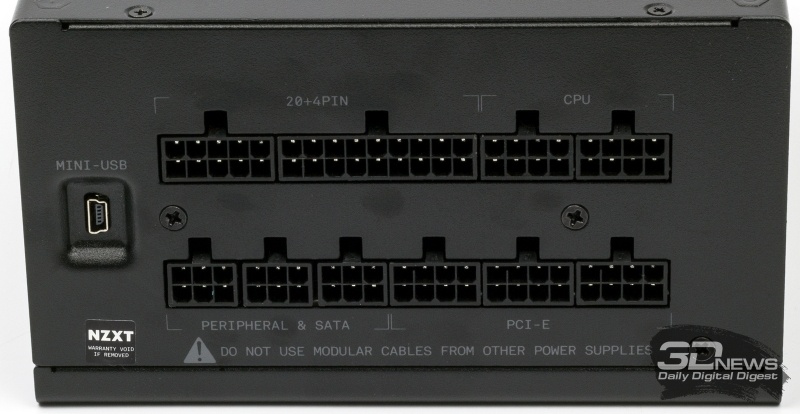

На передней панели обнаруживаются разъемы для подключения кабелей питания, гарантийный стикер и порт Mini-USB, подключение которого к колодке USB 2.0 на материнской плате обеспечивает работу с утилитой NZXT CAM.

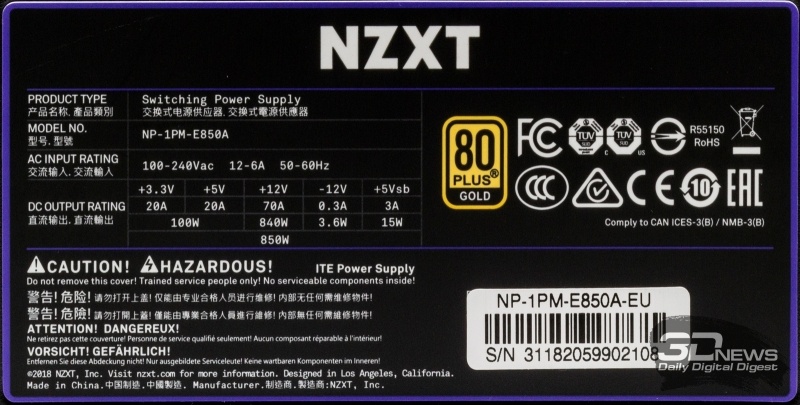

На нижней грани корпуса размещена наклейка с электрическими параметрами устройства.
В целом облик блока питания получился вполне узнаваемым и самобытным, и для тех, кому важна эстетика системного блока, это скорее плюс.
⇡#Технические характеристики
Выходные параметры вполне типичны для современных блоков питания: почти вся выходная мощность может быть передана по напряжению 12 В, на которое приходится подавляющая доля нагрузки современных систем, суммарная нагрузка на напряжения 3,3 В и 5 В может достигать 100 Вт (что существенно превосходит потребности современных ПК), а нагрузка на дежурное питание — до 3 А.
| Производитель | NZXT |
| Модель | E850 |
| Подключение кабелей | Полностью модульное |
| Максимальная мощность нагрузки, Вт | 850 |
| Сертификация 80 PLUS | Gold |
| Версия ATX | ATX12V 2.4 / EPS12V v2.92 |
| Параметры электросети | 100-240 В, 12-6 А, 50-60 Гц |
| КПД | >90% |
| PFC | Активный |
| Защита нагрузки | OVP (защита от превышения напряжения) |
| OPP (защита от превышения мощности) | |
| SCP (защита от короткого замыкания) | |
| OCP (защита от превышения силы тока) | |
| SIP (защита от скачков напряжения и тока) | |
| OTP (защита от превышения температуры) | |
| Габариты, мм | 150 × 86 × 150 |
| Масса, кг | 2,5 (с учетом кабелей) |
| Наработка на отказ (MTBF), ч | 100 000 |
| Гарантийный срок, лет | 10 |
| Ориентировочная стоимость | от 11 тыс. рублей |
Длина блока составляет 150 мм, что несколько больше стандартных 140 мм, но вряд ли вызовет неудобства даже при установке в не слишком просторные корпуса.
Гарантия производителя составляет 10 лет — один из лучших показателей, которые предлагаются для блоков питания. Более продолжительную, 12-летнюю гарантию имеют лишь блоки питания Seasonic серии Prime.
⇡#Кабели
В целом доступный набор разъемов вполне адекватен мощностным возможностям блока питания. Нет претензий и к длине кабелей: 65 см для шлейфов дополнительного питания процессора достаточно для скрытной прокладки в подавляющем большинстве корпусов, а «периферийные» шлейфы имеют по 50 см до первого разъема.
Набор разъемов питания:
- 1 × 20+4 контакта;
- 2 × EPS12V (4+4 контакта) — питание CPU;
- 6 × 6+2 контактов — дополнительное питание плат PCIe;
- 8 × SATA;
- 6 × Molex.
Отметим лишь, что одновременно подключить все комплектные кабели не получится: для четырех входящих в комплект поставки шлейфов с разъемами питания SATA и Molex имеется лишь три разъема на блоке питания. Вероятнее всего незадействованным останется один из двух шлейфов с малоактуальными для современного «железа» 4-контатными разъемами

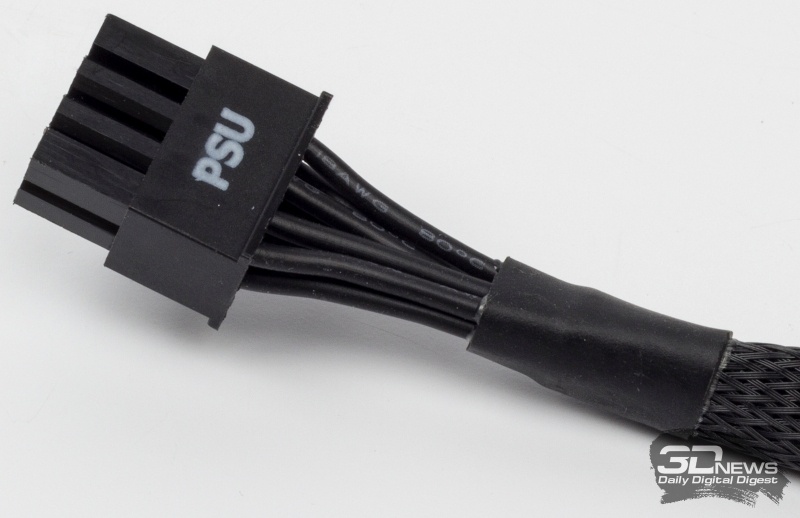

Все провода имеют сечение 18 AWG. Основной шлейф питания и шлейфы питания CPU и видеокарт PCI-E имеют нейлоновую оплетку.
Шлейфы с разъемами питания SATA и Molex сделаны плоскими.

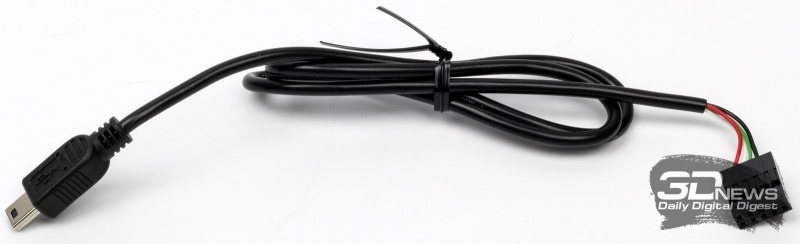

Провод для подключения к внутренней USB-колодке, позволяющий активировать функции мониторинга и управления, имеет длину 60 см и заключен в оплетку из ПВХ.
⇡#Конструкция, внутреннее устройство

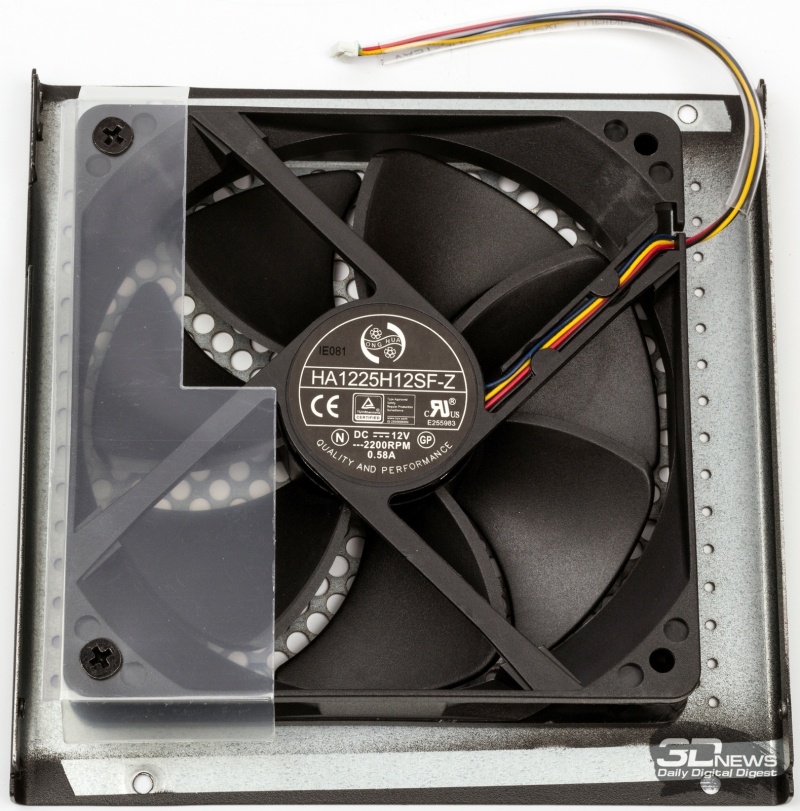

Внутренние компоненты охлаждаются вентилятором Hong Hua HA1225H12SF-Z типоразмера 120 мм на основе гидродинамического подшипника. Часть площади крыльчатки закрыта прозрачным экраном для оптимизации потоков воздуха внутри корпуса БП. Паспортная скорость вентилятора составляет 2200 об/мин.

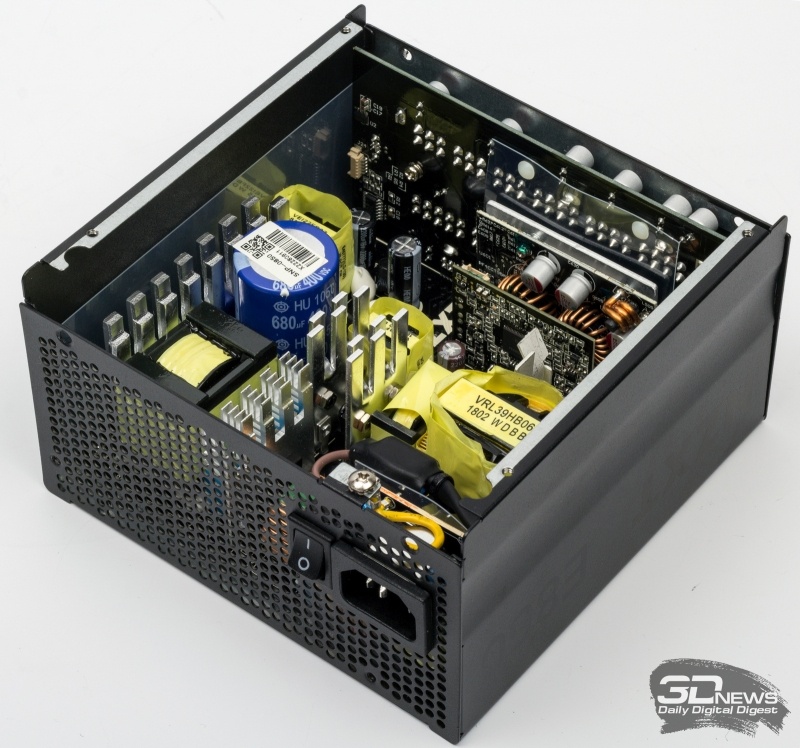

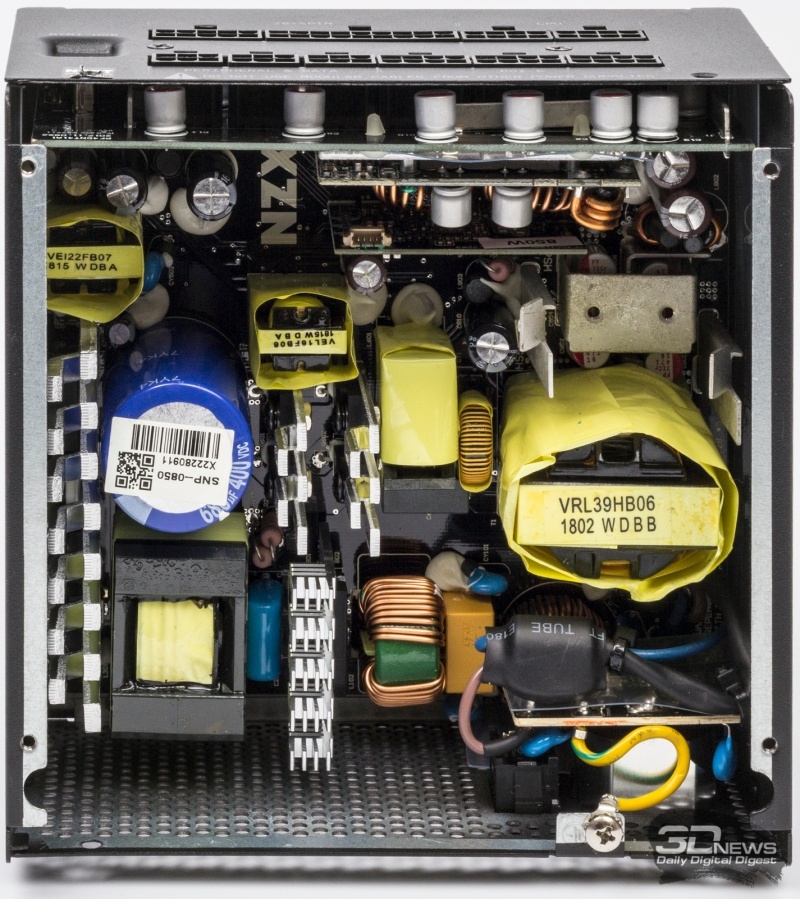

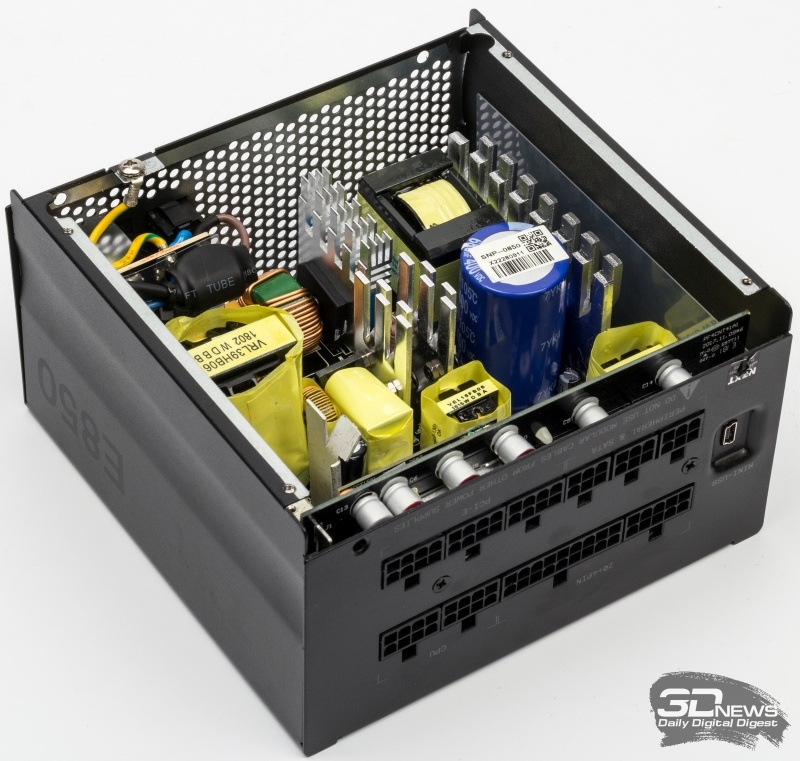

Первый же взгляд внутрь позволяет безошибочно определить «донора» начинки тестируемого блока питания. Перед нашими глазами устройство, основанное на платформе Seasonic FOCUS Gold с определенными доработками, связанными с добавлением функций мониторинга и управления.

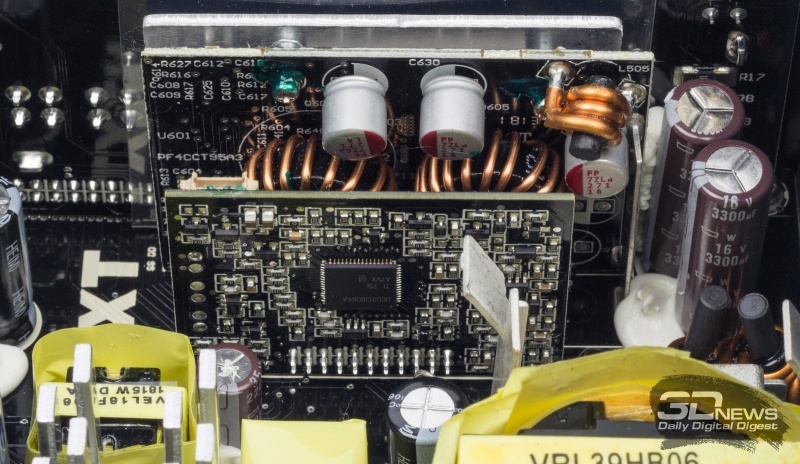

Основное отличие от исходной платформы заключается в наличии дополнительной дочерней платы перед платой с преобразователями постоянного тока — на ней хорошо видна крупная микросхема контроллера UCD3138064A производства Texas Instruments, частью которой является 32-битный процессор ARM7 с частотой 31,25 МГц. К разъему на этой плате подключается и вентилятор охлаждения.
Изменения относительно Seasonic FOCUS коснулись и платы с модульными разъемами (как минимум потому, что их потребовалось дополнить разъемом Mini-USB). Эта плата увеличилась в размерах, на нее добавился микроконтроллер PIC16F1455 для обеспечения функционирования USB-интерфейса.

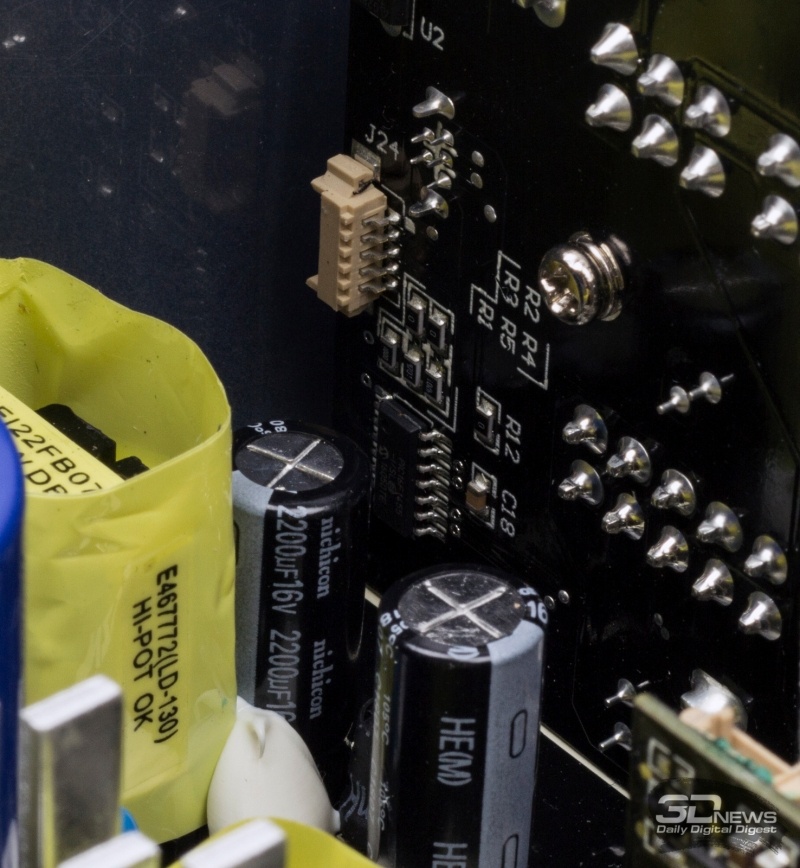

Также плата обзавелась изрядным количеством сглаживающих конденсаторов со стороны размещения модульных разъемов.
В остальном же рассматриваемый нами блок питания NZXT не отличается от исходной платформы Seasonic.

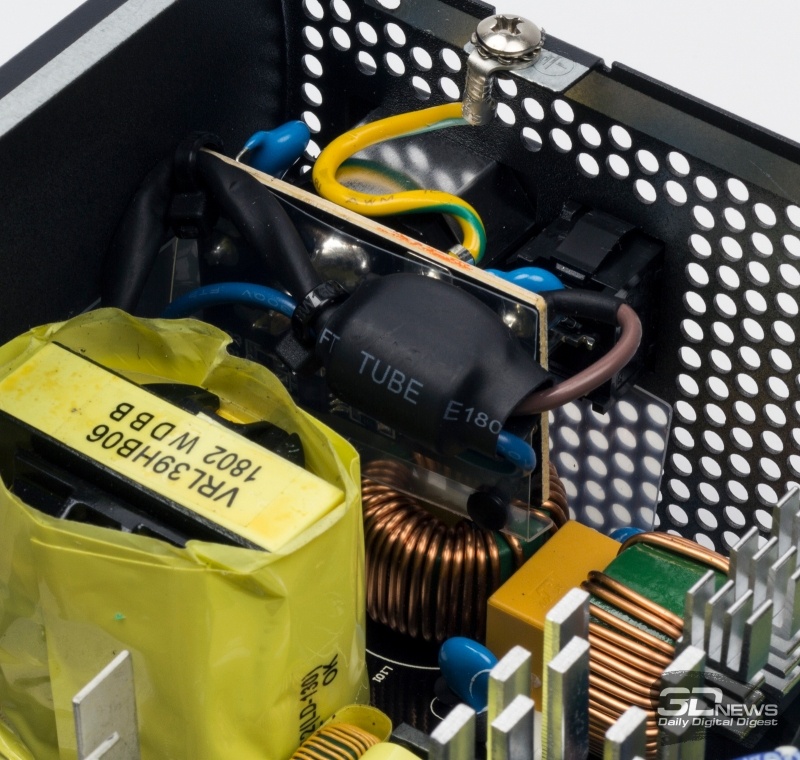

Входной фильтр включает в себя четыре конденсатора CY, два конденсатора CX (половина из них размещена на входе шнура питания) и пару синфазных дросселей. Также имеется варистор для защиты от кратковременных скачков напряжения.
Все основные управляющие микросхемы, за исключением контроллера дежурного питания, как и в Seasonic FOCUS, размещены на нижней стороне основной печатной платы.

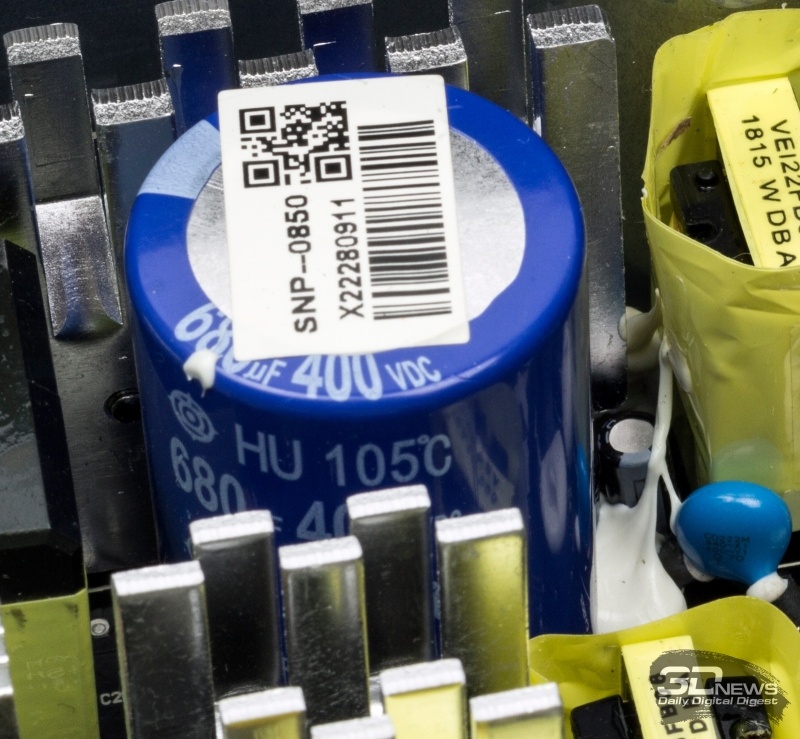

Входной конденсатор изготовлен японской компанией Hitachi.

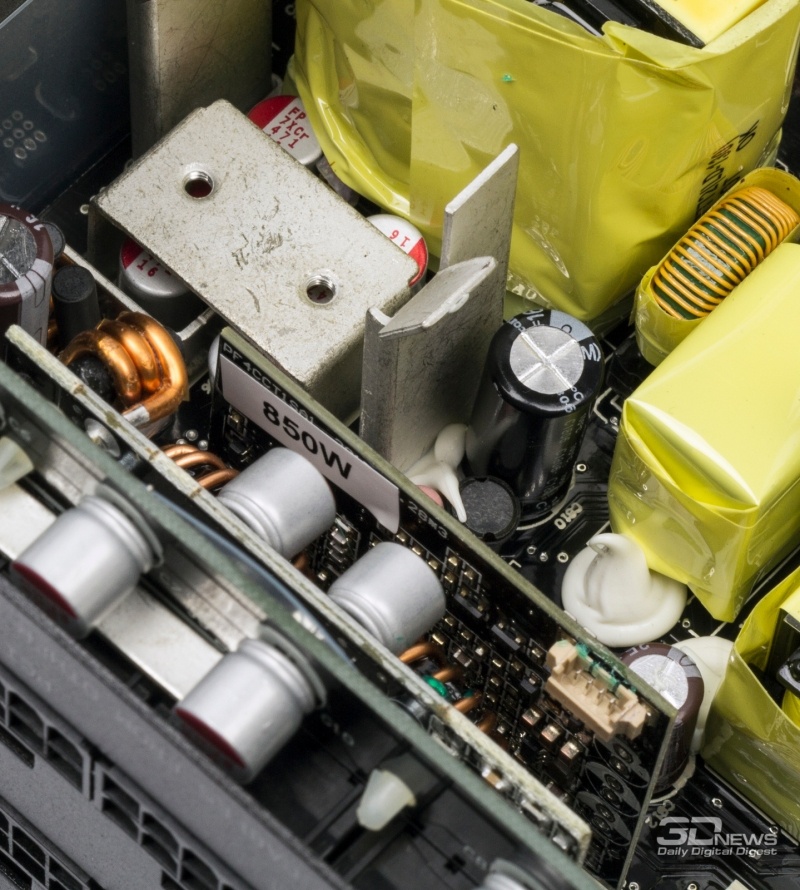

Прочие электролитические конденсаторы также имеют японское происхождение и произведены компаниями Nippon Chemi-Con и Nichicon.
В целом качество компонентов и сборки не вызывает ни никаких вопросов.
