Новая статья: Обзор NAS ASUSTOR AS4004T: 10 Гбит-с для народа

Подключение по двум гигабитным интерфейсам реализовано даже в домашних сетевых хранилищах уже довольно давно — необычным такой подход уже не назовешь. А вот 10 Гбит/с до недавнего времени казались лишь уделом профессионального оборудования, стоимость которого запредельно высока для рядового домашнего пользователя. Парочкой новых сетевых накопителей компания ASUSTOR доказывает, что времена меняются. Двухдисковый NAS ASUSTOR AS4002T и четырёхдисковый ASUSTOR AS4004T, как и многие другие, имеют по два гигабитных интерфейса, но в дополнение к этому у них еще и третий — десятигигабитный. При этом стоимость новинок явно указывает на их домашнее предназначение. Мы познакомились с возможностями четырёхдискового NAS и выяснили, стоит ли спешить менять свои устаревшие гигабитные файловые серверы на современное решение.

⇡#Комплект поставки

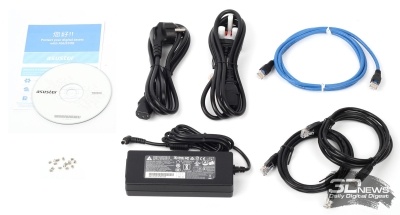

Комплект поставки ASUSTOR AS4004T

Устройство поставляется в картонной коробке белого цвета с пластиковой ручкой для транспортировки. Коробка с накопителем очень лёгкая, так что донести ее домой в руках не составит никакого труда. Внутри, помимо самого накопителя, были найдены следующие аксессуары:

• адаптер питания со съёмными силовыми кабелями двух стандартов;
• два Ethernet-кабеля для подключения NAS по гигабитным интерфейсам (категории 5);
• один Ethernet-кабель для подключения NAS по десятигигабитному интерфейсу (категории 6);
• набор винтов для крепления дисков форм-фактора 2,5 дюйма;
• компакт-диск с ПО и руководством пользователя;
• краткое печатное руководство по началу работы на разных языках.

Примечательно, что производитель не отказался от компакт-диска в составе комплекта поставки, но актуальную версию ПО лучше скачивать с фирменного сайта. Отметим также наличие в комплекте поставки всех необходимых кабелей, обеспечивающих любой тип подключения устройства.

⇡#Технические характеристики

* Средняя цена по «Яндекс.Маркету» на момент написания статьи

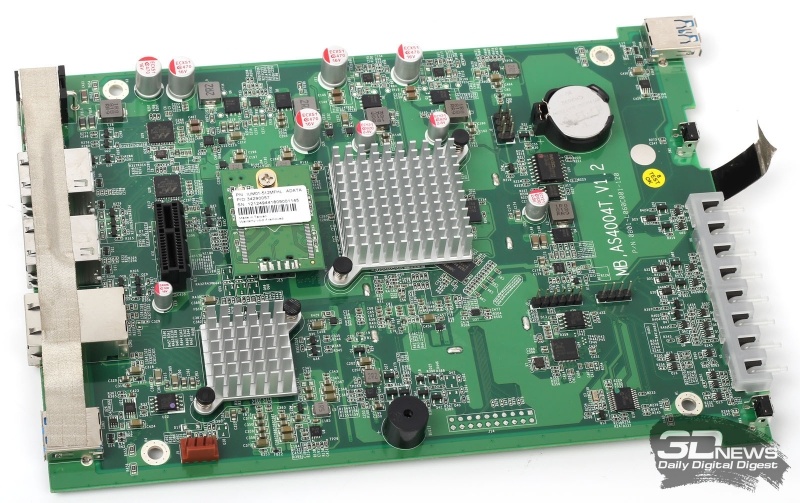

Системная плата ASUSTOR AS4004T

Двухдисковый NAS ASUSTOR AS4002T и четырёхдисковый ASUSTOR AS4004T имеют одинаковую аппаратную базу — различаются эти устройства только количеством устанавливаемых дисков. Ниже мы будем говорить о модели ASUSTOR AS4004T, так как именно она оказалась в нашей тестовой лаборатории, но в целом примерно то же можно сказать и об ASUSTOR AS4002T.

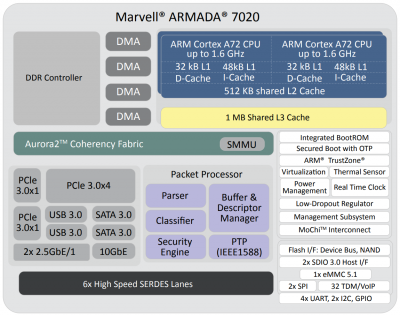

Структура Marvell ARMADA-7020

Устройство работает под управлением 64-битного процессора Marvell ARMADA-7020 (88F7020), построенного на микроархитектуре ARMv8 Cortex-A72. Это современная двухъядерная SoC, работающая на тактовой частоте 1,6 ГГц и отличающаяся невысоким энергопотреблением. Снаружи она накрыта небольшим алюминиевым радиатором, площади которого хватает ещё и на расположенные рядом микросхемы оперативной памяти.

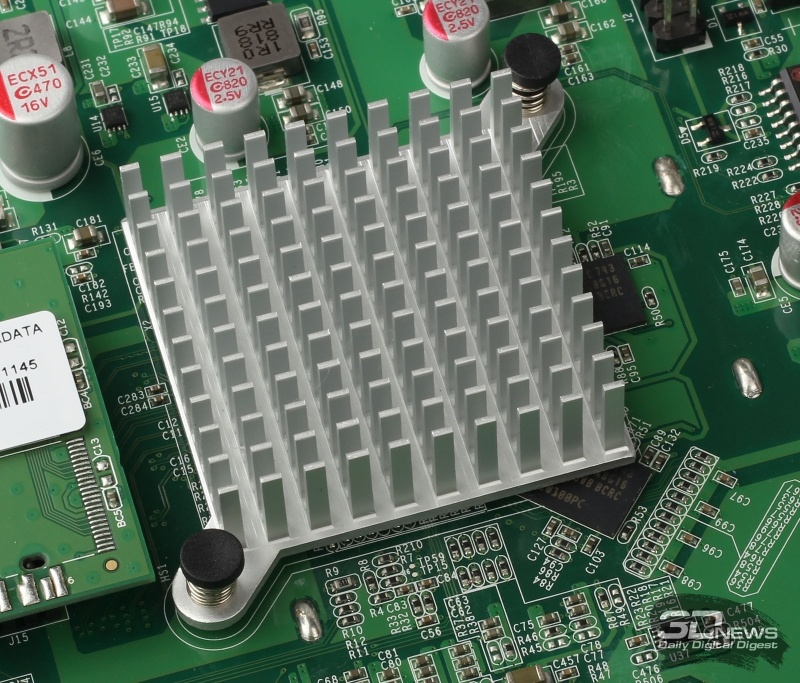

Радиатор процессора и модули оперативной памяти Samsung K4B2G1646Q-BCK0

Процессор работает с ОЗУ DDR4 DRAM — модули оперативной памяти распаяны непосредственно на системной плате. Заменить их или увеличить ёмкость ОЗУ у ASUSTOR AS4004T не получится. Общий объём модулей составляет 2 Гбайт. В нашем экземпляре использовались микросхемы SEC K4A8G16 DDR4 SDRAM производства компании Samsung Semiconductor Inc..

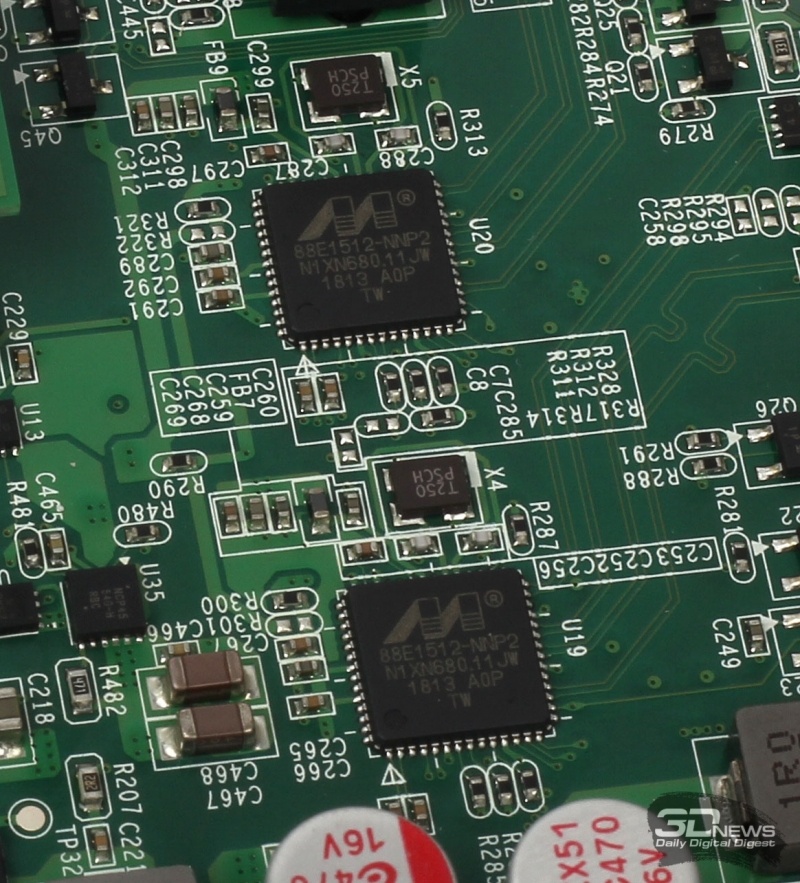

Гигабитные сетевые контроллеры Marvell E881512

Интегрированной графикой процессор Marvell ARMADA-7020 похвастаться не может, поэтому видеовыходов на борту ASUSTOR AS4004T не предусмотрено, как нет и других мультимедийных выходов. Зато есть десятигигабитный Ethernet-интерфейс, который реализован при помощи возможностей SoC. А вот для работы пары гигабитных сетевых портов на системной плате NAS установлены два соответствующих контроллера Marvell E881512.

USB-контроллер Realtek RTS5412 (слева) и флеш-модуль Toshiba TC58NVG2S0FTA00 (справа)

Для работы интерфейсов USB 3.1 на борту NAS предусмотрен контроллер Realtek RTS5412. Ну а для хранения прошивки на системной плате устройства имеется съёмный NAND-модуль ADATA ёмкостью 512 Мбайт, собранный на одной микросхеме Toshiba TC58NVG2S0FTA00.

В целом набор системной логики новинки довольно предсказуем: ничего сверхъестественного, но все полностью соответствует заявленным в спецификации техническим характеристикам. Разве что производителю пришлось сэкономить на некоторых компонентах и решениях, чтобы добиться приемлемой стоимости домашнего NAS с десяти гигабитным сетевым интерфейсом. Для большинства обычных пользователей эта экономия никак не отразится на комфорте работы и производительности. Разве что ASUSTOR AS4004T не подойдёт тем, кому требуется наличие видеовыхода.

⇡#Внешний вид

Внешне модель ASUSTOR AS4004T похожа на NAS, чего, в общем, и следовало ожидать. Производитель решил отказаться от металлического кожуха, как в других моделях, так что новый сетевой накопитель выполнен в пластиковом корпусе, состоящем из двух половинок, который крепится на металлическое шасси. Снаружи металл можно увидеть только сзади — в этой части корпус новинки не имеет пластикового покрытия.

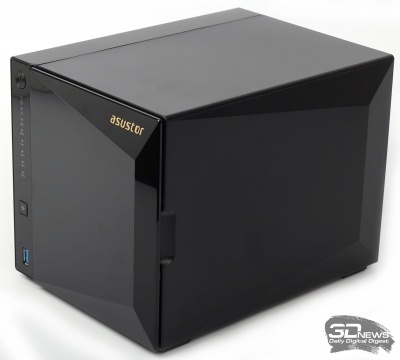

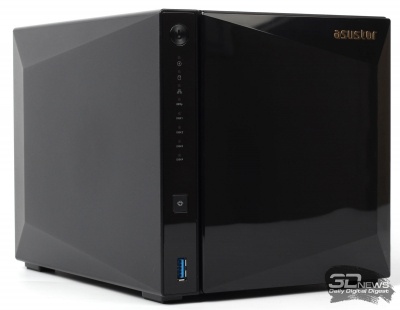

Внешний вид ASUSTOR AS4004T

Все основные пластиковые элементы устройства матовые, с несильно выраженной шероховатостью. Лишь съёмная лицевая панель и вертикальная панель с индикаторами имеют лаковое покрытие. Отметим, что боковые и лицевая поверхности корпуса у ASUSTOR AS4004T не плоские, а гранёные, что придаёт новинке некоторую игривость — по этому устройству явно видно, что стоять оно должно дома, а не в серверной.

Вид снизу

Без дисков ASUSTOR AS4004T оказывается очень лёгким и компактным. Не составит никакого труда подобрать ему место на столе рядом с компьютером или на книжной полке. При этом опираться NAS будет на четыре прямоугольные ножки, приклеенные к нижней поверхности корпуса.

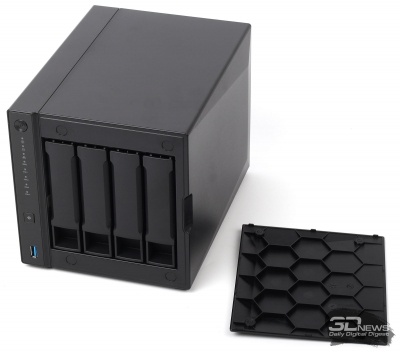

Лицевая панель

Лицевая панель имеет магнитное крепление и выполняет исключительно декоративную функцию. За ней скрывается дисковый отсек с вертикальным размещением салазок. Слева от него размещается панель светодиодных индикаторов, информирующих пользователя об активности дисков, сетевых интерфейсов и USB-портов, а также о состоянии питания. Тут же находится один из двух портов USB 3.1 и кнопка управления питанием.

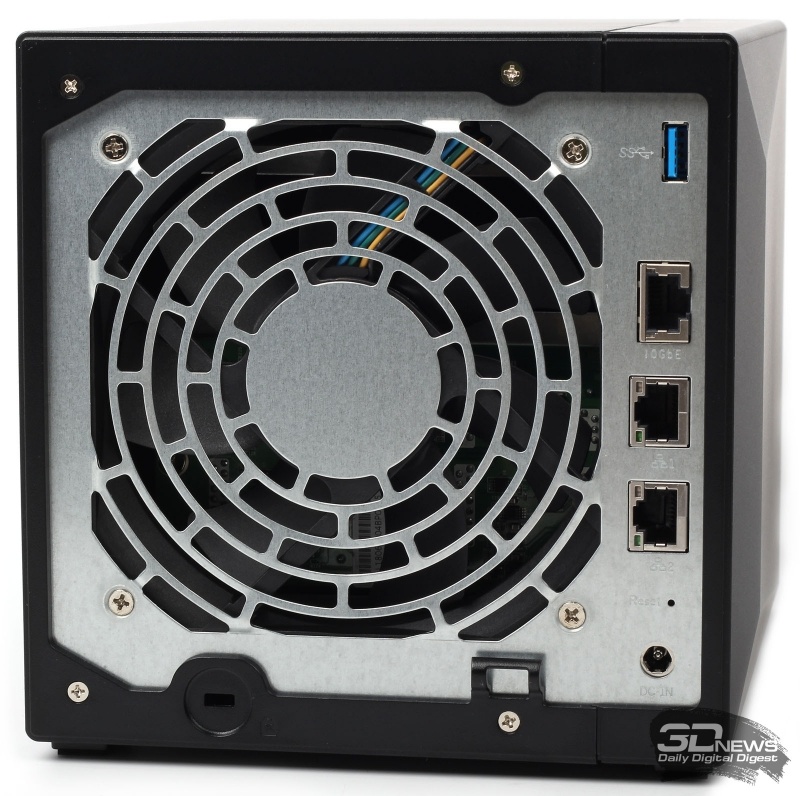

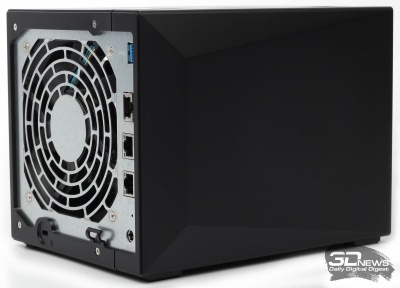

Задняя панель

Почти всю площадь задней панели занимает решётка, за которой с внутренней стороны закреплён 120-миллиметровый вентилятор. Справа от него разместился второй порт USB 3.1, три сетевых интерфейса RJ-45 (два гигабитных и один десяти гигабитный), утопленная внутрь корпуса кнопка сброса настроек до заводских, а также гнездо для подключения внешнего адаптера питания с размещённой на пластиковой части корпуса петлёй для укладки и крепления кабеля. В нижней части корпуса находится разъём для крепления замка безопасности типа Kensington.

В целом внешность новинки хоть и нельзя назвать оригинальной, зато можно отнести к универсальному типу. Такое устройство легко впишется в любой интерьер, да ещё и места немного займёт. Что касается интерфейсов, индикаторов и кнопок, то и по этому показателю модель ASUSTOR AS4004T заслуживает положительную оценку.

⇡#Монтаж жёстких дисков и внутреннее строение

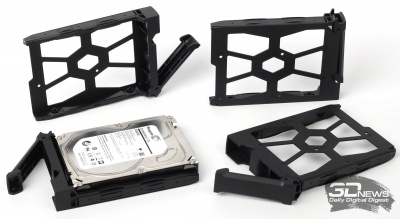

Салазки жёстких дисков

Как и в случае с корпусом, салазки жёстких дисков ASUSTOR AS4004T имеют максимально простую конструкцию. Они полностью изготовлены из пластика, но при этом не требуют для монтажа дисков ни инструмента, ни крепежа. С таким типом салазок мы уже встречались при знакомстве с NAS других производителей. Для фиксации дисков в салазках используются боковые пластиковые пластины со штифтами и резиновыми втулками для демпфирования возникающих при работе вибраций. Пластины легко снимаются и устанавливаются, так что весь процесс монтажа жёстких дисков вряд ли займёт более пары-тройки минут.

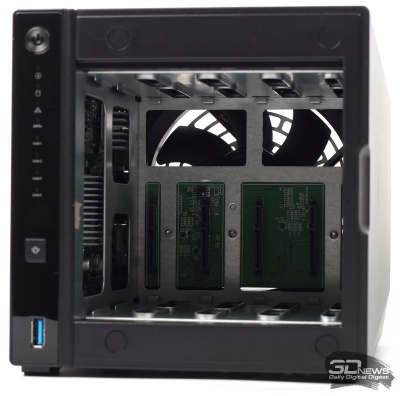

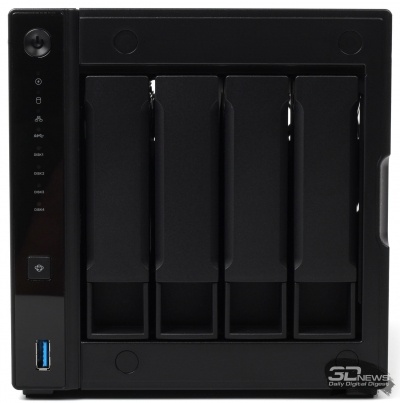

Дисковый отсек

В дисковом отсеке салазки фиксируются при помощи простых замков, открывающихся при повороте пластиковой ручки на лицевой панели салазок. Дополнительного замка с ключом не предусмотрено. Отметим, что салазки имеют частично каркасную конструкцию с множеством отверстий, так что с охлаждением дисков никаких проблем возникнуть не должно. В корпус воздух затягивается вентилятором через отверстия и щели лицевой панели, а также через вентиляционную решётку в нижней части корпуса. Ну а наружу его выталкивает вентилятор через металлическую решётку на задней стенке.

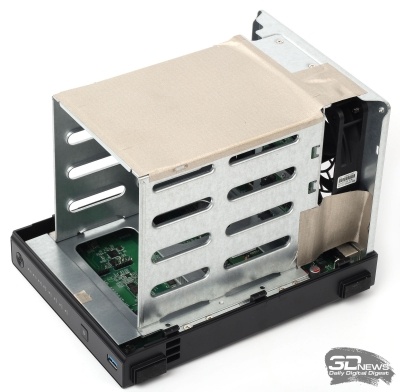

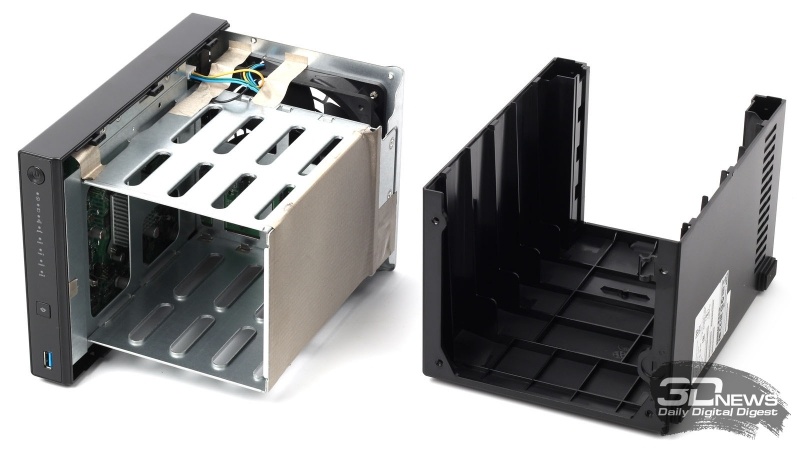

Внутреннее строение корпуса. Размещение системной платы

Вскрывать корпус ASUSTOR AS4004T пользователю не потребуется. Для монтажа дисков это не нужно, а увеличить объём ОЗУ в данном случае невозможно. Впрочем, если почему-то захочется, то сделать это совсем несложно. Достаточно открутить на задней стенке четыре винта и сдвинуть одну пластиковую половинку относительно другой. Внутри устройство имеет жёсткий металлический каркас, к которому сбоку крепится системная плата. Немногочисленные кабели проложены так, что их даже и не видно. При этом внутри корпуса достаточно свободного места, а стенки дискового отсека имеют отверстия для свободной циркуляции воздуха. С охлаждением системной платы и установленных внутри жёстких дисков никаких проблем возникнуть не должно.

⇡#Работа с устройством

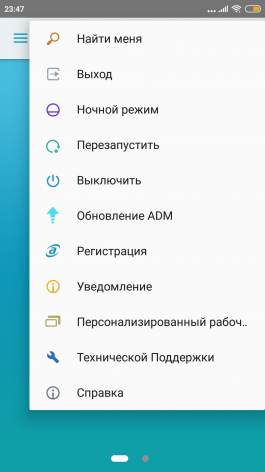

Приложения ASUSTOR Control Center и AiMaster для поиска и настройки NAS ASUSTOR

Для установки и настройки NAS можно воспользоваться прилагаемым компакт-диском, но лучше провести эту процедуру через интернет-сервис start.asustor.com. Найти сетевой накопитель в сети можно даже при отсутствии ПК ­– через смартфон, воспользовавшись для этого приложением AiMaster, предназначенным для первичной настройки NAS ASUSTOR и управления ими. Также можно найти подключённый к локальной сети накопитель при помощи фирменного приложения ASUSTOR Control Center. В процессе установки ПО пользователю будет предложено смонтировать дисковое пространство и полностью настроить NAS.

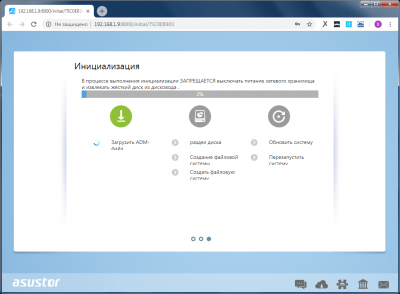

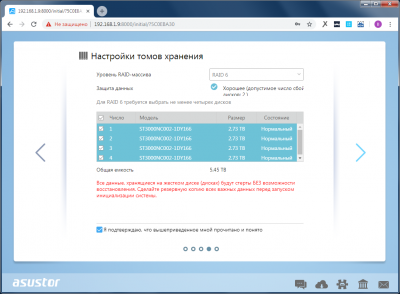

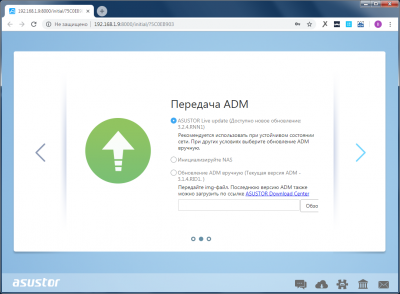

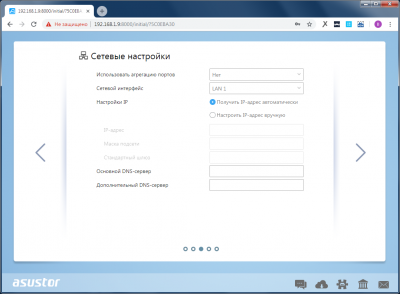

Первичная установка ОС ADM и настройка NAS

При первоначальной настройке устройство автоматически скачает и установит свежую универсальную для всех NAS ASUSTOR версию ОС ADM (ASUSTOR Data Master). Последний раз мы знакомились с ADM версии 3.0, но на момент тестирования для ASUSTOR AS6404T была доступна ADM 3.2. Принципиальных отличий она не получила.

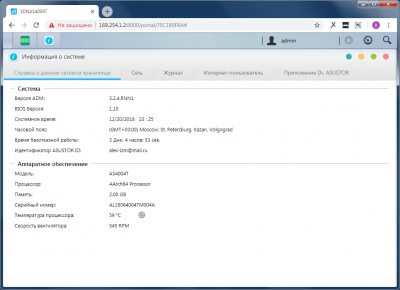

Интерфейс ADM 3.2

Многооконный интерфейс ADM остался прежним. Он адаптирован для работы с мобильными устройствами, так что даже на небольшом экране смартфона все пункты меню и пиктограммы остаются хорошо читаемыми. По удобству работы с интерфейсом ADM ничем не отличается от любой другой ОС, в которой есть возможность выбора тем, настройка размера окон и установка виджетов.

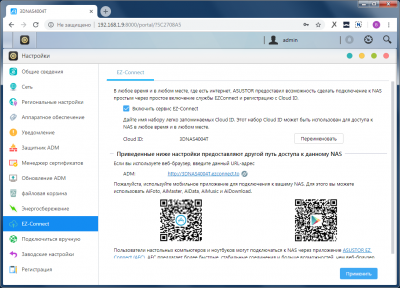

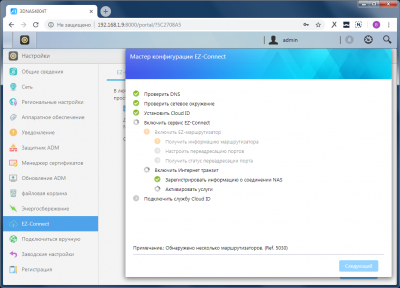

Настройка службы EZ-Connect

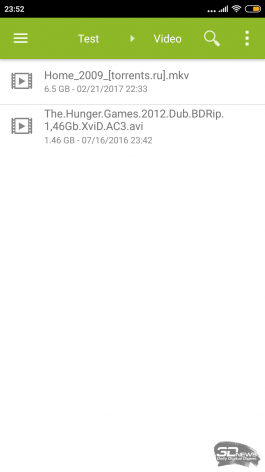

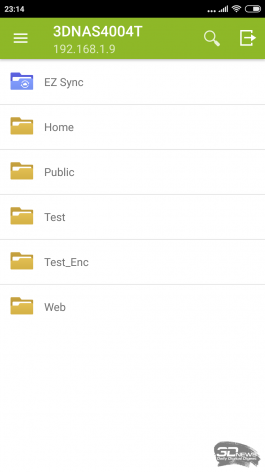

Мобильный клиент AiData

Подключиться к дисковому пространству сетевого накопителя через Интернет проще всего при помощи службы EZ-Connect. При этом не понадобиться настраивать маршрутизатор. Нужно лишь зарегистрироваться на сайте производителя и получить идентификатор ASUSTOR Cloud ID, при помощи которого у пользователя будет доступ к файлам и папкам NAS как с настольного ПК, так и со смартфона. Для последнего под ОС Android и iOS предусмотрены различные приложения для доступа и работы с данными. Отметим, что в приложение AiData встроены службы Dropbox, Box.net и Google Drive.

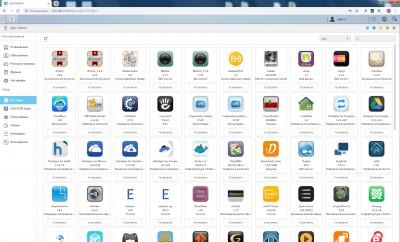

Библиотека приложений ASUSTOR

В программном арсенале ASUSTOR есть мобильные приложения для управления мультимедийными данными, программа для работы с камерами видеонаблюдения, приложение для управления настройками NAS. Библиотека встроенных приложений также порадует пользователя своим разнообразием: здесь есть целая масса различных мультимедийных проигрывателей, офисных программ и утилит для работы с резервным копированием.

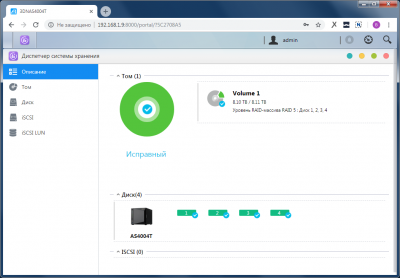

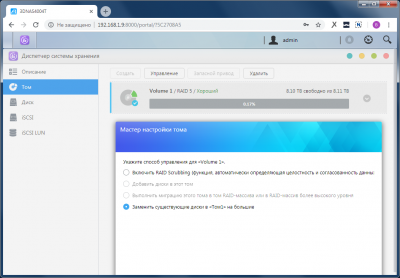

Настройка дискового пространства

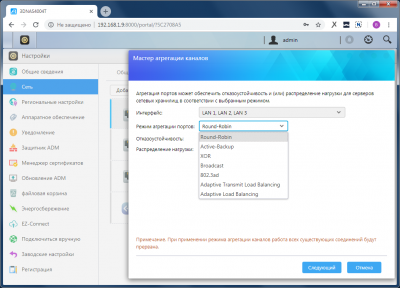

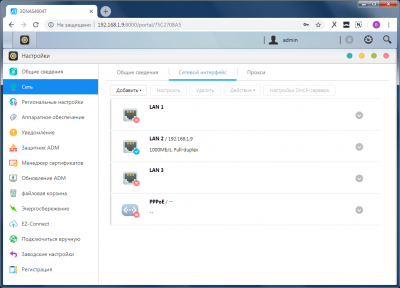

Настройка функции агрегации портов

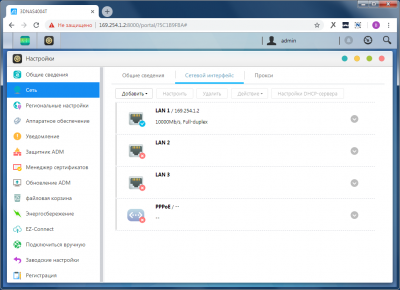

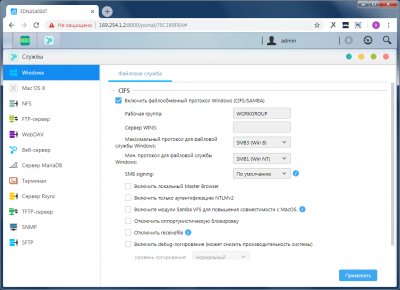

Что касается функций работы с дисковым пространством, сетевыми настройками и службами, то здесь ADM 3.2 предоставляет пользователю полный спектр возможностей, которых будет достаточно как для домашнего, так и для корпоративного пользователя. Мы уже писали ранее и про AES-шифрование с 256-битным ключом, и про организацию на базе NAS ASUSTOR веб-сервера, и про агрегацию сетевых портов, так что повторяться не будем. Об этом можно прочитать в описании возможностей ADM версии 3.0. По своим возможностям и удобству в работе ADM ни в чём не уступает специализированным ОС ведущих игроков рынка NAS.
