С тех пор как дискретные GPU перешли с техпроцесса 28 нм на проектные нормы 14 и 16 нм, у архитектуры Graphics Core Next явно сбилось дыхание. AMD пока не предлагает графических ускорителей, которые могли бы соперничать с новейшими предложениями NVIDIA, и даже GeForce GTX 1080 Ti недосягаем для самых производительных моделей «красных» видеокарт. Не считая бюджетных «затычек», продукты Radeon сосредоточены в средней ценовой категории и на одну ступень выше, где AMD предлагает Vega 56 и Vega 64.
Чипы архитектуры Polaris оказались весьма успешным продуктом для графического подразделения компании благодаря удачному соотношению цены и быстродействия, а также щедрому объему RAM. Неспроста AMD решила перевыпустить графический процессор Polaris 20 по техпроцессу 12 нм FinFET для Radeon RX 590. Благодаря «Веге» AMD смогла бросить вызов GTX 1080, однако в течение большей части жизненного цикла Radeon RX Vega 64 продавался значительно дороже своего соперника, и сравнительно низкое быстродействие в большинстве игр явно не помогло этой видеокарте завоевать симпатии геймеров. К счастью, со временем розничные цены Vega 56 и Vega 64 приблизились к рекомендованным AMD значениям, а переход игр на API Direct3D 12 и оптимизация драйверов Radeon Software положительно повлияли на быстродействие чипов AMD. Не так давно мы провели матч-реванш между Radeon RX Vega 64 и GeForce GTX 1080 и выяснили, что Vega 64 теперь действительно как минимум не уступает GTX 1080 в большинстве современных игр.
Преобразования в ландшафте игрового ПО пошли на пользу и для Radeon RX Vega 56. Вот только Vega 64 и GTX 1080 изначально держались довольно близко друг к другу в игровых бенчмарках, тогда как главный конкурент Vega 56, GeForce GTX 1070 Ti, наделен таким запасом «сырого» быстродействия (фактически это GTX 1080 со скидкой, и какое-то время GTX 1070 Ti даже стоил дороже иных моделей GTX 1080), что ситуация вряд ли полностью перевернулась в пользу AMD. Но проверить это однозначно стоит. Кроме того, у нас в гостях видеокарта SAPPHIRE PULSE Radeon RX Vega 56, которая наверняка понравится любителям модификаций и водяного охлаждения.
⇡#Технические характеристики, комплект поставки, цена
Актуальный каталог видеокарт SAPPHIRE на чипах Vega состоит по большей части из устройств под маркой NITRO+, которые отличаются необычайно мощной системой охлаждения, а модели Limited Edition в дополнение к этому несут три разъема дополнительного питания. Если не считать референсных образцов Vega 56 и Vega 64, у компании есть только одна Vega упрощенного дизайна — PULSE Radeon RX Vega 56.
Эта видеокарта поставляется в единственной модификации со скромным заводским оверклокингом. По сравнению с референсными спецификациями производитель увеличил базовую частоту GPU и Boost Clock на 52 и 41 МГц соответственно. Реальные тактовые частоты под нагрузкой, как это всегда бывает с современными видеокартами AMD и NVIDIA, можно выяснить только экспериментальным путем. Заявленное энергопотребление SAPPHIRE PULSE Radeon RX Vega 56 составляет 180 Вт, в то время как у референсной Vega 56 это 210 Вт. Очевидно, что SAPPHIRE в данном случае отталкивается от иной типичной нагрузки, нежели AMD.
| Производитель | AMD | SAPPHIRE |
|---|---|---|
| Модель | Radeon RX Vega 56 | SAPPHIRE PULSE Radeon RX Vega 56 |
| Артикул | — | 11276-02-40G |
| Графический процессор | ||
| Название | Vega 10 XL | Vega 10 XL |
| Микроархитектура | GCN 5 поколения | GCN 5 поколения |
| Техпроцесс, нм | 14 нм FinFET | 14 нм FinFET |
| Число транзисторов, млн | 12 500 | 12 500 |
| Тактовая частота, МГц: Base Clock / Boost Clock | 1156/1471 | 1208/1512 |
| Число шейдерных ALU | 3584 | 3584 |
| Число блоков наложения текстур | 224 | 224 |
| Число ROP | 64 | 64 |
| Оперативная память | ||
| Разрядность шины, бит | 2048 | 2048 |
| Тип микросхем | HBM2 | HBM2 |
| Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) | 800 (1600) | 800 (1600) |
| Объем, Мбайт | 8096 | 8096 |
| Шина ввода/вывода | PCI Express 3.0 x16 | PCI Express 3.0 x16 |
| Производительность | ||
| Производительность FP32, GFLOPS (из расчета максимальной указанной частоты) | 10544 | 10838 |
| Производительность FP32/FP64 | 1/16 | 1/16 |
| Пропускная способность оперативной памяти, Гбайт/с | 410 | 410 |
| Вывод изображения | ||
| Интерфейсы вывода изображения | HDMI 2.0b, DisplayPort 1.3/1.4 | HDMI 2.0b, DisplayPort 1.3/1.4 |
| TDP, Вт | 210 | 180 |
| Розничная цена (США, без налога), $ | 399 (рекомендованная на момент выхода) | 580 (amazon.com) |
| Розничная цена (Россия), руб. | НД | 36 340 (market.yandex.ru) |
После того как массовый покупатель окончательно потерял интерес к майнингу криптовалюты, а на рынке появились ускорители GeForce 20-й серии, видеокарты прошлого поколения наконец-то продаются за адекватные деньги. На торговых площадках США цены Vega 56 и GeForce GTX 1070 Ti начинаются с $410 и $390 соответственно. В России простейшие версии обеих моделей можно купить за 28 291 и 27 976 руб. Но стоит заметить, что Radeon RX Vega 56 за такую сумму являются референсными образцами с закрытой системой охлаждения. Кто-то предпочитает именно такие видеокарты из-за потенциально долговечной и надежной конструкции, а вот устройства с более эффективной открытой СО стоят уже существенно дороже. Даже SAPPHIRE PULSE Radeon RX Vega 56, который формально относится к бюджетной серии, стоит как минимум 36 340 руб в России или $590 на Amazon.
В комплекте поставки видеокарты есть только бумажная документация и диск с ПО.
⇡#Конструкция

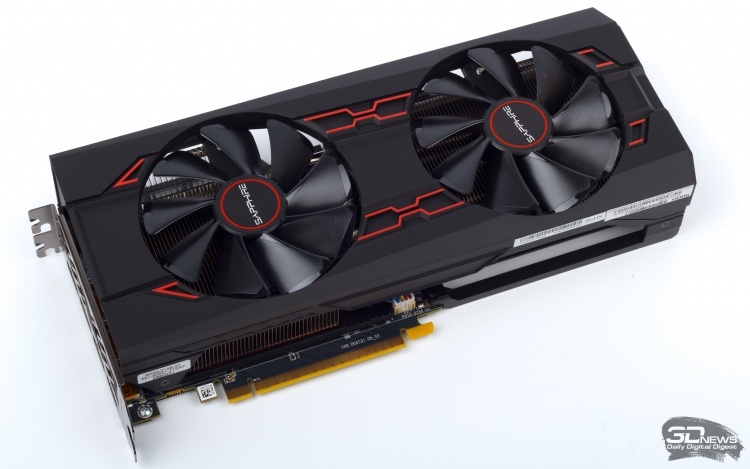

Если бы существовала такая игра, как «угадай видеокарту, не глядя на маркировку», то устройства на чипах Vega 10 было бы несложно опознать по наличию переключателя UEFI и массивной системе охлаждения. А вот SAPPHIRE PULSE Radeon RX Vega 56 с виду похож на менее производительные модели уровня Radeon RX 580 или Radeon R9 390X. Сравнительно компактный корпус видеокарты занимает 2,5 слота расширения и насчитывает 282 мм в длину. Поток воздуха сквозь радиатор охлаждения создают два вентилятора диаметром 95 мм. Точно такие же крыльчатки SAPPHIRE использует в моделях NITRO+. Для замены вентилятора не нужен паяльник — достаточно извлечь единственный винт: электрический контакт обеспечивают площадки на корпусе СО и в основании вентилятора. В отличие от NITRO+, здесь ни вентиляторы, ни кожух системы охлаждения не имеют светодиодной подсветки.
И все же этот ускоритель не так прост, как кажется. Если вы интересуетесь продуктами AMD со времен Radeon R9 Fury, то поймете, в чем секрет SAPPHIRE PULSE Radeon RX Vega 56, как только перевернете видеокарту. Печатная плата здесь почти вдвое короче, чем у большинства других моделей Radeon RX Vega. Благодаря сборке графического процессора с микросхемами HBM на общей кремниевой подложке AMD в свое время смогла выпустить Radeon R9 Fury X на компактной PCB под системой жидкостного охлаждения, а SAPPHIRE и некоторые другие производители использовали ту же печатную плату для Fury c воздушным кулером (как, например,SAPPHIRE Tri-X R9 Fury). В семействе Vega даже модели, оснащенные СВО, собраны на полноформатных платах, но когда-то AMD планировала выпустить Nano-версию Radeon RX Vega. Это устройство так и не прошло дальше стадии прототипа, но печатная плата сокращенной длины до сих пор используется несколькими производителями, включая SAPPHIRE, которая и производит PCB для всех референсных видеокарт AMD.
За счет компактной платы часть радиатора PULSE Radeon RX Vega 56 открыта с обратной стороны корпуса и продувается насквозь одним из вентиляторов. Мы не сможем показать вам внутреннее устройство системы охлаждения — по условиям магазина «Регард», который предоставил устройство на тестирование, его нельзя разбирать. Однако основные принципы конструкции можно выяснить при внешнем осмотре. Основная часть радиатора состоит из двух секций, соединенных четырьмя тепловыми трубками. Медное основание принимает тепло от чипа Vega 10, памяти HBM2 и индукторов регулятора напряжения. Остальные компоненты VRM накрыты алюминиевой рамой корпуса, к которой припаяны две собственные секции ребер с отдельной тепловой трубкой.
⇡#Печатная плата
Мы не можем разобрать видеокарту, чтобы сделать собственные снимки печатной платы, но, если судить по фото из сторонних источников, это и вправду такая же PCB, как в давно закрытом проекте Radeon RX Vega Nano. Разве что на стадии прототипа Vega Nano комплектовалась полнофункциональным чипом Vega 10 со сниженными частотами GPU и памяти HBM2. Среди розничных продуктов к изначальной задумке инженеров AMD ближе всего PowerColor Radeon RX Vega 56 Nano, но PowerColor заменила один из восьмиконтактных разъемов питания шестиконтактным, в то время как плата SAPPHIRE в точности соответствует оригинальному дизайну. Если вы подумали о замене штатной системы охлаждения SAPPHIRE PULSE Radeon RX Vega 56 на СВО, чтобы превратить ее в современный аналог Fury X, то это вполне возможно — на рынке есть подходящие водоблоки.
Источник: Reddit, пользователь jstefanop1
Даже поверхностный взгляд на систему питания SAPPHIRE PULSE Radeon RX Vega 56 дает ответ на вопрос, почему референсные образцы Vega 56 и Vega 64, несмотря на интеграцию GPU с чипами RAM на одной подложке, нуждаются в столь крупной PCB. Львиную долю площади текстолита в полноформатных ускорителях Vega занимают тринадцать фаз регулятора напряжения, в то время как PULSE Radeon RX Vega 56 обходится восемью фазами: семь для графического процессора и одна для микросхем HBM2. Как и в других видеокартах семейства Vega, на плате распаян ШИМ-контроллер International Rectifier IR35217, а для экономии места и выводов контроллера используются сдвоенные драйверы IR3598, которые фактически дублируют три из четырех фаз питания GPU.
Типичный для видеокарт AMD переключатель UEFI позволяет активировать резервную версию микропрограммы, которая задает более жесткий лимит мощности по сравнению с основной прошивкой и снижает Boost Clock с 1512 до 1465 МГц. С другой стороны, оверклокерам понравится тот факт, что SAPPHIRE PULSE Radeon RX Vega 56 может принять референсный UEFI от Radeon RX Vega 64, который, наоборот, увеличивает доступное энергопотребление. Но мы не пытались перепрошить видеокарту самостоятельно и не готовы поручиться за урезанную систему питания при агрессивном разгоне.
