Первой материнской платой на чипсете AMD X470 в нашей тестовой лаборатории стала MSI X470 GAMING M7 AC, которая, если судить по стоимости и оснащённости, относится к продуктам верхнего ценового сегмента. Сегодня этот внезапно образовавшийся тренд продолжит материнская плата ASRock X470 Taichi Ultimate — тоже флагманская в серии плат ASRock для Pinnacle Ridge, в которую суммарно входит пять моделей разных классов.
Расположившаяся на вершине этой серии X470 Taichi Ultimate готова предложить пользователю десятигигабитный сетевой контроллер, беспроводную сеть, мощнейшую систему питания процессора, поддержку высокочастотной оперативной памяти, расширенные органы управления, мониторинга и оверклокинга, а также много всего прочего, о чём мы вам сегодня расскажем.
⇡#Технические характеристики и рекомендованная стоимость
| ASRock X470 Taichi Ultimate | |
| Поддерживаемые процессоры | Процессоры AMD Ryzen (Summit Ridge, Raven Ridge, Pinnacle Ridge) седьмого поколения микроархитектуры Zen и Athlon/А-серии (Bristol Ridge) седьмого поколения в исполнении Socket AM4 |
| Чипсет | AMD Promontory X470 |
| Подсистема памяти | 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт; двухканальный режим работы памяти; поддержка модулей с частотой 3466+/3200/2933/2667/2400/2133 МГц; поддержка A-XMP; позолоченные контакты в слотах для оперативной памяти; |
| Разъёмы для плат расширения | 2 слота PCI Express x16 3.0, режимы работы x16/х0 или x8/x8; 1 слот PCI Express x16 2.0, режим работы x4; 2 слота PCI Express x1 2.0; позолоченные контакты в слотах PCI Express x16 3.0 (1 и 3) |
| Масштабируемость видеоподсистемы | NVIDIA 2-way SLI Technology; AMD 2-way CrossFireX Technology |
| Интерфейсы накопителей | Чипсет AMD X370: – 6 × SATA 3, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1 и 10, NCQ, AHCI, Hot Plug); – 1 × M.2 (поддерживает только PCI-E 3.0 x4 накопители с пропускной способностью до 32 Гбит/с типов 2230/2242/2260/2280); Процессор AMD Ryzen: – 1 × Ultra M.2 (поддерживает как PCI-E 2.0 x4, так и SATA-накопители типов 2260/2280/22110); Контроллер ASM1061: – 2 × SATA 3, пропускная способность до 6 Гбит/с (поддержка NCQ, AHCI, Hot Plug) |
| Сетевой интерфейс | 10-гигабитный сетевой контроллер AQUANTIA AQC107; гигабитный сетевой контроллер Intel I211-AT; поддержка Wake-On-LAN, Lightning/ESD Protection, Energy Efficient Ethernet 802.3az и PXE |
| Беспроводный сетевой интерфейс | Intel Dual Band Wireless (Wi-Fi 802.11 a/b/g/n/ac, dual band (2,4 и 5,0 ГГц) с пропускной способностью до 433 Мбит/с, Dual Mode Bluetooth 3.0+/4.2 |
| Аудиоподсистема | 7.1-канальный HD-аудиокодек Realtek ALC1220: – соотношение «сигнал – шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ; – японские аудиоконденсаторы Nichicon Fine Gold Series; – встроенный усилитель для наушников TI NE5532 Premium с выводом на фронтальную панель (поддержка наушников с сопротивлением до 600 Ом); – изоляция аудиозоны на текстолите платы; – левый и правый аудиоканалы расположены в разных слоях печатной платы; – защита от скачков напряжения; – позолоченные аудиоразъёмы; – поддержка Premium Blu-ray audio; – поддержка технологий Surge Protection и Purity Sound 4; – поддержка DTS Connect |
| Интерфейс USB | Чипсет AMD X470 и процессор AMD Ryzen: – 10 портов USB 3.1 Gen1 (6 – на задней панели, 4 – подключаются к разъёмам на системной плате); – 4 порта USB 2.0 (подключаются к разъёмам на системной плате); – 2 порта USB 3.1 Gen2 (оба – на задней панели платы, Type-C и Type-A); Контроллер ASMedia ASM3142: – 1 порт USB 3.1 Gen2 (Type-C, подключается к внутреннему разъёму для передней панели корпуса) |
| Разъёмы и кнопки на задней панели | два коннектора для антенн беспроводного модуля связи; 2 порта USB 3.1 Gen1 и комбинированный PS/2; кнопка Clear CMOS; порт HDMI; 4 порта USB 3.1 Gen1 и 2 LAN-розетки RJ-45 (LAN Protect); 2 порта USB 3.1 Gen2 Type-C и Type-A; оптический выход S/PDIF-интерфейса; 5 3,5-мм аудиоразъёмов с позолоченными контактами |
| Внутренние разъёмы на системной плате | 24-контактный разъём питания EATX; 8-контактный разъёма питания ATX 12 В; 4-контактный разъёма питания ATX 12 В; 8 SATA 3; 2 M.2; 5 4-контактных разъёмов для корпусных/процессорных вентиляторов с поддержкой PWM (4 с повышенной до 2 А силой тока); 2 разъёма RGB LED; 2 разъёма USB 3.1 Gen1 для подключения двух портов; 2 разъёма USB 2.0 для подключения четырёх портов; разъём USB 3.1 Gen2 Type-C для передней панели корпуса; коннектор TPM; разъём аудио для передней панели; коннекторы Power LED и Speaker; коннектор AMD Fan LED; кнопка Clear CMOS; кнопка Power; кнопка Reset; индикатор Dr. Debug; группа разъёмов для передней панели |
| BIOS | 256 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; совместимость с ACPI 5.1; поддержка PnP; поддержка SM BIOS 2.3 |
| Фирменные функции, технологии и эксклюзивные особенности | ASRock Super Alloy: – алюминиевый радиатор XXL; – дроссели Premium 60A Power Choke; – премиальные конденсаторы памяти; – Dual-Stack MOSFET (DSM); – конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости); – чёрная матовая печатная плата; – High Density Glass Fabric PCB; – вдвое увеличенная толщина медных слоёв в текстолите; ASRock Steel Slots; ASRock Full Spike Protection (длявсехразъёмов USB, Audio и LAN); ASRock Ultra USB Power; ASRock Live Update & APP Shop; ASRock Polychrome RGB |
| Контроллер I/O | Nuvoton NCT6779D-R |
| Операционная система | Microsoft Windows 10 x64 |
| Форм-фактор, габариты (мм) | ATX, 304 × 244 |
| Гарантия производителя, лет | 3 |
| Розничная стоимость, руб. (по данным "Яндекс.Маркета" на 03.09.2018) |
21 800 |
⇡#Упаковка и комплектация
ASRock X470 Taichi Ultimate поставляется в огромной для материнской платы коробке серого цвета с пластиковой ручкой для переноски. Значительную часть её лицевой стороны занимает изображение механических шестерёнок, хотя не очень понятно, как они ассоциируются с высокотехнологичным продуктом.
Зато оставшаяся часть лицевой стороны откидывается, открывая пользователю половину материнской платы и краткий рассказ о её преимуществах.
Более подробная информация о ключевых особенностях продукта приведена на обратной стороне коробки.
На наклейке с торца коробки можно найти серийный номер и номер партии, массу и размеры коробки, а также страну производства.

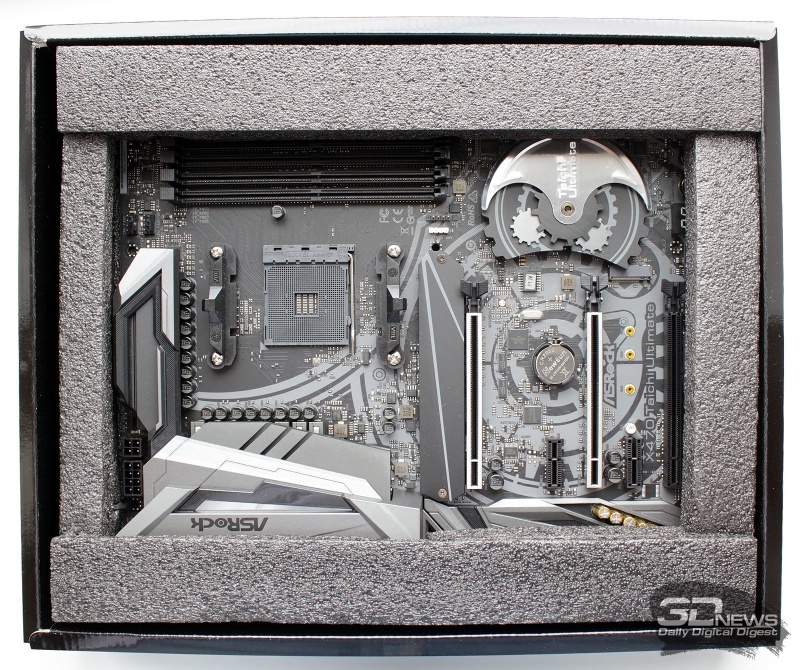

Отдельно стоит отметить надёжность упаковки: в дополнение к картонной подложке с двойными стенками плата уложена в мягкую оболочку из вспененного полиэтилена, у которой для дополнительной защиты утолщены боковины.

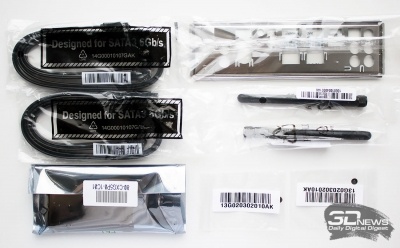

Аксессуары размещены в отдельной плоской коробке. Вместе с платой поставляются четыре SATA-кабеля с защёлками, заглушка на заднюю панель, жёсткий соединительный мостик для SLI, маленькие винтики для накопителей в портах M.2, а также две антенны для модуля беспроводной связи.
 |
 |
Не забыты два типа инструкций по эксплуатации платы (полная и краткая), небольшой рекламный буклет, диск с драйверами и утилитами и голографическая наклейка.
На выпускаемую во Вьетнаме ASRock X470 Taichi Ultimate предоставляется трёхлетняя гарантия. По данным "Яндекс.Маркета" данная материнская плата является самой дорогой в России среди моделей на чипсете AMD X470 и стоит в среднем около 22 тысяч рублей, что примерно вдвое дороже наиболее дешёвой платы на этом же наборе системной логики. Компания ASRock в своё время смогла занять своё место под солнцем не в последнюю очередь благодаря демократичной ценовой политике, так что выпуск столь дорогой платы — довольно рискованный шаг. Ну что же, давайте посмотрим, за какие фишки компания просит такие немалые деньги.
⇡#Дизайн и особенности

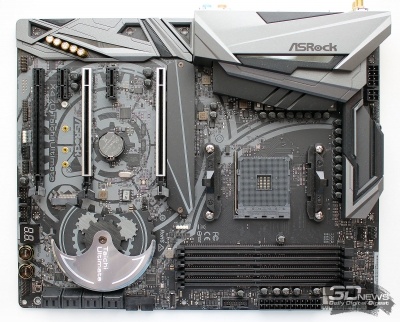

ASRock X470 Taichi Ultimate выполнена в форм-факторе ATX и имеет размеры 304 × 244 мм. Плата оформлена в характерной для серии Taichi расцветке с преобладанием серых тонов. Значительная часть лицевой стороны текстолита закрыта пластиковым кожухом и различными радиаторами, а на обратной из навесных элементов можно найти только усилительную пластину процессорного разъёма.
 |
 |

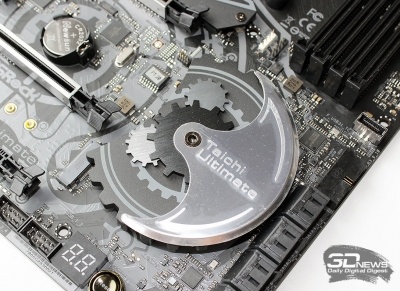

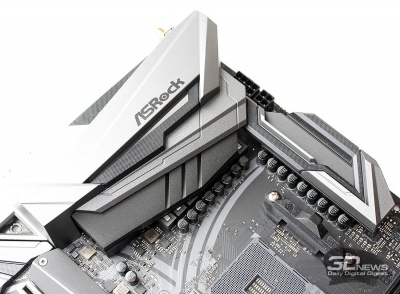

Радиатор на элементах силовых цепей оформлен таким образом, чтобы идеально вписаться в концепцию дизайна пластикового кожуха интерфейсной панели платы. Складывается впечатление, что они представляют собой одно целое, хотя на самом деле это не так. А вот радиатор на чипсете весьма оригинален по своей форме — он копирует рисунок из шестерёнок с лицевой стороны коробки.
 |
 |

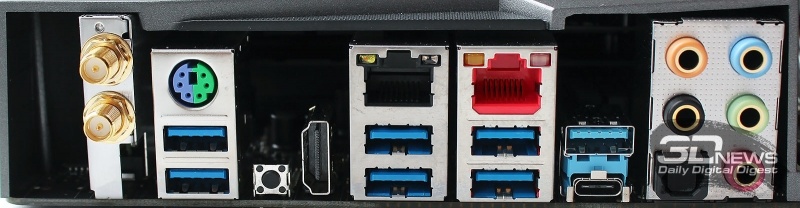

Интерфейсная панель платы собрала на себе все необходимые порты, один видеовыход и кнопку Clear CMOS.

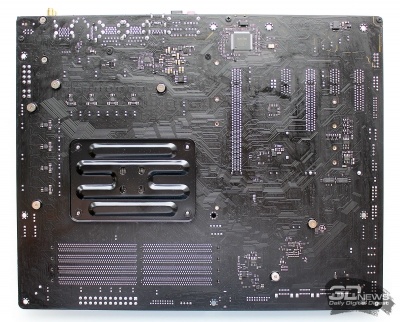

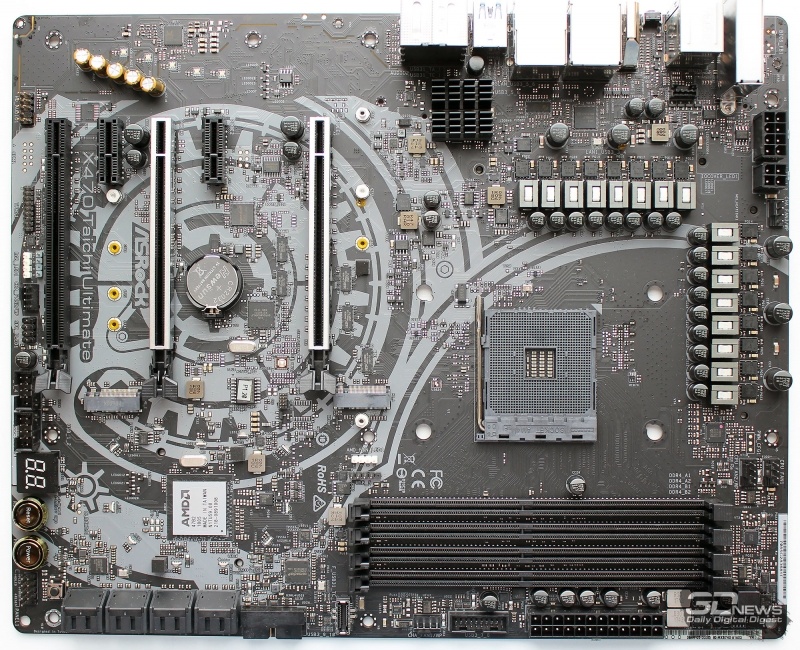

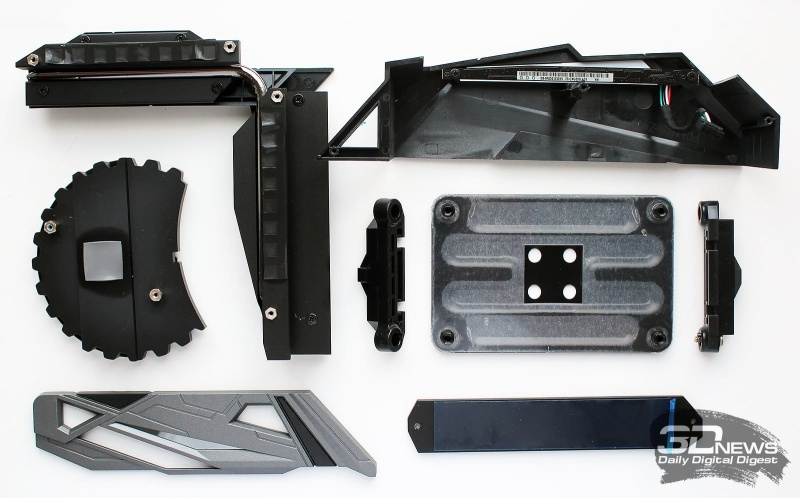

Каждый из навесных элементов закрепляется к плате винтами, поэтому с их демонтажем с текстолита никаких трудностей не возникло. Без кожуха и радиаторов ASRock X470 Taichi Ultimate выглядит довольно просто, хотя и здесь можно разглядеть рисунок из пресловутых шестерёнок с батарейкой в центре.
Базовое расположение элементов на плате приведено на сайте ASRock.

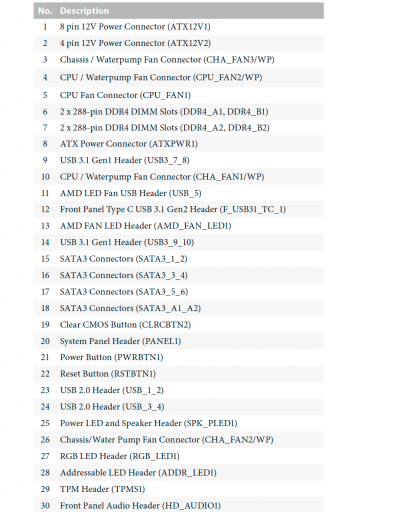

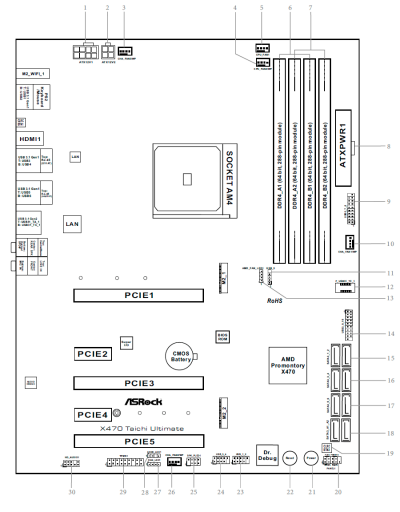

А вот более детально и точно ознакомиться с их расположением можно по схеме из инструкции по эксплуатации платы, скриншоты из которой мы приводим ниже.
 |
 |

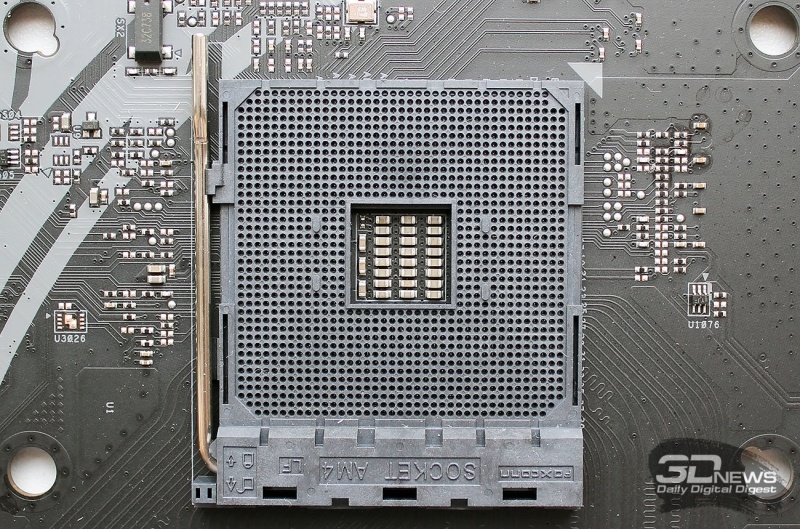

Процессорный разъём Socket AM4 здесь стандартный, как и на всех других платах с набором системной логики AMD X470.
Производит эти разъёмы китайская компания Foxconn, которая в 2016 году сократила 60 000 сотрудников, заменив их роботами. Для данной платы ASRock заявлена поддержка всех процессоров AMD, выпускаемых в конструктивном исполнении AM4, причём даже не потребуется прошивать последнюю версию BIOS.

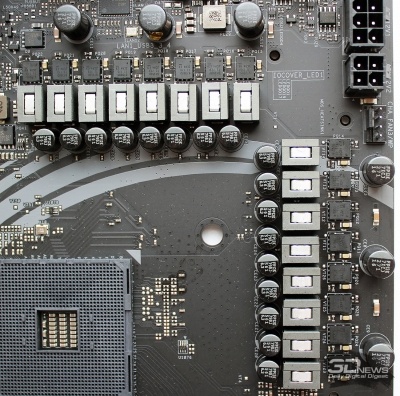

Особая гордость X470 Taichi Ultimate — система питания процессора, которая, по заявлениям ASRock, способна выдать процессору аж 300 ватт мощности! Это почти в три раза больше, чем требуется сегодня самому мощному AMD Ryzen R7 2700X (105 Вт). Здесь используется 16-фазная система питания процессора, в которой применены Dual-Stack MOSFET (DSM), конденсаторы Premium 60A Power Choke и Nichicon 12K. В самом же текстолите повышенной плотности используются медные слои удвоенной толщины, что должно привести к повышенной энергоэффективности и снижению температур под нагрузками.
 |
 |

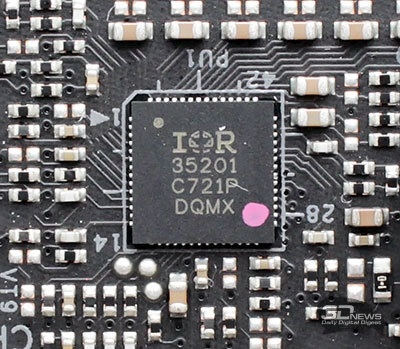

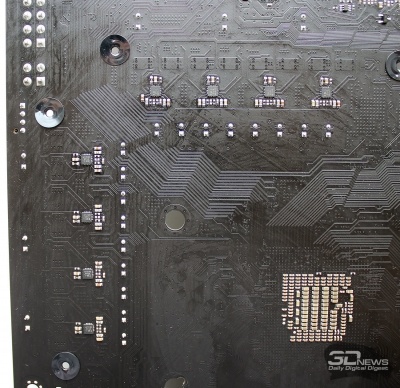

При этом удвоители IR3598, распаянные на обратной стороне текстолита и восьмифазный ШИМ-контроллер International Rectifier IR35201, отвечающий за управление питанием процессора, говорят нам о честных восьми фазах питания.

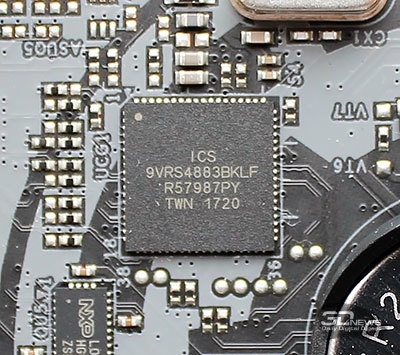

Кроме того, на плате распаян фирменный процессор ASRock Hyper BCLK Engine II, являющийся генератором базовой частоты, что может помочь при разгоне процессоров по шине.

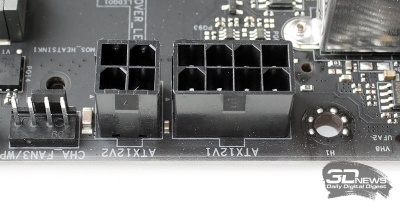

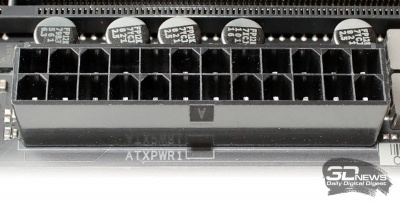

К двум стандартным разъёмам питания (24- и 8-контактным) здесь добавлен ещё один, четырёхконтактный.
 |
 |
Все разъёмы сориентированы защёлками наружу — так от них удобнее отключать кабели в просторных корпусах системных блоков. Впрочем, это, наоборот, создаёт проблемы, если корпуса очень тесные.

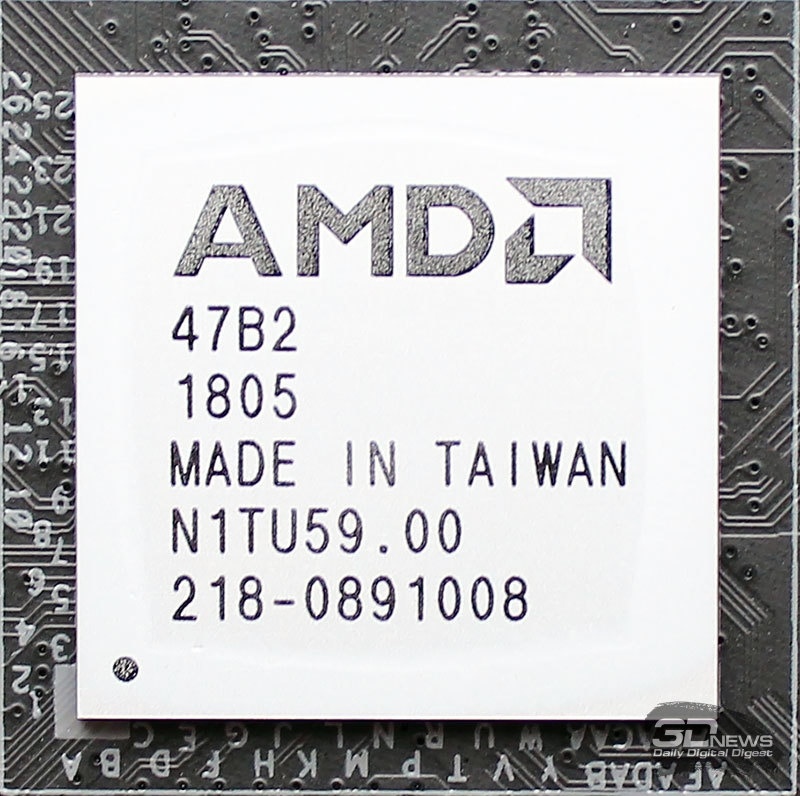

На нашем экземпляре платы ASRock чипсет AMD X470 выпущен на 5-й неделе 2018 года и относится к версии B2.
С его возможностями вы уже хорошо знакомы по предыдущим статьям на 3DNews, поэтому идём далее.

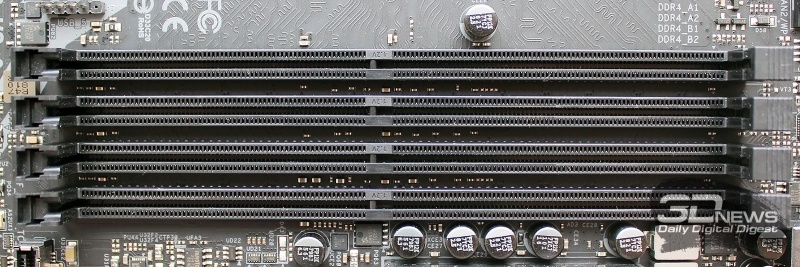

Несмотря на высокую стоимость платы и её флагманское позиционирование, слоты оперативной памяти X470 Taichi Ultimate не получили фирменной металлизированной оболочки, что довольно странно.
Максимальный объём памяти может достигать 64 Гбайт, а заявленная в спецификациях частота – 3466 МГц с плюсиком. Последний — вместе с возможностями BIOS платы, о которых мы расскажем в следующем разделе, — говорит о том, что это отнюдь не предел, хотя он и зависит в первую очередь от процессора, а не платы. Впрочем, в перечне протестированных на плате модулей памяти пока действительно отсутствуют высокочастотные версии. Но, на наш взгляд, это лишь вопрос времени.

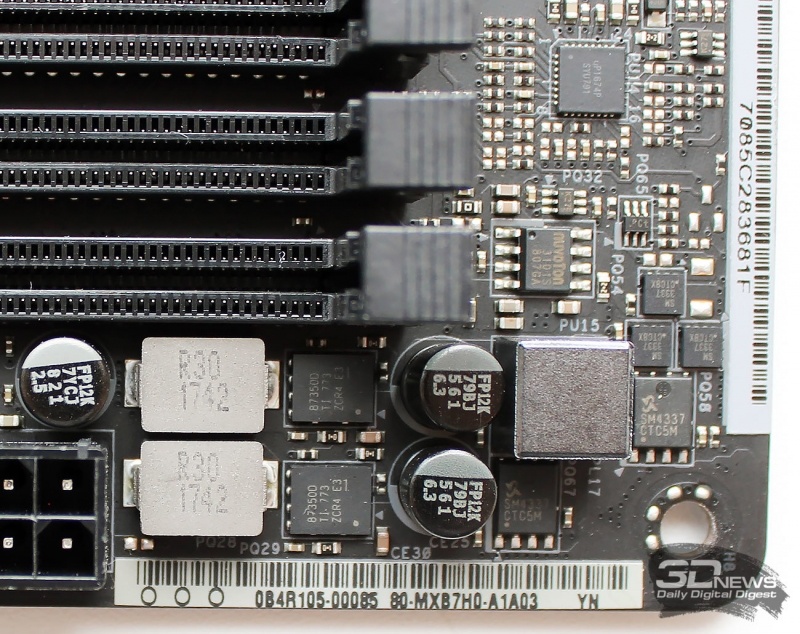

За управление питанием памяти на плате отвечает двухканальный ШИМ-контроллер. Поддерживаются наборы настроек частот/таймингов A-XMP.

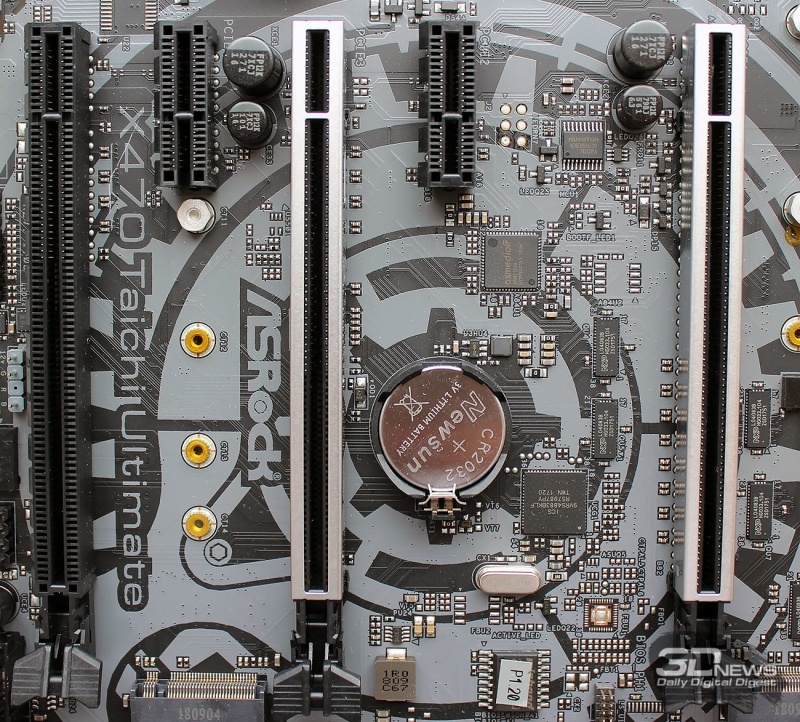

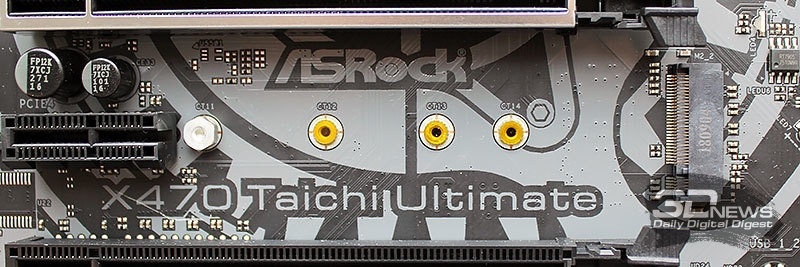

Всего на плате пять слотов PCI Express, три из которых длинные x16 и два – короткие x4. Первый и третий слоты имеют металлизированную оболочку, которая не только усиливает сами разъёмы, но и защищает их контакты от электромагнитных помех.
При этом из-за ограничений AMD по процессорным и чипсетным линиям PCI-E только первый слот способен работать в полноценном режиме x16, а при установке двух видеокарт процессорные линии между двумя этими слотами будут распределены по схеме х8/х8 — плата поддерживает технологии AMD 2-way CrossFireX и NVIDIA 2-way SLI. Третий PCI Express x16 относится к стандарту 2.0 и может работать только в режиме не выше х4. Что касается оставшихся PCI Express 2.0 x1, то они предназначены для установки карт расширения, причём только один из них имеет открытый торец для установки длинных карт.

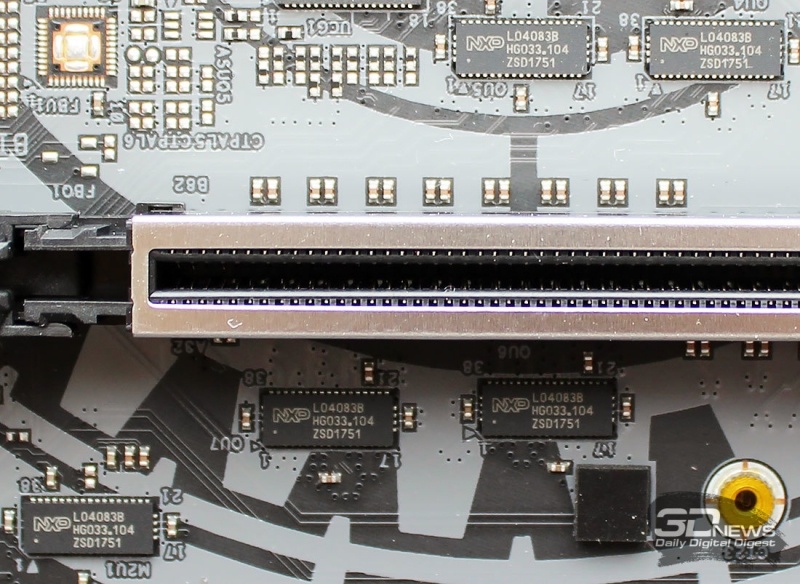

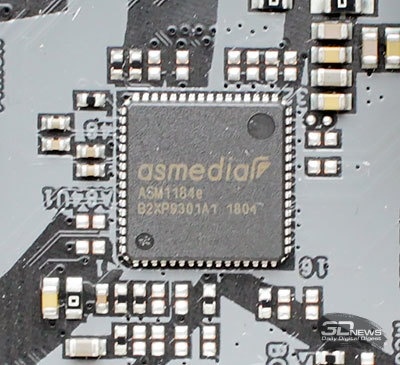

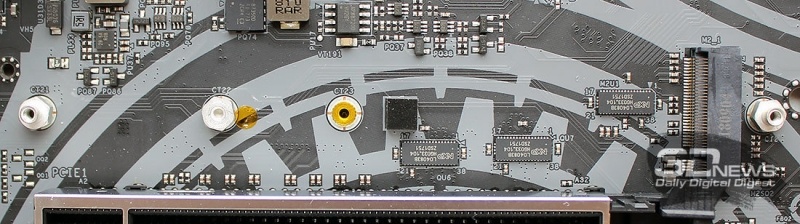

Коммутацию режимов работы слотов на плате обеспечивают мультиплексоры NXP L04083B и микросхема ASM1184e производства ASMedia.

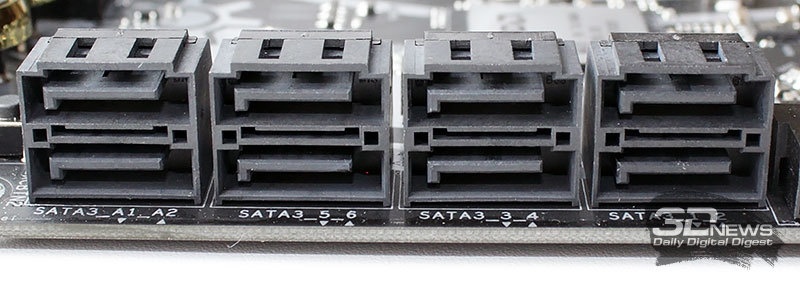

ASRock X470 Taichi Ultimate оснащена сразу восемью портами SATA 3 с пропускной способностью до 6 Гбит/с, шесть из которых реализованы возможностями чипсета AMD X470 и поддерживают создание массивов RAID уровней 0, 1 и 10.

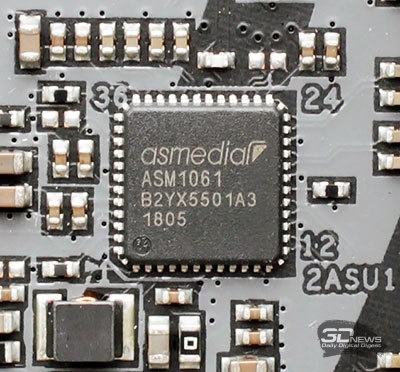

Ещё два порта реализованы контроллером ASM1061.
Конечно же, есть на плате и высокоскоростные M.2. Верхний называется Ultra M.2 — он подключен к процессору и поддерживает оба типа накопителей (PCI-E и SATA) длиной от 60 до 110 мм. Он же оснащён пластиной-радиатором с термопрокладкой.
Второй использует чипсетные линии и способен работать только с PCI-E-накопителями длиной от 30 до 80 мм.
Добавим, что при установке накопителя в нижний M.2_2 будет отключен слот PCI-E 5.

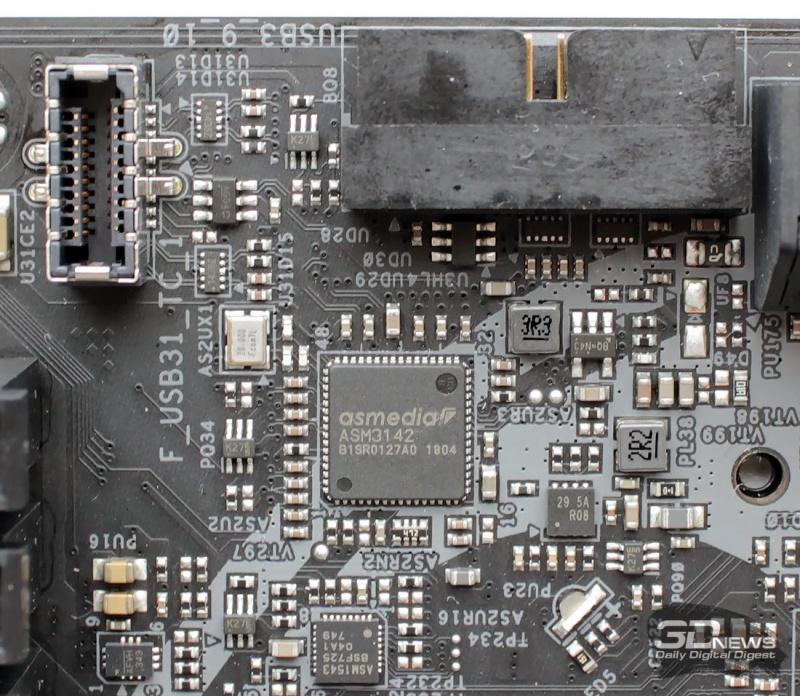

Из семнадцати USB-портов платы на заднюю панель выведены восемь, включая два USB 3.1 Gen2 Type-C и Type-A. Остальные порты реализованы в виде разъёмов трёх типов на текстолите. Это четыре USB 3.1 Gen1, столько же USB 2.0 и один вертикальный USB 3.1 Gen2 с пропускной способностью до 10 Гбит/с для передней панели корпуса системного блока. За его работу отвечает контроллер ASMedia ASM3142.

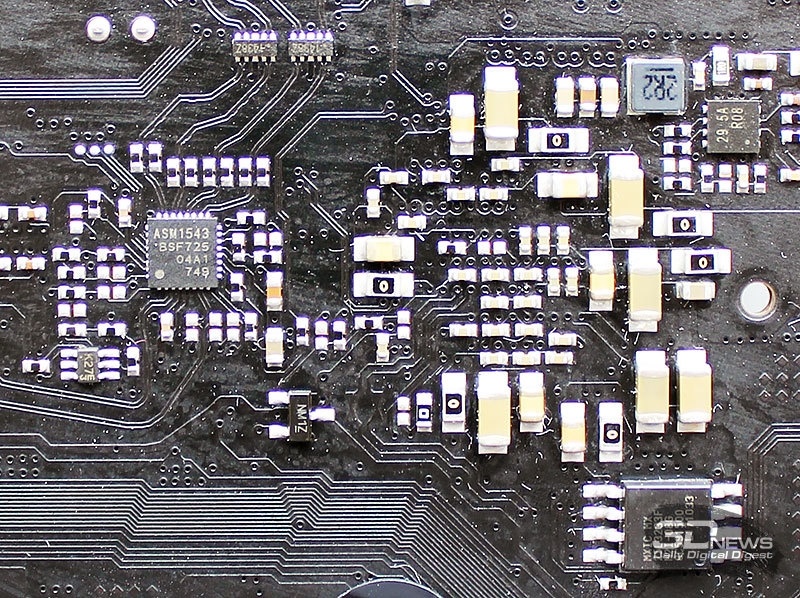

Помогают ему два микроконтроллера ASM1543, распаянные в этой же зоне на лицевой и обратной стороне текстолита.

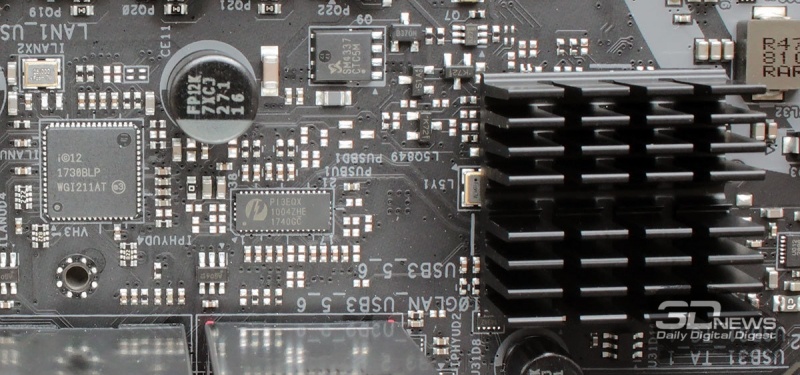

На ASRock X470 Taichi Ultimate три сетевых контроллера. Два проводных реализованы микропроцессорами Intel I211-AT и AQUANTIA AQC107 (на фото ниже он находится под небольшим радиатором).
Второй сетевой контроллер способен обеспечить пропускную способность до 10 Гбит/с, что пока ещё редко встречается в материнских платах. Обе сети поддерживают технологии Wake-On-LAN, Lightning/ESD Protection, Energy Efficient Ethernet 802.3az и PXE.
Третий сетевой контроллер — беспроводной. Он реализован неопознанным адаптером производства Intel и поддерживает Wi-Fi стандартов 802.11 a/b/g/n/ac и Bluetooth 3.0+/4.2. Контроллер способен работать в двух диапазонах — 2,4 и 5,0 ГГц — с пропускной способностью до 433 Мбит/с. Последнее значение довольно скромное по современным меркам флагманских материнских плат.

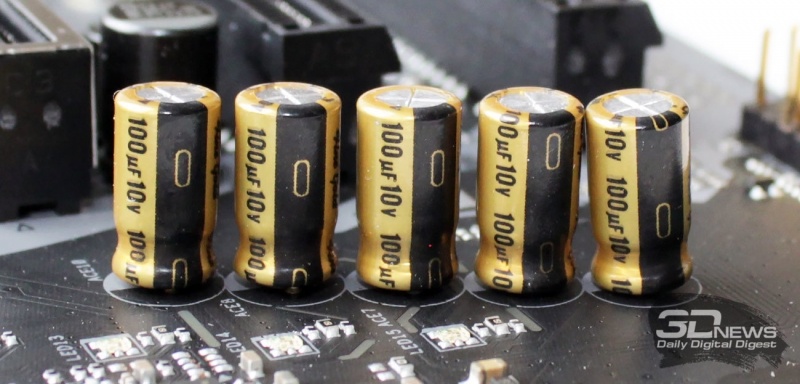

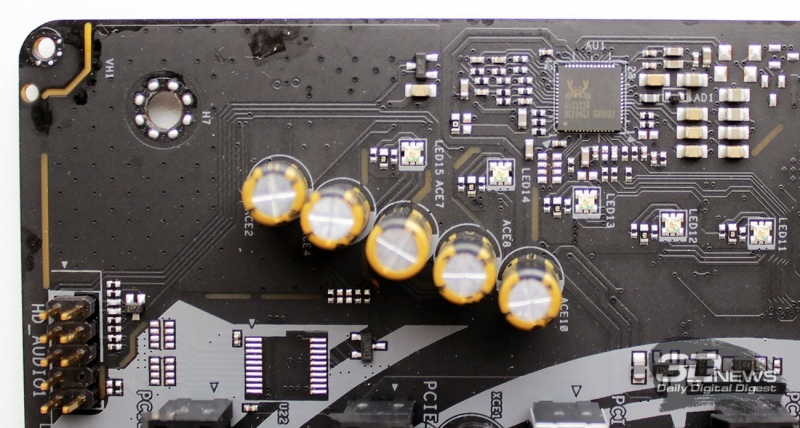

В основе фирменной звуковой концепции Purity Sound 4 материнской платы ASRock X470 Taichi Ultimate лежит 7.1-канальный HD-аудиокодек Realtek ALC1220. Аппаратную кампанию ему составляют усилитель для наушников Texas Instruments NE5532 Premium, шесть аудиоконденсаторов Nichicon Fine Gold, отдельные слои текстолита для левого и правого каналов, изоляция аудиозоны на текстолите токонепроводящей полосой, а также позолота в разъёмах (в том числе и внутренних на текстолите).
Весь этот набор, по заявлениям разработчиков, позволил обеспечить соотношение «сигнал – шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ. С программной стороны звуковой кодек дополнен технологиями DTS Connect, Premium Blu-ray audio и Surge Protection.

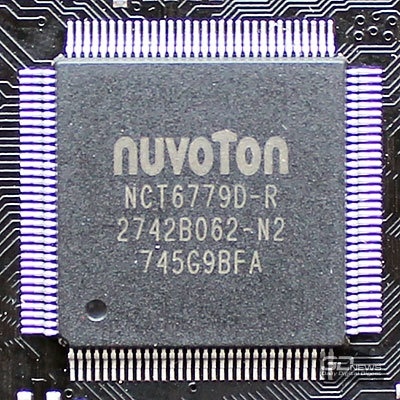

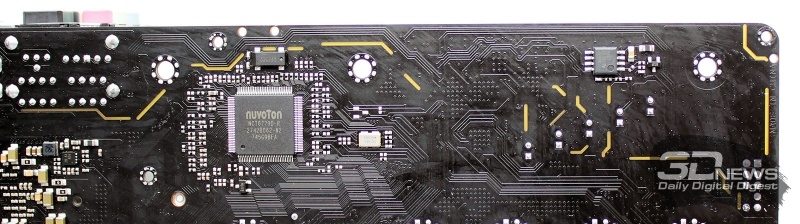

Микросхему мониторинга, Super I/O и управления вентиляторами на плате вынесли на обратную сторону текстолита. Речь идёт о контроллере Nuvoton NCT6779D-R.
К ASRock X470 Taichi Ultimate можно подключить пять вентиляторов с поддержкой широтно-импульсной модуляции (ШИМ), которыми плата будет управлять индивидуально через BIOS или фирменное программное обеспечение. Но можно задать и единый алгоритм для всех вентиляторов одновременно. При этом четыре разъёма (Chassis/Water Pump) способны подать на устройство силу тока до 2А и обеспечить питанием, например, энергоёмкие помпы систем жидкостного охлаждения.

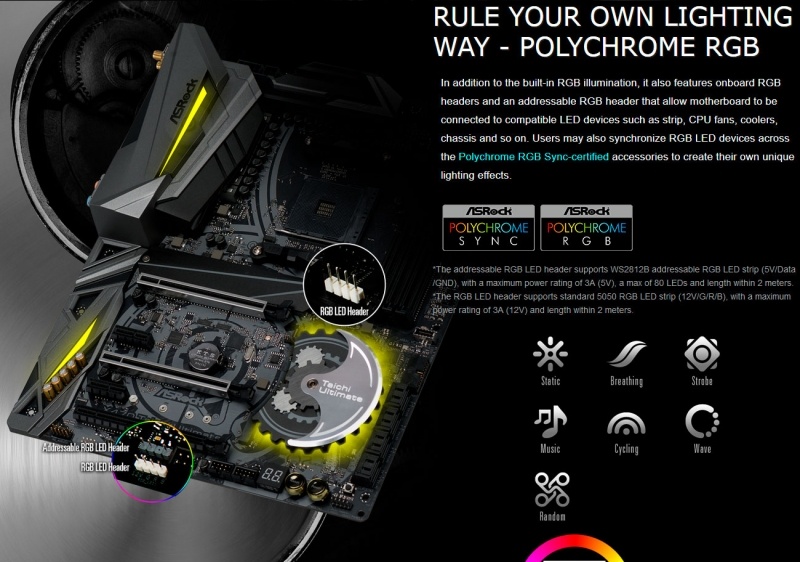

Кроме всего вышеперечисленного, на плате реализована новая система подсветки ASRock Polychrome RGB, поддерживающая цветовую гамму из 16,8 миллионов цветов, 7 режимов работы и возможность синхронизации с другими устройствами.
Для этого на плате распаяны три разъёма для светодиодных лент, один из которых поддерживает адресуемые ленты формата WS2812B длиной до двух метров. Он расположен на нижнем крае текстолита и соседствует с коннекторами TPM и вентилятора.

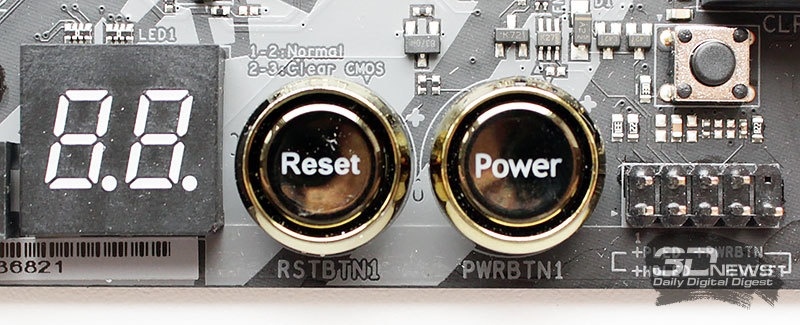

Здесь же можно найти индикатор POST-кодов, кнопки сброса и включения, а также очистки CMOS.
За охлаждение элементов силовых цепей питания процессора отвечают два радиатора, соединённые 6-мм тепловой трубкой и контактирующие с подопечными элементами через термопрокладки. Чипсетный радиатор и остальные навесные компоненты платы вы можете увидеть на фото ниже.
Добавим, что на ASRock X470 Taichi Ultimate есть два температурных датчика для каждой из линеек цепи питания процессора, мониторинг которых уже поддерживается HWiNFO64. Это уже вторая плата на X470, где реализован такой мониторинг, и будем надеяться, что данная тенденция не обойдёт стороной платы более доступного ценового сегмента.
⇡#Возможности UEFI BIOS
ASRock X470 Taichi Ultimate тестировалась нами на BIOS версии 1.50 от 4 июля 2018 года с поддержкой AGESA PinnaclePI-AM4 1.0.0.4. Первое, что сразу же можно отметить, это отсутствие в оболочке упрощённого режиме EZ Mode. BIOS сразу же загружается в единственном режиме, который является расширенным и открывает доступ ко всем настройкам платы.
По аналогии с платами ASUS, здесь мы видим восемь основных разделов с параметрами.

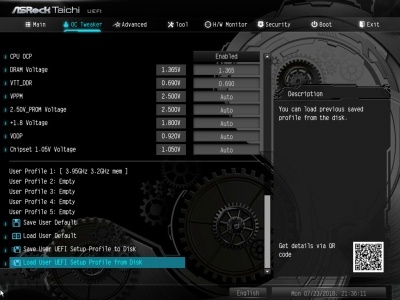

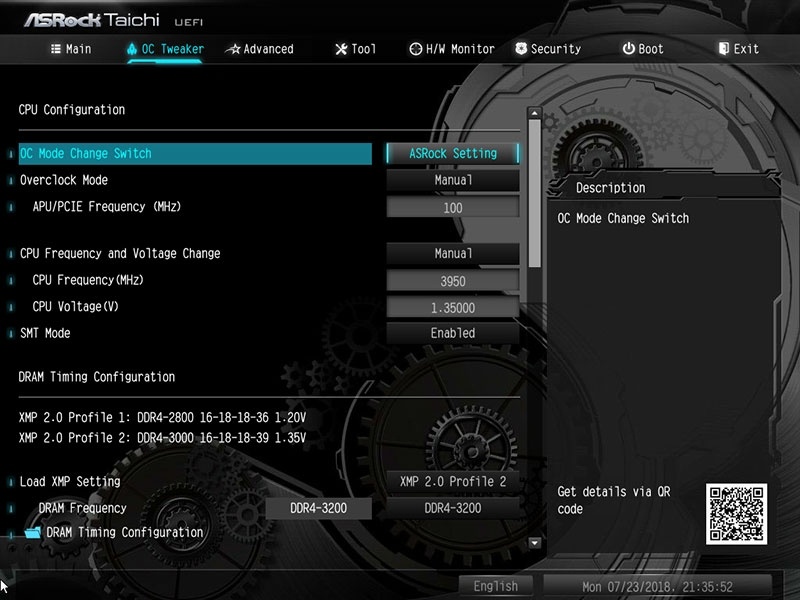

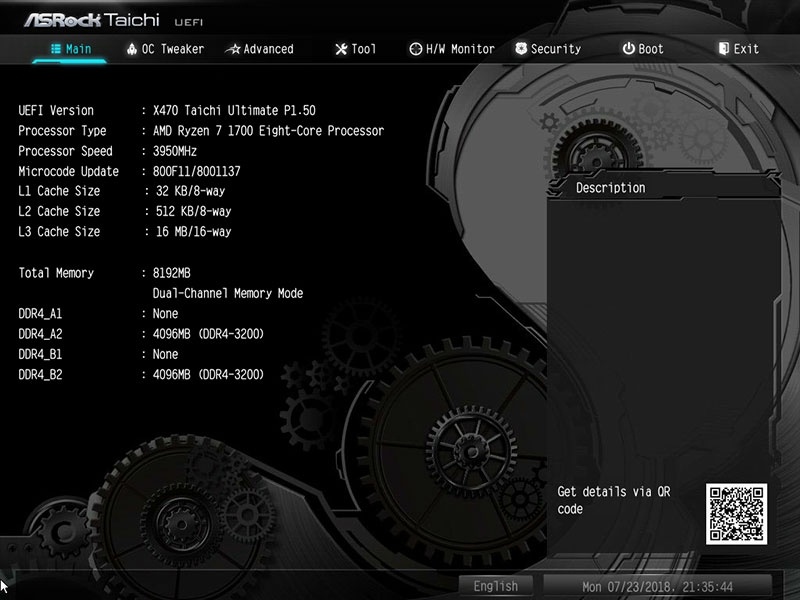

Первый, информационный, сразу пропускаем и идём во второй – OC Tweaker.

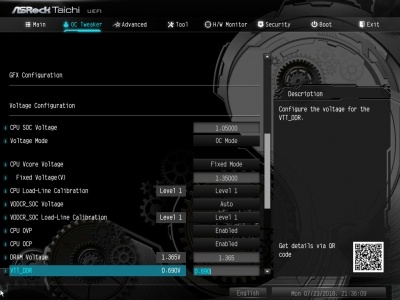

Здесь можно изменить все основные параметры процессора и оперативной памяти, напряжения, а также режимы их стабилизации. Для процессора Load-Line Calibration реализован пятью уровнями, самый сильный из которых – первый.
 |
 |
Тут же можно как активировать XMP, так и выбрать частоту оперативной памяти. Причём вместо заявленных в спецификациях 3466 МГц предлагаются частоты вплоть до 4000 МГц.

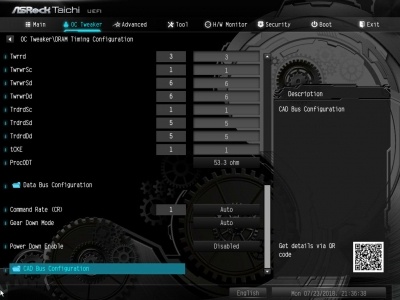

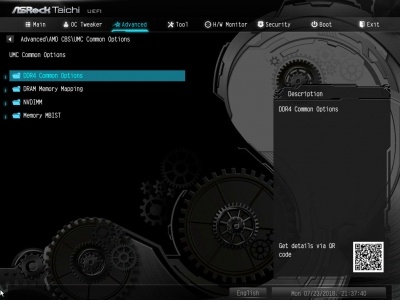

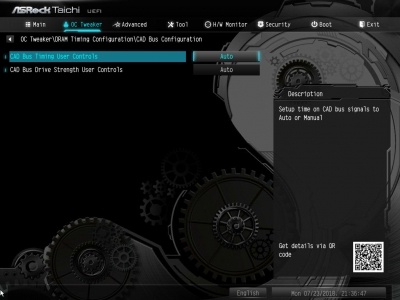

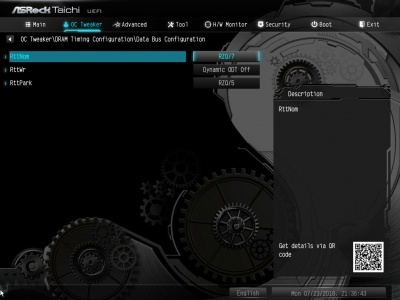

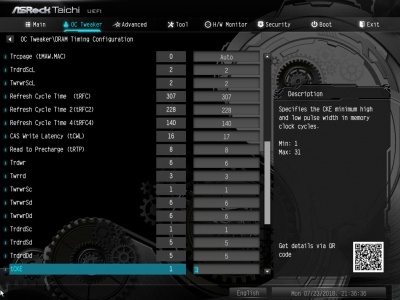

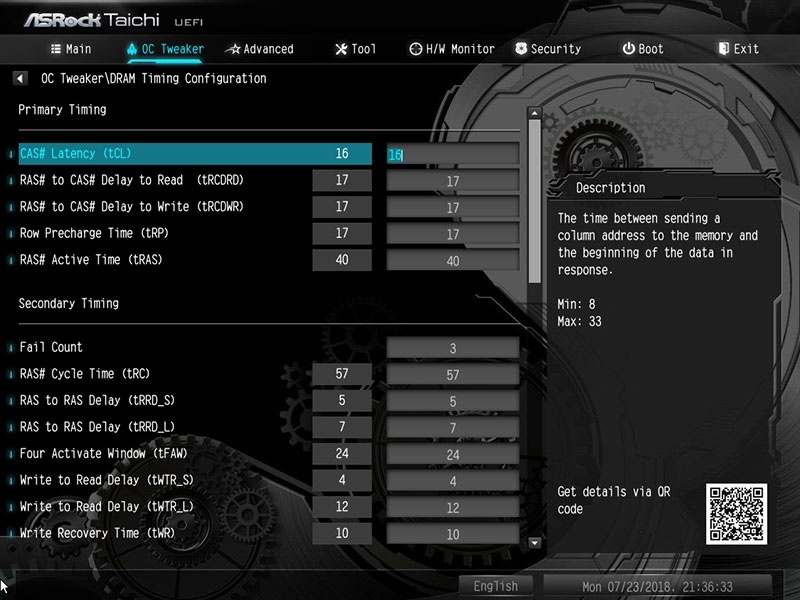

На один уровень глубже находятся тайминги оперативной памяти и другие её тонкие настройки.
 |
 |
 |
 |

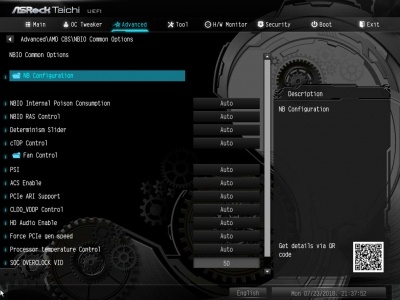

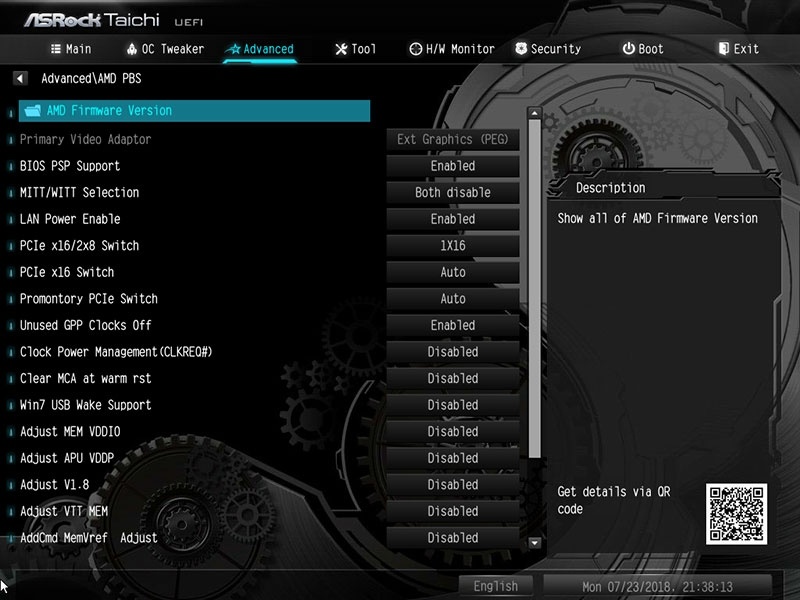

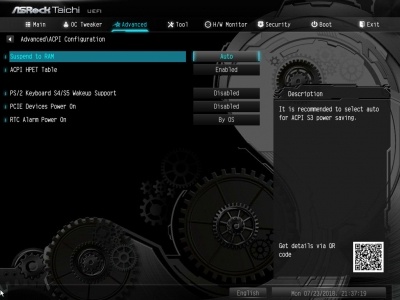

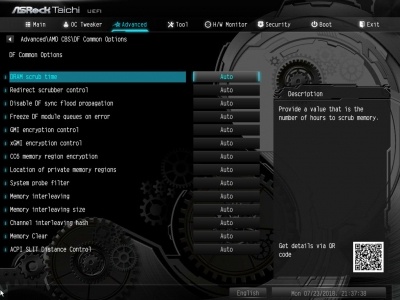

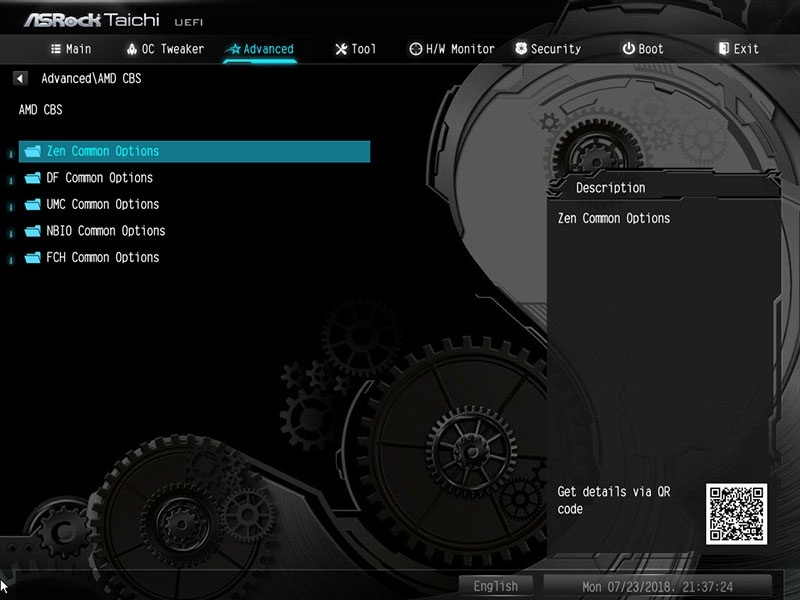

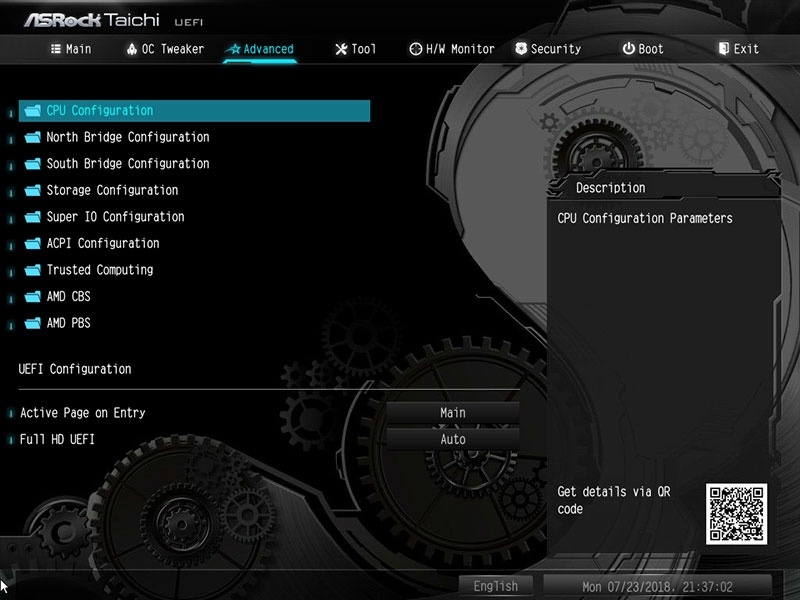

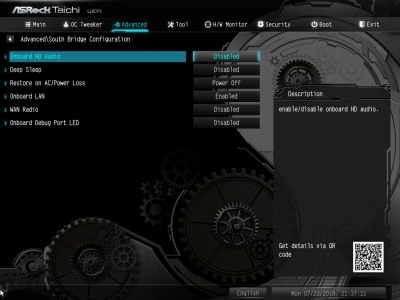

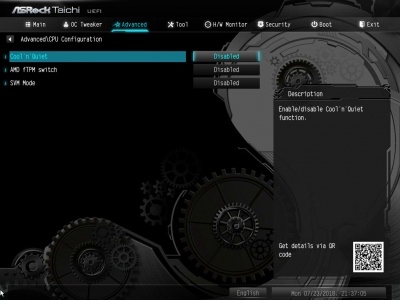

В основном разделе Advanced собраны настройки процессора и чипсета.
 |
 |
 |
 |

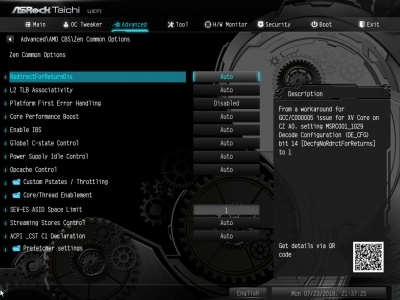

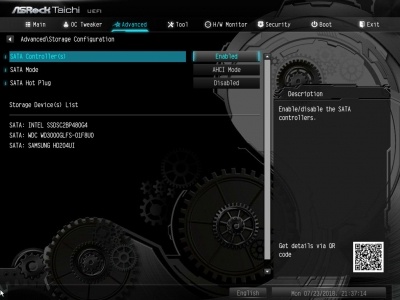

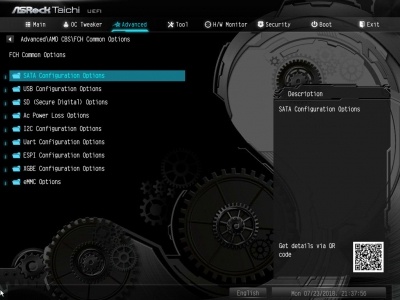

Здесь такое количество вложенных подразделов, что в них легко запутаться, но отдельные настройки кратко описаны в окне справа.
Правда, не всегда и не все. Хотелось бы обратить внимание на это программистов ASRock, чтобы те сделали более подробные описания настроек и добавили их там, где они пропущены вовсе.
 |
 |
 |
 |
 |
 |

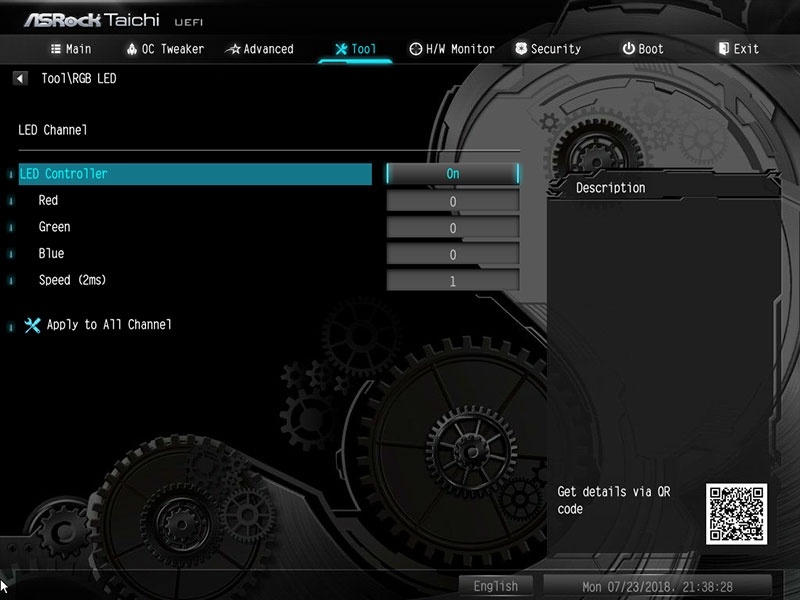

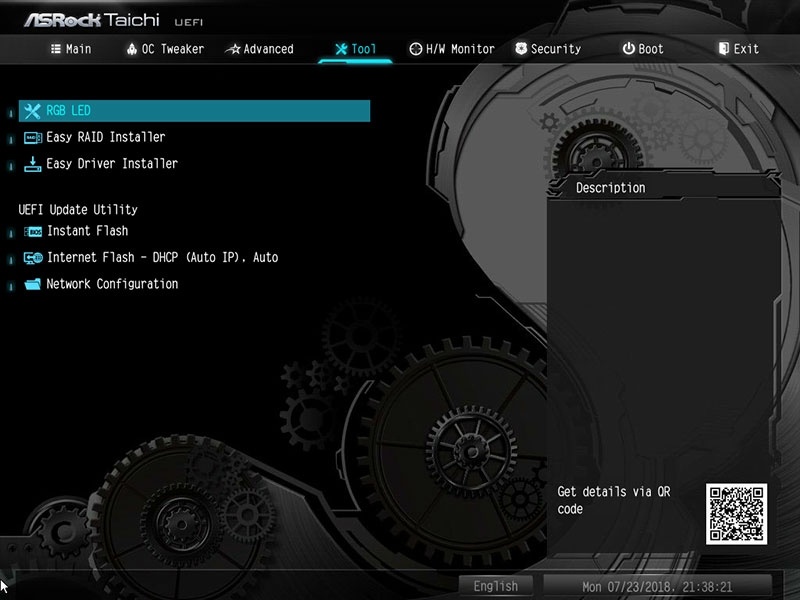

Раздел с утилитами сравнительно скромен – здесь есть только настройка подсветки, RAID, сети и драйверов, а также обновление BIOS.

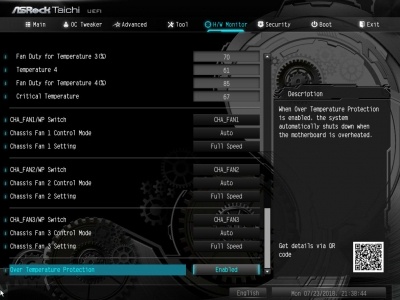

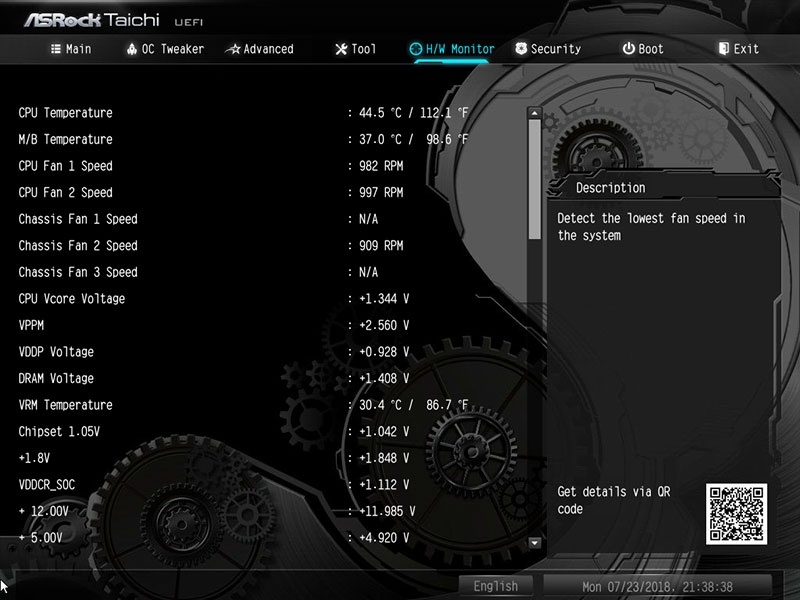

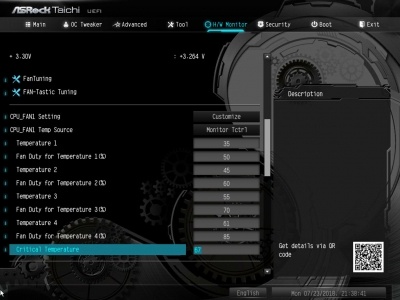

С мониторингом и управлением вентиляторами всё реализовано куда обширнее и разнообразнее.

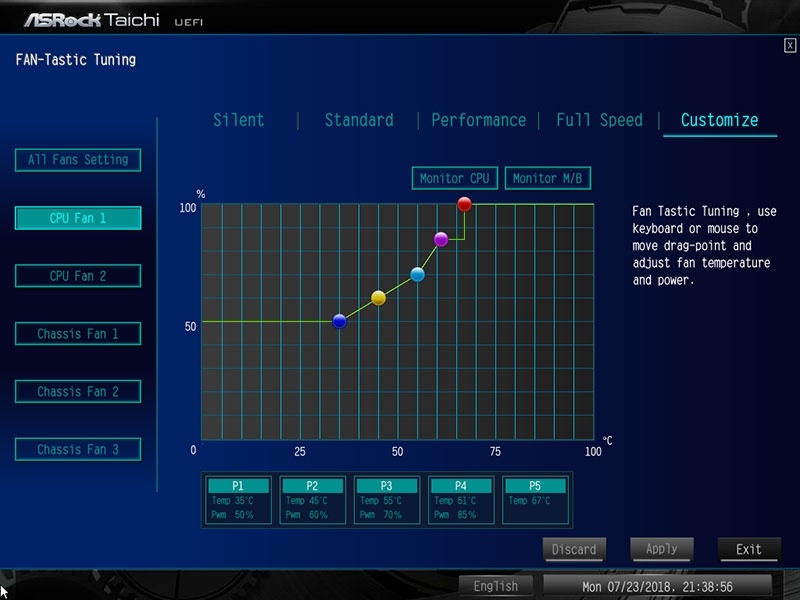

В дополнение к различным способам регулировки скорости каждого из вентиляторов, здесь предлагается провести их автоматическую настройку силами самой платы (занимает около 5 минут) либо использовать графическую кривую.
 |
 |
Последнюю, как мы уже упоминали выше, можно построить как отдельно для каждого вентилятора, так и, предварительно настроив, применить ко всем вентиляторам сразу, привязав к температуре процессора или показаниям датчика материнской платы.

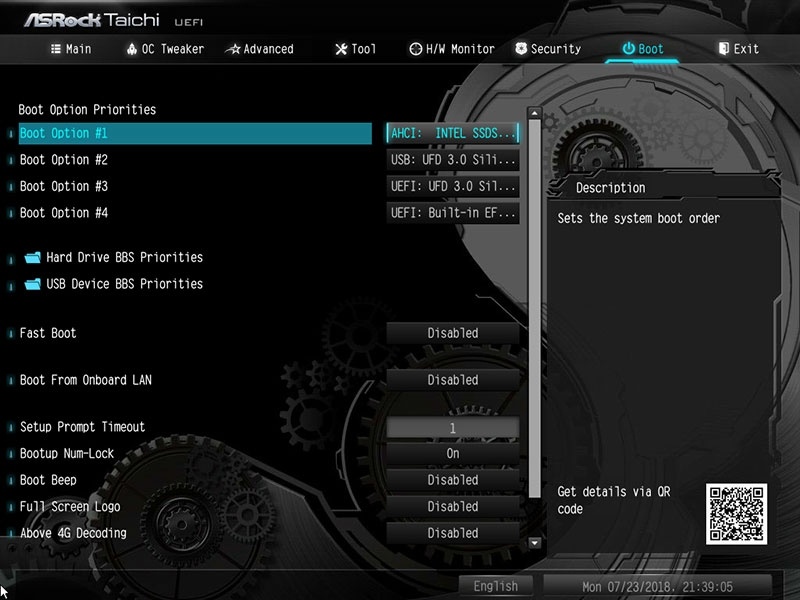

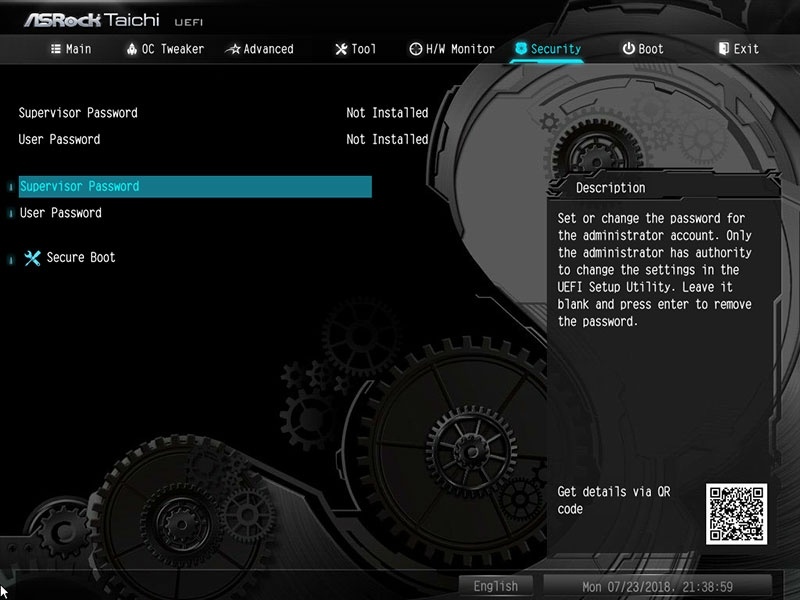

Разделы с параметрами защиты и загрузки здесь ничем особенным не выделяются.

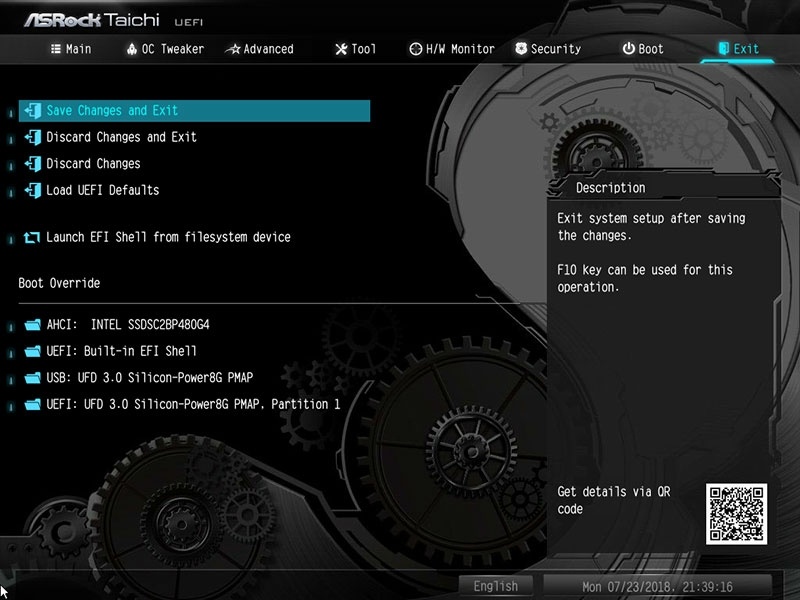

В основном разделе Exit можно не только сохранить или отменить внесённые в BIOS изменения, но и быстро выбрать нужный накопитель для загрузки.
Единственное, чего не хватает BIOS материнской платы X470 Taichi Ultimate, это демонстрации списка изменённых настроек при выходе из BIOS. Очень удобная функция, и жаль, что в ASRock на данной плате её пока не реализовали.
