Хотя в этом году TSMC (позже к ней присоединится компания Samsung) и запустила в производство 7-нм чипы, использовать самый передовой техпроцесс для всего и вся неразумно и невыгодно. Графические и центральные процессоры для производства требуют самого передового техпроцесса. Периферия в виде интерфейсов, памяти и разного рода ускорителей/сопроцессоров не обязаны следовать этому правилу. Для них будет достаточно 16-нм, 22-н и даже более старых техпроцессов. Но как всё это сочетать?
Начиная с GPU Fiji с лёгкой руки AMD в обиход вошли графические процессоры в упаковке 2.5D. Проблема тут только одна: достаточно дорогой и сложный в производстве кремниевый мост-подложка со сквозными TSVs соединениями предельно маленького диаметра, в десятки раз меньше, чем в случае обычных каналов вертикальной металлизации. Более доступную по стоимости альтернативу предлагает компания Intel. Это упаковка EMIB. Вместо большого по площади моста несколько кристаллов соединяются в единое гибридное решение с помощью серии небольших мостов с простым строением и без TSVs. И всё это заливается компаундом. Выходит проще и дешевле.
Intel

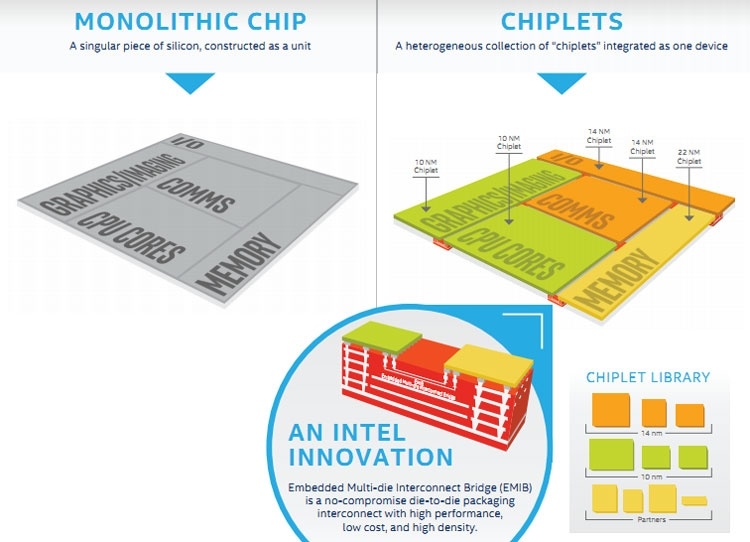

На конференции Hot Chips 2018 компания Intel второй год подряд заявляет о практической зрелости технологии EMIB. И это правда. С помощью данной упаковки Intel выпускает гибридный процессор с CPU Core, GPU Vega и памятью HBM. Но компания будет идти дальше и создавать ещё более компактные решения, которые будут сочетать, например, 10-нм CPU, 14-нм ускорители и 22-нм интерфейсы и контроллеры. Эта концепция зреет под именем «чиплеты» (chiplets). В компании AMD, кстати, тоже делают ставку на чиплеты. Правда, упаковкой для них будет заниматься либо GlobalFoundries, либо TSMC. Индустрия уверенно идёт в сторону многокристальных чипов. По-иному вряд ли удастся продлить действие закона Мура. Или, если абстрагироваться от этого фетиша Intel и индустрии, развитие чипостроения должно наращивать функциональность там, где остановился рост частот.
