Новая статья: 7 советов, как собрать красивый ПК с RGB-подсветкой. Тестирование корпуса Deepcool Quadstellar

На написание этой статьи меня подтолкнули три вещи. Во-первых, я впервые за свою 10-летнюю карьеру побывал на выставке Computex, которая проходит каждое лето в Тайбэе. Постоянные читатели из множества репортажей, вышедших на нашем сайте, наверняка заметили, что на этом мероприятии было представлено огромное количество всевозможной компьютерной техники, оснащенной подсветкой. Стенды крупных и малых производителей буквально ломились от скопления красочных и ярких системных блоков, комплектующих и периферии.

Во-вторых, на Computex 2018 было представлено множество сборок в корпусе Quadstellar, о котором пойдет речь далее. Именно поэтому, когда в Deepcool предложили нам протестировать их устройство, была предпринята попытка не просто сделать обзор корпуса, но попробовать самостоятельно «смастерить» систему с большим количеством комплектующих, оснащенных RGB-подсветкой, — и заодно выявить различные особенности и нюансы, с которыми может столкнуться начинающий пользователь.

В-третьих, необходимо признать: с каждым днем на компьютерном рынке появляется все больше комплектующих, оснащенных RGB-подсветкой. Для доказательства этого заявления не обязательно далеко ходить — достаточно просто ежедневно посещать 3DNews.ru.

При этом среди наших читателей присутствуют скептики, которые считают, что подсветка и прочие моддинг-элементы в компьютере — это бесполезная мишура, ведь главными критериями при подборе комплектующих являются производительность, надежность и функциональность. Действительно, эти качества в любом ПК стоят во главе угла и собирать систему с RGB-подсветкой ради только одной подсветки нет никакого смысла. Давайте не будем делить все происходящее в нашей жизни только на белое и черное: в этой статье мы покажем, что компьютер с RGB-подсветкой может быть и производительным, и надежным, и функциональным, и, наконец, красивым.

⇡#Выбираем железо

Собственно говоря, все вышесказанное и является первым советом при сборке системы с подсветкой: сначала определяемся с задачами, которые будет выполнять система, и только потом выбираем комплектующие с элементами RGB. В этом отношении мы обязаны действовать довольно прямолинейно: все комплектующие в ПК должны быть совместимы друг с другом; они должны стабильно работать и эффективно охлаждаться. Если вы являетесь новичком в этом деле, то рекомендую для начала изучить последний выпуск рубрики «Компьютер месяца», в котором рассмотрено 12 сборок, актуальных на момент выпуска материала.

Deepcool Quadstellar

Еще во вступлении я объявил, что главным действующим лицом в сегодняшней «повести» выступит корпус Deepcool Quadstellar. Эта модель обладает необычным внешним видом и конструкцией. Небольшой опрос выявил, что устройство вызывает у людей различные ассоциации. Так, за время тестирования Deepcool Quadstellar назвали цветком, космическим кораблем, далекой звездой и даже черепахой. Чуть позже я расскажу подробнее об особенностях конструкции этого устройства, но пока отмечу основные особенности, присущие корпусам, которые подходят для сборки компьютера с RGB-подсветкой.

Отбросив необычный вид Deepcool Quadstellar, можно заметить черты, присущие корпусу, хорошо подходящему для сборки яркой системы, — это наличие бокового окна, выполненного из закаленного стекла. Таких устройств в продаже в 2018 году стало очень много. Например, совсем недавно мы тестировали модель Deepcool Baronkase Liquid. Использовать корпус с боковой стенкой из закаленного стекла я прошу по одной причине — такие устройства симпатично выглядят. В отличие от «поделок», оснащенных пластиковыми окошками. К тому же, как правило, закаленное стекло имеет небольшую тонировку, которая приглушает подсветку и делает пыль, скопившуюся в корпусе, менее заметной.

Компьютерный корпус не обязательно обязан иметь собственную подсветку. На мой взгляд, это исключительно дело вкуса, так как не всем пользователям, например, нравится, когда элементы RGB светят прямо в лицо. В то же время передняя панель Deepcool Quadstellar оснащена RGB-подсветкой в виде креста. Все ее компоненты настраиваются при помощи специального ПО (о нем мы поговорим позже) или же при помощи технологии AURA Sync — для этого блок управления вентиляторами и подсветкой Deepcool Quadstellar необходимо подключить к материнской плате ASUS.

Гораздо чаще компьютерный корпус комплектуется вентиляторами, оснащенными RGB-подсветкой. В продаже достаточно кейсов, оснащенных вентиляторами с монохромной подсветкой. Второй тип устройств, на мой взгляд, не очень интересен. А если корпус уж очень понравился, то проще заменить в нем крыльчатки моделями, у которых есть возможность регулировки RGB.

Так, посещение компьютерного магазина «Регард» выявило, что в продаже вы можете найти «карлсоны» таких производителей, как Cooler Master, Corsair, Deepcool, ID-COOLING, Aerocool, NZXT, ENERMAX, Thermaltake и Xilence. У моделей, которые обладают настоящей поддержкой RGB (с возможностью настройки 16,8 млн цветов), есть общие черты. Например, эти устройства имеют внешний контроллер, к которому подключаются вентиляторы. Обычно он имеет небольшие размеры, позволяющие запрятать его в корзине для HDD или закрепить на заградительной стенке корпуса. Сам контроллер либо подключается к материнской плате, либо подсветка настраивается при помощи внешнего пульта управления.

Такая конструкция, что вполне естественно, накладывает свои отпечатки. Второй совет: при подключении большого количества вентиляторов используйте просторный корпус. В частности, в системах с 5 крыльчатками и больше потребуется использовать один-два-три (в зависимости от производителя) контроллера, которые куда-то придется закреплять. В любом случае вентилятор с RGB-подсветкой — это всегда дополнительные провода и дополнительное место.

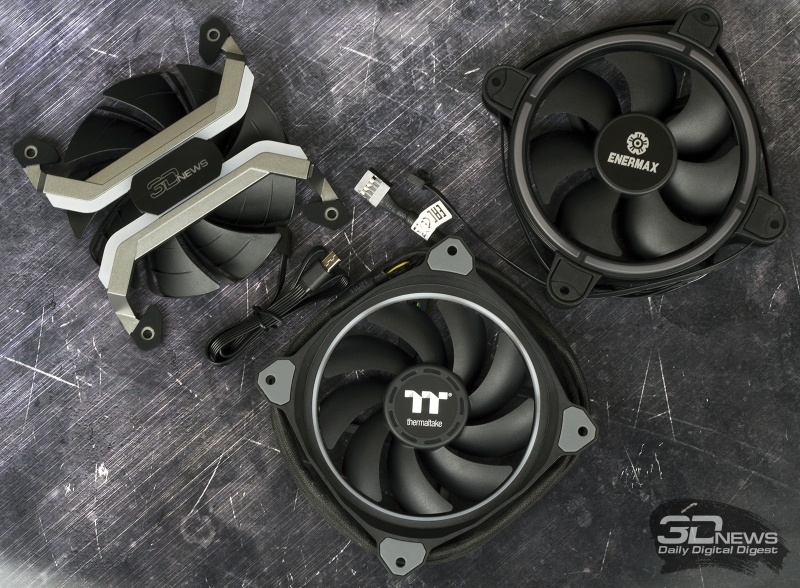

Важно понимать, что вентиляторы разных производителей не совместимы друг с другом. Посмотрите на фотографию выше, на которой запечатлены крыльчатки Deepcool, Thermaltake и ENERMAX. Заметно, что эти устройства лишены стандартного 4-пинового разъема. На конце проводов выведены собственные проприетарные контакты, которые подключаются к блоку управления, идущему в комплекте. А сам блок управления, как я уже отметил, подключается материнской плате — это может быть как внутренний разъем USB 2.0, так и специальные коннекторы для подключения RGB-лент. Так что при выборе корпусных вентиляторов лучше использовать модели одного производителя — так звучит третий совет. Контроллеры выполняются таким образом, чтобы количество вентиляторов можно было нарастить. Например, в статье я использовал комплект «ветродуев» ENERMAX UCTBRGB12-BP6, состоящий из шести 120-мм вентиляторов. Однако к контроллеру можно подключить 8 вертушек и две RGB-ленты.

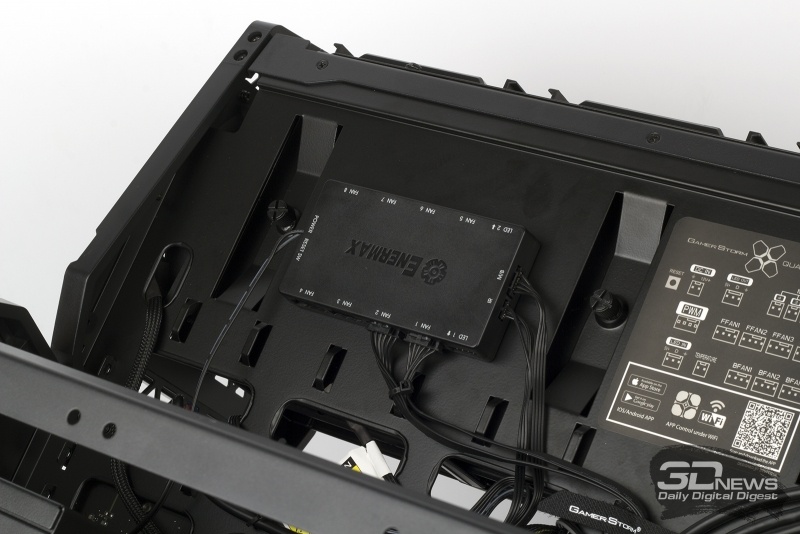

Комплект вентиляторов ENERMAX UCTBRGB12-BP6 не очень хорошо подходит, если будет использоваться вместе с процессорной системой охлаждения. Вместе с крыльчатками идет дистанционный пульт управления, при помощи которого можно настраивать подсветку, а также регулировать частоту вращения. Других способов изменять количество оборотов у этих вентиляторов нет, поэтому такие нагнетатели воздуха плохо подходят для процессорных систем охлаждения. Мой вам (четвертый) совет: берите вентиляторы с RGB-подсветкой, частоту вращения которых можно регулировать в BIOS материнской платы или при помощи ПО, идущего вместе с вентиляторами, а не только при помощи пульта ДУ. «Лентяйка» всегда может потеряться, да и пользоваться таким приспособлением оказывается удобно далеко не всегда. Все же мы собираем систему с подсветкой не ради одной лишь подсветки — компьютер должен быть полностью управляемый.

Тем не менее подсветка вентиляторов ENERMAX UCTBRGB12-BP6совместима с материнскими плат ASUS, ASRock, MSI и GIGABYTE.

Вентиляторы с подсветкой не назовешь диковинкой. Такие устройства были в продаже и раньше, но приходилось использовать либо пульт управления, либо переключатель, расположенный непосредственно на корпусе «карлсона». Сейчас же управлять вентиляторами с RGB-подсветкой гораздо проще.

Думаю, постоянным читателям знакомы такие названия, как MSI Mystic Light Sync, ASUS AURA Sync, ASRock RGB LED и GIGABYTE RGB Fusion, — это перечень технологий, которые отвечают за синхронизацию подсветки различных устройств, подключенных к материнской плате. Следовательно, если вентиляторы поддерживают ту или иную технологию, то управлять их подсветкой можно будет при помощи фирменного ПО производителя материнской платы. В рамках статьи мы детально изучим работу технологии MSI Mystic Light Sync и посмотрим, что же у нас из этого получилось. Для этого я попросил у российского представительства компании MSI материнскую плату и видеокарту, оснащенные RGB-подсветкой. В итоге в редакцию приехали наикрутейшие модели Z370 GODLIKE GAMING и GeForce GTX 1080 Ti GAMING X TRIO.

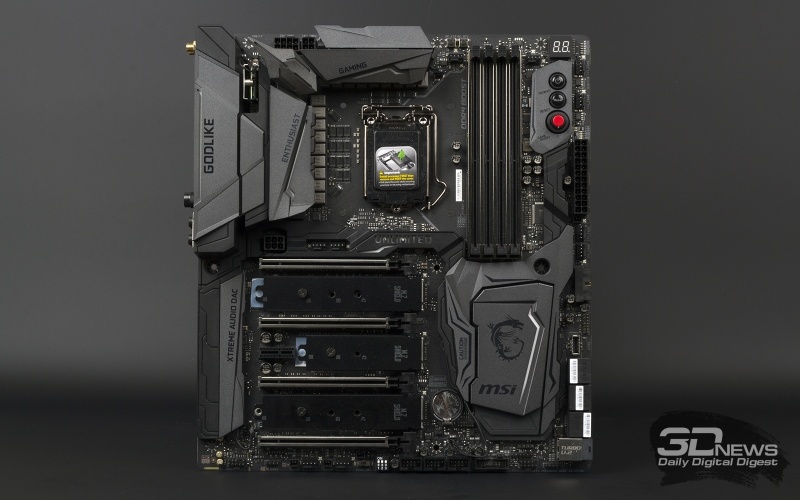

Про Z370 GODLIKE GAMING я писал в репортаже со стенда MSI на выставке Computex 2018. Если помните, эта плата получила награду «Инновации». Так, подсистема питания материнки насчитывает 18 фаз. На PCB устройства распаяно сразу три M.2-порта и есть разъем U2. В общем, перед вами одна из самых навороченных плат, предназначенных для 6-ядерных процессоров Coffee Lake.

Однако тема сегодняшней статьи — сборка ПК с RGB-подсветкой. К материнским платам MSI можно напрямую подключать дополнительные светодиодные RGB-ленты и компоненты с подсветкой и синхронизировать их работу со встроенной системой Mystic Light — для этого, в частности, не понадобится приобретать специальный контроллер. Z370 GODLIKE GAMING и другие модели тайваньского производителя (например, недавно протестированные лабораторией Z370 Gaming Pro Carbon AC и X470 GAMING M7 AC) поддерживают как подключение стандартных цветных RGB-лент с напряжением 12 В (4-пиновый разъем JLED, левая фотография), так и инсталляцию адресуемых лент с напряжением 5 В (4-пиновый разъем JRAINBOW, правая фотография). Как правило, у плат среднего и высокого ценовых уровней присутствуют сразу два разъема. У бюджетных материнок присутствует в основном 12-вольтовая колодка.

Пятый совет: перед покупкой комплекта вентиляторов или светодиодной ленты убедитесь, что на материнской плате есть соответствующий разъем. Отмечу, что в комплекте с Z370 GODLIKE GAMING уже идет адресуемая 5-вольтовая лента компании Phanteks.

Естественно, сама плата оснащена огромным количеством светодиодов, работа которых настраивается в программе Mystic Light. Пользователю доступны 17 режимов подсветки, в частности ее полное отключение. Управлять подсветкой можно и при помощи одноименного мобильного приложения.

Ведущие производители выпускают в том числе и видеокарты с подсветкой. С моделью GeForce GTX 1080 Ti GAMING X TRIO вы могли познакомиться в этой статье. Видеокарта оснащена кулером TRI-FROZR с тремя вентиляторами TORX 2.0. По данным производителя, эти крыльчатки создают на 22 % более мощный воздушный поток, оставаясь при этом практически бесшумными. Низкая громкость, как говорится на официальном сайте MSI, обеспечивается в том числе и за счет использования двухрядных подшипников. Отмечу, что радиатор системы охлаждения включает в свою конструкцию шесть массивных теплотрубок, а его ребра выполнены в виде волн. По данным производителя, такая форма увеличивает общую площадь рассеивания на 10 %. Радиатор соприкасается в том числе и с элементами подсистемы питания. Чипы памяти MSI GeForce GTX 1080 Ti GAMING X TRIO дополнительно охлаждаются специальной пластиной.

Согласно техническим характеристикам, MSI GeForce GTX 1080 Ti GAMING X TRIO имеет три режима работы: Silent Mode — 1480 (1582) МГц по ядру и 11016 МГц по памяти; Gaming Mode — 1544 (1657) МГц по ядру и 11016 МГц по памяти; OC Mode — 1569 (1683) МГц по ядру и 11124 МГц по памяти. По умолчанию у видеокарты активирован игровой режим.

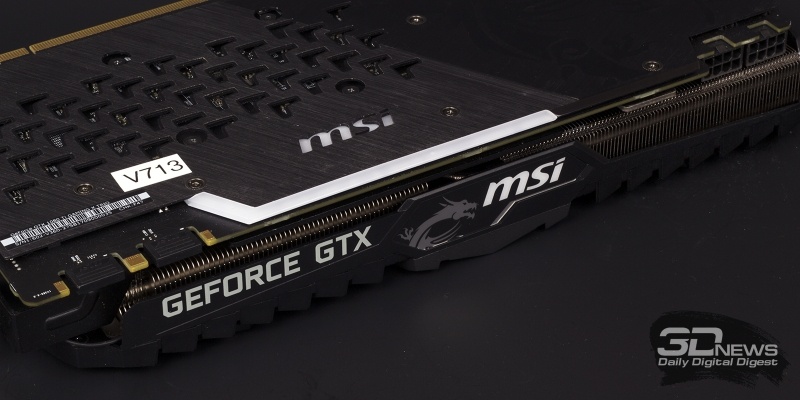

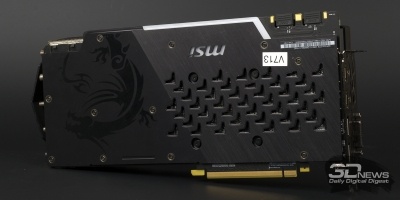

Как видно по фото, адаптер оснащен массивным бекплейтом, увеличивающим жесткость конструкции. Задняя сторона видеокарты имеет L-образную полосу со встроенной RGB-подсветкой. При помощи все той же программы Mystic Light мы можем отдельно настроить три зоны свечения, а также два ряда симметричных огней в форме драконьих когтей, обрамляющих вентиляторы системы охлаждения.

Если бы мы использовали в системе видеокарту другого производителя, то настроить ее подсветку (если таковая имеется) в программе Mystic Light не получилось бы. Именно поэтому материнская плата и видеокарта (если она оснащена RGB-подсветкой) должны быть от одного производителя — шестой совет.

А дальше все просто: у устройства есть поддержка той или иной технологии синхронизации подсветки — значит, вы без проблем настроите ее в ПО производителя материнской платы. Это касается вентиляторов, оперативной памяти, видеокарт, блоков питания и даже накопителей. Даже больше — сейчас мы можем синхронизировать работу подсветки не только железа, установленного в корпусе, но и прочей периферии: клавиатуры, мыши, гарнитуры и даже монитора.

Наверное, проще всего определиться с оперативной памятью. Комплекты с RGB-подсветкой не нуждаются ни в каких дополнительных проводах и контроллерах. Мы просто приобретаем нужные нам модули, устанавливаем их и настраиваем в ПО материнской платы. На фотографии выше изображен комплект ОЗУ Crucial, но в продаже вы найдете RGB-память таких производителей, как ADATA, Kingston, Corsair, KLEVV, Patriot, GeIL и G.Skill — похоже, в стороне не остался никто. Седьмой совет: просто убедитесь, что то или иное устройство совместимо с материнской платой и с технологией синхронизации подсветки. Как показывает практика, с технологиями синхронизации подсветки MSI, ASUS, ASRock и GIGABYTE работать элементарно проще всего.

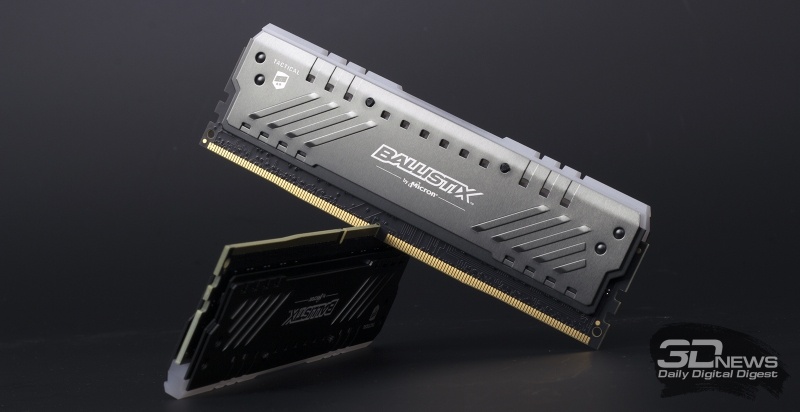

Набор памяти Crucial BALLISTIX TACTICAL TRACER комплектуется собственным программным обеспечением. На случай, если ОЗУ будет использоваться с материнской платой, которая не поддерживает технологию синхронизации. Схожим в плане функциональности ПО обладают и другие комплекты памяти.

Наконец, красивее всего система смотрится, когда модулями памяти заняты все четыре (или восемь) слота DIMM.

А теперь пора приступить к сборке компьютера.

⇡#Собираем систему в корпусе Deepcool Quadstellar и подключаем подсветку

Теперь, когда мы определились с выбором комплектующих, остается собрать все воедино. Deepcool Quadstellar — необычный корпус, но, даже работая с таким устройством просто следует выполнять все шаги, описанные в этой статье. По факту мы имеем дело с корпусом типоразмера Full Tower, выполненным в футуристичном стиле. На всякий случай ниже приведены технические характеристики Deepcool Quadstellar.

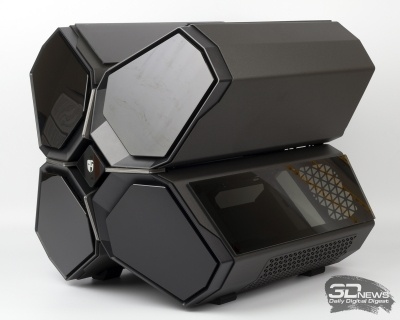

Шасси корпуса целиком выполнено из алюминия. Забрала на передней панели сделаны из глянцевого непрозрачного пластика, а четыре съемных окошка — из тонированного закаленного стекла. Окошки крепятся к корпусу при помощи магнитов. Кстати, таким образом, не разбирая устройство целиком, очень просто чистить комплектующие от пыли.

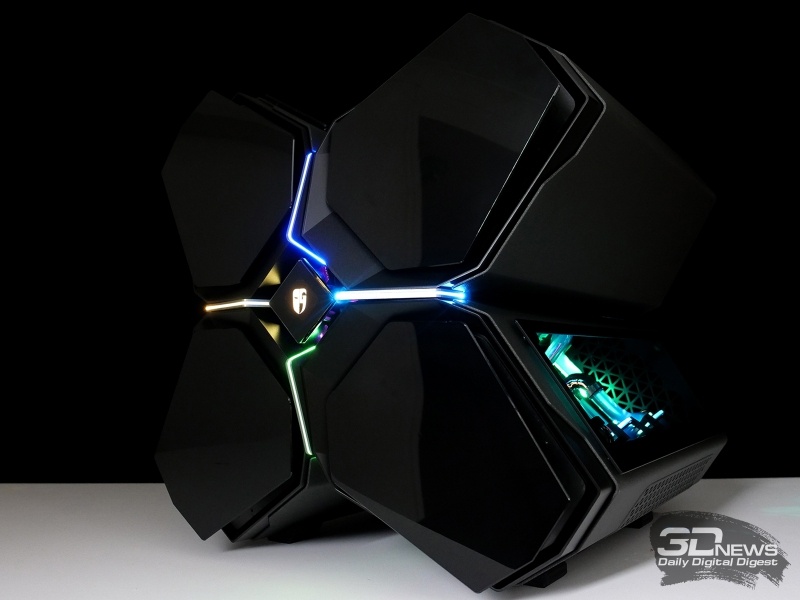

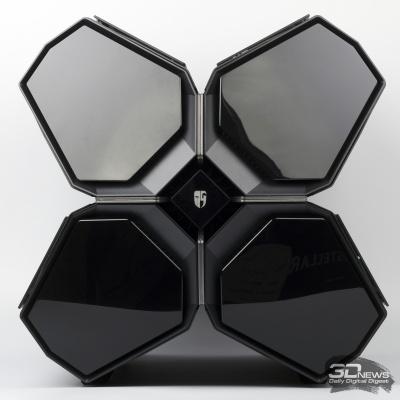

Передняя панель корпуса лично мне напоминает распустившийся цветок. «Лепестки» у Deepcool Quadstellar, кстати, раскрываются при включении, и выглядит это действие весьма завораживающе. За самими лопастями в корпусе «прячутся» пылесборные фильтры, которые всегда можно изъять и почистить. А за фильтрами — четыре 120-мм вентилятора Deepcool TF120, работающие на вдув. Они не имеют подсветки, кстати. Минимальная скорость вращения «карлсонов» составляет 500 об/мин, а максимальная — 1500 об/мин. Еще один вентилятор — пятый (точно такой же TF120) — работает на выдув и установлен в задней части секции с корзинами для накопителей. Возможность установки других корпусных вентиляторов большего размера (например, 140-миллиметровых) в эти посадочные места не предусмотрена.

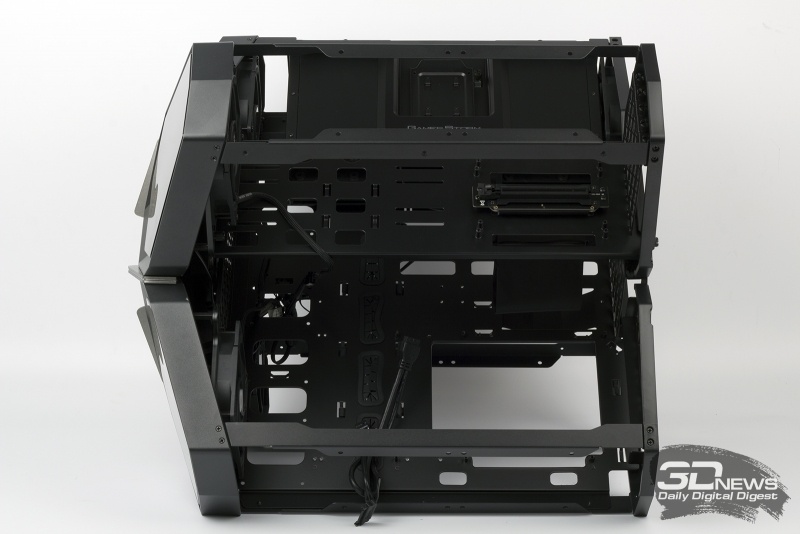

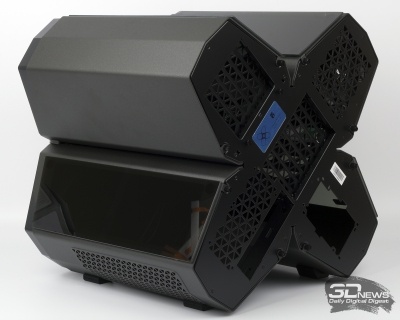

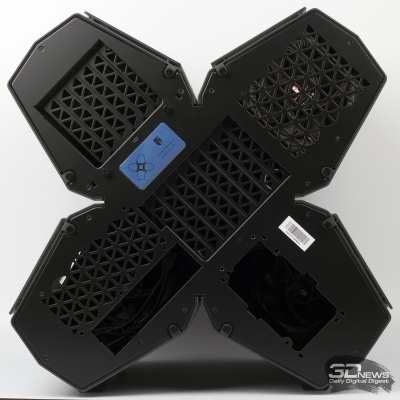

Как видно по фотографиям (да и по названию), внутреннее пространство Deepcool Quadstellar разделено на четыре секции. Если смотреть на избушку корпус сзади, то будет видно, что верхний левый отсек предназначен для установки видеокарт — поддерживаются графические адаптеры длиной до 380 мм. В секцию влезут видеокарты любой толщины. Если обзавестись еще одним гибким шлейфом и выносным разъемом PCI Express x16, то туда можно установить даже две видеокарты. Делать этого, впрочем, я не рекомендую — двум видеокартам даже при наличии корпусного вентилятора, работающего на вдув, будет тесновато в таком импровизированном «бункере». Если же не использовать гибкий шлейф, то видеокарту можно установить прямо в слот расширения материнской платы. Обычно незадействованную верхнюю секцию моддеры занимают резервуаром с жидкостью СВО.

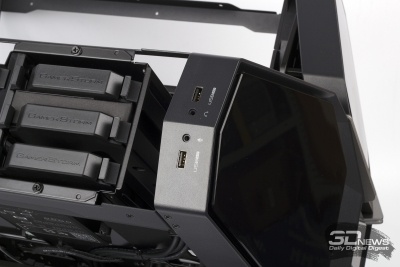

В правый верхний отсек устанавливаются накопители. Deepcool Quadstellar имеет сразу восемь корзин для установки 3,5-дюймовых жестких дисков и еще два отсека для инсталляции 2,5-дюймовых запоминающих устройств. В один из таких карманов можно поместить SSD с подсветкой. Чуть ниже расположена надпись GamerStorm — она тоже подсвечивается и тоже настраивается в программном обеспечении QuadStellar.

Отмечу, что корзины для 3,5-дюймовых HDD оснащены резиновыми прокладками. Да, придется поработать отверткой, чтобы прикрутить сразу восемь накопителей. К сожалению, если избавиться от всех корзин, то использовать как-либо еще опустевший верхний отсек корпуса, увы, не получится.

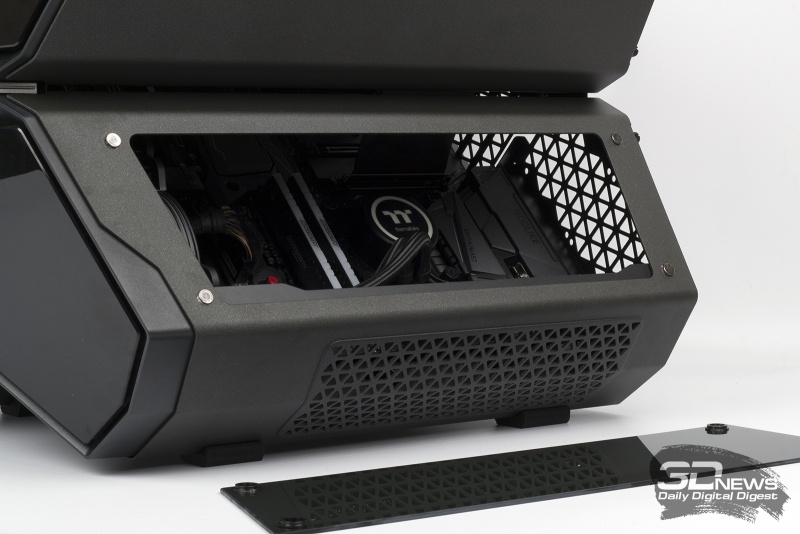

В нижнюю правую секцию устанавливается блок питания. Deepcool Quadstellar поддерживает источники длиной до 300 мм. Сразу же отмечу: свободного пространства у нашего «космолета» предостаточно — поэтому совершенно не удивительно, что на Computex было представлено столько красочных проектов с кастомными СВО и подсветкой, созданных на базе этого корпуса. И да, в Deepcool Quadstellar будет вполне гармонично смотреться БП с подсветкой. Жаль, что у меня под рукой не оказалось такой модели.

В нижнюю левую секцию помещается материнская плата. Корпус поддерживает установку устройств всех популярных форм-факторов, включая E-ATX. Только учтите, что большая плата перекроет отверстия для прокладки кабелей.

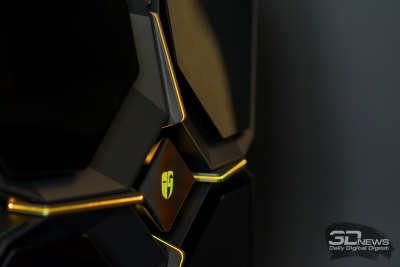

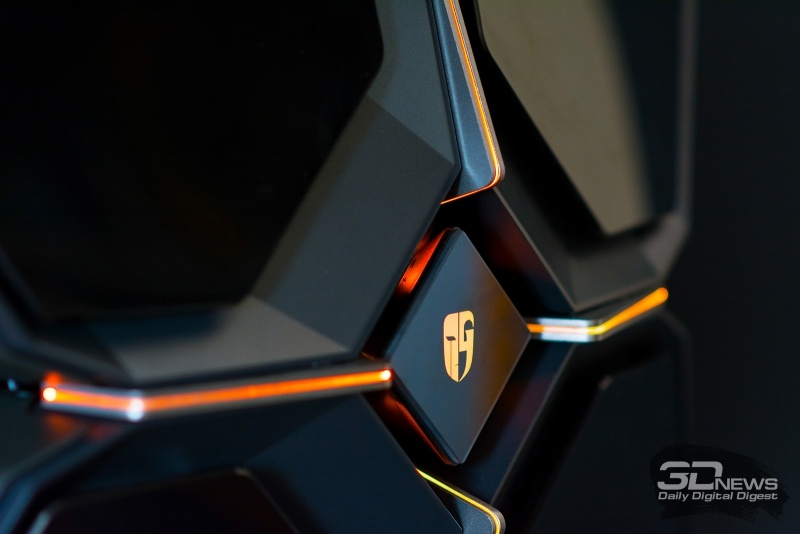

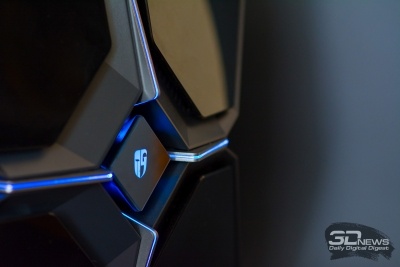

Еще в начале статьи я отметил, что передняя панель Deepcool Quadstellar оснащена подсветкой. «Крест животворящий» разделен на четыре зоны, которые настраиваются отдельно — об этом я расскажу позже. Логотип Gamer Storm тоже подсвечивается, прямоугольный ромб — это в том числе и клавиша включения. На левом верхнем торце корпуса расположены два порта USB 3.1 Gen1, а также 3,5-мм джеки для подключения наушников и микрофона.

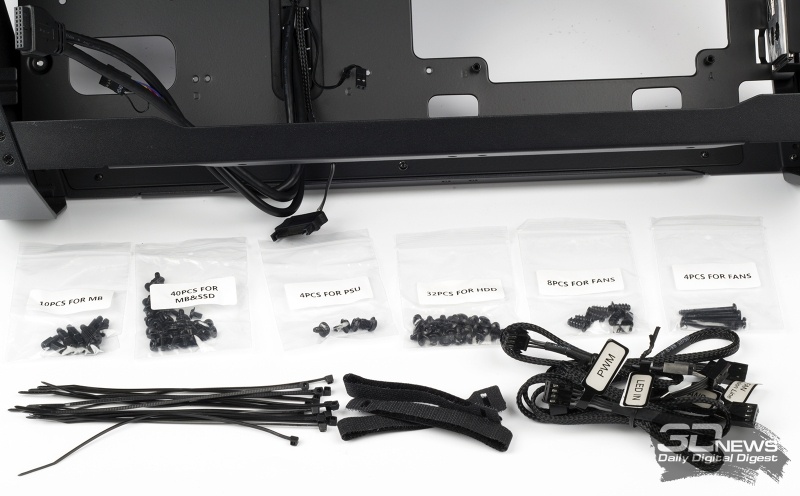

В комплекте с корпусом шли красочное и подробное руководство по сборке, а также весь необходимый крепежный инструмент, включая дополнительные переходники для подключения вентиляторов и подсветки. Удобно, что все винтики разложены по пакетикам и подписаны.

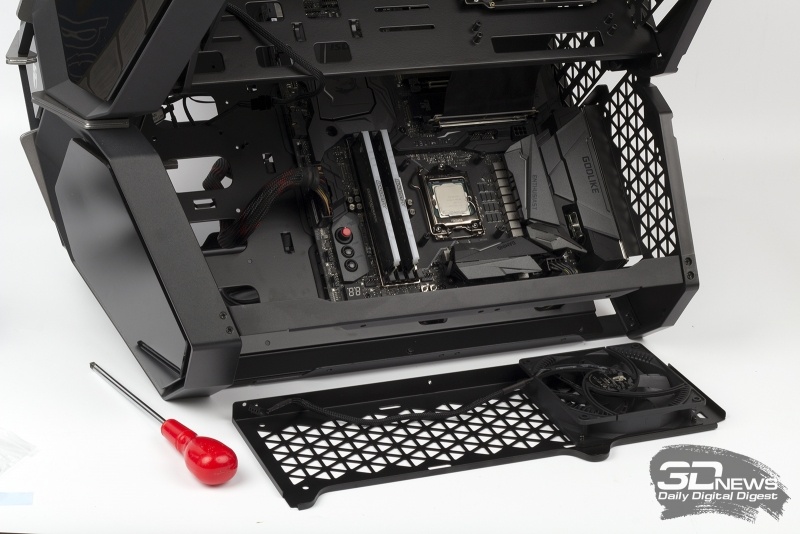

Для того чтобы приступить к сборке ПК, необходимо частично разобрать корпус, а именно снять с отсеков четыре металлические стенки. После этого предлагаю начинать сборку с установки системы водяного охлаждения, материнской платы и блока питания.

Начинать лучше всего именно с установки процессорного кулера. Смотрите, максимальная высота СО в Deepcool Quadstellar не должна превышать 110 мм, поэтому с таким корпусом есть смысл использовать систему жидкостного охлаждения. Устройство поддерживает установку одного 360-мм и одного 240-мм радиаторов. В первом случае элемент СВО крепится к пластине, прикрепленной на передней панели; во втором случае — к специальным салазкам, предусмотренным в нижней части отсека для установки матплаты. Радиаторы большего размера в корпус не войдут. Решетка под салазками оснащена съемным фильтром от пыли.

Для написания статьи мой выбор пал на необслуживаемую СВО с радиатором длиной 240 мм. Сначала я снял металлическую пластину, открутил имеющийся вентилятор Deepcool TF 120 и закрепил в ней радиатор «водянки». Затем я обратно закрепил пластину к передней панели при помощи двух винтов и трех «барашков». После этой процедуры можно приступать к установке материнской платы, но перед этим не забудьте закрепить в сокете центральный процессор и часть крепежного механизма СЖО.

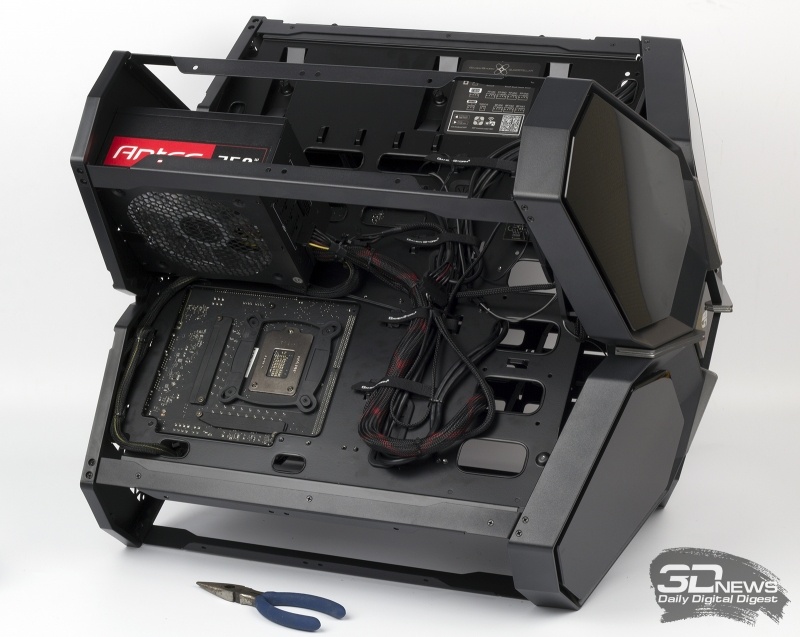

В нашей системе используется материнская плата MSI Z370 GODLIKE GAMING, она как раз выполнена в форм-факторе E-ATX. В целом ничего критичного в этом нет, однако PCB перекрыла отверстия для прокладки кабелей блока питания. После установки материнской платы закрепляем водоблок на центральном процессоре и приступаем к установке блока питания.

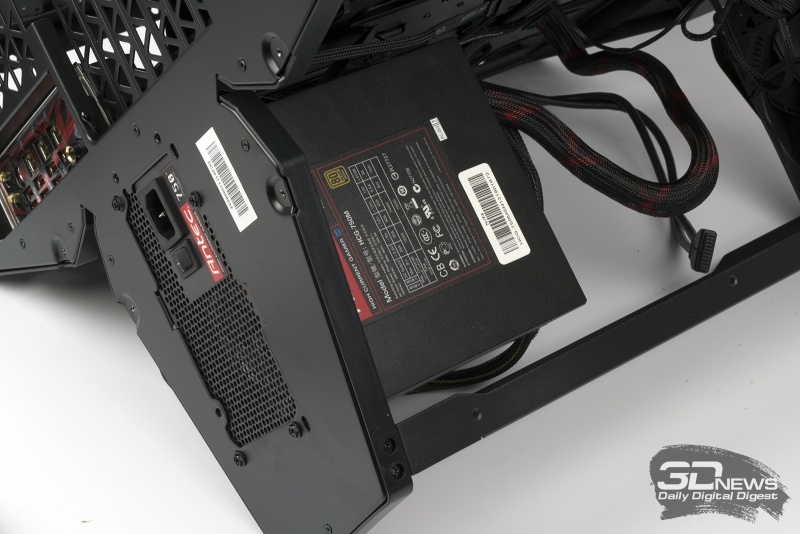

С инсталляцией блока питания проблем точно не возникнет. Свободного пространства за заградительной стенкой в Deepcool Quadstellar предостаточно. При этом шасси рассчитано так, что длины всех основных кабелей БП хватает для подключения материнской платы, видеокарты и накопителей.

После установки блока питания я принялся за подключение всех проводов, включая разъемы с I/O-панели корпуса.

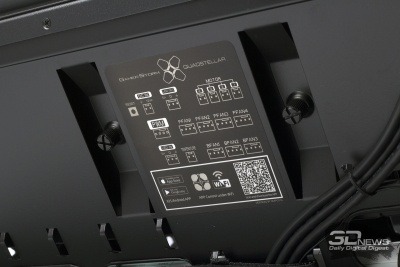

По умолчанию все корпусные вентиляторы Deepcool Quadstellar уже подключены к блоку управления. Рядом с ним есть информационная табличка, которая обязательно пригодится, если вы захотите каким-либо образом переподключить крыльчатки или установить другие нагнетатели. Лично я ничего трогать не стал, а просто более аккуратно переподключил имеющиеся провода.

Кстати, от блока управления идет термопара, которую можно закрепить на любом участке корпуса. Показатель температуры, определяемый этим датчиком, будет отображаться в мобильном приложении QuadStellar.

После установки СВО, матплаты и блока питания, а также подключения органов управления корпуса и интерфейсов осталось подключить накопители, видеокарту и, собственно говоря, подсветку.

С установкой жестких дисков никаких проблем не возникнет: закрепляем HDD в корзине — подключаем к нему провода. Видеокарту устанавливаем в самую последнюю очередь. Я решил поместить ее в отдельную секцию — так сборка выглядит гораздо брутальнее.

В нашей сборке есть пять элементов, оснащенных RGB-подсветкой. С материнской платой, видеокартой и оперативной памятью все ясно — для работы RGB нет необходимости в подключении каких-либо проводов. Поэтому остается только подключить вентиляторы с подсветкой и ленту.

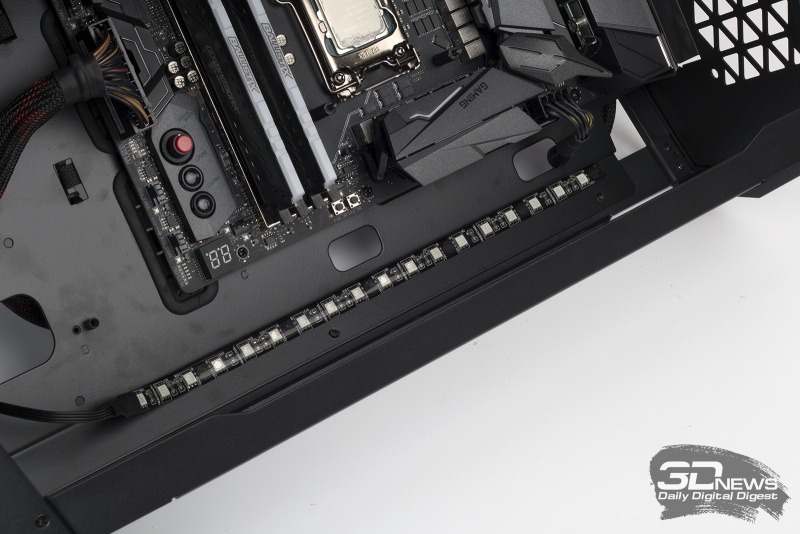

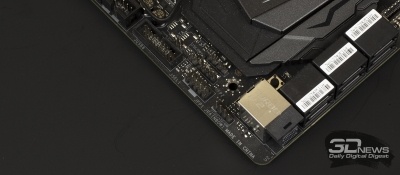

В нижней части MSI Z370 GODLIKE GAMING есть два разъема для подключения лент: JRGB для 12-вольтовой ленты и JRAINBOW для подключения 5-вольтовой адресуемой ленты. Я решил установить на «водянку» пару вентиляторов ENERMAX. К тому же они полностью совместимы с технологией Mystic Light. Разместить контроллер управления не составило особого труда: в комплекте идет двухсторонняя клейкая лента, а в Deepcool Quadstellar полно свободного места. Вентиляторы имеют собственный проприетарный разъем, при помощи которого они подключаются к контроллеру. Сам контроллер подключается к разъемам JRGB материнской платы и MOLEX блока питания.

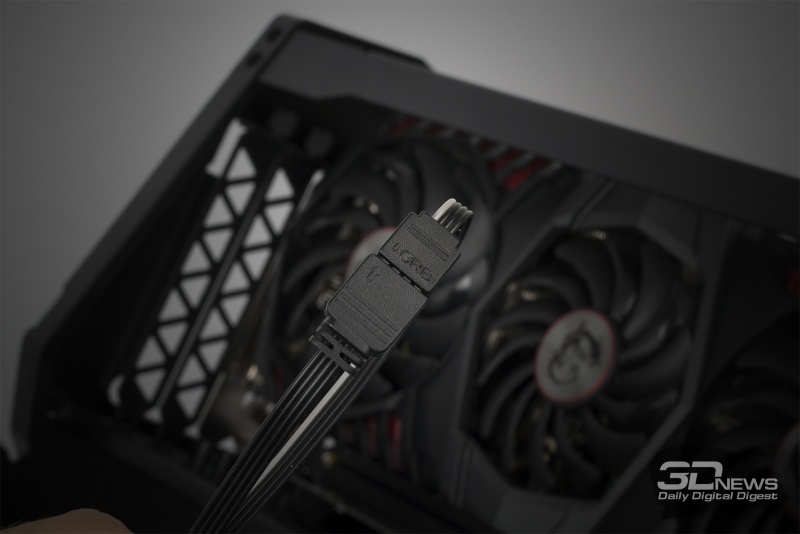

Вот, в принципе, и все. В комплекте с MSI Z370 GODLIKE GAMING шел разветвитель, позволяющий к одному разъему JRGB подключить сразу две ленты. Важно подключить ленту правильно. Для этого на коннекторах изображена стрелочка. При неправильном подключении RGB-лента попросту сгорит. То же самое касается и адресуемых 5-вольтовых лент.

В завершение остается только аккуратно закрепить все провода и проверить, чтобы ничего не торчало и не портило внешний вид.

Все, теперь можно устанавливать видеокарту, подключать ее к блоку питания и закрывать боковые стенки. Deepcool Quadstellar готов к первому запуску и последующей настройке подсветки, хотя даже без нее система уже выглядит очень и очень привлекательно.
