У домашнего пользователя сетевые накопители компании Western Digital, как правило, ассоциируются с чем-то простым, не требующим разбираться в сетевых технологиях и предлагающим при этом лишь базовый набор функций для хранения персональных данных и удалённого доступа к ним. Но в модельном ряду NAS этого производителя уже достаточно давно есть модели, которые не уступают по своим возможностям и характеристикам устройствам других игроков рынка персональных файловых хранилищ. Одна из таких моделей оказалась в нашей тестовой лаборатории. Речь идёт о двухдисковом NAS WD My Cloud Pro PR2100, который отличается целой массой различных интересных особенностей, но при этом стоит меньше своих конкурентов.
⇡#Комплект поставки
 |
 |
|
Комплект поставки WD My Cloud Pro PR2100 |
WD My Cloud Pro PR2100 поставляется в компактной картонной коробке с цветной полиграфией — такую несложно донести от магазина до дома в руках, хотя ручки у нее нет. Внутри, помимо самого накопителя, были найдены следующие аксессуары:
- адаптер питания со съёмным кабелем;
- сетевой Ethernet-кабель;
- листок с последовательностью действий по вводу устройства в эксплуатацию.
Подробное руководство пользователя на русском и других языках при необходимости можно скачать с сайта производителя. Также отметим, что модель WD My Cloud Pro PR2100 поставляется как без предустановленных жёстких дисков, так и с дисками общей ёмкостью 4, 8, 12, 16 и 20 Тбайт — на выбор пользователя. В нашем экземпляре были установлены два диска WD Red WD20EFRX, адаптированные для работы с NAS, ёмкостью по 2 Тбайт каждый.
⇡#Технические характеристики
| WD My Cloud Pro PR2100 | |
| HDD | 2 × 3,5" SATA II/III HDD |
| Файловая система | Внутренние жёсткие диски: EXT4; Внешние носители: FAT32, NTFS, HFS+J, exFAT |
| RAID, уровень | JBOD, Режим объединения дисков, RAID 0/1 |
| Процессор | Intel Pentium N3710 1,6 ГГц |
| Оперативная память | 4 Гбайт DDR3L |
| Сетевые интерфейсы | 2 × Gigabit Ethernet RJ-45 |
| Дополнительные интерфейсы | 2 × USB 3.0 |
| Протоколы | AFP, NFS, FTP, WebDAV, iSCSI, SSH, SNMP, Samba, HTTP |
| Клиенты | Windows 7 и более современные, Mac OS X 10.8 и более современные; iOS 7 и более современные, Android 4.0 и более современные |
| Система охлаждения | 1 × вентилятор 70 × 70 мм |
| Габариты, мм | 217 × 109 × 148 |
| Гарантия, мес. (с предустановленными HDD/ без HDD) |
36 / 24 |
| Ориентировочная цена*, руб. (без HDD / 4 / 8 / 12 / 16 / 20 Тбайт) |
33 353 / 49 890 / 59 220 / 67 284 / 77 312 / 86 619 |
*Средняя цена по «Яндекс.Маркету» на момент написания статьи.
 |
 |
|

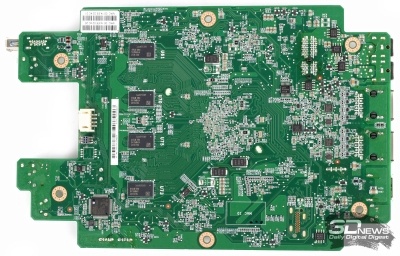

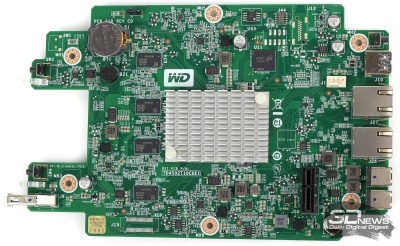

Основная системная плата WD My Cloud Pro PR2100 |
Слово Pro в названии накопителя добавлено неспроста. Дело в том, что в основе этого устройства лежит процессор Intel Pentium N3710 – самый мощный из линейки Intel Braswell. У NAS других производителей такой процессор можно встретить лишь на самых дорогих моделях, стоимость и возможности которых существенно превышают таковые для WD My Cloud Pro PR2100. Процессор имеет архитектуру Airmont, изготавливается по 14-нанометровому техпроцессу и работает с базовой тактовой частотой 1,6 ГГц с возможностью её увеличения до 2,56 ГГц. У него 2 Мбайт кеш-памяти второго уровня, а ещё одно отличие — очень низкий показатель тепловыделения: всего 6 Вт.
Центральный процессор со снятым радиатором
Данный процессор имеет интегрированное графическое ядро Intel HD Graphics 405 восьмого поколения с шестнадцатью исполнительными устройствами, работающее в диапазоне частот от 400 до 700 МГц. Для пользователя домашнего NAS наверняка будет важно, что адаптер работает с разрешением 4K UHD 3840 × 2160 точек (2160p) при частоте 30 Гц или 2560 × 1600 для 60 Гц, а также может вести декодирование данных на аппаратном уровне в форматах H.264 (AVC), MPEG-4 Part 2, MPEG-2 и VC-1. У него ещё есть HDMI-интерфейс, но на самом сетевом накопителе данного выхода не предусмотрено.
 |
 |
|

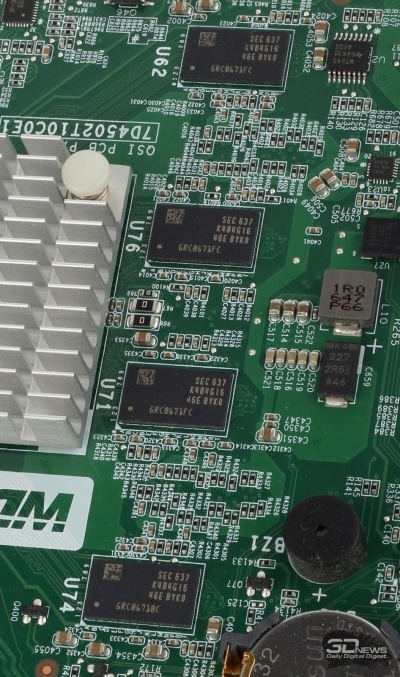

Модули оперативной памяти Samsung K4B4G1646E-BYK0 |
Процессор Intel Pentium N3710, как и другие модели семейства Intel Braswell, имеет встроенный двухканальный контроллер оперативной памяти. Он работает с памятью DDR3L-1600, а её максимально допустимый объём ограничен значением 8 Гбайт. На системной плате WD My Cloud Pro PR2100 распаяно восемь модулей Samsung K4B4G1646E-BYK0 ёмкостью 512 Мбайт каждый. Таким образом, всего у WD My Cloud Pro PR2100 имеется 4 Гбайт ОЗУ DDR3L-1600. Увеличить объём ОЗУ в данном случае не представляется возможным.
Микроконтроллер ARM STM32F0
На борту сетевого накопителя присутствует два гигабитных сетевых интерфейса, представленных широко распространёнными контроллерами Realtek RTL8111H с шиной PCI Express. Контроллер SATA встроен в процессор. Он работает с двумя интерфейсами 6 Гбит/с, что полностью соответствует спецификации NAS. Внешних портов eSATA у новинки нет, зато есть два порта USB 3.0, которые также реализованы при помощи встроенного в процессор контроллера. Остаётся отметить, что для управления устройством на системной плате установлен микроконтроллер ARM STM32F0 от компании STMicroelectronics.
Аппаратное оснащение WD My Cloud Pro PR2100 во многом весьма необычно. Так, непривычно видеть у NAS такого класса процессор Intel Pentium. Но ещё куда удивительнее было узнать, что у этого сетевого накопителя задублирован разъём питания – прямо как у очень дорогих моделей, рассчитанных на непрерывную работу в большом офисе! В комплекте поставки с устройством есть только один блок питания, но при желании всегда можно докупить второй. В целом элементная база новинки не только соответствует заявленным техническим характеристикам, но и заслуживает глубокого уважения за оригинальность и проработку.
⇡#Внешний вид
 |
 |

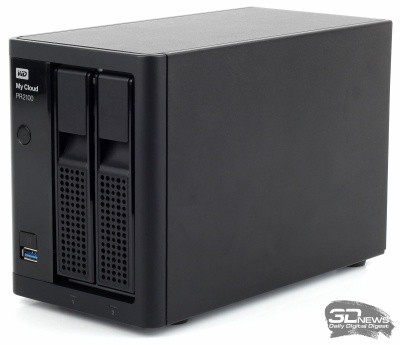

Внешний вид WD My Cloud Pro PR2100

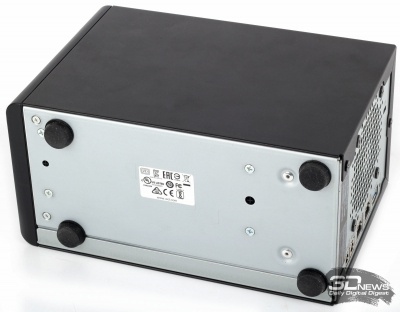

В отличие от подавляющего большинства и дорогих, и не очень сетевых накопителей, представленных сегодня на рынке, новинка выполнена не в пластиковом, а в металлическом корпусе, окрашенном в чёрный матовый цвет. Смотрится устройство дорого и благородно. Лишь лицевая панель с отсеком для дисков традиционно изготовлена из пластика. Неокрашенными остались только задняя и нижняя части корпуса. На боковых металлических стенках, ближе к лицевой панели, размещены вентиляционные отверстия, через которые воздух попадает внутрь устройства. Ну а на нижней поверхности закреплены мягкие ножки, которые не позволяют устройству скользить по столу или полке, а также гасят вибрации.
Лицевая панель
На лицевой панели можно увидеть как практичный матовый пластик, так и декоративный глянцевый. Две трети её площади занимает дисковый отсек. Вместо общей дверцы здесь использованы отдельные открывающиеся панели с вентиляционными решётками для каждого диска. Под панелями написаны порядковые номера, а для информирования пользователя об активности или сбоях в работе имеется светодиодный индикатор. Слева от дискового отсека размещена декоративная панель с круглой кнопкой управления питанием, прямоугольной клавишей для инициации процесса копирования с подключённых внешних носителей данных и портом USB 3.0 для подключения этих носителей.

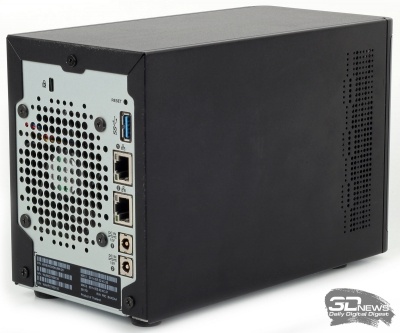

Задняя панель
Все остальные указанные в спецификации интерфейсы расположены на задней поверхности устройства. В один вертикальный ряд здесь выстроены два разъёма для подключения адаптеров питания, два Ethernet-порта RJ-45, порт USB 3.0 и утопленная вглубь корпуса кнопка сброса всех настроек. Чуть выше расположено отверстие для крепления замка безопасности типа Kensington. Ну а почти всё оставшееся пространство занято вентиляционной решёткой, за которой скрывается 70-миллиметровый вентилятор. Система охлаждения устроена по классической схеме: воздух засасывается вентилятором через отверстия на лицевых панелях дисковых салазок и на боковых стенках, проходит сквозь всю внутреннюю часть корпуса, нагревается, охлаждая при этом диски и электронные компоненты, и выходит наружу через вентиляционную решётку на задней стенке корпуса.
⇡#Монтаж жёстких дисков и внутреннее строение
В отличие от большинства других NAS, в конструкции WD My Cloud Pro PR2100 отсутствую дисковые салазки. Это лишает его возможности установки 2,5-дюймовых жёстких дисков и SSD, зато существенно упрощает монтаж и демонтаж обычных, 3,5-дюймовых дисков. К тому же конструкция без салазок в данном случае получилась гармоничной, без лишних элементов, подверженных вибрации.
 |
 |
|

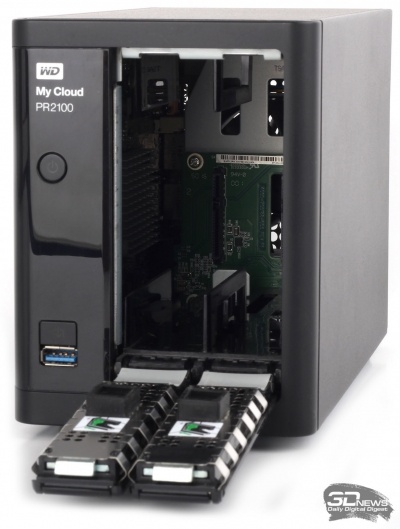

Дисковый отсек |
Дверцы дискового отсека имеют комбинированную конструкцию с большой резиновой накладкой в центре, обеспечивающей надёжный контакт диска с разъёмами на плате и не позволяющей ему вибрировать при работе. Качество исполнения каждого элемента достойно высшей оценки – диски ни за что не цепляются ни при монтаже, ни при демонтаже.
 |
 |
|
Внутреннее строение корпуса |
Самостоятельно разбирать корпус WD My Cloud Pro PR2100 пользователю не придётся — у этого устройства нет сменных модулей памяти, а диски устанавливаются с лицевой панели. Тем не менее сделать это совсем несложно. Интересно другое. Сняв внешний п-образный кожух, мы ожидали увидеть под ним жёсткий каркас из металлического профиля. Каково же было наше удивление, когда внутри фактически обнаружился ещё один корпус с целиковыми металлическими панелями. Такое строение делает устройство необычайно жёстким и защищённым от различных внешних воздействий. Сломать или повредить двойные металлические стенки случайно будет очень сложно. Это ещё один плюс в копилку достоинств, связанных с надёжностью WD My Cloud Pro PR2100.
Крепление системной платы
Внутренний корпус также можно разобрать. К одной из его стенок вертикально крепится системная плата. Дополнительная системная плата с интерфейсными разъёмами для подключения жёстких дисков закреплена на поперечной металлической перегородке. В целом внутреннее строение новинки вызывает ощущение, что это устройство делалось не наспех, а экономия на материалах и технологиях производства не ставилась на первое место и никак не повлияла на качество и надёжность. Удешевлением механической конструкции сегодня грешат почти все производители NAS, а Western Digital, на удивление всем, демонстрирует обратное. Это очень приятно.
