Доброго времени суток.
Разбираясь с программированием микроконтроллеров Stm32, решил попробовать установить (операционную систему реального времени) ОСРВ — FreeRTOS и столкнулся с рядом трудностей. В интернете есть множество статей, но внятной инструкции я не нашёл, поэтому всех заинтересовавшихся прошу под кат.

Итак для начала определимся что необходимо иметь:

  • Отладочная плата Stm32VLDiscovery
  • Установленную IDE Keil ARM 5 и выше
  • Желание раразбираться в новом

Если вы уже разрабатывали что-либо для семейства STM32F1x в Keil, то можете пропустить этот абзац. Для начала необходимо установить пакеты для разработки для семейства STM32F1x, это делается следующим образом:

  1. Запускаем Keil.

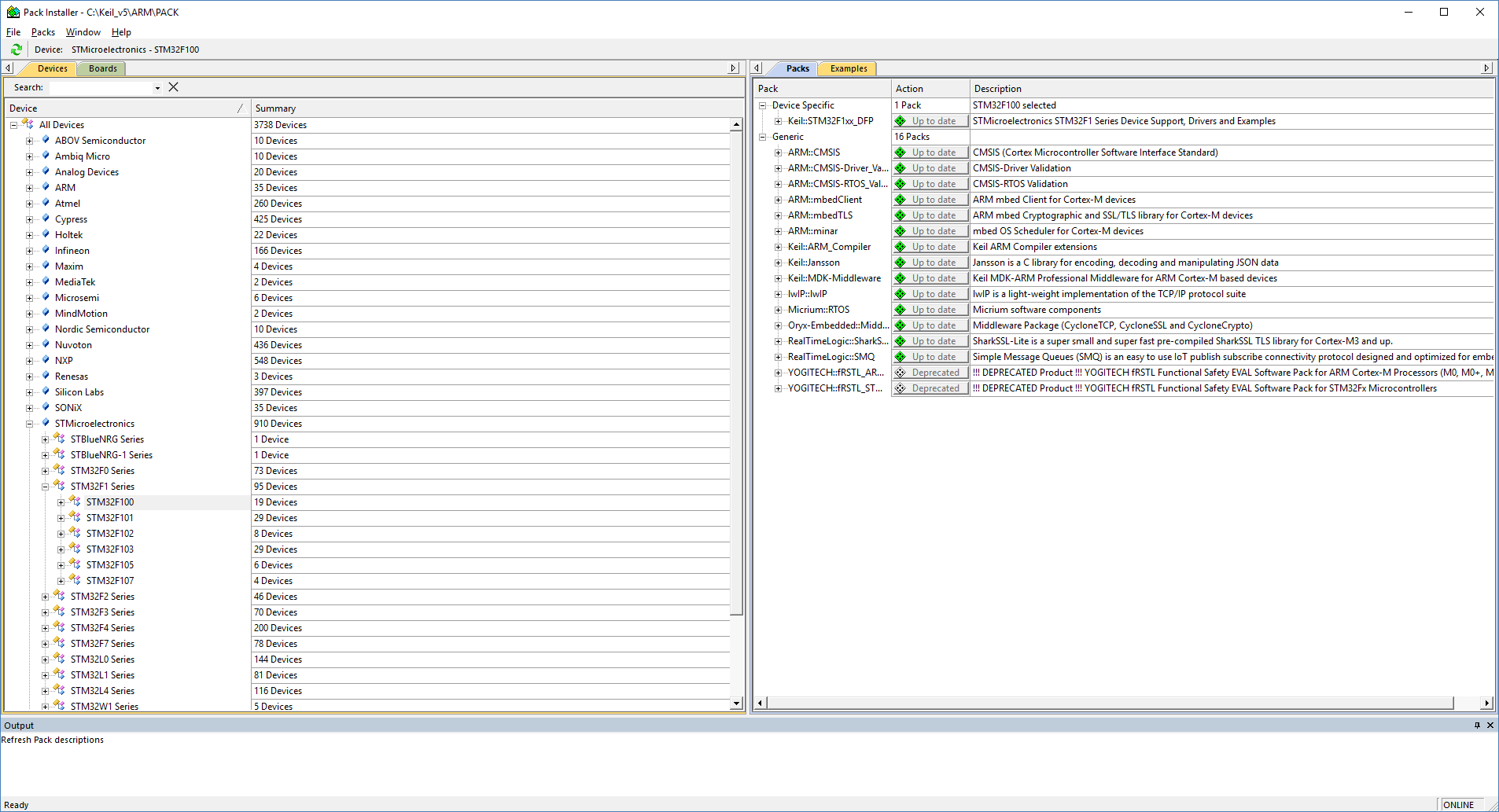

  2. Надимаем на кнопку Pack Installer в панели Установка FreeRTOS для Stm32vlDiscovery - 1
  3. В открывшемся окне нажимаем кнопку Check For Updates (ждём обновления списка пакетов)
  4. Выбираем в дереве STMicroelectronics->STM32F1 Series->STM32F100 и устанавливаем все пакеты

На этом подготовка среды разработки закончена.
Переходим непосредственно к созданию проекта с использованием FreeRTOS.
Первое что необходимо сделать это скачать свежий дистрибутив ОСРВ с официального сайта www.freertos.org, на момент написания статьи последней версией была FreeRTOSv9.0.0. Итак мы получили внушительный архив, распаковываем его в любое место (сразу скажу что 99% из него нам не понадобится, так что не пугайтесь рамера получившейся папки у меня более 200 Мб).

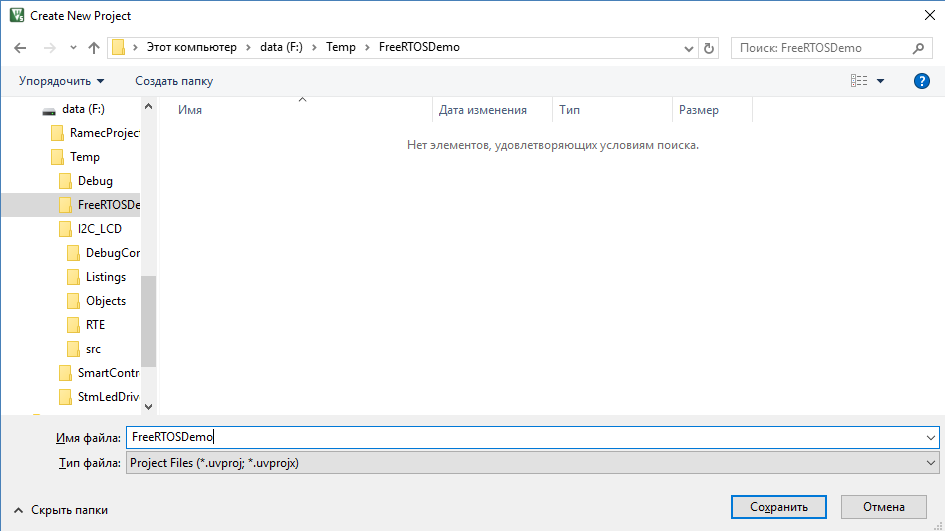

Теперь нам необходимо создать новый проект в Keil.

Установка FreeRTOS для Stm32vlDiscovery - 2

Я назвал его FreeRTOSDemo, вы можете выбрать любое подходящее название, главное чтобы в пути размещения проекта не было пробелов и русских букв.

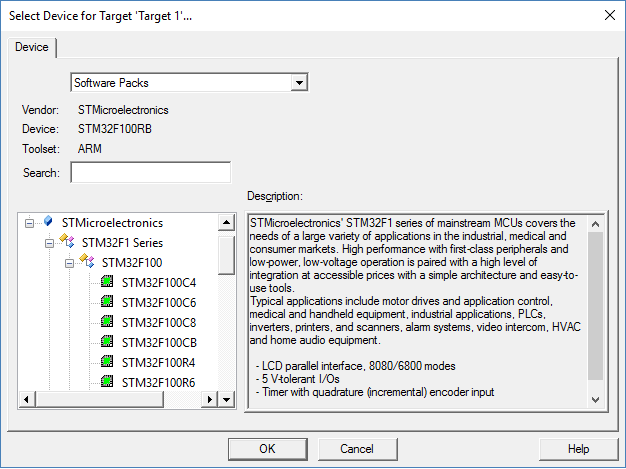

Теперь нам необходимо выбрать наш чип, я тестировал на отладочной плате STM32VLDiscovery c чипом STM32F100RB соответственно выбирал именно его.

Установка FreeRTOS для Stm32vlDiscovery - 3

Установка FreeRTOS для Stm32vlDiscovery - 4

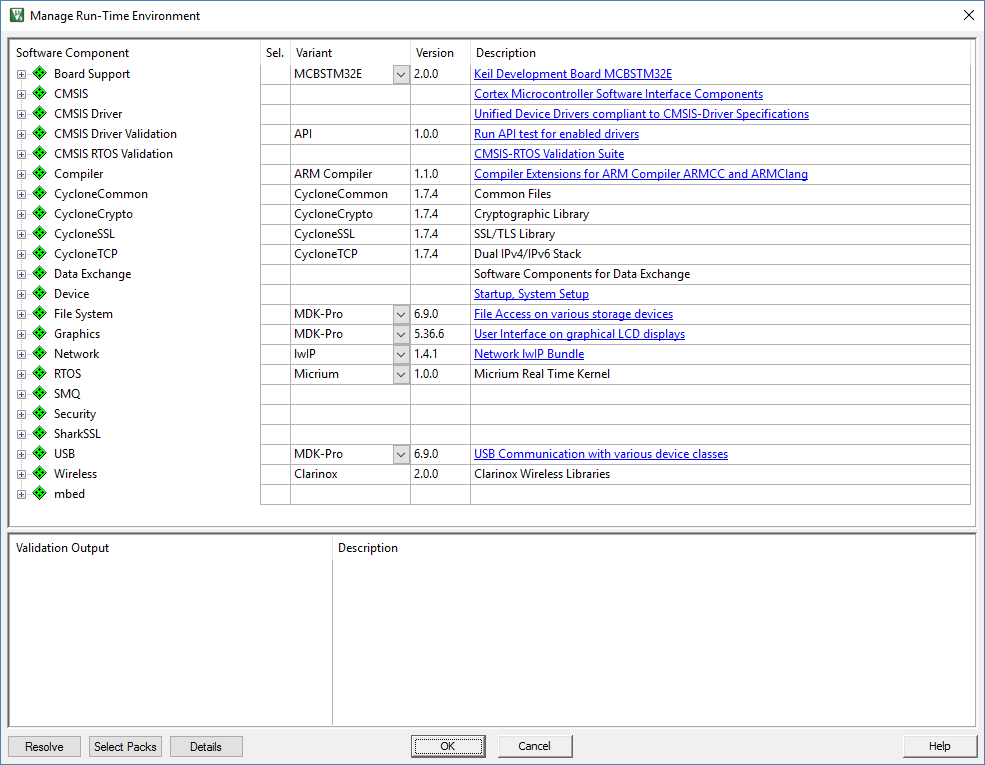

После выбора чипа, необходимо выбрать библиотеки которые мы будем использовать. Нам понадобится библиотека CMSIS и StdPeriph. На рисунках далее показан минимальный выбор компонентов, чтобы проверить работу ОСРВ и помигать диодиками (это касается библиотеки StdPeriph, CMSIS нужна обязательно).

Установка FreeRTOS для Stm32vlDiscovery - 5

Установка FreeRTOS для Stm32vlDiscovery - 6

Установка FreeRTOS для Stm32vlDiscovery - 7

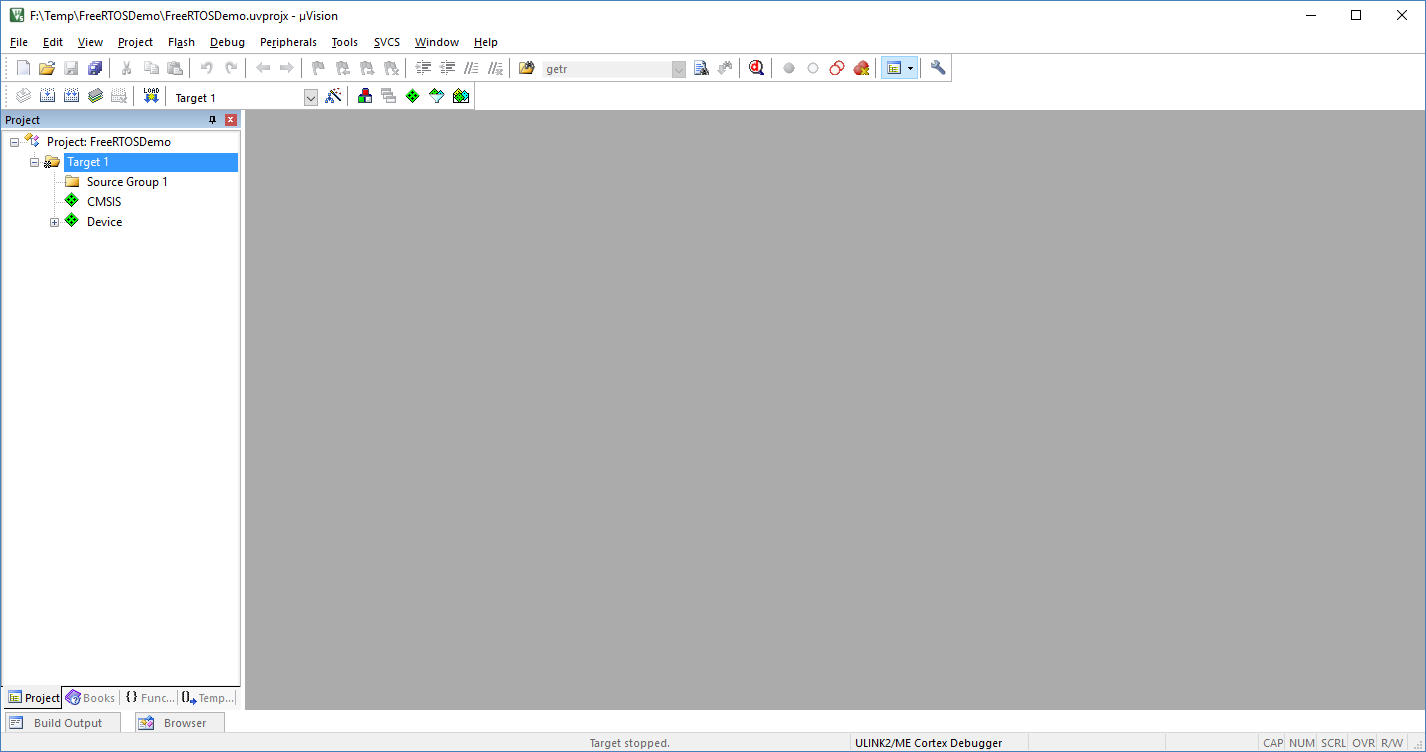

Итак мы создали проект, он выглядит следующим образом:

Установка FreeRTOS для Stm32vlDiscovery - 8

Далее для удобства в проекте создаем несколько групп, чтобы в последствии не получилась мешанина из файлов.

Установка FreeRTOS для Stm32vlDiscovery - 9

Всё готово к копированию файлов ОСРВ в проект. Создадим папку FreeRTOS в папке проекта.
Из папки FreeRTOSv9.0.0FreeRTOSSource копируем все *.с файлы в созданную папку FreeRTOS. Туда же копируем папку include.
Из папки FreeRTOSv9.0.0FreeRTOSSourceportableRVDSARM_CM3 копируем файлы *.с и *.h в соответвующие им места папки FreeRTOS нашего проекта.
Из папки FreeRTOSv9.0.0FreeRTOSSourceportableMemMang копируем файл heap_2.c.
Из папки FreeRTOSv9.0.0FreeRTOSDemoCORTEX_STM32F103_Keil копируем файл FreeRTOSConfig.h.
После всех манипуляций должно получится следующее:

Установка FreeRTOS для Stm32vlDiscovery - 10

Установка FreeRTOS для Stm32vlDiscovery - 11

Далее нам необходимо добавить файлы в соответствующие группы в проекте, а также создать файл main.c c основным текстом программы.
В итоге должна получится следующая структура проекта.

Установка FreeRTOS для Stm32vlDiscovery - 12

Для того чтобы проект компилировался в его настройках необходимо указать все пути к *.h файлам, а также прописать дерективу USE_STDPERIPH_DRIVER.

Установка FreeRTOS для Stm32vlDiscovery - 13

Теперь осталось изменить несколько строк в файле FreeRTOSConfig.h, для корректной работы:

#define configCPU_CLOCK_HZ			( ( unsigned long ) 72000000 )	/*на*/
#define configCPU_CLOCK_HZ			( ( unsigned long ) 24000000 )

#define configTOTAL_HEAP_SIZE		( ( size_t ) ( 17 * 1024 ) )   /*на*/
#define configTOTAL_HEAP_SIZE		( ( size_t ) ( 5 * 1024 ) )

И добавляем следующие строки после #define FREERTOS_CONFIG_H

#define xPortSysTickHandler SysTick_Handler
#define xPortPendSVHandler PendSV_Handler
#define vPortSVCHandler SVC_Handler

После этого в файле main.c пишем простейшую программу для мигания светодиодами.

#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"

GPIO_InitTypeDef port;
uint8_t state;

void vFreeRTOSInitAll()
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
    GPIO_StructInit(&port);
    port.GPIO_Mode = GPIO_Mode_Out_PP;
    port.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_8;
    port.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &port);
}

void vLedTask (void *pvParameters)
{
    while(1)
    {
	if (state == 0)
	{
      GPIO_SetBits(GPIOC,GPIO_Pin_9);
		GPIO_ResetBits(GPIOC,GPIO_Pin_8);
	    state = 1;
			vTaskDelay(500);
	}
	else
	{
	    GPIO_ResetBits(GPIOC,GPIO_Pin_9);
		GPIO_SetBits(GPIOC,GPIO_Pin_8);
	    state = 0;
			vTaskDelay(500);
	}
    }
    vTaskDelete(NULL);
}

int main(void)
{
		vFreeRTOSInitAll();
    xTaskCreate(vLedTask,(signed char*)"LedTask", configMINIMAL_STACK_SIZE,
					NULL, tskIDLE_PRIORITY + 1, NULL);
    vTaskStartScheduler();
}

Теперь можно собрать проект и залить прошивку в микроконтроллер, после перезагрузки наблюдать мигающие светодиоды.
