Всем привет! Ниже вас ждет история о том, как покупка лампы обернулась приездом одной из самых долгожданных новинок в сфере СХД — массива Pure Storage. Осторожно, много фото!

Эта история началась с того, что наша милая PR-менеджер Галя заказала на AliExpress ночник. Ну, знаете, такую небольшую лампу, призванную создавать ощущение уюта по ночам.

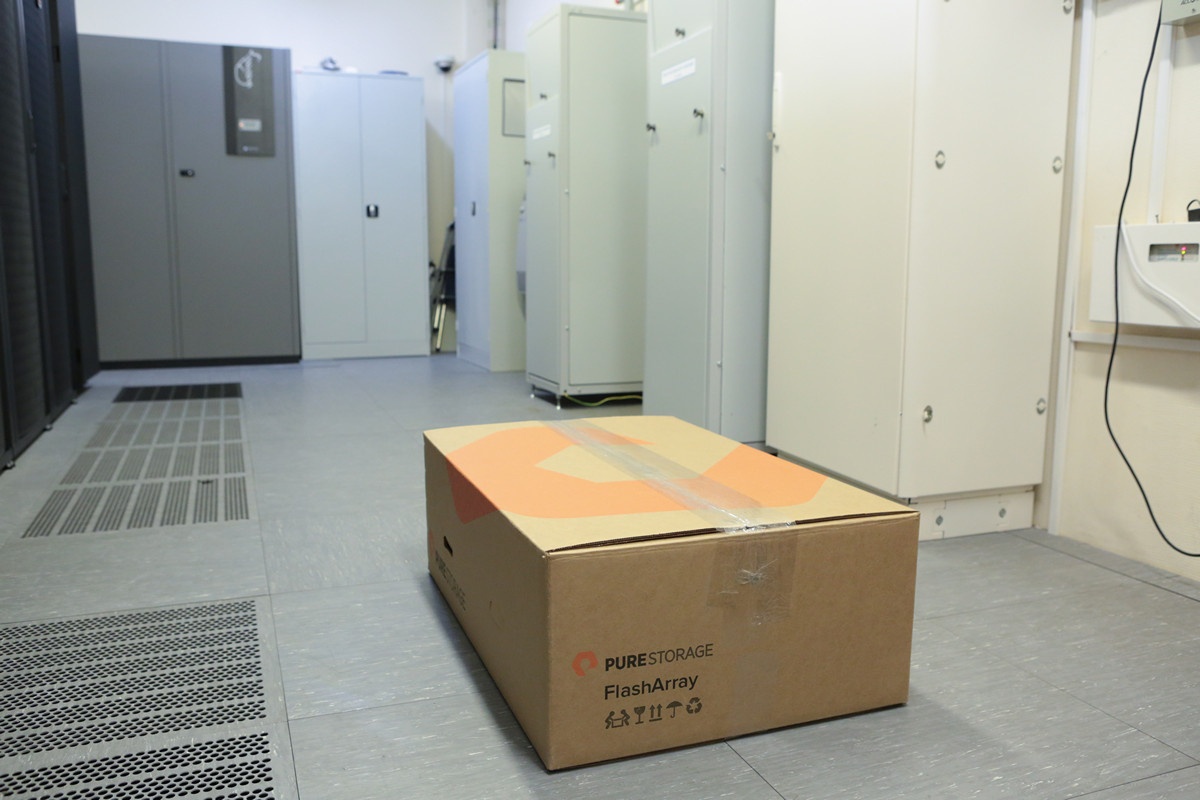

Через месяц ей доставили вот такую коробку:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 2

Галя даже поднять её не смогла — пришлось звать нас с тележкой:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 3

Открыв коробку, мы немало удивились — это же первая в России СХД Pure Storage FlashArray, модель //m20 с 38 Тб Flash (почему – читайте здесь)!

Как говорится, шутки в сторону, давайте рассмотрим полученный аппарат. Массив состоит из двух контроллеров в одном шасси высотой 3U. Модули SSD устанавливаются в контроллерное шасси pack’ами по 10 модулей. Дополнительные дисковые полки тоже состоят из двух pack'ов. m20 расширяется до 40 SSD-модулей, ниже мы подробно расскажем о них.

При объёме SSD-модуля в 7 Tб и при включенной дедупликации с компрессией можно получить на почти базовой модели более 250 TБ эффективной емкости. Неплохо.

Массив Pure Storage m20 без передней панели:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 4

Конкретно в наш массив установлен один capacity pack из 10 модулей SSD по 3,8 Tб каждый. Это дает чуть меньше 21 Тб места для уникальных данных, или 63—100 Тб с учетом технологий дедупликации и сжатия.

Коробку при транспортировке немного помяли, на производительность массива это не повлияло. Почта России с AliExpress — что поделать. Хорошо еще, что в почтовый ящик не засунули :)

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 5

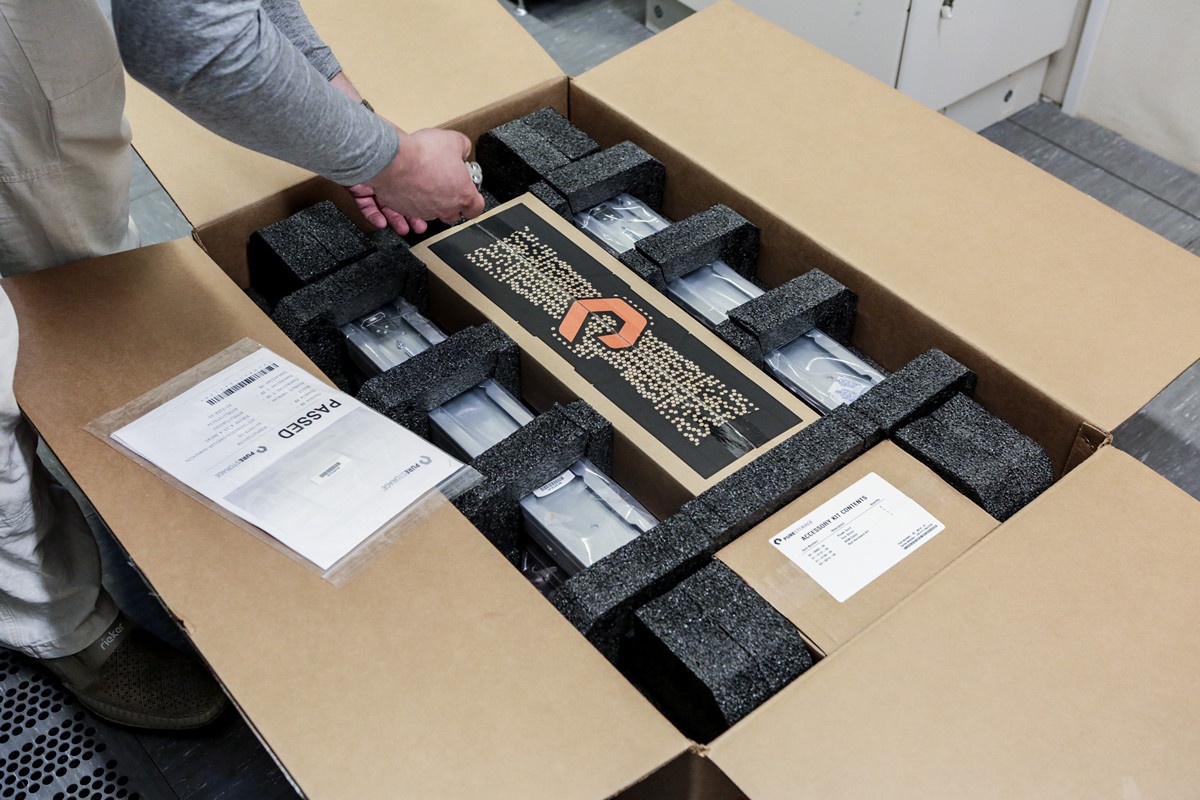

И вот, наконец, мы приступили к «вскрытию». Массив упакован качественно, на фото видно подробную инструкцию по установке.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 6

Посередине лежит коробка с лицевой панелью, справа — с кабелями питания и KVM.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 7

Распаковываем коробки, достаём лицевую панель и монтажные рельсы:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 8

«Ну и лампа! — недоумевает Галя. — Куда же я такую поставлю?»

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 9

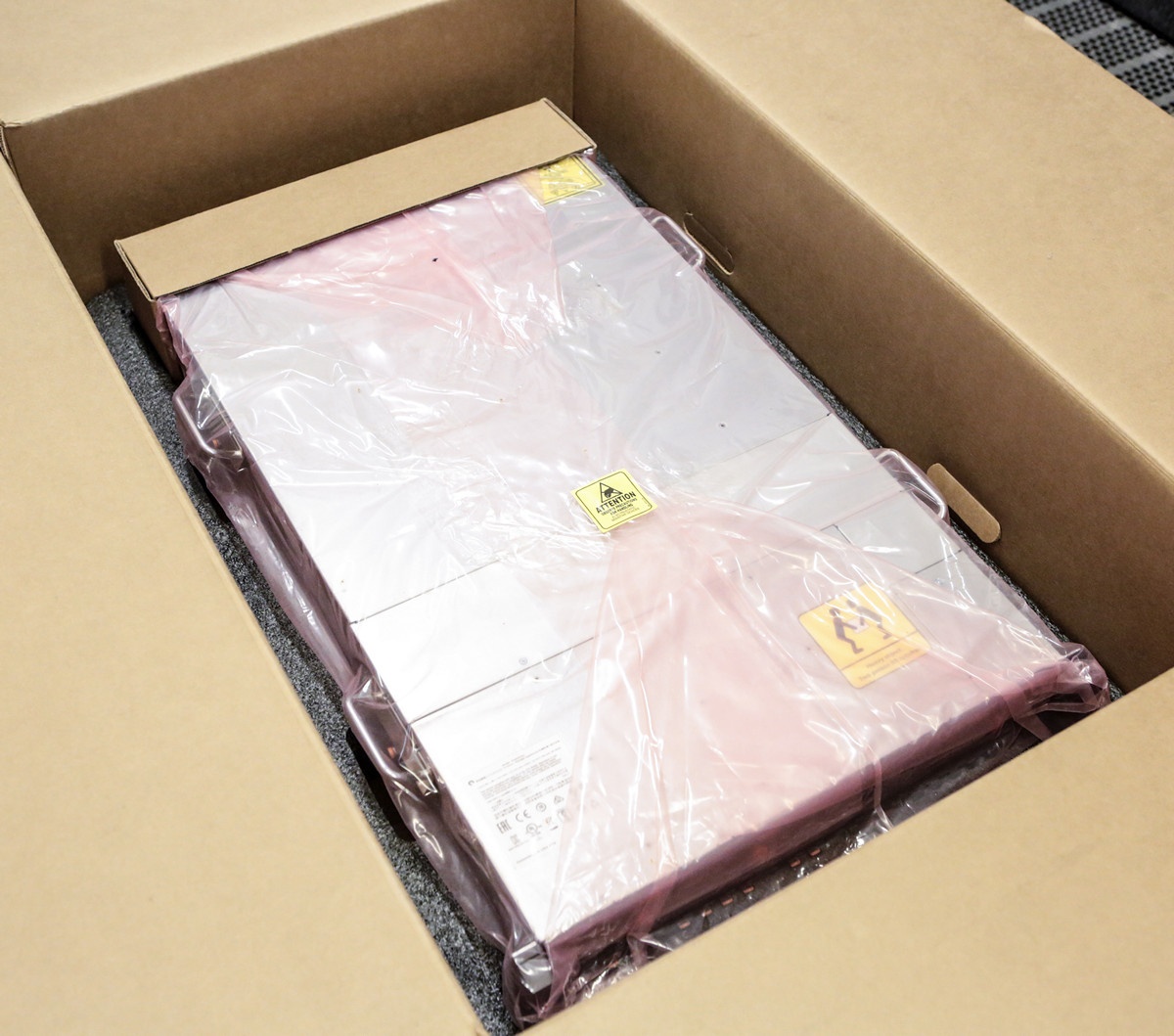

m20 R2 упакован в полиэтилен, для дополнительной защиты лицевая часть массива защищена картоном.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 10

Tefal Pure Storage: мы заботимся о вас:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 11

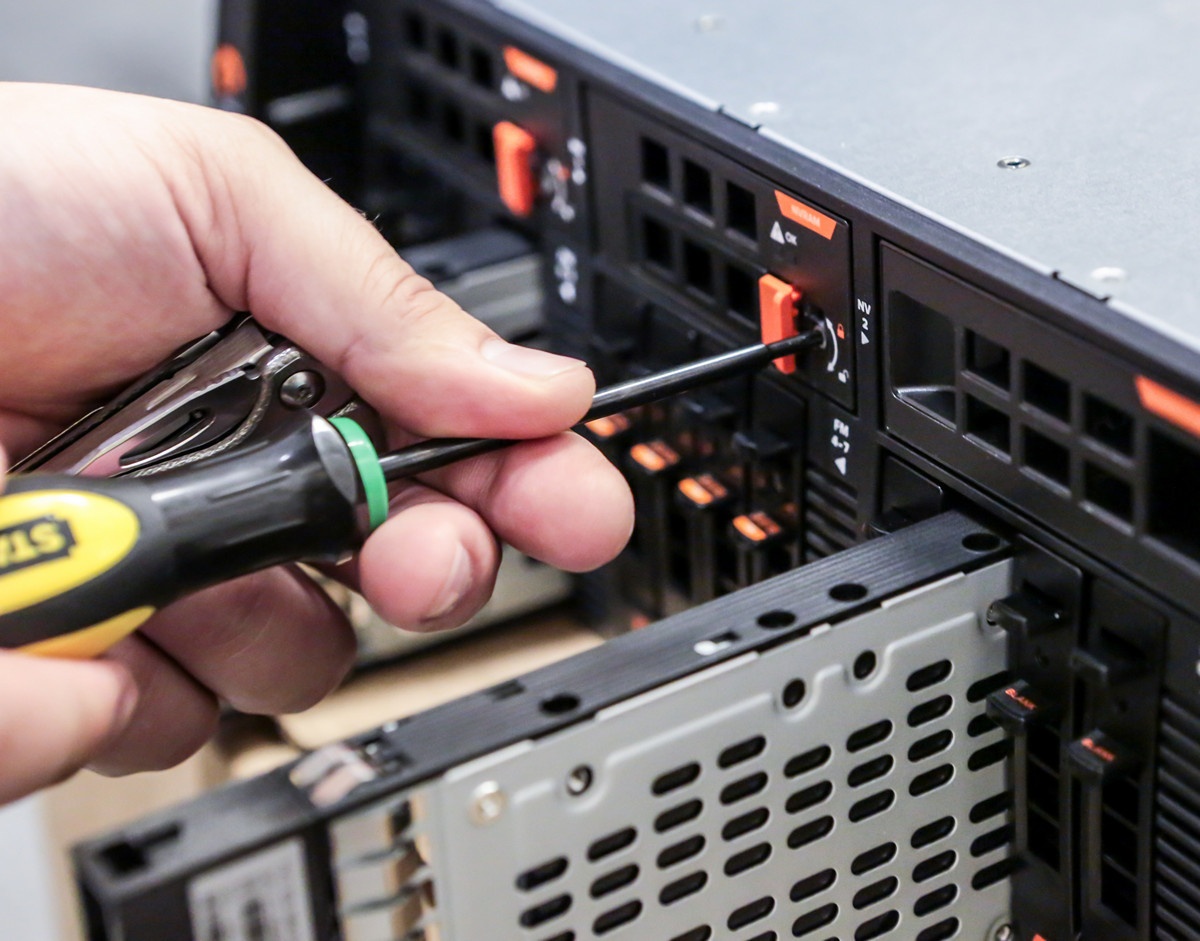

На лицевой стороне, помимо SSD-модулей, расположены модули NVRAM. В m20 R2 устанавливается два NVRAM по 8 Гб каждый. NVRAM и SSD закручиваются винтами со шлицем torx, что предотвращает возможность случайно достать не тот модуль.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 12

Ребята даже отвертку специально для этого приложили!

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 13

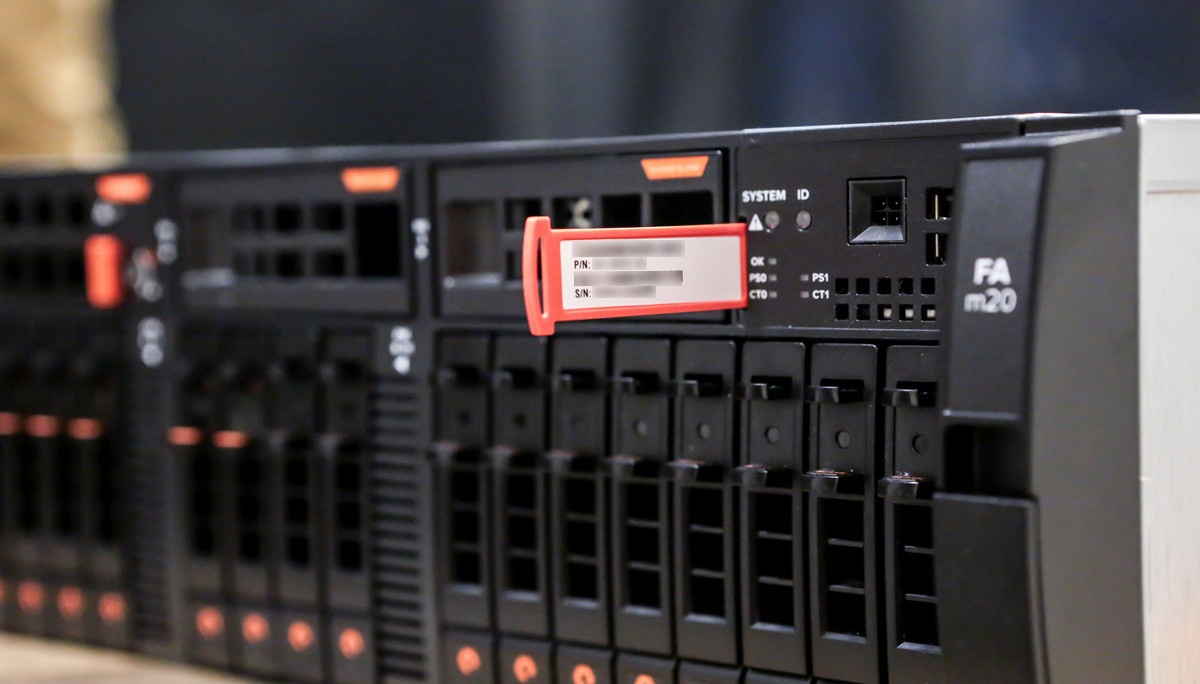

Выдвижная бирка с серийным номером — удобное решение. К сожалению, встречается не на каждом сервере или СХД.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 14

Откручиваем винты и достаём NVRAM и SSD-модули.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 15

NVRAM-модуль отдельно. Как видно, много места в контроллерном шасси он не занимает.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 16

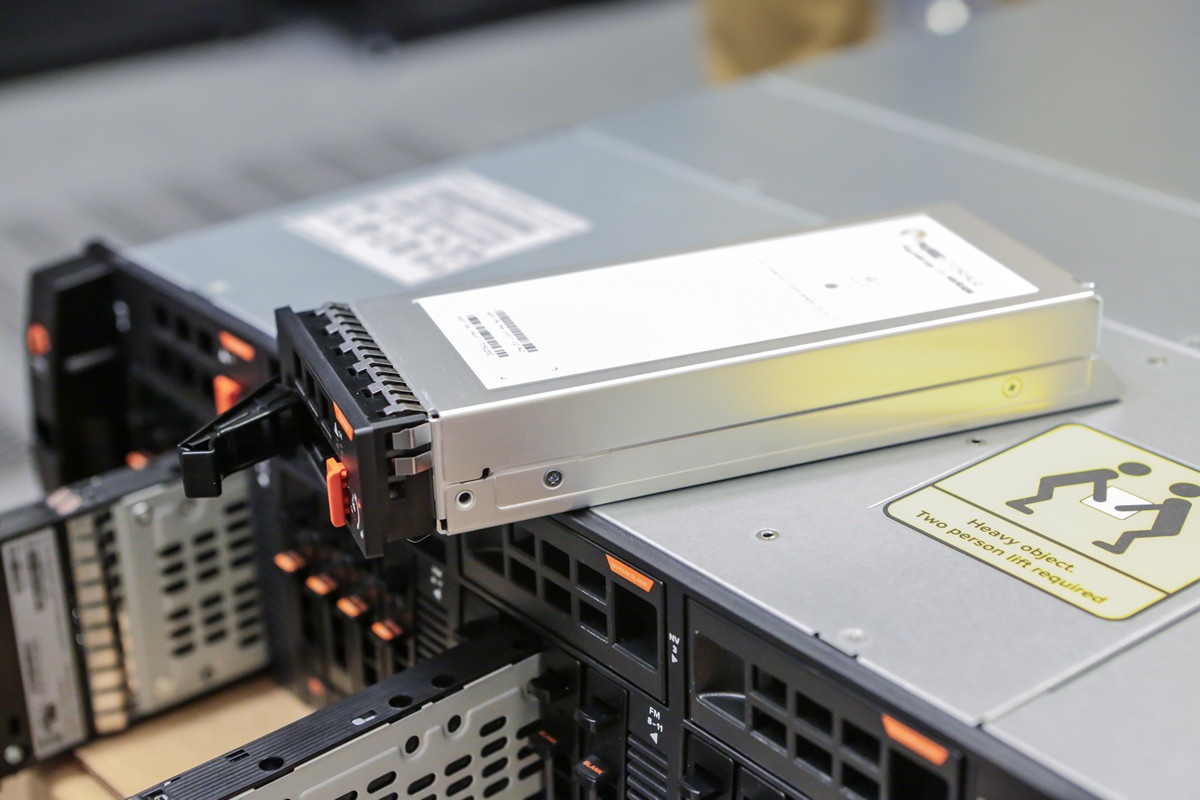

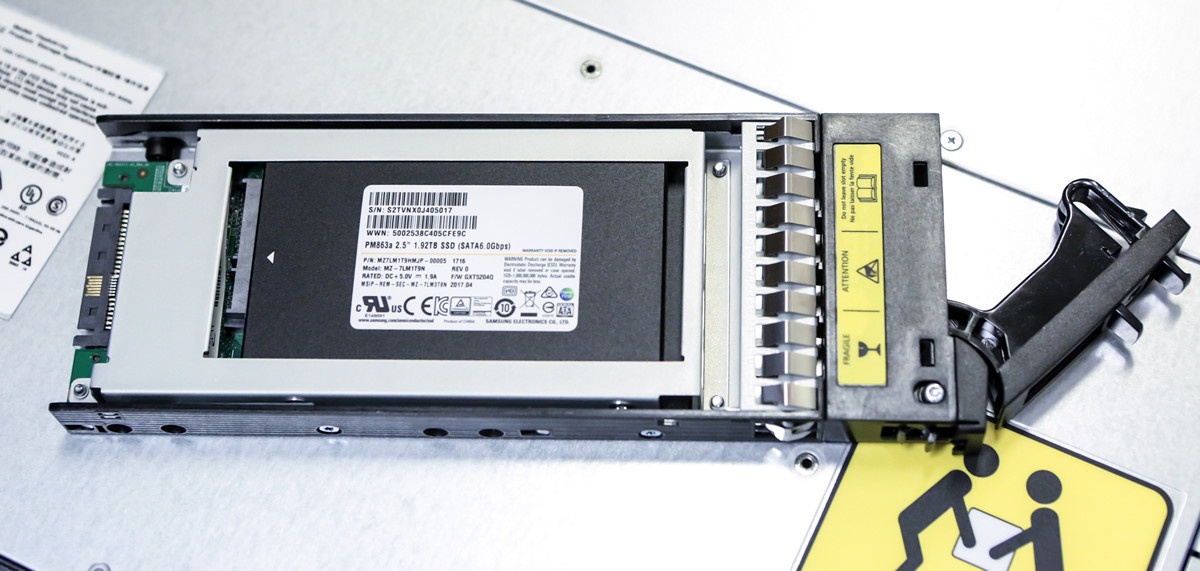

Обещанный SSD-модуль объёмом 3,8 Тб вблизи. На самом деле он состоит из двух SSD-дисков Samsung PM863a, каждый объёмом 1,92 TБ. Диски выполнены по технологии V-NAND.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 17

Производителем Pure Storage заявлен выпуск новых моделей СХД с дисками NVMe. После выхода новых моделей можно произвести обновление имеющейся m20 R2 до NVMe без потери данных. Отвечает за такой апгрейд технология Pure EverGreen, позволяющая «на ходу» модернизировать любой контроллер в старшую модель.

А вот так выглядит массив сзади:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 18

Слева видны два блока питания, остальное пространство занимают два контроллера m20 R2.

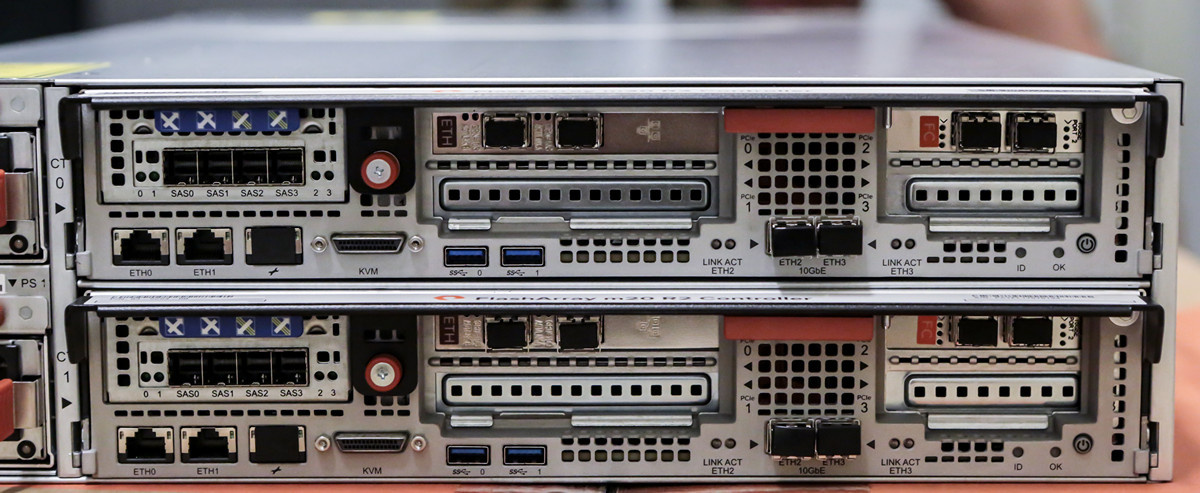

Давайте подробно рассмотрим порты массива:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 19

Для подключения дисковых полок используются порты Mini SAS HD, работающие на скорости 12 Гбит/с.

Для управления массивом предназначены порты 1 Гбит Ethernet ETH0. Порт 1 Гбит Ethernet ETH1 можно использовать как для управления, так и для репликации.

Порты ETH2 и ETH3 (10 Гбит Ethernet optical) — только для репликации. В массивах Pure Storage доступна асинхронная репликация, а также построение катастрофоустойчивого хранилища — ActiveCluster. ActiveCluster реализует синхронную репликацию логических томов массивов в режиме Active/Active, то есть операции чтения/записи можно производить на реплицируемые логические тома обоих массивов одновременно.

Порты FC работают на максимальной скорости 16 Гбит/с. Для портов Ethernet (iSCSI) доступна скорость в 40 Гбит/с — таким образом, порты ввода/вывода больше не будут узким местом массива.

Тем временем Галя пытается понять, как же включить эту чертову лампу:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 20

Достаём контроллер из шасси:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 21

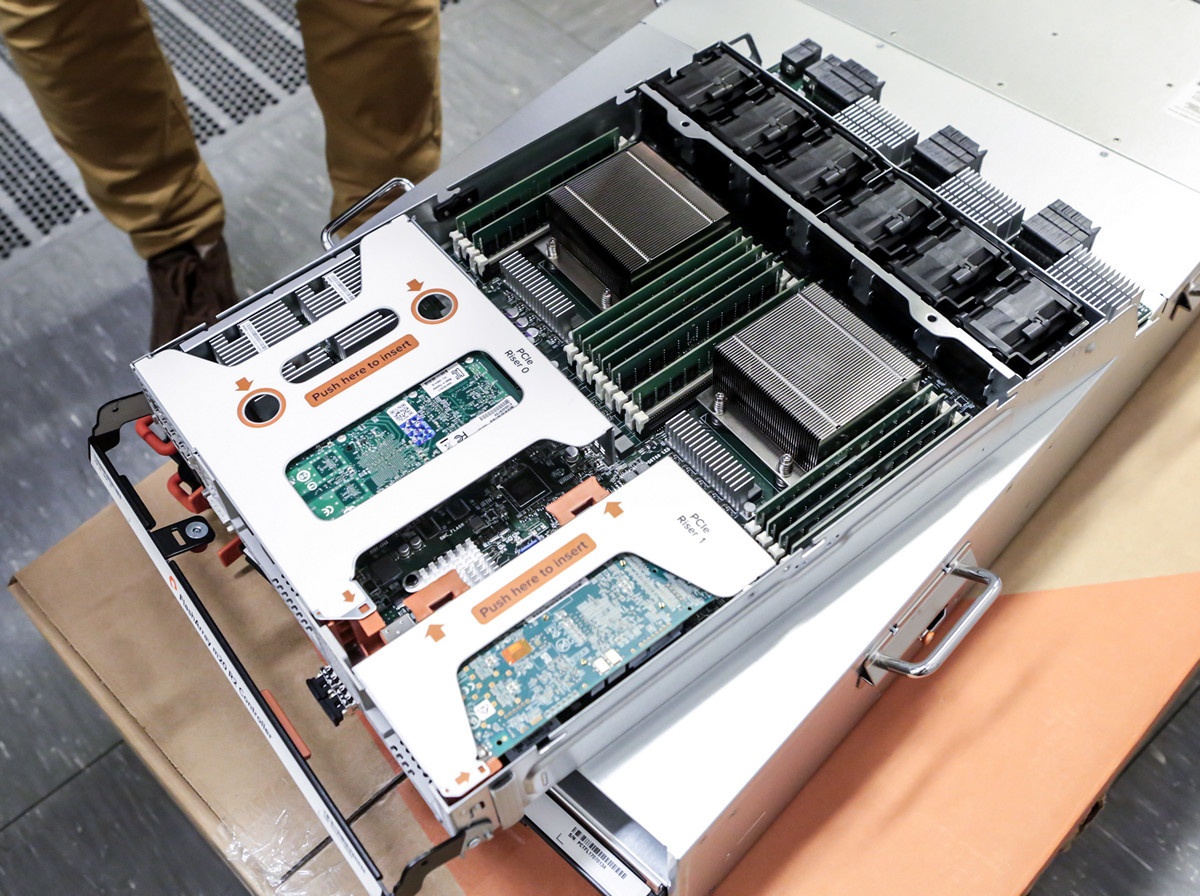

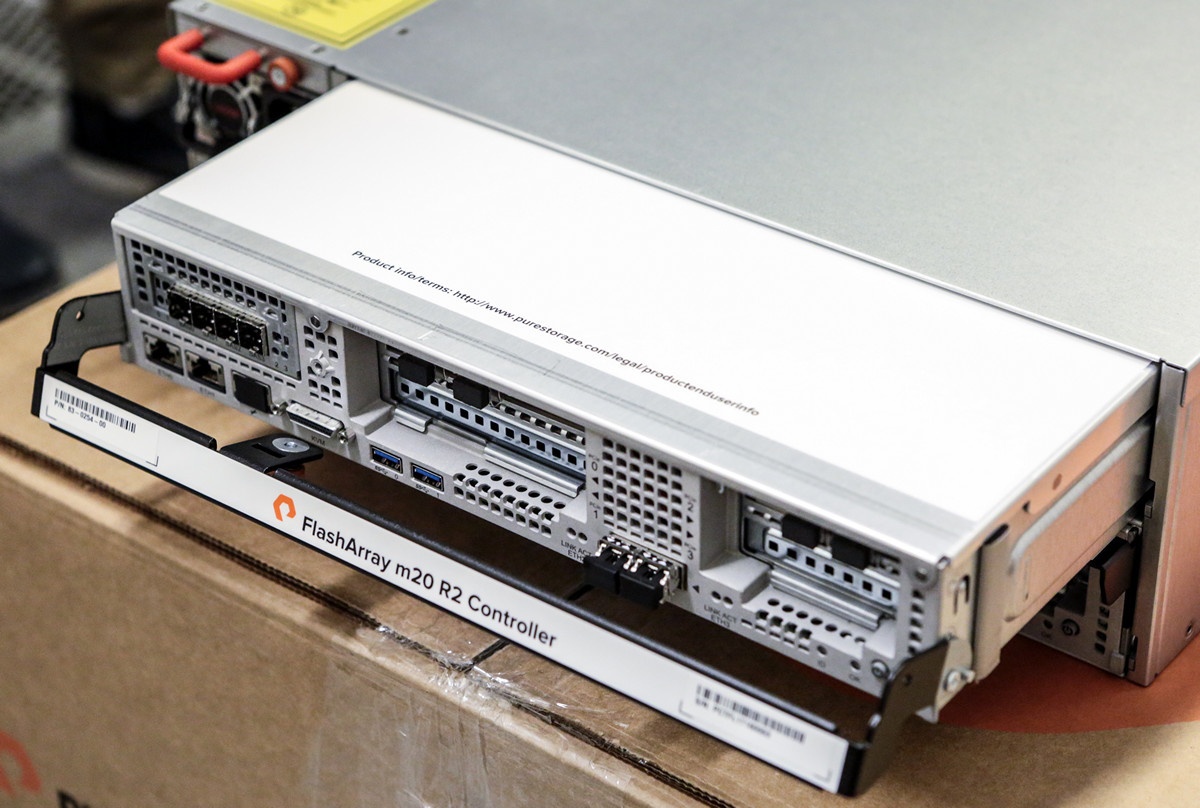

Контроллер m20 R2 без крышки выглядит вот так:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 22

В каждом контроллере установлено по два CPU Intel Xeon. Далеко не каждый All-Flash массив (особенно младших моделей) может похвастаться двумя процессорами на контроллер.

Справа видны back-end порты подключения контроллера к общей шине, рядом установлена система охлаждения (занимает всю ширину контроллера), слева — карты портов ввода/вывода. Далее мы рассмотрим всё это подробнее.

Процессор и RAM контроллера крупным планом:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 23

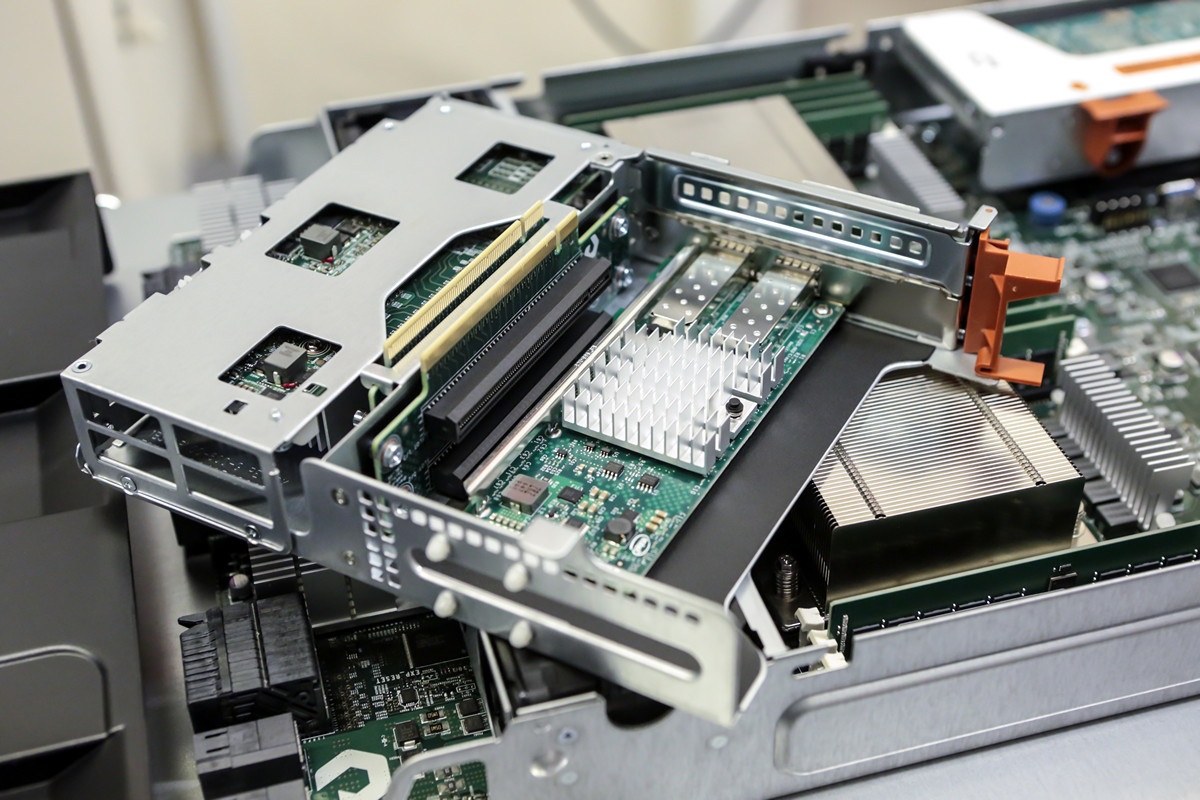

Снимаем карту с портами ввода/вывода 10 Гбит Ethernet. Компоненты монтируются/демонтируются удобно, ничего не мешает.

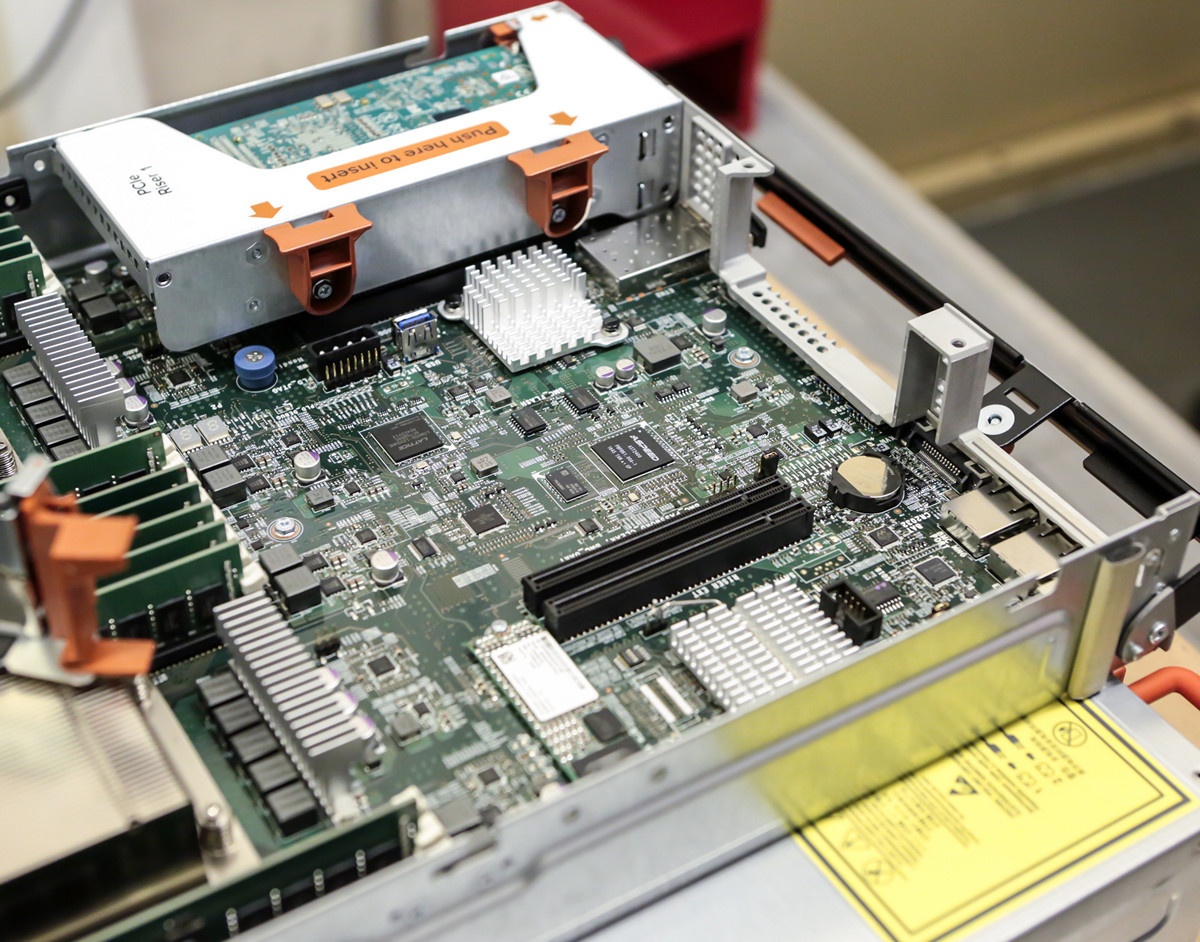

Посадочное место карты ввода/вывода и её разъём подключения:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 24

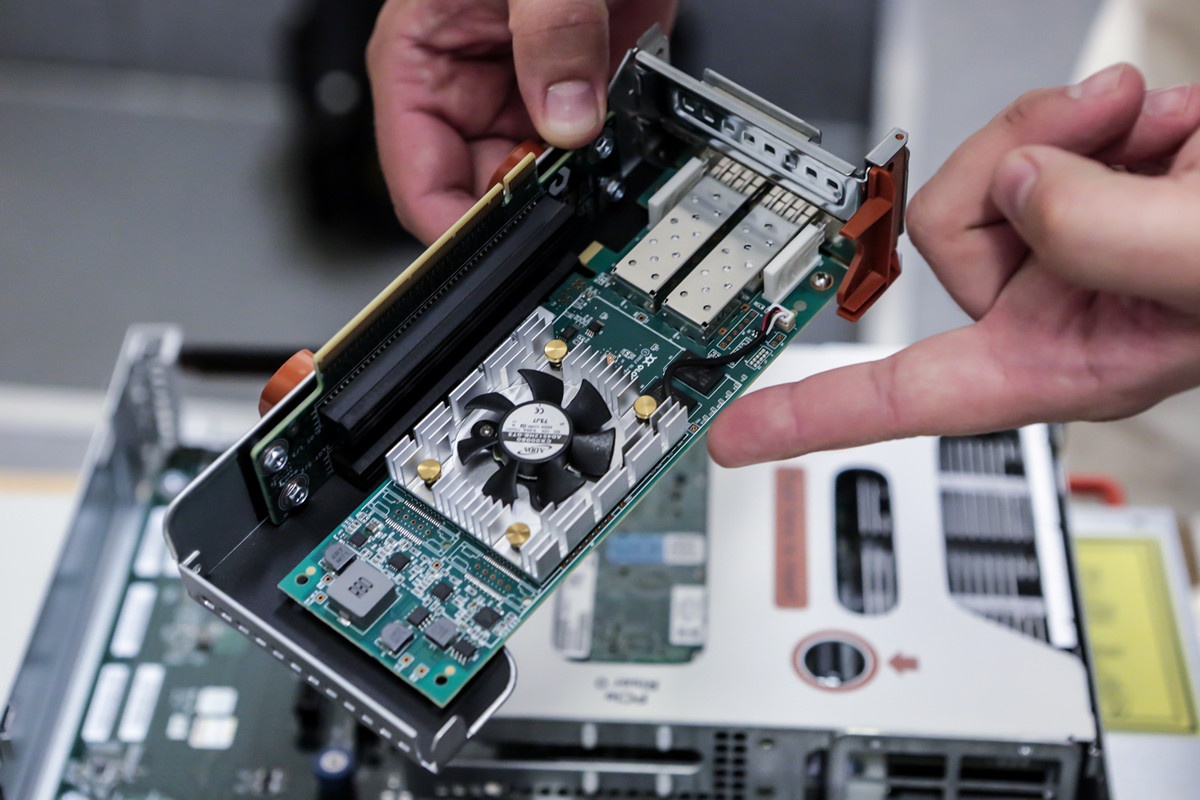

А вот сама карта ввода/вывода с портами 10 Гбит Ethernet:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 25

Обратите внимание, карта FC 16 Гбит/с имеет собственную систему охлаждения:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 26

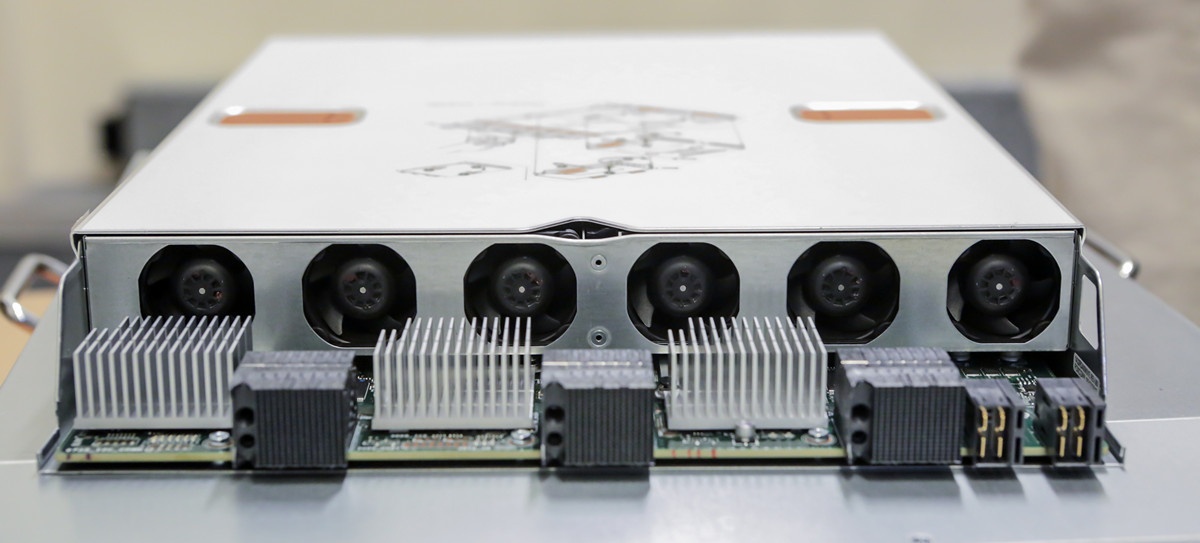

Back-end порты контроллера с системой охлаждения:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 27

Устанавливаем контроллер на рабочее место:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 28

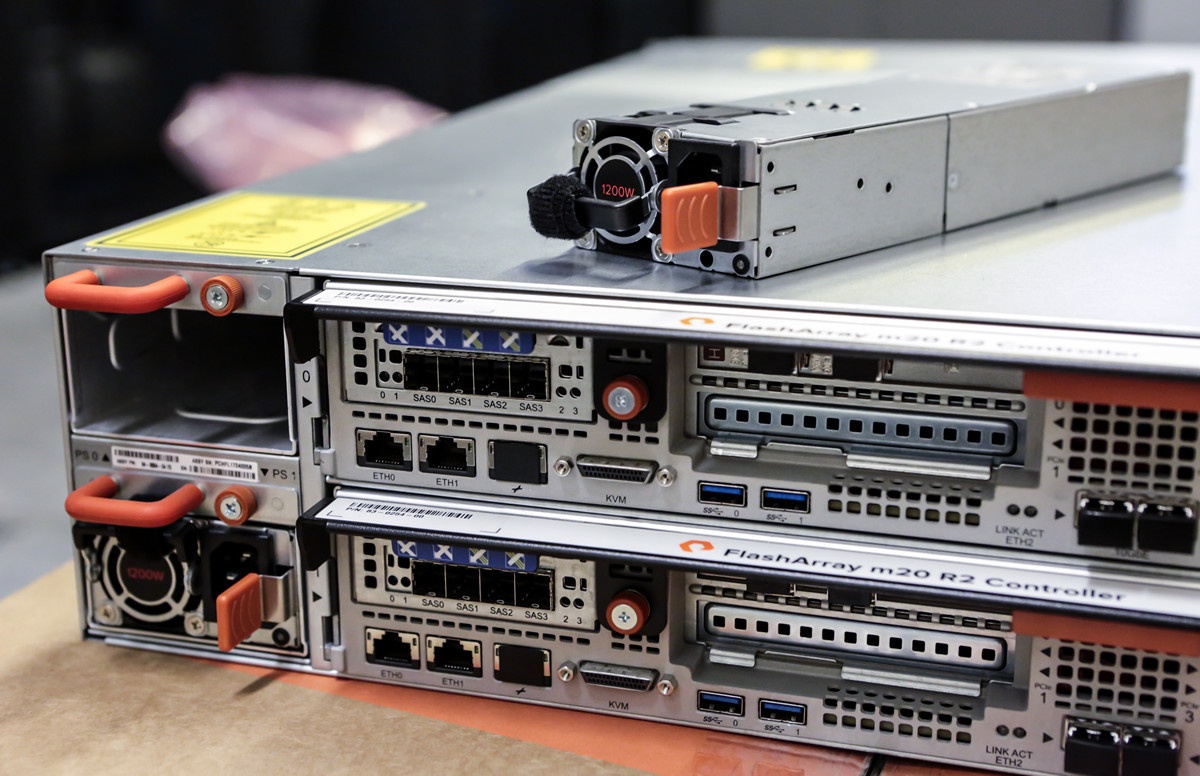

Блоки питания мощностью 1200 Вт совмещены с вентиляторами. Недлинные, много полезного места в контроллерном шасси не занимают.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 29

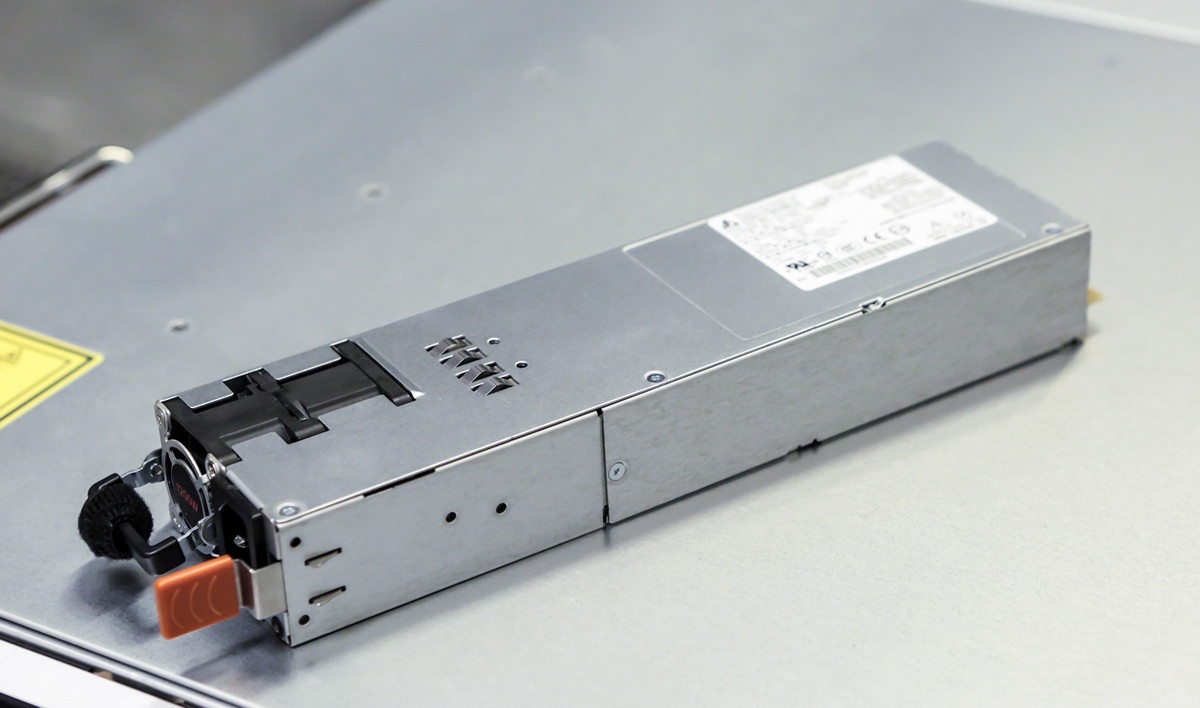

Блок питания крупным планом:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 30

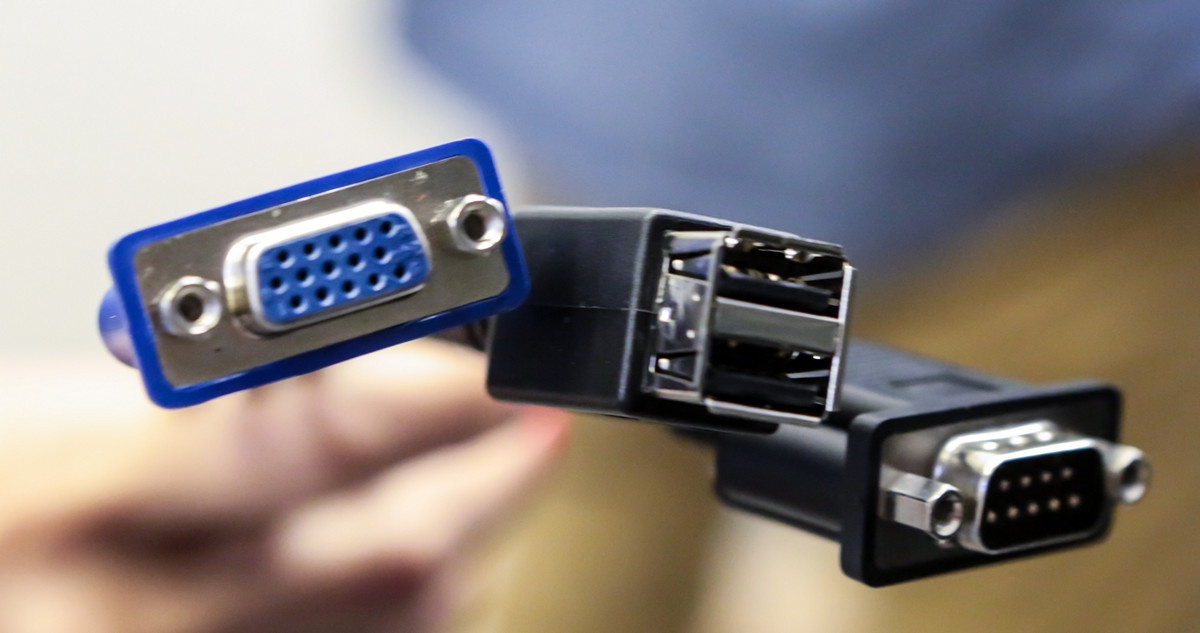

Консольный (KVM) кабель имеет множество портов для подключения:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 31

Перейдём непосредственно к монтажу. Pure Storage использует оригинальные ручки для переноски массива. В процессе монтажа они отстёгиваются (главное — потом их не потерять).

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 32

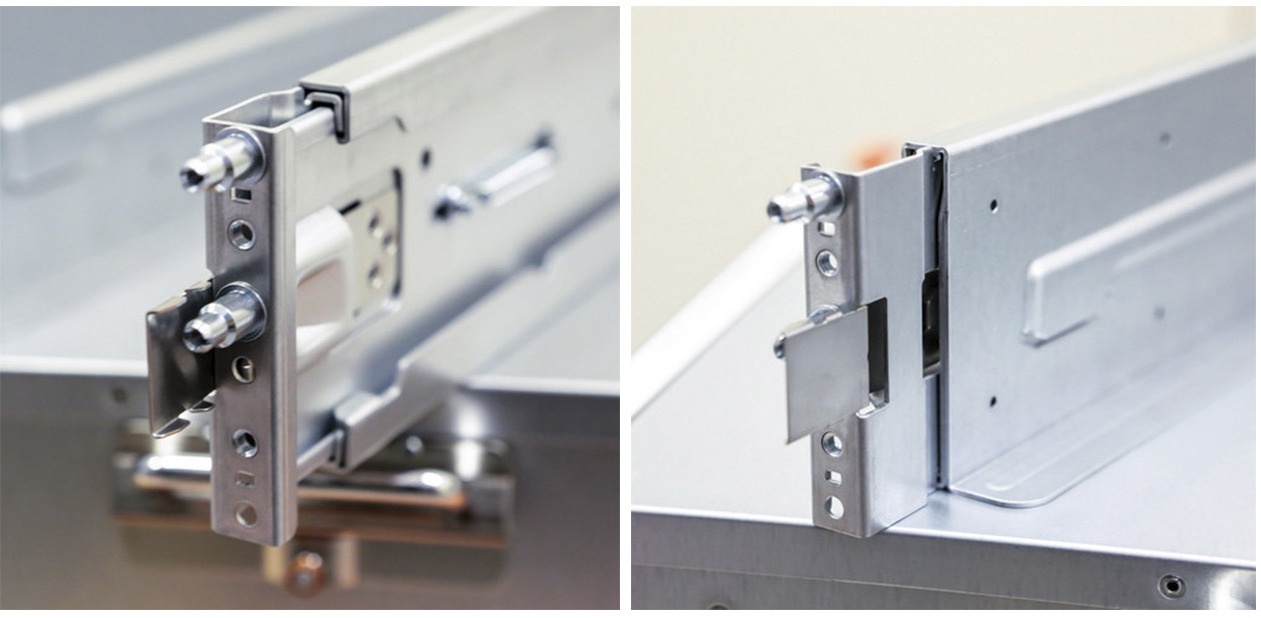

Крепления монтажных рельс выполнены новаторским способом:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 33

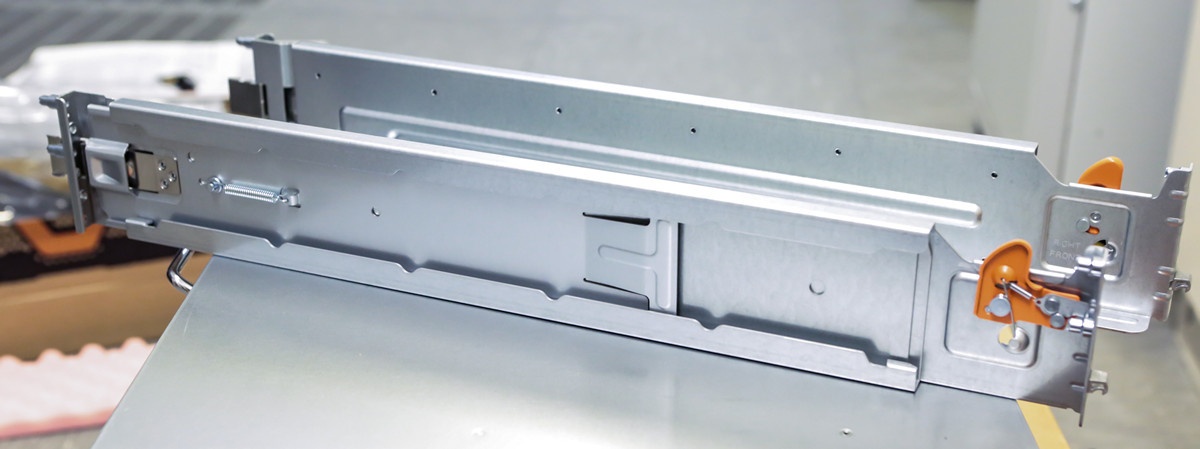

Монтажные рельсы целиком:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 34

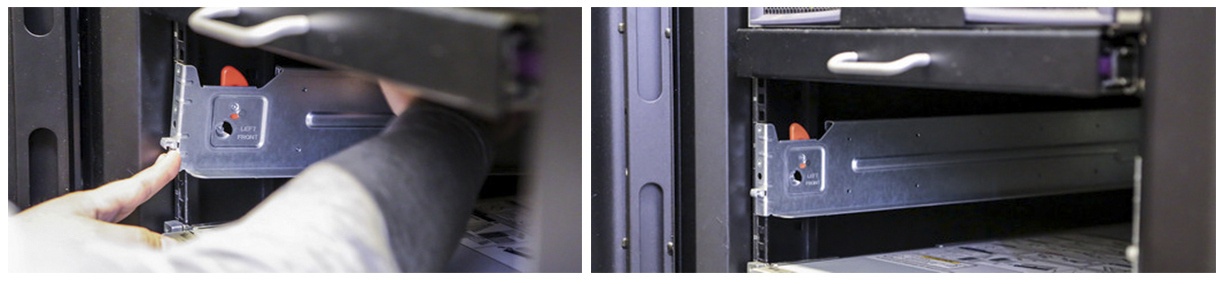

Удобнейшие защёлки на монтажных рельсах, весь монтаж не займёт больше 2 минут.

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 35

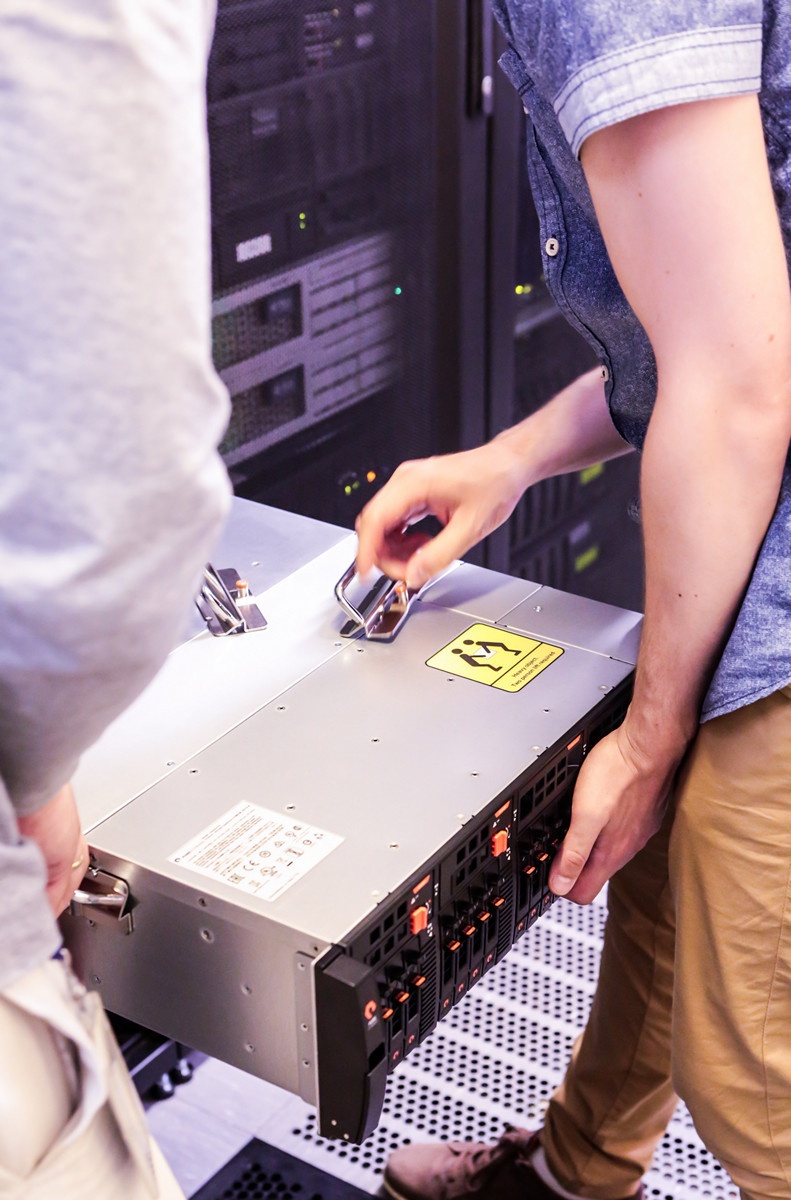

Устанавливаем массив в стоечный шкаф вдвоём, всё строго по инструкции :)

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 36

Pure m20 R2 в стоечном шкафу без лицевой панели…

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 37

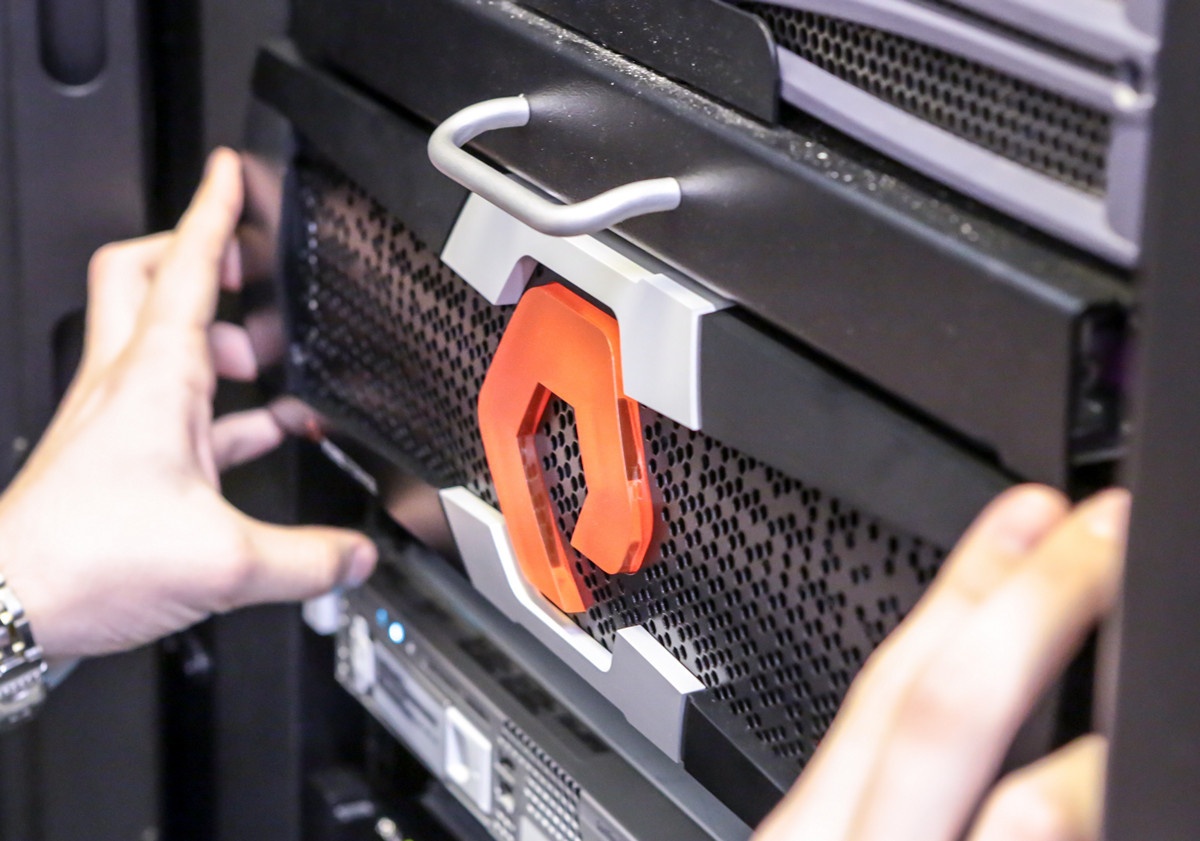

… устанавливаем лицевую панель — массив готов к включению!

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 38

Первый в России массив Pure Storage включен!

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 39

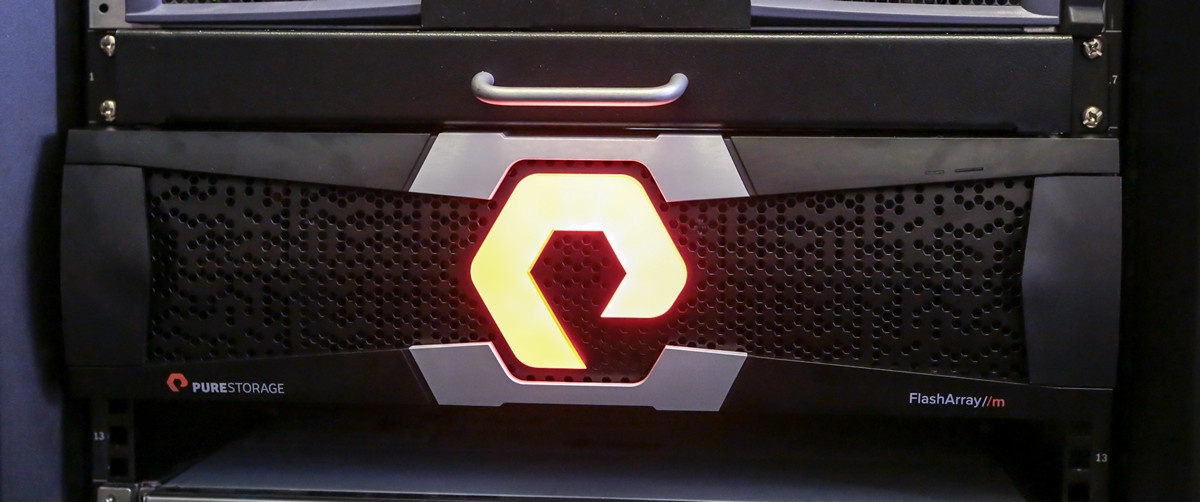

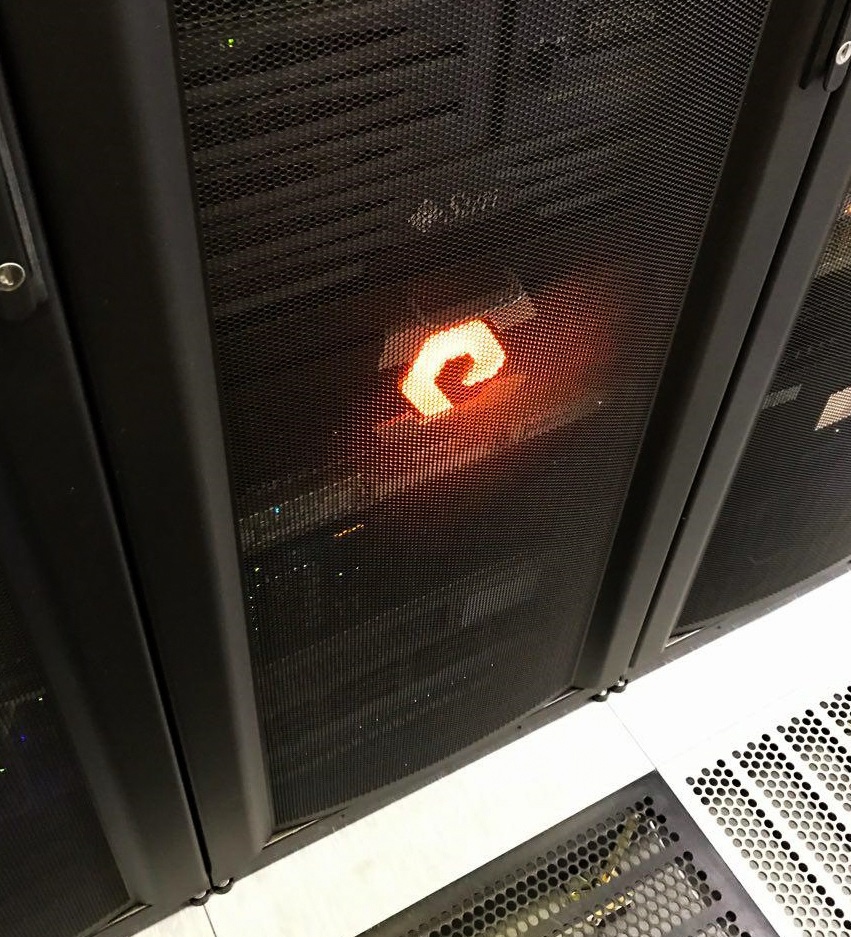

Дизайн и подсветка лицевой панели яркие, очень выделяются в ряду шкафов. Сразу видно, что вы владелец Pure Storage.

С закрытыми дверьми выглядит еще лучше:

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 40

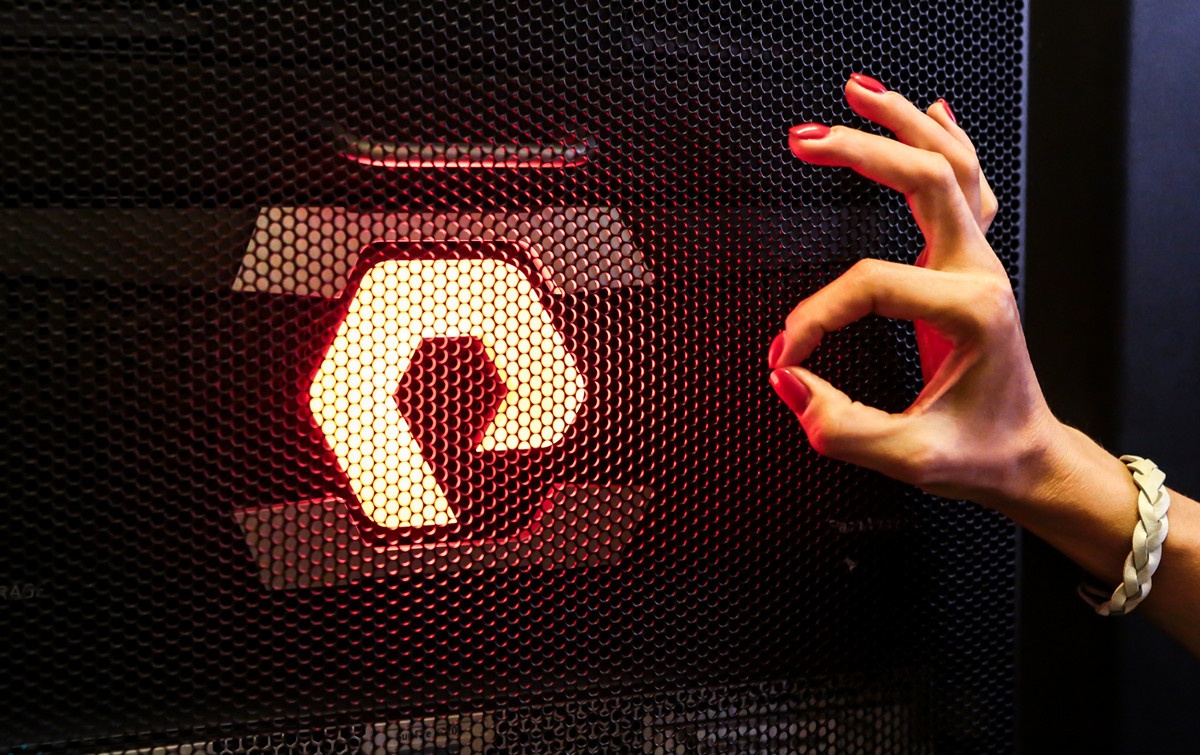

«Шумноват ночник. Но светит хорошо!» ;)

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 41

Кажется, Галя довольна!

Про МАССИВный ночник Pure Storage и счастливую пиарщицу - 42
