Лазер — сильнодействующая слабительная резинообразная смола, получаемая из растения лазер-корень.
Лазер-корень — растение из рода Лазерпитиум семейства моркови (зонтичные).
(Словарь Вебстера 1939 г.)
Laserpitlum latifolium (Лазерпитиум широколистый).
Все началось с радио
Вскоре после первых демонстраций Попова и Маркони в 1895-1896 годах появилась идея детекторного приемника (того самого, что с одним диодом). Как раз за несколько лет до этого изобрели полупроводниковые диоды. Тогда их называли кристаллическими детекторами – ни понятия «полупроводник», ни слова «диод» еще не придумали. Тем более никто не понимал, почему кристаллический детектор в принципе работает – впрочем, было ясно, что дело в особой кристаллической магии контакте между кристаллом и металлической проволочкой.

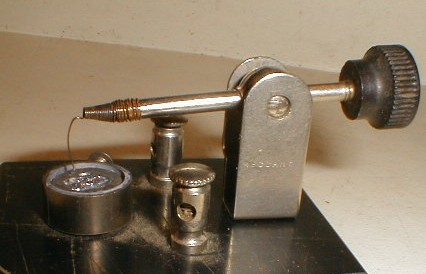

Кристаллический детектор. Металлическая проволочка касается полупроводника (на круглой подставке), образуя барьер Шоттки. Из-за торчащей проволочки такой детектор называли «cat’s-whisker», то есть «кошачий ус».
Над такими диодами в лаборатории Маркони работал Генри Джон Раунд. В 1907 году он заметил, что если к детекторам на основе карбида кремния приложить напряжение, то некоторые из них начинают светиться. Свечение обычно желтоватое, но может быть зеленым и даже синим. В годы становления радио всем было немножко не до свечения, поэтому Раунд ограничился лишь заметкой в журнале.
Кстати, спустя сто с лишним лет умельцы повторяют этот опыт. Получается очень здорово.
Довольно часто одно и то же новое явление независимо наблюдают разные коллективы. Так случилось и со свечением карбида кремния. Во второй раз – через 20 лет – его заметил Олег Лосев из Нижегородской радиолаборатории, рассматривая кристаллический детектор под микроскопом. В отличие от Раунда, Лосев попытался изучить свечение более детально и попытаться понять его природу. Забегая вперед, скажу, что с физикой свечения разобраться не удалось – зонной теории не существовало в принципе, да и квантовая механика только создавалась. Тем не менее, Лосев продемонстрировал на редкость последовательный и детальный научный подход.
Генри Раунд (слева), Олег Лосев.
Прежде всего, надо было понять, при каких условиях возникает свечение. Так как главный параметр в работе диода – напряжение, Лосев измерил пороговое напряжение, при котором детектор начинал светиться. Оказалось, что это может происходить и при прямой, и при обратной полярности приложенного напряжения. (Сегодня мы знаем, что первое – это режим инжекционной люминесценции, в котором работают все современные светодиоды и лазеры; второе же наблюдается перед необратимым пробоем диода и называется предпробойной люминесценцией).

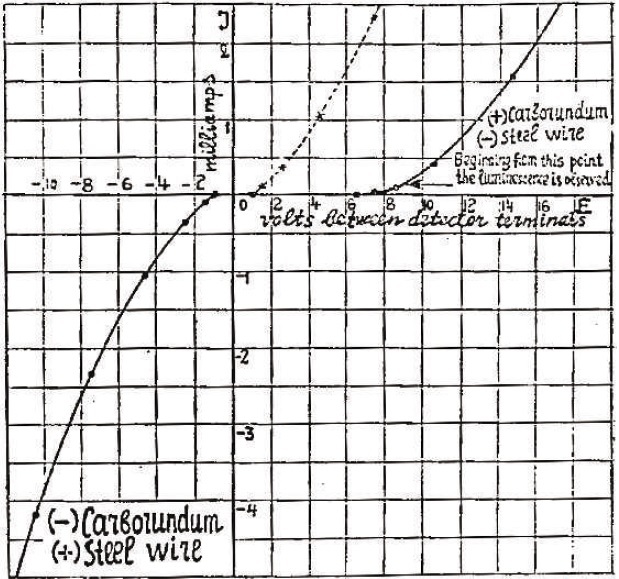

ВАХ детектора Лосева. Стрелочкой указано начало свечения примерно при 8 В. [1]
Следующий вопрос – природа свечения. Что, если тонкий контакт светится из-за высокой температуры, как лампочка накаливания? Лосев капнул на контакт каплю бензола и пронаблюдал за его испарением; бензол испарялся очень медленно. Значит, дело не в температуре. Лосев предположил, что имеет дело с «обратным фотоэффектом»: электрон, разогнавшись в электрическом поле, влетает в область контакта и тормозится, а его энергия идет на генерацию света. Пожалуй, это было наиболее логичное объяснение на то время: эффект был наверняка квантовый, но до зонной теории оставалось еще 10 лет.
Что еще можно измерить у источника света? Конечно же спектр! Оказалось, что он явно нетепловой и зависит от приложенного напряжения. Ничего больше сказать не получалось: никакой доступной теории не было. Согласно Иоффе, Лосев писал по этому поводу Эйнштейну, но ответа не дождался.
Наконец, Лосев показал удивительное быстродействие эффекта. Он сумел замодулировать излучение диода с частотой до 78.5 килогерц – выше просто не позволяла его аппаратура. Лосев сделал далеко идущий вывод о возможности применения эффекта для высокоскоростной передачи информации, а также написал патент на быстрое «световое реле».
В 1928 году Нижегородскую радиолабораторию расформировывают. Лосев переезжает в Ленинград, где продолжает изучать люминесценцию детекторов. Здесь же он занимается свойствами поверхности полупроводников. Касаясь кристалла не одной, а несколькими зондами-проволочками, Лосев показывает, что за работу детектора отвечает приповерхностный слой полупроводника толщиной около 10 микрон. По сути, эти эксперименты были зарождением зондовой микроскопии. Попутно Лосев упоминает, что система с несколькими электродами по-видимому, может заменить ламповый триод – то есть предсказывает реализацию транзистора (это до открытия p-n перехода и без квантовой механики!)
В завершение короткого рассказа о Лосеве стоит упомянуть фотоэффект в детекторах. По аналогии с предыдущими работами он измеряет глубину активного слоя (получается 1-3 мкм) и замечает, что фотоэффект особенно силен в кремнии. Предполагая, что у кремния большое будущее в фотовольтаике (а ведь так и оказалось), он начинает работу над кремниевыми фоторезисторами в 1941 году.
Лосев не успеет достичь каких-либо успехов с фоторезисторами: после начала войны он откажется эвакуироваться и переключится на более приоритетные задачи. Он погибнет в январе 1942 года и, будучи ученым-одиночкой, не оставит последователей. Термин «Losev light» будет использоваться в мировой литературе еще несколько лет.
После войны
Наконец-то разработана квантовая теория твердого тела. В начале 40-х годов в Bell Labs создается первый p-n переход, а к 1948 году – и первый транзистор. Физика полупроводников становится как никогда актуальной. Курт Леговец, недавно эмигрировавший в США из Германии, повторяет опыты Лосева на более качественных образцах карбида кремния. В целом подтверждая результаты Лосева (измеряя те же ВАХ и спектры излучения диодов при разных температурах), Леговец с коллегами указывают на недостатки его физической модели. Вместо этого они показывают, почему p-n переход излучает свет, если приложить к нему напряжение.
Из работы Леговца. p-n переход пропускает ток, электроны рекомбинируют с дырками, излучая свет.
Уже через год Джон Хейнц из Bell Labs изготавливает светодиоды на основе кремния и германия, и вскоре наглядно подтверждает выводы Леговца. Правда, КПД светодиодов оказывается крайне низким. Причиной всему – непрямозонность Si и Ge (об этом я упоминал в статье про синие диоды).
В это же время начинают исследовать другие полупроводники – арсенид галлия (GaAs), фосфид галлия (GaP) и их твердые растворы (GaAsP), которые оказываются прямозонными. Первые светодиоды на их основе были продемонстрированы в 1962 году: инфракрасный диод на GaAs – Жаком Панковым из RCA; диод красного света на GaAsP – Ником Холоньяком из General Electrics.
Слева направо: Курт Леговец, Жак Панков, Ник Холоньяк. Фото Джона Хейнца найти не удалось.
Лазеры
В новую эпоху мир вступил в 1954 году, когда были созданы первые генераторы когерентного микроволнового излучения на аммиаке – мазеры. Спустя 10 лет Басов, Прохоров и Таунс получат за это Нобелевскую премию, а незадолго до этого, в 1960 году, Мейман продемонстрирует первый оптический лазер на рубиновом кристалле. За полупроводниковой революцией последует революция лазерная.
В классических лазерах мы имеем дело с энергетическими уровнями в атомах или ионах. Уровней нужно хотя бы два: сначала мы «забрасываем» электроны на верхний, после этого они возвращаются на нижний, генерируя лазерный импульс. А что, если использовать в роли этих двух уровней валентную зону и зону проводимости полупроводника? Эта идея приходит в голову пионеру лазерной физики Николаю Басову вместе с Олегом Крохиным и Юрием Поповым из ФИАНа.
Хотя согласно классической термодинамике (<zanuda_mode> для идеального газа в равновесии </zanuda_mode>), частиц на нижнем уровне всегда больше, чем на верхнем. Определяется это распределением Больцмана:
Видно, что чем выше энергия уровня, тем больше дробь и (с учетом минуса) тем меньше экспонента.

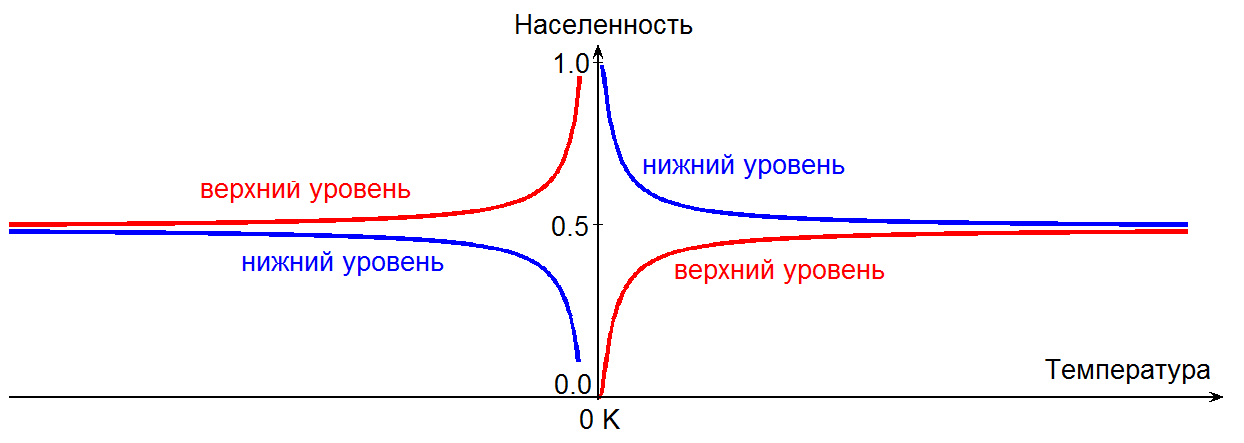

Давайте еще посмотрим на температуру (Т). Если она низкая, то дробь велика, а экспонента мала – почти все частицы сидят на нижнем уровне. Если мы будем нагревать систему все сильнее и сильнее, то дробь будет стремиться к нулю, а экспонента – к единице вне зависимости от энергий уровней. То есть, заселенности станут равны.
А что, если подставить в формулу отрицательную температуру (да-да, знаем, что так не бывает, а все-таки)? Ух ты, на верхнем уровне частиц стало больше, чем на нижнем – это же инверсная заселенность!
Собственно, поэтому на заре лазеров инверсную заселенность называли «получением отрицательных температур». А еще отсюда видно, что классическая термодинамика не может полностью описать то, что происходит в лазерах (ну не бывает ведь отрицательных температур!). Нужны другие модели – например, третий энергетический уровень, частицы с которого падают только на второй – но это уже совсем другая история.
Самым приятным оказалось то, что от светодиода до лазерного диода оставался лишь один шаг – создание вокруг p-n перехода внешнего резонатора из двух зеркал. В реальности все оказалось еще проще: вместо зеркал можно было использовать отполированную поверхность кристалла, так как внутреннее отражение от поверхности полупроводника достаточно велико.
По этой причине первый полупроводниковый GaAs лазер был создан уже через несколько месяцев после первого светодиода. Автором работы стал Роберт Холл из того же General Electric.
В том же 1962 году уже известный нам Ник Холоньяк сделал лазер на GaAsP. С зеркалами он поступил еще хитрее. Дело в том, что качественные кристаллы очень легко ломаются вдоль кристаллических осей, а поверхность скола получается очень ровной (в идеале – почти атомарно-гладкой). Холоньяк просто сколол края кристалла с двух сторон и таким образом превратил его в лазер.
Слева направо: Николай Басов, Олег Крохин, Юрий Попов, Роберт Холл.
Наконец, в том же году Басов, Крохин и Попов сделали GaAs лазер в ФИАНе. Таким образом, 1962 год стал поистине прорывным для оптоэлектроники. Правда, все пионерские работы объединяла одна большая проблема – лазеры работали только в импульсном режиме, только при температуре жидкого азота, не отличались большим КПД и быстро выходили из строя. Некоторые ученые полагали, что создание непрерывного полупроводникового лазера невозможно в принципе.
(продолжение следует)
Литература
[1] N. Zheludev, The Life and Times of the LED – a 100-Year History, Nat. Photonics 1, 189 (2007).
[2] Лекция Ж. И. Алферова в телепередаче «Academia», части первая и вторая.
[3] Нобелевские лекции по физике – 2000 (в переводе УФН).
[4] Дополнительная информация о Нобелевской премии по физике 2014 года.
[5] Карлов Н. В., Кириченко Н. А. Начальные главы квантовой механики. — М.: ФИЗМАТЛИТ, 2004.
КДПВ отсюда.
