К написанию этой статьи меня подтолкнула статья Алексея Брагина «Растровый микроскоп в гараже». С Алексеем я немного знаком по переписке и по совместному пребыванию на сайте microscopist.ru.
Итак – Растровый настольный малогабаритный электронный микроскоп МРЭМ 200. Год выпуск 1987. Заводской номер 8704. Место обитания – Северо-Осетинский государственный университет имени К. Л. Хетагурова. г. Владикавказ.

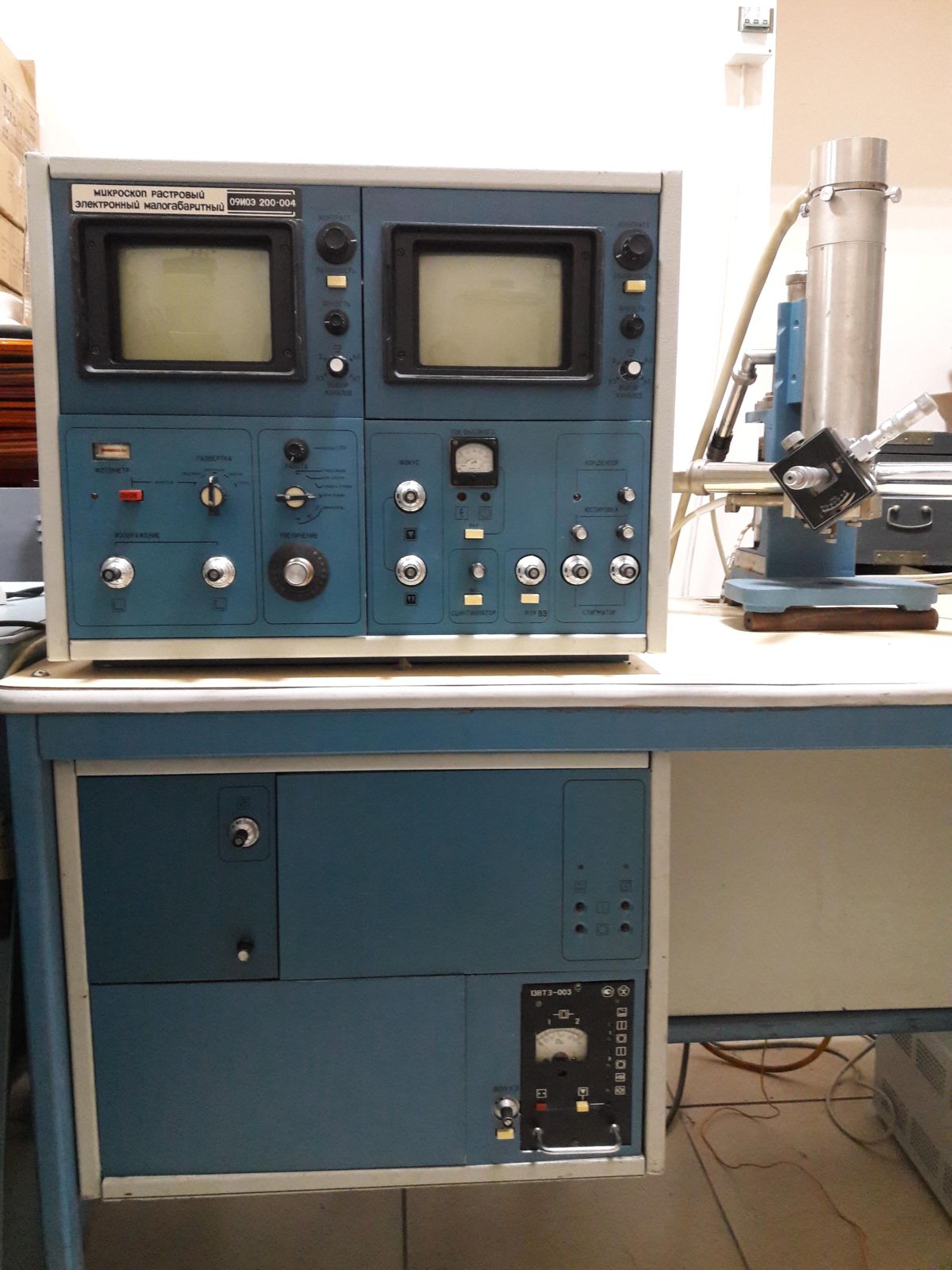

Вид спереди

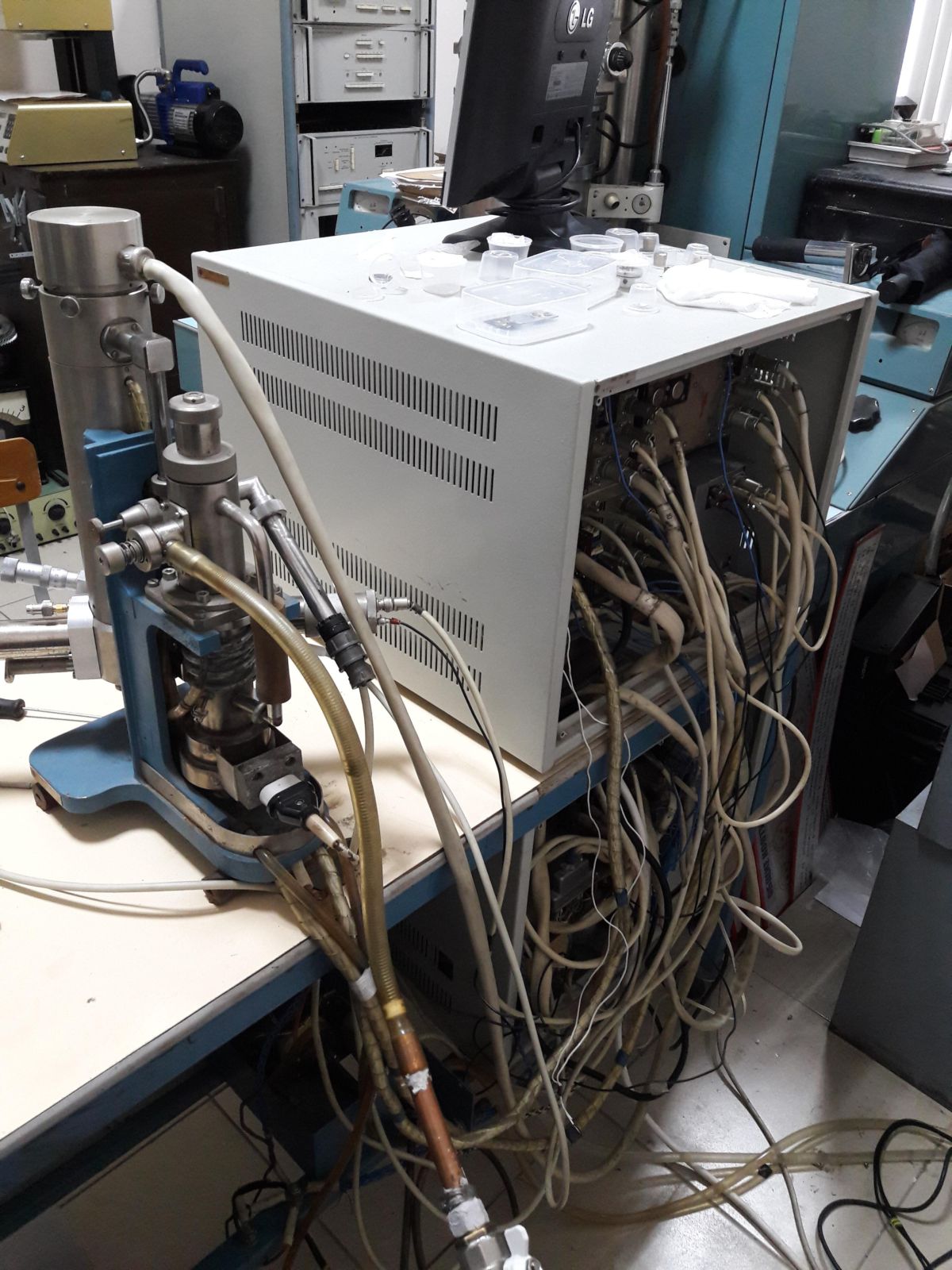

Вид сзади
Как заметил один из моих студентов – Кабелей, как в серверной стойке.

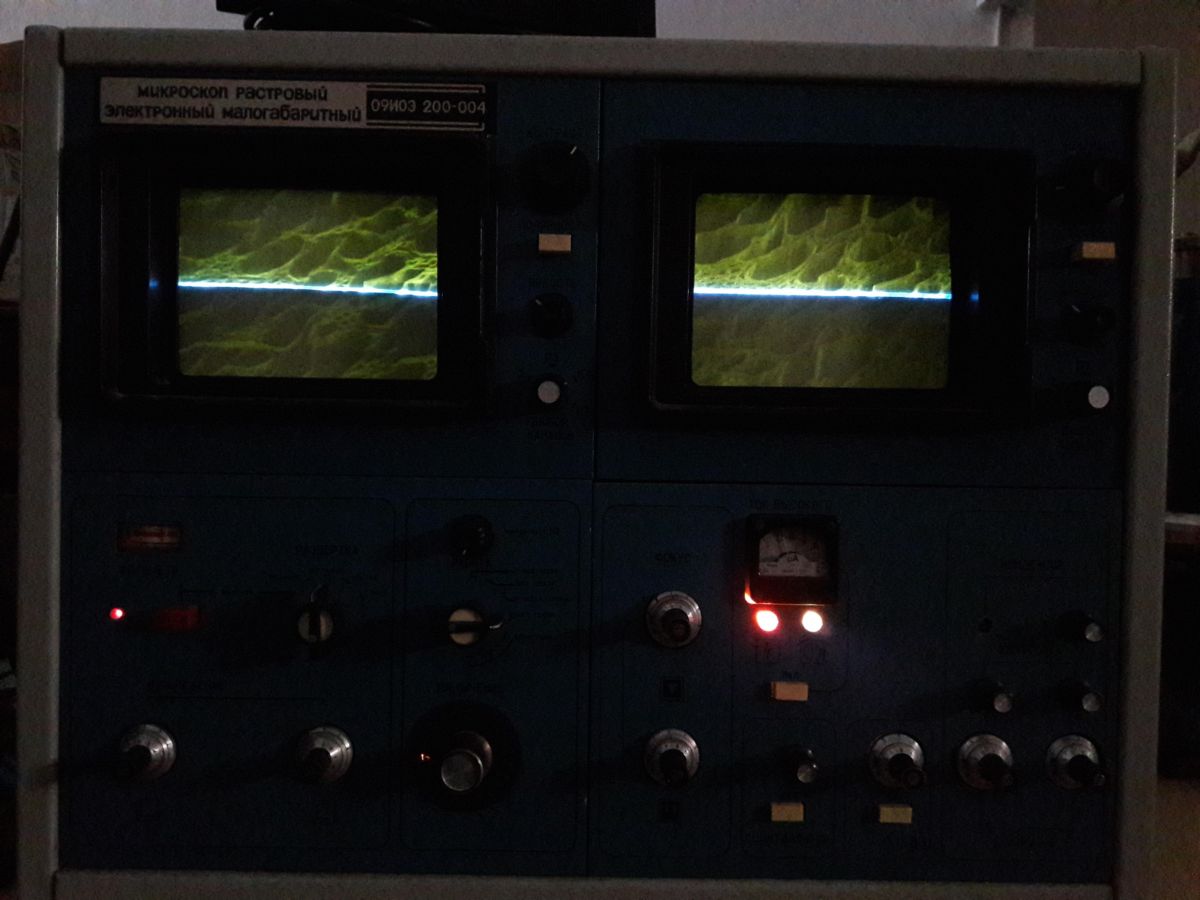

Так выглядит в процессе работы. На экране вид поверхности древесного угля при увеличении 5000 крат

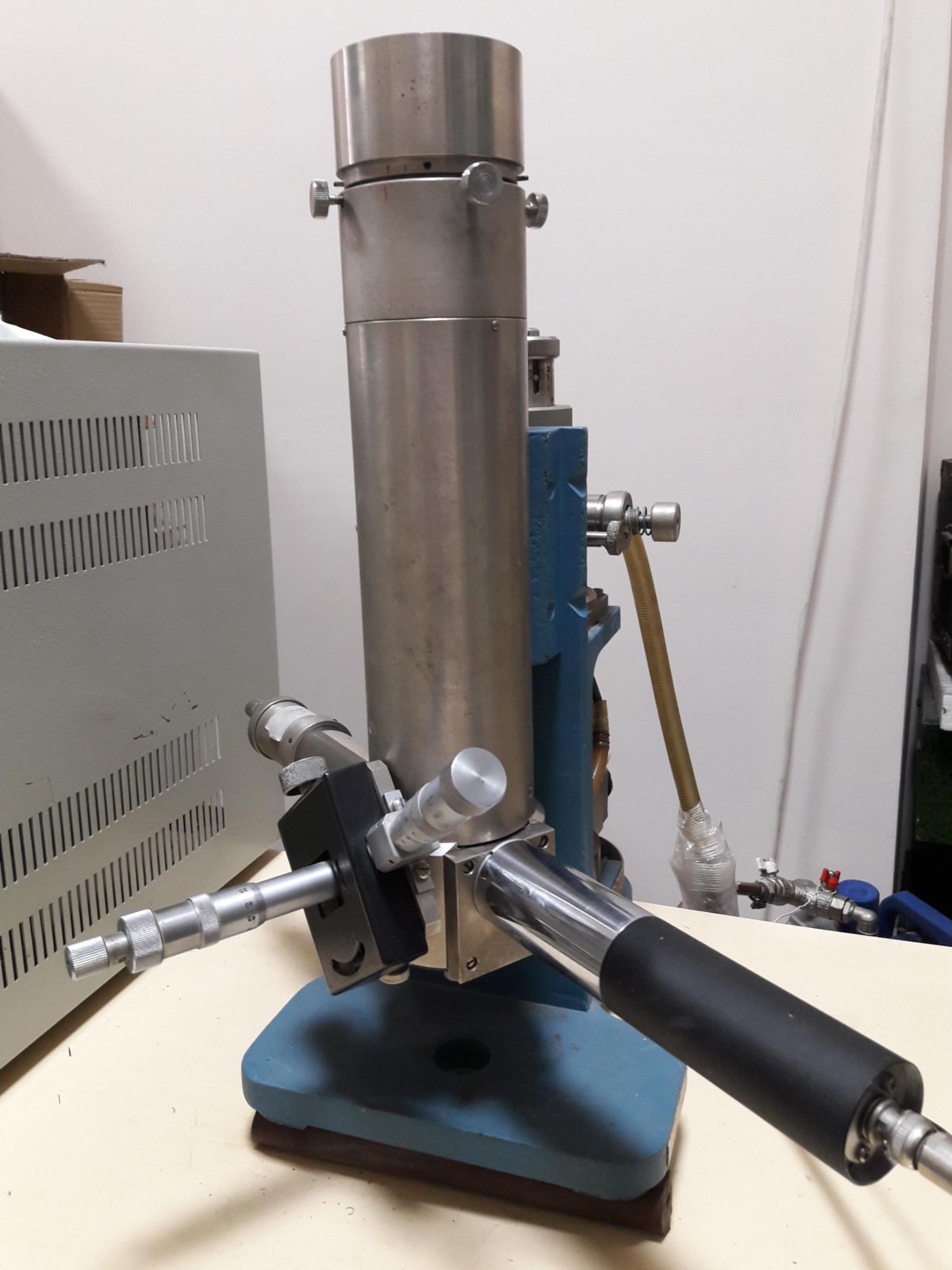

Вакуумная колонна с магнитной оптикой и 5-ти координатным манипулятором образцов

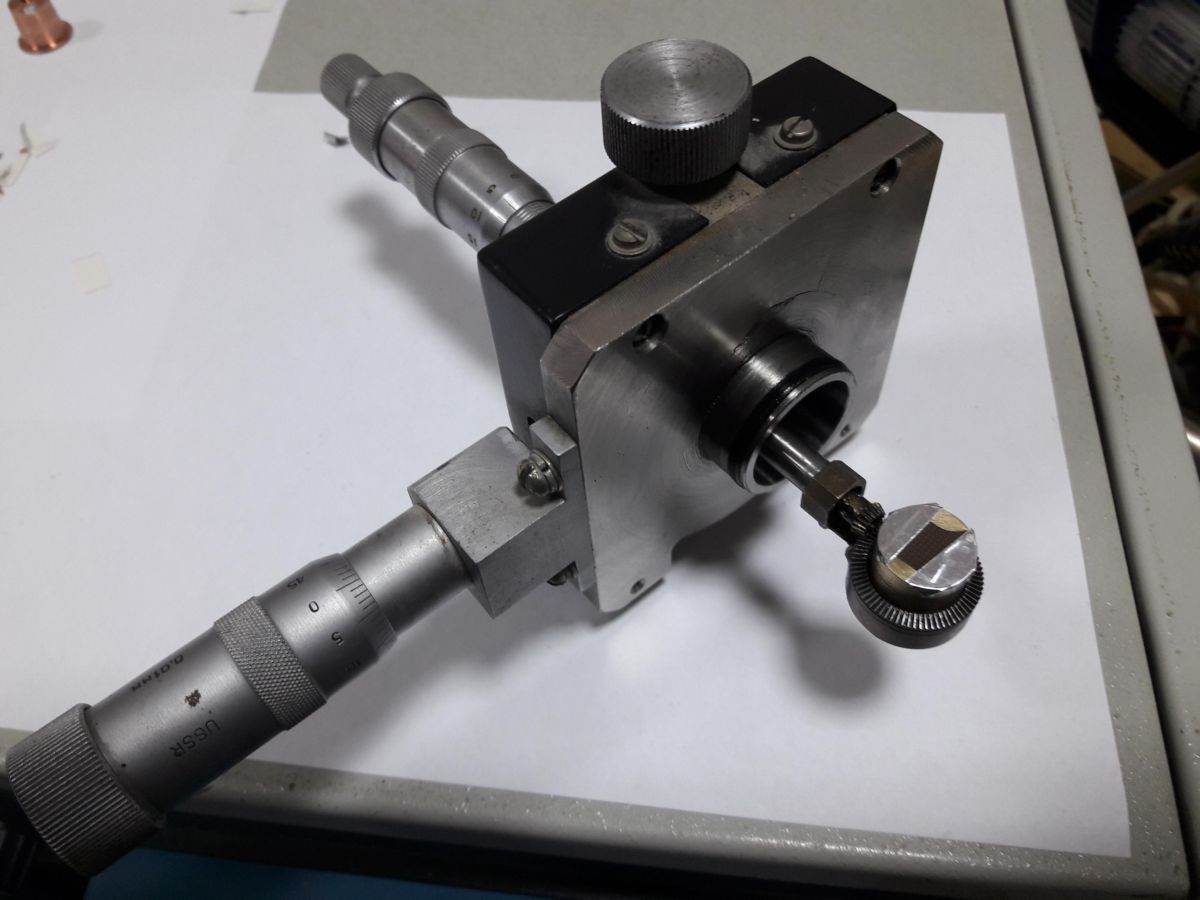

Манипулятор образцов с предметным столиком
Краткие технические характеристики:
- Максимальное увеличение 50000х.
- Предельная разрешающая способность 10 нм.
- Телевизионный режим сканирования.
- Быстрый режим сканирования. Разрешение 400х300 точек.
- Медленный режим сканирования. Разрешение 1280х1024 точки.
- Дифференциальные режимы построения изображения.
- Режим Y модуляции. Изображение выглядит рельефным. Типа 3D.
- Режим дополнительного электронного увеличения. «Электронная лупа».
- Детектор отраженных электронов.
- Детектор вторичных электронов.
- Детектор катодолюминесценции.
- Детектор поглощенных электронов.
- Возможность объединения в произвольных пропорциях сигналов с нескольких детекторов на одном изображении.
- Цифровая система управления режимами.
К микроскопу была полная техническая документация. Два гроссбуха с инструкцией по эксплуатации, описанием, как и что там работает. Полный комплект принципиальных электрических схем. Что меня поразило – большинство электронных блоков имеют собственное инверторное питание с обратной связью минимум по двум параметрам для поддержания стабильности рабочих режимов. Из расходных материалов микроскоп требует только электричество, воду и иногда замену термоэмиссионного катода. Отличается неубиваемостью и ремонтопригодностью. На нашем факультете он выполняет функцию «рабочей лошади» лабораторных работ и фотографирования всего подряд, что покажется интересным.

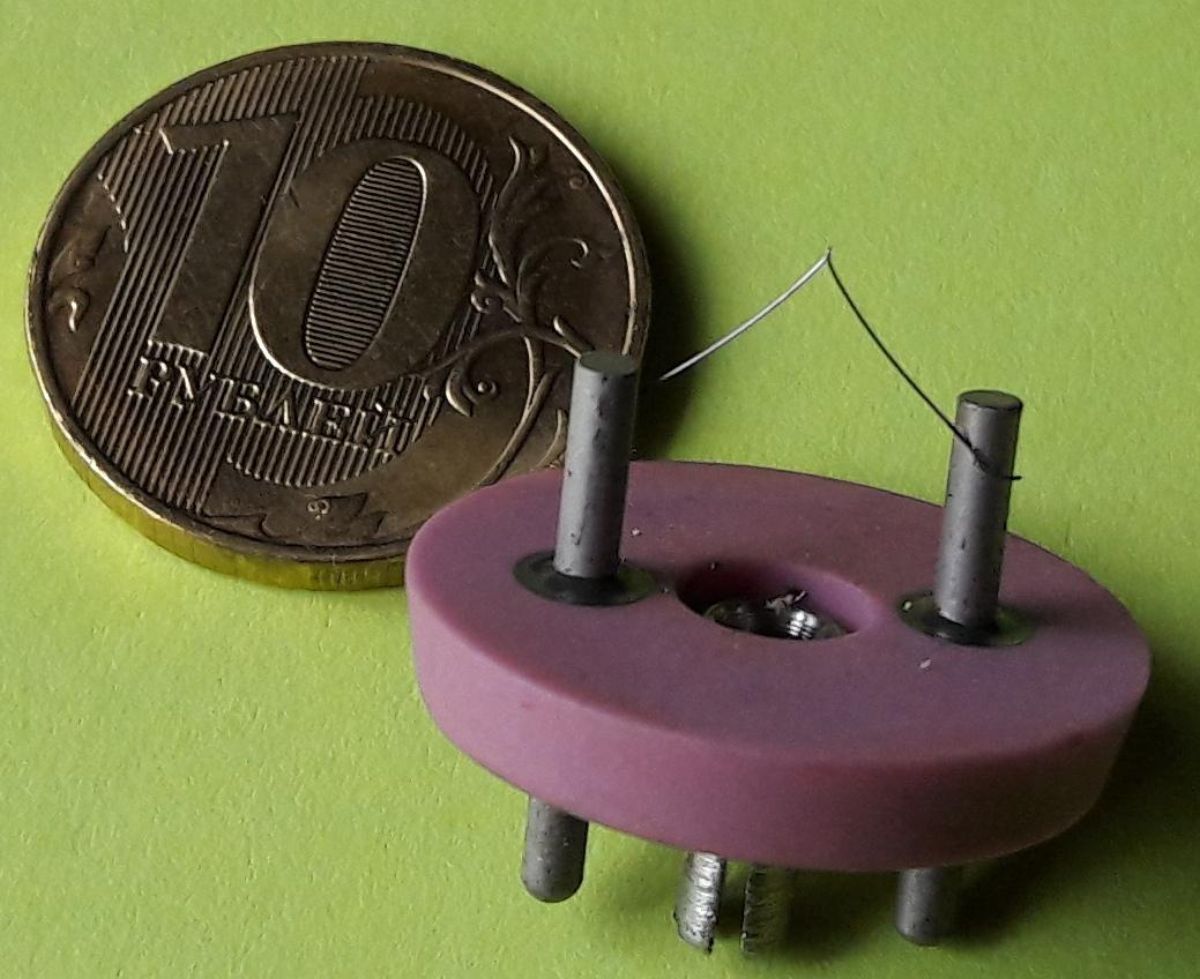

Так выглядит термоэмиссионный катод. Время работы от 40 до 80 часов
Самое интересно, что при попытке купить новые, выяснилось, что цена за 1 штуку 18 000 руб (восемнадцать тысяч рублей). Продавец из Ростова просто «берега потерял». В результате он был послан, и пришлось изготовить установку для наварки катодов на держатели. Теперь этих катодов «как грязи». Хотя про запас есть еще около 30 штук родных заводских. Катушка вольфрамовой проволоки, диаметром 0.1 мм и длиной 2 км для катодов обошлась в 400 рублей.
В этом году к микроскопу был изготовлен новый усовершенствованный детектор Эверхарта-Торнли, который проходит испытания с различными видами сцинтилляторов.

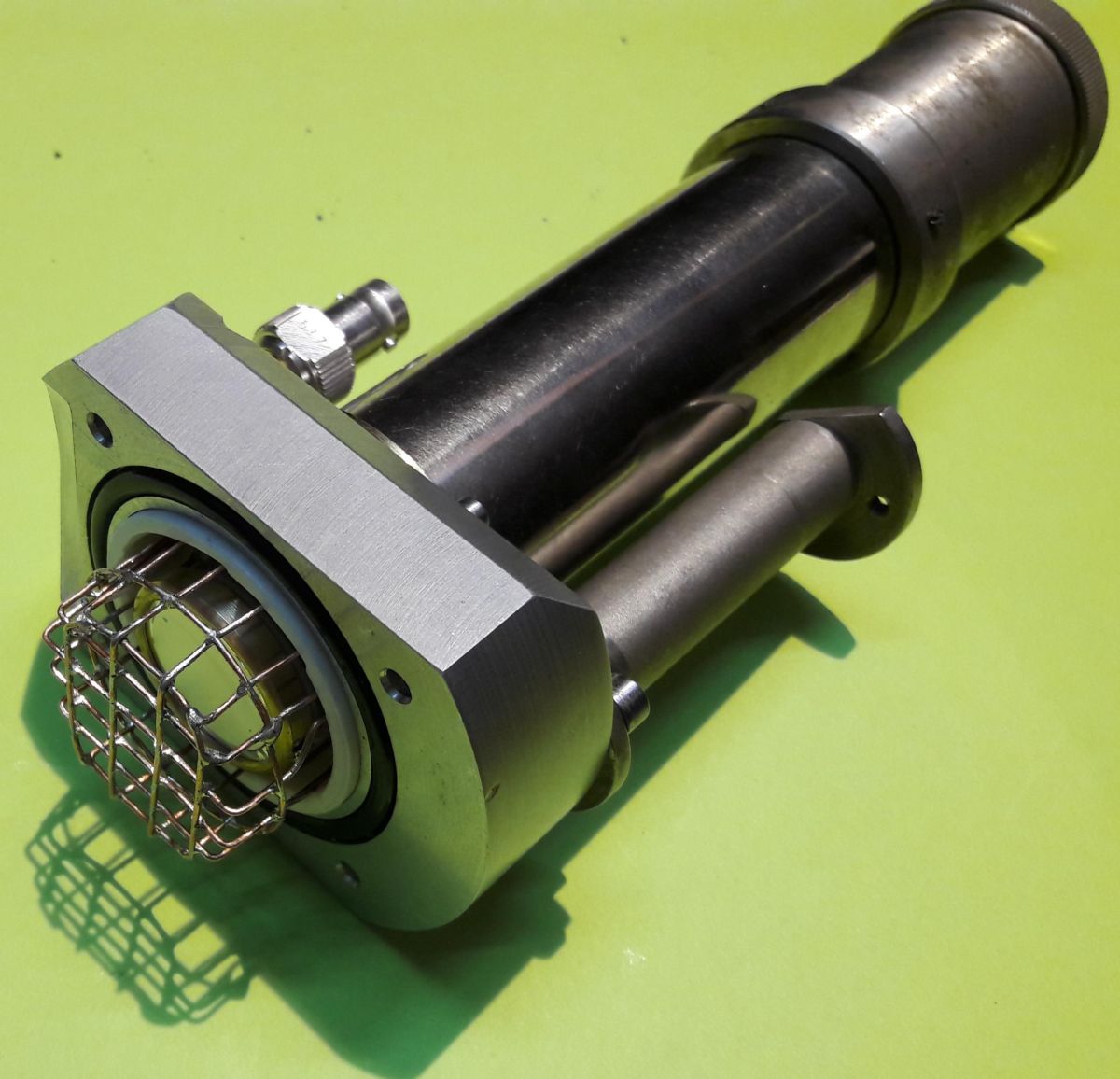

Детектор вторичных/отраженных электронов Эверхарта – Торнли
В завершении некоторые фотографии, полученные с помощью этого микроскопа.

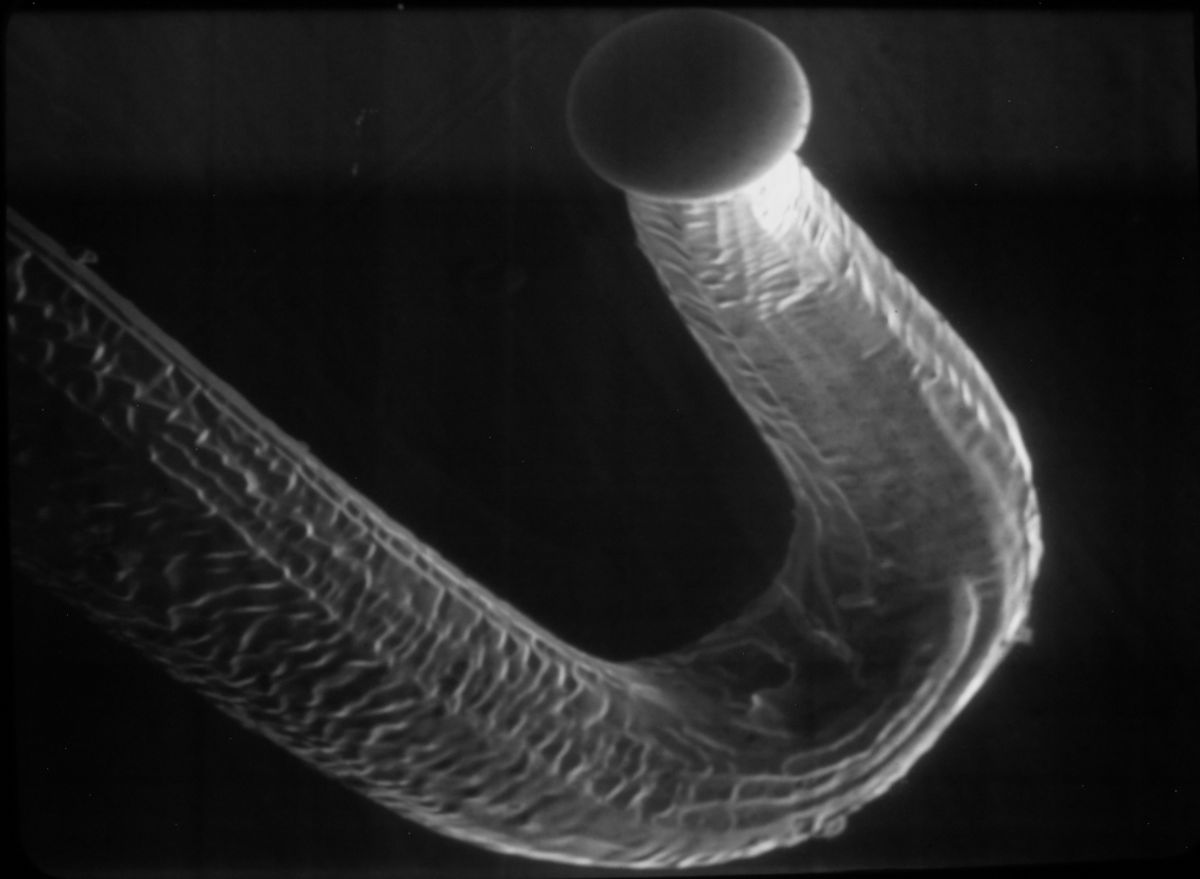

Сожженный дипломником катод микроскопа. Увеличение 300х
Парашют одуванчика. Увеличение 200х
Чешуйка крыла бабочки. Увеличение 10 000х
Чешуйка крыла той же бабочки. Увеличение 25 000х
Дыхательная трубка мучного хрущака. Увеличение 7500х

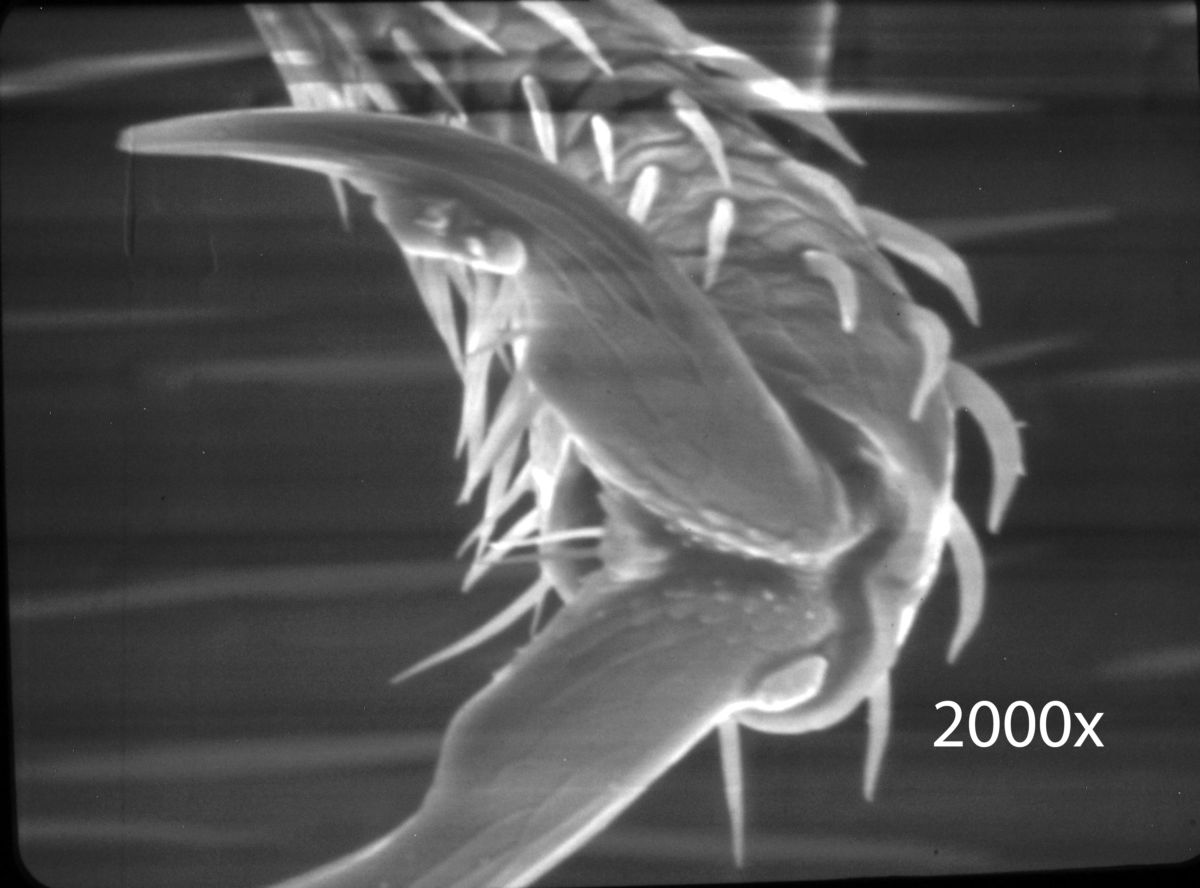

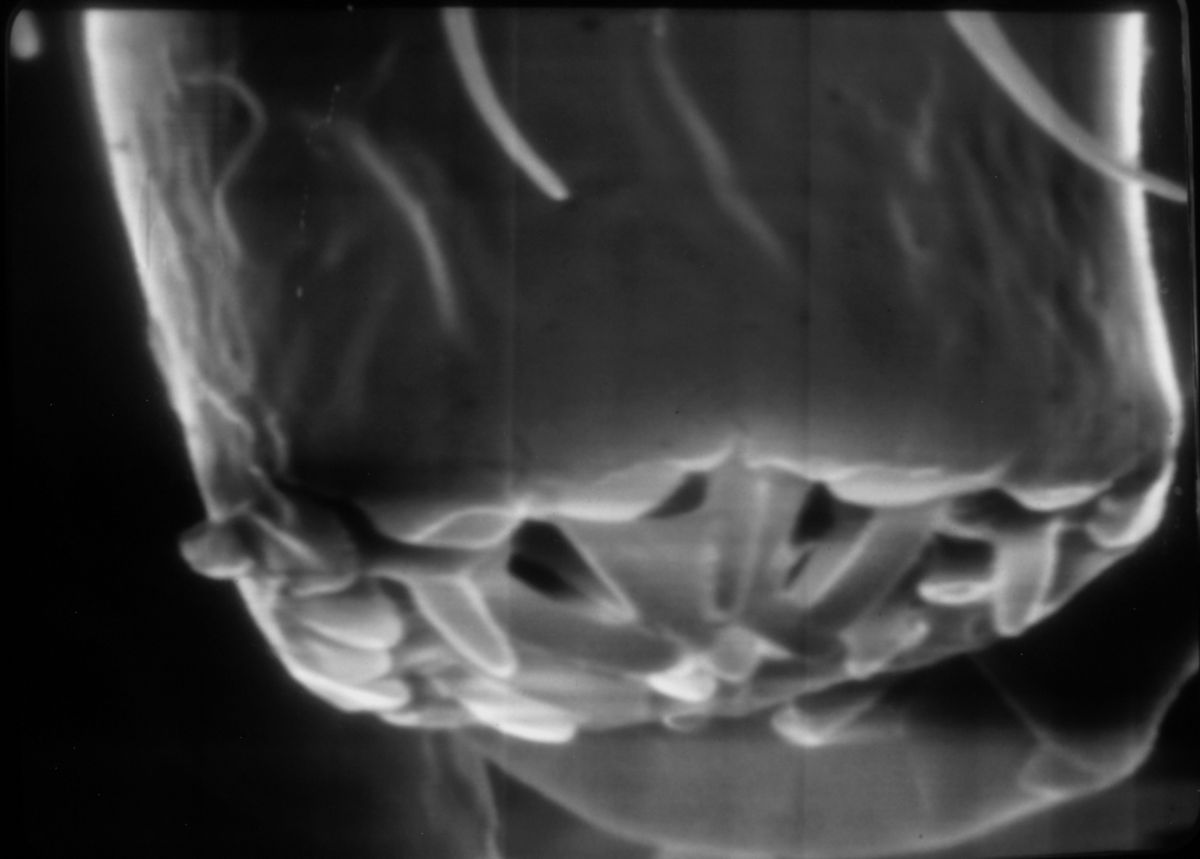

Когти на лапке того же жука. Увеличение 2000х

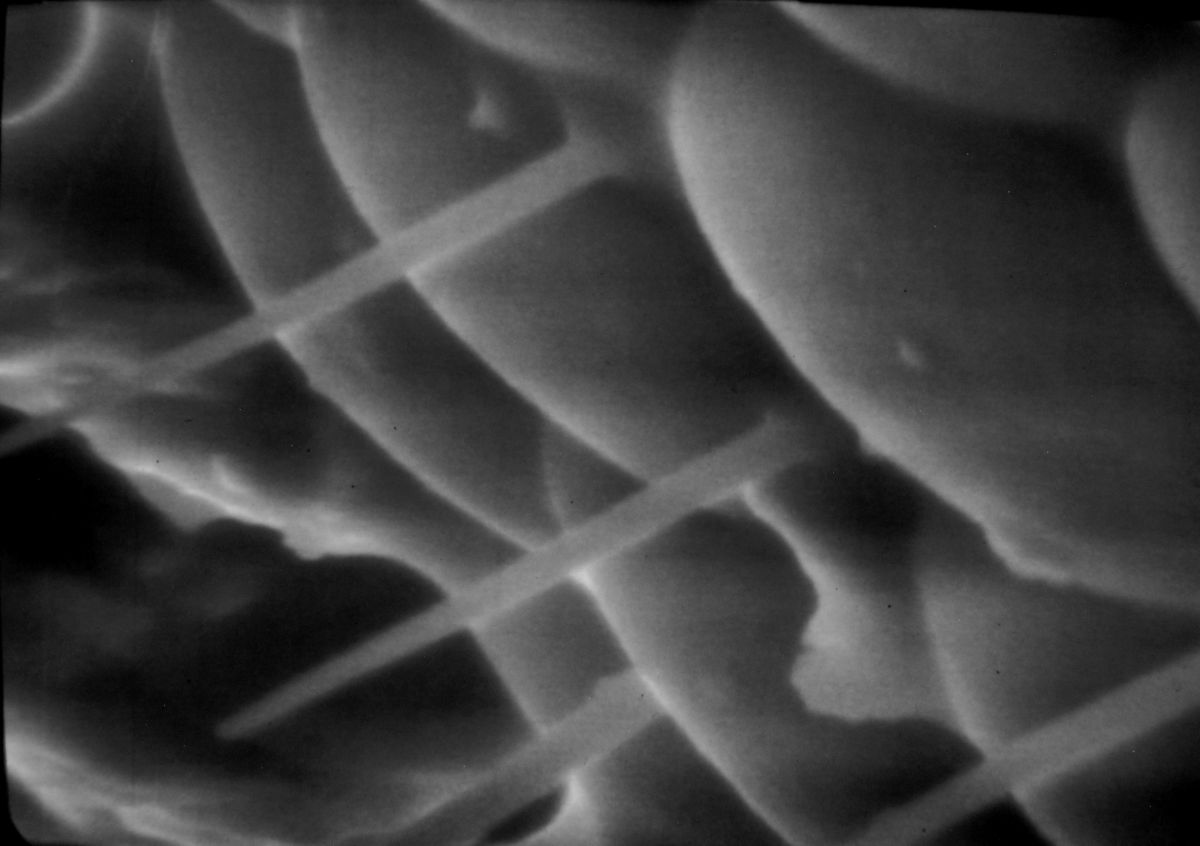

Глаз неизвестного мелкого жука. Увеличение 10 000х

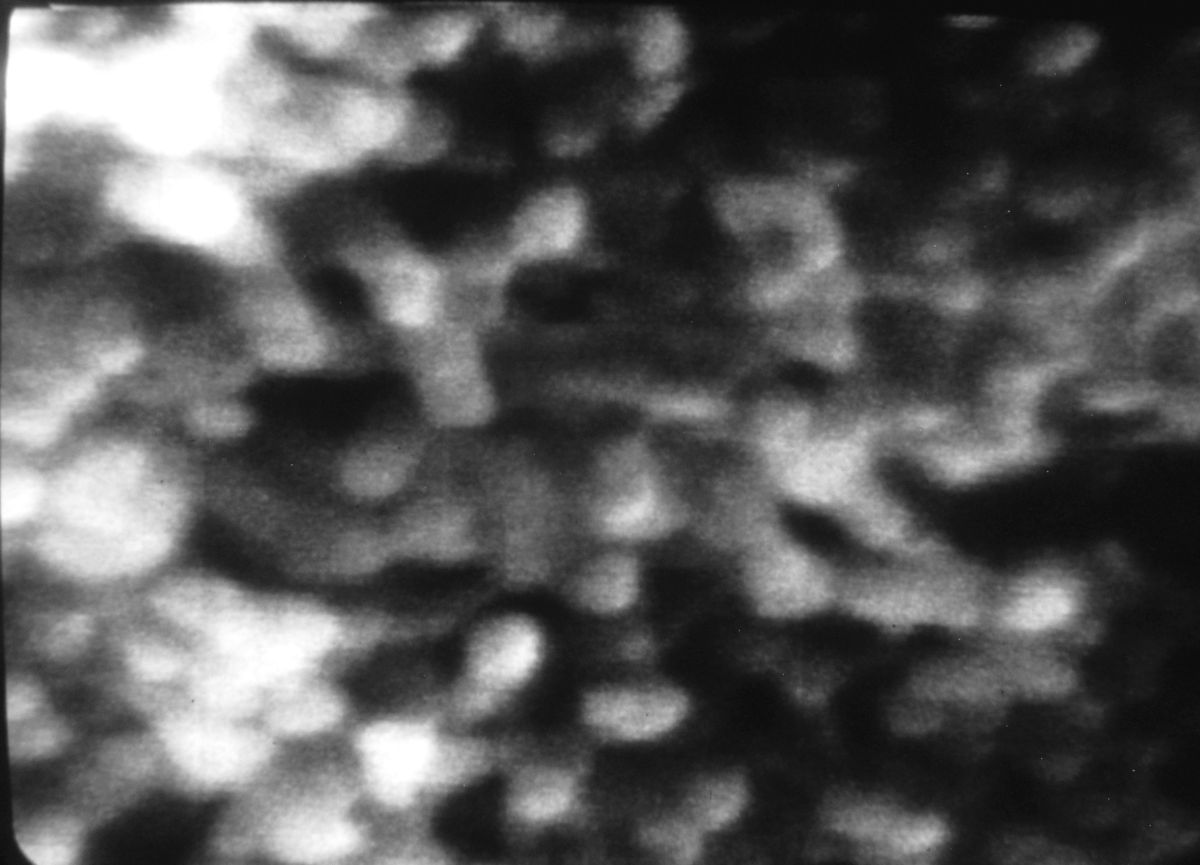

Поверхность катализатора оксида титана TiO2. Увеличение 50 000х
Поверхность древесного угля. Увеличение 500х
Отдельный участок поверхности древесного угля. Увеличение 10 000х
Больше всего людей впечатляют фотографии биологических объектов. Потому, что растровый микроскоп превосходит оптический, который видели все по глубине резкости. Благодаря этому биологические объекты получаются особо выразительными.
Остается только грустить, что когда-то мы умели делать и такую технику. А в настоящий момент отечественных растровых микроскопов больше нет. Профессиональные компетенции утрачены. Мне этот микроскоп очень нравится. Надеюсь, что и кому – то из прочитавших эту статью он так же понравится. Как кто-то метко выразился – «Остатки древней высокоразвитой цивилизации».
