Визуализация плотности или что такое шлирен-метод

в 12:59, , рубрики: diy или сделай сам, визуализация плотности, оптика, физика


Шлирен-метод. Это наверное единственный способ в живую пронаблюдать конвекцию. Вообще данный метод позволяет увидеть любое изменение плотности в прозрачных средах. Например, когда горит свеча, она нагревает воздух, уменьшая его плотность, что позволяет заметить полученные неоднородности.

В математической записи
$inline$ρ=PM/RT $inline$

ρ-плотность газа
P-давление газа
T-температура
R-универсальная газовая постоянная


А как устроен шлирен-метод? На самом деле очень просто. Начнём с наиболее простого варианта.

Проекционный метод

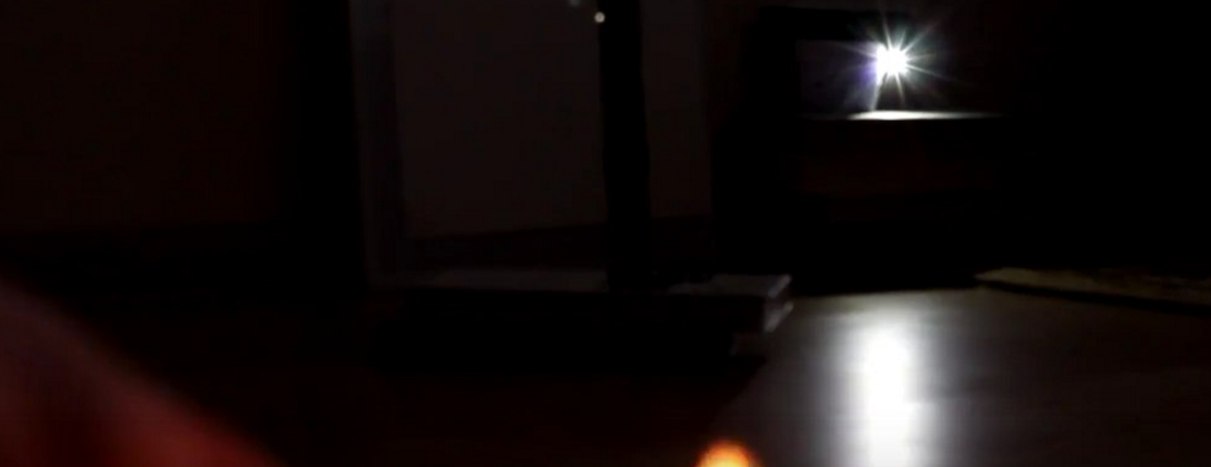

Возьмём фонарик, желательно с маленькой светящей площадью, и направим его на листочек бумаги, которая будет играть роль экрана. Поместим неоднородность в световой поток фонарика.


Такой метод называется проекционным.


Почему же глазами не видно конвективный поток, а на экране его можно наблюдать?
Дело в том, что изменение плотности среды, следовательно и изменение показателя преломления незначительны, и человеческий глаз не может этого заметить.

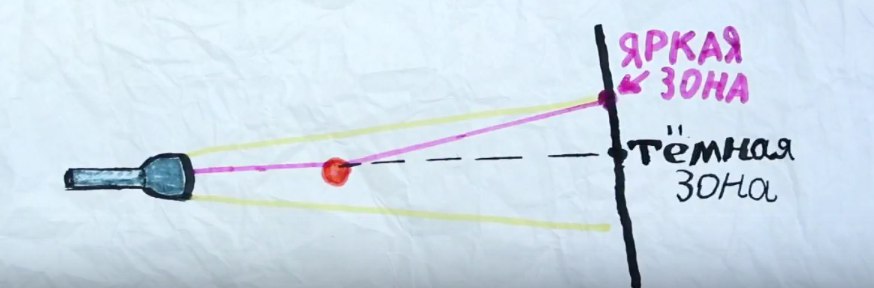

Но когда мы светим на листочек, то лучи проходящие через неоднородность преломляются и усиливают некоторые зоны на экране. Но так как лучи отклонились, то туда, куда они должны были прийти, появляется зона с пониженной яркостью.


Основная проблема проекционного метода

Увы, но проекционный метод, обладает повышенной засветкой изображения. Таким образом конвекционный потоки, допустим, от паяльника уже не видно.


Шлирен-метод

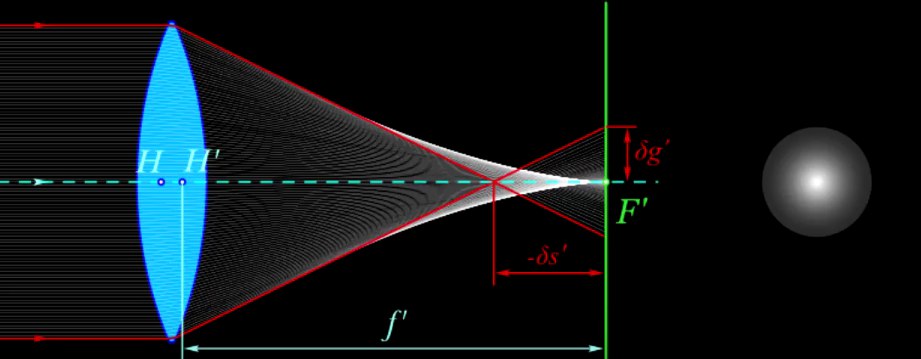

В другом методе нам понадобится нож Фуко, это тонкий непрозрачный экран, в моём случае линейка. И ещё нам нужно чем-то сфокусировать свет от фонарика. Первое что приходит в голову, это линза, но линзы обладают сферическими аберрациями. Это когда лучи фокусируются не в точке, а на некотором отрезке.


Что же делать? Как же быть? Можно вместо обычной линзы взять объектив от фотоаппарата.
Или можно купить, например в магазине косметики, сферическое (вогнутое) зеркало. Оно априори не имеет сферических аберраций.

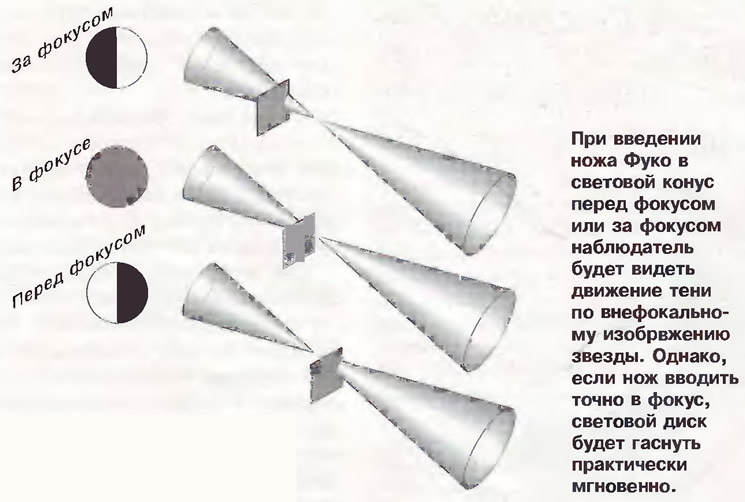

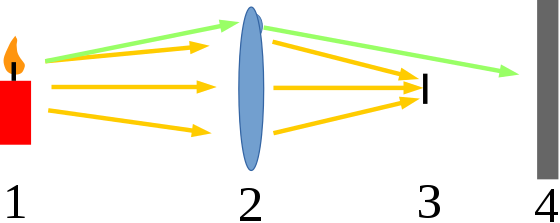

Возьмём наше зеркало и отразим свет от фонарика в сторону экрана. Если мы поместим нож Фуко до фокусного расстояния, то он перекроет одну из частей изображения. Поставив его за точкой фокуса, нож перекроет другую часть изображения. А что будет если мы нож Фуко поставим в саму точку фокуса? Тогда он затемнит изображение в целом.


Теперь когда мы помещаем неоднородность в световой поток, некоторые лучи преломляясь в ней, огибают нож и попадают на экран.


Этот метод не имеет засветки, так как на экран попадают только те лучи, которые прошли через неоднородность.



Можно заметить...


Можно заметить, что свет всё же не фокусируется в точку, это из-за того, что источник света имеет свои размеры, следовательно его изображение должно иметь какие-то размеры.
Чтобы уменьшить размеры этого изображения, нужно расположить источник света как можно дальше от зеркала, либо уменьшить его размеры.

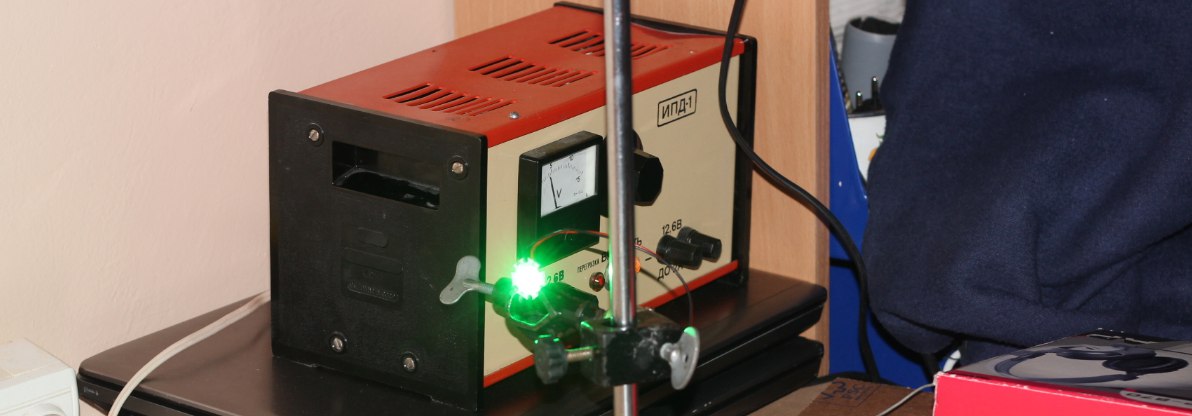

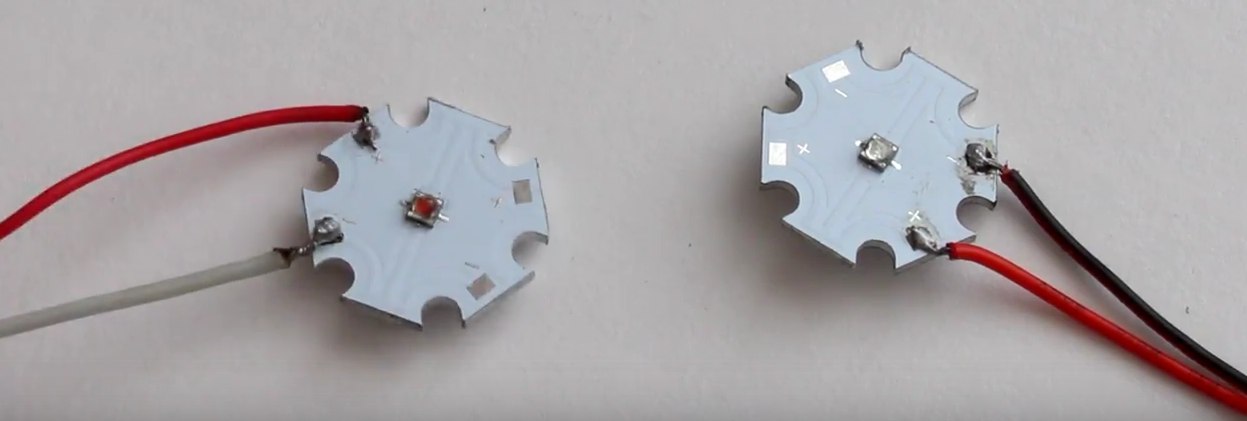

Я использовал такие светодиоды.


Далее...

Далее, я заменил данное зеркало на более большое, и вот что у меня получилось.



Конвективный поток от спички.

Конвективный поток от паяльника.

На данной фотографии можно наблюдать, как горячие потоки воздуха вырываются из фена с большой скоростью.

На практике шлирен-метод используют в аэродинамических трубах, что позволяет наблюдать картину обтекания исследуемой модели.
