Моделирование электрического поля средствами CUDA

в 17:26, , рубрики: CUDA, freeglut, gpgpu, симуляция, физика, школа, метки: , , , ,

Данная статья написана с целью продемонстрировать как с помощью технологии CUDA можно смоделировать простое взаимодействие заряженых частиц (см. Закон Кулона). Для вывода статической картинки я использовал библиотеку freeglut.
Как пишут частенько на Хабре:

Ещё во времена Turbo Pascal и Borland C 5.02 меня интересовал процесс симуляции простых физических явлений природы — будь то силы гравитационного притяжения или кулоновского взаимодействия. К сожалению, мощности одного процессора с несколькими сотнями МГц не хватало для простых математических операций, коих множество было велико.

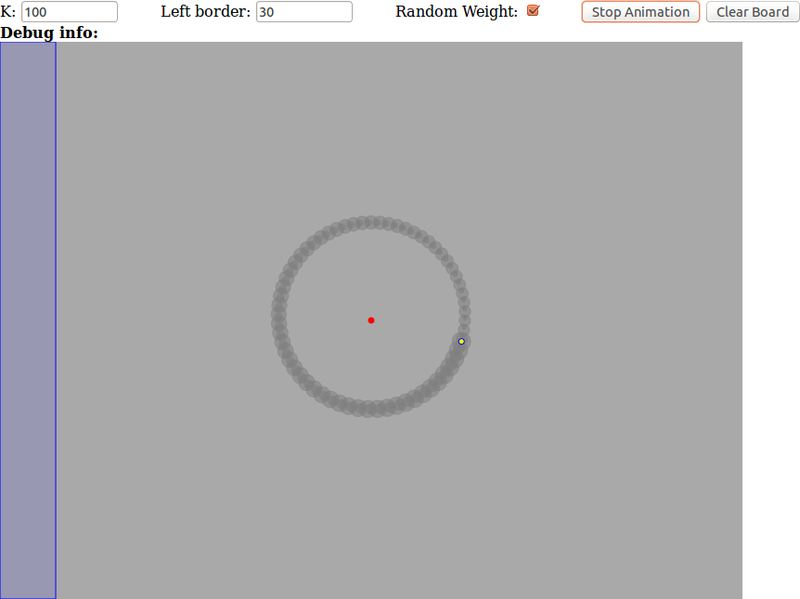

Хоть я и не погроммист, мне захотелось однажды вспомнить далёкое детство, да и подучить основы JavaScript, и я как-то смоделировал гравитационное взаимодействие любого разумного числа материальных точек. Так, например, частичка ниже крутится вокруг «солнца» пользуясь Ньютоновским законом:
Моделирование электрического поля средствами CUDA
Если вам будет интересно, и меня не оставит энтузиазм, то я опишу вам создание такой вот демки, чтобы вы смогли написать своих злых птиц в вакууме.

Итак, хватит ностальгировать, давайте погромпрограммировать. Моя платформа — это ноутбук с Ubuntu и видеокартой GeForce GT 540m и установленным CUDA Toolkit 5.0. Если вы начинаете знакомство с CUDA, то могу вам посоветовать интересную книгу CUDA by Example.

Для начала создайте проект из шаблона Nsight и подключите к нему freeglut используя библиотеки GLU, GL, glut. Это позволит нам отобразить полученное векторное поле, которое мы рассчитаем. Приблизительная структура нашего файла с функцией main будет следующая:

#include <stdio.h>
#include <stdlib.h>

int main(int argc, char** argv) {
	// Initialize freeglut
	// ...

	// Initialize Host and Device variables
	// ...

	// Launch Kernel to render the image

	// Display Image

	// Free resources

	return 0;
}

Для начала, всё выглядит просто. Давайте, сперва, отобразим окно нужного нам размера ну и срендерим чёрный экран. Кстати, скажу вам очевидную вещь: если какая-то функция вам незнакома, то просто погуглите.

Инициализация окна

Так как я, когда задумывал приложение, не планировал динамическое изменение размера окна, то я решил указать его декларативно, используя глобальные константы:

const int width = 1280;
const int height = 720;

Ах да! Не судите строго за смешивание стилей C++ и C99. Некоторые вещи, типа перегрузки, я порой нахожу полезным, но и от malloc я не отказался, чтобы хоть как-нибудь следовать стилю приложениям с CUDA.

Само отображение окна, обработка клавиши Escape и простой рендер можно осуществить следующим кодом:

#include <GL/freeglut.h>
#include <GL/gl.h>
#include <GL/glext.h>

// ...

void key(unsigned char key, int x, int y) {
	switch (key) {
	case 27:
		printf("Exit applicationn");
		glutLeaveMainLoop();
		break;
	}
}

void draw(void) {
	glClearColor(0.0, 0.0, 0.0, 1.0);
	glClear(GL_COLOR_BUFFER_BIT);
	// glDrawPixels(width, height, GL_RGBA, GL_UNSIGNED_BYTE, screen);
	glFlush();
}

// ...
	// Initialize freeglut
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA);
	glutInitWindowSize(width, height);
	glutCreateWindow("Electric field");
	glutDisplayFunc(draw);
	glutKeyboardFunc(key);
	glutSetOption(GLUT_ACTION_ON_WINDOW_CLOSE, GLUT_ACTION_CONTINUE_EXECUTION);

	// ...

	// Display Image
	glutMainLoop();

При запуске этого кода, вы ничего кроме чёрного экрана не увидите. Так что я опущу здесь скриншот. Обратите внимание на следующие моменты:

  • glutLeaveMainLoop — когда нажат Escape, то freeglut позволяет прервать главный цикл, чтобы мы смогли освободить ресурсы приложения. Если хочется, то можно использовать и atexit;
  • glDrawPixels — позже я создам буфер из unsigned byte, где я буду хранить все пиксели (их цвета) и потом отображать в окне;
  • glutSetOption — это мне позволить продолжить выполнение кода в main, чтобы очистить ресурсы в виде динамической памяти.

Разбиение вычисление на блоки и потоки

Побаловавшись с примерами, я смог для себя уяснить, что представляет собой такое понятие как блок и поток, и что делать с их размерностью. В принципе, если опустить технические детали, то блок — это клетка, в которой есть некоторое количество потоков. Когда происходит вычисление целой сетки блоков, то в какой-то момент времени каждый блок выстреливает свои потоки, дожидается их завершения и передает управление другому блоку. Так, например, вы можете нагенерить блоки в одномерную полоску, или в двухмерную сетку.

Потоки, в свою очередь, тоже могут располагаться в блоке в виде одномерной полосы, или двухмерной таблицы. Кстати, возможны варианты с тремя измерениями, но я их упущу, так как они пока не вписываются в мою задачу.

Я могу разбить экран на большие квадраты (блоки), внутри которых пиксели будут рендериться отдельным потоком. Такая задача — оптимальное использование графической карты, но чтобы разбить экран на блоки, придется применить простую арифметику — я узнаю число потоков дозволенного мне в пределах блока, и затем поделю размер окна на количество потоков по горизонтали и вертикали.

Чтобы узнать количество потоков внутри блока, воспользуемся функцией cudaGetDeviceProperties:

int threadsCount(void) {
	int deviceCount = 0;
	cudaGetDeviceCount(&deviceCount);

	if (deviceCount <= 0) {
		printf("No CUDA devicesn");
		exit(-1);
	}

	cudaDeviceProp properties;
	cudaGetDeviceProperties(&properties, 0);

	return properties.maxThreadsPerBlock;
}

Моя карта возвращает число 1024. К сожалению, я не могу использовать все потоки, потому что в режиме отладки, при делении float чисел, я получаю ошибку cudaErrorLaunchOutOfResources. Я так и не смог отыскать, почему мне не хватило ресурсов (или регистров, как пишет интернет), поэтому единственные три решения, что я смог найти — это снижение числа потоков на блок, использование release режима при компиляции, использование опции maxrregcount с любым числом больше нуля.
Если вы дочитали мою статью до этого момента, то я рад, что не зря сижу ночью перед компом. А если вы знаете ответ, как узнать в чем именно была моя ошибка, и сообщите мне его, то я буду рад вдвойне.

Теперь разобьём наше поле на блоки и потоки:

void setupGrid(dim3* blocks, dim3* threads, int maxThreads) {
	threads->x = 32;
	threads->y = maxThreads / threads->x - 2; // to avoid cudaErrorLaunchOutOfResources error

	blocks->x = (width + threads->x - 1) / threads->x;
	blocks->y = (height + threads->y - 1) / threads->y;
}

// ...
	// Initialize Host
	dim3 blocks, threads;
	setupGrid(&blocks, &threads, threadsCount());
	printf("Debug: blocks(%d, %d), threads(%d, %d)nCalculated Resolution: %d x %dn",
		blocks.x, blocks.y, threads.x, threads.y, blocks.x * threads.x,
		blocks.y * threads.y);

Результат будет следующим (я заведомо увеличил количество блоков на единицу в тех случаях, когда размер экрана не кратен числу потоков):

Debug: blocks(40, 24), threads(32, 30)
Calculated Resolution: 1280 x 720

Теория и практика

Заряды, расстояния, кулоны и коэффициенты — это звучит хорошо. Но когда дело доходит до моделирования, то тут мы не можем уже пользоваться супер-маленькими значениями, потому что они могут пропасть в процессе вычисления. Поэтому мы упростим задачу:

Заряд — это структура с координатами (как на экране).

struct charge {
	int x, y, q;
};

Напряжённость электрического поля в точке — это вектор, который мы выразим проекциями и функции, вычисляющей их (вот именно здесь я и получил свою ошибку):

const float k = 50.0f;
const float minDistance = 0.9f; // not to divide by zero
const float maxForce = 1e7f;

struct force {
	float fx, fy;

	__device__ force() :
			fx(0.0f), fy(0.0f) {
	}

	__device__ force(int fx, int fy) :
			fx(fx), fy(fy) {
	}

	__device__ float length2() const {
		return (fx * fx + fy * fy);
	}

	__device__ float length() const {
		return sqrtf(length2());
	}

	__device__ void calculate(const charge& q, int probe_x, int probe_y) {
		// F(1->2) = k * q1 * q2 / r(1->2)^2 * vec_r(1->2) / abs(vec_r(1->2))
		// e = vec_F / q2
		fx = probe_x - q.x;
		fy = probe_y - q.y;

		float l = length();
		if (l <= minDistance) {
			return;
		}

		float e = k * q.q / (l * l * l);
		if (e > maxForce) {
			fx = fy = maxForce;
		} else {
			fx *= e;
			fy *= e;
		}
	}

	__device__ force operator +(const force& f) const {
		return force(fx + f.fx, fy + f.fy);
	}

	__device__ force operator -(const force& f) const {
		return force(fx - f.fx, fy - f.fy);
	}

	__device__ force& operator +=(const force& f) {
		fx += f.fx;
		fy += f.fy;
		return *this;
	}

	__device__ force& operator -=(const force& f) {
		fx -= f.fx;
		fy -= f.fy;
		return *this;
	}
};

Задумка моя простая — я создам двухмерный массив из векторов напряжённостей. В каждой точке экрана, напряжённость будет равна сумме векторов кулоновских сил. Звучит заумно, но я иначе не смог сформулировать. Проще сказать, код будет вот таким (вы его прочтите, но не пишите ещё в свой проект):

	force temp_f;
	for (int i = 0; i < chargeCount; i++) {
		temp_f.calculate(charges[i], x, y);
		*f += temp_f;
	}

Если мы попадём в заряд, то я пропускаю вычисление напряженности в этой точке (ибо делить на ноль нельзя). Так что на экране вы должны увидеть чёрную точку — заряд.

Теперь, когда мы создали инфраструктуру — давайте кодить под CUDA. Для начала создадим необходимые переменные хоста и устройства и освободим их!

Создаем и освобождаем ресурсы

Нам понадобятся следующие переменные:

  • экран — хост — цветные пиксели;
  • экран — устройство — они же;
  • заряды — устройство — координаты и величины зарядов в постоянной памяти устройства.

Создаём:

uchar4* screen = NULL;

// ...

	screen = (uchar4*) malloc(width * height * sizeof(uchar4));
	memset(screen, 0, width * height * sizeof(uchar4));

	uchar4 *dev_screen = NULL;
	cudaMalloc((void**) &dev_screen, width * height * sizeof(uchar4));
	cudaMemset(dev_screen, 0, width * height * sizeof(uchar4));

// ...

	// Free resources
	free(screen);
	screen = NULL;

	cudaFree(dev_screen);
	dev_screen = NULL;

Заряды проинициализируем просто. Я не сбрасываю генератор случайных чисел, чтобы получить одну и ту же картину. Если вы хотите случайное поле каждый раз, то можете добавить вызов srand:

const int chargeCount = 10;
__constant__ charge dev_charges[chargeCount];
const int maxCharge = 1000;
const int minCharge = -1000;

// ...

void prepareCharges(void) {
	charge* charges = (charge*) malloc(chargeCount * sizeof(charge));
	for (int i = 0; i < chargeCount; i++) {
		charges[i].x = rand() % width;
		charges[i].y = rand() % height;
		charges[i].q = rand() % (maxCharge - minCharge) + minCharge;

		printf("Debug: Charge #%d (%d, %d, %d)n", i, charges[i].x,
				charges[i].y, charges[i].q);
	}
	cudaMemcpyToSymbol(dev_charges, charges, chargeCount * sizeof(charge));
}

// ...
	prepareCharges();

Помните закомментированную строку, рендерящую экран? Теперь вы можете её раскомментировать:

	glDrawPixels(width, height, GL_RGBA, GL_UNSIGNED_BYTE, screen);

Создадим ядро

Теперь создадим функцию, которую мы будем вызыватhttp://habrahabr.ru/sandbox/add/#ь в каждом потоке, чтобы срендерить каждый пиксель на экране. Эта функция будет выполнять следующее: она вычислит значение напряжённости поля, и вызовет другую функцию, чтобы сопоставить какой-нибудь цвет точке.

__device__ uchar4 getColor(const force& f) {
	uchar4 color;
	color.x = color.y = color.z = color.w = 0;

	float l = f.length();
	color.x = (l > maxLengthForColor ? 255 : l * 256 / maxLengthForColor);

	return color;
}

__global__ void renderFrame(uchar4* screen)
{
	// build the field and render the frame
}

Чтобы вызвать ядро… а впрочем и так всё ясно:

	// Launch Kernel to render the image
	renderFrame<<<blocks, threads>>>(dev_screen);

	cudaMemcpy(screen, dev_screen, width * height * sizeof(uchar4),
			cudaMemcpyDeviceToHost);

Теперь добавим немного кода в renderFrame и получим то, что нам нужно:

__global__ void renderFrame(uchar4* screen)
{
	int x = blockIdx.x * blockDim.x + threadIdx.x;
	int y = blockIdx.y * blockDim.y + threadIdx.y;

	force f, temp_f;
	for (int i = 0; i < chargeCount; i++) {
		temp_f.calculate(dev_charges[i], x, y);
		f += temp_f;
	}

	screen[x + y * width] = getColor(f);
}

Вывод

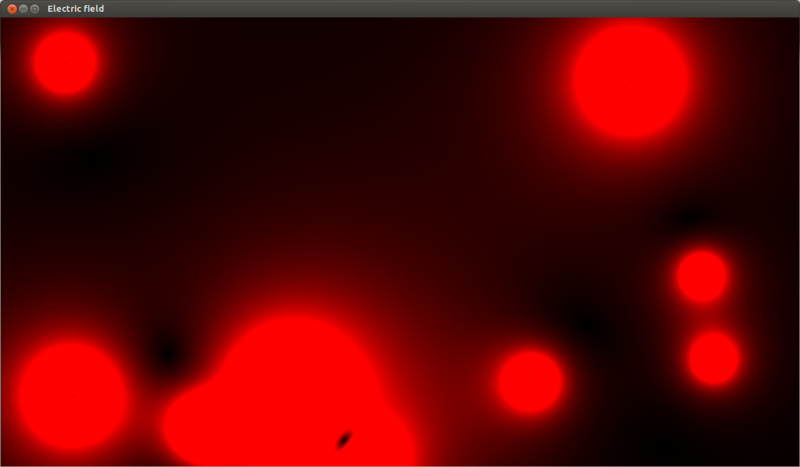

Часто народ пропускает статью, потому что важен вывод. Мне здесь нечего сказать, кроме как опубликовать картинку, что у меня получилась. Ссылку на почти пустой репозиторий найдёте здесь.
Моделирование электрического поля средствами CUDA
В принципе, есть куда развиваться — можно например добавить анимацию, показывающую как меняется поле при перемещении зарядов. Но опять же, если это интересно.
