Каждый, кто связан с проектированием устройств в печатном исполнении, сталкивается с задачей определения волнового сопротивления проводников. И конечно же для многих конфигураций проводников можно найти готовые формулы (пусть и приближенные, но все-таки) и набить их, например, в Mathcad или же воспользоваться симуляторами, способными с заданной точностью рассчитать волновое сопротивление проводников. Все это есть, но в большинстве случаев не всегда удобно. Гораздо удобнее воспользоваться уже подготовленными утилитами (калькуляторами), которые помимо вычисления волнового сопротивления могут обладать набором вспомогательных полезных функций. О некоторых таких программах я и хотел бы сегодня рассказать.
Утилита от AWR “TXLine”.

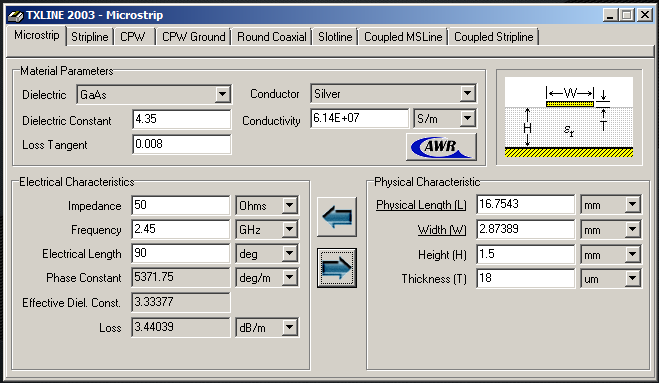

Почти ничего лишнего, только расчет волнового сопротивления для проводников с различной конфигурацией. Есть следующие варианты:
• микрополосковая (несимметричная полосковая) линия – microstrip;

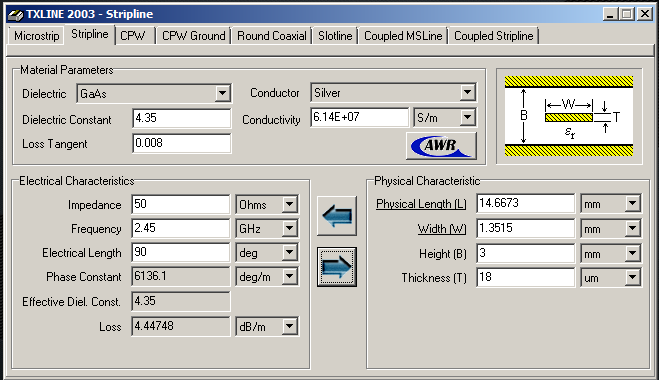

• симметричная полосковая линия – stripline;

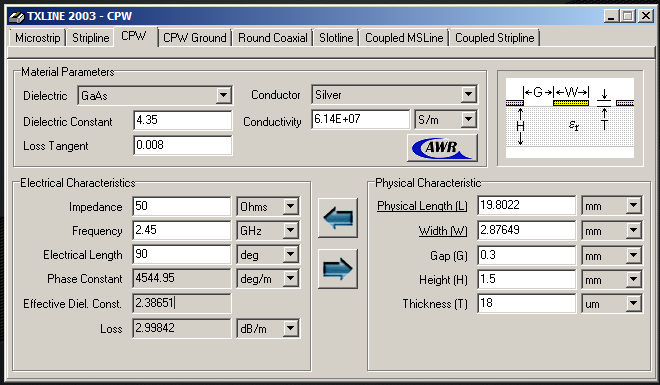

• копланарная линия – CPW;

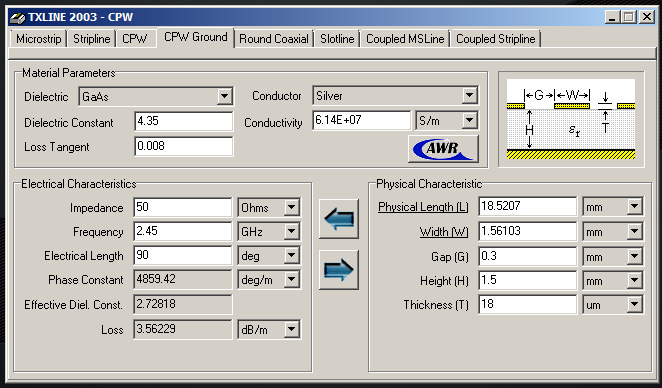

• копланарная линия с земляным слоем – CPWG;

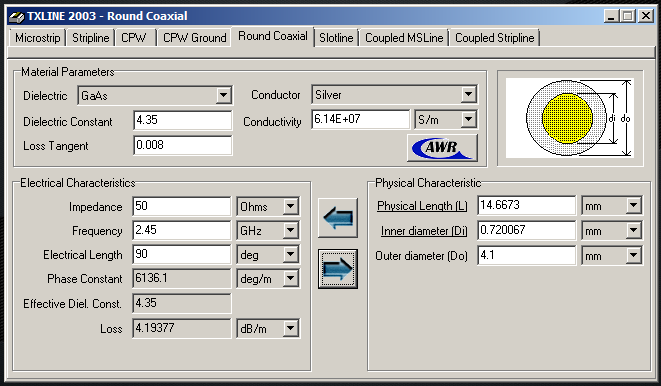

• круглый коаксиал – round coaxial (конечно, выбивается из концепции печатной платы, но вдруг пригодится);

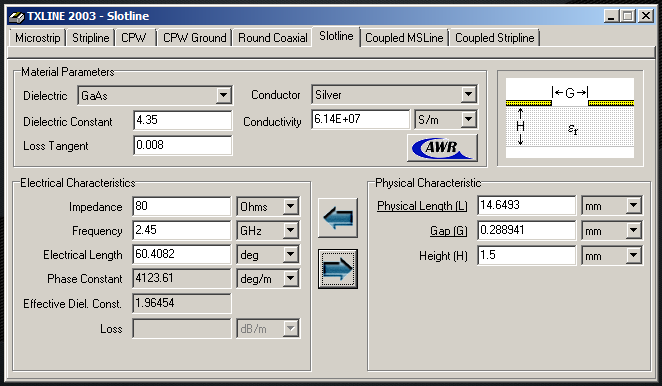

• щелевая линия – slotline;

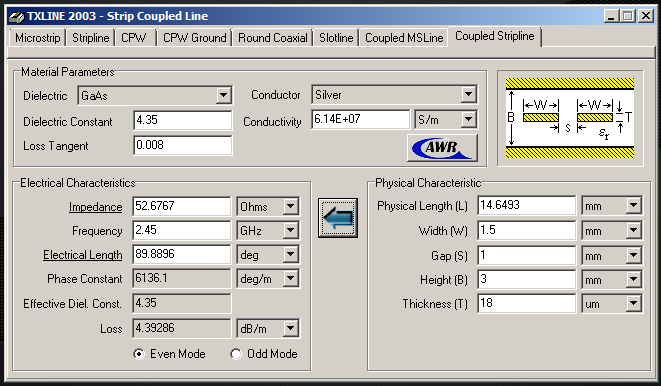

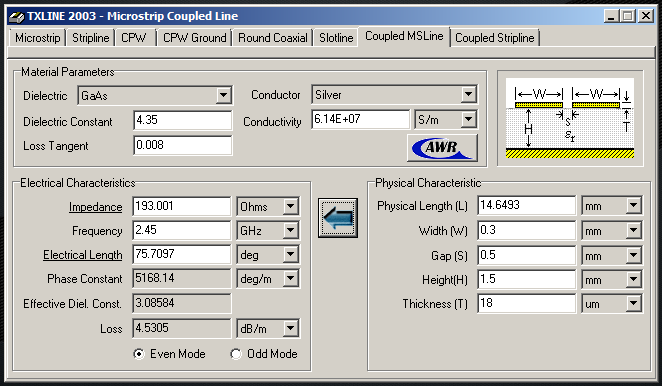

• связанные микрополосковые линии – coupled microstrip lines;
• связанные симметричные полосковые линии – coupled stripline
Так же есть небольшое количество полезной информации: электрическая длина линии (пересчитывается в физическую длину); набег фазы на единицу длины линии; расчет эффективной относительной диэлектрической проницаемости; погонные потери в линии. Есть небольшой встроенный справочник по некоторым проводникам и диэлектрикам.
Не смотря на то, что утилита проста в использовании, можно найти обучающее видео на YouTube
Присутствуют наиболее распространенные типы линий. Казалось бы, что на этом можно и закончить, но мы продолжим.

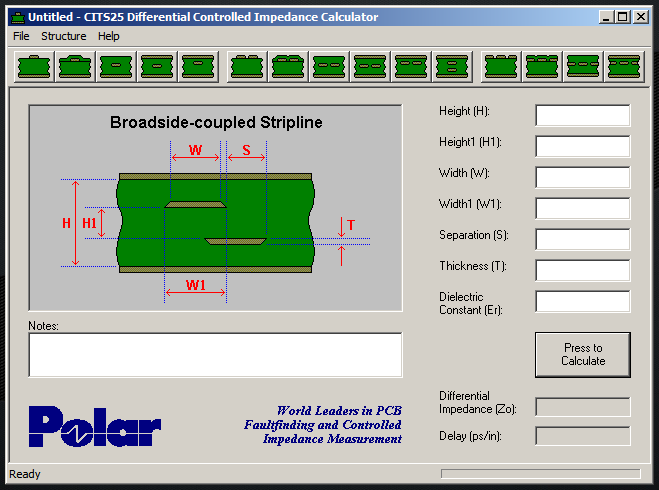

Утилита “CITS25” от Polar. Содержит большое количество различных конфигураций печатных проводников и способна удовлетворить более взыскательного разработчика. Не буду описывать все возможности утилиты, скажу только, что есть конфигурации, например, с лицевой связью проводников (при этом можно задать смещение проводников относительно друг друга).

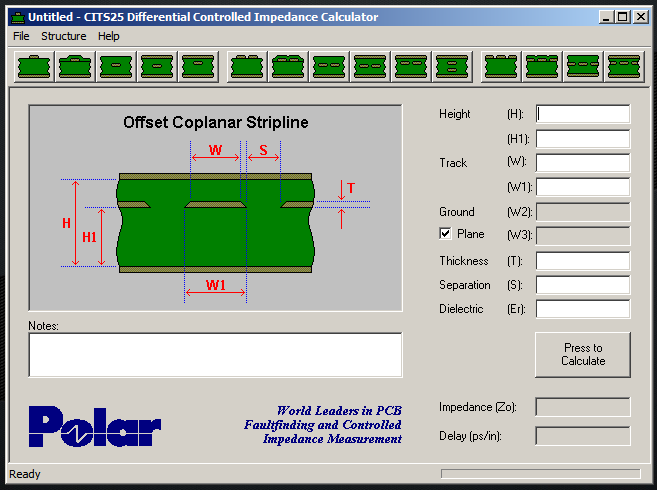

А так же есть симметричная копланарная линия со смещением относительно земляных слоев (шин, проводников).

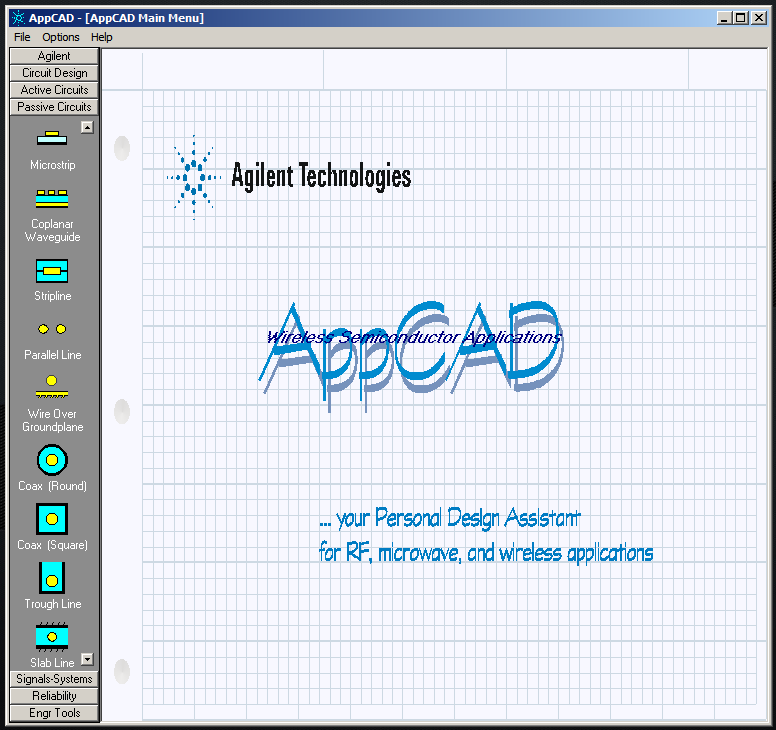

Еще одна софтинка “AppCAD” от Agilent
Помимо уже перечисленных выше конфигураций проводников содержит так же:

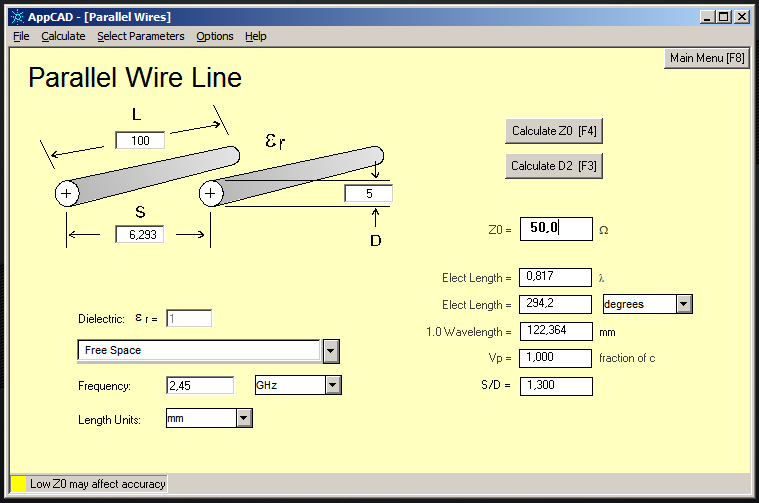

• параллельные проволочные/проводные линии;
• провод над земляной плоскостью;
• квадратный коаксиал;
• и даже такую экзотическую конфигурацию, как “trough line” (не знаю, как корректно перевести этот термин на русский язык).
Однако помимо расчета волнового сопротивления для различных конфигураций проводников в AppCAD есть и другие ”вкусности”.

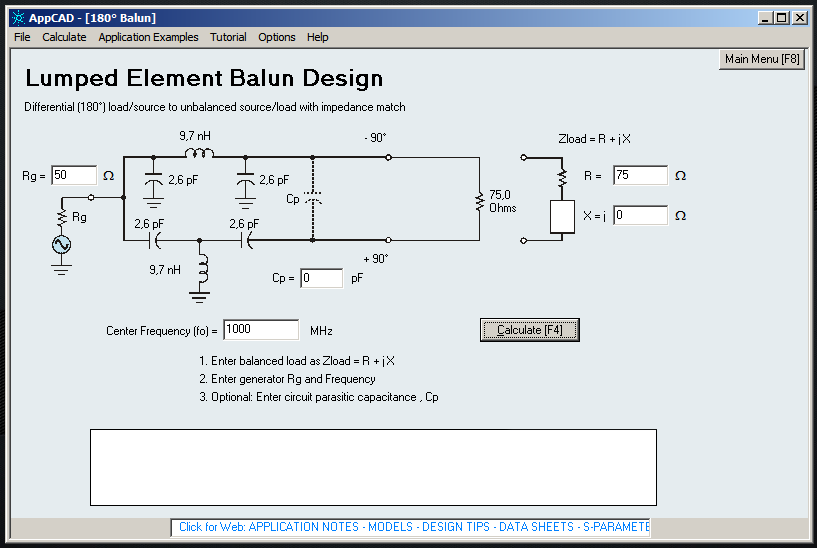

Есть возможность рассчитать трансформатор волновых сопротивлений на сосредоточенных элементах.

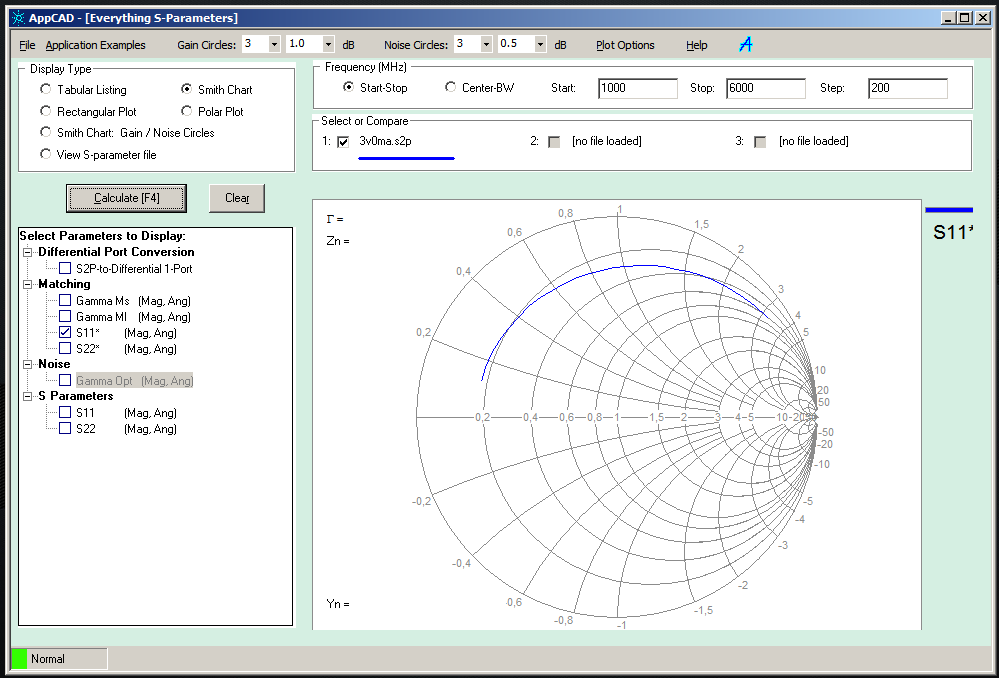

Есть возможность просматривать до трех файлов S-параметров одновременно. Можно подгружать как файлы двухполюсников *.s1p (например, антенна), так и файлы четырехполюсников *.s2p (фильтр, усилитель, сплиттер и т.д.). Можно посмотреть так же шумовые характеристики элемента.

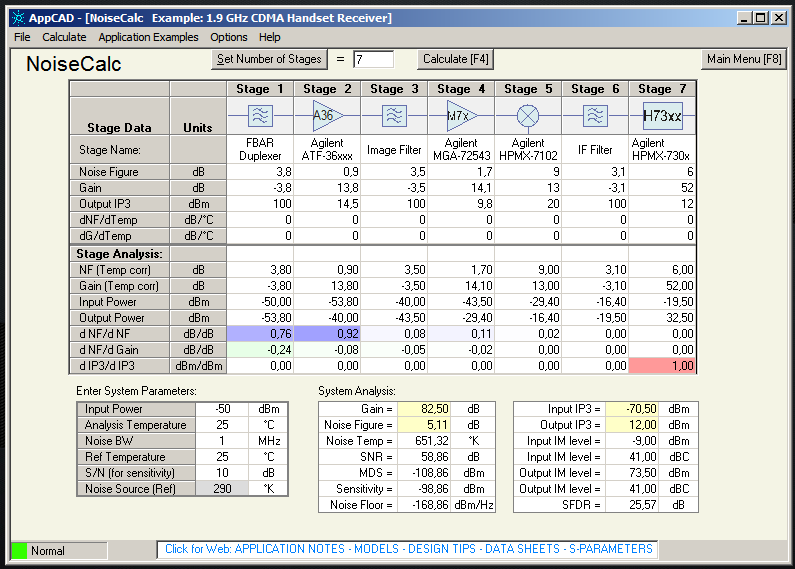

Есть встроенный системный калькулятор.

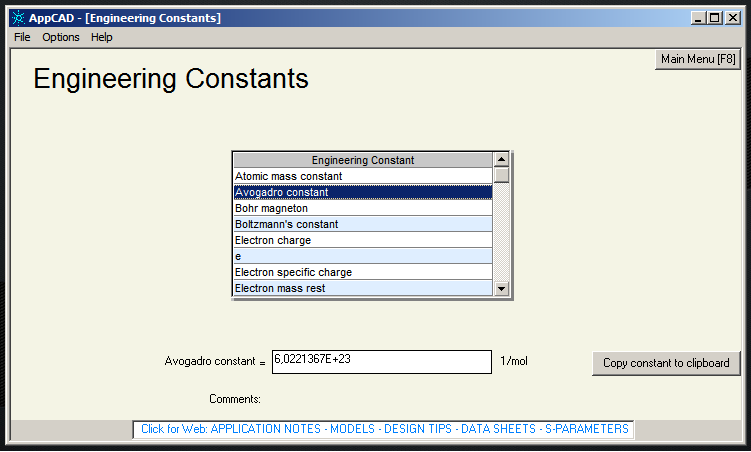

А еще есть небольшой справочник c различными константами.
И даже этим набором функционал AppCAD не ограничивается. Есть еще много чего интересного и полезного.

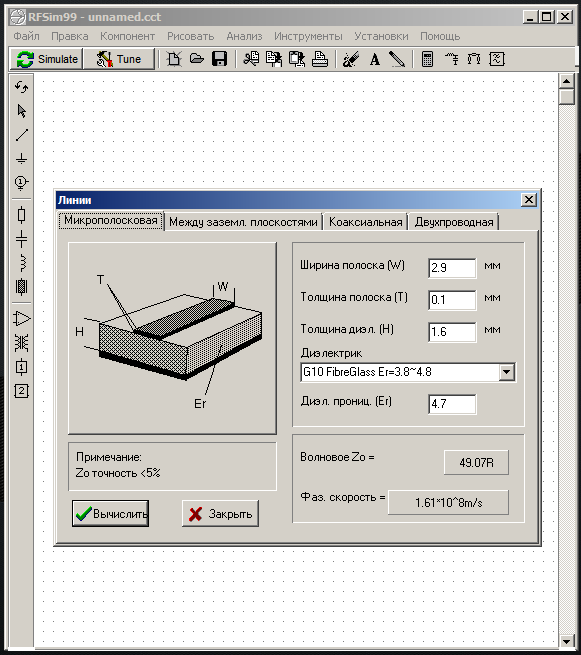

А закончить я бы хотел софтинкой “RFSim99”, которую язык не повернется назвать калькулятором. Это маленькая САПР СВЧ. При этом она (софтинка) бесплатна и существует в русифицированном варианте.
В составе RFSim есть множество встроенных инструментов, способных облегчить жизнь разработчику:

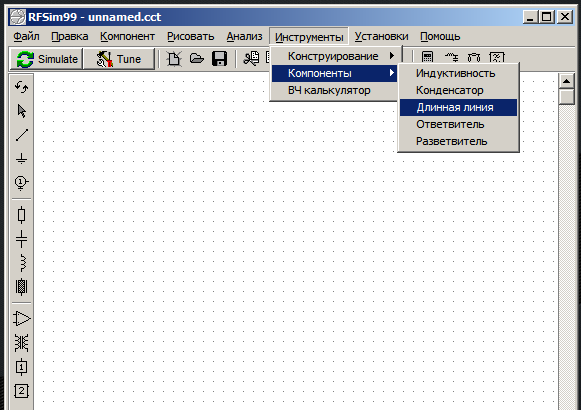

• синтез цепи согласования, аттенюатора или фильтра;
• расчет параметров длинной линии, ответвителя или делителя мощности;
• так же есть простенький калькулятор/конвертер для расчета ряда параметров/величин.
А так же RFSim99 способна рассчитывать схемы, которые задает пользователь. Но это уже совсем другая история…
P.S. Если вам есть, что добавить, буду очень благодарен за интересную информацию.
Автор: Steve_R
