16 мая в МИЭТ (Зеленоград) прошел уже традиционный семинар-встреча с японскими разработчиками и производителями компактной технологической линеек, так называемого Minimal Fabа.
Предыдущий большой семинар проходил там же в 2017, и на youtube есть почти трехчасовая запись. Давно хотел написать большую заметку на эту тему, собрал много материала а после этой встречи окончательно «дозрел». Все-таки живая встреча, с вопросами-ответами, гораздо эффективнее, чем изучение статей. К тому же, в последнее время появилось несколько статей, где эта линейка освещается однобоко, в каком-то восхищенном и не совсем адекватном ключе «восхищения». Давайте разбираться…
Концепция уменьшения
Главным идеологом проекта Minimal Fab является японский ученый Shiro Hara. В середине 2000-х он предложил радикальный подход для снижения стоимости полупроводникового производства – идти по пути уменьшения оборудования и диаметра исходных пластин.
В 2010 году для реализации этой идеи был создан консорциум при поддержке Правительства Японии и под эгидой Национального института передовых промышленных наук и технологий (AIST). В этот консорциум вошли более сотни японских компаний, занимающихся разработкой материалов, оборудования и технологий.
В 2017 году была выделена отдельная организация, для продвижения Minimal Fab уже в качестве готового решения на полупроводниковый рынок(компания Tokyo Boeki Group Ltd ).
Эта идея уменьшения идет в разрез с текущим мировым трендом. Если посмотреть на современную эволюцию полупроводникового производства, то одновременно с уменьшением минимального размера, происходит увеличение диаметра пластин и увеличение производительности оборудования. Это приводит к тому, что потянуть создание современного массового производства на сегодня могут несколько компаний-лидеров, таких как TSMC, Intel, Samsung. Это обладатели так называемых МегаФабов, в терминах концепции.
Они «держат» более половины всего объема рынка, обладая значительными производственными мощностями для производства массовых ИС. Мелкие производители «вымываются» с рынка, не в силах конкурировать по цене с гигантами в потребительском секторе. Либо уходят в специфические ниши уникальных продуктов, с большой маржой, но с малыми объемами. При этом небольшие компании находятся в неустойчивом положении, так как вынуждены следовать в обще-мировом тренде «гигантомании» и вкладывать значительные средства на инфраструктуру и оборудование. Условно, если я захочу сегодня построить линейку под небольшой объем, и старый уровень технологии (~ 3мкм), то мне придется потратить больше, чем это было тридцать лет назад в эквивалентных ценах. Такой вот парадокс.
Что делать тем, кто хочет купить небольшую серию ИС? Можно пойти в те же компании-гиганты, и заказать у них «шатл», в рамках MWP. Это не будет очень дешево, и не слишком быстро (цикл изготовления 1-2 месяцв для КМОП технологии 28нм). Но если требуется что-то специфическое в плане технологии, то здесь возникнет проблема. Разработка технологии стоит очень дорого, и никто не будет заниматься этим, чтобы выполнить заказ, например, на десять пластин. Хорошо бы иметь свою линеечку, но чтобы не дорого.)
Автор концепции Minimal Fab предложил значительно уменьшить стоимость «входного билета» в производство полупроводников. Достигается это следующими решениями:
— уменьшение диаметра пластин с современного стандарта 300мм (площадь пластины ~70650мм2) до диаметра 12.5мм (площадь пластины ~122мм2). Этой площади достаточно для размещения одной большой схемы или нескольких маленьких. Пластины изготавливаются «вырезкой» из больших пластин, с дополнительной обработкой (фото пластиночки, размещенной в кассете):
— пластина находится в изолированной от внешней среды капсуле (некий аналог SMIF), которая открывается только внутри установки. Обрабатывается в одном процессе только одна пластина.

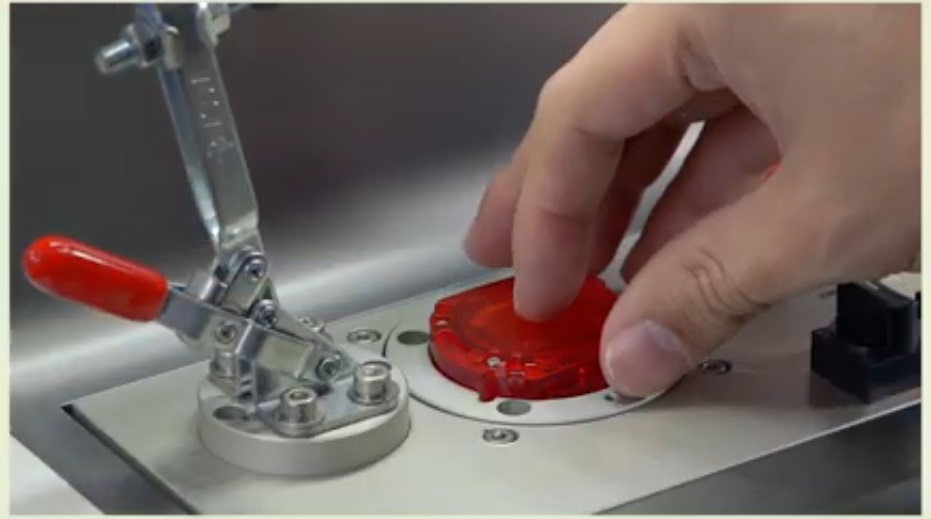

(контейнер с пластиной внутри загружается в установку)

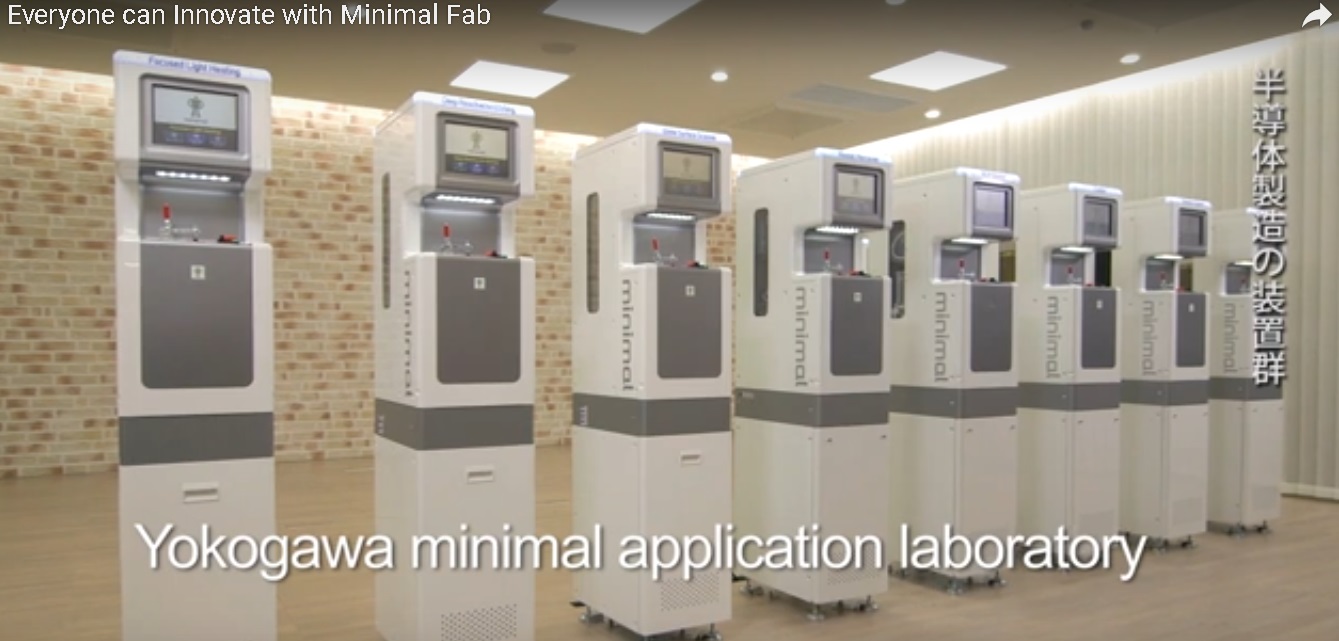

— все оборудование выполняется в унифицированном форм-факторе (габариты 1440х300х450мм), без процедуры сложного запуска и подключения. Каждая единица выполняет один тип процесса (химическая обработка, травление и т.д.).
Интерфейс и управление установок стандартизировано.
Не требуется инфраструктура в привычном формате МегаФабрики. Газы и реагенты находятся внутри установок в компактных картриджах (емкостях), газы в баллонах. Необходима вытяжка, для удаления газообразных продуктов реакции и теплоотвода:

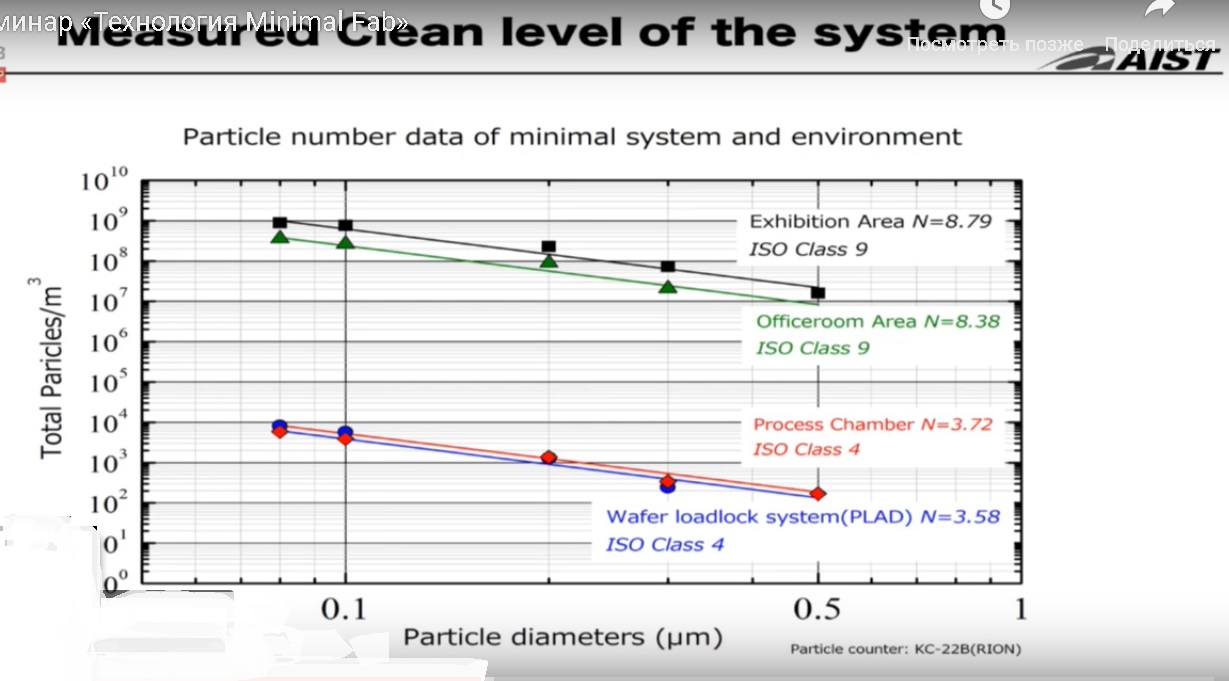

— декларируется, что при этом не требуется чистая комната в помещении, так как зона обработки пластины изолирована от среды. Внутри зоны обработки пластины за счет герметичности достигается класс чистоты ISO 4 (при внешнем классе чистоты в помещении ISO 9, обычный офис).

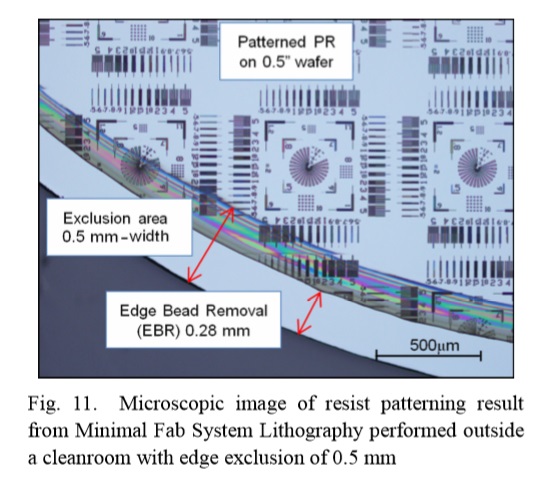

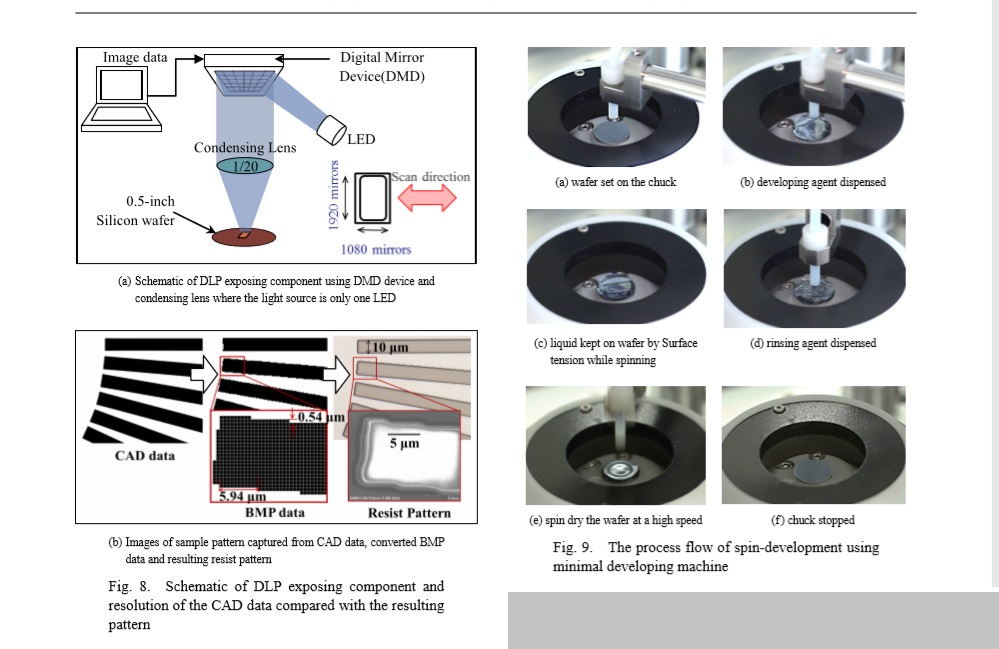

— безмасочный (без фотошаблона) способ формирования рисунка на пластине. Изображение формируется за счет прямого проецирования на фоторезист (классическое нанесение и проявление). Длинна волны 365нм, расчетное разрешение системы 0.5мкм. Краевая зона — около 0.5мм (рабочий диаметр пластины будет составлять около 11мм).
Очевидные преимущества такой концепции:
- снижение начальных затрат на организацию производства в десятки или сотни раз
- не требуется строить капитальное здание с обеспечивающей инфраструктурой
- уменьшение затрат на поддержание работы такой линейки в десятки или сотни раз, по отношению к обычной линейке (за счет снижения потребления электричества, материалов, уменьшения персонала за счет стандартизации оборудования)
- значительное ускорение времени изготовления образца (с нескольких недель до дней)
- возможен гибридный вариант, когда некоторые операции, при условии адаптации, можно выполнять на стандартном «большом» оборудовании (ИЛ, фл).
- не требуется изготовление фотошаблонов, возможна коррекция изображения в случае необходимости
Авторы концепции приводят даже следующую оценку, сравнивая МегаФаб и Minimal Fab:
Очень эффектное сравнение. Особенно оно по нраву тем, кто настаивает на том, что Minimal Fab заменит полноценную фабрику, и это есть лучший и единственный путь. Ну вот же, тут миллиарды, а здесь миллионы.
Но здесь-то и начинается столкновение концепции с реальностью.
Реальность

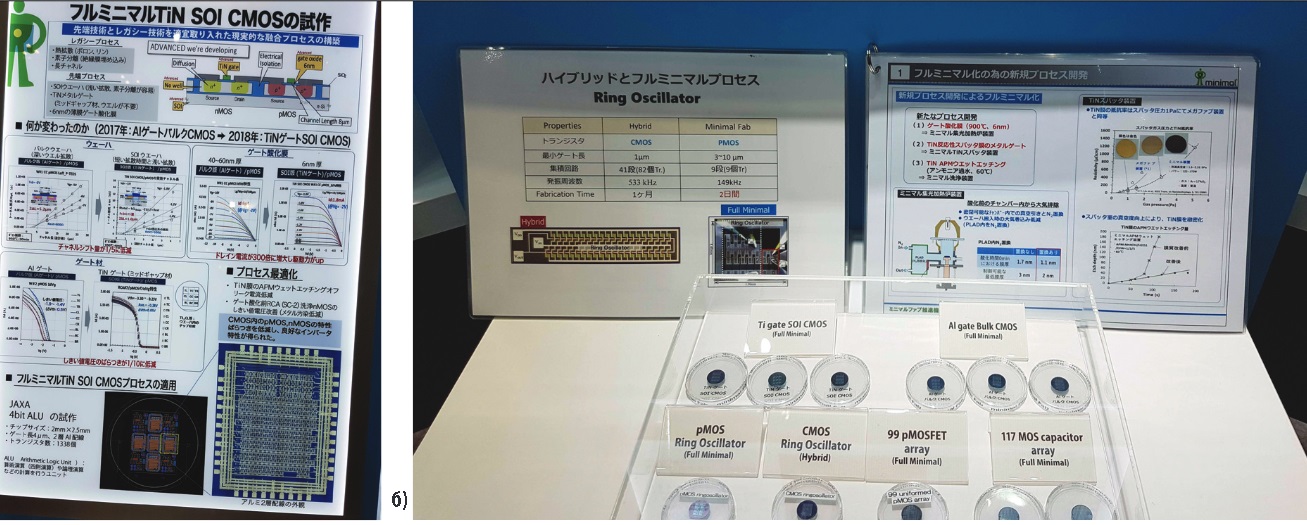

На сегодня уровень реализованных КМОП микросхем на линейке Minimal Fab не слишком поражает воображение. Сделаны совсем простые образцы типа NAND-ячеек и кольцевых генераторов, состоящие из 400 транзисторов. Размер затвора составляет несколько мкм, технология довольно примитивна (уровень конца 70-х, начало 80-х). На фото образцы, представленные в 2018 году на SEMI Япония.

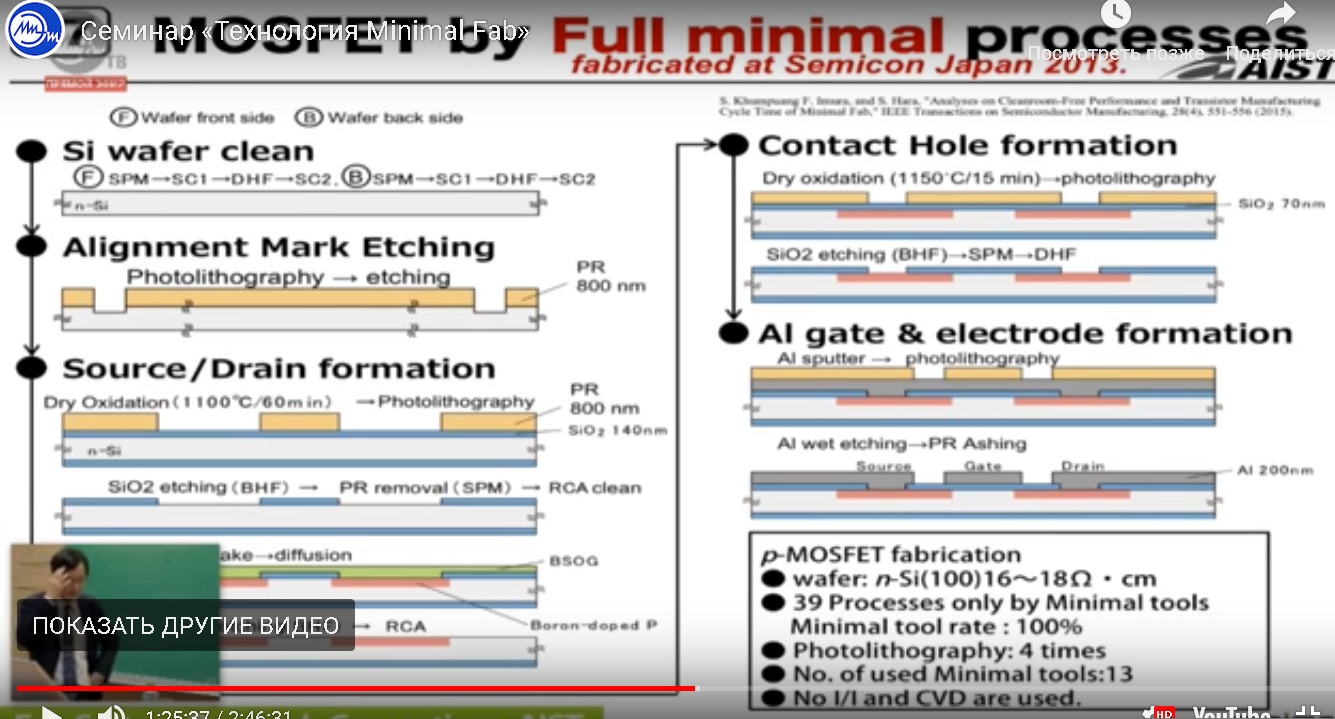

А также слайд из презентации, где показано схематичный маршрут изготовления образцов в 2013. Маршрут из 39 операций, р-n переходы из диффузинного источника, один слой разводки…
Процессы ионного легирования на сегодня не реализованы в форм-факторе Miimal-Fab, хотя работа идет. Пока обещана энергия до 60кэВ, и два вида элементов, B и P. Большие энергии не понятно как достичь в ограниченном размере установок. Как вариант — гибридная реализация (делать процессы на обычном оборудовании, на счет специальных держателей).
Реализация хотя бы двухслойной разводки, чтобы говорить об уровне 1-0.8мкм, также пока не видно. Реализованы не все процессы ПХТ.
Уровень фотолитографии, достигнутый сегодня разработчиками, назван до 0.5мкм. Сказано, что это вроде как шаг, но каких-то материалов не показано. Далее в планах переход на электронно-лучевую литографию, но это в перспективе.

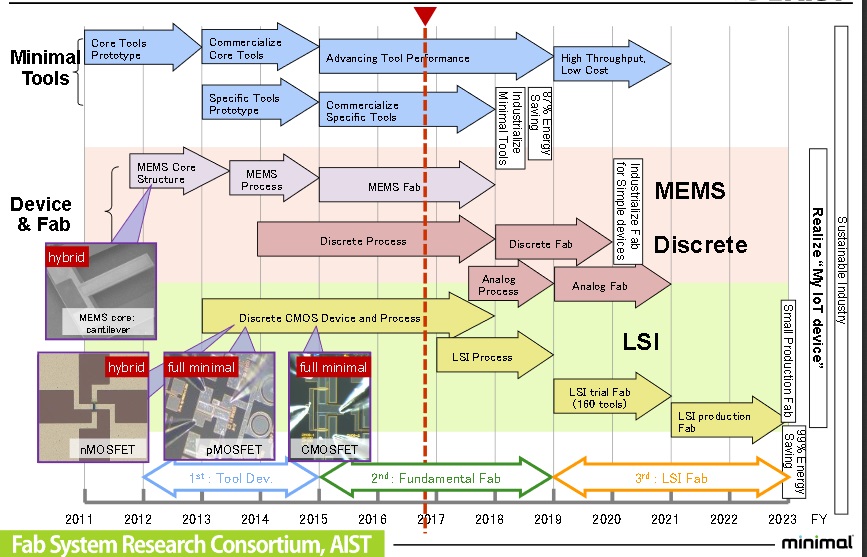

Вот так выглядит roadmap:
Посмотрев и послушав презентацию, пока сравнение полноценной фабрики стоимостью пять миллиардов и текущей линейки Minimal Fab выглядит несколько обманчивым. И те, кто апеллирует к этому, делают так либо по незнанию, либо наоборот, по слишком большому знанию.
Сам разработчик концепции и не противопоставляет себя TSMC, например.

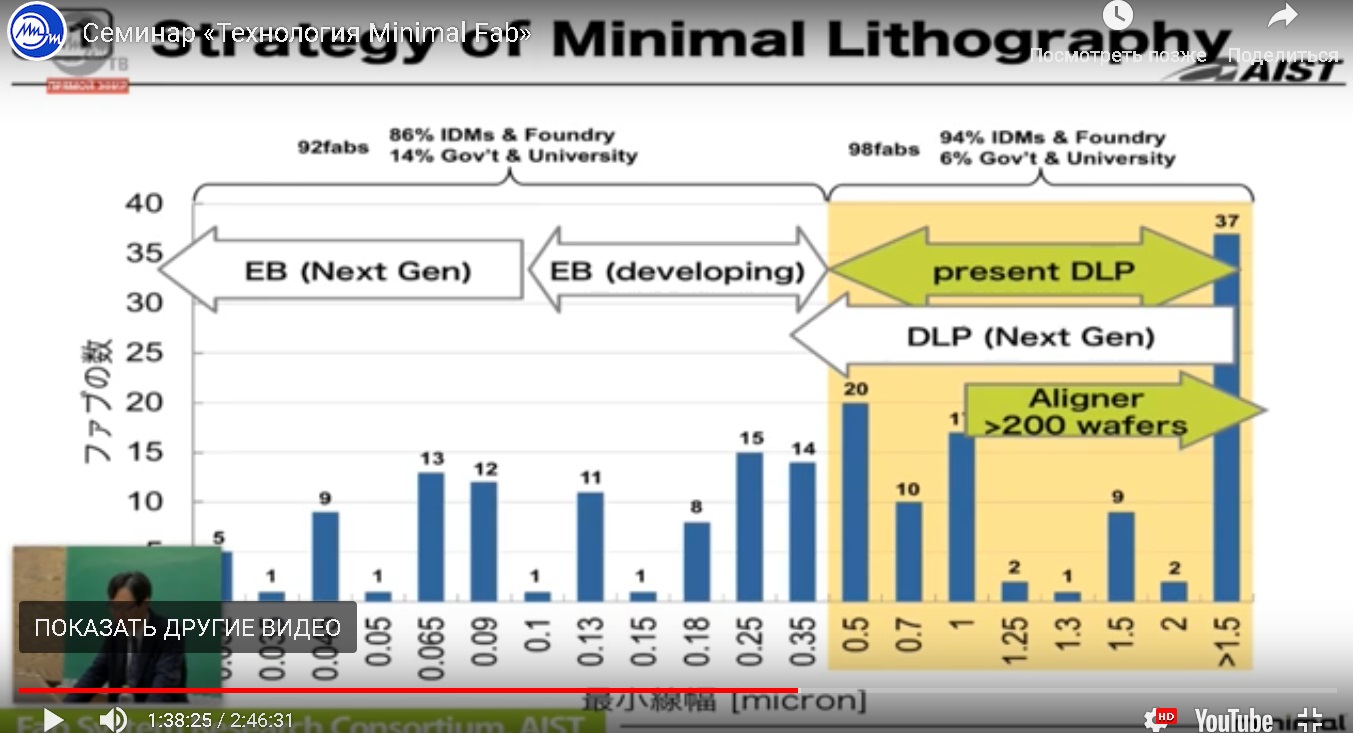

Ниша применения авторам Miniaml Fab видится. На рисунке анализ полупроводниковых производителей США (слайд с презентации 2017 года).
Примерно 98 фабрик в США занимаются изготовлением полупроводников в диапазоне тех.процесса от 0.5мкм и больше, диаметр пластин от 100 и ниже. Это производители среднего и малого объема, чаще всего. Это все виды (КМОП, МЭМС, дискретные) По уровню технологии это уже сегодня примерно соответствует возможностям линейки Minimal Fab, с текущим уровнем фл (даже без электронного луча). Для указанных фабрик существует проблема оборудования. Новое оборудование под такой диаметр не выпускается, и вот тут формат Minimal Fab очень подходит. По подсчетам разработчиков, для замещения этих мощностей требуется тысячи линеек Minimal Fab.
В принципе, аналогичная ситуация, но в меньшем масштабе, существует и у нас в стране. У нас тоже хватает старых линеек, которые делают небольшие объемы по технологии царя Гороха (разные мохнатые серии из десяти транзисторов по лошадиными нормам и т.д.).
Вторая интересная и реально актуальная ниша — это специфические технологии.

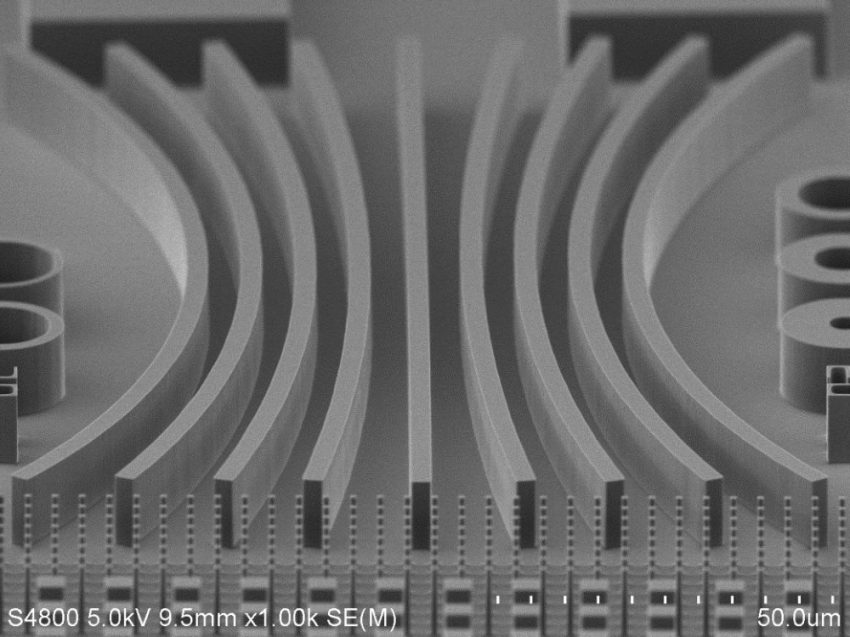

SOI, МЭМС, сенсоры, гибридные схемы (КМОП+сенсор, типа болометров) дискретные, СВЧ, BaskEnd операции типа бампирования, соединения А3В5… Все вот это вот делается на малом диаметре, как правило, небольшими объемами. И здесь Minimal Fab выигрывает у традиционной реализации (на фото пример реализации структуры МЭМС).
На сегодня озвучено, что уже 5-6 линеек Miniaml Fab работают как функционирующие в полноценном режиме у клиентов. На семинаре выступил представитель одной из компаний, который рассказал о своем опыте применения.
Характерно, что они применяют оборудование Minimal Fab в гибридной формате. То есть у них есть традиционная чистая комната с оборудованием под Backend процесс (что-то типа интерпозера под бампирование). И несколько единиц Minimal Fab реализует процессы фл и химической обработки.
Продвижение у нас
У нас идею MinimalFab последовательно продвигает МИЭТ. Проводит семинары и встречи с разработчиками технологии, на последнем подписан меморандум о создании «Ассоциации Miniamal FAB Russia».
Есть русскоязычный сайт компании Tokyo BOEKI Rus.
Пару лет назад компания ADGEX очень пафосно объявила «начало новой эры в мировой микроэлектронике», и грозилась начать с 2018 году поставки «устройств», изготовленных на Minimal Fab, но что-то пошло не так.
Подводя личный итог
- формат Minimal Fab это не просто тренажер для обучения студентов (хотя признаю, пару лет назад я думал скорее именно так)
- идеально для МЭМС, датчиков, сенсоров, болометров и т.д.
- подходит под дискретные приборы, СВЧ, силовая электроника и специфические материалы, типа SOI, А3B5.(возможно в гибридной реализации)
- вполне реален вариант для изготовления биполярных или КМОП схем уровня 3мкм и выше, с малой степенью интеграции (например, многочисленные
военныесерии, из десяти транзисторов и трех резисторов с лошадиными размерами, которые до сих пор куются) - перспективно под замену устаревших линеек (проблема старого оборудования, которое физически никто уже не делает) малого диаметра пластин и небольшую серию
- крайне интересна реализация корпусированиябампированияинтерпозеры и прочее (в случае небольшой серии)
- уровень КМОП от 0.5мкм до 0.25мкм — возможно в будущем, зависит от вложений в технологию.
Как вариант в гибридном способе (Minimal Fab на классической фабрике).
- для полноценного КМОП и большой степени интеграции (ниже 0.25мкм) предпосылок мало, даже если будет электронно-лучевая фл. Все-таки размер в голом виде далеко не все определяет. ниже 0.25мкм значительно усложняется и тех.процесс, и самое главное – составляющая дизайна.
- ниже 0.18мкм – у разработчиков даже планов не видно в ближайшей перспективе
- большие фабрики с нодами 28нм и ниже могут спать спокойно, Minimal Fab им не конкурент в обозримом будущем.
Материалы и ресурсы по Minimal Fab
- Запись большого семинара в МИЭТ, 2017.
- Видео о процессе изготовления, очень наглядно.
- Презентация SEMI EXPO Москва 2017
