Избавляемся от главной болячки на гитарах Ibanez S-серии

в 6:00, , рубрики: ibanez, электрогитары

Одной из фичей серии S, помимо эргономичного корпуса, является углубленная шахта Jack-коннектора внутрь деки.

Реализацию шахты придумали товарищи австралийцы из компании Katoh в 1987 году. На тот момент все беспроводные гитарные системы имели выносной джек, гитара подключалась небольшим кабелем и только потом подключалась в трансмиттер.

Чего не скажешь о современном беспроводе, где в бюджетном сегменте устройство имеет цельный корпус джека и передатчика. Из-за своей конструкции джек банально не дотягивается до коннектора в гитарах Ibanez S.

Эта проблема и является сабжем данной статьи.

Счастливые обладатели гитар Ibanez серии S не знают, какой же им недостаток выделить из своего инструмента (помимо холиваров о потере тона за счет тонкого корпуса). Но это лишь до тех пор, пока они не решатся на недорогую беспроводную гитарную систему.
Скажем, Line 6 G10* или Boss WL-50

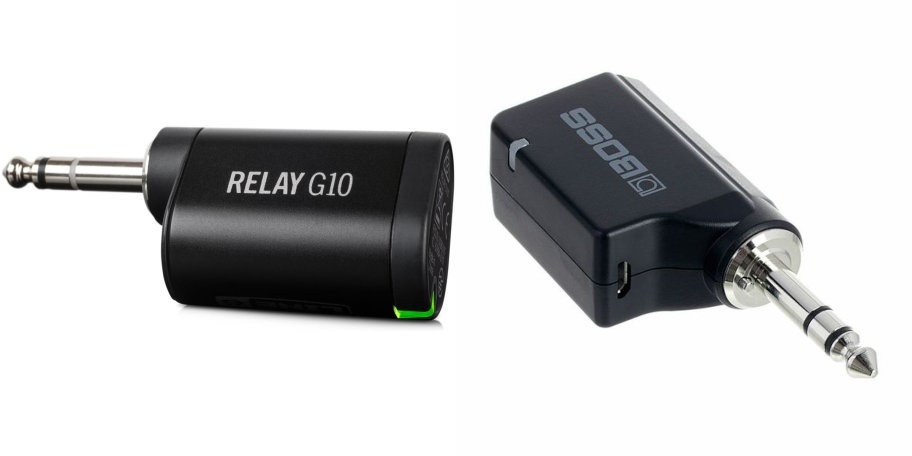

Line 6 G10 и Boss WL-50

Line 6 G10 и Boss WL-50

Для меня невозможность использования беспровода была не самой приятной новостью, но я нашел у себя 2 переходника Jack-miniJack и miniJack-Jack. Получилась следующая конструкция:

1. Jack-miniJack. 2. miniJack-Jack. 3. Joyo JW-06

1. Jack-miniJack. 2. miniJack-Jack. 3. Joyo JW-06
Конечно же, можно было закупиться удлинителем Jack-Jack

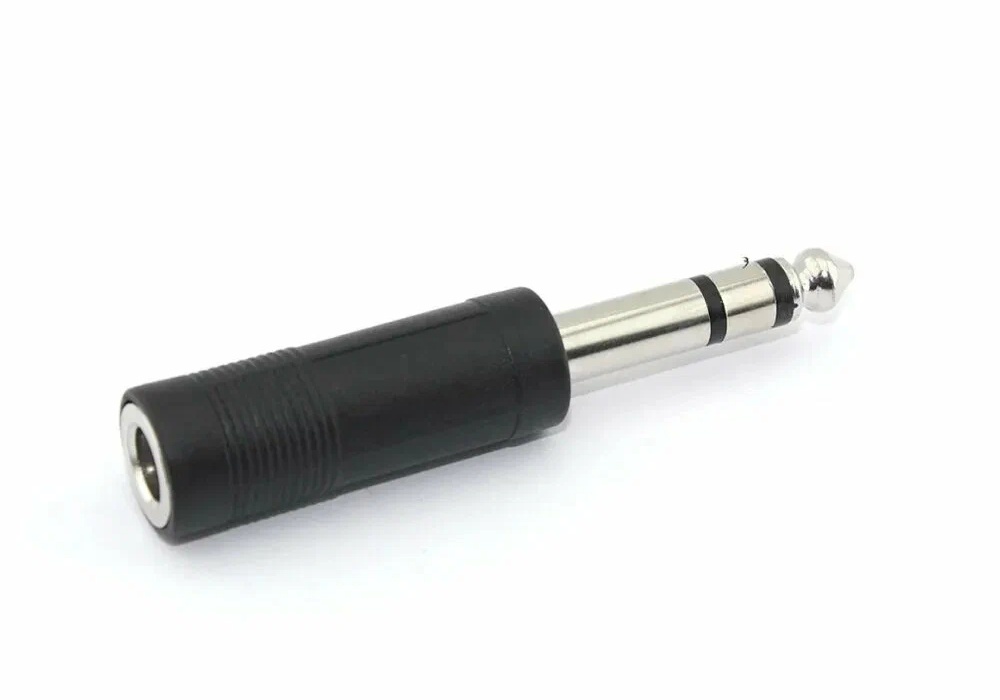

Удлинитель Jack-Jack
Удлинитель Jack-Jack

Но довольствуемся тем, что имеем

В сборе все это великолепие выглядит следующим образом:

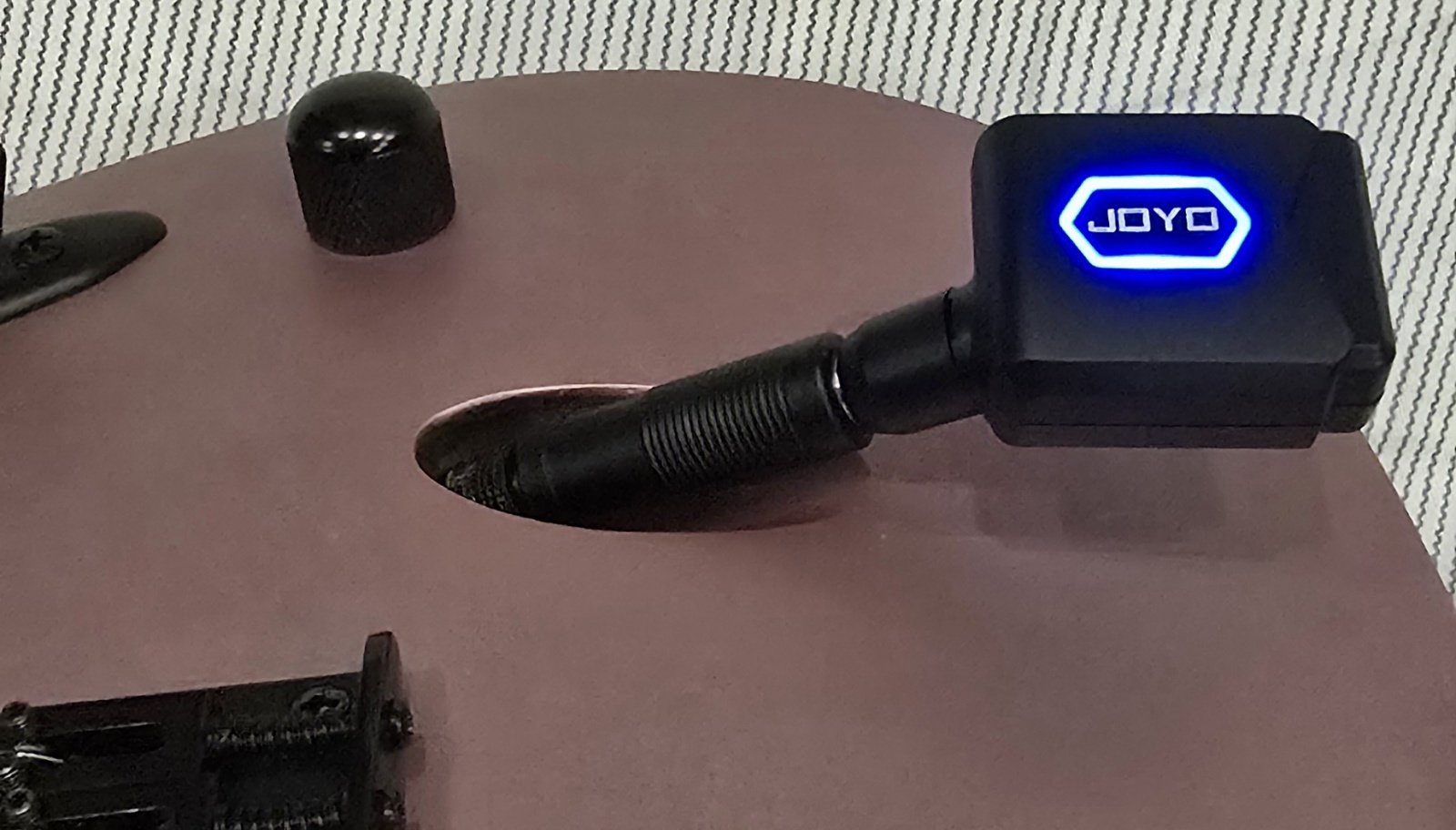

Не самый эстетичный вид, согласитесь

Не самый эстетичный вид, согласитесь

Дабы избежать переходниковых костылей - прибегнем к костылям прокладочным!
Идем в ближайший магазин сантехники/любимый маркетплейс и ищем силиконовые/резиновые прокладки с диаметром 1/2" (19мм).

Затем пробираемся к тембр-блоку нашей гитары и полностью откручиваем гайку на джеке:

Гайку можно снять с коннектора, чтобы была возможность вытащить джек как можно дальше наружу. P.S.: Да, вот такое посредственное экранирование на Ibanez Standard.
Гайку можно снять с коннектора, чтобы была возможность вытащить джек как можно дальше наружу. P.S.: Да, вот такое посредственное экранирование на Ibanez Standard.

Далее все просто, снимаем заводскую резинку и примеряем необходимое количество приобретенных ранее прокладок, прижимаем джек на место, затягиваем гайку на джеке:

Мне хватило 3 шт (толщина 2 мм) + заводская прокладка

Мне хватило 3 шт (толщина 2 мм) + заводская прокладка

В итоге получилось плотное и аккуратное прилегание трансмиттера:

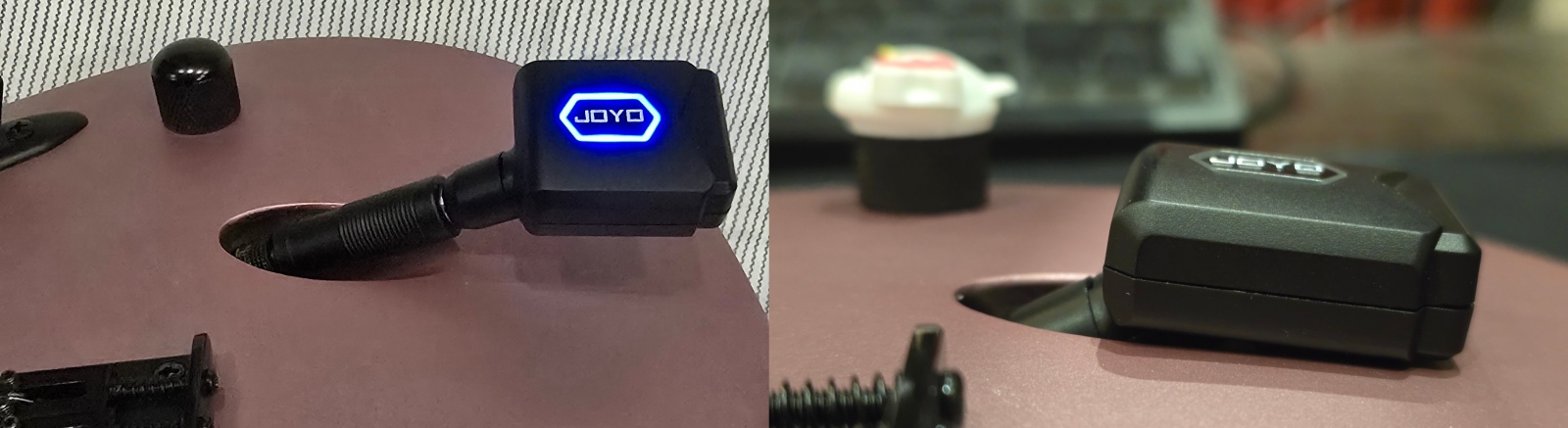

Сравните до и после

Сравните до и после
