Нагрузочное тестирование, история автоматизации процесса

Привет!

Я работаю системным администратором, совмещая это дело с организацией и проведением нагрузочного тестирования для различных проектов (как игровых, так и не очень). Так уж получилось, что нагрузкой занимается только один человек (это я).

В моей компании одновременно работает несколько студий и чтобы сохранять качество каждого игрового проекта каждой из этих студий необходимо проводить нагрузочное тестирование независимо друг от друга, и это привело к тому, что стало необходимо автоматизировать это дело по-максимуму и свести ручное участие к минимуму.

Сам процесс нагрузочного тестирования в своём сознании я делю на несколько этапов:

Первые три этапа это просто анализ системы и разработка скриптов. Дальше начинается самый скучный и долгий итеративный этап, а именно: само тестирование и анализ результатов, в результате которого мы, в зависимости от результатов, переходим к самому интересному — тюнингу.

Но этап тюнинга занимает несколько минут, а вот ожидание результатов несколько часов. Далее нужно провести сбор и анализ результатов, что совсем недавно требовало много ручной работы, от которой, собственно мне и предстояло избавиться, чтобы свести весь процесс к более интересным делам: разработке скриптов и тюнингу.

Исходные данные

В качестве инструмента для нагрузочного тестирования мы (естественно) используем Apache Jmeter.

Проекты Innogames используют различные протоколы, которые можно легко эмулировать при помощи данного продукта (конечно зачастую используя дополнительные собственные плагины): http, websockets, protobuf, protobuf+STOMP и даже udp. Также благодаря неплохой системе распределения нагрузки мы можем легко эмулировать необходимое количество VUs (виртуальных пользователей) и трафика. Для примера на одном проекте необходимо было поднять 65k VUs и произвести 3000 запросов/с.

Естественно как и все модные конторы мы стали запускать тесты с использованием Jenkins CI. Но проблема с анализом результатов, а главное сравнение результатов с результатами предыдущих тестов была очень актуальна. Так же как и проблема онлайн-мониторинга: тесты, естественно, запускаются в консольном режиме мы имеем только консольный output от jmeter, а хочется графиков.

По началу, как решение неплохо работал Performance plugin для дженкинса. Но с ростом количества тестов на каждом проекте и с появлением реально больших файлов для анализа (3 часовой тест с 3000 запросов/с производит CSV-файл размером в 4Gb+), этот плагин начал работать часы и падать в OOM вместе с дженкинсом.

Количество проектов, данных, заинтересованных лиц росло, нужно было что-то делать.

Первоначальное решение

Поиски смысла жизни какого-либо готового решения никакого результата не дало. Пока я не наткнулся на одну статью, где автор описывал как при помощи python и pandas (библиотека для анализа данных) анализировал csv файлы от Jmeter и строил графики. Прочитав это и осознав, что pandas может с легкостью пера работать с гигабайтными файлами и аггрегировать данные из них я написал простенький скрипт который генерировал HTML-репорты с результатами тестов и публиковал их в дженкинсе при помощи HTML Publisher plugin.

Вот ссылка на этот скрипт, не смотрите туда.

На время это решило проблему. Но это было очень плохое решение, с кучей подгружаемых картинок и Java-скриптов, которые читали локальные CSV файлы и строили таблички.

В какое-то время репорты стали также долго подгружаться (по несколько минут), это всех бесило и кое-кто предложил рассмотреть вариант с сотрудничеством с одним из известных SaaS — провайдеров нагрузочного тестирования, сервис которых построен на генерации нагрузки при помощи бесплатного Jmeter, но они это дело продают за немалые деньги, предлагая удобную среду для запуска тестов и анализа результатов. Я не очень люблю эти сервисы, хотя они делают много для того же Jmeter (например BlazeMeter).

Надо сказать, я не понял как они собирались эмулировать нестандартные протоколы и поднимать большое количество VUs, но идея их удобной среды для нагрузочного тестирования с этими всеми графиками и отчетами мне понравилась, как и то что этим могут пользоваться множество человек одновременно.

Держа в уме pandas я решил попытаться придумать своё решение.

Решение

Наконец-то мы подошли к главной теме. В течениие немалого времени проб и ошибок, а также изучения Django, HTML, java-скриптов и прочего, родилось следующее решение, названное мной Innogames Load Testing Center (далее LTC).

Скачать и поучаствовать в развитии проекта (благо делать там есть много чего) вы можете с официального гит-хаба компании: Jmeter Load Testing Center.

Это web-приложение на Django и использует Postgres для хранения данных. Для анализа файлов с данными используется вышеупомянутый модуль pandas.

Состоит из следующих основных компонентов (на языке Django — приложений):

• Dashboard — фронтальная страница с общей информацией о последних запущенных тестах.
• Analyzer — здесь строить репорты и анализировать результаты тестов
• Online — позволяет наблюдать за тестами в режиме онлайн
• Controller — здесь можно настраивать и запускать тесты (в процессе разработки)
• Administrator — для настройки разных параметров/переменных.

На данный момент Jenkins пока никуда не делся, приложение Controller пока ещё находится в разработке. Но в скором времени возможно заместим и дженкинс.

Таким образом, если пользователь по имени Ганс захочет запустить тест он открывает Jenkins выбирает проект и нажимает пуск:

После этого Jenkins запускает главный инстанс Jmeter на основном сервере (назовем его admin.loadtest, там же находятся сам Jenkins и LTC), а также Jmeter-серверы на одной или нескольких удаленных виртуальных машинах в необходимом количестве (об этом позже) и начинается собственно сам процесс тестирования.

В процессе теста в папке $WORKSPACE проекта создается и пополняется данными CSV-файл с результатами JMeter, а также ещё один CSV-файл с данными мониторинга удаленных хостов.
Далее Ганс может открыть LTC и наблюдать за прохождением теста в режиме онлайн. (в это время приложение будет парсить вышеупомянутые CSV файлы и класть их во временные таблицы в базу, из которой Online рисует графики:

Или же этот же Ганс может подождать до конца теста, когда в конце специальный скрипт соберет все данные в базу и их можно будет использовать в Analyzer для анализа и сравнения с другими результатами:

Осталась последняя проблема: проектов несколько, проекты требуют разные мощности для проведения нагрузки (читай, эмулируют разное количество VUs), пользователи могут запускать их одновременно, а могут и нет. Как распределить имеющиеся допустим 10 виртуальных машин-генераторов на всех. Можно назначить каждый проект под определённые генераторы (в начале так и было), можно составить расписание или использовать блокирующий плагин для Jenkins, а можно сделать что-то умное интересное. Об этом ниже.

Общее устройство

Как я уже сказал бекенд написан на фреймворке Django. В разработке фронтенда я использовал все стандартные библиотеки: jquery и bootstrap. В качестве графиков мне нужно было решение, которое легко нарисует данные полученные в формате JSON. Неплохо с этим справляются c3.js.

В таблицах в базе данных обычно присутствует пара ключей и одно поле с типом данных JSONField(). JSONField используется поскольку впоследствии можно легко добавлять новые метрики в эту таблицу, не меняя её структуру.

Таким образом типичная модель, которая хранит данные о временах отклика, количестве ошибок и прочего в течение одного теста выглядит очень просто:

class TestData(models.Model):
   test = models.ForeignKey(Test)
   data = JSONField()

   class Meta:
       db_table = 'test_data'

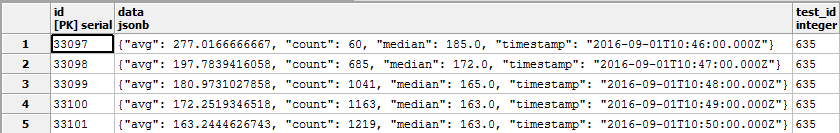

Сами данные в поле data — это, соответственно, JSON`ы хранящие информацию, агрегированную за одну минуту:

Для извлечения данных из этой таблицы в файле urls.py присутствует один эндпоинт, который вызывает функцию, обрабатывающую эти данные и возвращающую удобно читаемый JSON:
Эндпоинт:

url(r'^test/(?P<test_id>d+)/rtot/$', views.test_rtot),

Функция:

def test_rtot(request, test_id):
   # Получаем timestamp начала теста
   min_timestamp = TestData.objects.
       filter(test_id=test_id).
       values("test_id").
       aggregate(min_timestamp=Min(
           RawSQL("((data->>%s)::timestamp)", ('timestamp',))))['min_timestamp']
    # Извлекаем данные из БД, отнимаем полученный выше min_timestamp, чтобы получить абсолютное время теста, сортируем по timestamp, кастим в JSON и возвращаем.
   d = TestData.objects.
       filter(test_id=test_id).
       annotate(timestamp=(RawSQL("((data->>%s)::timestamp)", ('timestamp',)) - min_timestamp)).
       annotate(average=RawSQL("((data->>%s)::numeric)", ('avg',))).
       annotate(median=RawSQL("((data->>%s)::numeric)", ('median',))).
       annotate(rps=(RawSQL("((data->>%s)::numeric)", ('count',))) / 60).
       values('timestamp', "average", "median", "rps").
       order_by('timestamp')
   data = json.loads(
       json.dumps(list(d), indent=4, sort_keys=True, default=str))
   return JsonResponse(data, safe=False)

На фронтенде мы имеет c3.js график которые обращается к этому эндпоинту:

 var test_rtot_graph = c3.generate({
       data: {
           url: '/analyzer/test/' + test_id_1 + '/rtot/',
           mimeType: 'json',
           type: 'line',
           keys: {
               x: 'timestamp',
               value: ['average', 'median', 'rps'],
           },
           xFormat: '%H:%M:%S',
           axes: {
               rps: 'y2'
           },
       },
       zoom: {
           enabled: true
       },
       axis: {
           x: {
               type: 'timeseries',
               tick: {
                   format: '%H:%M:%S'
               }
           },
           y: {
               padding: {
                   top: 0,
                   bottom: 0
               },
               label: 'response times (ms)',
           },
           y2: {
               min: 0,
               show: true,
               padding: {
                   top: 0,
                   bottom: 0
               },
               label: 'Requests/s',
           }

       },
       bindto: '#test_rtot_graph'
   });

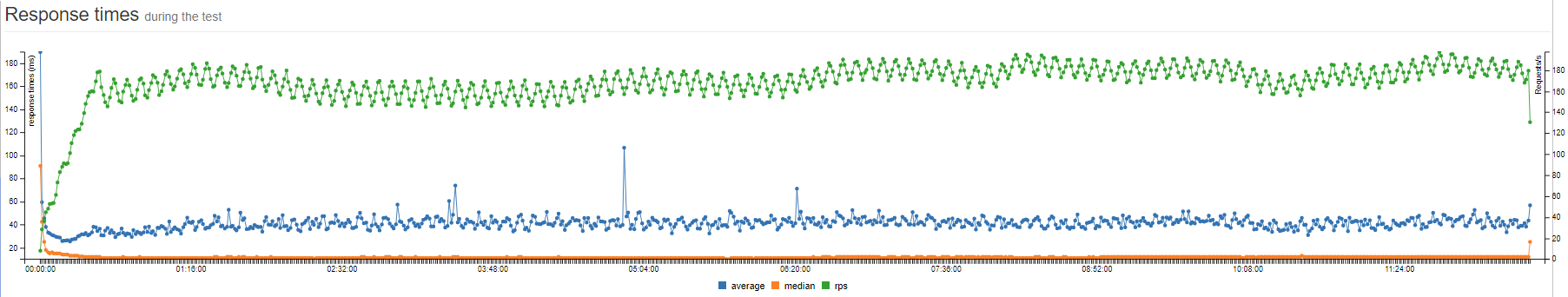

В итоге мы имеем это:

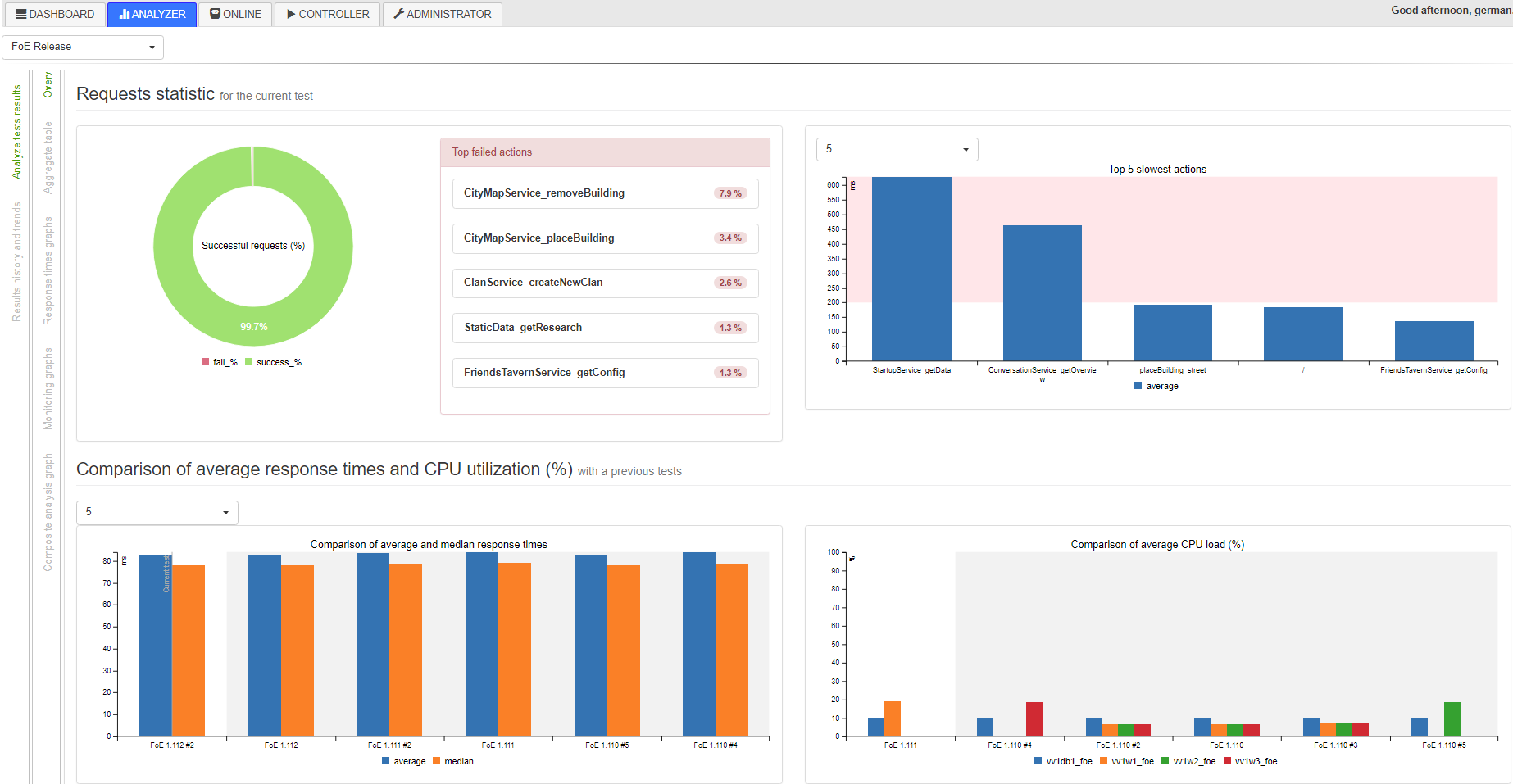

Собственно, всё приложение и состоит из графиков, которые рисуют данные из соответствующих эндопоинтов на бэкенде.

Как работает вся система для анализа тестов вы можете увидеть из исходных кодов, далее я хочу рассказать процесс запуска нагрузочного теста в Innogames (и эта часть пока актуальна только для нашей компании).

Fire!

Load testing environment

Как я уже сказал вся среда нагрузочного тестирования состоит из одного главного сервера admin.loadtest, и нескольких generatorN.loadtest серверов.

admin.loadtest — виртуалка Debian Linux 9, 16 ядер/16 гигов, на нём работают Jenkins, LTC и другой дополнительный маловажный софт.

generatorN.loadtest — голые виртуалки Debian Linux 8, с установленной Java 8. мощность разная, но допустим 32 ядра/32 гига.

На admin.loadtest в качестве собранного заранее deb-дистрибутива установлен Jmeter (последняя версия с самыми основными плагинами) в папке /var/lib/apache-jmeter.

GIT

Тест-план для каждого проекта находится в отдельном проекте на нашем GitLab внутри InnoGames, соответственно разработчики или QA из каждой команды могут вносить свои поправки. И каждый проект сконфигурирован для работы с Git:

Каждый проект состоит из:

./jmeter_ext_libs/src/
./test-plan.jmx
./prepareAccouts.sh

• jmeter_ext_libs — папка с исходными кодами дополнительных плагинов которые собираются при помощи Gradle и кладутся в /var/lib/apache-jmeter/lib/ext перед каждым тестом.
• test-plan.jmx — тест-план
• *.sh — дополнительные скрипты для подготовки пользовательских аккаунтов и прочего.

Test-plan

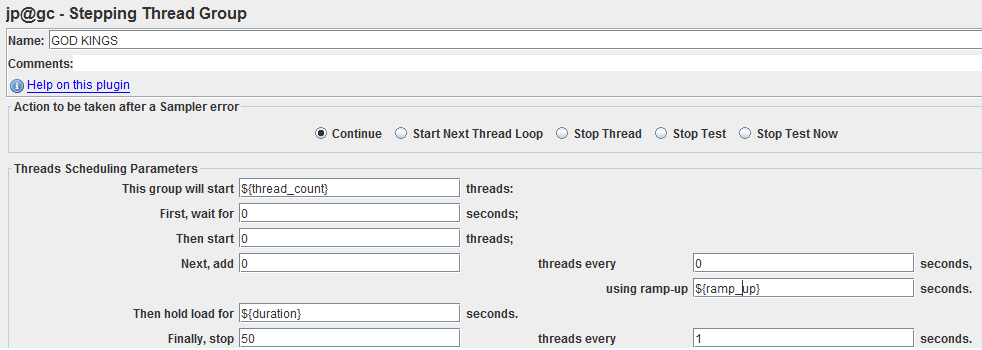

Каждый тест-план в качестве тред-группы использует Stepping Thread Group с тремя переменными: thread_count, ramp_up, duration:

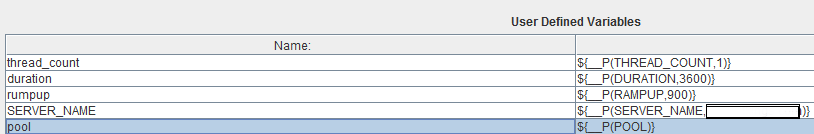

Значения для данных переменных приходят из Jenkins при запуске теста, но для начала их надо соответствующим образом объявить в главном элементе тест-плана в User Defined Variables, как и все остальные параметризуемые переменные. Одна из важных, назовём её pool — в нее посылается последовательный номер для каждого запущенного Jmeter-сервера, чтобы впоследствии разграничить используемые пулы данных (например логины пользователей):

где в ${__P(THREAD_COUNT,1)}: THREAD_COUNT — имя переменной которая придет из Jenkins, 1 — дефолтное значение, если не придет.

Также в каждом тест-плане есть SimpleDataWriter который пишет результаты выполнения сэмплеров в CSV-файл. В нём активированы следующие опции:

            <time>true</time>
            <latency>true</latency>
            <timestamp>true</timestamp>
            <success>true</success>
            <label>true</label>
            <code>true</code>
            <fieldNames>true</fieldNames>
            <bytes>true</bytes>
            <threadCounts> true</threadCounts>

Jenkins

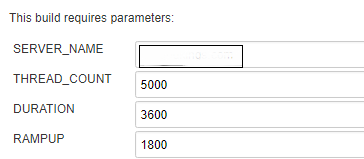

Перед запуском теста каждый пользователь может задать некоторые параметры которые передаются в вышеупомянутые переменные тест-плана Jmeter:

Запуск теста

Теперь перейдём к скриптам. Для начала в pre-build скрипте подготавливаем дистрибутив Jmeter:

• Создаём временную папку вида /tmp/jmeter-xvgenq/
• Копируем туда основной дистрибутив из /var/lib/apache-jmeter/
• Собираем дополнительные плагины из папки jmeter_ext_libs (если они есть).
• Копируем собранные *.jar в /tmp/jmeter-xvgenq/
• Готовый временный дистрибутив Jmeter далее мы распространим на генераторы нагрузки.

#!/bin/bash
export PATH=$PATH:/opt/gradle/gradle-4.2.1/bin

echo "JMeter home: $JMETER_HOME"
JMETER_INDEX=$(cat /dev/urandom | tr -dc 'a-zA-Z0-9' | fold -w 8 | head -n 1) # генерим рандомное имя
JMETER_DIR="/tmp/jmeter-$JMETER_INDEX"

echo "JMeter directory: $JMETER_DIR"
echo $JMETER_DIR > "/tmp/jmeter_dir$JOB_NAME"

mkdir $JMETER_DIR
cp -rp $JMETER_HOME* $JMETER_DIR

if [ -d "$WORKSPACE/jmeter_ext_libs" ]; then
    echo "Building additional JMeter lib"
    cd "$WORKSPACE/jmeter_ext_libs"
    gradle jar
    cp ./build/libs/* $JMETER_DIR/lib/ext/
    ls $JMETER_DIR/lib/ext/
fi
cd $WORKSPACE

Далее возвращаемся к последней задаче: мы имеем 10 виртуальных машин предназначенных для генерации нагрузки (мы также не знаем запущены ли тесты от других проектов) и исходя из требуемого суммарного количества эмулируемых тредов THREAD_COUNT необходимо запустить на этих виртуальных машинах (разных) некоторое количество Jmeter-серверов, достаточных для эмуляции необходимой нагрузки.

В нашем скрипте это выполняется при помощи трех строк в bash-скрипте Jenkins, которые, естественно, ведут к более серьёзным вещам скриптах самого LTC.:

REMOTE_HOSTS_DATA=`python /var/lib/jltc/manage.py shell -c "import controller.views as views; print(views.prepare_load_generators('"$JOB_NAME"','"$WORKSPACE"','"$JMETER_DIR"', '$THREAD_COUNT', '$duration'));"`

THREADS_PER_HOST=`python -c 'import json,sys;data=dict('"$REMOTE_HOSTS_DATA"');print data["threads_per_host"]'`

REMOTE_HOSTS_STRING=`python -c 'import json,sys;data=dict('"$REMOTE_HOSTS_DATA"');print data["remote_hosts_string"]'`

Итак, в первой строчке:

Вызываем prepare_load_generators функцию и передаем в нее название проекта, путь к директории workspace проекта, путь к временному дистрибутиву Jmeter (/tmp/jmeter-xvgenq/), созданному выше, длительность теста и самое главное — желаемое суммарное количество эмулируемых тредов $THREAD_COUNT.

Что происходит далее вы можете увидеть в репозитории, если в общем:

• Исходя из заданного thread_count по выдуманным мной формулам рассчитывается нужное количество Jmeter-серверов — X.
• Далее исходя из текущей нагрузки и доступной памяти на машинах generatorN.loadtest на каждой из этих машин запускается n-ое количество Jmeter-серверов пока общее их число не станет равным X.
• На каждый из отобранных generatorN.loadtest посредством rsync загружается тот временный дистрибутив Jmeter:
• На каждом генераторе запускается n-ое количество Jmeter-серверов (полученное на предыдущем шаге), каждому запущенному процессу мы передаем последовательный номер pool, для распределения пулов данных (как я писал ранее):
• Все данные о запущенных Jmeter-инстансах сохраняются в БД, после теста все они будут уничтожаться исходя из этих данных.
• В конце функция возвращает JSON вида:

   {
       “remote_hosts_string”: “generator1.loadtest:10000,generator2.loadtest:10000, generator2.loadtest:10001”,
       "threads_per_host": 100
   }

Собственно в данный момент все Jmeter-сервера запущены и ждут когда к ним подключатся и начнется сам тест. Таким образом, далее во второй и третьей строчки мы берем значения из этого JSON и передаем в главный инстанс Jmeter, изначальное значение THREAD_COUNT делится между удалёнными jmeter-серверами и на каждый приходится threads_per_host (обратите внимание, что в качестве THREAD_COUNT мы передаём вышеполученное значение threads_per_host):

java -jar -server $JAVA_ARGS $JMETER_DIR/bin/ApacheJmeter.jar -n -t $WORKSPACE/test-plan.jmx -R $REMOTE_HOSTS_STRING -GTHREAD_COUNT=$threads_per_host -GDURATION=$DURATION -GRAMPUP=$RAMPUP

где $JMETER_DIR — папка с временным дистрибутивом Jmeter (/tmp/jmeter-xvgenq/).

Для запущенных удалённых Jmeter-серверов, существует своя модель. Мы сохраняем данные о том какой тест запущен, на какой виртуальной машине, порт, id данного процесса и прочее. Всё это необходимо для дальнейшей остановки теста, когда эти же самые jmeter-сервера необходимо уничтожить:

class JmeterInstance(models.Model):
    test_running = models.ForeignKey(TestRunning, on_delete=models.CASCADE)
    load_generator = models.ForeignKey(LoadGenerator)
    pid = models.IntegerField(default=0)
    port = models.IntegerField(default=0)
    jmeter_dir = models.CharField(max_length=300, default="")
    project = models.ForeignKey(Project, on_delete=models.CASCADE)
    threads_number = models.IntegerField(default=0)

    class Meta:
        db_table = 'jmeter_instance'

Также на фронтальной странице у нас есть специальные красивые таблички с информацией о запущенных тестах и статусе генераторов нагрузки:

Остановка теста

После теста необходимо уничтожить все запущенные Jmeter-сервера, удалить временные Jmeter-дистрибутивы и собрать результаты.

В post-build скрипте добавляем:

JMETER_DIR=$(cat /tmp/jmeter_dir$JOB_NAME)
echo "Removing Jmeter dir from admin: $JMETER_DIR"
rm -rf $JMETER_DIR

python /var/lib/jltc/manage.py shell -c "import controller.views as views; print(views.stop_test_for_project('"$JOB_NAME"'))"

В начале удаляем временный дистр с главного сервера, далее вызываем функцию stop_test_for_project, передавая в нее название проекта. Функция проходит по специальной таблице в БД, в которой хранится информация о запущенных Jmeter-инстансах и останавливает их.

И самый последний шаг, сбор результатов можно произвести двумя путями, запустить скрипт:

python /var/lib/jltc/datagenerator_linux.py

Или локально вызвать веб сервис:

curl --data "results_dir=$JENKINS_HOME/jobs/$JOB_NAME/builds/$BUILD_NUMBER/" http://localhost:8888/controller/parse_results

На данный момент я использую скрипт, он пробегается по всем джобам в папке дженкиса и сравнивает с тем, что есть в базе, сохраняя консистентность.

Дополнительно

В LTC я встроил парочку kronos — джобов которые каждые N минут собирают информацию о виртуальных машинах и запущенных java-процессах jmeter-инстансов, Например, собирая S0U, S1U, EU и OU для процесса jmeter-сервера и потом разделив сумму данных метрик на количество тредов, запущенных на нем — я получаю средний размер памяти, потребляемой одним тредом. Метрика довольно странная, а может и глупая, но помогает примерно рассчитать нужный размер памяти для java-процесса, требуемый для эмуляции определённого количества тредов.

Заключение

Само собой многие используют встроенную систему репортинга Jmeter, которая также не стоит на месте и постоянно развивается. Если кому-то необходимо хранить данные и сравнивать результаты между различными тестами, то он может воспользоваться сервисами наподобие BlazeMeter.

В моих реалиях данные сервисы будут довольно дороги, да и у нас в наличии досталточное количество мозностей для генерации нагрузки, поэтому я попытался создать “инсайд”-решение.

Оно уже умеет многое, но далеко не идеально и дел не впроворот. Так что сейчас нахожусь в надежде, что есть ещё люди со схожими проблемами.

Всем спасибо и удачи.
