Однажды я принёс другу на день рождения подарок, завёрнутый в бумагу с узором лабиринта. Друг пошутил, что было бы здорово, если бы надо было по-настоящему найти путь, чтобы открыть подарок. Мы принялись обсуждать, как можно построить механический лабиринт, причём без использования какой-либо электроники.
Так родилась идея к следующему празднику создать открытку-головоломку. В этой статье я расскажу, как её изготовить и какие тонкости нужно учесть.
Лабиринт в процессе прохождения.
Описание
Лабиринт представляет собой многослойную конструкцию. Нижний слой – плотное картонное основание; средний слой – сам лабиринт, составленный из спичек, приклеенных к картону; верхний слой – тонкое оргстекло. Сверху стекло закрывается листом бумаги с окошками на старте и на финише. Непрозрачный лист существенно затрудняет прохождение.
Лабиринт со снятым верхним слоем.
В отверстие на старте закладывается плоский магнит. Задача – провести его сквозь лабиринт вслепую, перемещая по поверхности другой магнит. Игрок с магнитом в руках хорошо ощущает, как движется магнит внутри: когда он свободно движется по коридору, а когда упирается в стенку. В процессе прохождения игрок постепенно вырисовывает на листе бумаги структуру лабиринта, шаг за шагом изучая его проходы, ответвления и тупики.

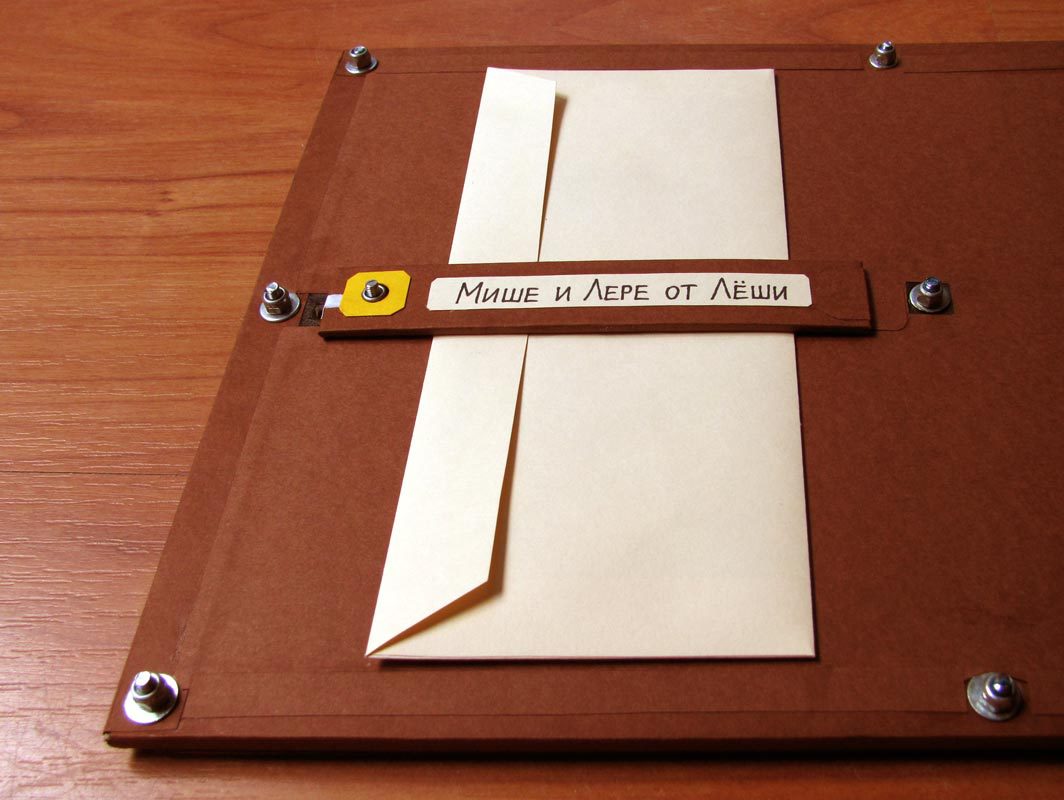

На финише находится замок, который нужно открыть магнитом. Крючок держит петлю, а та в свою очередь фиксирует планку с обратной стороны лабиринта. Если повернуть крючок и освободить петлю, можно приподнять планку и открыть конверт с подарком.
Изготовление

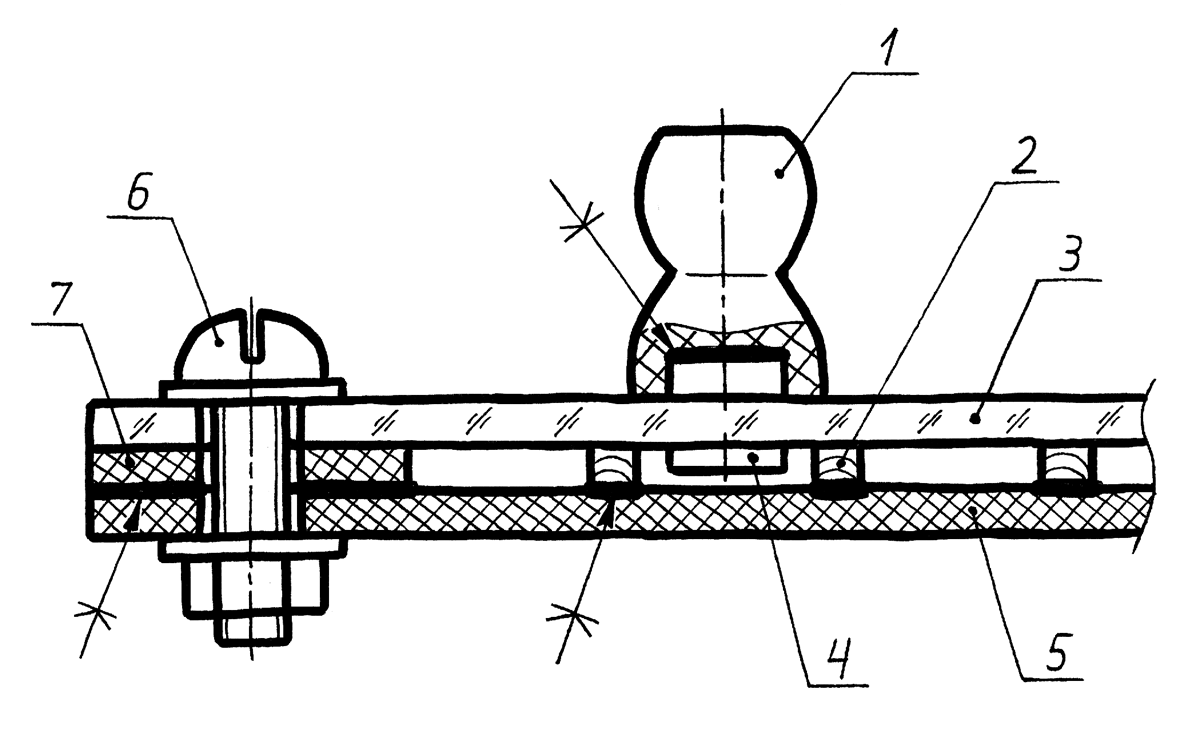

1. Фишка с вклеенным магнитом. 2. Стены лабиринта из спичек. 3. Стекло. 4. Подвижный магнит. 5. Картонное основание. 6. Винт, гайка и шайбы. 7. Картонная рамка.
Стрелками с символом «К» показаны клееные соединения.
Для основания лабиринта нужно взять кусок очень плотного картона или тонкой фанеры. У меня был лист картона 20х30 см и толщиной 2 мм.
Основание расчерчивается сеткой с шагом 10 мм. По сетке приклеиваются стены из спичек, а по периметру наклеивается рамка той же толщины, что и спички, т.е. 2 мм. Спички следует подбирать с квадратным или близким к квадратному сечением. Головки заранее отрезаются канцелярским ножом.
Сверху лабиринт прикрывается листом оргстекла. Я достал стекло из подсветки экрана ноутбука с треснувшей матрицей. Его толщина около 1,5 мм. Не следует брать слишком толстое стекло, иначе магниты будут слабо притягиваться сквозь него.
Конструкция стягивается по периметру и в центре девятью винтами М3. Если лабиринт небольшой, то можно обойтись и меньшим количеством. Важно, чтобы между спичками и стеклом не оставалось существенных зазоров, в которых может застрять магнит.
Под винт и гайку желательно подложить большие шайбы, чтобы уменьшить давление. Гайки лучше всего брать самоконтрящиеся, с нейлоновым кольцом внутри. Такая гайка туго накручивается на винт, её можно закрутить только гаечным ключом. Но она не откручивается сама по себе. Таким образом, её не обязательно сильно затягивать, чтоб не продавить картон и стекло.

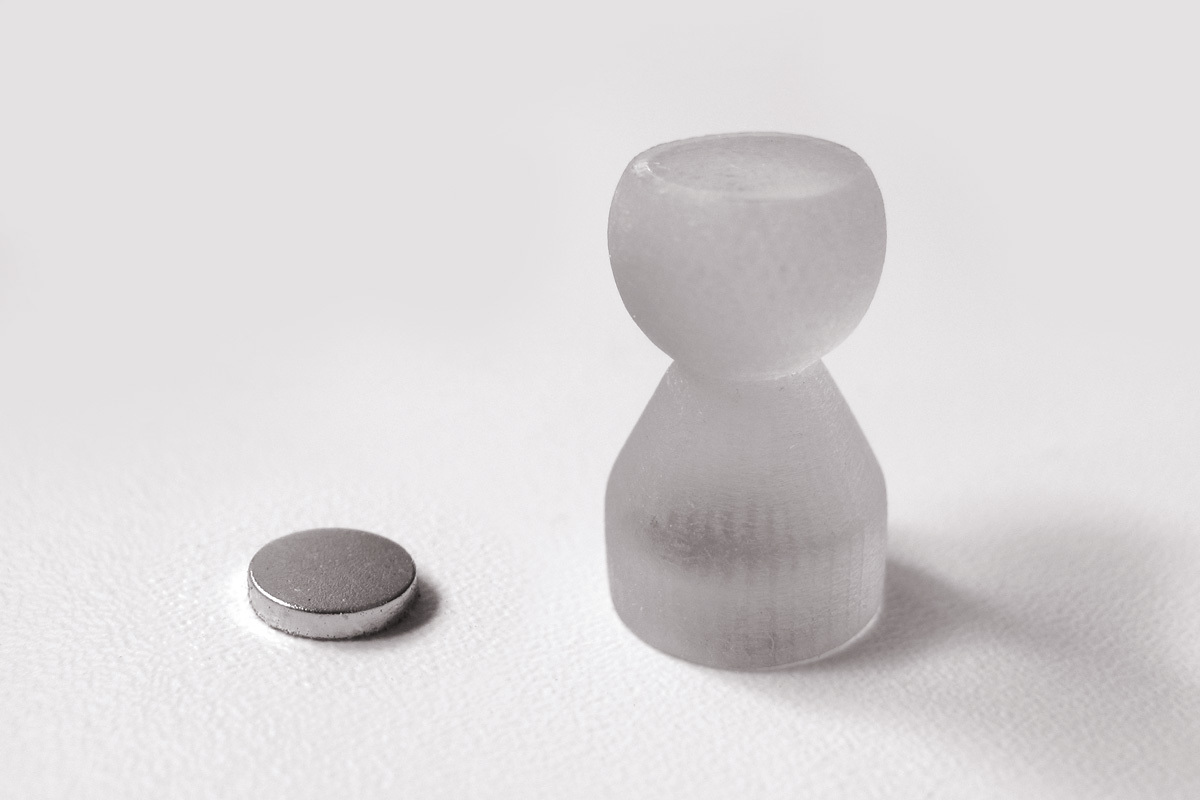

Магнит, блуждающий по лабиринту, имеет диаметр 5 мм и толщину 1 мм. С такими размерами он свободно перемещается по коридорам высотой 2 мм и шириной 8 мм. Наружный магнит можно взять немного большего размера, чтобы усилить притяжение. Для удобства он вклеен внутрь фишки, напечатанной на 3D-принтере.
Магнит можно купить в магазинах радиодеталей или в специализированных интернет-магазинах магнитов.

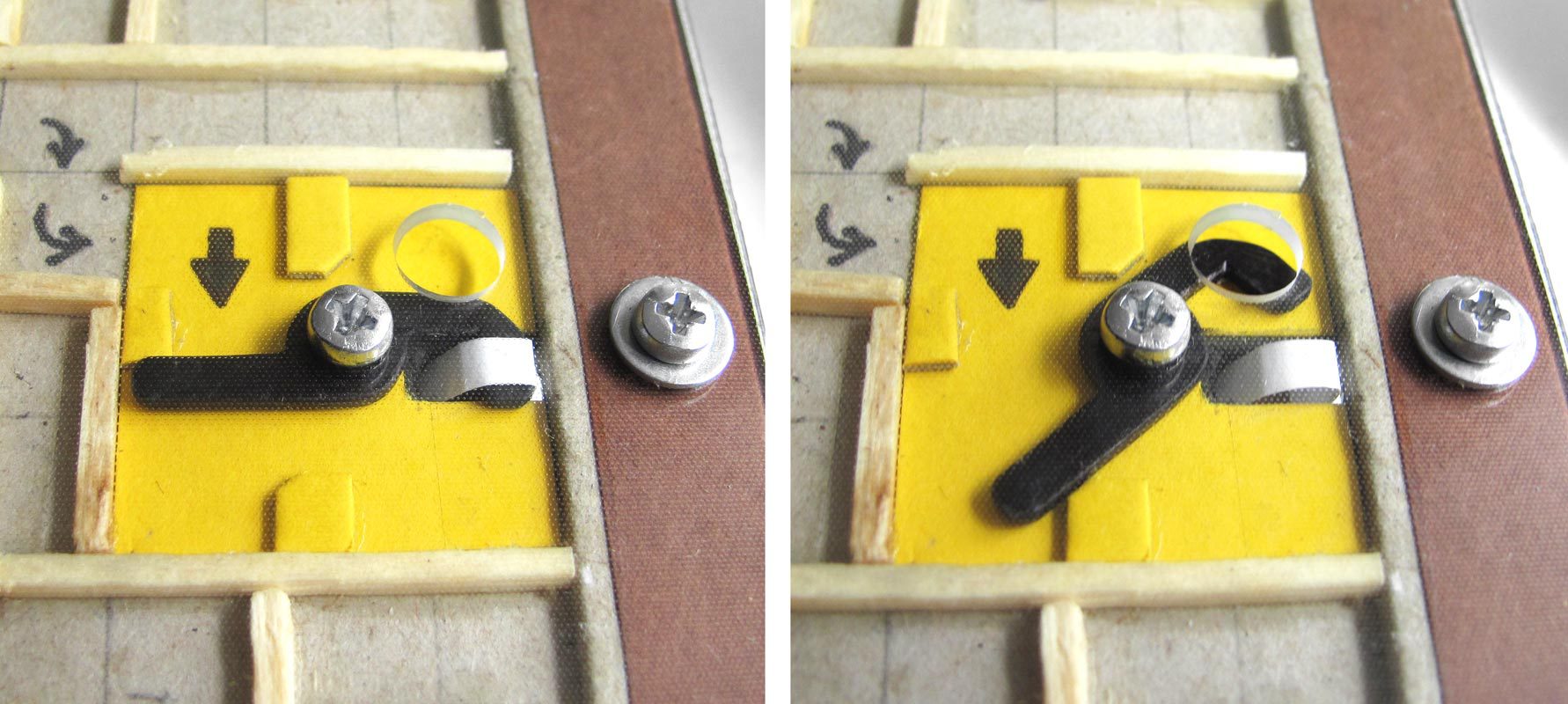

Крючок делается из стеклотекстолита толщиной 1,5 мм ножовкой и напильником. Толщина должна быть меньше высоты коридоров (2 мм), но оставшийся зазор должен быть меньше высоты магнита (1 мм). Крючок покрашен чёрным маркером для более аккуратного вида.
Рядом с крючком на фото можно увидеть отверстие в стекле. Оно сделано для того, чтобы снаружи можно было легко повернуть крючок в закрытое положение, а открыть – только магнитом изнутри.
Петля, которую фиксирует крючок, делается из узкой полоски бумаги, покрытой скотчем. Такая полоска достаточно тонкая и очень прочная.
Как выяснилось позже, подобная конструкция замка – не самая удачная. Если петля висит свободно, крючок может открыться от лёгкого толчка. Если петля тугая, то для крючок будет трудно повернуть магнитиком. Тем, кто захочет собрать свой лабиринт, я рекомендую сделать слабую свободную петлю, а на крючок приспособить пружинку, фиксирующую замок в закрытом положении.
Для придания законченного вида рамку и заднюю стенку можно оклеить цветной бумагой.

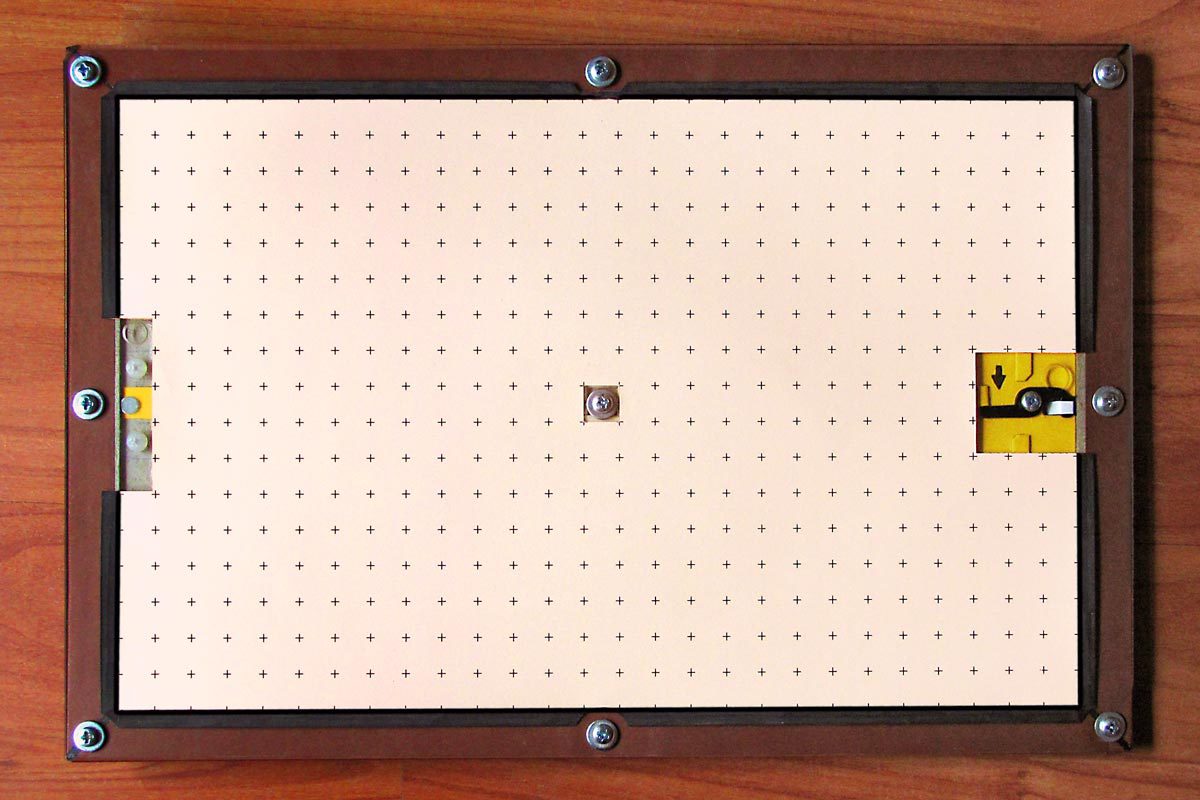

В завершение на лабиринт наклеивается лист светлой бумаги с вырезанными окошками на старте и на финише. На листе напечатана разметка с шагом 10 мм, чтобы было проще ориентироваться и понимать, где могут располагаться стены и проходы. Без сетки чертить исследованные участки намного труднее. Бумагу можно закрепить на небольшие кусочки двухстороннего скотча по углам и в середине.
К подарку обязательно надо приложить пакетик с запасными магнитиками и фишками. Мелкие детали теряются очень легко.
Лабиринт в сборе.
Особенности

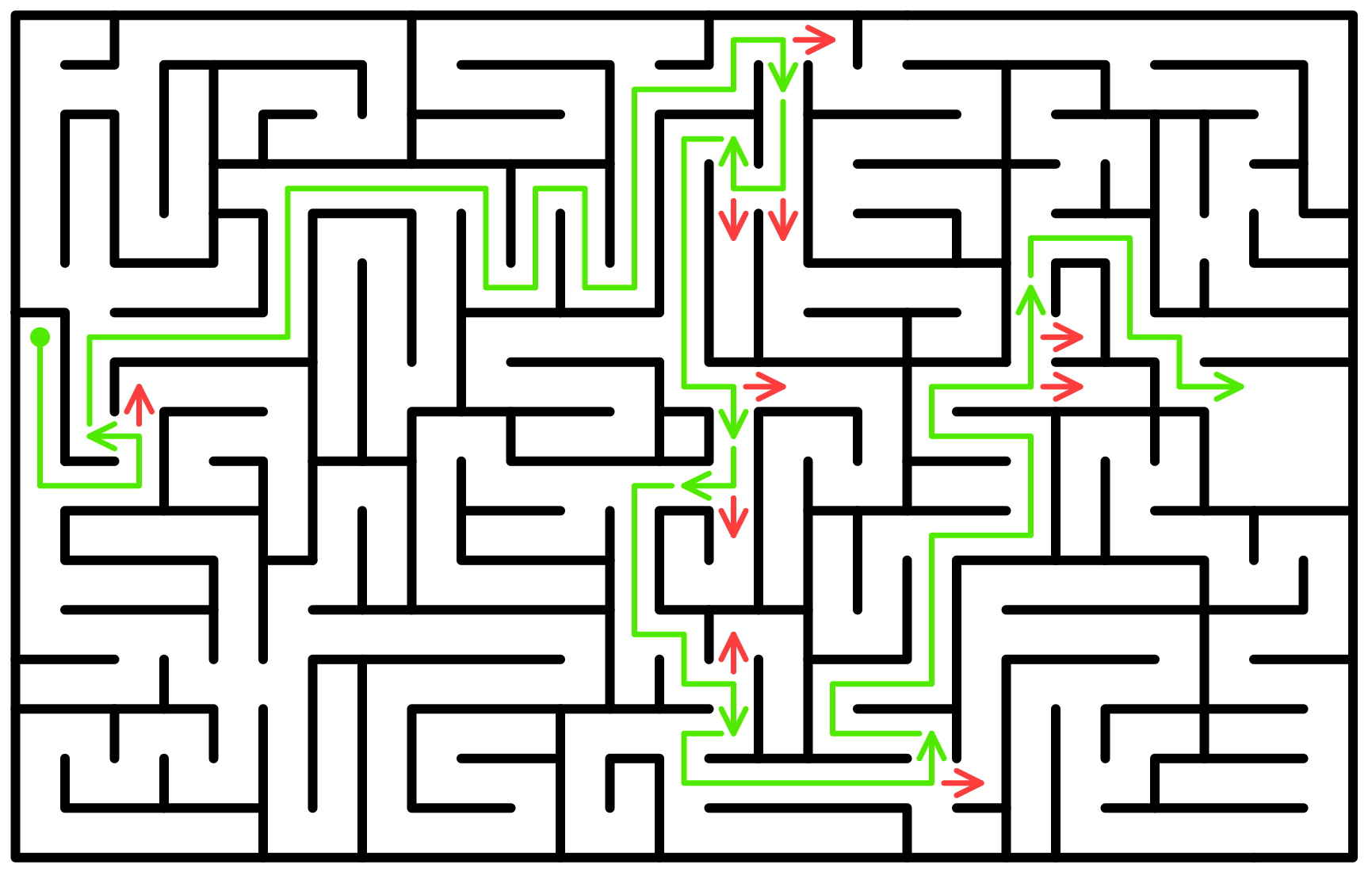

Разработка головоломки для прохождения вслепую отличается от рисования обычного лабиринта на бумаге.
1. Как и в любом лабиринте, удачное решение – сделать много длинных ложных ответвлений, оканчивающихся тупиками.
2. Когда лабиринт на бумаге лежит перед глазами, игрок пройдёт карандашом мимо всех маленьких тупиков, не задерживаясь. Однако при слепом прохождении в них легко угодить, и они тоже отнимут немало времени.
3. Человек интуитивно стремится двигаться в сторону финиша. Поэтому в лабиринт следует вставить побольше мест, где игрок захочет повести магнит прямо, хотя верный путь идёт в другую сторону.
Заключение
Работа над головоломкой заняла у меня неделю, по 30-40 минут каждый вечер, не считая обдумывания идеи и подбора материалов.
Лабиринт я подарил тому самому другу на свадьбу. По словам молодожёнов, понадобилось около часа, чтобы добраться до содержимого конвертика.
Игру можно проходить не один раз. Использованный лист бумаги легко снять и заменить новым, а после этого предложить лабиринт друзьям и знакомым.
Автор: AlexeyStn
