Полная домашняя автоматизация в новостройке

Три года назад стал претворять свою давнюю мечту в реальность — максимальная домашняя автоматизация квартиры, купленной в новостройке с нуля. При этом «отделку от застройщика» пришлось принести в жертву умному дому и полностью переделать, а вся электрика, не связанная с автоматикой приехала с известного китайского сайта. Паяльник не потребовался, но знающих мастеров, электриков и плотников пришлось искать долго.

Панель управления квартирой в феврале 2020 года (Home Assistant)

В этой статье расскажу о выборе технологий умного дома, используемых в квартире, а также приведу мои схемы разводки, фотографии всего что было сделано, получившиеся электрические щиты и конфигурации всех устройств, дам ссылку на гитхаб.

Строительство нашего дома в процессе — ноябрь 2016 года

Что я хотел в 2017 году?

Поскольку я стал владельцем квартиры на стадии котлована в 2015 году — у меня было в запасе время до сдачи квартиры в 2018 году, чтобы точно определиться какую технологию автоматизации я собираюсь использовать в своей квартире и самое главное: чем собираюсь управлять.

Мне хотелось выбрать самый лучший вариант и иметь следующие возможности:

По электрике:

• Управлять уровнями освещения во всех комнатах;
• Управлять освещенностью в зависимости от времени года и суток;
• Имитировать присутствие хозяев (при их отсутствии);
• Управлять шторами и жалюзи с электроприводом;

Получившаяся панель управления квартирой на базе Home Assistant в 2020 году — это мобильная версия управления светом

По учету энергоресурсов:

• Организовать сбор показаний со всех приборов учета в единую панель управления;

По системе аудио- и видеотехники. Мультируму:

• Иметь единый централизованный банк аудио-видео информации;
• Автоматически приглушать музыку при поступлении телефонного, дверного звонка;
• Автоматически выводить информационные сообщения о состоянии на экранах;
• Управлять отображением камеры наблюдения в коридоре на телевизоре в спальне;
• Управлять всеми устройствами домашнего кинотеатра;

По компьютерным системам:

• Управлять всеми системами из любой точки мира;
• Управлять всеми системами с любого компьютера в доме;
• Получать картинку с любой камеры видеонаблюдения из любой точки мира;
• Читать сообщения системы с любой сенсорной панели в квартире;
• Отслеживание присутствие конкретных людей, их время прихода/ухода;

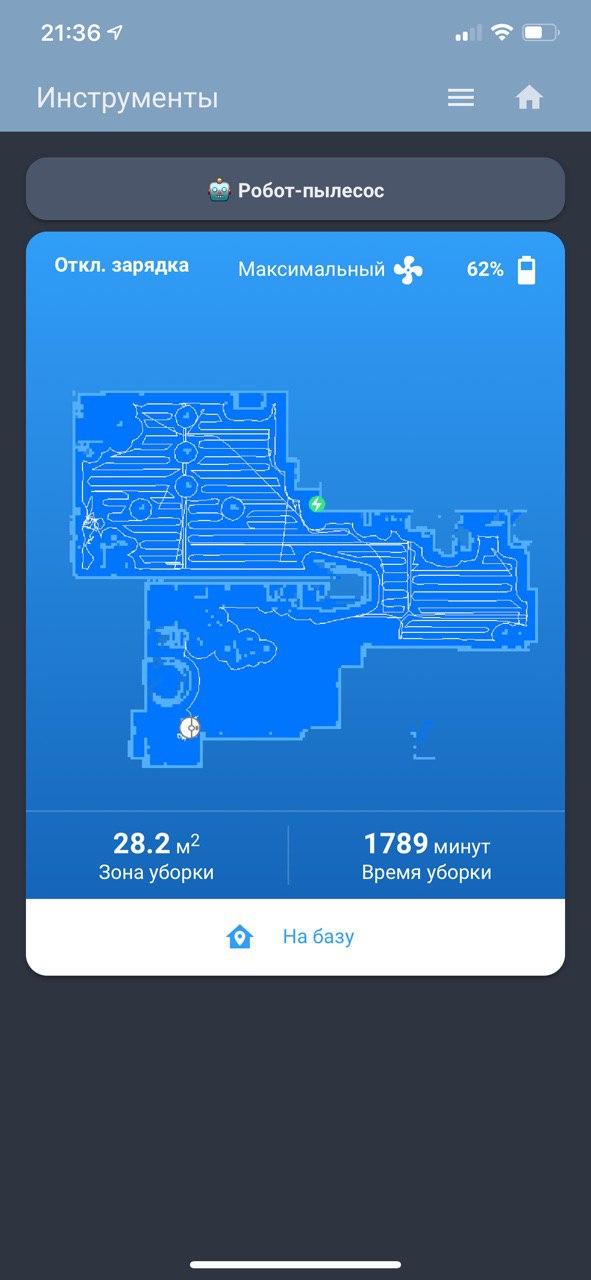

Получившаяся панель управления квартирой на базе Home Assistant в 2020 году — это мобильная версия управления роботом-пылесосом

По системе видеонаблюдения:

• Заведение сигнала с камер наблюдения в систему мультирум;

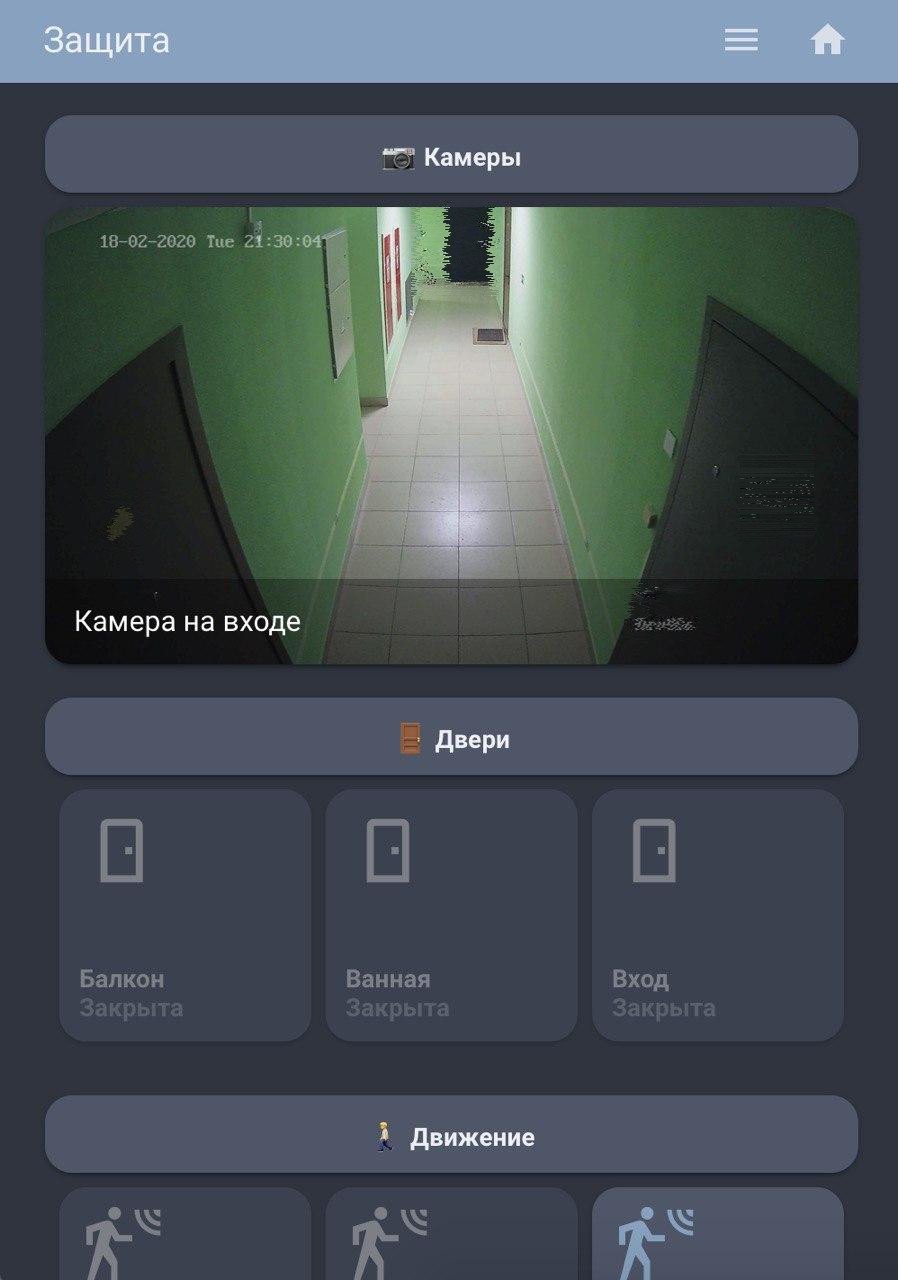

Скриншот Home Assistant в 2020 году — камера и датчики на дверях

По системе вентиляции и кондиционирования воздуха. Системе отопления:

• Управлять температурой или влажностью во всех комнатах;
• Управлять вентиляцией в зависимости от температуры и влажности;

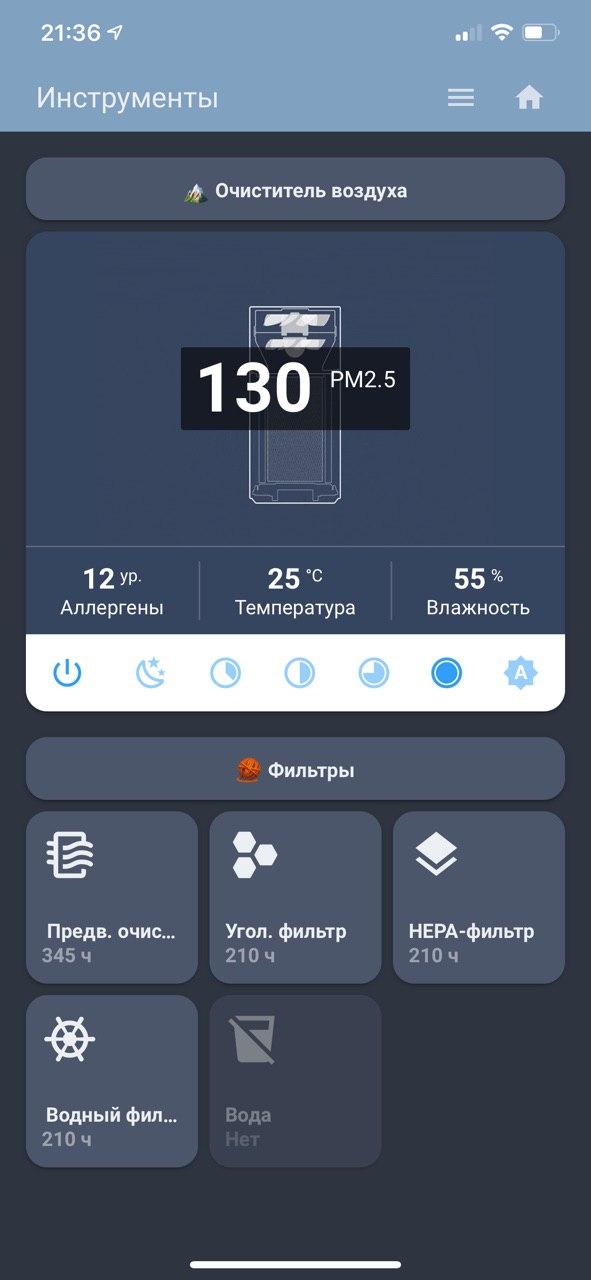

Скриншот панели управления квартирой в 2020 году (Home Assistant)

По системе метеоконтроля:

• Сбор метеоинформации внутри и вне дома (температура, влажность, ветер, атм. давление);
• Отразить необходимую информации на устройствах визуализации;

По системе холодного и горячего водоснабжения:

• Информация о протечках и их локализация;

Список получился внушительный, но я хотел иметь каждый пункт.

По проводу или по воздуху?

Теоретически в 2017 году проблем с выбором технологии «умного дома» не было. Вот отчет одного из европейских производителей:

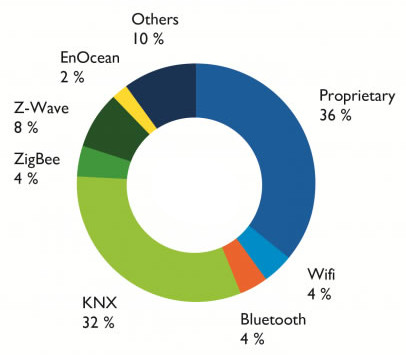

Картинка из отчета 2017 года — используемые в умных домах технологии

Хочу отметить, что к 2017 году у меня был пятилетний опыт увлечения умными домами, начиная со специализированного Z-Wave стандарта, который не требует прокладки дополнительных проводов и ремонтных работ, и заканчивая доступным по цене проводным исполнительным устройством MegaD-328, которое невозможно использовать без штробления стен. Как раз между этими полюсами у меня был дополнительный опыт с недорогими вариациями китайских микроконтроллеров ESP8266 с Wi-Fi интерфейсом в различных заводских реле и датчиках. Но раз была возможность в квартире сделать все с нуля, то в первую очередь я рассматривал проводной вариант и это были следующие интерфейсы и продукты:

1. KNX
2. Loxone
3. Wiren Board
4. ПЛК ОВЕН
5. MegaD 2561

Очень долго я присматривался к децентрализованной KNX шине, которая не привязана к конкретному вендору. Я даже побывал у нескольких инсталляторов в Перми и в Москве, но озвучиваемые суммы только за оборудование (~700к руб.) ошарашивали. В итоге от KNX пришлось отказаться.
Wiren Board и Loxone тоже отпали по финансовым соображениям.
ПЛК ОВЕН мне показалось слишком топорным для озвученных задач — все же это промышленная автоматика.

Так что вариант остался только один — контроллер MegaD 2561 из Самары. К тому же опыт работы с ним у меня уже был.

Попытка привлечь к моей затее застройщика

Я предпринял попытку изменить электропроводку квартиры силами застройщика для чего составил запрос:

Прошу сообщить о возможности изменить прокладку осветительных сетей с обычной схемы освещения на прокладку для последующего использования в системе проводной домашней автоматизации по объекту долевого строительства 1-комнатная квартира № XXX, расположенная во XXX подъезде на XXX этаже дома по адресу г. Пермь, Свердловский район, квартал 179, ул. Революции, 48а, расчетной площадью 41,70 кв.м.
Прокладка сети электроосвещения для последующего использования в системе проводной домашней автоматизации подразумевает, что от каждого светильника, выключателя, розетки или потребителя электроэнергии идет отдельный электрический кабель до квартирного электрического щитка, где он маркируется во избежание путаницы и коммутируется необходимым образом. Электрический щиток при этом необходим размером не менее 48 модулей.

Отрицательный ответ прислали быстро.

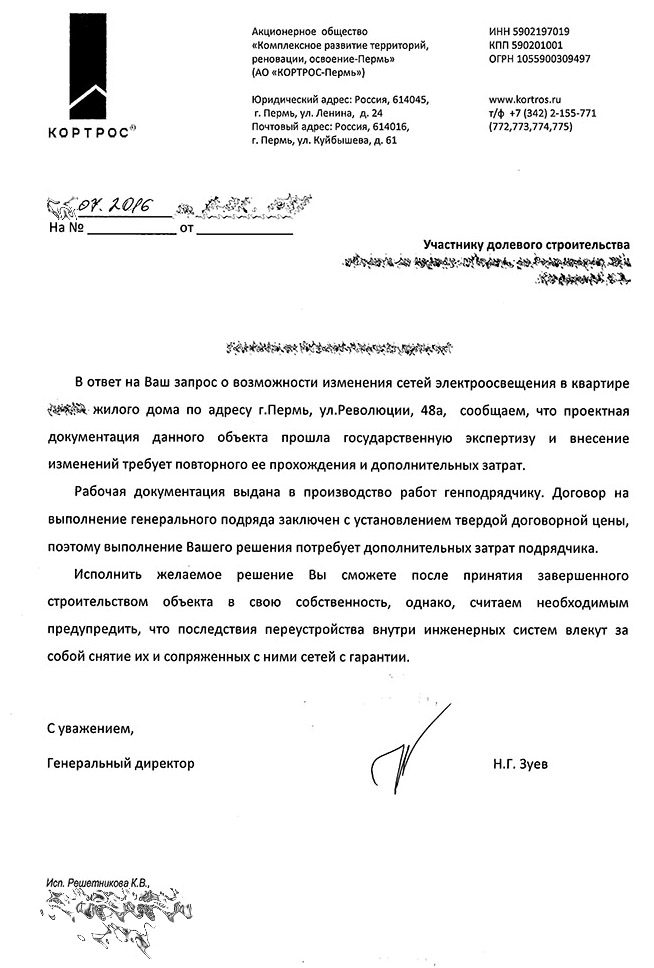

Ответ застройщика

Составление рабочих проектов

После отказа застройщика от сотрудничества в 2017 году мной были составлены:

1. проект размещения мебели;
2. проекты разводки всех кабелей;
3. проекты силовых щитов;
4. схемы разводки для щитовых исполнительных устройств.

Проект расположения мебели в квартире 41 кв. м

Началось всё с проекта расстановки мебели и бытовой техники, а потом был разработан проект протяжки всех кабелей (ниже два из 8 разработанных листов).

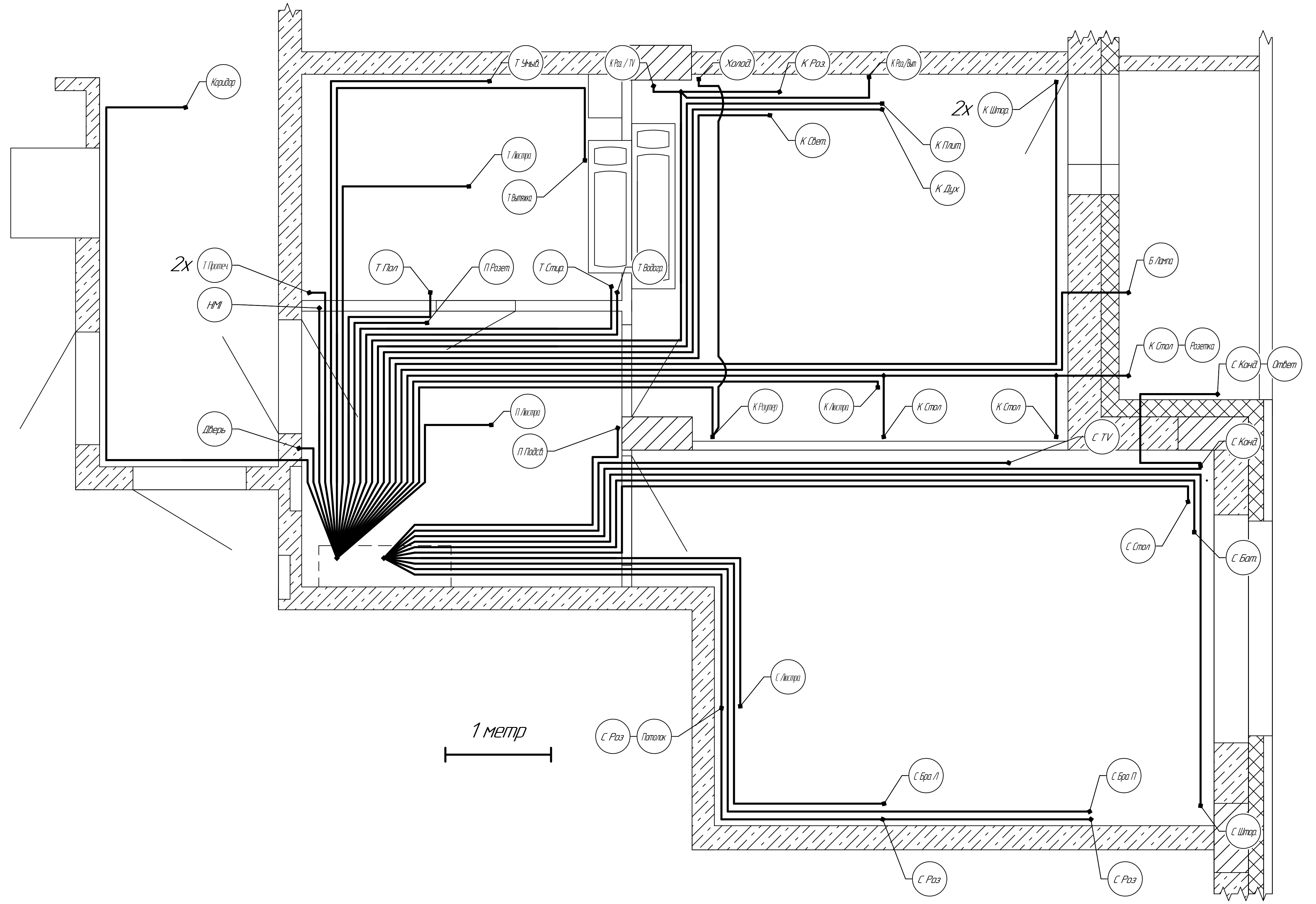

Схема прокладки силовых кабелей ВВГ 3х2,5; ВВГ 3х1,5; ВВГ 5х1,5

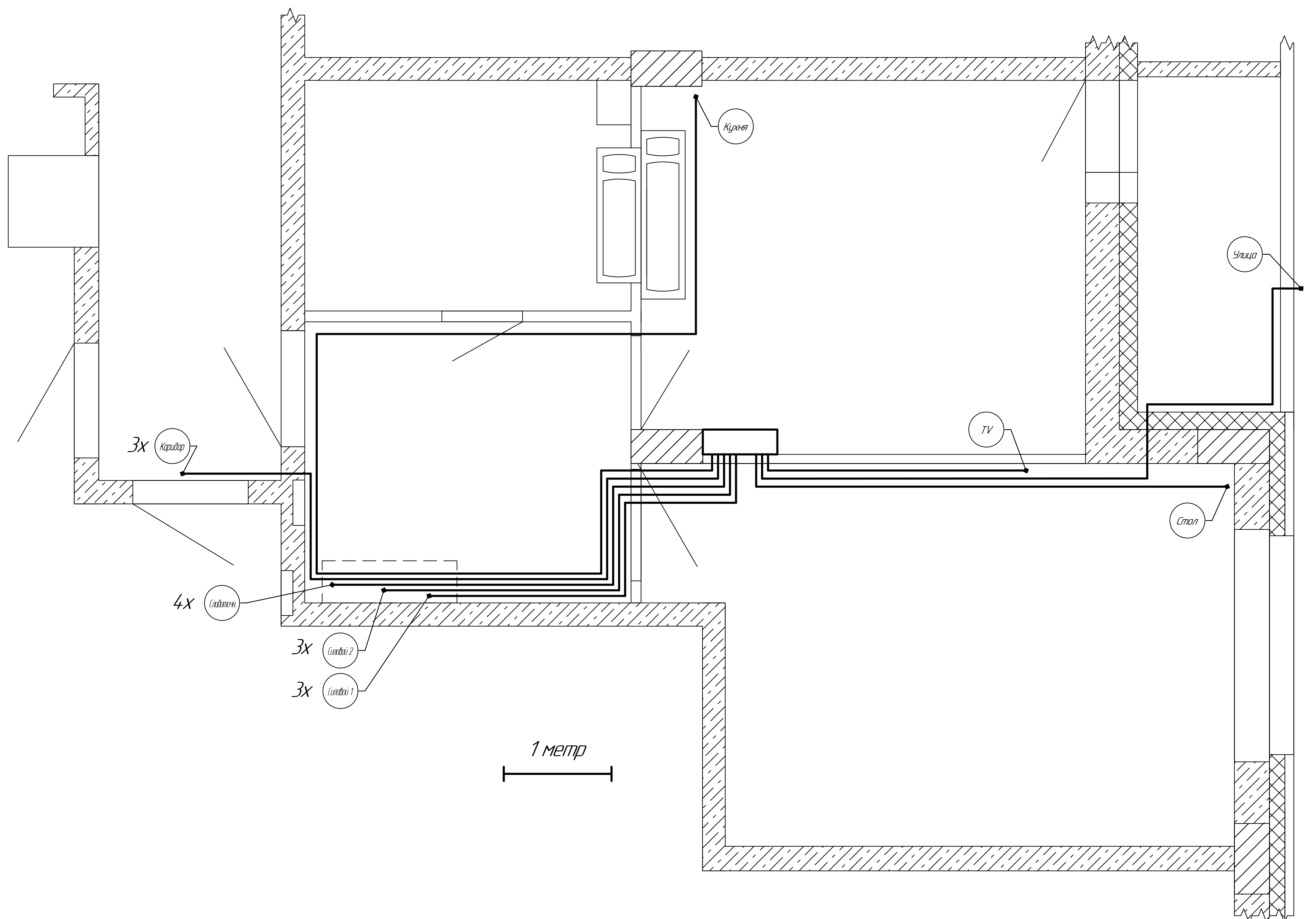

Схема прокладки витой пары UTP 5e

Дальше стал углубляться в тему и рисовать проекты силовых щитов, ниже представлен пример одного из 5 разработанных листов.

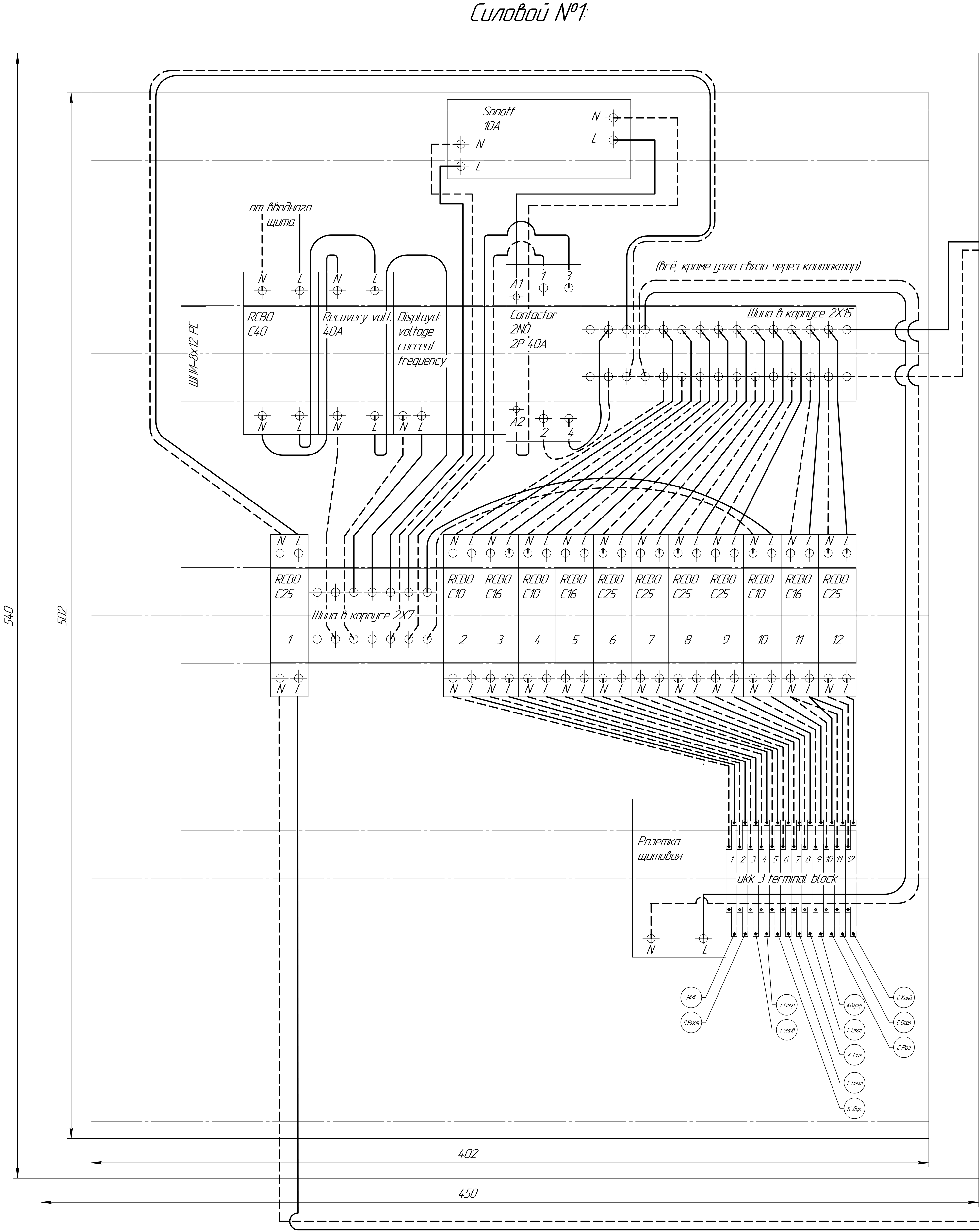

Один из трех электрических щитов

После этого пошло проектирование по автоматике: что и куда подключать, к какому порту — кабелей было слишком много. Автоматика с MegaD-2561. Ниже представлено два из восьми листов проекта “разводки”.

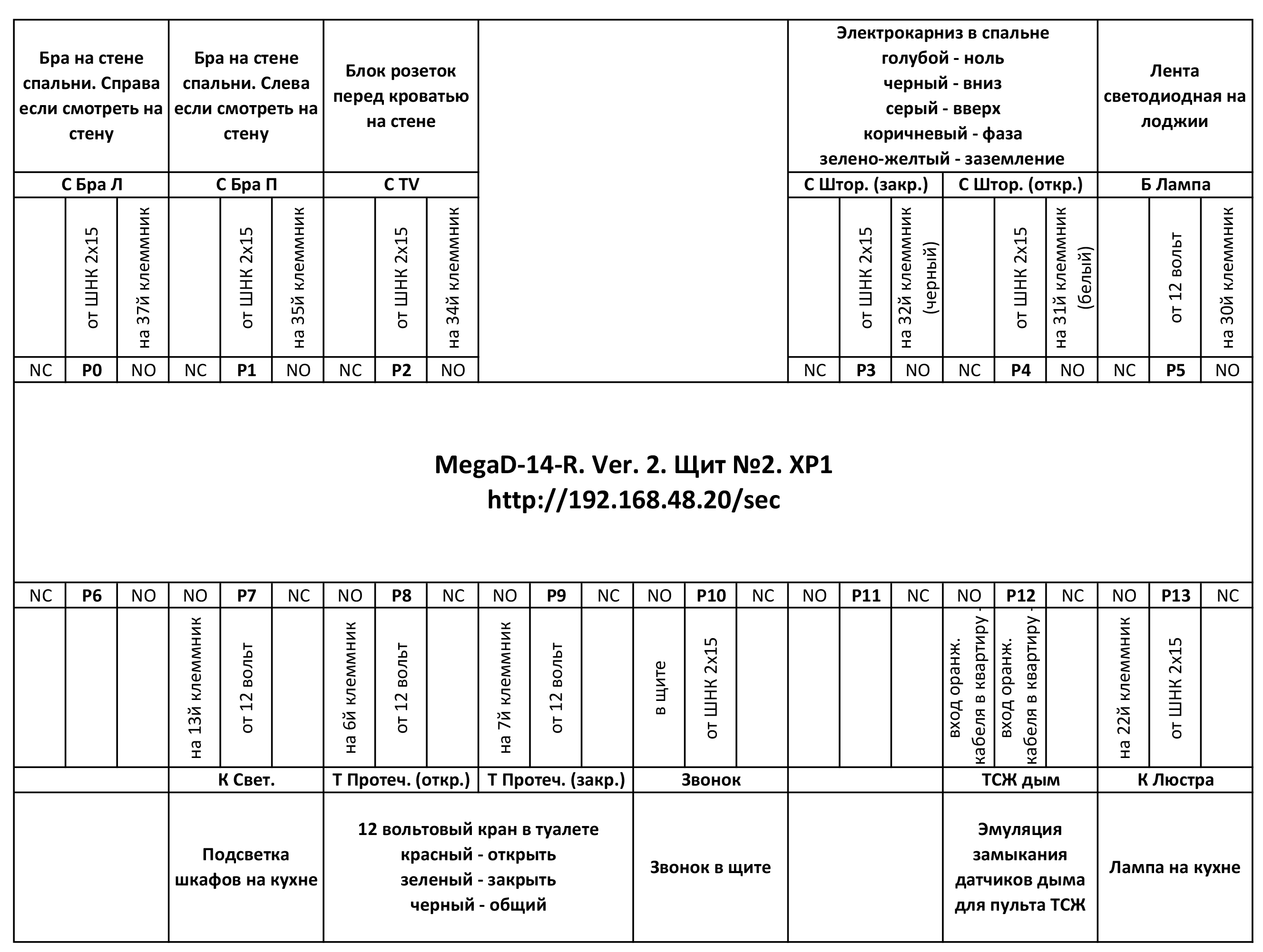

Разводка силовой части на исполнительном устройстве MegaD-2561

Практически все силовые линии протянуты от потребителя сразу в щиток — это сильно увеличило длину кабельных трасс, но я хотел сделать максимальную подготовку под автоматизацию.

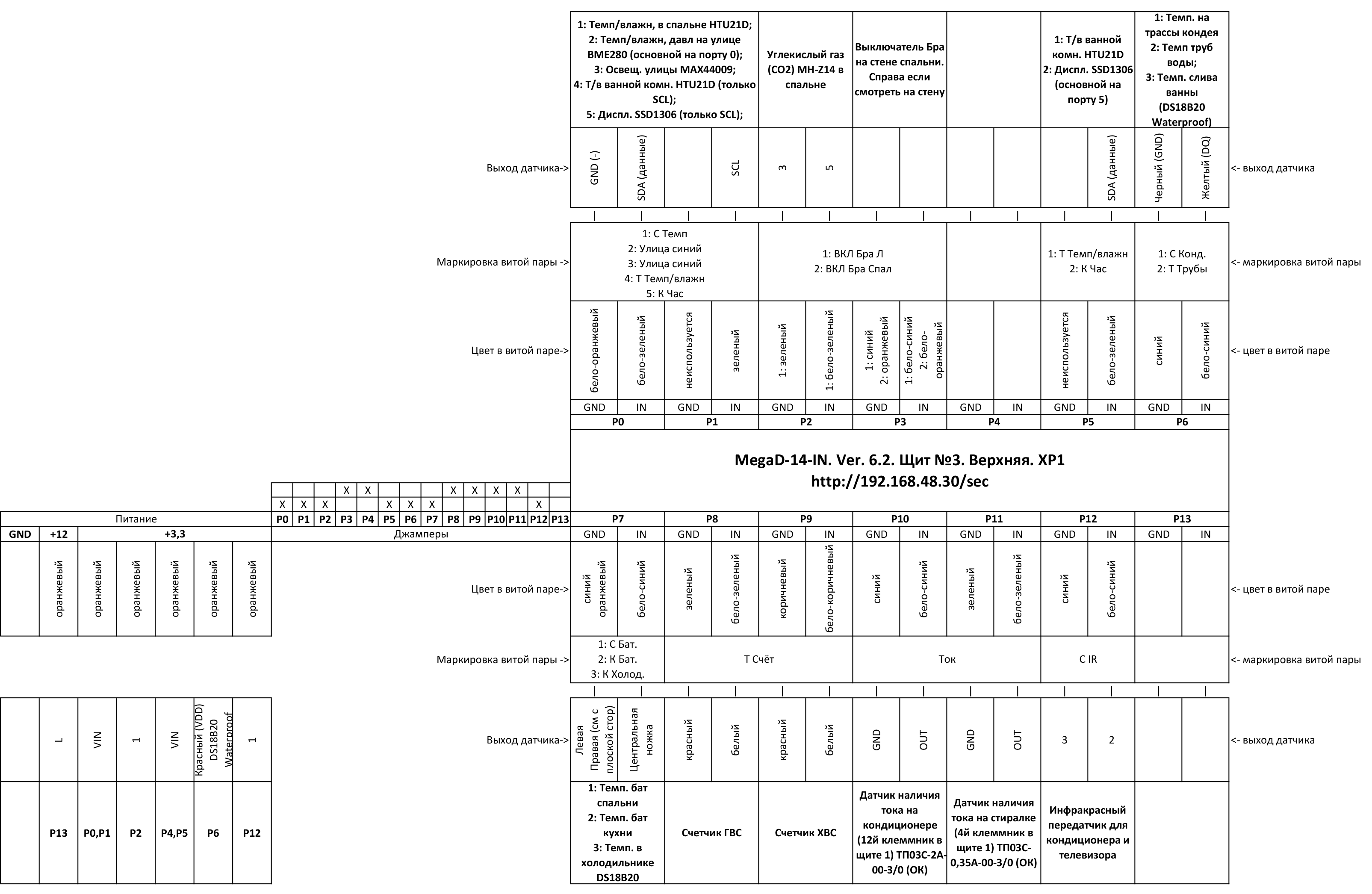

Разводка подключения датчиков на устройстве MegaD-2561

Ремонтные и отделочные работы

После составления всех проектов и окончательной сдачи дома застройщиком начались работы по демонтажу существующего “ремонта” и электросетей застройщика.

Демонтаж ремонта в спальне

После демонтажа были начаты строительные работы, включающие в себя протяжку кабелей, вкупе со штроблением стен.

Протяжка новых кабелей

Во время ремонта приходилось довольно часто вносить изменения в проекты проводки, корректируя всё по месту.

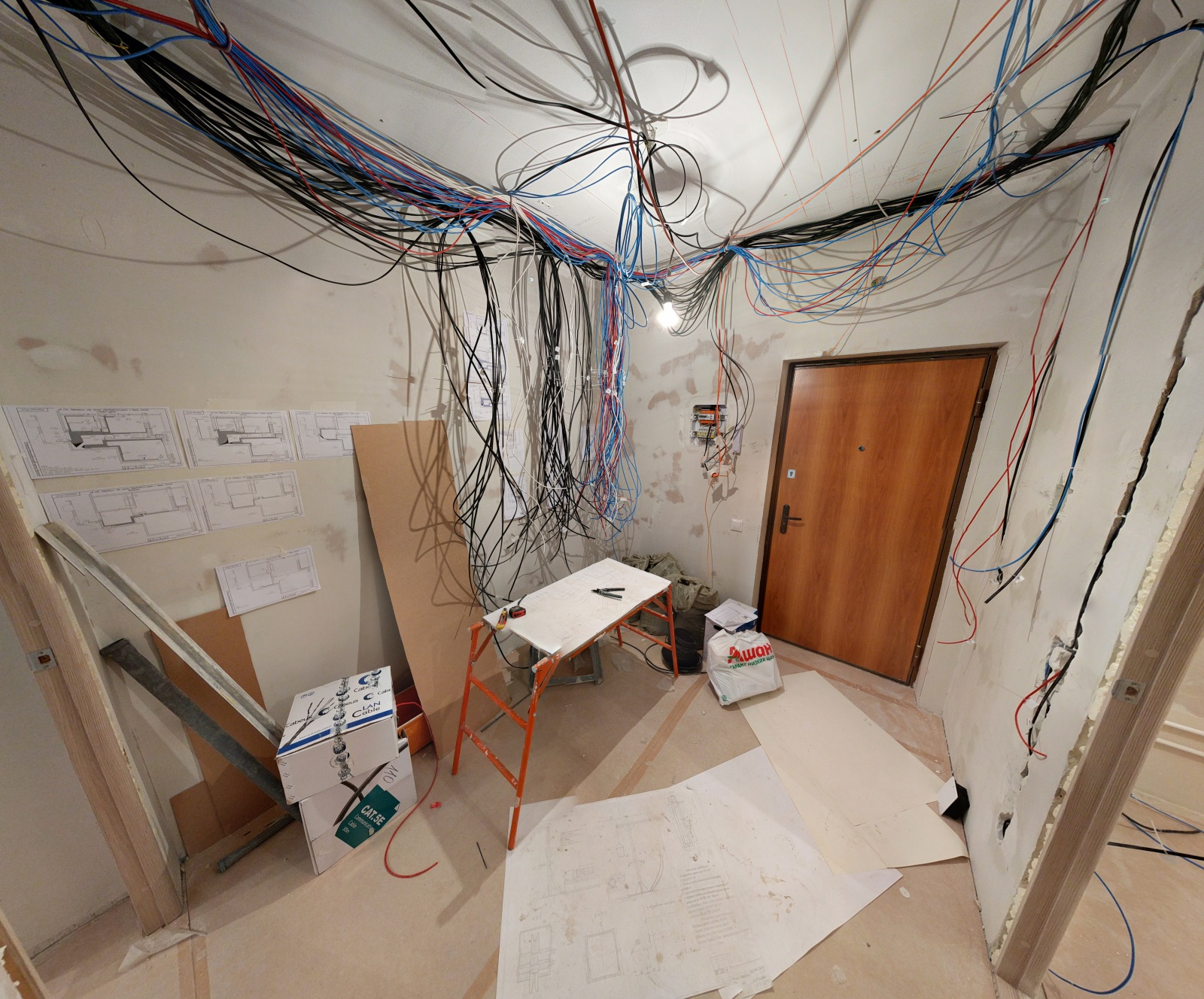

Фото с черновой разводкой кабелей

Самое важное для домашней автоматизации — сведение в единое и удобное место всех кабелей. В качестве этого места я выбрал изготавливаемую строителями нишу — шкаф для вещей — расположенный в прихожей, рядом с входной дверью.

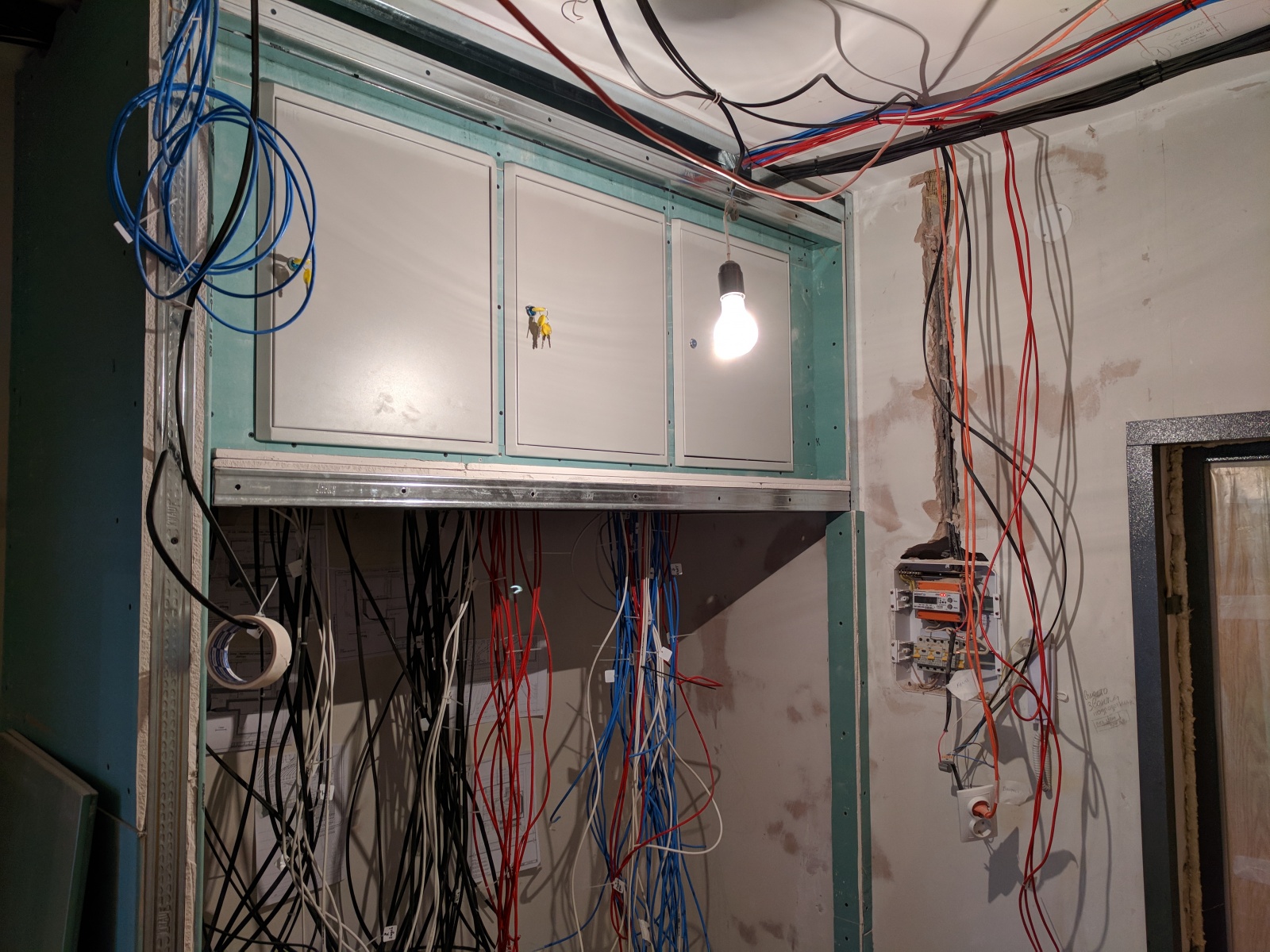

Три электрических шкафа — единое место сведения всех кабелей

Программные сложности настройки

После окончания ремонта в начале 2018 года началось самое интересное — настройка всех систем и подбор управляющих программ для умного дома.
И вот со всем этим были некоторые сложности. Потому что, если строители сделали весь ремонт примерно за 4 месяца, работая на стройке каждый день, то я уделял этому всего несколько часов и то не каждый день. Поэтому у меня ушло ещё три месяца на окончательную настройку.
В самом начале процесс тормозило то, что я не мог удалённо что-то настраивать: оператор связи подключал квартиры по GPON (Gigabit Passive Optical Network) и была конечная точка подключения в виде роутера Huawei, но мне хотелось чтобы у меня стоял MikroTik, потому что, на мой взгляд, он один из лучших по соотношению цена-качество на сегодняшний день. В итоге мечта осуществилась, но это ещё пара недель к времени затраченному на настройку.

Настройка Huawei HG8245H в 2018 году для работы в паре с MikroTik

У меня был отдельно организован коммутационный шкаф внутри квартиры под потолком для оборудования провайдеров связи — он заранее вписан в ремонт (можно посмотреть на схеме выше), к нему на стадии ремонта были протянуты не только витая пара, но и оптический кабель.

Домашняя автоматизация на openHAB и Home Assistant

Изначально я стал делать всю домашнюю автоматизацию на openHAB. И это не было быстрым стартом, хотя у меня уже был опыт с openHAB. Что из себя представляет эта система домашней автоматизации?

openHAB (расшифровывается как open Home Automation Bus) ведёт свою историю с 2010 года, когда его разработка была начата Kai Kreuzer в Германии в качестве открытой платформы для автоматизации зданий. В 2010 году практически не существовало подобных решений и openHAB во многом стал прообразом того многообразия систем умного дома, которое мы наблюдаем сейчас. Его идея проста: объединить на одной открытой программной платформе решения от различных производителей, независимо от протокола и технических особенностей. Это позволяет уйти от какого-то конкретного производителя и пользоваться всеми продуктами имея единый интерфейс управления.

Visual Studio Code. openHAB VS Code Extension

Самым главным исполнительным устройством домашней автоматизации в квартире стал проводной контроллер MegaD-2561 — именно он включает и выключает свет, получает показания со всех датчиков и счетчиков.
У него достаточно низкая цена по сравнению с аналогами ~3 500 руб. (на конец 2017 года) за контроллер плюс для работы требуется два дополнительных модуля, например:
Первый модуль: на 7 стандартных входов, 7 релейных выходов 0-220В (7*2300Вт/10А): ~3 000 руб (на конец 2017 года);
Второй модуль: 14 универсальных аппаратно-конфигурируемых входов + 1 релейный выход с возможность подключать как кнопки, так и цифровые датчики I2C, 1-wire и т.д.: ~3 000 руб (на конец 2017 года);

У меня в квартире установлено два комплекта, то есть это два контроллера и четыре дополнительных модуля.
Глядя на его относительно невысокую цену можно решить, что это идеальное устройство для домашней автоматизации, но это не совсем так. Это в первую очередь Geek DIY устройство, и если у вас нет достаточного запаса времени и терпения для первоначальной настройки и физического подключения, то оно НЕ для вас. Также MegaD-2561 не будет работать из коробки, как например Xiaomi Mi Home.
И если автоматизацией в вашей квартире или доме будете заниматься не вы, а специальная организация, то вам вряд ли предложат это устройство, потому что оно слишком низкомаржинальное для профессионального инсталлятора.
Но у меня было желание и время, чтобы разобраться во всем самостоятельно и при этом получить «взрослый» функционал (который это устройство может обеспечить при должной настройке), потому что по KNX, к которому я изначально присматривался мне насчитывали только за оборудование такую цену, которую я в итоге заплатил за весь ремонт, мебель и все работы по электрике, включая оборудование и датчики для автоматизации. А по KNX это была только цена оборудования без монтажа и настройки.

Моя конфигурация квартиры в openHAB 2.2 на GitHub:
https://github.com/empenoso/openHAB_one-room-apartment/

Сначала в квартире всё заработало, но уже через год я столкнулся с непреодолимыми сложностями с openHAB в самых простых вещах, которые в прошлом делал уже много раз. Поэтому в 2019 году принял решение перейти на Home Assistant.

Но это еще не конец истории, а только первая часть статьи. Вторую часть статьи подготовлю в течении двух недель.

Итог

В первой части статьи я рассказываю о чем я мечтал в 2016 году и что получил к середине 2018 года. Также рассказываю о моей провальной попытке привлечь застройщика к теме домашней автоматизации и о том, что меня привело к самостоятельному составлению всех проектов по автоматизации.
В статье привожу фотографиями со стройки с ремонтными и отделочными работами. Ещё жалуюсь на программные сложности в настройке и рассказываю о системе домашней автоматизации openHAB.

Во второй части приведу все финишные фотографии квартиры и все получившиеся электрические щиты, а также расскажу о тех сложностях, с которыми я столкнулся в другой системе домашней автоматизации — Home Assistant.

Автор: Михаил Шардин.

Иллюстрации: Михаил Шардин.
Иллюстрации, связанные с Home Assistant: Алексей Крайнев.

5 — 25 февраля 2020 г.
