Источник стабильного тока от 5 мкА до 20 мА

в 8:14, , рубрики: DIY, diy или сделай сам, биполярный транзистор, источник стабильного тока, отладка схем, схемотехника, Электроника для начинающих

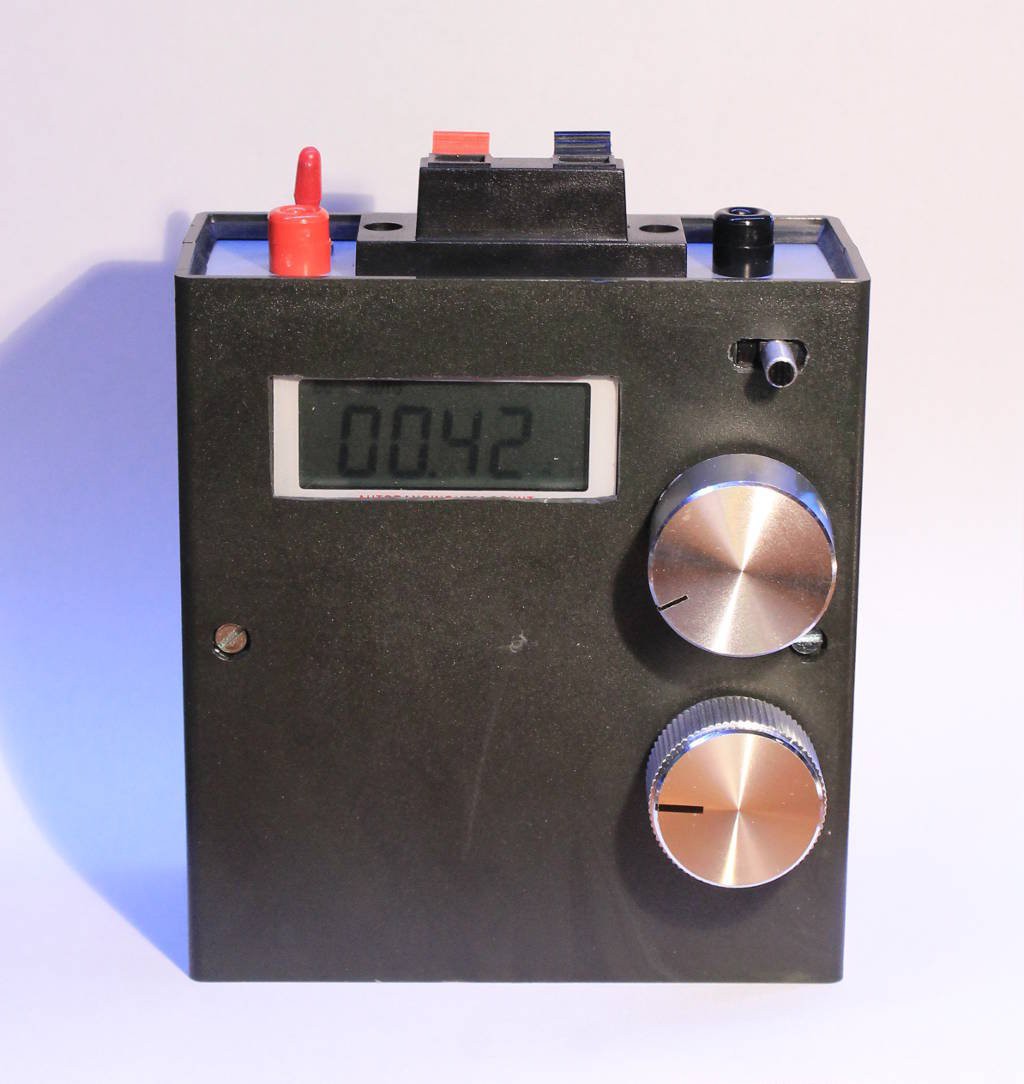

Источник стабильного тока от 5 мкА до 20 мА - 1

Источник стабильного тока понадобился автору для отладки схем на биполярных транзисторах, которые, как известно, управляются током. Важное требование к нему — изоляция общего провода прибора от общего провода отлаживаемого устройства, поэтому источник питания пришлось взять автономный. Встроенный четырёхразрядный микроамперметр с автоматическим переключением пределов позволяет немного уменьшить количество аппаратуры, одновременно размещаемой на столе экспериментатора.

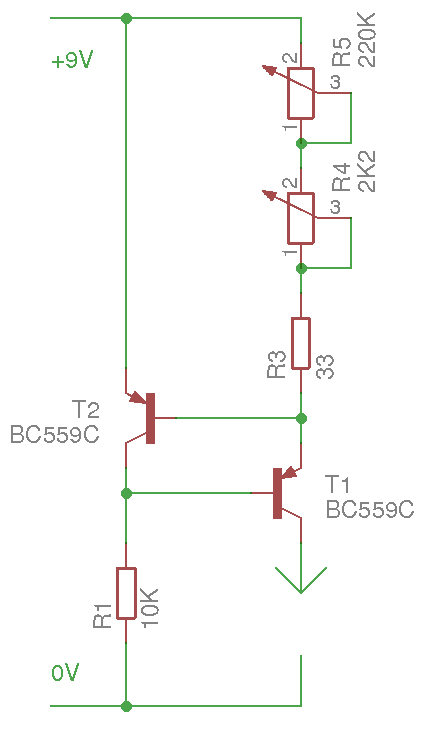

Идея схемы взята отсюда. Собственно источник стабильного тока устроен так:

Источник стабильного тока от 5 мкА до 20 мА - 2

Сопротивление резистора R1 некритично, нужно только, чтобы ток базы транзистора Т1 полностью открывал его. Коэффициент передачи тока транзистора BC559C — около 500, верхний предел регулировки тока у источника — 20 мА, значит, 200 мкА через базу — более чем достаточно. Резистор в 10 кОм обеспечит около 1 мА при 10 В, в принципе, можно увеличить его даже до 50 кОм.

Транзисторы Т1 и Т2 должны быть одинаковыми, но при больших токах параметры Т1 всё равно будут немного «уплывать» из-за небольшого нагрева.

Ток, подаваемый устройством во внешнюю цепь, определяется суммарным сопротивлением резисторов R3 — R5. Их функции: R3 — ограничение тока в случае, если оба переменных резистора вывернуты «в нуль», R4 — точная регулировка тока, R5 — грубая. Ток рассчитывается по формуле I=0.7/(R3+R4+R5), поэтому, например, если резистор R3 взять сопротивлением в 27 Ом, верхний предел регулировки тока составит 0.7/27=25,9мА. На практике получилось 21,6 мА, поскольку падение напряжения на транзисторе Т2 оказалось меньше — около 0,6 В.

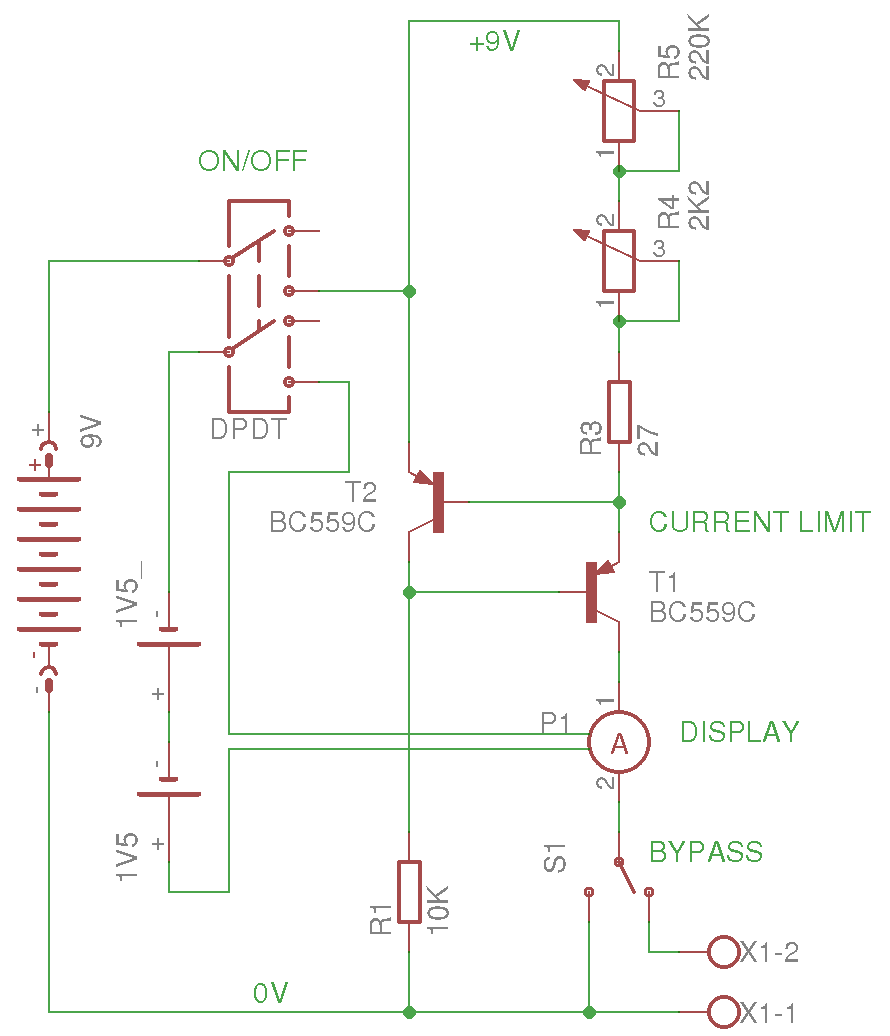

Полная схема устройства:

Источник стабильного тока от 5 мкА до 20 мА - 3

«Крона» питает источник стабильного тока, два элемента ААА — четырёхразрядный микроамперметр. Поэтому выключатель питания взят с двумя нормально разомкнутыми группами контактов. Переключатель S1 позволяет отключить верхнюю клемму и замкнуть источник тока накоротко, чтобы настроить его заранее, до подключения к отлаживаемой схеме.

Параметры на практике получились следующими: максимальный ток — 21,6 мА, максимальный ток при «грубом» регуляторе, вывернутом «в нуль» — 0,3 мА, минимальный — 4,7 мкА. Правда, встроенный микроамперметр меньше 10 мкА не показывает, поэтому внешний иногда может и потребоваться. Выставленный ток остаётся практически неизменным при изменении напряжения на внешней цепи от 0 до 8 В.

Микроамперметр сделан из мультиметра с автоматическим переключением пределов JT-033A фирмы SHENZHEN JINGTENGWEI INDUSTRY CO.,LTD: переключатель режимов удалён, вместо него впаяны перемычки, заставляющие его всегда работать в режиме измерения тока.

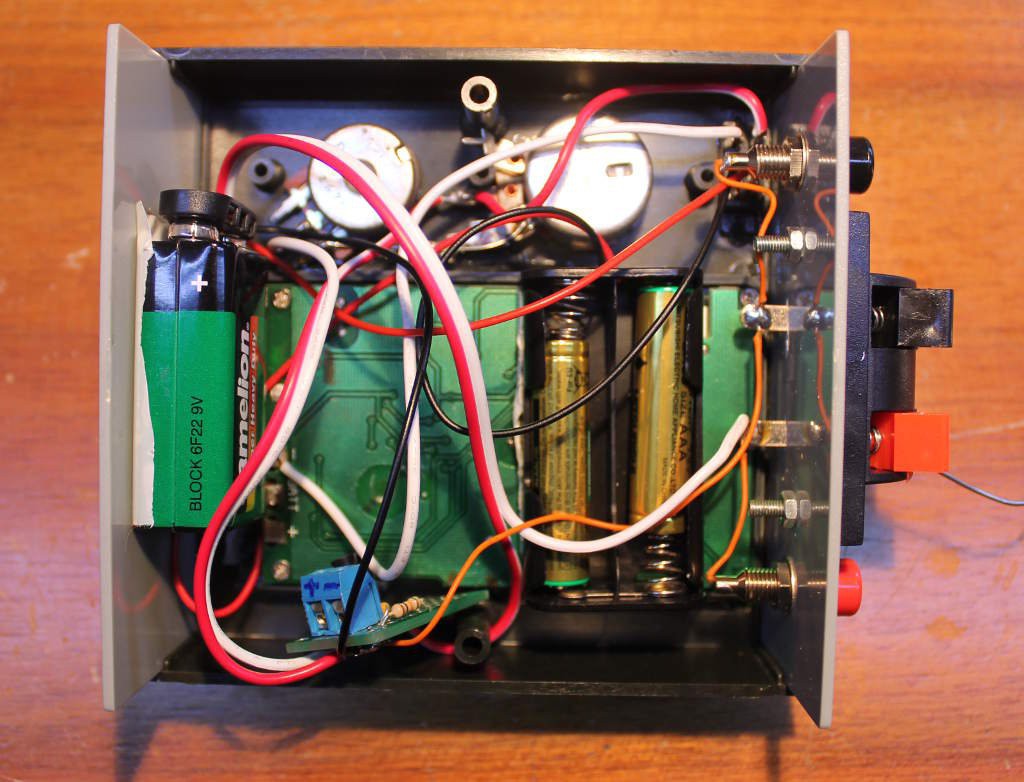

Расположение компонентов в корпусе следующее:

Источник стабильного тока от 5 мкА до 20 мА - 4

Jim сделал симуляцию схемы в Falstad, автор её немного переработал для отображения большего количества параметров, получилось:

$ 1 0.000005 7.619785657297057 65 5 50
t 224 240 176 240 0 -1 0.6771607865907852 -0.5873050244463638 500
t 256 272 304 272 0 -1 1.8738439949380101 -0.6771607865907852 500
r 176 304 176 400 0 10000
v 80 288 80 192 0 0 40 9 0 0 0.5
w 176 304 176 272 3
w 176 272 176 256 0
w 176 224 176 32 1
w 176 32 80 32 0
w 80 32 80 192 0
w 80 288 80 400 0
w 80 400 176 400 3
w 176 400 304 400 0
w 304 336 304 288 3
w 304 240 224 240 1
174 304 128 352 48 0 5000 0.9950000000000001 Resistance
w 176 32 304 32 2
w 304 256 304 240 0
w 304 240 304 208 2
w 304 128 336 128 0
w 352 80 352 128 0
w 352 128 336 128 0
w 256 272 176 272 1
w 304 128 304 208 1
r 304 336 304 400 0 250

Результат симуляции:

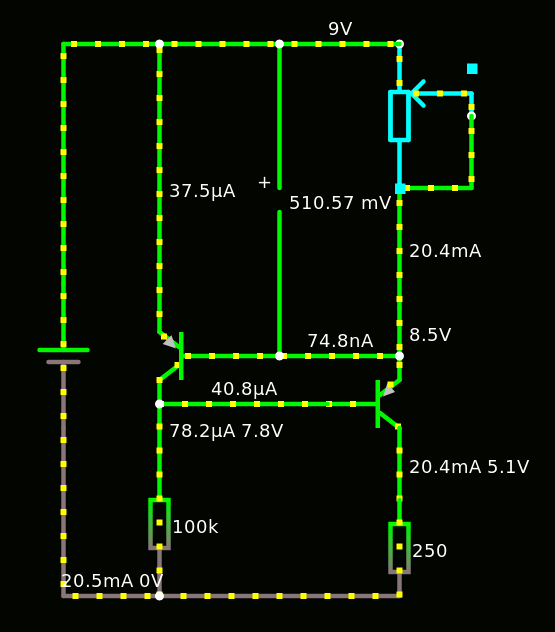

А вот результат симуляции при сопротивлении резистора R1 в 100 кОм:

Источник стабильного тока от 5 мкА до 20 мА - 5

Автор: Tormoz Edison
