Однобитный полный сумматор на необычных микросхемах

в 5:21, , рубрики: DIY, diy или сделай сам, smd, логические элементы, полный сумматор, схемотехника, учебное пособие, Электроника для начинающих

Однобитный полный сумматор на необычных микросхемах - 1

Мы привыкли к 14- и 16-выводным микросхемам, содержащим несколько логических элементов или целый узел — счётчик, дешифратор, АЛУ, и др. Но раньше были и микросборки и микросхемы, в которых помещался всего один логический элемент. После долгого забвения они вернулись в виде пятивыводных SMD-компонентов. Например, 74LVC1G86 — исключающее ИЛИ, 74LVC1G08 — И, 74LVC1G32 — ИЛИ. На них и выполнен предлагаемый однобитный полный сумматор.

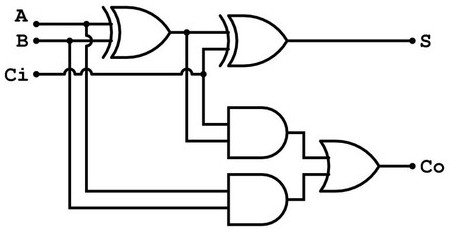

Его схема:

Однобитный полный сумматор на необычных микросхемах - 2

На ней не показаны 220-омные резисторы, светодиоды, индицирующие состояния всех входов и выходов, конденсаторы на 0,1 мкФ параллельно питанию. На плате для них посадочные места предусмотрены. Файлы: герберы, исходники в формате Eagle, схема в PDF.

Входными данными для полного сумматора являются два однобитных числа и сигнал переноса с предыдущего такого же сумматора, выходными — одно однобитное число и сигнал переноса на следующий такой же сумматор. Поскольку входных сигналов три, сочетаний их может быть восемь. Таблица истинности устройства растиражирована на множестве сайтов, где различные её варианты отличаются друг от друга только оформлением.

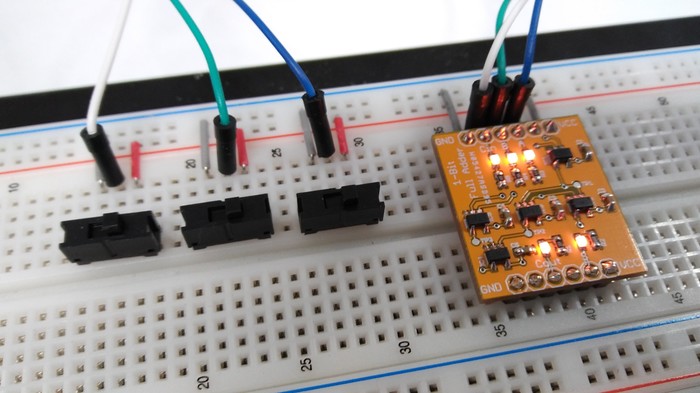

Плата устройства выполнена так, что к ней можно припаять штырьки для установки на макетку. Там же можно расположить выключатели для подачи входных сигналов:

Однобитный полный сумматор на необычных микросхемах - 3

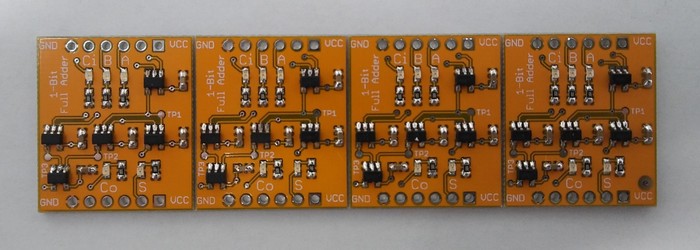

Но интереснее изготовить несколько плат:

Однобитный полный сумматор на необычных микросхемах - 4

Установив их на макетку и соединив входы и выходы переноса соседних сумматоров, вы получите многоразрядный полный сумматор, который затем может стать частью АЛУ.

Автор: tormozedison

Источник
