Ретрокомпьютер-бейдж Hackaday, хорошо зарекомендовавший себя на конференциях в Белграде и Пасадине, рассчитан на самостоятельное повторение (схема, плата, прошивка. Поэтому не удивляйтесь, увидев его в руках человека, ни разу не побывавшего в обоих городах (пример). Но без корпуса он механически непрочен. Коллективом из четырёх авторов, среди которых — разработчик бейджа (а также настоящего винтажного компьютера Galaksija) Войя Антонич, предложен корпус для этой конструкции, чем-то напоминающий детские гаджеты фирмы VTech.
Файлы:
Клавиши с вогнутой маркировкой. Более удобны для длительного набора текстов. D-pad и пробел отсутствуют — они такие же, как в предыдущем архиве. Углубления можно залить контрастной краской.
Клавиши с выпуклой маркировкой. Полный набор.
Верхняя половина корпуса. Печатать в перевёрнутом виде. Если клавиши гремят, можно наклеить изнутри полоски поролона. Возможно, «туннели» для клавиш стоит сделать чуть более глубокими, от этого они тоже могут меньше греметь.
Нижняя половина корпуса. Лучше также печатать в перевёрнутом виде. Поддержек потребуется много. Крепится четырьмя саморезами длиной в полдюйма. Если у бейджа есть акриловая задняя стенка, её необходимо снять. Отдельной крышки батарейного отсека нет — требуется вскрывать весь корпус.
Клавиша без маркировки для любителей книги про вдову, продававшую дрова. Изготовить 50 штук.
Световод для RGB-светодиода. Печатать неокрашенной прозрачной пластмассой.
Крышка слота расширения. Отверстие для крепления платы расширения предусмотрено только во второй версии бейджа. Модель требует доработки — добавления защёлки.
Пробел отдельно. Должен нажиматься без особого перекоса, хотя соответствующая кнопка на плате всего одна.
Крышка отсека для платы расширения снята, плата подключена к гребёнке:

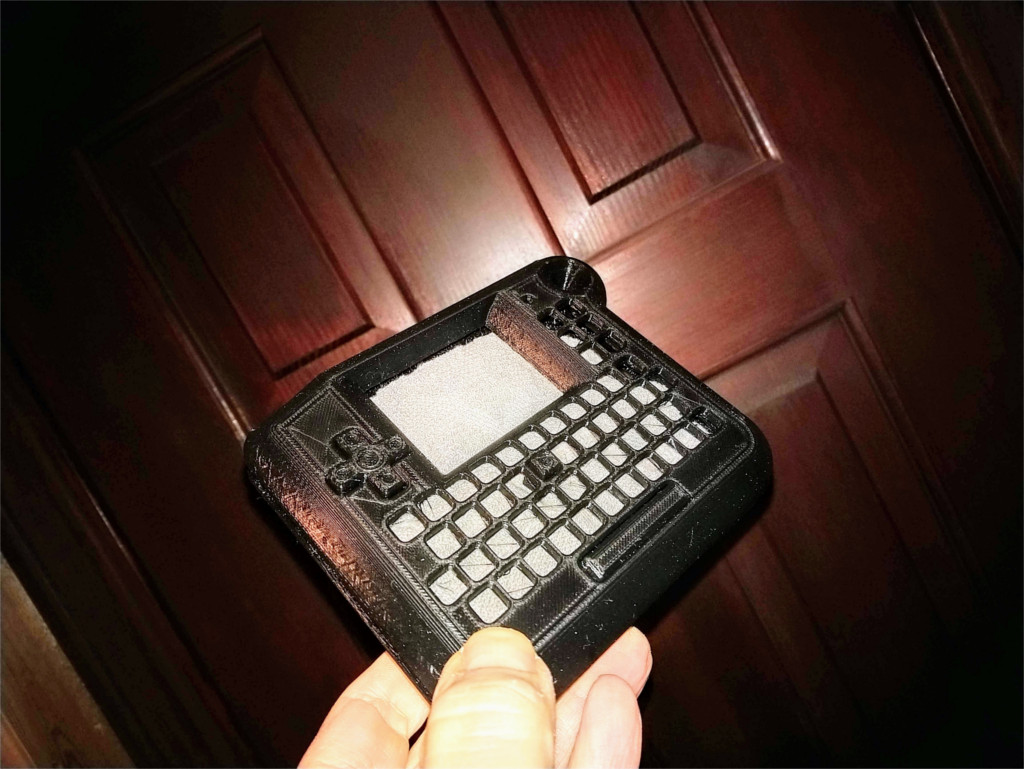

Первый прототип:
Один из промежуточных вариантов, дисплей не помещается:
Исправлено, но внесены ещё не все изменения:
А после того, как почти всё скорректировано — сбой 3D-принтера:
И последствия оного:
Но затем в итоге всё получилось и подошло к бейджу. Можно программировать, не боясь его сломать или запылить:
Автор: tormozedison
