Разрабатывая этот функциональный аналог декатрона, автор преследовал две цели: поучаствовать всё в том же конкурсе конструкций на платах площадью в один квадратный дюйм, а также применить множество таких модулей в проекте WITCH-E по воссозданию Harwell Dekatron Computer, также известного как WITCH (Wolverhampton Instrument for Teaching Computing from Harwell) на современных компонентах. Но можно собирать на таких «декатронах» и более простые схемы.

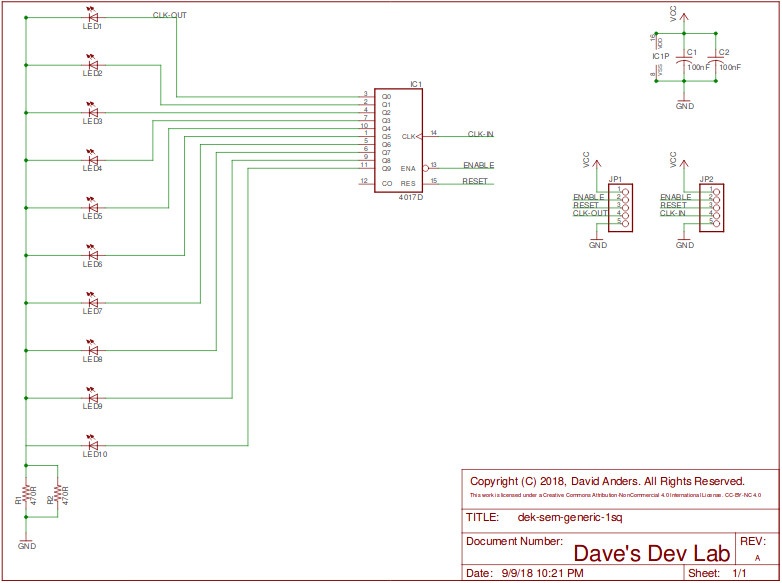

Применённая в устройстве микросхема 74HC4017, как и следует из её названия, по назначению аналогична 4017B (К561ИЕ8), но отличается от неё повышенным быстродействием и более узким диапазоном напряжений питания (2 — 6 В). Помимо неё, необходимы 10 светодиодов типоразмера 0805, 2 резистора на 470 Ом типоразмера 0603 и два конденсатора на 100 нФ того же типоразмера. С внешними цепями модуль взаимодействует при помощи двух групп из пяти контактных площадок в каждой, четыре линии на которых — VCC, ENABLE, RESET и GND — продублированы. На оставшуюся площадку одной группы выведена линия CLK-OUT, другой — CLK-IN. Таким образом, получить многоразрядный десятичный счётчик можно, состыковав несколько модулей и подав импульсы на расположенный справа. Питание и общий провод можно подключить с любой стороны. К контактным площадкам можно припаять выводы для установки в макетку (breadboard), как на КДПВ, или разъёмы для сборки многоразрядных счётчиков без пайки. Сама схема такая же, как во многих других функциональных аналогах декатрона:
Файлы (под CC-BY-NC 4.0): схема в PDF, архив с проектом в EAGLE, архив с «герберами».
Вначале автор хотел применить в проекте WITCH-E довольно громоздкие модули, состоящие из счётчика 74HC160, дешифратора 74HC4511, восьми резисторов и семисегменого индикатора.
Но они оказались неудобными и совсем не похожими на декатроны, которые, как известно, выглядят так (а вот что за прибор там показан):

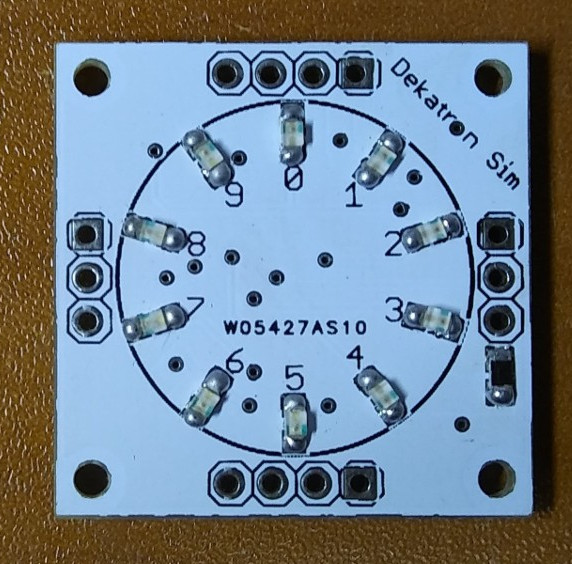

Поэтому автор спроектировал три варианта плат на 74HC4017 с расположенными по кругу светодиодами. У первого светодиоды и микросхема расположены на разных сторонах платы:
Вот трёхразрядный счётчик на таких модулях считает импульсы, поступающие с генератора:

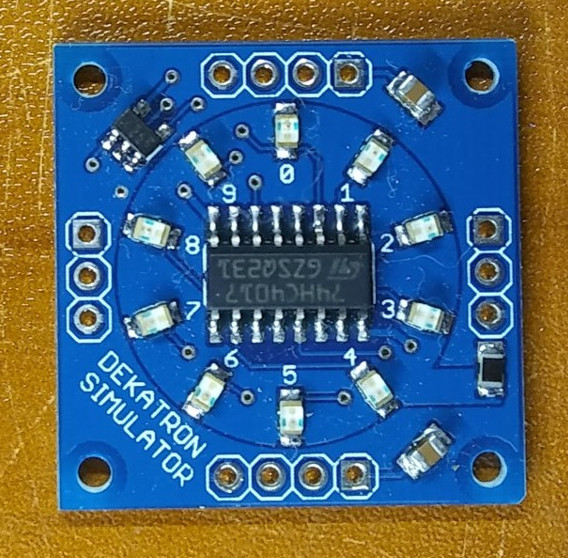

Переворачивать платы при их сборке в больших количествах оказалось неудобно, поэтому во втором варианте микросхема и светодиоды расположены на одной и той же стороне.
Так выглядит фрагмент будущего компьютера WITCH-E на платах второго варианта вместе с платами выбора строк и столбцов:

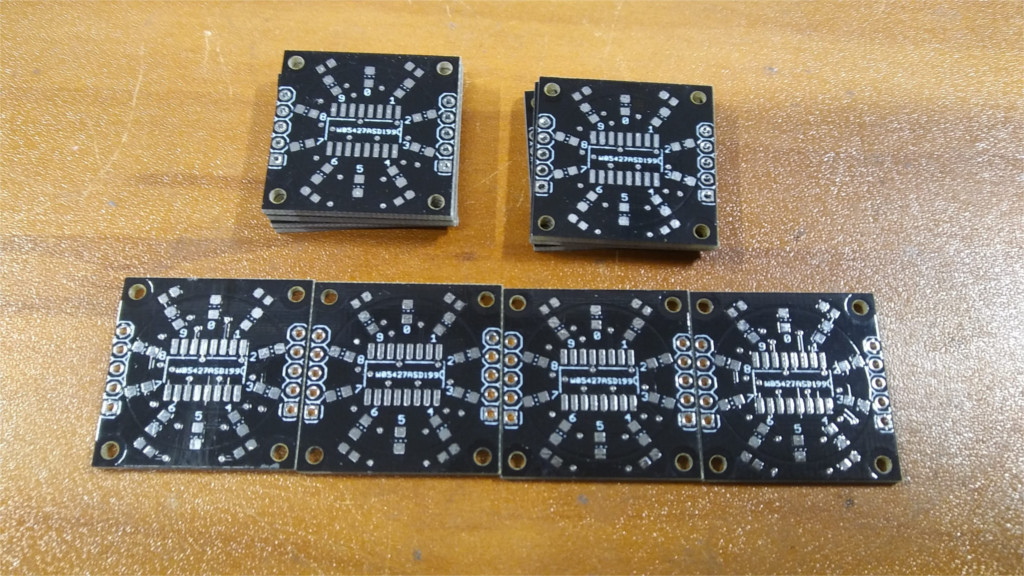

И наконец, автор объединил контактные площадки для внешних цепей в две группы вместо четырёх, одновременно уменьшив общее количество площадок. Так получился третий вариант платы:
Он-то и оказался достаточно компактным, чтобы вписаться в требования «квадратно-дюймового» конкурса. А припаивая тонкие проводники непосредственно к выводам микросхемы, можно уменьшать коэффициент пересчёта, не меняя топологию платы, что необходимо при применении таких модулей в часах.
Автор: Tormoz Edison
