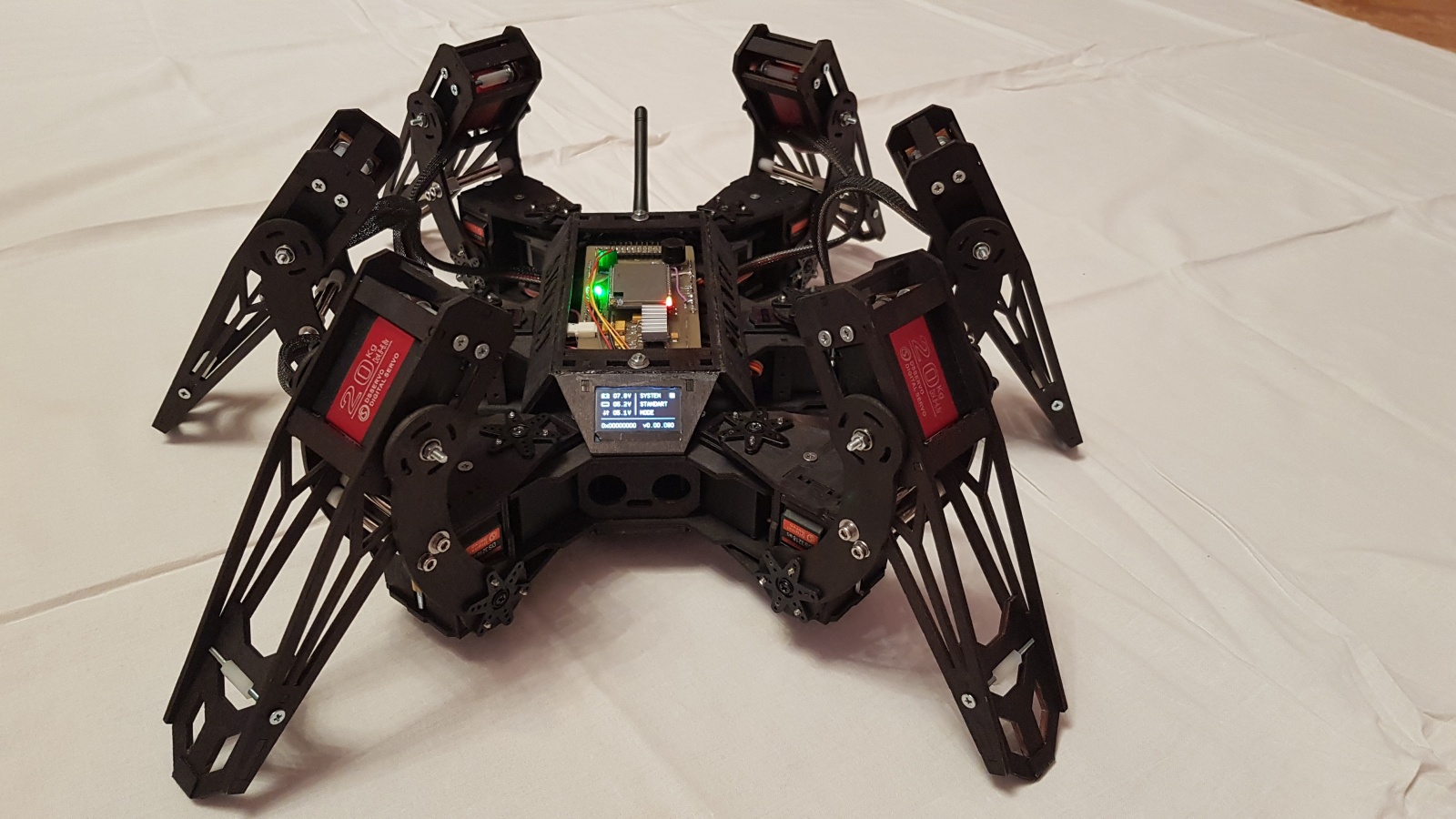

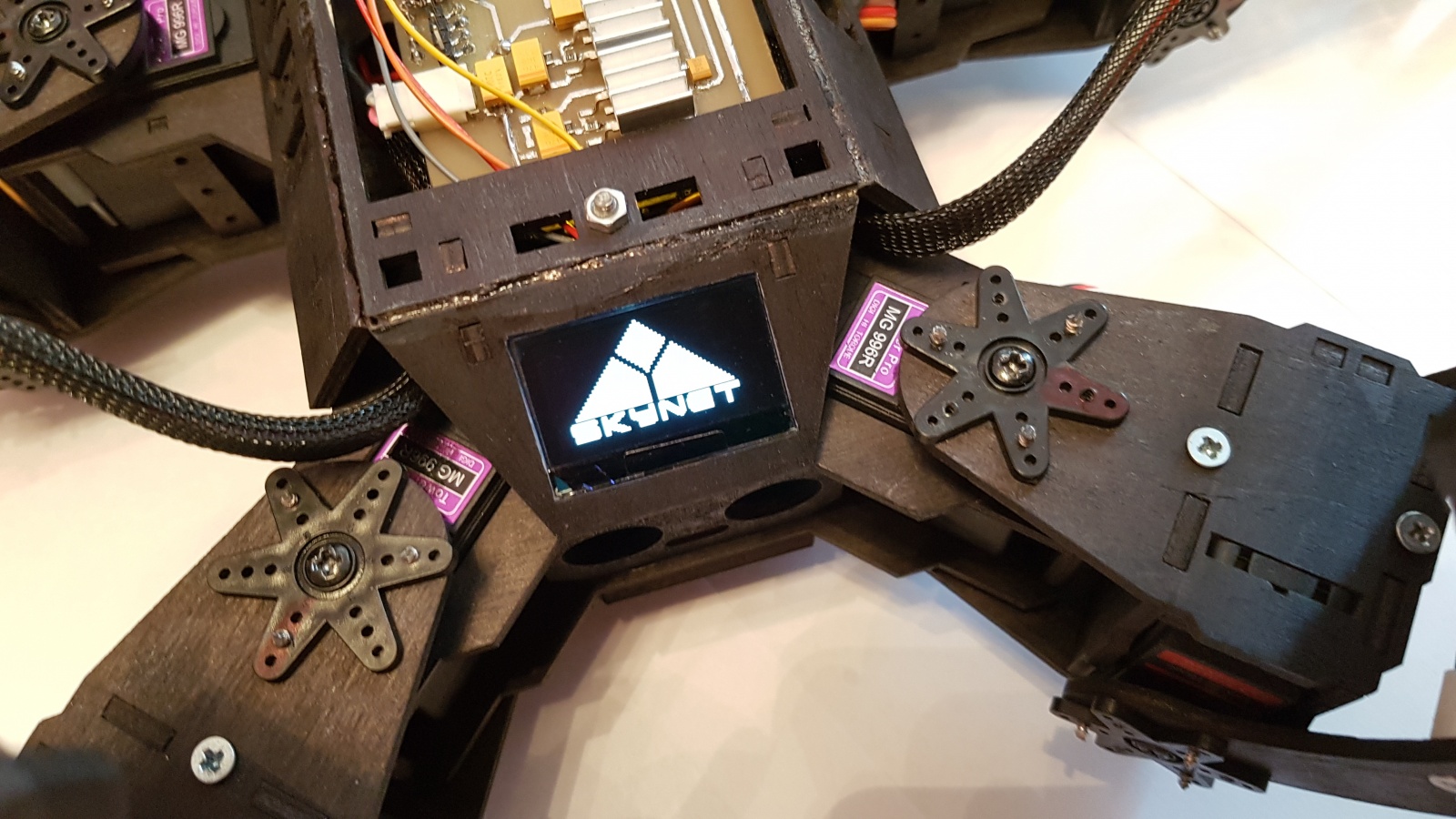

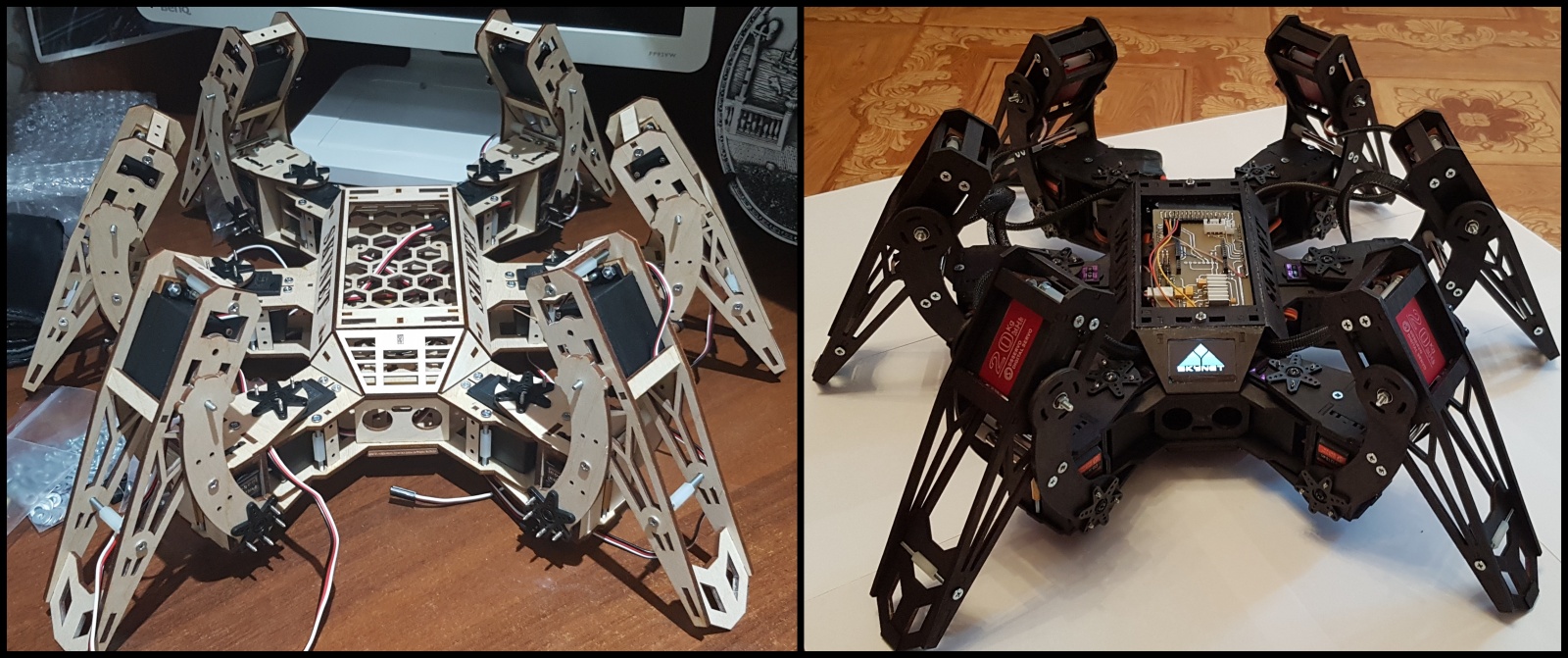

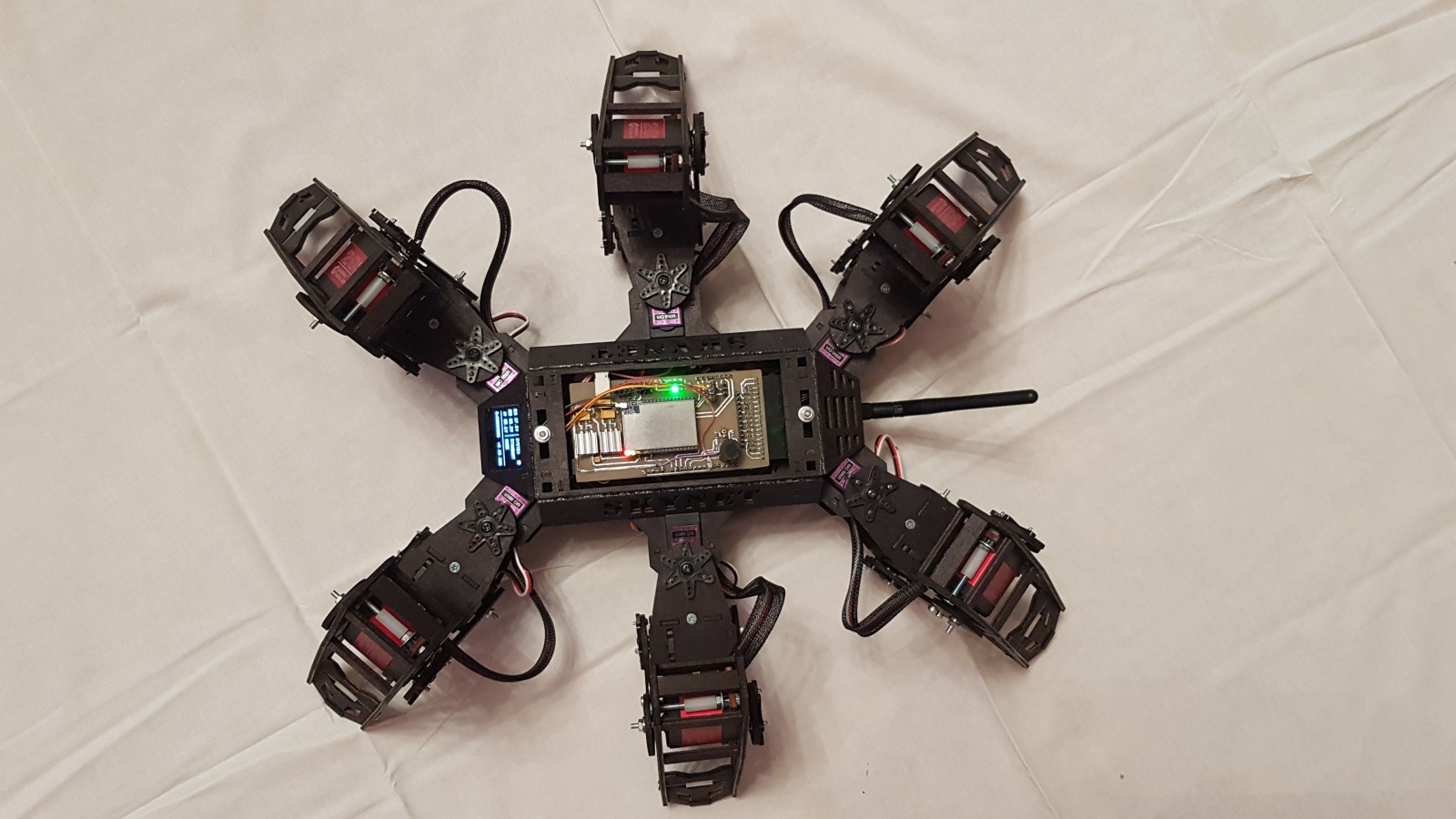

Разработка hexapod с нуля (часть 4) — математика траекторий и последовательности

2019-03-21 в 4:13, admin, рубрики: DIY, diy или сделай сам, hexapod, robot, skynet, программирование микроконтроллеров, Разработка под Arduino, Разработка робототехники, робототехника

Всем привет! Разработка гексапода продвинулась на еще один шаг. На этот раз реализованы и протестированы траектории движения конечности — очередная часть математики передвижения. В этой статье я расскажу об этих траекториях и базовых последовательностях для движения. Надеюсь будет интересно.

Траектории

Суть данного механизма состоит в том, что при задании двух точек можно выбрать траекторию движения конечности. При движении из одной точки в другую координаты будут меняться по определенным параметрическим уравнениям. Механизм получился достаточно мощным и позволяет получать интересные кривые для движения. Так же при помощи него реализуется сглаживание движений за счет изменения шага параметра t — чем меньше шаг, тем больше будет промежуточных точек, соответственно ниже скорость и выше плавность движения.

Процедура задания параметров траектории местами немного непонятна и можно запутаться в ней. Сложность заключается в том, что при задании координат начальной и конечной точек не всегда задаются координаты реальных точек в пространстве, т.е. некоторые координаты задают параметры траектории. Пришлось написать программу, которая отображает заданную траекторию и заодно проверяет достижимость каждой точки траектории.

Драйвер поддерживает следующие траектории движения:

XYZ_LINAR — самая простая из всех траекторий. Траектория используется при движении вперед, назад, подъеме и спуске. Все координаты меняются линейно и вычисляются следующим образом:
```
x = t * (x1 - x0) / 180.0f + x0;
y = t * (y1 - y0) / 180.0f + y0;
z = t * (z1 - z0) / 180.0f + z0;
```
Тут с понимаем проблем нет. Координаты задают углы параллелепипеда и они совпадают с реальными координатами. Движение происходит по диагонали параллелепипеда.

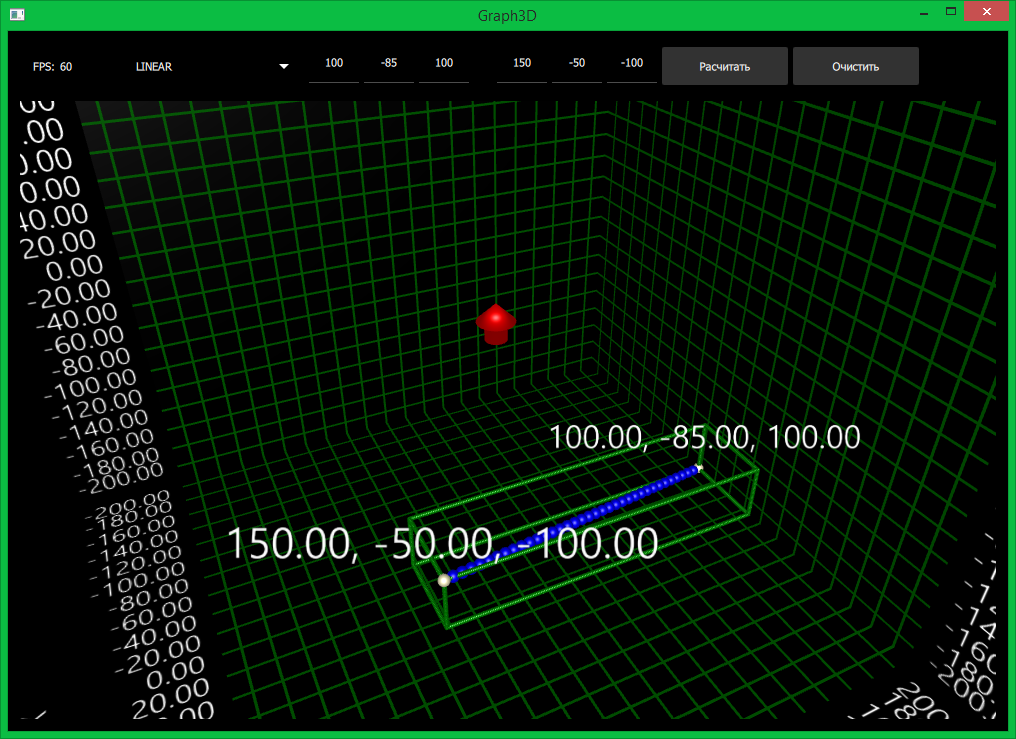

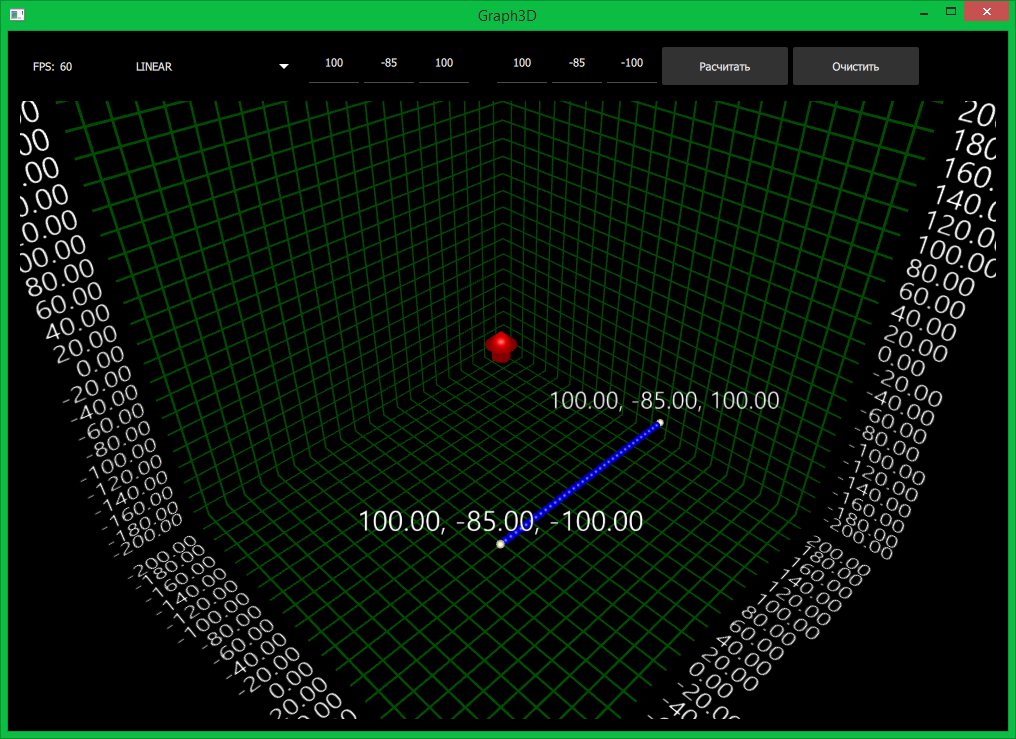

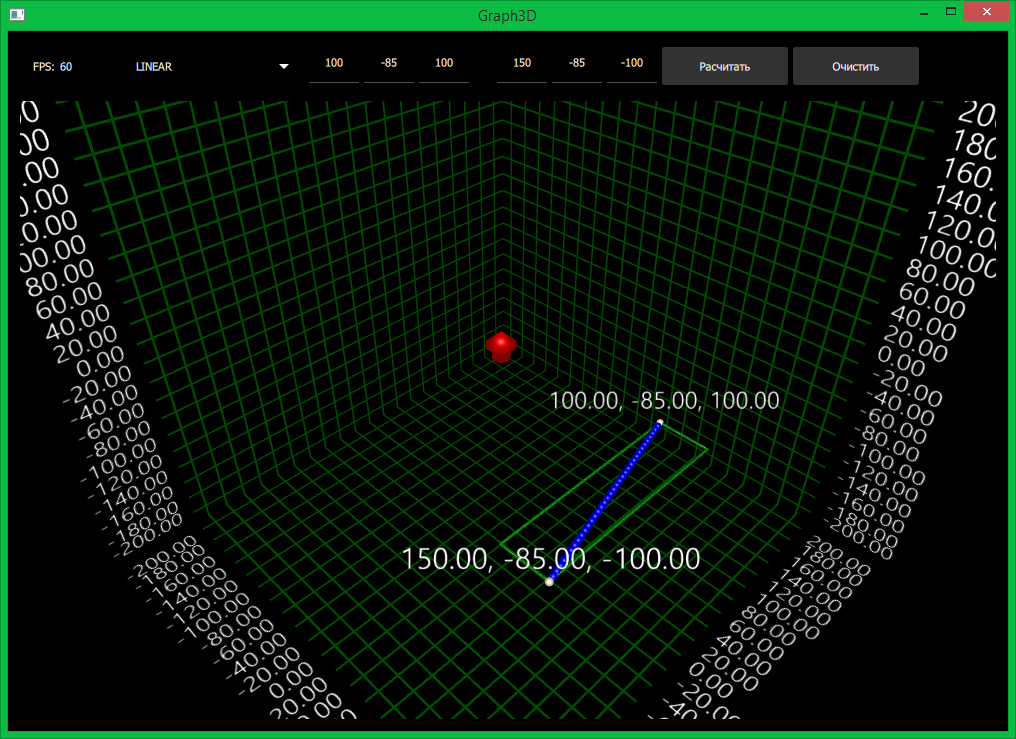

Визуализация траектории
YZ_ARC_Y_LINEAR — данная траектория позволяет реализовать движение по дуге. Траектория используется при повороте, когда нужно переместить конечность по земле. Координаты вычисляются следующим образом:
```
float R = sqrt(x0 * x0 + z0 * z0);
float atan0 = RAD_TO_DEG(atan2(x0, z0));
float atan1 = RAD_TO_DEG(atan2(x1, z1));

float t_mapped_rad = DEG_TO_RAD(t * (atan1 - atan0) / 180.0f + atan0);
x = R * sin(t_mapped_rad); // Circle Y
y = t * (y1 - y0) / 180.0f + y0;
z = R * cos(t_mapped_rad); // Circle X
```
Вот тут начинается веселье. Координаты задают направления лучей для ограничения дуги и они могут не совпадать с реальными координатами. Лучи находятся в одной плоскости, при этом радиус окружности равен длине вектора до начальной точки.

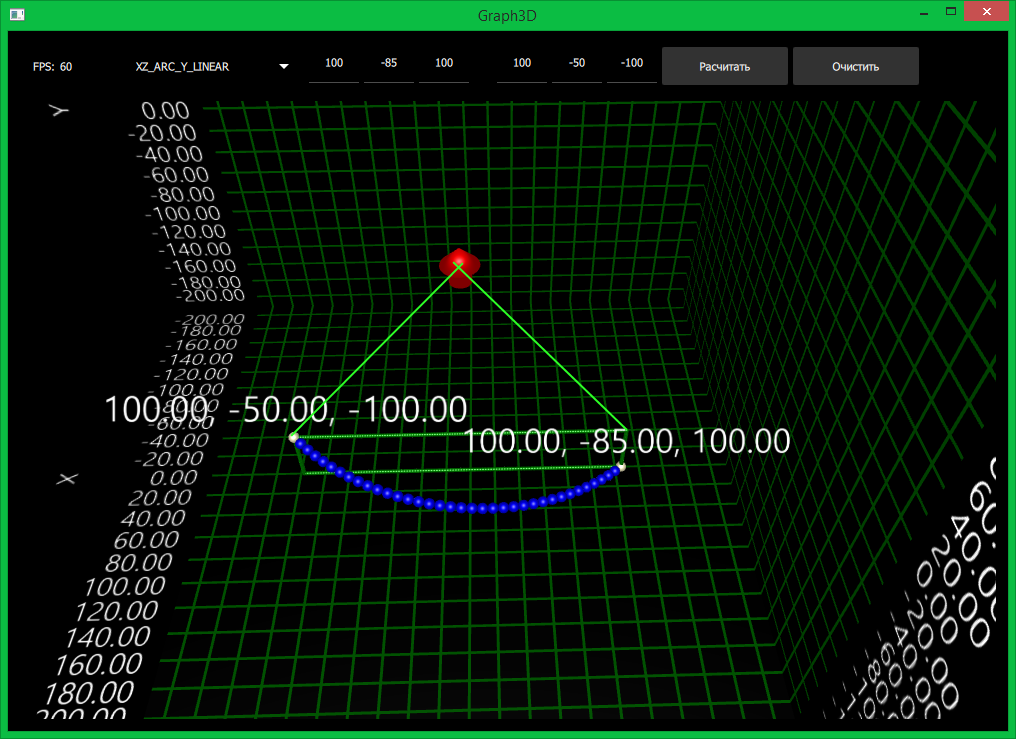

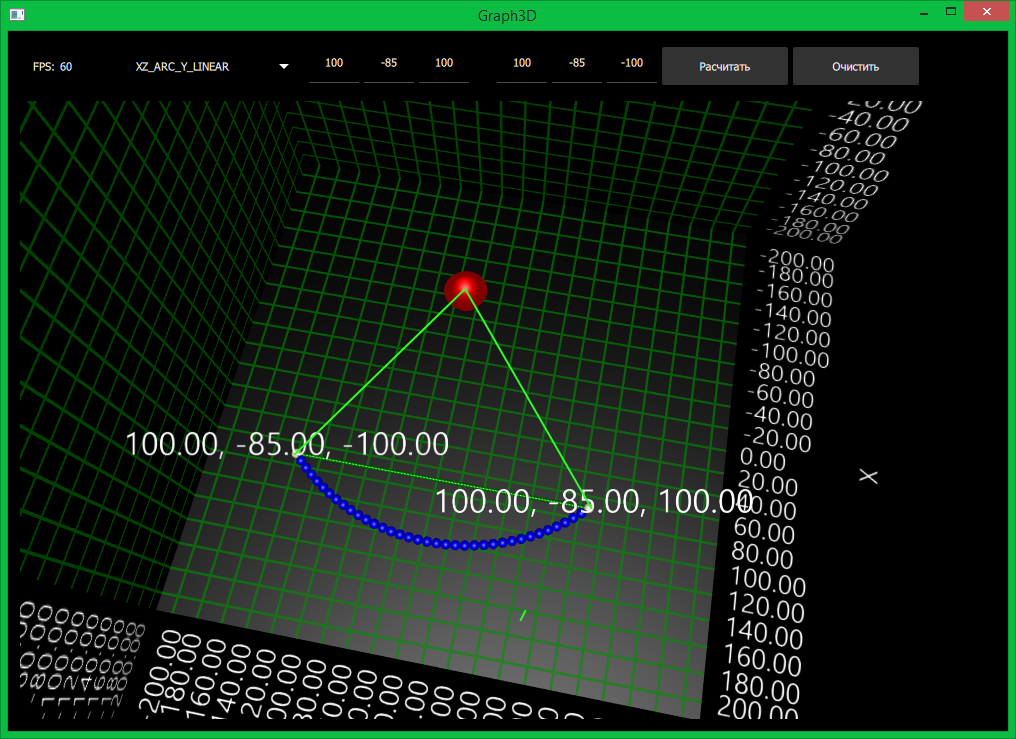

Визуализация траектории
XZ_ARC_Y_SINUS — данная траектория так же позволяет реализовать движение по дуге, но более сложное, чем YZ_ARC_Y_LINEAR. Траектория используется при повороте, когда нужно переместить конечность по воздуху. Координаты вычисляются следующим образом:
```
float R = sqrt(x0 * x0 + z0 * z0);
float atan0 = RAD_TO_DEG(atan2(x0, z0));
float atan1 = RAD_TO_DEG(atan2(x1, z1));

float t_mapped_rad = DEG_TO_RAD(t * (atan1 - atan0) / 180.0f + atan0);
x = R * sin(t_mapped_rad); // circle Y
y = (y1 - y0) * sin(DEG_TO_RAD(t)) + y0;
z = R * cos(t_mapped_rad); // circle X
```
Веселье продолжается. Координаты так же задают направления лучей для ограничения дуги, но они НЕ совпадают с реальными координатами. Координата Y целевой точки задает высоту синуса.

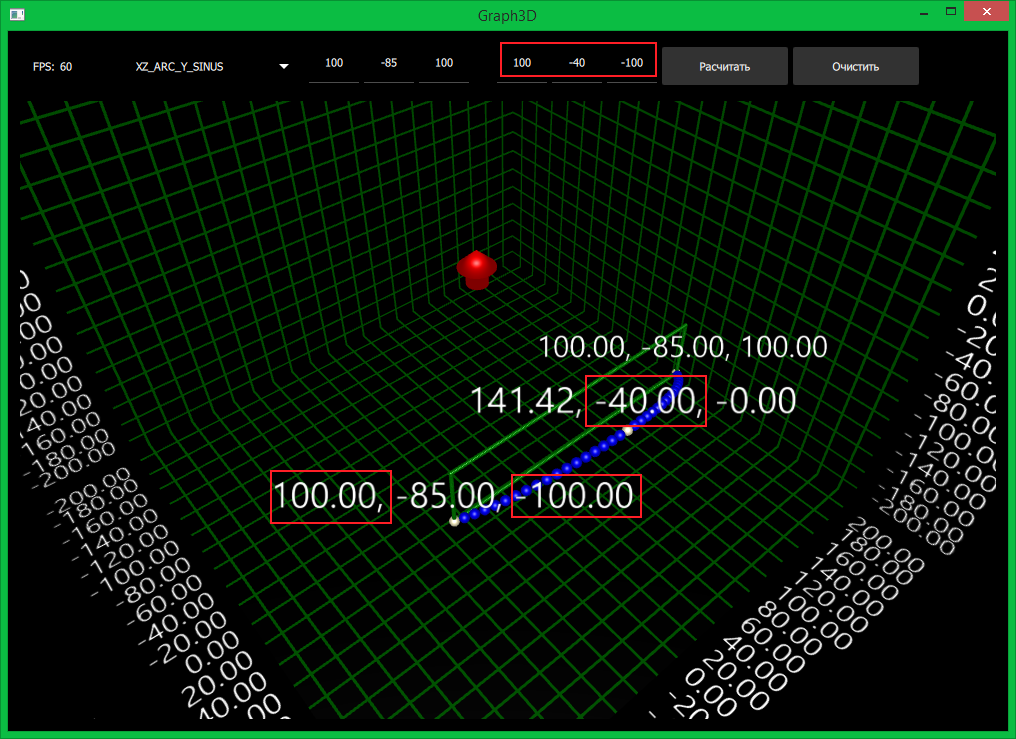

Визуализация траектории
XZ_ELLIPTICAL_Y_SINUS — данная траектория позволяет реализовать движение по эллипсу. Траектория используется при движении вперед и назад, когда нужно переместить конечность по воздуху. Данная траектория является усложнением XZ_ARC_Y_SINUS и понадобилась только из-за визуально некрасивой походки при использовании XZ_ARC_Y_SINUS (ноги слишком сильно выпирали). Координаты вычисляются следующим образом:
```
float a = (z1 - z0) / 2.0f;
float b = (x1 - x0);
float c = (y1 - y0);

x = b * sin(DEG_TO_RAD(180.0f - t)) + x0; // circle Y
y = c * sin(DEG_TO_RAD(t)) + y0;
z = a * cos(DEG_TO_RAD(180.0f - t)) + z0 + a;
```
Координаты задают углы параллелепипеда и они НЕ совпадают с реальными координатами. Движение происходит из нижних углов параллелепипеда, находящихся в одной плоскости с касанием верней его части. Тут лучше посмотреть картинку в спойлере, я не знаю как это кратко описать словами.

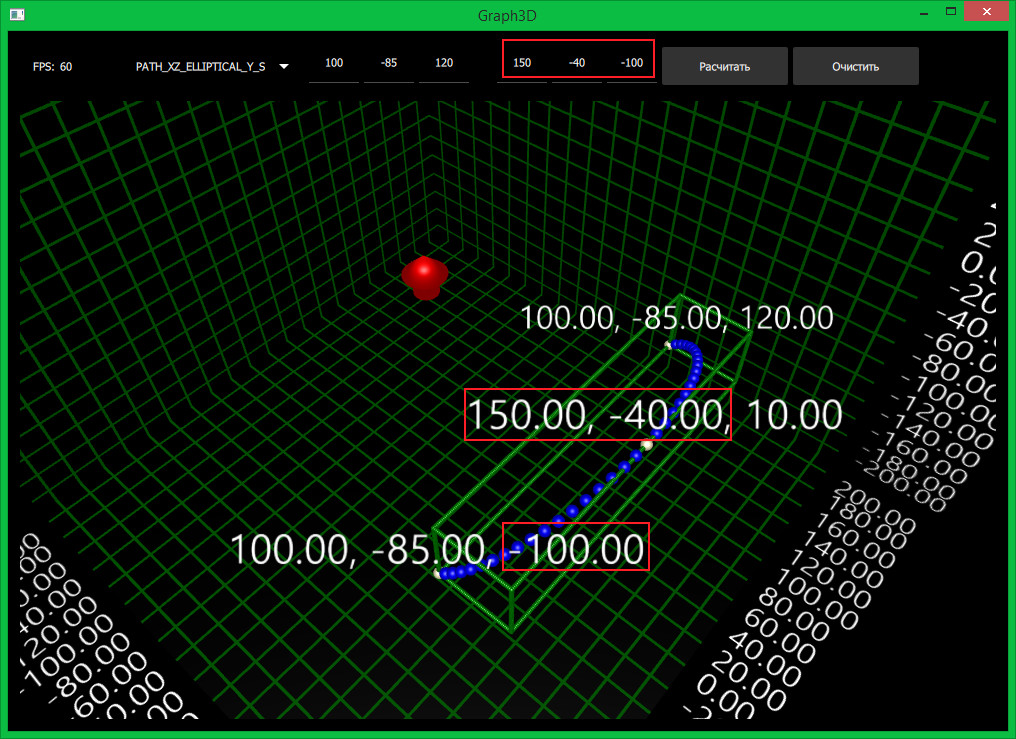

Визуализация траектории

На этом базовая математика передвижения гексапода заканчивается. В моем проекте это необходимый минимум для реализации почти любых движений.

Последовательности

Немного теории

Последовательности — это элементарные действия из которых состоит походка. Делятся они на цикличные и не цикличные.

Цикличные последовательности могут выполняться много раз и в конце каждого цикла должны возвращать конечности в исходное положение (движение и поворот);
Не цикличные последовательности выполняются только один раз (подъем и спуск);

Каждая последовательность имеет три блока итераций: блок подготовки, основной блок, блок завершения.

Блок подготовки — содержит итерации для перемещения конечностей в начальное положение для последовательности. В моем случае движение вперед требует выставление ног в определенное положение перед началом движения. Выполняется однократно при переходе к последовательности;
Основной блок — содержит основные итерации последовательности. Может выполняться циклично;
Блок завершения — содержит итерации для перемещения конечностей в базовое положение (положение, в которое устанавливаются конечности после подъема);

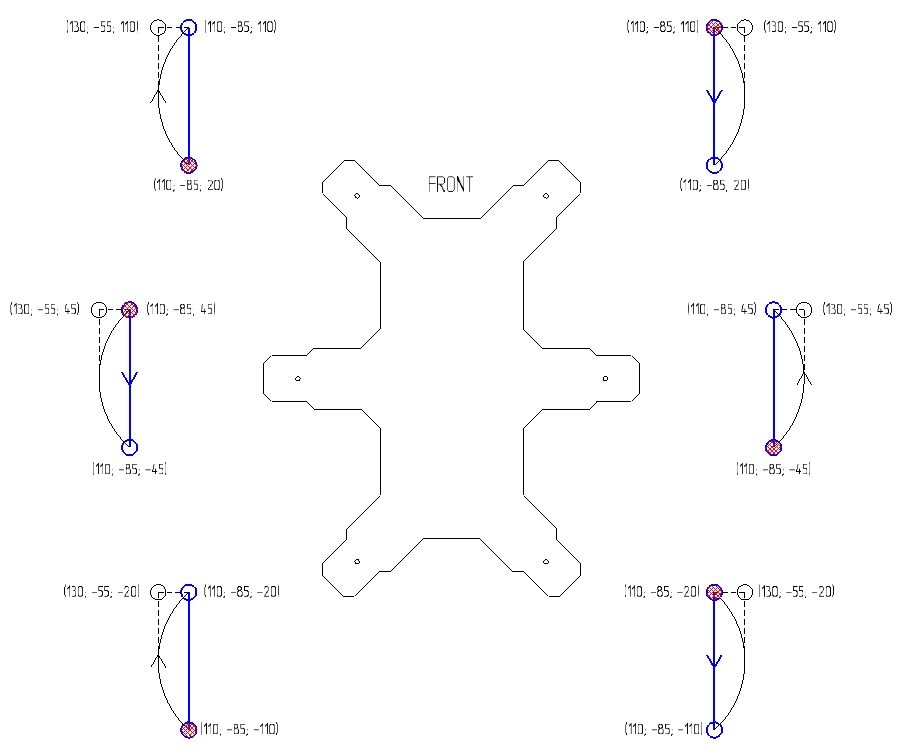

На рисунке ниже показана последовательность для движения вперед.

Разработка hexapod с нуля (часть 4) — математика траекторий и последовательности - 9

Красными точками обозначены начальные положения конечностей перед началом движения
Синими линиями обозначены траектории движения конечности по земле
Черными линиями обозначены траектории движения конечности по воздуху
Стрелками обозначен порядок выполнения последовательности

Координаты точек выбираются исходя из конфигурации корпуса. Я выбирал точки как можно ближе к корпусу для уменьшения длины рычага. За один цикл последовательности гексапод перемещается на 18см (за 1 цикл делается 2 шага — по 1 шагу на 3 конечности). Если сделать расстояние больше, то конечности начнут цеплять друг друга. Данный параметр ограничивается только конфигурацией корпуса.

Разработка hexapod с нуля (часть 4) — математика траекторий и последовательности - 10

Последовательность задается двумя точками (1, 2) для каждой конечности и используются две траектории: XYZ_LINEAR (синие линии) и XZ_ELLIPTICAL_Y_SINUS (черные линии). Точка 1 используется траекторией XZ_ELLIPTICAL_Y_SINUS для установки высоты синуса и соответственно высоты, на которую поднимется нога. Точка 2 и 3 являются реальными точками, которых достигает конечность при движении.

Расположение точек зависит только от вашей фантазии и возможностей гексапода. Возможно это все получилось немного сложно и есть более простой вариант, но видимо я пока до него не дошел.

Реализация

Теперь немного разберем реализацию всего этого счастья. Структуры с параметрами последовательности выглядит следующим образом:

typedef struct {
    point_3d_t  point_list[SUPPORT_LIMB_COUNT];
    path_type_t path_list[SUPPORT_LIMB_COUNT];
    uint32_t    smooth_point_count;
} sequence_iteration_t;

typedef struct {

    bool is_sequence_looped;
    uint32_t main_sequence_begin;
    uint32_t finalize_sequence_begin;

    uint32_t total_iteration_count;
    sequence_iteration_t iteration_list[15];
    sequence_id_t available_sequences[SUPPORT_SEQUENCE_COUNT];

} sequence_info_t;

sequence_iteration_t — содержит информацию об итерации последовательности:

point_list — массив точек для каждой конечности в формате XYZ;
path_list — массив траекторий для каждой конечности;
smooth_point_count — задает количество точек траектории (шаг параметра t);

sequence_info_t — содержит информацию о всей последовательности:

is_sequence_looped — задает тип последовательности: цикличная или нет;
main_sequence_begin — задает начальный индекс основного блока в массиве iteration_list;
finalize_sequence_begin — задает начальный индекс блока завершения в массиве iteration_list;
total_iteration_count — задает количество итераций в последовательности;
iteration_list — массив итераций;
available_sequences — задает список последовательностей, доступных для перехода из текущей (допустим, мы не можем начать ходить, не встав сначала с пола);

NOTE: Индекс блока подготовки не указывается намеренно, он всегда располагается в начале массива итераций.

К сожалению, код определения последовательности представить тут не могу, т.к. он довольно широкий и после переносов ужасно выглядит. Я просто оставлю тут ссылку на файл с определениями.

Схема обработки движений

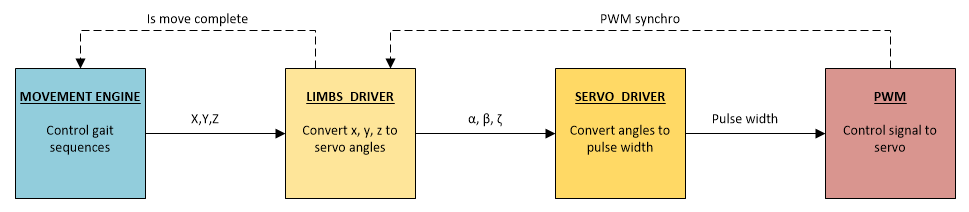

Стоит разобрать все круги ада, которые проходит последовательность во время выполнения. Схема обработки выглядит следующим образом:

Разработка hexapod с нуля (часть 4) — математика траекторий и последовательности - 11

MOVEMENT ENGINE — занимается организацией обработки и переключением между последовательностями. Никаких вычислений там не проводится. Если упрощенно, то этот модуль подсовывает следующую точку модулю «LIBMS DRIVER» после завершения обработки текущей.
Вход модуля: массив координат целевых точек.
Выход модуля: целевая точка для текущей итерации последовательности.
LIBMS DRIVER — самый сложный из всех модулей. Тут царит вся математика передвижения: обратная кинематика, расчеты траекторий и сглаживание движений. Этот модуль имеет строгую синхронизацию с модулем PWM. Расчеты проводятся c частотой 150Hz, соответственно управляющий импульс на приводы так же подается с частотой 150Hz.
Вход модуля: координаты целевой точки.
Выход модуля: углы поворота сервоприводов.

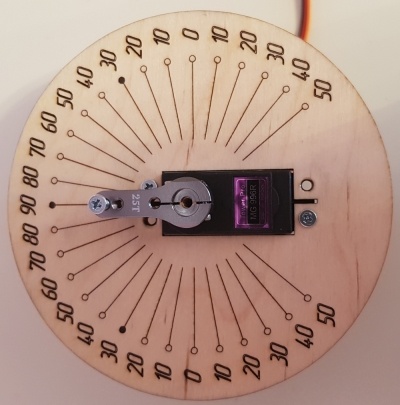

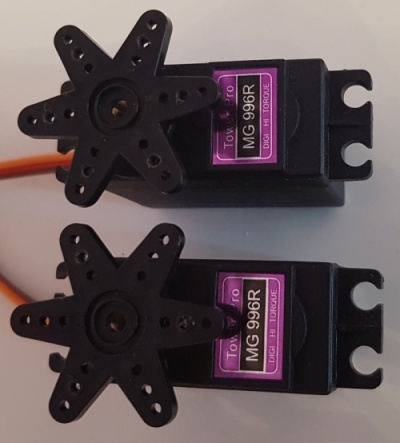

SERVO DRIVER. Нечего особенного в нем нет, кроме кучи параметров для настройки и корректировки приводов.
Вход модуля: углы поворота сервоприводов.
Выход модуля: ширина управляющего импульса.
PWM DRIVER. Драйвер программного ШИМ для управления приводами. Тут просто дергаются пины в нужные моменты времени. Переменная для синхронизации «PWM synchro» инкрементируется каждый период PWM.
Вход модуля: ширина управляющего импульса.
Выход модуля: импульсы на управляющих пинах.

Я попытался сделать модули независимыми друг от друга и у меня это получилось. Это позволяет вставить в эту схему любой промежуточный модуль (допустим модуль адаптации к ланшафту) и нечего при этом не сломается, при этом внедрение произойдет с минимальными изменениями в коде.
