В данной статье расскажу как модифицировать ST-Link V2 до ST-Link V2.1.
Возможно для кого-то это не будет новостью, но особой инфы по данной теме в инете не нашел.
Кому интересно — прошу под кат.
Предисловие
Так уж случилось, что мне надоели лишние провода.
Немного подумав я вспомнил что на палатах Nucleo и Discovery — ST-Link совмещает в себе SWD и VCP (Virtual Com Port).
Первое что пришло в голову — купить самую дешевую из подобных плат, попытаться сдампить прошивку в обход защиты и залить в программатор из китая, либо же развести новую плату.
Однако мне подсказали ссылку на GitHub с уже вытянутым загрузчиком, в итоге получилось то что получилось.
Приступаем к работе
Модификацию можно произвести только на версии софта под Windows, кроссплатформенная версия софта отказывается обновлять девайс!
Есть несколько вариантов модификации, и часть из них нельзя сделать если чип не подходящий (не хватит памяти).
Например, модификацию STM32+MSD+VCP можно сделать только если чип STM32F1xxCBxx, однако у нее есть аналог STM32+Audio, который даст STM32+VCP (в принципе что нам и требуется).
Понадобится:
— Паяльник;
— Мультиметр с прозвонкой;
— ПК с ОС Windows (может получится через Wine, не пробовал);
— Архив с нужным софтом и бутлоадером (PASS: QWK2tn+fM.EdjX6z).
— Китайский клон ST-Link V2;
— USB-UART адаптер либо второй ST-Link.
Вскрываем...
Прошивка
Есть два пути — USB-UART (немного сложнее) либо второй ST-Link.

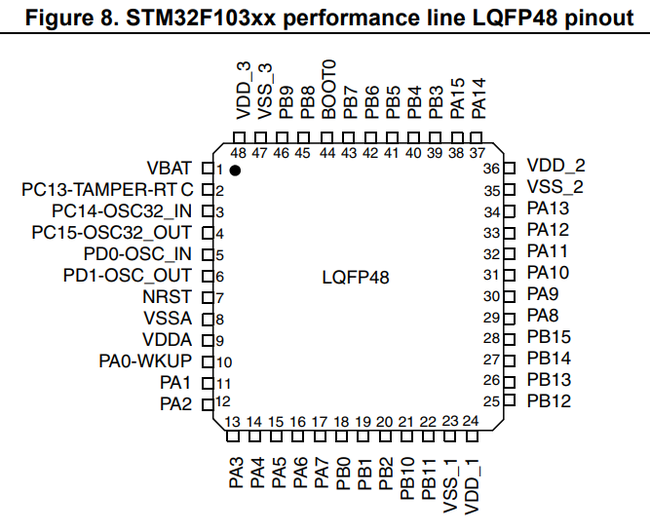

1) Прозвонкой находим резистор который подключен к BOOT0.
Делаем перемычку от стороны этого резистора которая подключена к BOOT0 к 3.3v.
PA9(TX) может быть подключен к светодиоду или резистору рядом с ним, потому прозваниваем.
Подпаиваем UART на PA9(TX) и PA10(RX).

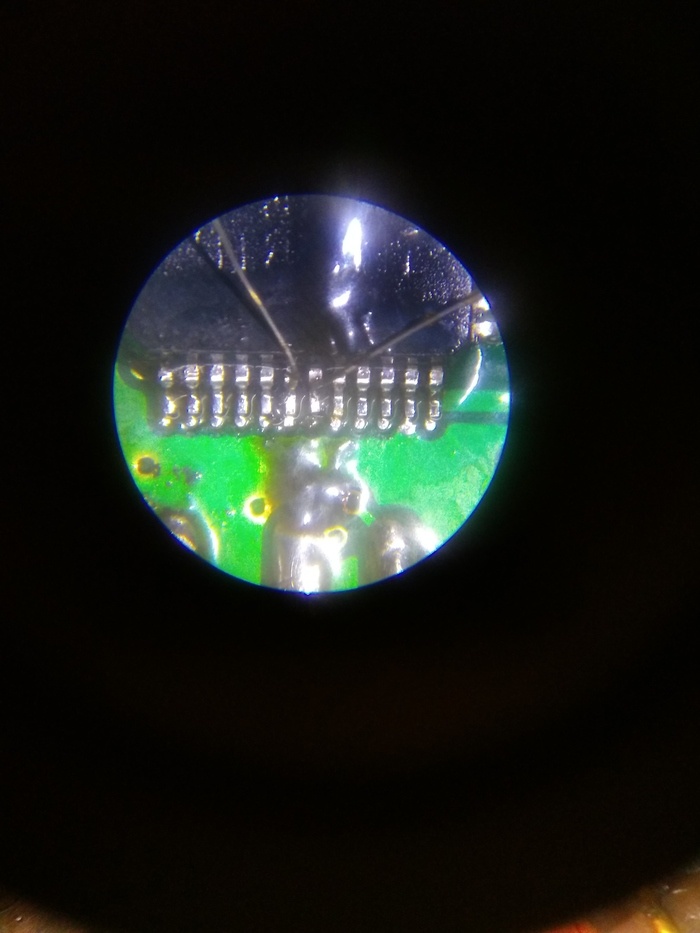

Я делал это так:
Так же подпаиваем питание.
Прошиваем загрузчик Protected-2-1-Bootloader.bin с помощью STM32 Flash loader demonstrator.
После прошивки отпаиваем перемычку, PA9 и PA10 (PA10 оставляем если хотим вывести SWO).
На платах есть по 4 контакта, в некоторых случаях они уже промаркированы, в противном же случае прозваниваем их относительно PA13(SWDIO) и PA14(SWCLK), подпаиваемся вторым ST-Link.
Так же подпаиваем питание.
Устанавливаем STM32 ST-LINK Utility V4.3 из архива, снимаем защиту от записи и прошиваем загрузчик Protected-2-1-Bootloader.bin.
Для снятия защиты в программе STM32 ST-LINK Utility жмем Target > Option Bytes, переключаем Read Out Protection в Disabled и жмем Apply.
Обновление до ST-Link V2.1
После прошивки подключаем прошитый ST-Link (уже почти V2.1) к ПК.
В программе STM32 ST-LINK Utility V4.3 жмем ST-LINK > Firmware update.
Жмем Device Connect — получаем список возможных модификаций:

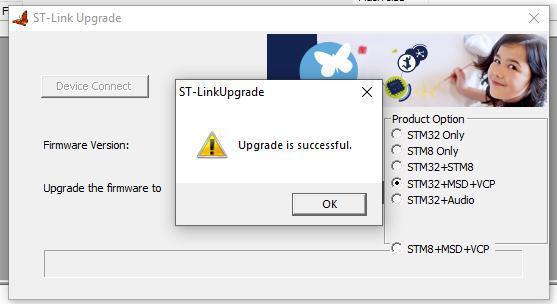

Выбираем нужную вам модификацию, в моем случае STM32+MSD+VCP, жмем Yes >>>>.
Ждем пока завершится обновление…
Профит!
Завершающая часть
Так как SWIM и RST после такой модификации не работают — отрезаю их.
Так же отрезаю дублирующие 5V и 3.3V.
Получается 4 свободных пина.

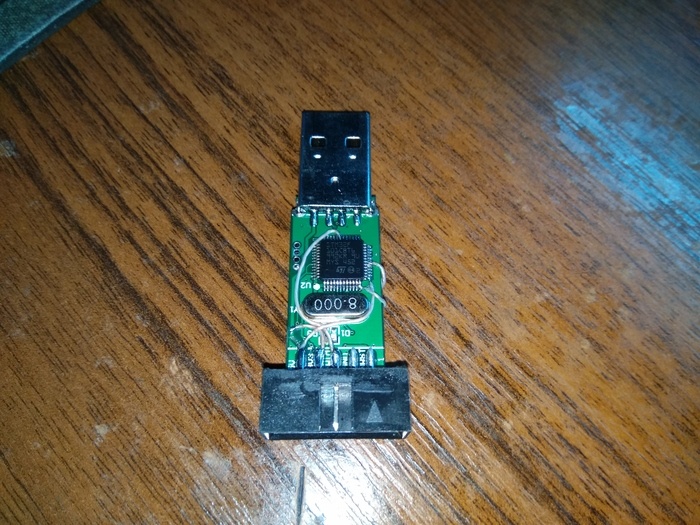

На них подпаиваюсь проводками к чипу:
PA10 -> SWO
PB0 -> NRST
PA3 -> RX
PA2 -> TX
Вывожу все на основной разъем, на оставшиеся свободные пины.
Получилась такая распиновка:

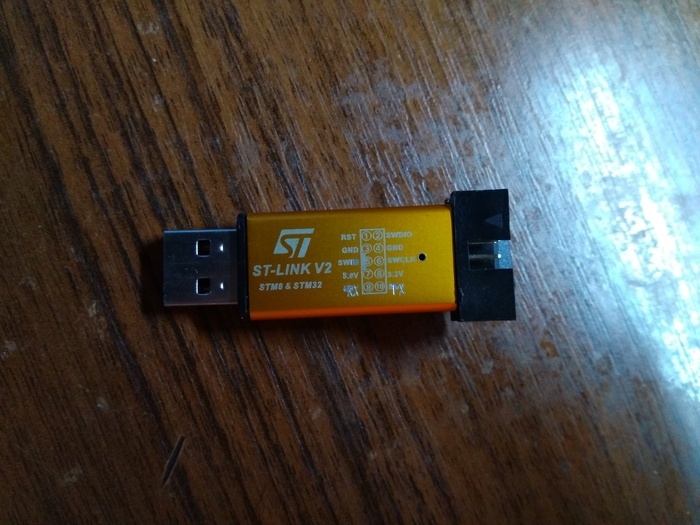

Накарябал скальпелем маркировку на корпусе:
Не забываем отмыть плату после пайки!
В итоге, в ПК девайс определяется так:
Я без понятия чему равен объем виртуальной флешки (в данном случае к ST-Link V2.1 был подключен F103C8).
Если на нее закинуть файл прошивки — программатор прошьет чип без программ.
Проверяем VCP:
Спасибо за внимание!
С вопросами обращайтесь в комментарии, чем смогу — помогу.
Автор: User420
