Как-то на просторах интернета я нашел статью про Гаусс пушку и задумался над тем, что неплохо было бы заиметь себе одну (или даже две). В процессе поиска наткнулся я на сайт gauss2k и по простейшей схеме собрал супер-крутую-мега-гаусс-пушку.
Вот она:
И немного пострелял:
И взяла меня тут грусть-печаль сильная о том, что не супер-крутая пушка у меня, а так – пукалка, каких много. Сел я и начал думать, как же мне кпд повысить. Долго думал. Год. Прочитал весь гаусс2к и пол евойного форума. Придумал.
Оказывается, есть программа, написанная учеными заморскими, да нашими умельцами под гаусс пушечку допиленная, и зовется она не иначе как FEMM.
Скачал я с форума .lua скрипт да программу заморскую 4.2 версии и приготовился удариться в расчеты научные. Но не тут-то было, не захотела программа заморская запускать скрипт русский, ибо скрипт под 4.0 версию сделан был. И открыл я инструкцию (у них мануалом она зовется) на языке буржуинском и воскурил ее полностью. Открылась мне истина великая о том, что в скрипт, окаянный, нужно вначале добавить строку хитрую.
Вот она:
setcompatibilitymode(1) -- включаем режим совместимости с версией femm 4.2И засел я за расчеты долгие, загудела машина моя счетная, и получил описание я ученое:
Напряжение на конденсаторе, Вольт = 200
Сопротивление общее, Ом = 1.800147899376892
Внешнее сопротивление, Ом = 0.5558823529411765
Сопротивление катушки, Oм = 1.244265546435716
Количество витков в катушке = 502.1193771626296
Диаметр обмоточного провода катушки, милиметр = 0.64
Длина провода в катушке, метр = 22.87309092387464
Длина катушки, милиметр = 26
Внешний диаметр катушки, милиметр = 24
Индуктивность катушки с пулей в начальном положении, микроГенри= 1044.92294174225
Внешний диаметр ствола, милиметр = 5
Масса пули, грамм = 2.450442269800038
Длина пули, милиметр = 25
Диаметр пули, милиметр = 4
Расстояние, на которое в начальный момент вдвинута пуля в катушку, милиметр = 0
Материал из которго сделана пуля = № 154 Экпериментально подобранный материал (простое железо)
Время процесса (микросек)= 4800
Приращение времени, микросек=100
Энергия пули Дж = 0.2765589667129519
Энергия конденсатора Дж = 13.6
КПД гауса(%)= 2.033521814065823
Начальная скорость пули, м/с = 0
Скорость пули на выходе из катушки, м/с= 15.02403657199634
Максимальная скорость, которая была достигнута, м/с = 15.55034094445013
И тут я сел реализовывать сие колдунство в реальность.
Взял трубку от антенны (одна из секций D = 5mm) и сделал в ней пропил (болгаркой), ибо трубка это замкнутый виток в котором будут наводиться токи окаянные, вихревыми зовущиеся, и будут эту самую трубку нагревать, снижая КПД, который и так невысок.
Вот что получилось: прорезь ~ 30 мм
Начал мотать катушку. Для этого вырезал из фольгированного стеклотекстолита 2 квадрата (30х30 мм) да с отверстием в центре (D = 5мм) и дорожки на нем вытравил хитрые, чтобы к трубке припаять (она то хоть и блестит как железка, но на самом деле латунная).

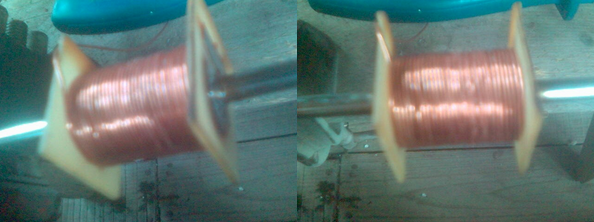

Со всем этим добром сел мотать катушку:
Намотал. И по все той же схеме собрал сей хитрый девайс.

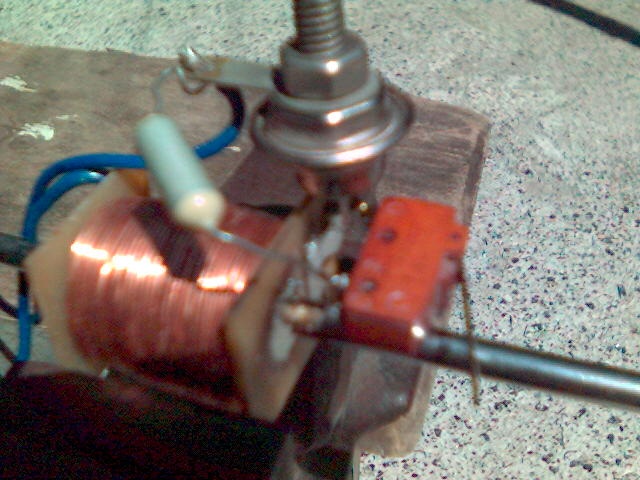

Вот как это выглядит:

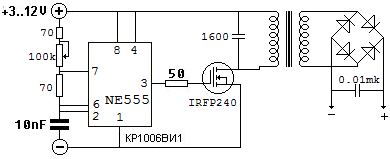

Тиристор и микрик были из старых запасов, а вот конденсатор я достал из компьютерного БП (там их два). Из того же БП впоследствии использовались еще диодный мост и дроссель переделанный в повышающий трансформатор, ибо от розетки заряжаться опасно, да и нет ее в чистом поле, а потому нужен преобразователь построением которого я и занялся. Для этого взял ранее собранный генератор на NE555:

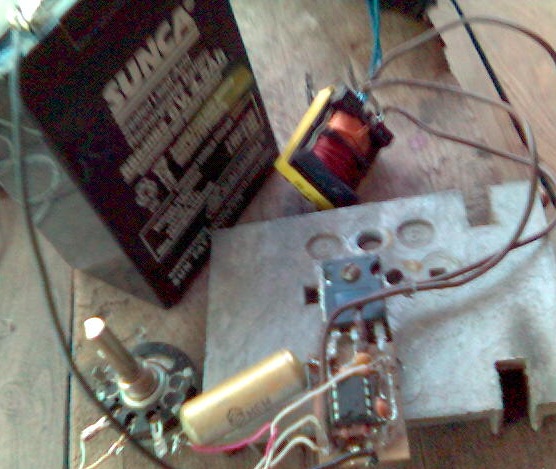

И подключил его к дросселю:
у которого было 2 обмотки по 54 витка 0,8 проводом. Питал я все это от АКБ на 6 вольт. И вот ведь колдунство какое – вместо 6 вольт на выходе (обмотки то одинаковые), я получил целых 74 вольта. Выкурив еще пачку мануалов по трансформаторам я узнал:
— Как известно, ток во вторичной обмотке тем больше, чем быстрее изменяется ток в первичной обмотке, т.е. пропорционален производной от напряжения в первичной обмотке. Если производная от синусоиды тоже является синусоидой с такой же амплитудой (в трансформаторе величина напряжения умножается на коэффициент трансформации N), то с прямоугольными импульсами дело обстоит иначе. На переднем и заднем фронте трапециевидного импульса скорость изменения напряжения очень высока и производная в этом месте тоже имеет большое значение, отсюда и возникает высокое напряжение.
Gauss2k.narod.ru “Портативное устройство для зарядки конденсаторов.” Автор ADF
Немного подумав, я пришел к выводу: раз выходное напряжение у меня 74 вольта, а надо 200 то – 200/74 = в 2,7 раза нужно увеличить количество витков. Итого 54*2,7 = 146 витков. Перемотал одну из обмоток более тонким проводом (0,45). Количество витков увеличил до 200 (про запас). Поигрался с частотой преобразователя и получил вожделенные 200 вольт (по факту 215).

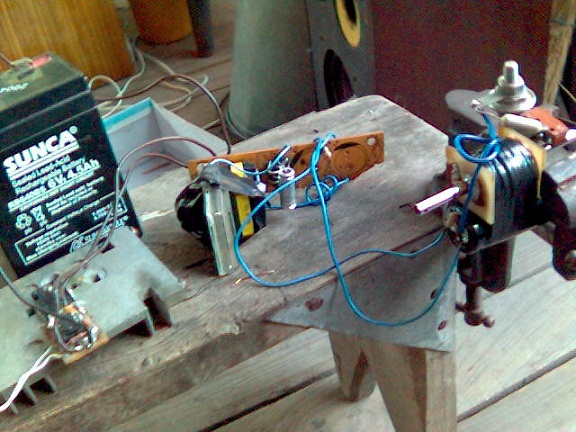

Вот как это выглядит:
Некрасиво, но это временный вариант потом будет переделываться.
Собрав все это добро, я немного пострелял:
Постреляв, решил измерить, что за ТТХ у моей пушки. Начал с измерения скорости.

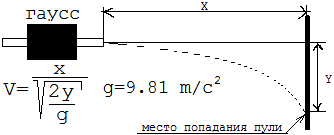

Посидев вечерком с бумагой и ручкой, вывел формулу, которая позволяет по траектории полета вычислить скорость:
С помощью сей хитрой формулы я получил:
расстояние до цели, x = 2,14 м
отклонение по вертикали, y (среднее арифметическое 10 выстрелов) = 0,072 м
Итого:
Я сначала не поверил, но впоследствии собранные пробивные датчики, подключенные к звуковой карте, показали скорость 17,31 м/с
Мерить массу гвоздика я поленился (да и нечем) поэтому взял массу, которую насчитал мне ФЕММ (2,45 грамма). Нашел КПД.
Энергия запасаемая в конденсаторе = (680 * 10^-6 * 200^2)/2 = 13,6 Дж
Энергия пули = (2,45 * 10^-3 * 17,3^2)/2 = 0,367 Дж
КПД = 0,367/13,6*100% = 2,7%

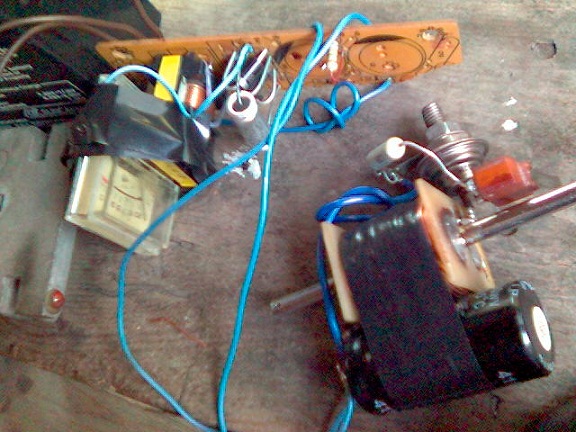

Вот в принципе и все что связано с одноступенчатым ускорителем. Вот как он выглядит:
Автор: Hoshi
