То самое 21 октября 2015 года уже, наверное, успело набить всем оскомину, столько раз о нем писали (да и пишут сейчас). Но я не буду заново перечислять успехи и достижения науки и техники нашего времени, сравнивая все это с предсказаниями, сделанными в фильме.

Давайте лучше глянем, как сделать часы-будильник, очень похожие на то, что мы видели в машине времени героев фильма. Выглядеть все это будет так, как показано на аносной фотографии. При желании это чудо техники можно установить в собственном автомобиле (правда, сделать это будет непросто, да). Да, в продолжении — много тяжелых фотографий, так что будьте осторожны, если трафик у вас дорогой.

Часы в действии можно видеть здесь:

Как все начиналось?

Автор начал с того, что принялся активно изучать Arduino, учиться работать с LED-дисплеями, и пытаться наладить взаимодействие между всеми элементами простой еще схемы. Забегая наперед, можно сказать, что у него все получилось.

Часы-будильник в стиле «Назад в будущее» - 2

Автор решил использовать Adafruit's HT16K33 и их же библиотеку. Преимущество — возможность подключения дисплеев друг к другу через I2C. Кроме того, в системе установлены и часы DS1307, отслеживающие текущее время.

Часы-будильник в стиле «Назад в будущее» - 3

Часы-будильник в стиле «Назад в будущее» - 4
Прототипирование в действии. Автор старался разместить все это максимально компактно для экономии места.

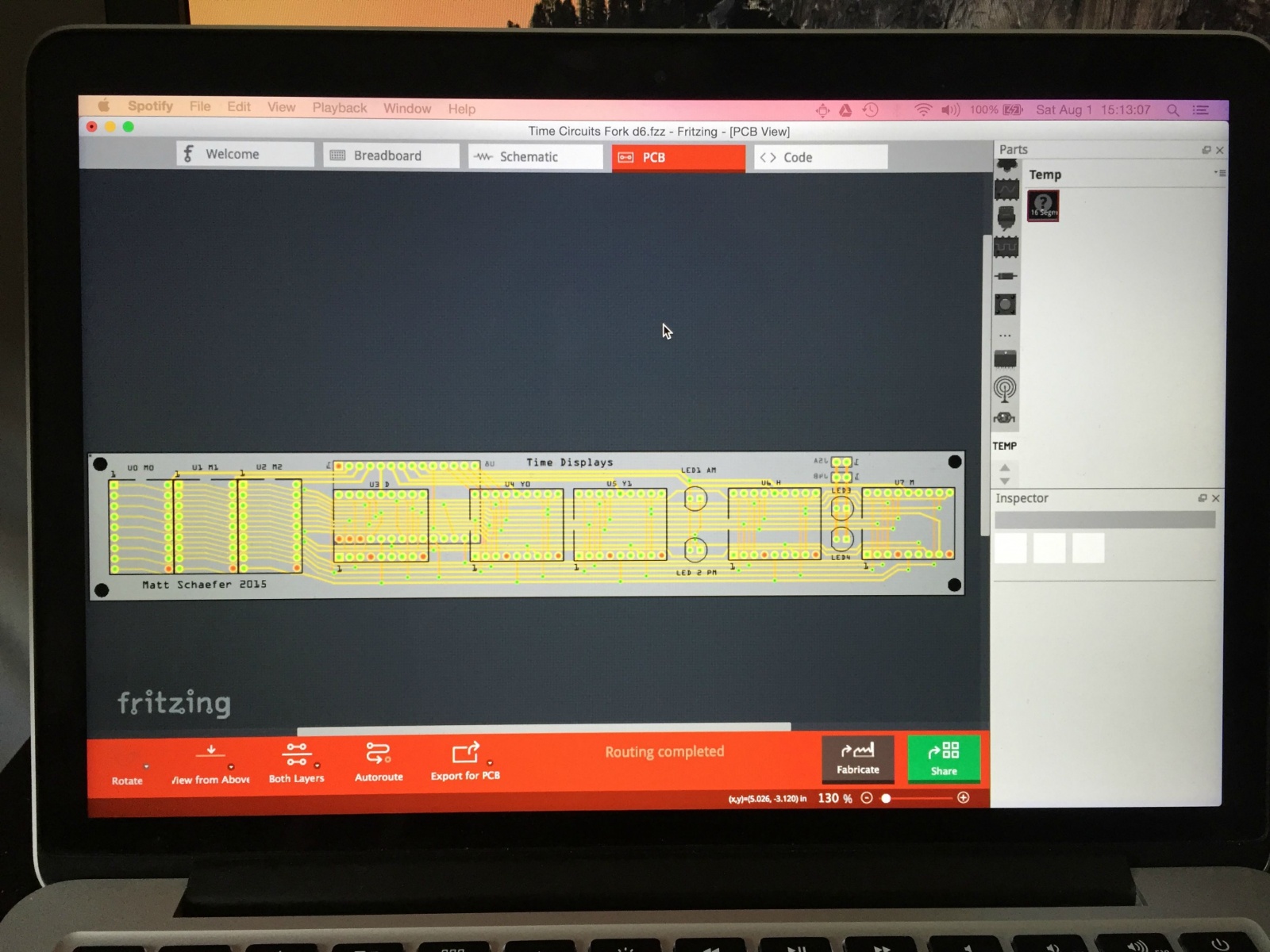

Печатные платы

Часы-будильник в стиле «Назад в будущее» - 5

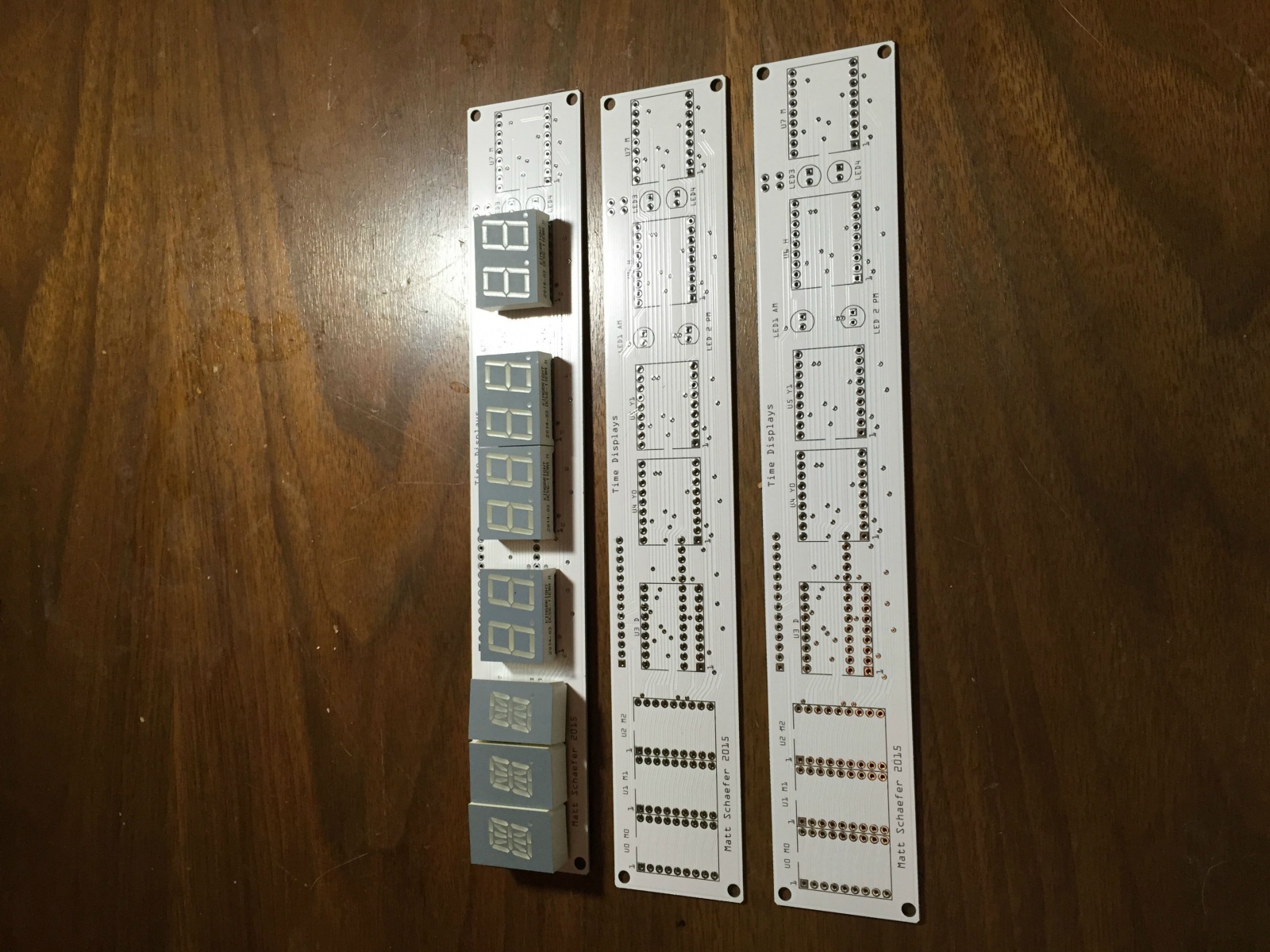

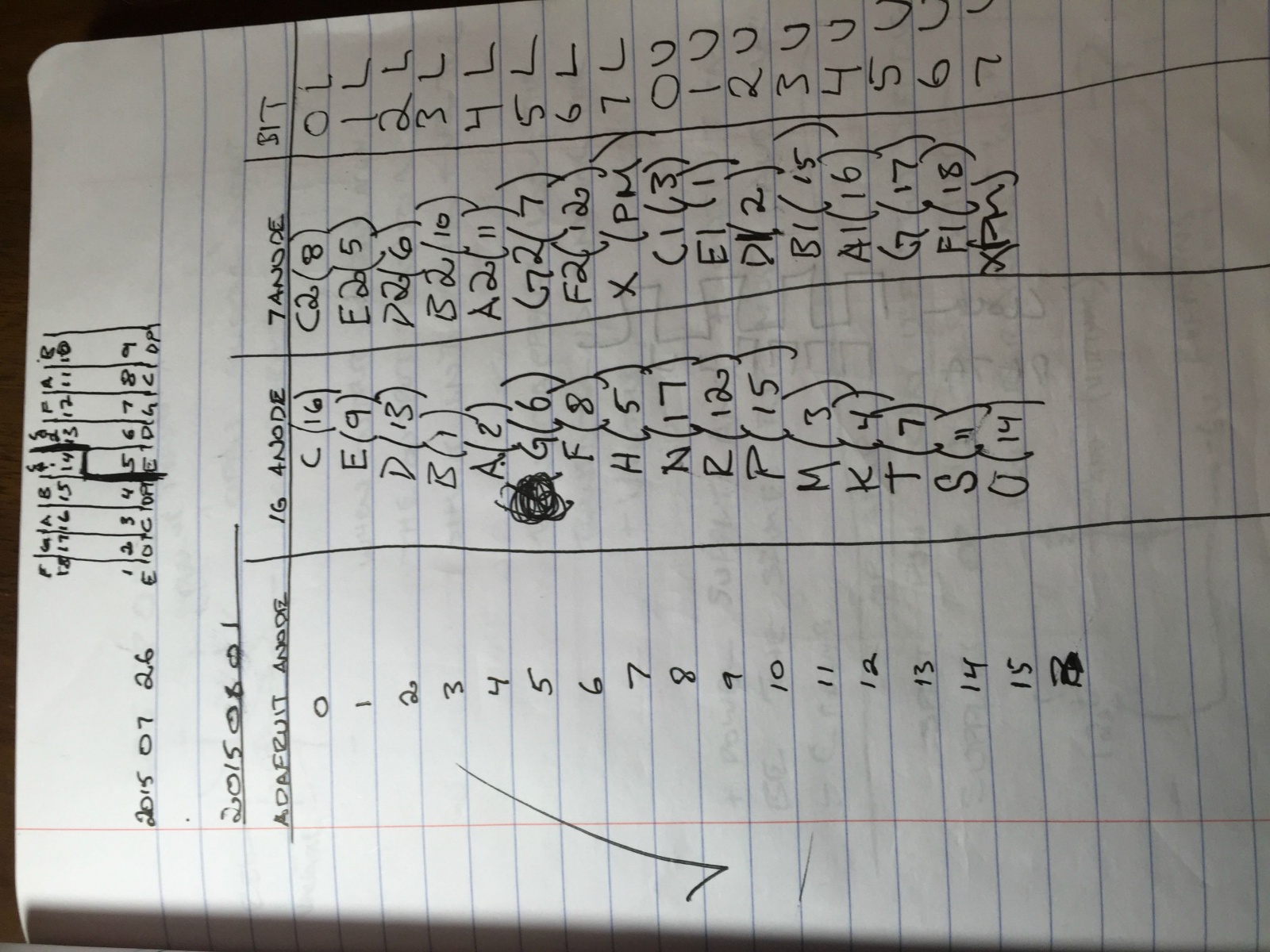

Никаких записей на ПК или смартфоне, только бумага и тетрадь.

Часы-будильник в стиле «Назад в будущее» - 6

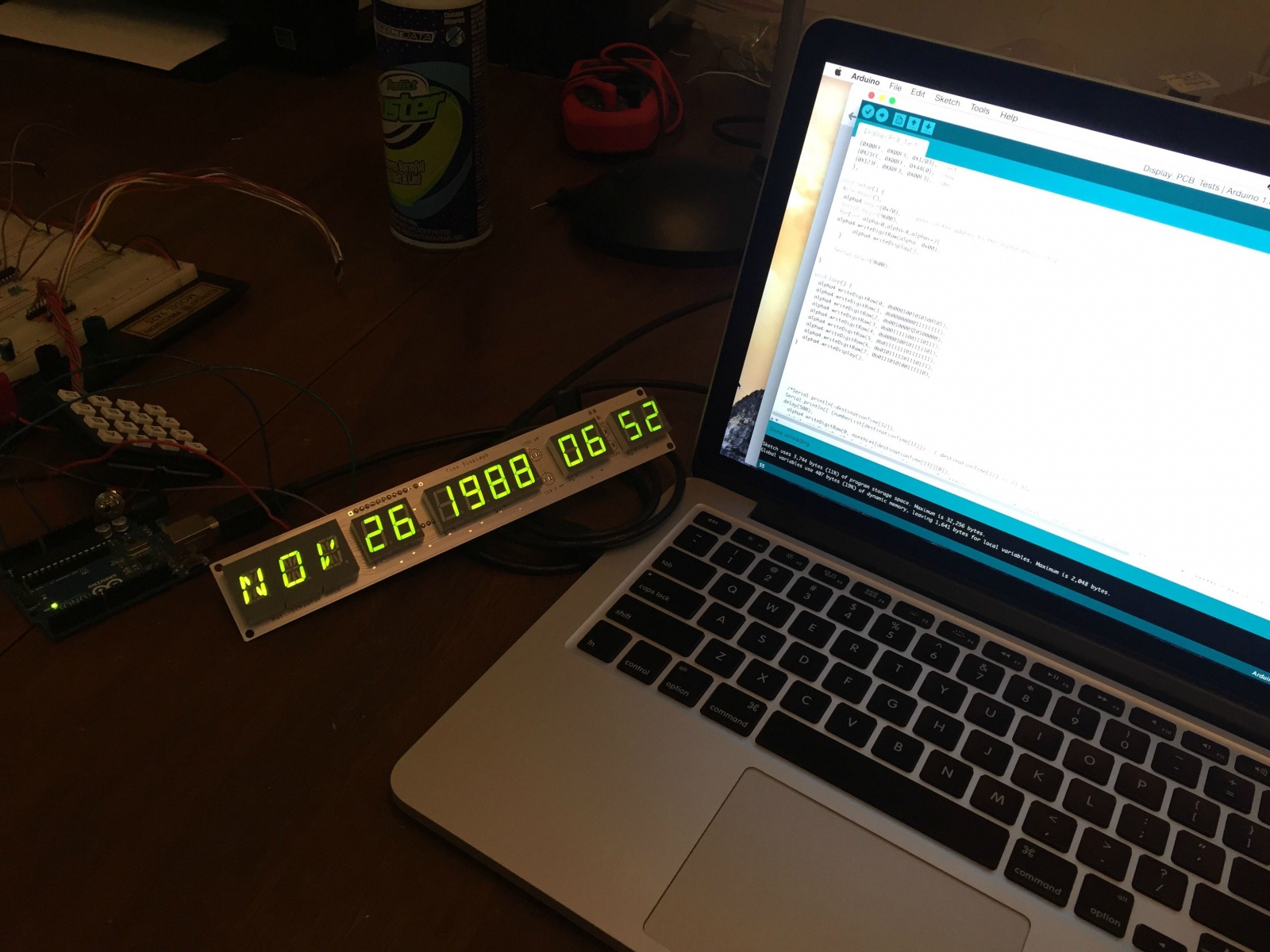

Все готово, работает все отлично, проверено

Часы-будильник в стиле «Назад в будущее» - 7

Часы-будильник в стиле «Назад в будущее» - 8

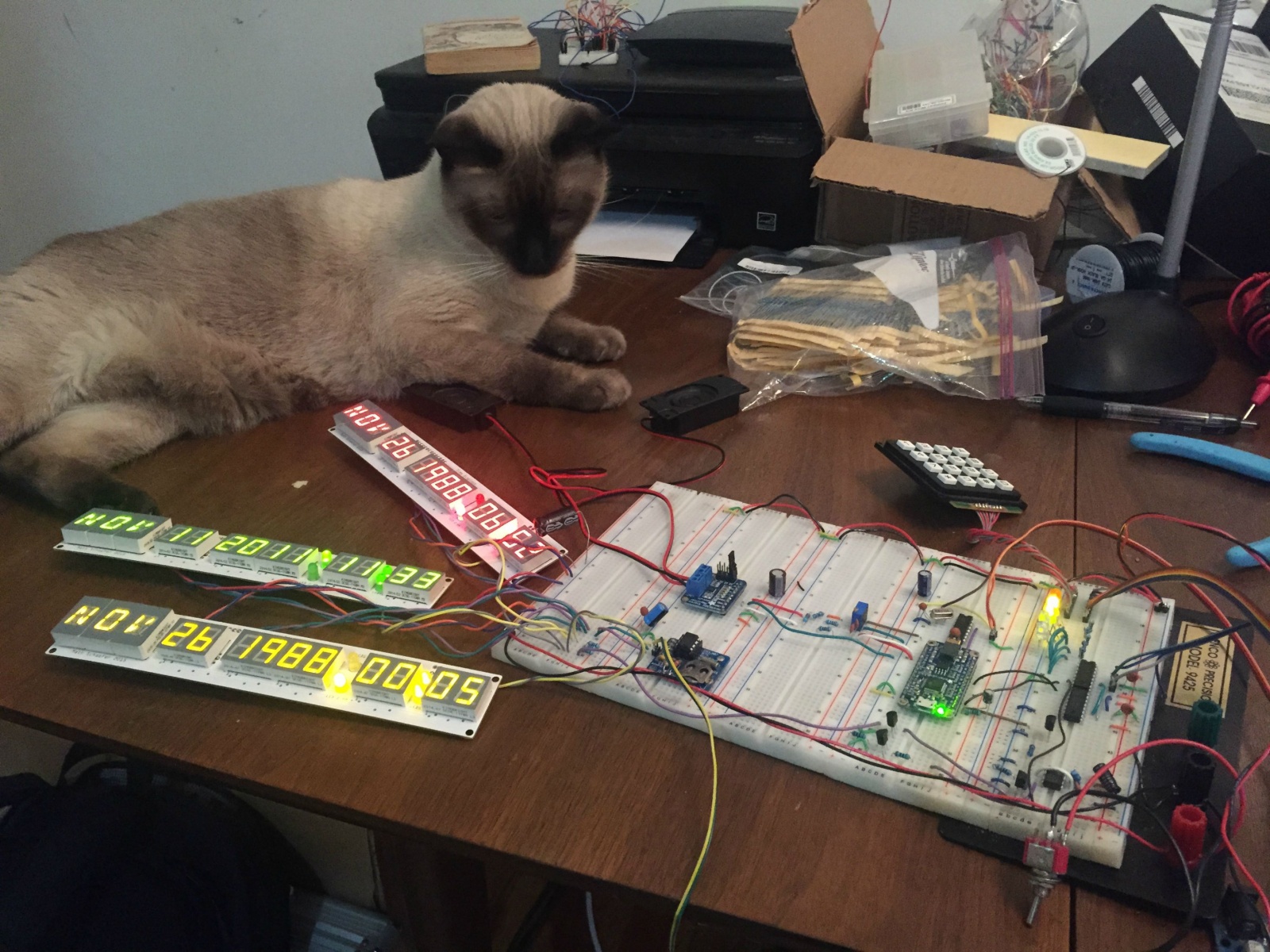

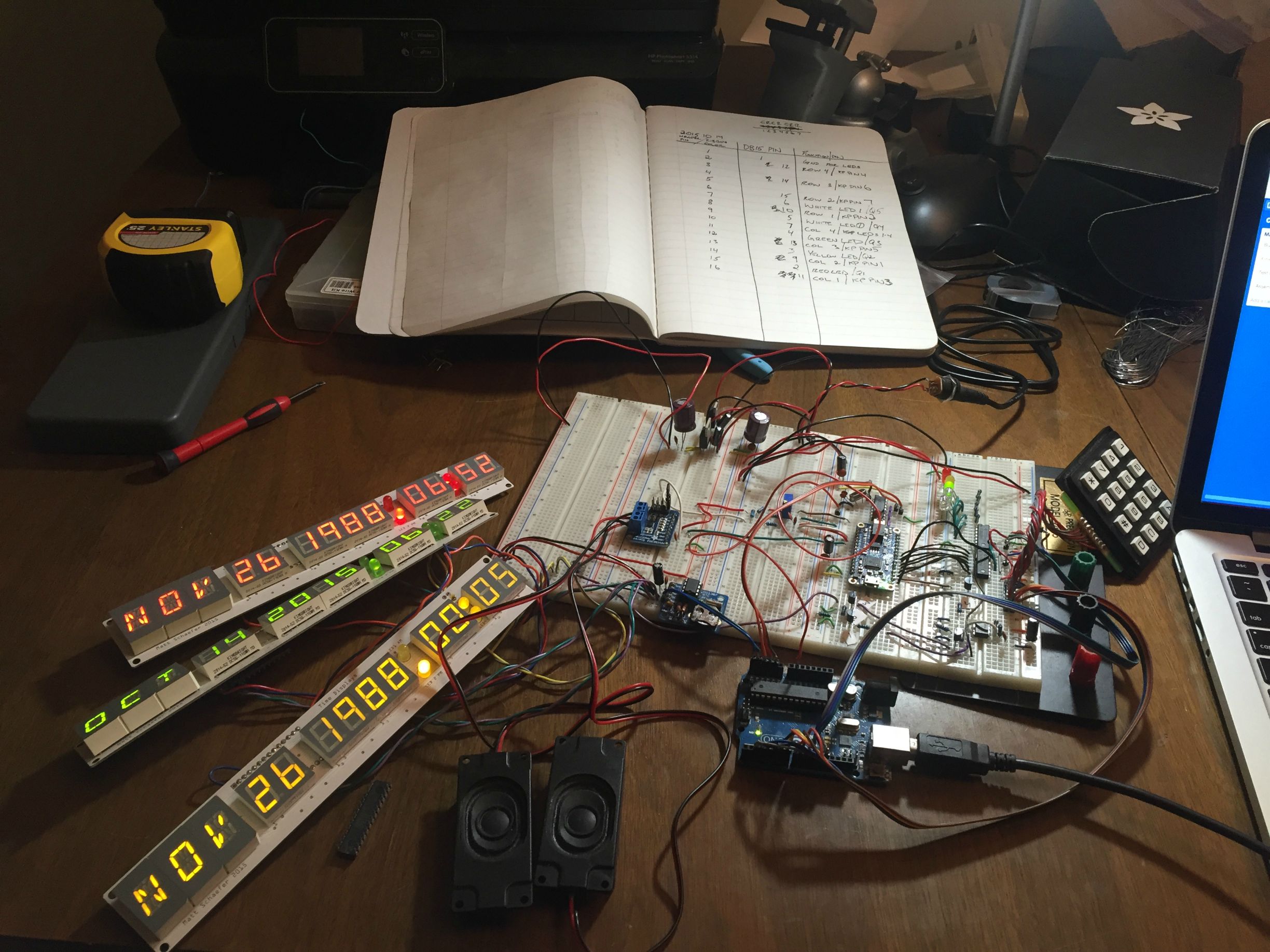

Сразу три дисплея и кот в качестве бонуса

Часы-будильник в стиле «Назад в будущее» - 9
А это уже полноценная схема, с которой работал автор. Все проверено, все работает.

Часы-будильник в стиле «Назад в будущее» - 10

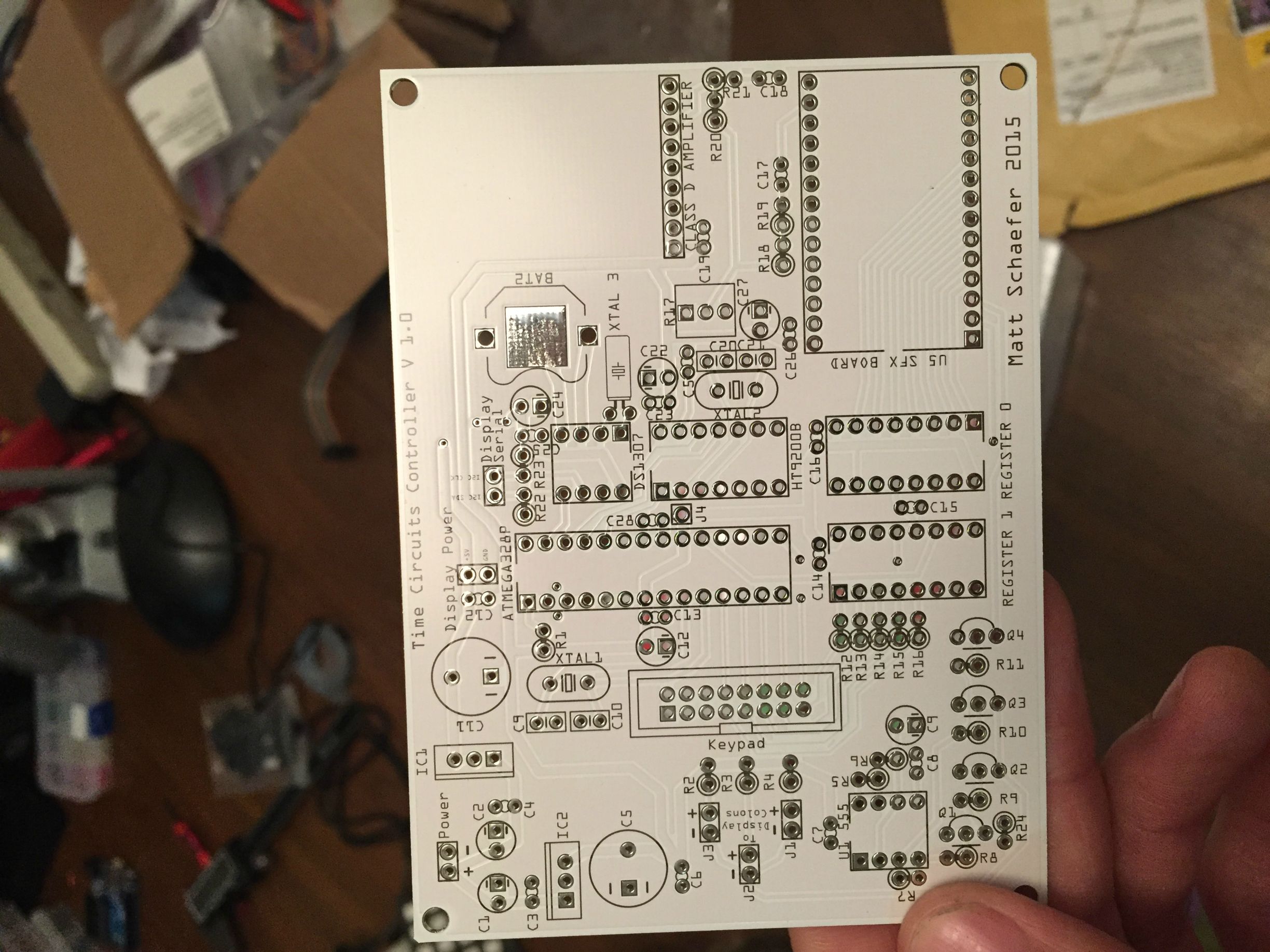

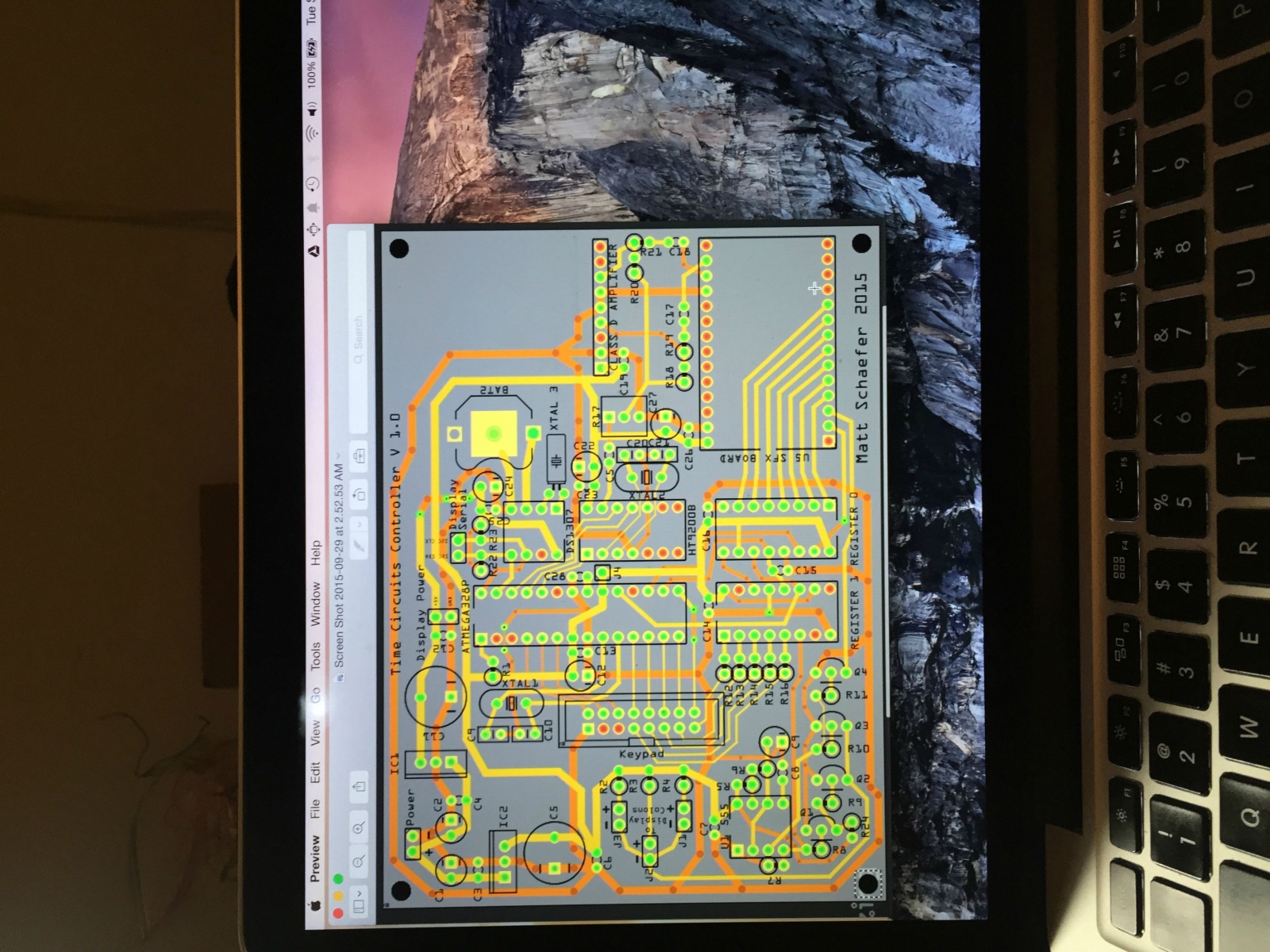

Вот так выглядит готовая плата проекта

Часы-будильник в стиле «Назад в будущее» - 11
Реализация проекта

Часы-будильник в стиле «Назад в будущее» - 12

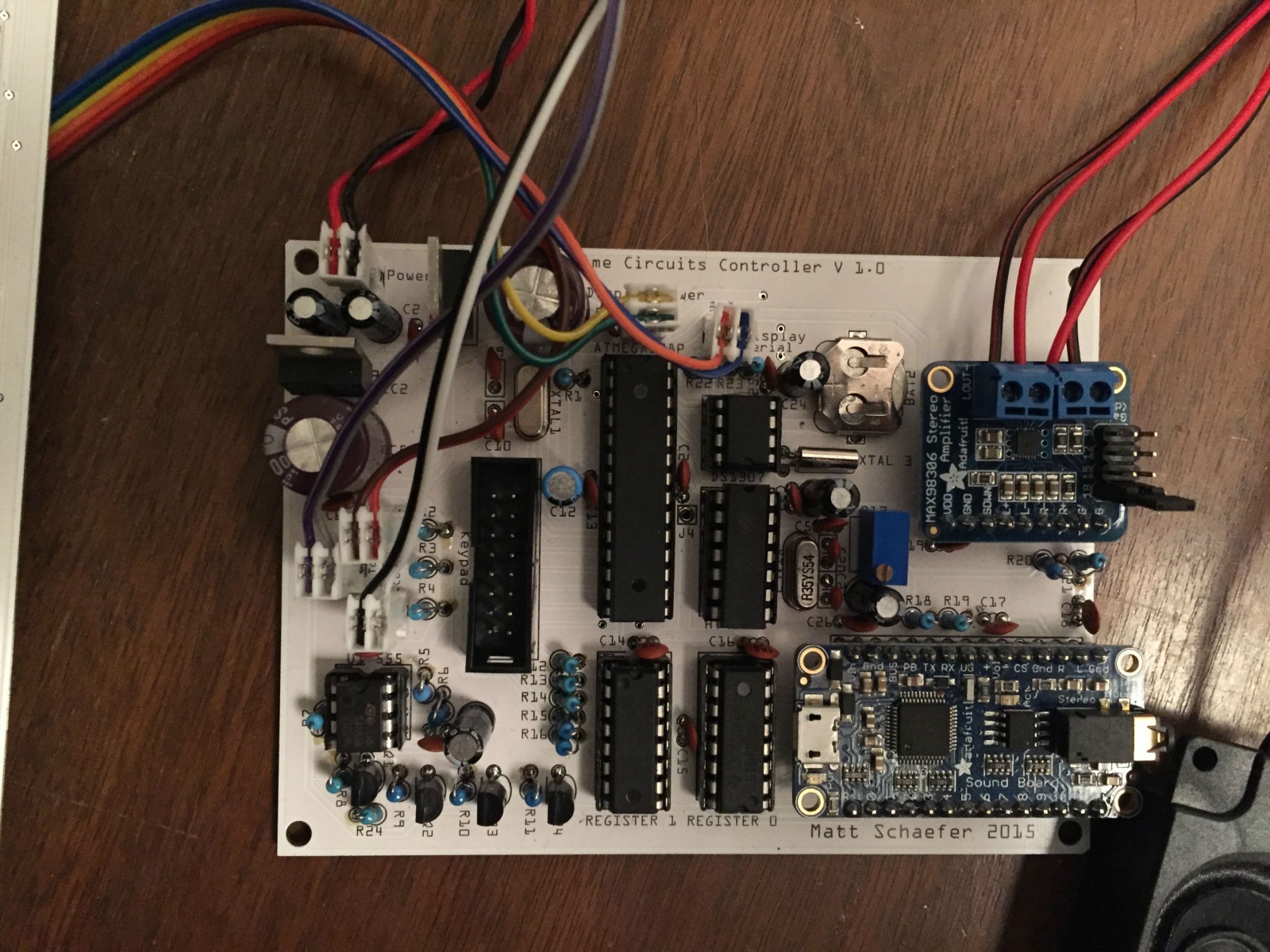

Детали на месте

Часы-будильник в стиле «Назад в будущее» - 13

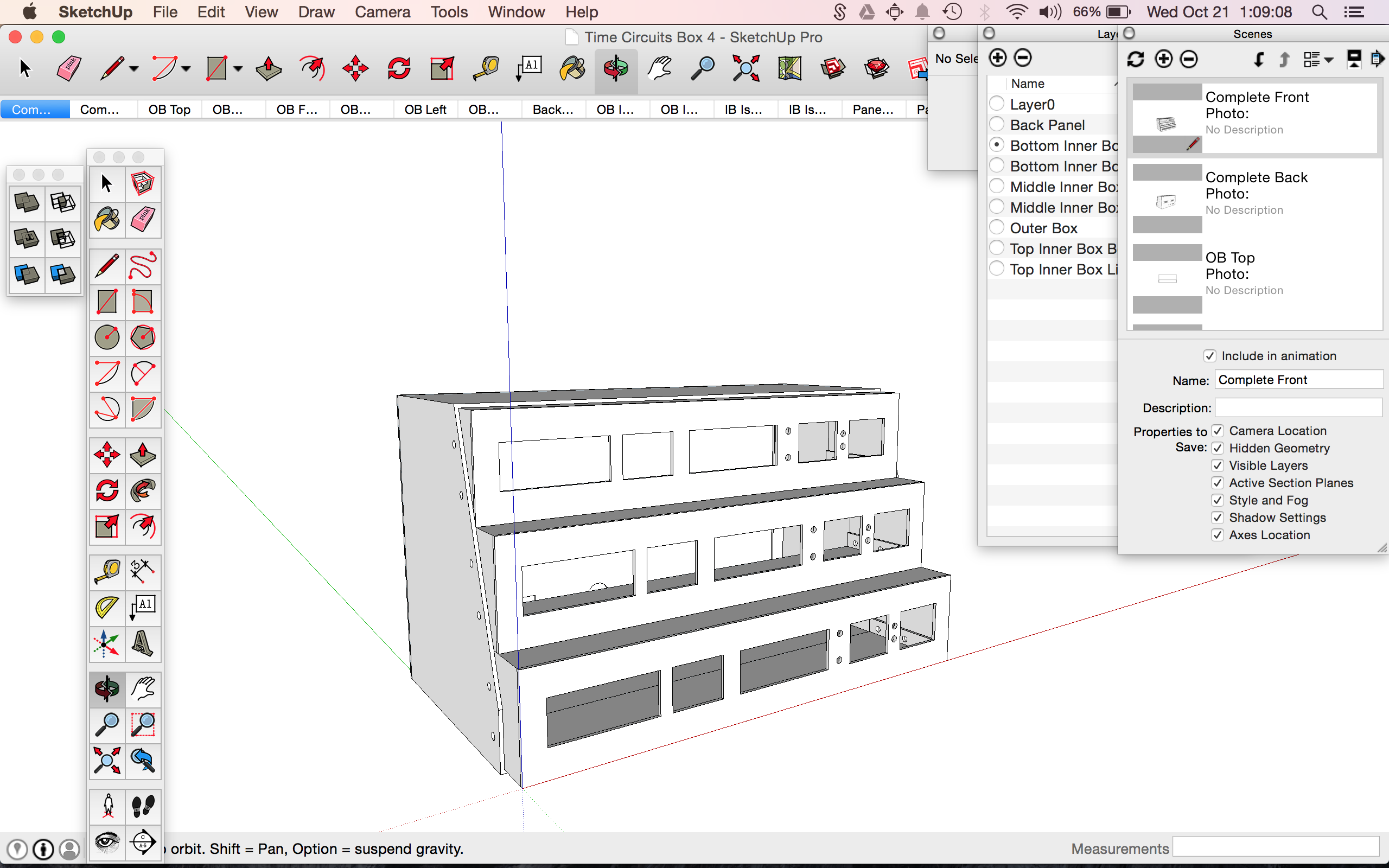

Проектируем корпус

Часы-будильник в стиле «Назад в будущее» - 14

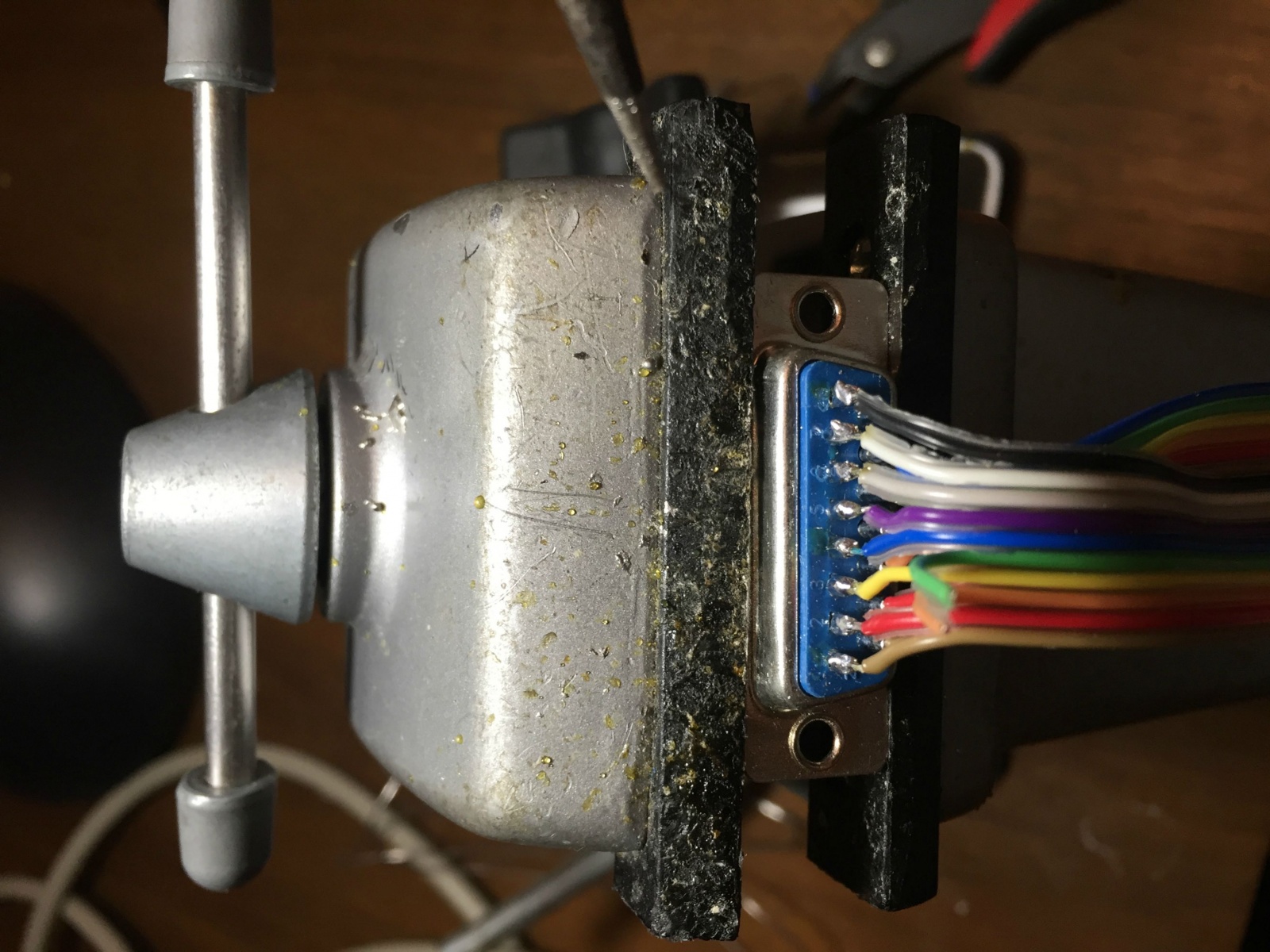

Пайка DB15 к клавиатуре

Часы-будильник в стиле «Назад в будущее» - 15

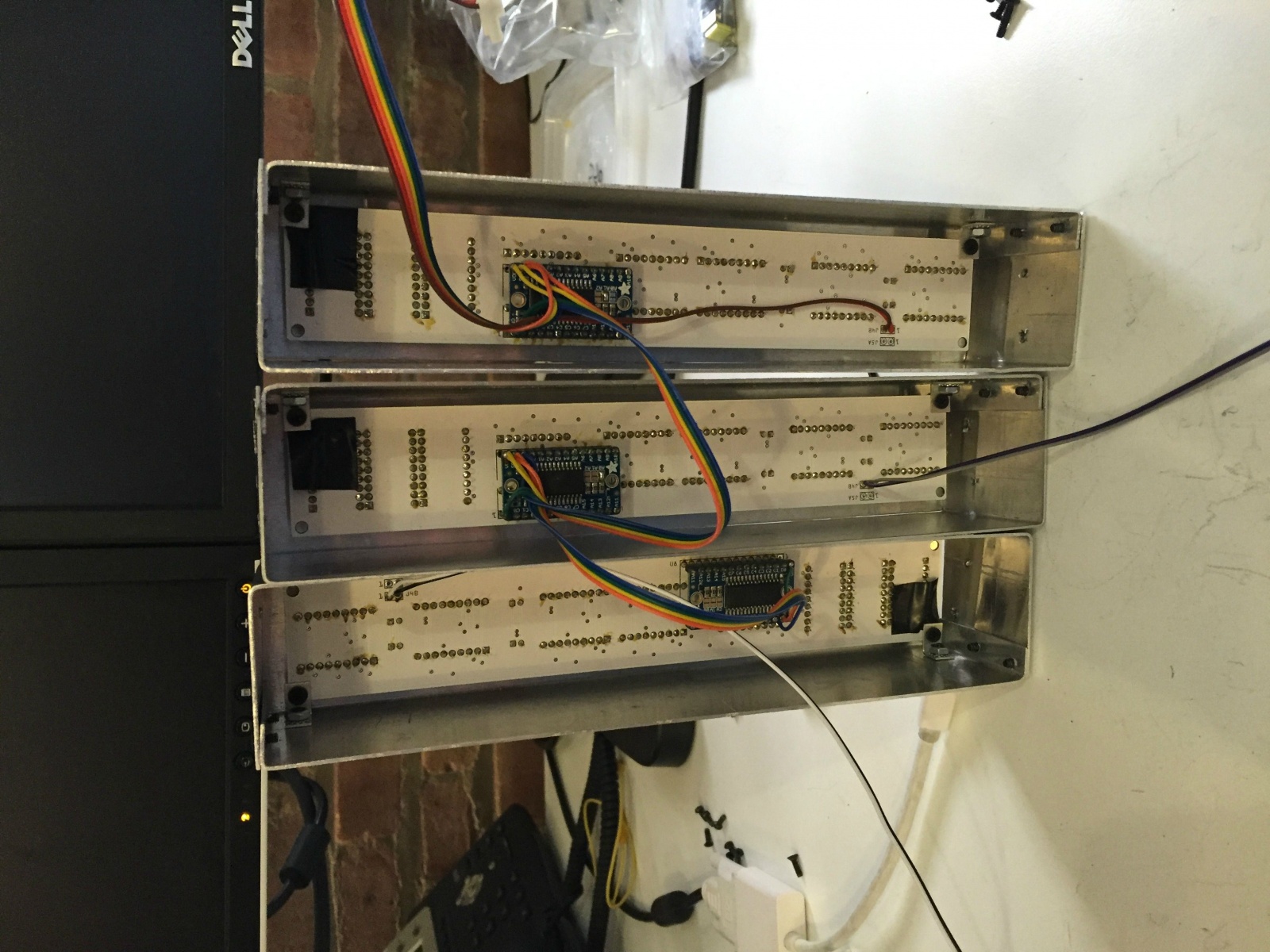

Корпус с платами и деталями

Часы-будильник в стиле «Назад в будущее» - 16

Часы-будильник в стиле «Назад в будущее» - 17

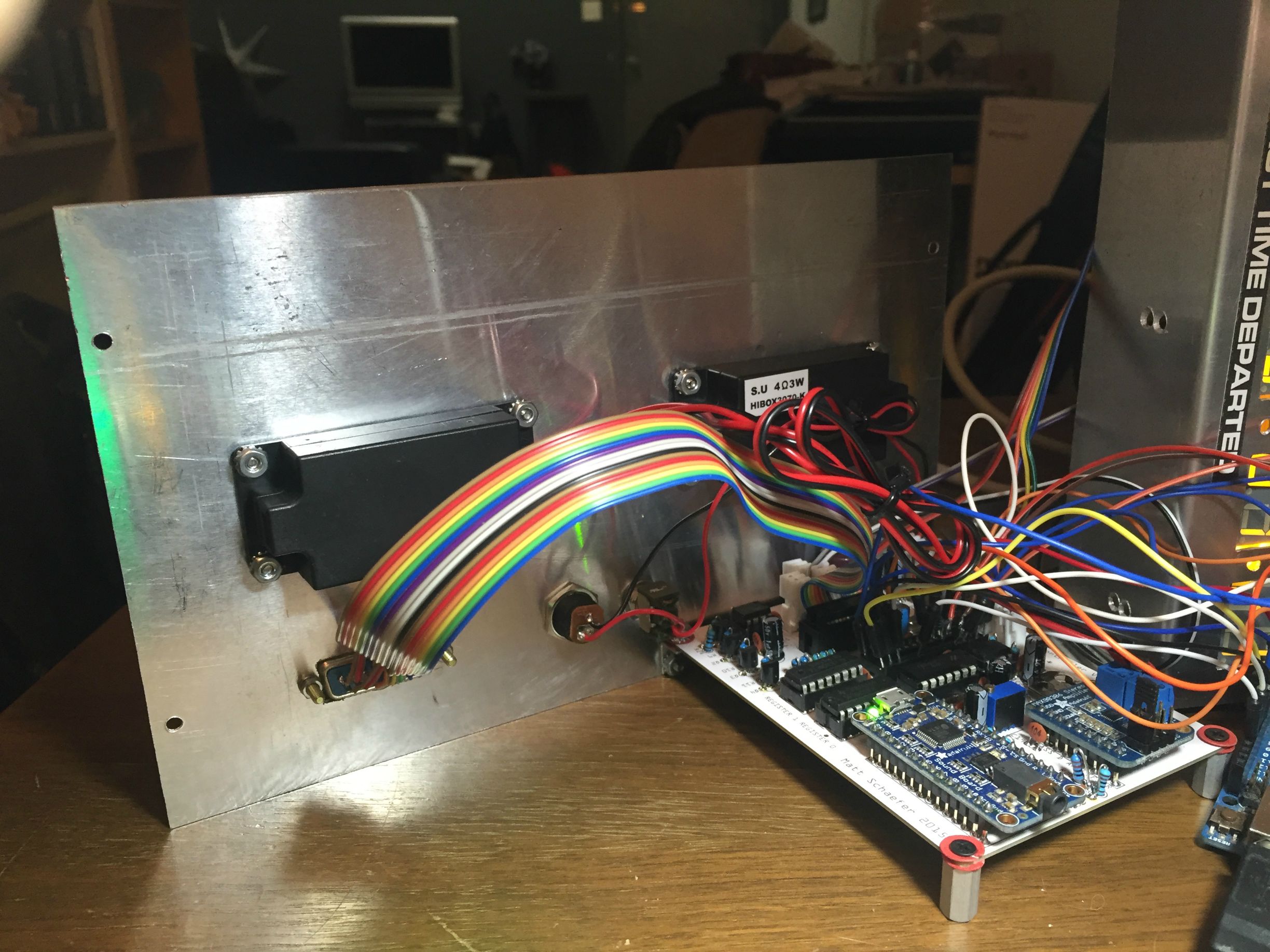

Готовая плата, установленная в корпусе.

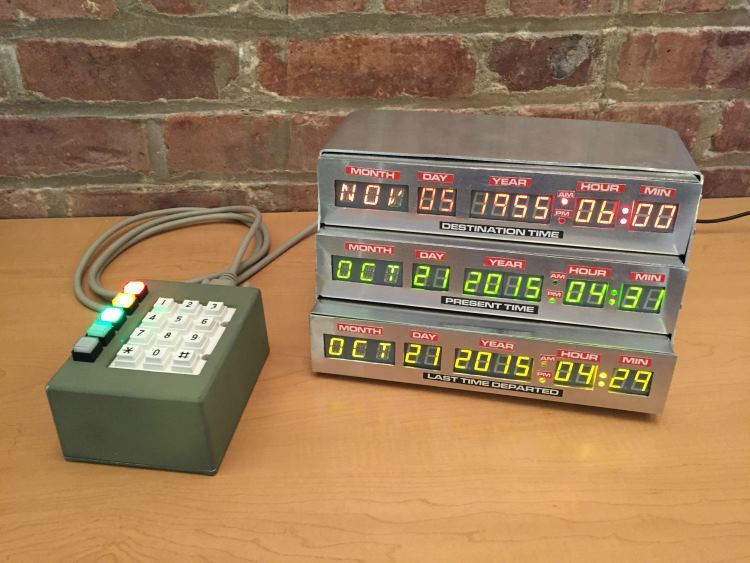

Ну, и повторим фото финального проекта:

Часы-будильник в стиле «Назад в будущее» - 18

Больше информации о проекте с описаниями автора вот здесь.
