Беспроводная зарядка для мобильного телефона

в 19:52, , рубрики: diy или сделай сам, Touchstone, беспроводная зарядка, Беспроводные технологии, Моддинг, метки: ,

Воодушевленный видео о моддинге телефона Lumia 800 (смотреть видео) я решил сделать такой же upgrade для своего HTC Wildfire S.
Попытки найти какую-то информацию о совместимости (речь не только о вольтах, но и физических размерах) с данной моделью телефона ни к чему не привели, потому решил опубликовать свой опыт на хабре.

Впринципе, данный способ подойдет для любой модели телефона, при условии что выполняются два условия:

  1. под задней крышкой телефона имеется достаточно места для размещения зарядной катушки
  2. на плате телефона доступны контакты, через которые запитывается телефон во время подключения зарядки.

Что нам понадобится:

  1. Palm Touchstone Charging Dock (Ebay)
  2. Palm Touchstone Back Cover (существуют модели для Pre и Pixi — подойдет любая) (Ebay)
  3. провода
  4. паяльник+сопутствующие материалы
  5. прямые руки

От купленной задней крышки надо аккуратно отделить защитную пленку, которой приклеена катушка.

Сама катушка к сожалению тоже приклеена, но акуратно поддев край — катушка от Pre крышки отошла без проблем. Катушка от Pixi крышки (нам нужна только одна, просто у меня есть опыт отклеивания обеих) отошла после легкого нагрева обычным женским феном.

(фото покрупнее)

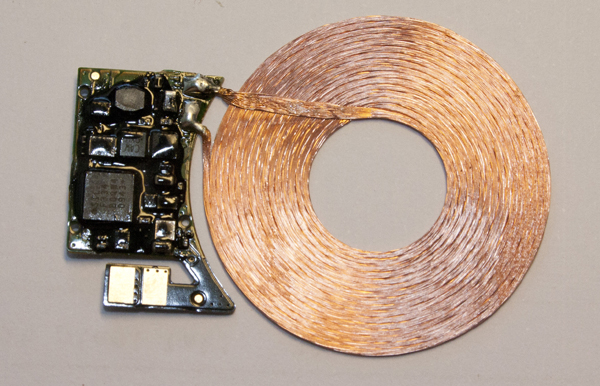

Левый из двух контактов — это «плюс», правый «минус». Во время работы зарядки катушка выдает 5.58 вольт.

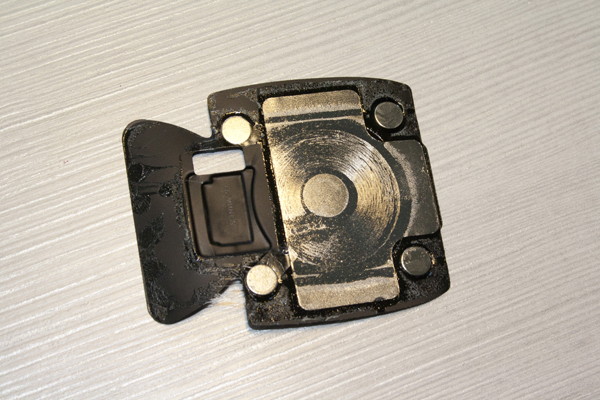

ВАЖНОе замечание. На фото с наклейкой видно 4 круглых точки — это металлические вставки. Они нужны для жесткого крепления телефона с подставкой (в подставке встроены магниты). И для активации работы зарядки (без них она не включится).

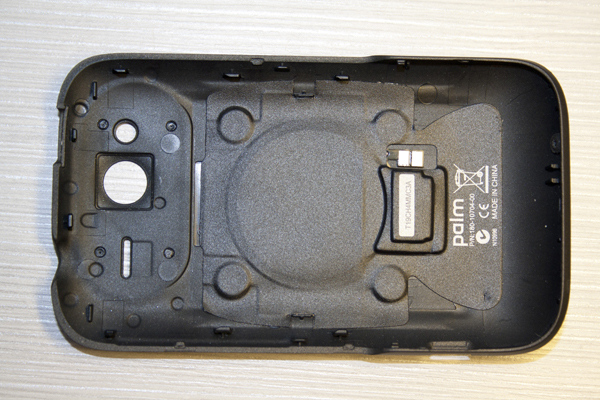

Я все «отклеенное» просто приклеил на крышку своего телефона, в интернете есть варианты с приклеиванием обычным скотчем, но помоему оригинальная наклейка смотрится эстетичнее.

Далее разбираем телефон. Наша задача найти доступ к контактам питания на плате телефона. Мне повезло и получилось припаяться прямо к контакту micro-usb


Распиновка USB разъемов. В нашем случае нужен Micro-B, контакт-1 = «минус», контакт-5 = «плюс». Я минус припаял к корпусу разъема, т.к. это было проще чем целиться в миниатюрные контакты.

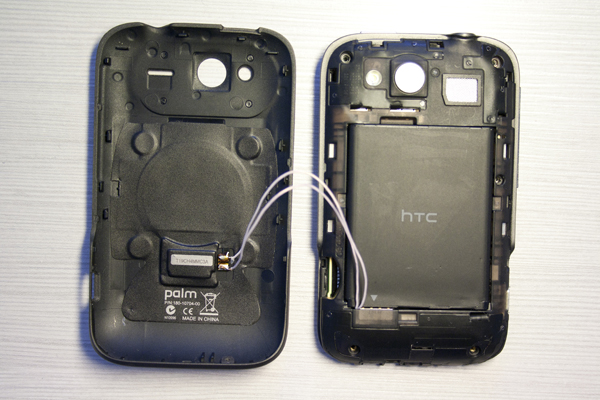

Укладываем провода.

Собираем телефон.
Припаиваем плюс к плюсу, минус к минусу на катушке.

Всё.
Вот телефон во время зарядки. Фото не супер, но светящийся светодиод указывающий на активность режима зарядки видно.

П.С.
Есть одно ограничение в работе зарядной станции. Она питается от 5 вольтового USB… Я столкнулся с проблемой, что мой компьютер выдает 3.6 вольта на USB портах, поэтому пришлось в качестве источника питания использовать оригинальную HTC зарядку от розетки.

Автор: Delphir
