Всем доброго времени суток, меня зовут Станислав, и я собираю, проектирую и продаю 3д принтеры, в свободное от отдыха время. Сегодня я хотел поделиться с общественностью, о том, как именно я их собираю.
Немного по порядку, как я пришел к такой конструкции принтера.
Было время, когда я собирал mendel prusa 2, это такая штука на шпильках, которая наверно хорошо не печатала даже у создателя этого принтера. Либо это достигалась огромными вложениями своего времени по допилу этой конструкции. И в один прекрасный день, мне звонит мой хороший приятель obdiy Максим, и говорит, мол, лежит корпус от 3д принтера, мол, забери его. И я отказался.
На этом моя статья могла закончиться, но через несколько недель мне было скучно сидеть дома, и я решил забрать этот корпус. Только меня предупредили, о том что данная конструкция принтера, выдает плохое качество печати, и с ним нужно шаманить.

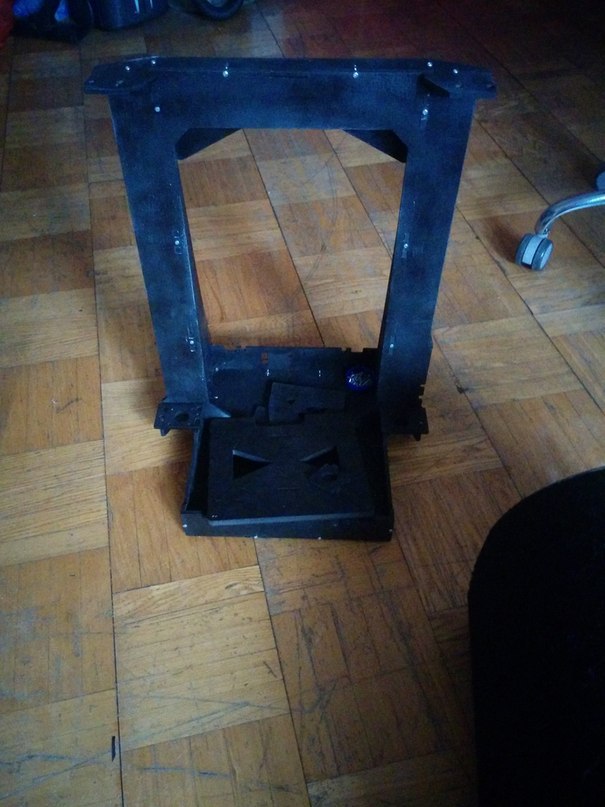

Первым делом, я разобрал принер и перекрасил его в черный цвет. Сразу + 20 ХП.
После чего, начал думать о том, что можно с ним сделать, и чего можно попробовать. ( Ох уж эти халявные корпуса 3д принтеров)
Было принято решение – колхозить, и переделывать существующий корпус, под ось Z на ремнях которая имеет ряд несомненных преимущества перед шпильками. Вот что их этого вышло.
И он начал меня радовать качеством печати, с самых первых часов его жизни. Отсутствовал вооблинг, слои были ровненькие, по всей высоте детали, да и при этом область печати по Z, выше 300 мм.
Вот пару примеров работ, выполненные на этом принтере.
Так родилась идея, сделать еще несколько таких принтеров, они показали себя с хорошей стороны, и я решил поделиться конструкцией с общественностью.
Вот тут и начинается самая интересная (а для кого то и не самая) часть поста.
Для начала, что нам понадобится.
Это конечно же деньги, бюджет можно закладывать в районе 20 к (кризис и все дела).
Здесь я хочу выложить подробнейший список, который я составлял для просчета бюджета принтера, цены я намеренно не буду указывать, т.к. во всех регионах, они разные.
Блок питания
Кабель для БП
Набор проводов
5 моторов
Вклвкл (Кнопка)
Скотч
Arduino
Ramps 1.4
LCD control panel
Hotbed
Drivers
Hot End
Turbo fan
Fan 30 mm
Fan 40 mm
Endstop
Makerbot Extrusion Head Gear
Рама
Лазерная резка
Болты с гайками
Барашки м3
Вал 8 мм
Стекло
Канцелярские прищепки
Timing Pulley 16teeth
Locking Torsion Spring
Spring
623 zz
628 zz
LM8UU
GT2 6 mm
Nylon Cable Wire Ties
Спираль для проводов
Катушка пластика
Вот фото с почти всеми запчастями, что нам понадобятся.
Как и где найти все эти комплектующие. Буду говорить про Москву, т.к. я из этого города.
Корпус. Тут есть несколько путей:
— искать человека с лазерным станком, и подбирать нужную нам толщину реза (сразу подсказка, толщина реза не более 0.2 мм, т.к. проектировался принтер под определенный станок)
— обратиться ко мне через ВК и я Вам его порежу сам.

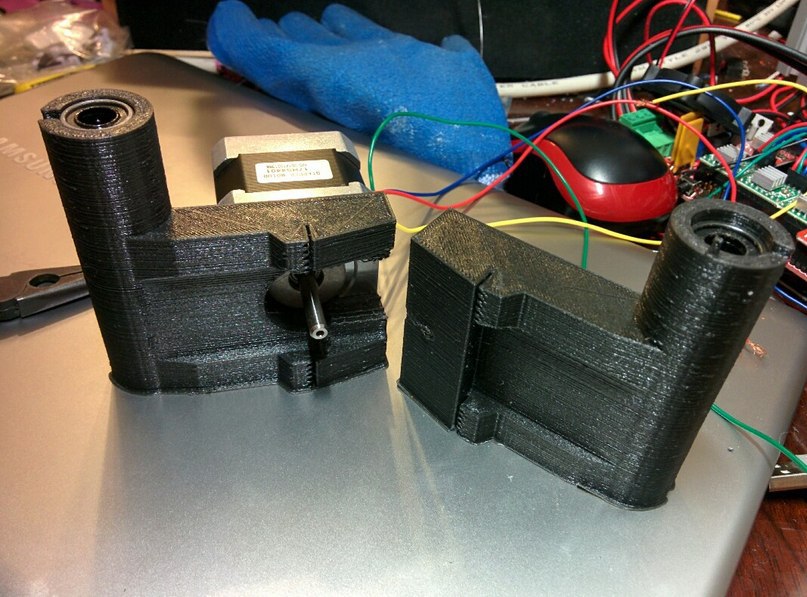

Детали распечатываем на 3д принтере ( тут все так же как и с корпусом, либо ищем через интернет людейконторы, либо обращаемся ко мне) Ссылка на детали.
Направляющие чтоб не везти их из китая, можно самое простое (Но не самое дешевое) купить в магазинах торгующими комплектующими для 3д принтеров. Нужно резать 450 мм — шт, 350 мм — 2 шт, 340 — 1 шт, 370 — 1 шт.
Стекло для нагревательного стола режем в любом строительном магазине .200х200
Канцелярские прищепки думаю понятно где брать.
Ну а все остальное, прям по списку заказываем с ебей или алиэкспресс.

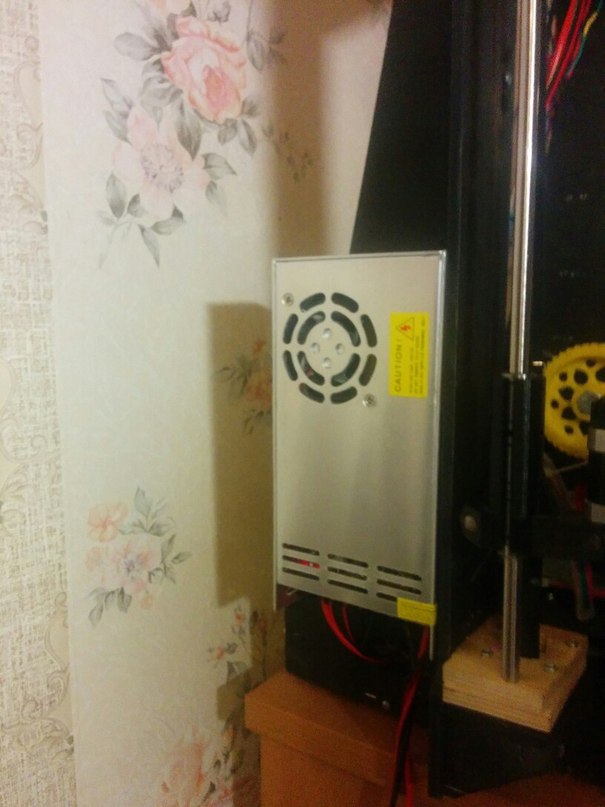

Хотел немного сказать о блоке питания, лично я использую блок питания для светодиодной ленты. Он очень аккуратно и незаметно прячется в корпусе. Нам нужно 400Вт. Его можно заказать на али за 30$
Еще пару слов об оси Z. Т.к. она не совсем как на других 3д принтерах, нам придется смириться с несколькими особенностями во первых:
Если на моторах не будет тока, то она будет падать. (Это легко исправить по средствам прошивки)
Т.к. при отключении принтера она падает, нам нужно будет парковать каретку на максимальных значениях, и для более точного позиционирования я использую оптический датчик.
Скачать чертежи для резки можно тут vk.com/docs?oid=-76429059
Там же вы найдете СТЛ модели кареток, и экструдера, и всего остального.
По мимо всего прочего, это группа принадлежит мне, и посвящена моим принтерам. Там можно задать интересующий Вас вопрос.
Там же, в файлах, можно скачать проект в котором можно подробно посмотреть как собирать корпус, увидеть устройство экструдера, и кареток, да и вообще ознакомиться с проектом, который выполнен в скейтчапе.
Это первая часть моей статьи, во второй части, я сниму таймлапс, со сборкой моего принтера, и дам советы, по его прошивке, и настройки!
Все спасибо! И хорошего настроения!
