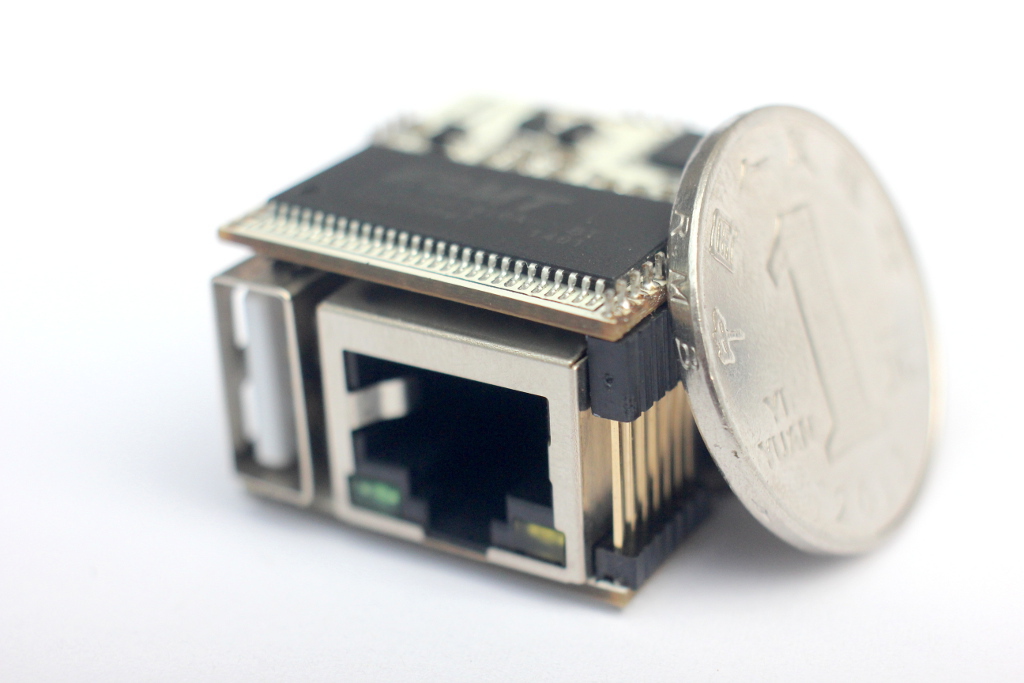

В первой нашей публикации про микрокомпьютер размером с монетку, с Wi-Fi и Linux — VoCore, мы объявили конкурс на бесплатное получение микрокомпьютера для развития своего проекта/идеи. Было получено свыше 40 заявок (всем участникам большое спасибо!), из них мы постарались выбрать 15 — для голосования.
Ну что ж, устраивайтесь поудобнее, и выбирайте — какой проект применения VoCore вам будет самым интересным (представьте, что у вас 3 шт. VoCore — и кому бы вы их раздали — голосование после статьи).
1. Прошивка для CyberWrt
Автор: CyberBot
Сайт проекта: http://cyber-place.ru/
Описание проекта:
Для VoCore создам прошивку CyberWrt
В прошивке CyberWrt уже существует много готовых проектов, прошивка удобна для новичков

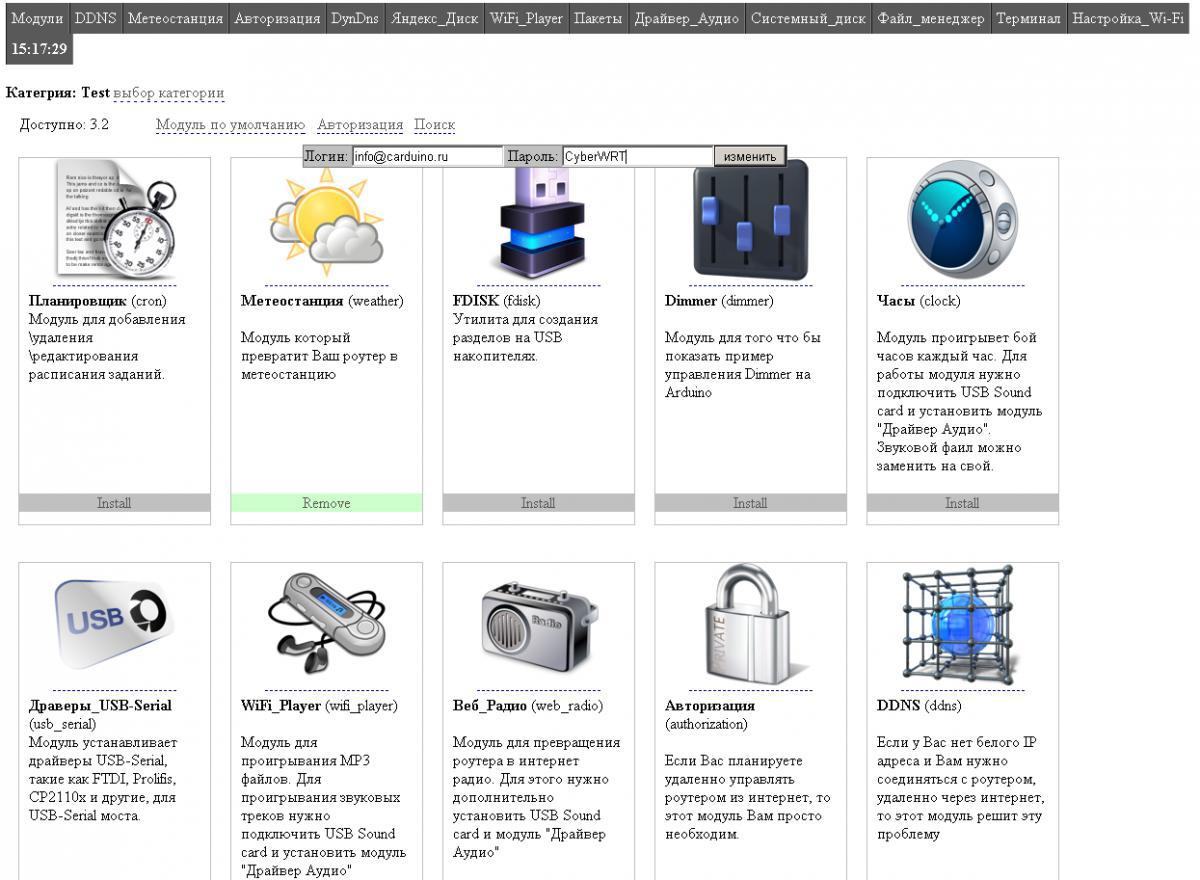

Для понимания того какие проекты уже есть посмотрите демку
Описание модулей CyberWrt
Модули все в открытом доступе, их создают сами пользователи CyberWrt
2. SqueezeWRT
Автор: Андрей
Совместимый с Logitech Media Server сетевой аудиоплеер.

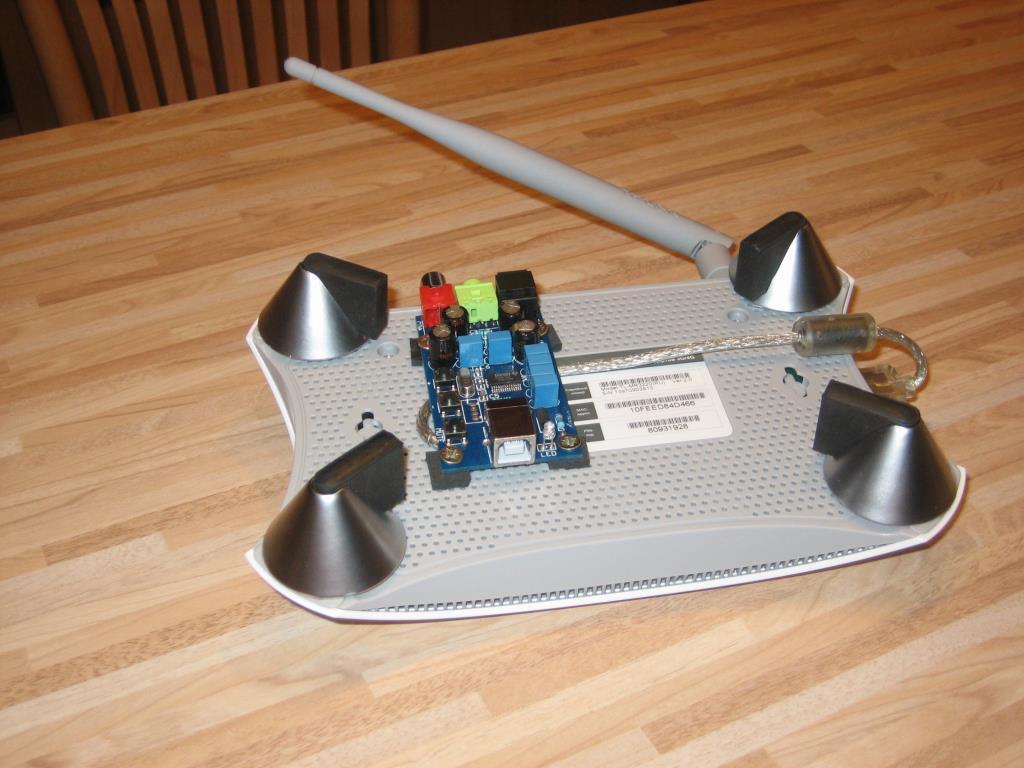

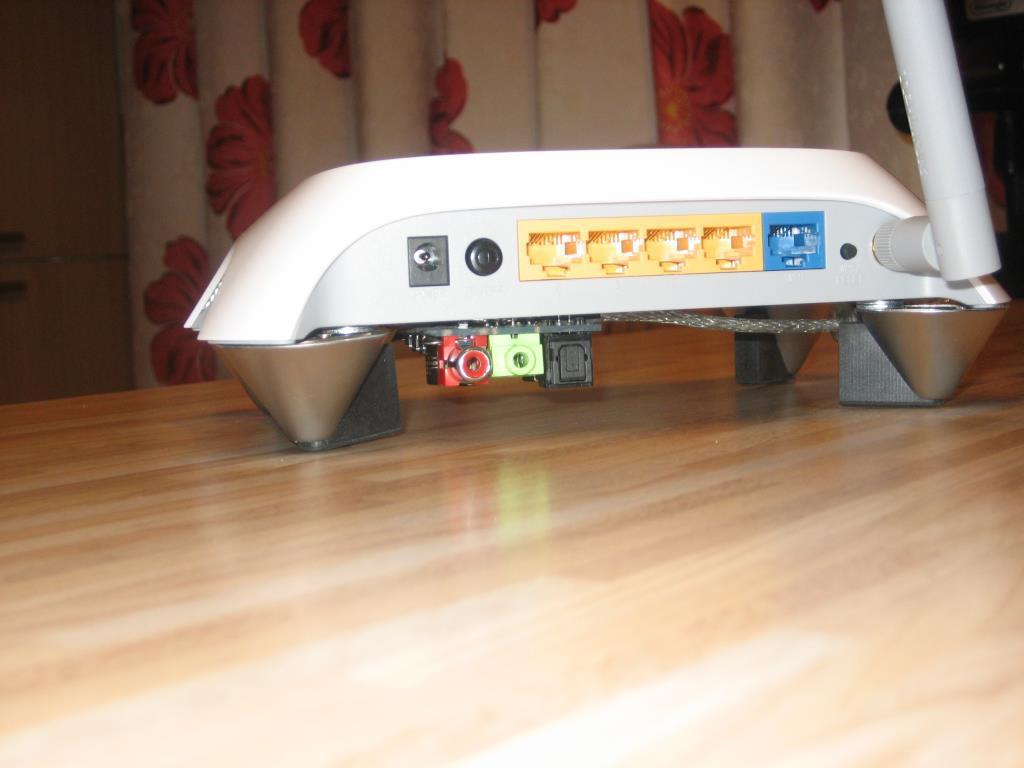

Прототип на основе интернет-роутера с USB-ЦАПом около полугода — основной плеер в домашней аудиосистеме.
Доступ ко всем выводам процессора, который обеспечивает VoCore, позволит оснастить плеер приёмником ИК ДУ, задействовать «звуковые» интерфейсы I2S и SPDIF, организовать индикацию состояния плеера и «локальную» навигацию по фонотеке.
В перспективе рассматриваю возможность разработки и выпуска малой серией законченного изделия с VoCore в качестве мезонинной платы на основной плате изделия.
Ссылка на проект: Hi-Fi Forum, Сквизбокс своими руками
Об авторе:
3. Светодиодное табло
Автор: Денис
Светодиодное табло для отображения информации, рекламных роликов, фильмов.
Преимущества микроконтроллера VoCore в миниатюрности и быстродействии. Имея такую скорость работы процессора можно показывать фильмы.
4. small monitor computing environment
Автор: Александр
Идея создать устройство, перехватывающее трафик по (Wi-Fi, 10/100M Ethernet). Отлавливать трафик от «сетевой периферии» производить мониторинг. Далее возможны 2 реализации: 1) реализация межсетевого экрана. 2) Поиск и атака уязвимых сетей.
Сложный мониторинг предполагается вести на специализированном вычислительном ядре. Вычислительная мощность мониторинга будет напрямую завесить от вычислительного ядре. И может варьировать от одного мобильного устройства до группы компьютеров (5 – 15 ). В результате можно оградить себя от каких либо уязвимостей.
Почему именно VoCore? В виду маленького размера его можно применять как переносимый модуль для тестирования (можно взять собой в дорогу и быть в «безопасности»).
Устройство сможет информировать вас о безопасности окружающей среды, а так же проверять надежность вашей сети путем прогонки набора атак.

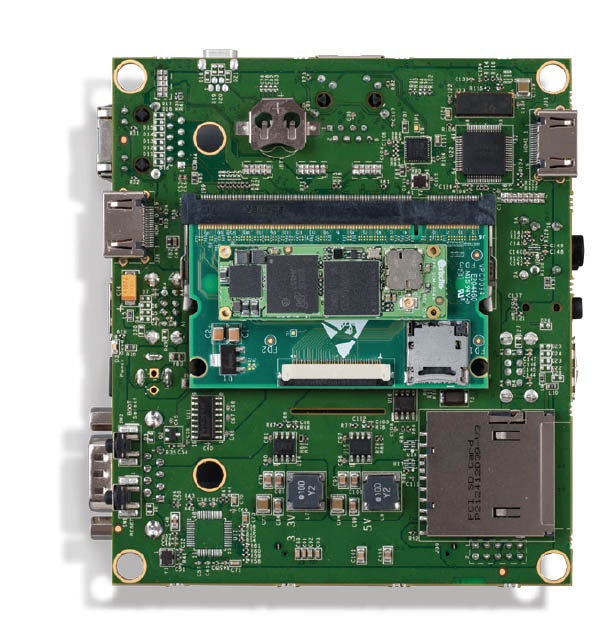

На данный момент есть разработка на базе VAR-DT44CustomBoard. Но я бы хотел реализовать что то мобильное сузив круг задач.
Почему я отказался только от программной реализации. Во первых не всегда есть возможность использовать программный мониторинг на конечном устройстве. Так как в качестве устройства «потребителя» может выступать устройство с ограниченными мощностями (ТВ или смарфон). Так же мы не можем использовать настройки маршрутизатора и т.п. так как в общественных местах у нас нет доступаPS Фото VAR-DT44CustomBoard для сравнения размеров.
Об авторе:
Есть опыт работы с OpenWRT и микроэлектроникой.
5. Система для измерения механических вибраций с дистанционным сенсором
Автор: Алексей
На каждый VoCore устанавливается I2C АЦП и к нему подключается 3х осевой МЭМС датчик ускорений. Такой датчик очень удобно использовать для измерения (наблюдения) параметров вибрации на труднодоступных объектах. Под труднодоступными понимается, что провод от датчика к регистрирующей аппаратуре по тем или иным причинам проложить достаточно трудно. Особенно это важно для измерения вибраций на двигающихся (вращающихся) объектах (транспорт, авиация).
Малый размер VoCore позволит создать малогабаритный сенсор вибрации.
Низкое энергопотребление — обеспечит длинный срок автономной работы от батареи
WiFi обеспечит достаточную скорость передачи информации. Один датчик генерирует поток 60 кбит/с. (Возможностей ZegBee в данном случае хватает на пределе и эта технология требует использовать специальные приемники. В случае с VoCore в качестве регистрирующей аппаратуры может быть использован обычный ноутбук).
Об авторе:

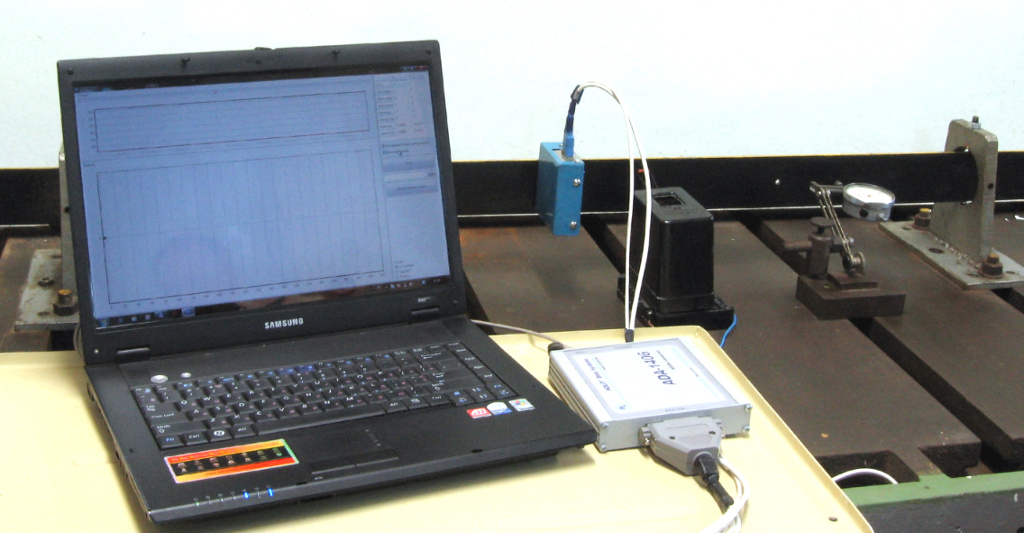

Одним из направлений деятельности являются виброизмерения различных объектов и систем. Для проведения которых и для обучения студентов принципам измерения вибрации используются разработанный измерительный комплекс. Преподаю курсы связанные с программированием (в т.ч. и под линукс).
статьи о использовании комплекса
rep.bntu.by/bitstream/handle/data/6517/%D0%A1.%20166%20-%20172.pdf?sequence=1
Опыта работы с OpenWRT нет, но есть хорошее понимание линукса в подобных задачах, есть опыт работы с микроэлектроникой.
6. Мост для умного дома
Автор: Илья

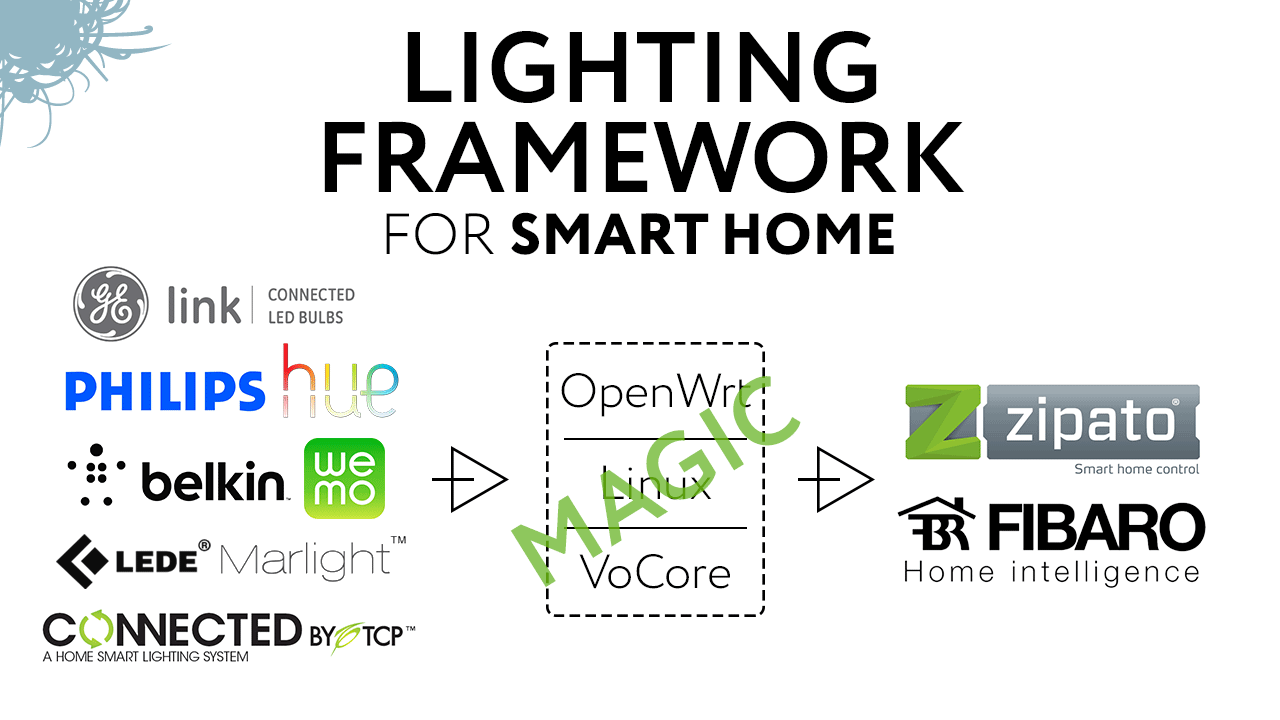

Есть проблема на рынке — предлагаемые серверы для умных домов и современные умные светодиодные лампочки в 90% случаях не интегрируются в единую систему. А порог того, что купить умную лампочку дешевле чем диммер+лампочку поддерживающую диммирование мы давно прошли и сейчас умные лампочки (конечно не все, я не о LIFX и Philips Hue говорю) получаются раз в 4-5 дешевле. Поэтому есть очень сильная потребность в создании моста, который позволит соединять протокол для лампочек ZigBee(большинство умных лампочек используют именно его) и наиболее популярный в системах умного дома протокол Z-wave или поддерживаеммый сервером Wi-Fi.
Об авторе:
Есть опыт работы с OpenWRT, микроэлектроникой.
7. Сборка OpenSCADA для VoCore
Автор: renok

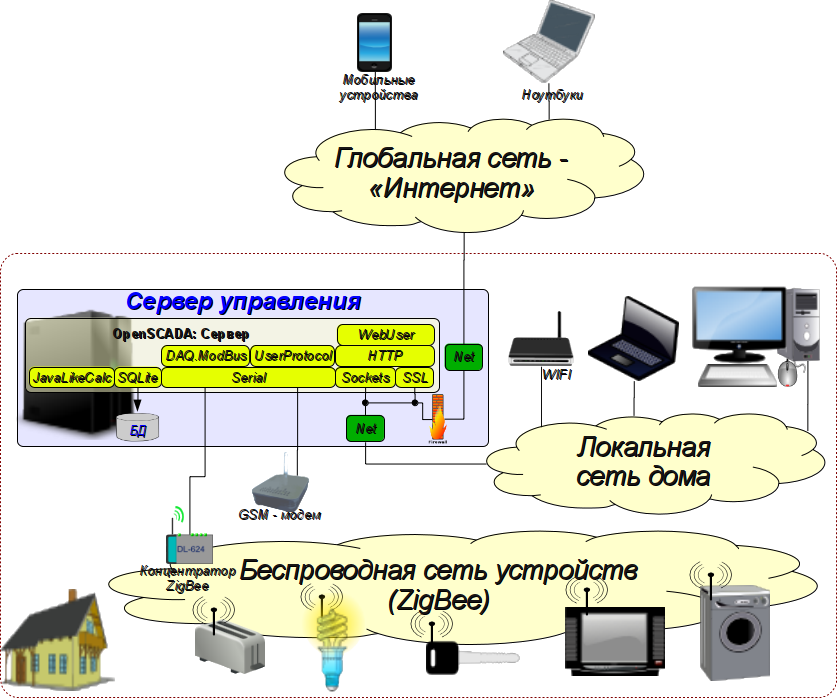

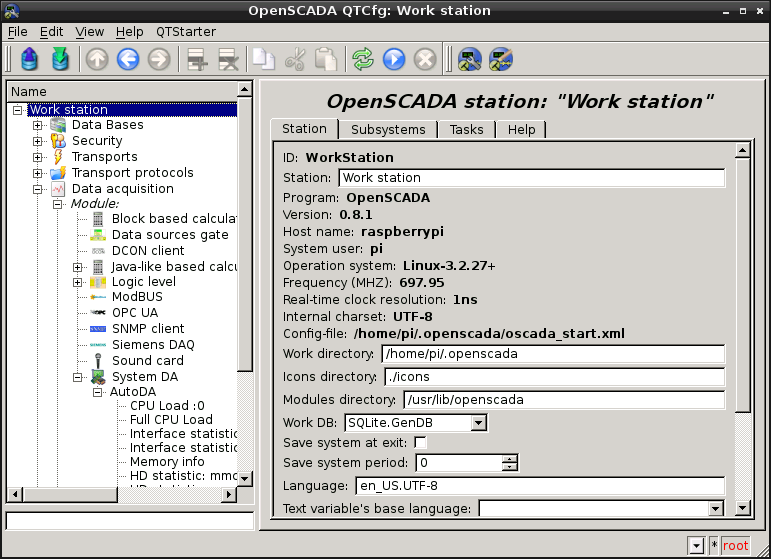

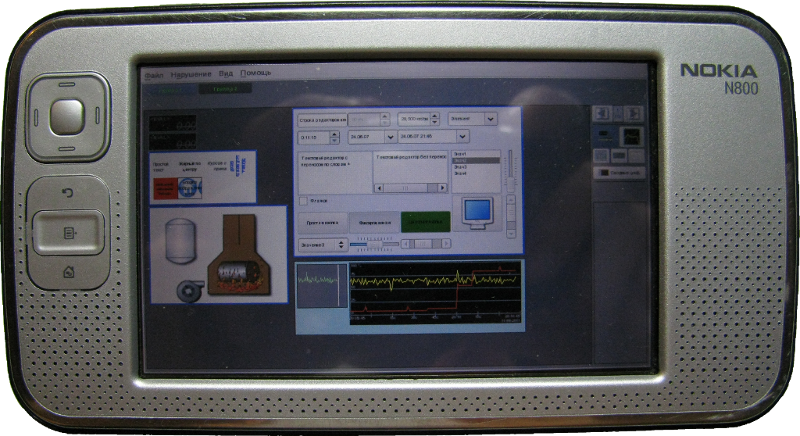

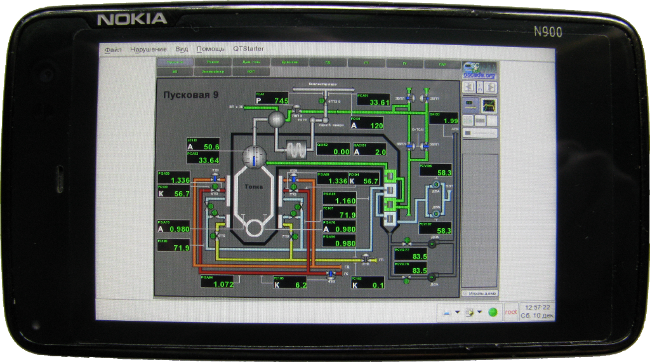

ОpenSCADA представляет собой открытую SCADA систему, построенную по принципам модульности, многоплатформенности и масштабируемости. SCADA (Supervisory Control And Data Acquisition) в переводе: «Системы диспетчерского управления и сбора данных» является термином, который часто употребляется в сфере автоматизации технологических процессов. Система OpenSCADA предназначена для: сбора, архивирования, визуализации информации, выдачи управляющих воздействий, а также других родственных операций, характерных для полнофункциональной SCADA системы. В числе устройств для которых есть готовые пакеты — Nokia N800, N900, N950, N9, Raspberry Pi®,Asus Nexus 7 II и др. Перенос OpenSCADA на VoCore позволит значительно упростить создание систем телеметрии, управления, расширить их использование (например авто, мото техника, контроль физиологического состояния человека), улучшить аэргономику и юзабилити устройств на базе VoCore
Об авторе:
В.о. по специальности Автоматизация технологических процессов и производств. Работаю по специальности.
В свободное время беру в руки паяльник, фен, осциллограф и чиню железки (ноутбуки, компьютеры, планшеты...). Пытаюсь объяснить сыну что такое Arduino, Linux, ASP NET
proektanti.ru/user/portfolio/10351
8. Универсальный узел автоматики
Автор: Jey
Создание устройства для сбора данных и координации работы механизмов. Основные особенности:
* Облачная синхронизация (работа онлайн) без дополнительных настроек маршрутизатора (проброса портов и т.п.)
* Полноценная работа оффлайн (без доступа к сети)
* Настраиваемая через веб система правил
* Настраиваемый веб-интерфейсСтатья на хабре о проекте с подробностями: habrahabr.ru/post/224449/
Раздел на сайте о проекте:
smartliving.ru/Main/LinuxMiniHubVoCore видится хорошим вариантом для базового устройства, на котором можно организовать не только систему правил, но и разместить непосредственно какую-то базовую периферию. В используемых прототипах для периферии использовался дополнительный контроллер Arduino (кроме Wirenboard — там всё «на борту»).
Об авторе:
smartliving.ru — сайт проекта открытой домашней автоматики
www.youtube.com/watch?v=ypFoe9a2esg — презентация проекта на IV международном форуме мобильных разработчиков
9. Информер
Автор: DiscreteCat

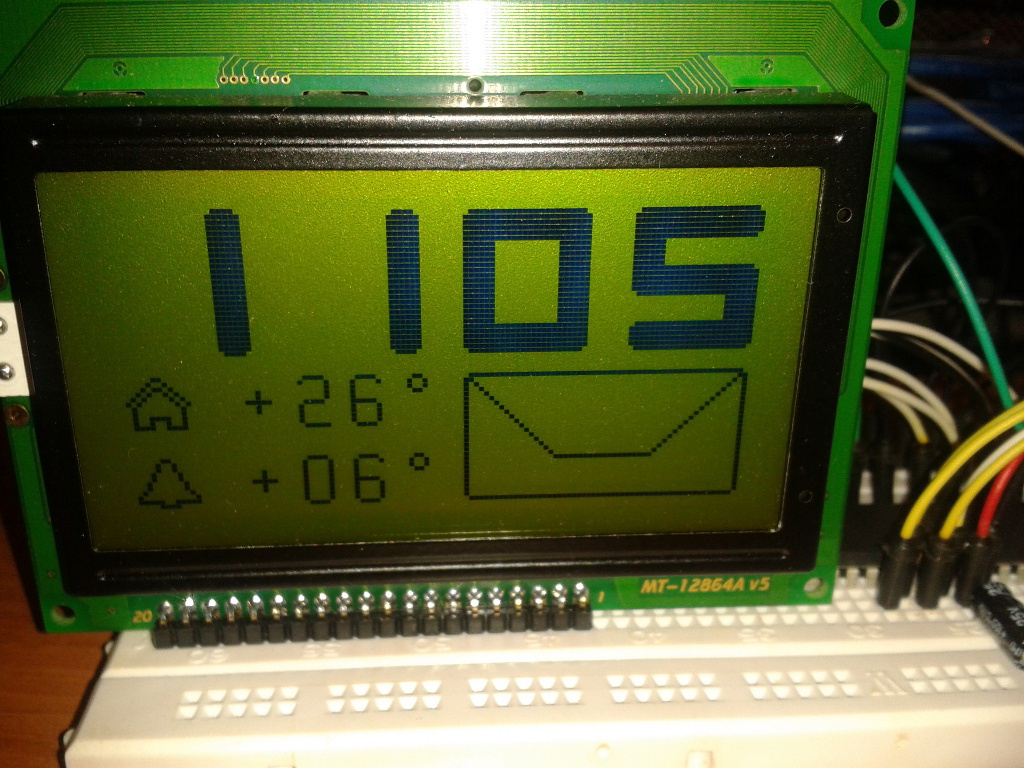

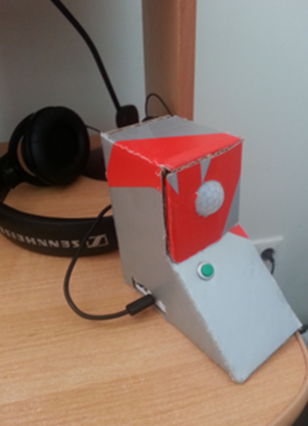

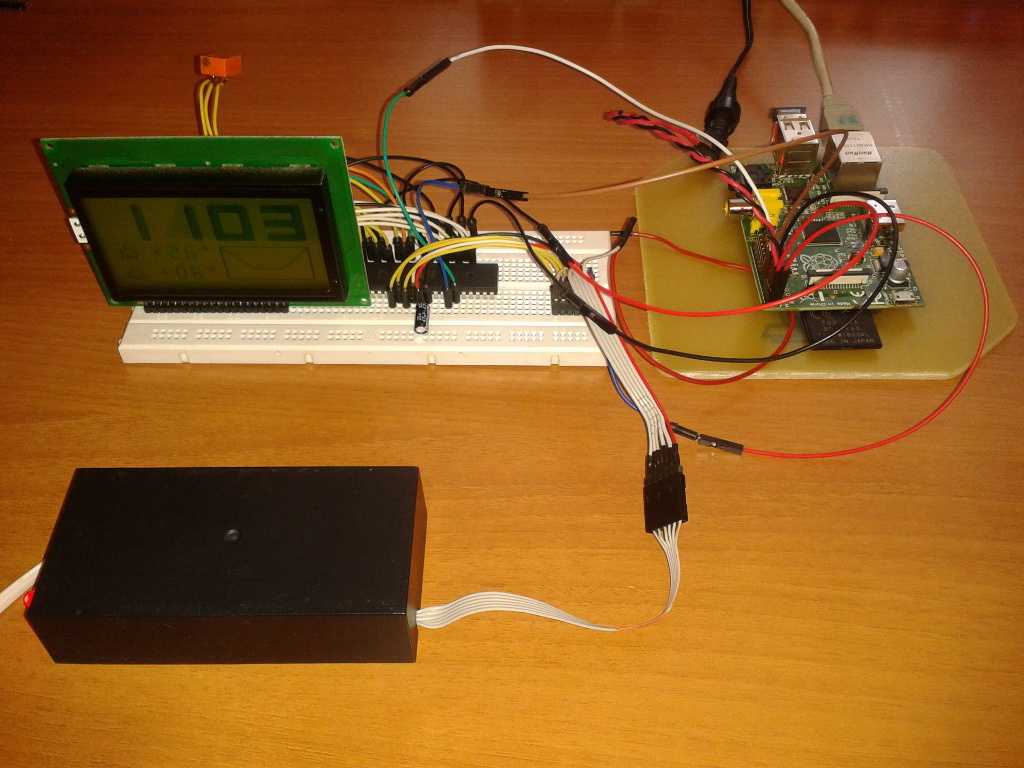

Информер, предоставляющий данные о текущих дате/времени, температуре с датчиков: локального и удаленного (по интерфейсу Bluetooth) и наличии непрочитанных сообщений электронной почты или сообщений в социальных сетях. Также устройство имеет веб-интерфейс, через который можно посмотреть температурные графики. Информация выводится на ЖК-дисплей, в моем случае — это MT-12864A. VoCore позволит существенно уменьшить габариты и стоимость готового устройства. Сейчас в макете используется Raspberry Pi.
Об авторе:
Опыта работы с OpenWRT нет, есть опыт работы с микроэлектроникой.
10. VoCorePBX
Автор: oxothuk_uae
Использовать VoCore в качестве домашней/офисной IP-PBX на базе Asterisk с возможностью масштабирования (добавление трубок, подключение к SIP провайдерам и.т.п.), автоматической маршрутизацией звонков. В простейшем случае VoCore может выполнять функции IP-PBX без какого лидо доп оборудования (выход в сеть через WIFI), но в таком случае возможно только совершение внутренних звонков между SIP клиентами и выход в ТФОП через SIP провайдера. В идеале — Дополнительная «материнская» плата с сетевыми и телефонными разьемами, блоком питания и FXO и FXS адаптерами и разьемом для установки стандартного VoCore. От FXS адаптера можно было бы отказаться, но тогда в случае проблем с электричеством можно остаться вообще без связи (в случае с FXS можно обеспечить прямое подключение аналогового ТА к линии при отключении питания)

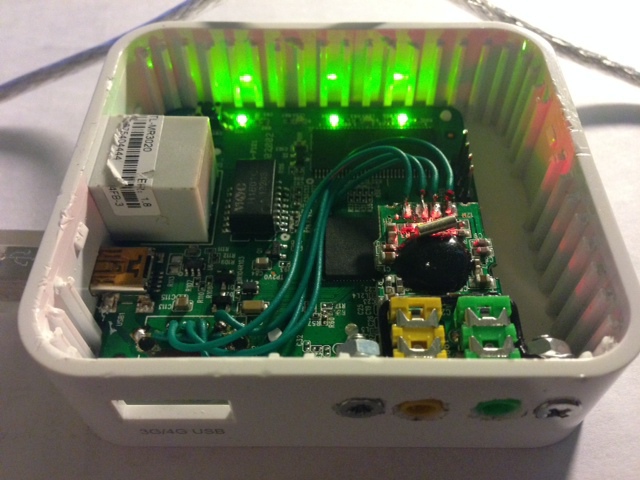

Прототип возможно и существует, но мне не встречался, в настоящее время функционал организован на Mikrotik RB750GL (Openwrt) и Linksys SPA3102 (FXO/FXS). Ранее Openwrt+PBX был установлен и отлично работал на TP-Link WR1043ND со схожими с VoCore характеристиками. Из недостатков — сложности с конфигурированием, но я любитель. Размер SPA3102 скорее всего позволит разместить Vocore внутри родного корпуса для экспериментов, но это костыли.
Если собрать компактное универсально устройство, можно будет
1. Распространять через провайдеров SIP телефонии.
2. Стать провайдером SIP телефонии и зарабатывать на трафике
Об авторе:
volumio.org/forum/full-diy-regulated-power-supply-t245.html (последний пост мой)

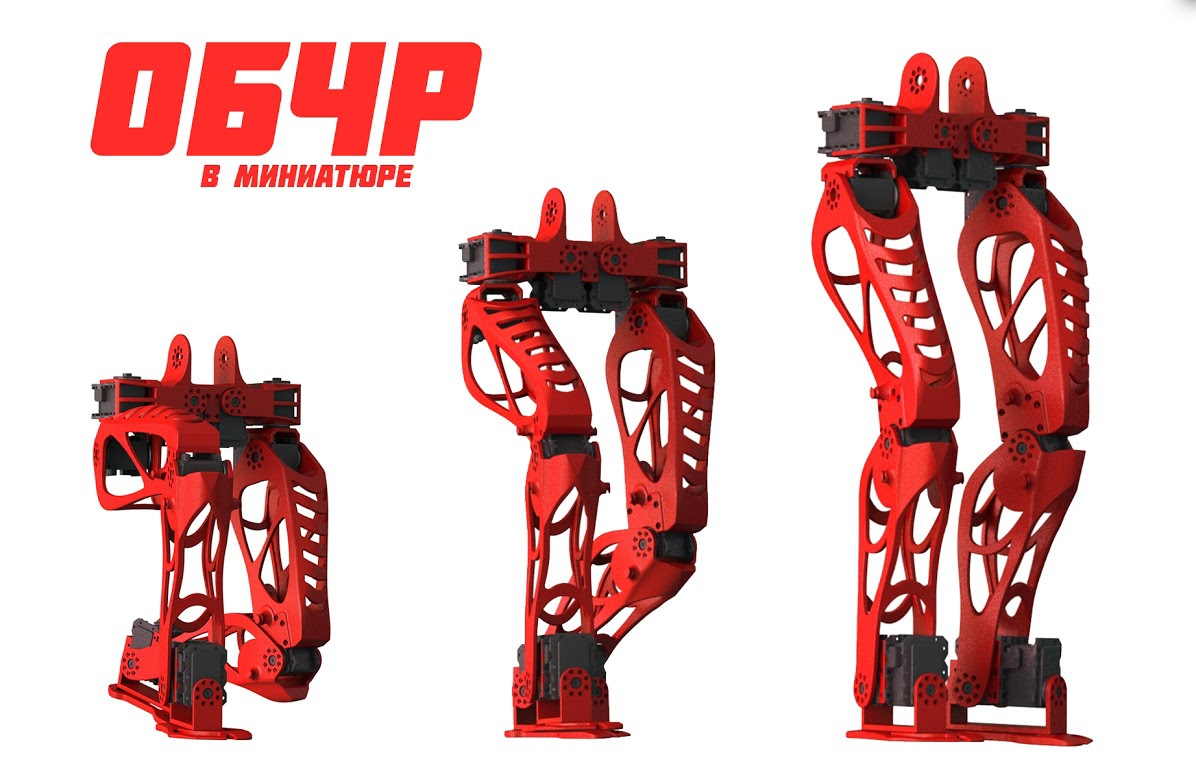

11. ОБЧР в миниатюре
Автор: Дмитрий
Создание масштабной модели Огромного Боевого Человекоподобного Робота (ОБЧР).

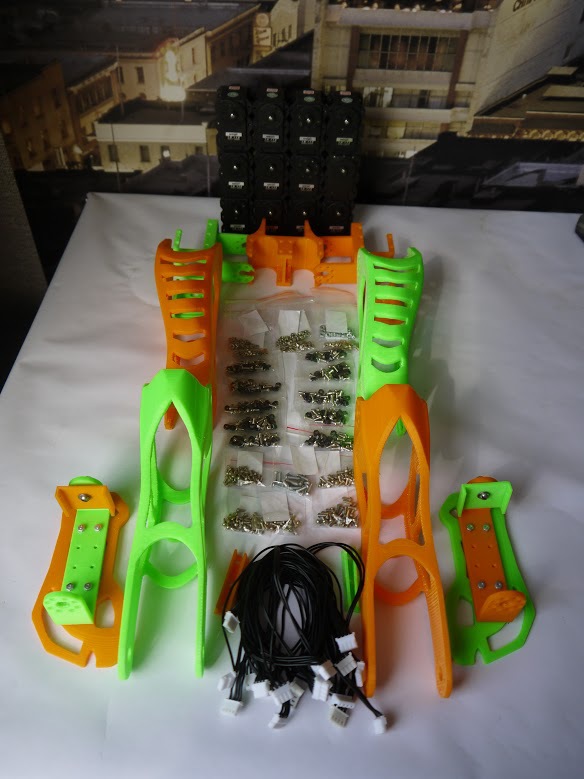

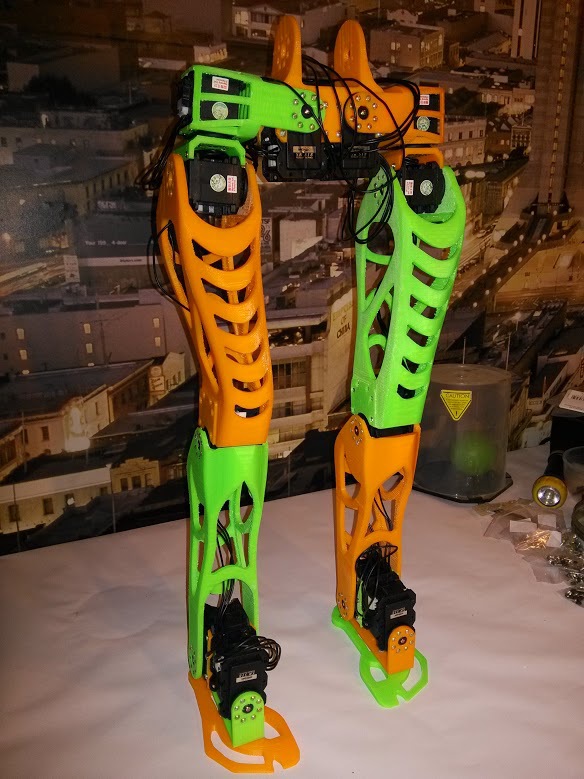

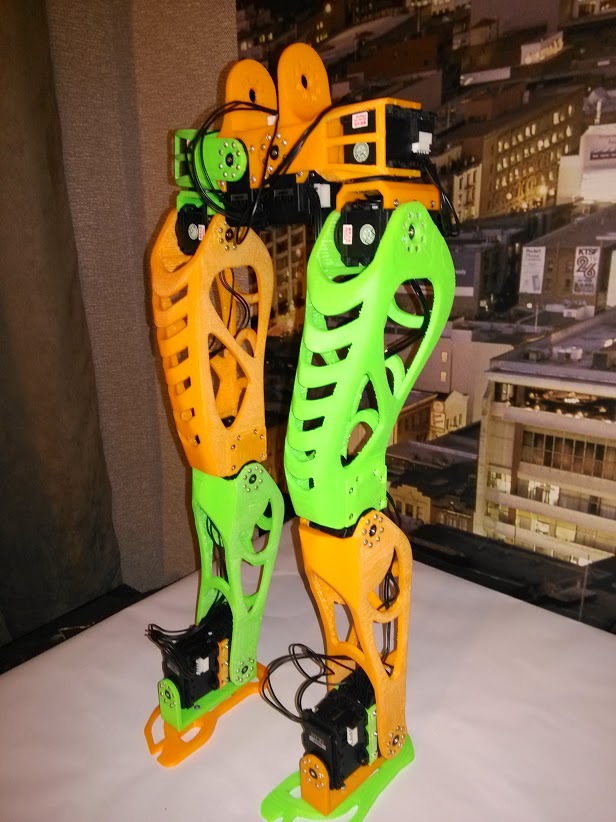

На данном этапе готова механика нижней части и активно ведется работа над электронно-программной частью на плате VoCore, которая будет выполнять следующие задачи:
-расчет кинематики, динамики движения
-система предотвращения и остановки падения
-связь с командованием посредством Wi-Fi
-формирование управляющих сигналов для двигателей
-обработка данных с датчиковИз периферии к VoCore будет подключено:
-UART/USB — RS485 преобразователь для связи с серводвигателями
-Плата предположительно на STM32 (связь по SPI/UART) для первичной обработки и фильтрации данных с датчиков
В качестве датчиков предполагается использовать 4 FSR датчика в каждой ноге + 9 осевой IMUВ будущем планируется завершение разработки верхней части робота и добавление к нему системы компьютерного зрения.
Об авторе:
Дмитрий, 23 года, Стрелец, не женат
Студент ИРИТ-РТФ УрФУ
Я достаточно давно увлекаюсь электроникой и робототехникой. Мой первый успешный проект в этой области — шестиногий робот гексапод. Разработка гексапода началась в 2010 году и продолжается до сих пор, хоть и значительно меньшими темпами. Робот был представлен на крупных уральских выставках, таких как Иннопром, оборонные выставки в Н. Тагиле, и т.д., а также был многократно показан по местным тв каналам.
Робототехника для меня по большей части хобби, гексапод и двуногий робот изначально служили моим дипломным проектом на окончание колледжа и бакалавриата соответственно.
12. MeshVoCore
Автор: seniorivn
Идея сделать узел Mesh WiFi.
По мотивам habrahabr.ru/company/cjdns/blog/202536/
Увидев VoCore у которого на борту OpenWrt и WiFi, сразу подумал о Mesh WiFi. Для тех кто не знает что такое Mesh WiFi: habrahabr.ru/post/196562/
Идея: сделать устройство размером не больше блока зарядного устройства от мобильного, сердцем которого будет VoCore, и при включении в розетку будет автоматически поднимать сеть WiFi, подключаться к Mesh WiFi. Это позволит легко и просто поднимать узел Mesh WiFi где угодно, кроме того если не интересует Mesh можно довольствоваться простым ретранслятором WiFi.
Об авторе:
13. Платформа умного дома
Автор: Ярослав
Сеть по типу интернета вещей.
Идея в том что б создать платформу и серверный софт.Устройство, которое могло бы контролировать что угодно, и которое легко интегрировалось бы в существующую сеть.
Пользователь пишет файл-конфиг, где описывает все входы — выходы, обработку, названия и тд. и прописывает в устройство. Далее сервер находит это устройство, сам добавляет нужные таблицы в БД и на веб-интерфейсе мы видим все что нам нужно.
Например, захотели добавить мониторинг и контроль температуры в бойлере. Пожалуйста, пол часа на конфиг файл и скрипты, два часа на установку в сам бойлер. И Всё!Данному проекту уже довольно много времени.
На данный момент реализован диммер. С питанием в разрыв или параллельно потребителю (лампочке). Основа — STM контроллер, модуль nrf24l01. Так же реализовано сенсорное управление. Устройство работает уже больше полу года, проблем не было.По питанию. У меня используется очень интересная схема питания. Устройство питается от сети любого переменного напряжения от 12 до 600В (теоретически, практически тестил только до 380В). Получаем нужное напряжение и ток до 200мА (можно и больше, но чуть изменив схему. Мне хватает 200мА). В общем устройство можно питать как прямо от сети, так и в разрыв любого потребителя — лампочки, обогревателя и т. д.
Когда начинал проект, искал возможность сделать устройство с WiFi и желательно на линуксе. Но никакого железа требуемого мне размера (что б влез в корпус выключателя, учитывая что там уже две платы) за нормальную цену не нашел.
14. Modbus RTU
Автор: ViacheslavMezentsev
modbus rtu (master) — набор скриптов для работы по протоколу modbus rtu в режиме master. Можно использовать как совместно с web-интерфейсом, так и отдельно в виде shell-скриптов.
1-Wire — набор скриптов для работы по протоколу 1-Wire, основан на специальном методе использования последовательного порта.
Об авторе:
Музыкальный программируемый школьный звонок «Школьник-4»
habrahabr.ru/post/228479/
Музыкальный программируемый школьный звонок «Школьник-3»
habrahabr.ru/post/229623/
Обзор доступных библиотек для численного решения жёстких ОДУ
habrahabr.ru/post/229435/
Внедрение кода с пользой
habrahabr.ru/post/227455/
Являюсь автором множества дополнений к отечественной математической программе SMath Studio.
Создаю свою собственную реализацию умной квартиры с использованием китайского аналога ПЛК FX2N.
15. Система аудиовизуального сопровождения
Автор: Javelines
визуальные интерфейсы управления (например умным домом или сложным механизмом)
анализ данных с веб-камер (можно объединить в сеть), давно хочу сделать передачу данных с камеры без проводов (ну электричество само собой есть везде, где поставить, проблема в проведении СЕТИ этих камер, не везде есть)
везде можно использовать MaxMSP

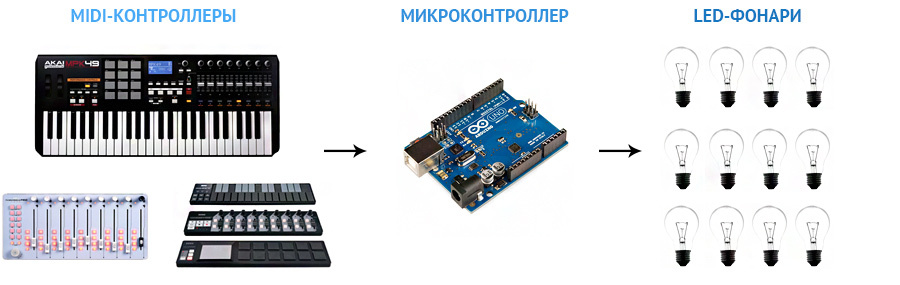

MIDI-устройства, клавиатуры, крутилки, микшеры
Мои материалы:
habrahabr.ru/post/225653/
www.youtube.com/watch?v=fwCNBuAiM48
www.youtube.com/watch?v=0MfQxDo91p8для некоторых проектов с более 1 сенсором и более 4 rgb лент уже затруднительно работать и дорого)))
Заявка на покупку
Напомним, у нас есть идея заказать изготовление партии VoCore напрямую на фабрике, чем больше желающих — тем более вероятно, что это получится, и более выгодно по цене. Вот анкета если у вас есть интерес купить VoCore.
А вот города, откуда уже пришли заявки (спасибо им):
Привет Североморску
История одной заявки:
Добрый день.
Совсем не давно, мы с другом техником-механиком решили создать аттракцион…
На руках у нас только наши способности и ВАЗ 2105 (на ходу), сам же являюсь программистом.
Наша идея заключается в том, чтобы превратить ВАЗ 2105 в аттракцион в качестве игрового манипулятора для какой-нибудь гоночной игры.
Но мы ограничены в финансах и живём в закрытом городе за заполярным кругом… г. Североморск…
Увидел Вашу запись о конкурсе, и решил попытать удачи, в надежде, что Вы проникнитесь в наш амбициозный проект и выделите нам один из Ваших контроллеров.
Для VoCore — не очень подходящий проект, но обойти вниманием энтузиастов в Североморске мы не могли, поэтому решили выслать им для экспериментов — RaspberryPi, посмотрим, что получится :)
А вот и сама ВАЗ-2105:
Голосование
Ну вот мы и подошли к самому голосованию, вы ознакомились с предложенными идеями/проектами, и можете выбрать те, что вам понравились. Через неделю после публикации этой статьи — будут определены победители — те кому мы вышлем VoCore для реализации их проектов!
