На последней конференции I/O Google показал свою версию очков виртуальной реальности из картона. В принципе, схемы подобных очков уже давно ходят по интернетам (например, FOV2GO). Однако схема ребят из Google получилась проще аналогов, а также они добавили фишку с магнитом, который работает как внешняя аналоговая кнопка. В этом посте я поделюсь своим опытом сборки очков виртуальной реальности на базе смартфона: Google Cardboard из картона, OpenDive из пластика и очков, вырезанных на лазерном резаке из акрила.

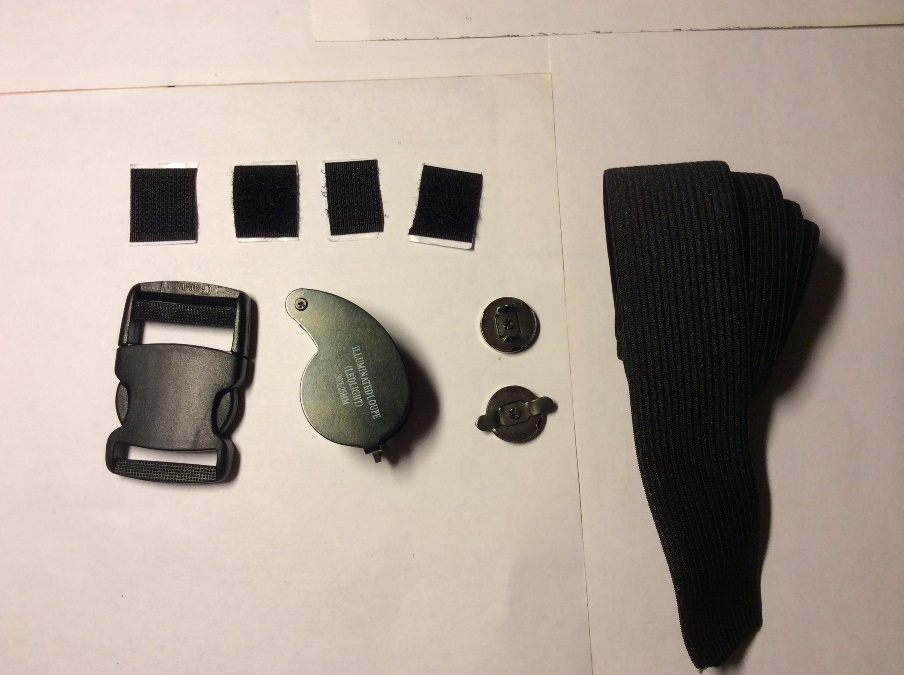

Материалы
- Картон. Я использовал ненужную коробку из-под ноутбука. Еще из вариантов — заказать любимую пиццу или купить картон в специальном магазине (ищется по запросу микрогофрокартон Е).
- Липучка. Покупается в любом швейном магазине. Я взял за 100р ленту клейкой липучки. Такой ленты хватит пар на 10 очков.
- Магниты. В принципе эта штука опциональна, если вы не планируете пользоваться Google API. Сам Google рекомендует брать 1 никелевый, а второй ферромагнит. В наших интернетах таких магнитов навалом в специализированных магазинах, но мне было лень ждать заказа. В итоге в том же магазине я взял набор магнитов для застежек, впрочем, у меня они сработали не совсем идеально. Стоимость — 50р за 3 магнита.
- Линзы. Вообще рекомендуется брать линзы 5-7х, 25мм диаметр, асферические. Проще всего взять лупу с двумя линзами, вроде Veber 1012А, выходит дешевле, чем покупать 2 одинаковые. У меня под рукой оказалась только лупа 30х с двумя линзами по 15x (такую лупу я брал на рынке за 600 рублей). Несмотря на завышенное увеличение, получилось хорошо.
- Резинка и карабин. Понадобятся, если вы планируете использовать Cardboard как очки, а не держать их рукой все время. Я купил в том же швейном магазине еще за 100 рублей 2 метра резинки и пару карабинов.
- Поролон. Чтобы очки не врезались в лицо, стоит обклеить в местах контакта поролоном. Я использовал ленту для утепления окон. Еще 100 рублей на строительном рынке.
Итоговая цена материалов: 400-1000р в зависимости от линз.
Инструменты
- Канцелярский нож.
- Термоклей (пистолетом). Лучше маленький.
- Степлер или нитки с иголкой.
Сборка
Здесь, в общем-то, все тривиально.
- Идем на сайт Google Cardboard и скачиваем схему для вырезания. Если у вас вдруг есть под рукой лазерный резак – можно вырезать на нем. Если нет, то печатаем на принтере и вырезаем по контуру.
- Крепим липучки. Помимо двух липучек в оригинале я добавил одну на левую сторону, чтобы конструкция не разъезжалась. А так же наклеил две липучки по бокам, на которые в дальнейшем будем клеить резинку для крепления к голове.
- Вставляем линзы, магнит и сворачиваем конструкцию.
- Крепим 2 куска резинки на липучку. На одном конце вставляем карабин на фиксированном расстоянии (на резинке я его фиксировал степлером :)). На другой стороне берем резинку с запасом и крепим вторую часть карабина с возможностью регулировать длину.
- Успех!
Однако, поставив приложение, я обнаружил, что в таком виде моя кнопка не работает. Чтобы активировать нажатие мне пришлось брать магнит в руку и водить им прямо по левому боку телефона, правда, даже так оно работает через раз. Признак того, что вы делаете все правильно – при касании должно быть ощущение магнитного поля, которое слегка отталкивает магнит от телефона.
Возможно, причина в том, что я взял слишком слабенький магнит. Возможно, в том, что моя модель (Galaxy Nexus) не заявлена Гуглом как поддерживаемая. Тем не менее, демки работают, кнопка нажимается, ура!
Модель из пластика

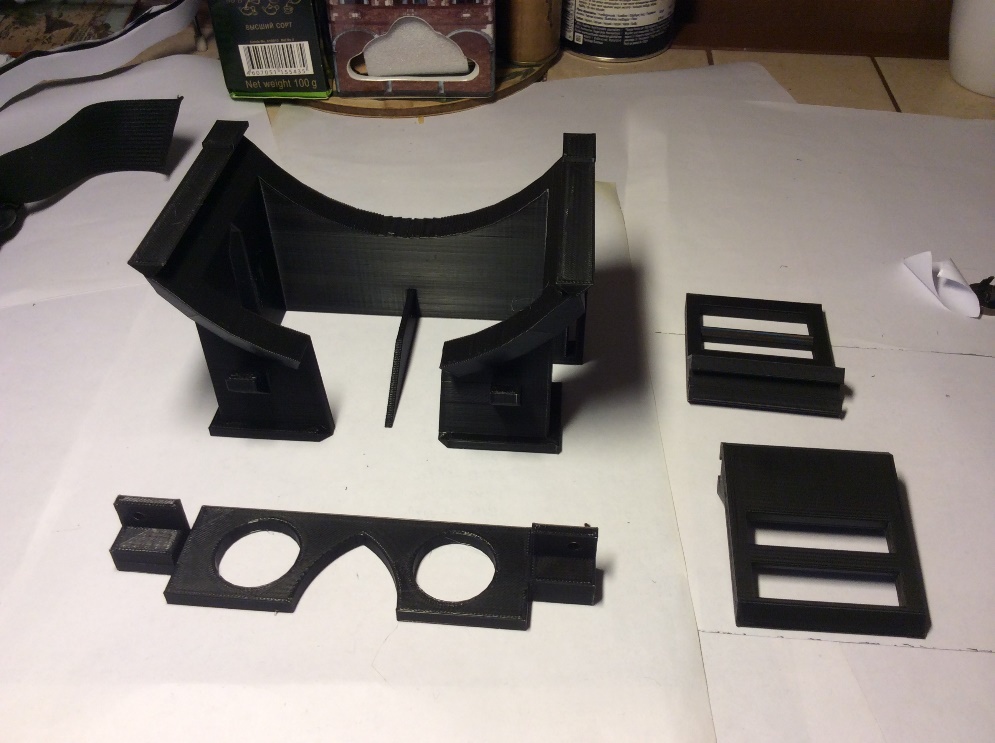

Если вы хотите по минимуму париться со сборкой и у вас есть 3д принтер (или достаточно денег на заказ печати), то этот вариант для вас. :) Я печатал модель с сайта Thingverse. Там же по запросу “virtual reality” найдется еще несколько аналогичных вариантов.
Я заказывал печать в Лаборатории трехмерной печати, получилось около 3000р.
Все материалы от Cardboard актуальны и для этих очков, поэтому итоговый ценник достигает почти 3500р.
Сборка модели из пластика

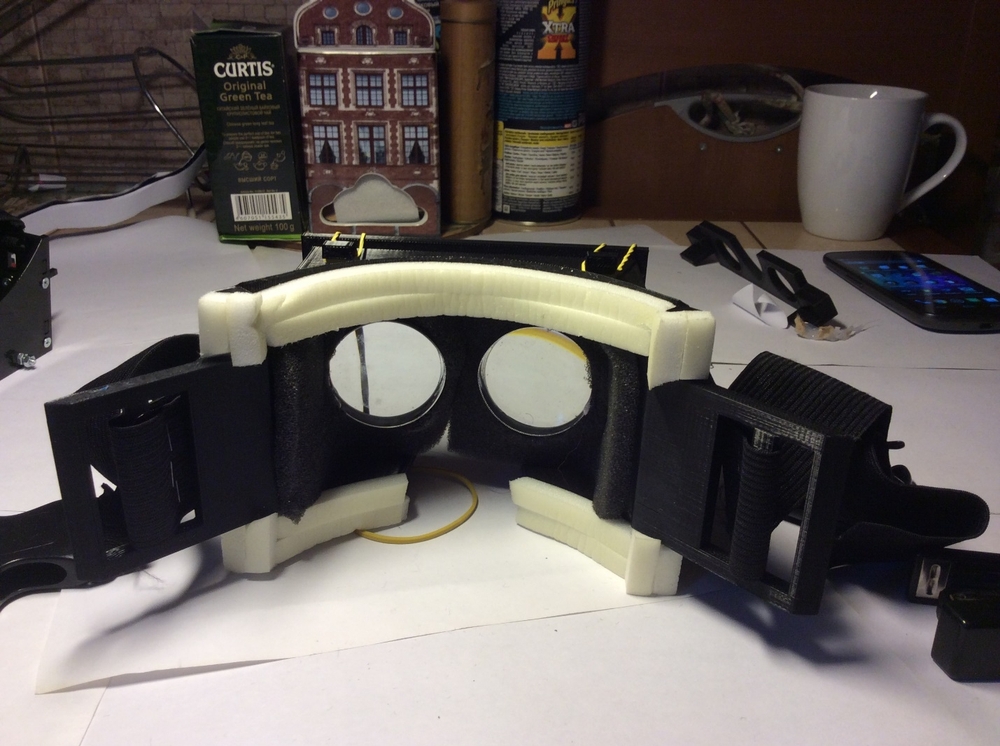

Вставляем линзы, клеим поролон, для крепления телефона берем обычные офисные резинки. Еще можно поролоном заклеить всю поверхность вне линз, тогда вам не будет мешать свет от смартфона. В такие очки так же можно вставить более крупные линзы.

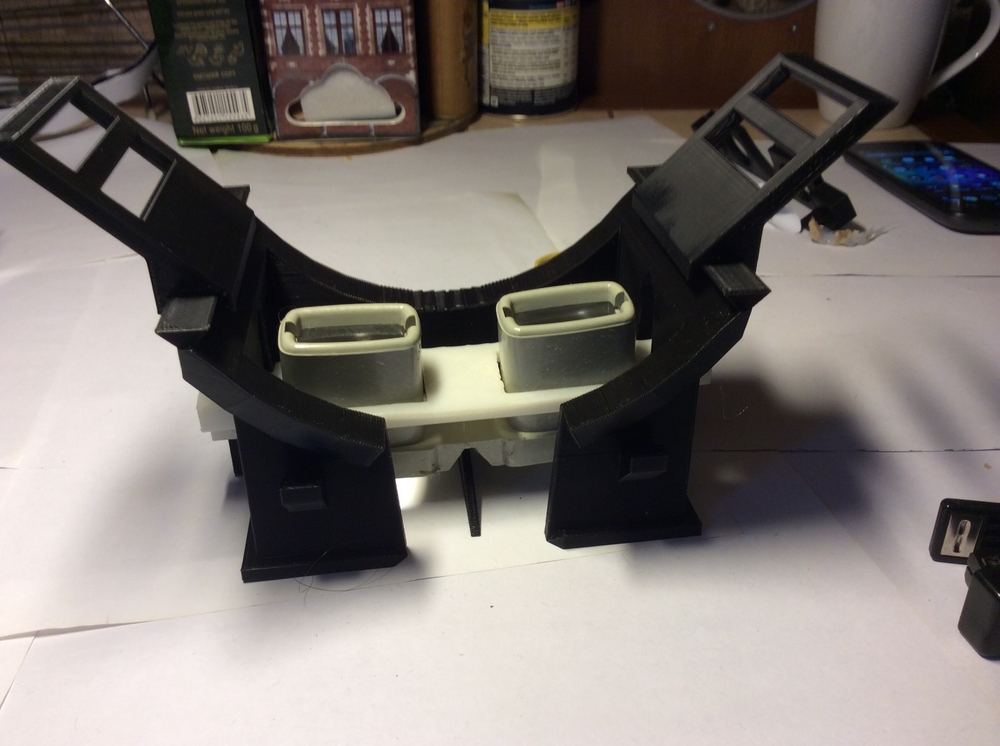

Еще вариант: вставить линзы от советского стереоскопа. Для этого придется немного модифицировать крепление, заменив круглые дырки на прямоугольные. Вариант со стереоскопом достаточно удобен, но у него есть минус — рабочая область получается меньше, изображение обрезается сверху и снизу.
Модель из акрила (или фанеры)
Еще до того, как собирать очки виртуальной реальности стало трендом, в сети появилась замечательная схема очков, вырезающихся на лазерном резаке. Недолго думая, я решил заказать и их резку в той же лаборатории. Фанеры у них в тот момент не было и мне предложили вырезать из черного акрила. Стоимость резки вместе с материалом получилась порядка 800р.
Помимо линз, резинок и поролона, для сборки понадобится порядка 20 винтов с гайками 3-4мм (автор модели предлагает использовать 4мм, но у меня они с трудом входили и я взял 3мм).
Как ни странно, итоговый вариант оказался даже лучше, чем на 3д принтере. Во-первых, очки получаются легче и компактнее. Во-вторых, материал гладкий и более приятный на ощупь. Из минусов — акрил достаточно хрупкий материал, и падения такие очки могут не пережить.
Заключение
К сожалению, контента под такие очки пока достаточно мало. Можно попробовать поиграться со стримингом, как было описано в недавней статье на Хабре. В Google Play есть простые приложения, поддерживающие DurovisDive и демка Cardboard. На мой взгляд, сейчас очки собирать стоит, если вы хотите написать что-нибудь сами. Под Android есть SDK от Google Cardboard. Под Unity есть плагин DurovisDive, работает с Android и iOS. Если у вас WinPhone8, то на DevCon 2014, помимо прочего, я рассказывал, как завести простейшее приложение виртуальной реальности под Unity на WinPhone8, смотреть с 14-ой минуты.
Удачного погружения! :)
Автор: DreamForger
