Думаю многие слышали про компанию Амперка, это наверное единственная российская компания, кто занимается продажей наборов на базе Ардуино.
Я знал про них давно, но как-то скептически относился к бизнесу на базе Ардуино, когда рядом находится Китай, e-bay, таобао — где можно напрямую и достаточно недорого заказать Ардуино и другие комплектующие.
Но вот к нам в хакспейс попал новый набор «Матрешка Z», и я понял, что Амперка не просто продаёт Ардуино — они делают качественные образовательные наборы по электронике для начинающих.
Что же внутри?

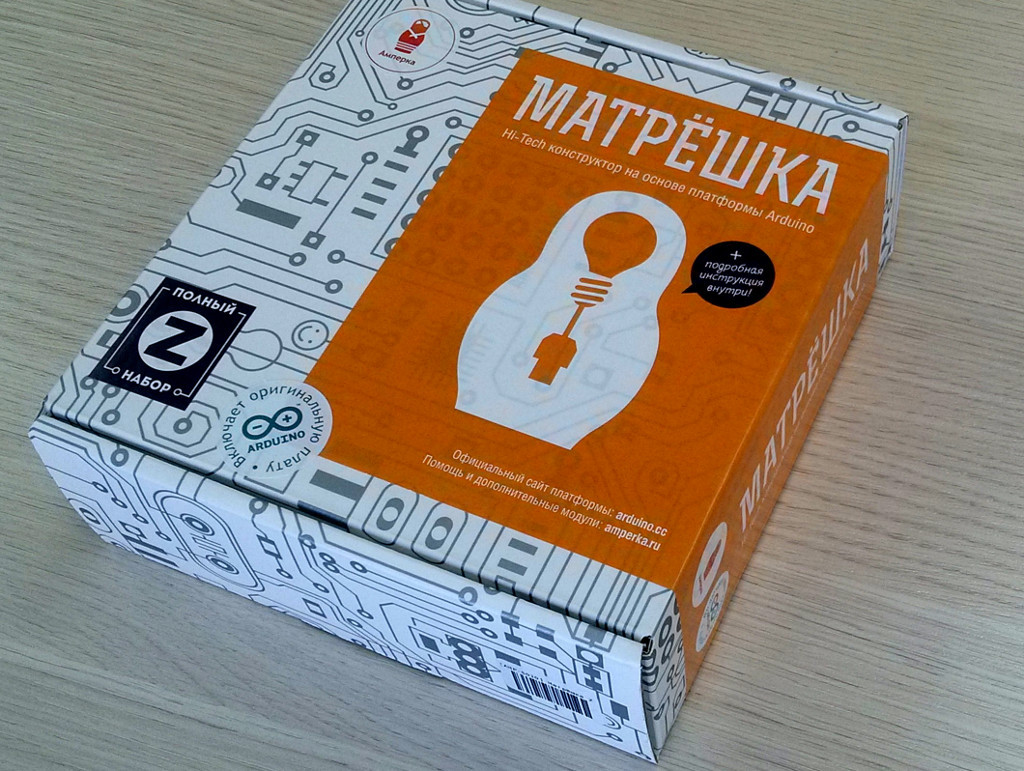

Открываем:

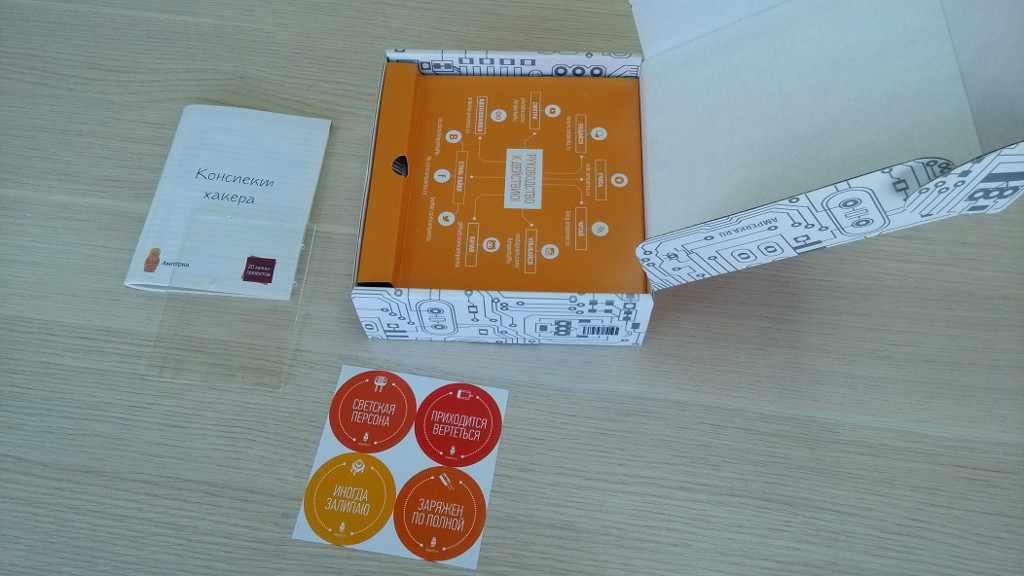

Видим наклейки, и книжку «Конспект хакера»:
Раскладываем:
обнаруживаем прозрачную акриловую подставку (она послужит основой для крепления Ардуино и макетной платы).
Небольшая инструкция:

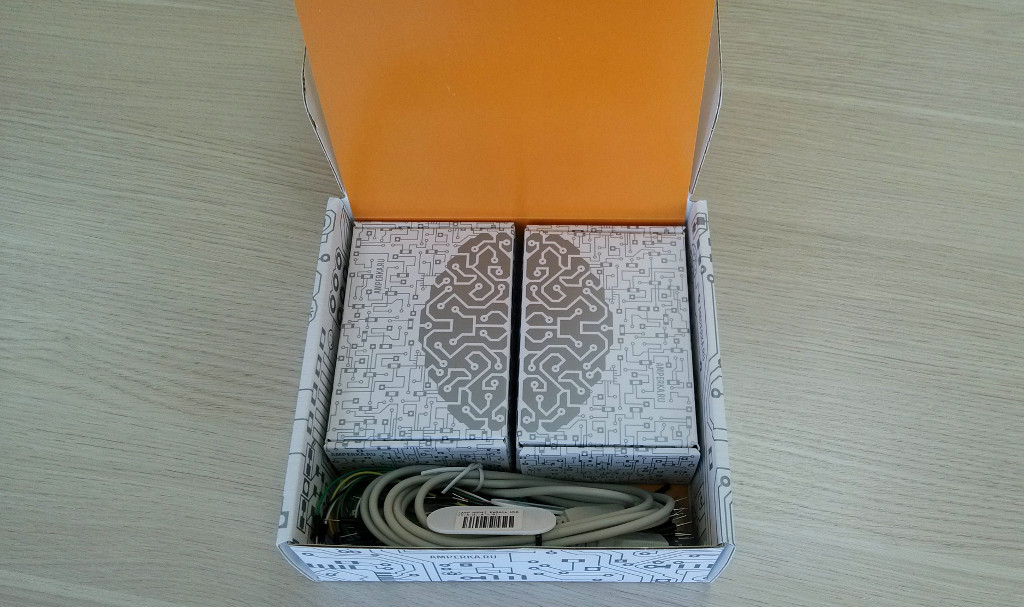

Поднимаем крышку, и видим:
конечно же то, ради чего это всё сделано — .

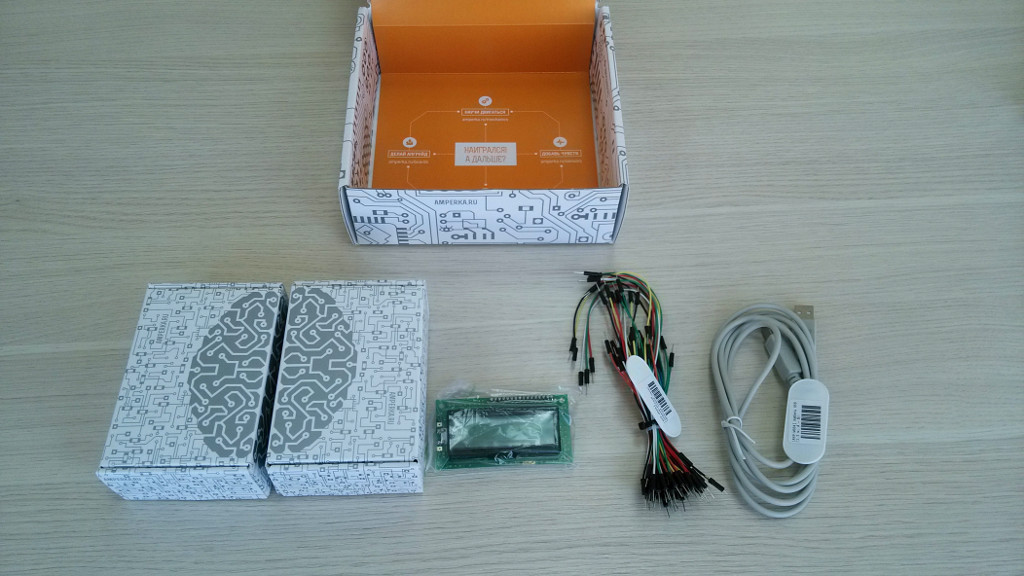

Раскладываем дальше:
видим: LCD экранчик, набор проводов для подключения Ардуино к макетной плате и USB провод для подключения к компьютеру.

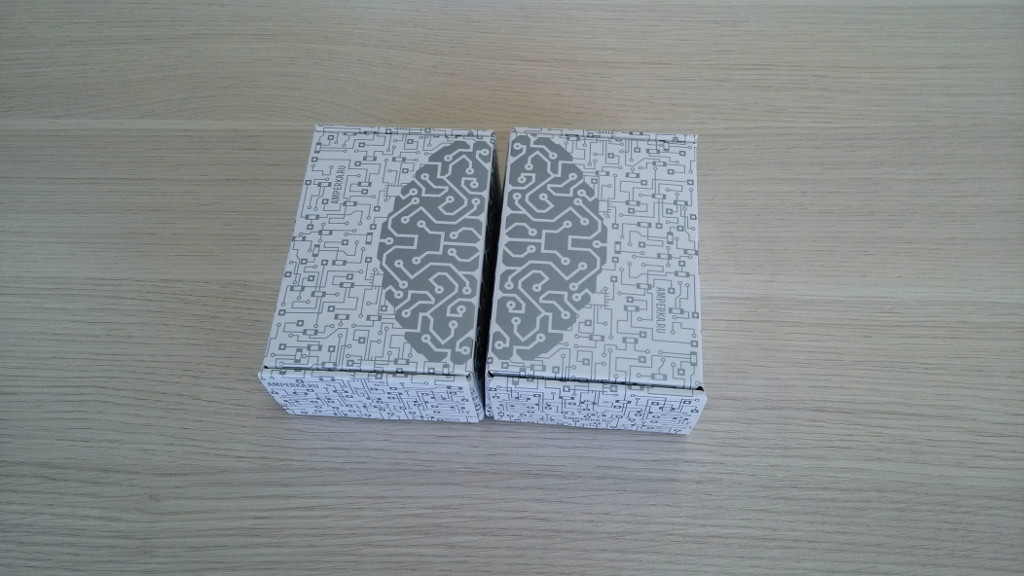

Давайте посмотри отдельно, что же у нас находится в «мозге»:
Открываем:

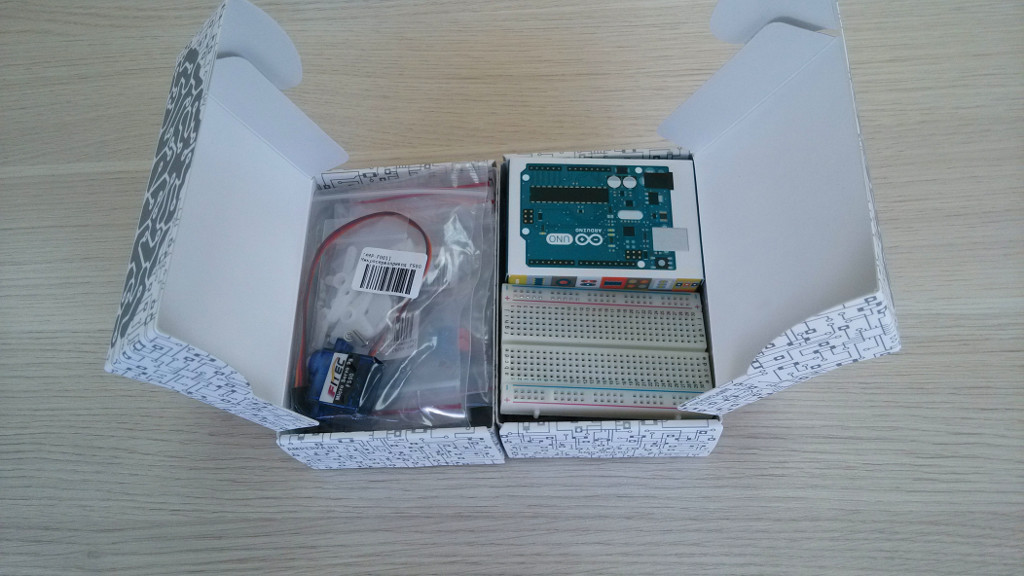

Да! Вот и наша Ардуино, беспаечная макетная плата, и все необходимые элементы для выполнения мини-проектов.
Смотрим правую коробочку, что же там внутри:
Это набор светодиодов, кнопок, резисторов и т.п. — все аккуратно упакованные.
Макетная плата — позволяет без пайки создавать схемы с соединениями. Вот каким образом соединены между собой ячейки макетки:
Откроем коробочку с Ардуино:
Это оригинальная итальянская Ардуино, таким образом покупая наборы Амперки — мы поддерживаем создателей и разработчиков Ардуино.
Разместим Ардуино и макетку на основе:
Это и есть учебный стенд, на базе которого выполняются все мини-проекты из «Конспекта хакера». Ардуино — через USB, подключается к компьютеру, на котором устанавливается бесплатное IDE для программирования. Нет необходимости в программаторах, пайке — для того чтобы получить мигающий светодиод (после распаковки набора) — потребуется всего 5 минут.

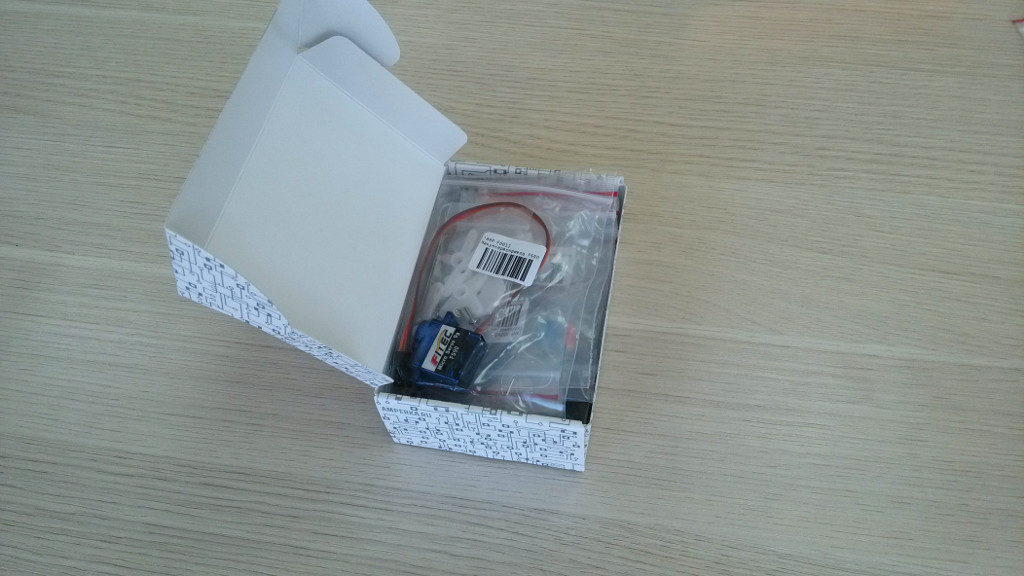

Смотрим дальше, что же находится в левой коробочке:
Раскладываем:
Видимо, что здесь есть моторчик, серво-моторчик, конденсаторы, микросхемы, транзисторы, датчик освещения, датчик температуры и т.п.

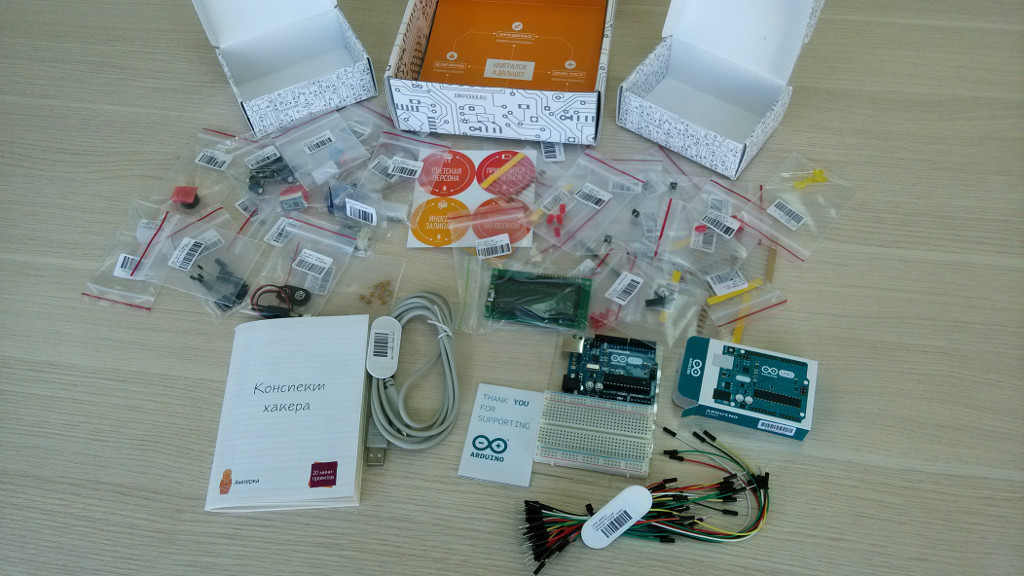

Вот полный список набора «Матрёшка Z»:
1× Монтажная площадка для Arduino
1× Макетная плата Breadboard Half
30× Резисторы на 220 Ом
10× Резисторы на 1 кОм
10× Резисторы на 10 кОм
1× Переменный резистор (потенциометр)
1× Фоторезистор
1× Термистор
10× Конденсаторы керамические на 100 нФ
10× Конденсаторы электролитические на 10 мкФ
10× Конденсаторы электролитические на 220 мкФ
5× Транзисторы биполярные
1× Транзистор полевой MOSFET
5× Диоды выпрямительные
12× Светодиоды 5 мм красные
4× Светодиоды 5 мм зелёные
4× Светодиоды 5 мм жёлтые
1× Трёхцветный светодиод
1× Светодиодная шкала
1× 7-сегментный индикатор
5× Кнопка тактовая
1× Пьезо-пищалка
1× Выходной сдвиговый регистр 74HC595
1× Инвертирующий Триггер Шмитта
1× Клеммник нажимной
65× Соединительные провода «папа-папа»
1× Кабель USB тип A — B
1× Кабель питания от батарейки Крона
1× Штырьковые соединители (1×40)
1× Мотор FA-130
1× Микросервопривод
1× Текстовый экран 16×2
1× Брошюра «Конспект хакера»
Конспект
Особенно хочу отметить книгу «Конспект хакера», в конспекте 20 мини-проектов!
Книга очень качественно сделана — приятно с ней работать. Кроме мини-проектов, там есть разделы объясняющие основы, без которых будет сложно понимать работу с электроникой.
Резистор:
Микросхема:
Что такое ШИМ:
Мини-проекты
И конечно же мини проекты, каждый проект оформлен на одном развороте, где слева приведена схема, приведен рисунок размещения элементов на макетной плате, и подключения к входам/выходам Ардуино, справа приведён скетч:
Достаточно простые:
И постепенно усложняя, до таких проектов:
Так же есть проекты по измерению температуры, передачи данных на компьютер (метеостанция) и т.п.
Все мини-проекты представлены в разделе Вики на сайте Амперки.
Сколько стоит и где купить
Теперь самое интересное — сколько это стоит? Цена набора Матрешка Z — 3990 руб, купить можно здесь (и кстати, для читателей Хабра, компания Амперка предоставила купон-скидку — HABR14).
3990 руб много это или мало?
Возможно для опытного человека, кто сам занимается электроникой — это будет много — т.к. он сам может всё это купить в ближайшем магазине радиотовары — а информацию найти в интернете.
Но для начинающего человека, кто первый раз видит Триггер Шмитта, или Ардуино, кто хочет научиться работать с электроникой (и не тратить время и нервы на посещение радиомагазинов) — это будет самое то, чтобы пару месяцев (самому, или с ребёнком) посвятить изучению электронике, и лично сделать несколько проектов.
Это вложение в знания, это старт для изучения этой интересной области — как электроника, и робототехника. С этой точки зрения 3.9 тр совсем не много (это цена бюджетного телефона).
Хочется, чтобы такого качества образовательные наборы появлялись в наших школах, хочется чтобы их дарили на дни рождения — тогда будет больше образованных и заинтересованных в техническом творчестве людей в нашей стране.
Автор: nemilya
