Имея патологическую тягу к сантехнической фурнитуре никак не могу приучить себя использовать ее по прямому назначению. Всегда в голову лезут идеи, что сделать из труб, фитингов и переходников так, чтобы уже никогда не использовать их в сантехнике. Так получилось и в этот раз. Делаем высоковольтный генератор Тесла на сантехнической фурнитуре.
Почему такой выбор? Все очень просто. Я сторонник элегантных и хорошо повторяемых технических решений. Минимум слесарки, доводки, допилки, доклепки. Жизнь должна радовать легкостью решений и изяществом форм.
Что понадобится?
В магазине оказалось все в наличии и покупка заняла буквально несколько минут.

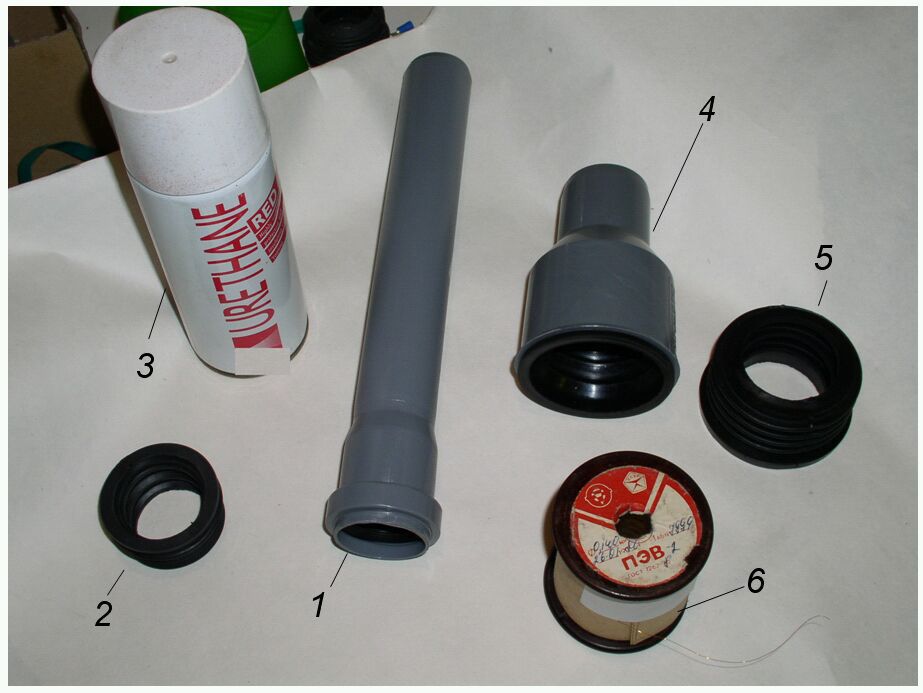

На снимке все, что необходимо. Привожу оригинальные названия c магазинных этикеток
1. Труба 40x0.25м
2. Переходник кольцо на трубу 40мм
3. Лак высоковольтный (был в арсенале)
4. Муфта переходная на гладкий конец чугунной трубы на 50мм
5. Резиновая манжета на 50мм
6. Медный провод 0,14мм ПЭВ-2 (из старинных запасов)
Стоимость всей фурнитуры около 200 рублей. При покупке лучше выбрать магазин побольше, чтобы не объяснять охранникам и менеджерам зачем вы соединяете несоединяемые элементы с друг другом и как вам помочь найти то, что вам нужно. Также нам понадобится еще несколько недорогих деталей, о которых немного позднее. Но для начала немного отвлечемся…
Катушки Тесла и все такое
О Тесла сказано много и разного, но люди в большинстве своем (в том числе и я) единодушны в своем мнении — Тесла сделал не мало для развития науки и техники для своего времени. Многие его патенты воплотились в жизнь, часть же до сих пор остается за гранью понимания сути. Но основными заслугами Тесла можно считать исследования природы электричества. Особенно высоковольтного. Тесла поражал своих знакомых и коллег удивительными экспериментами в которых он без труда и опаски управлял высоковольтными генераторами, которые вырабатывали сотни тысяч, а иногда и миллионы вольт. В этой статье я описываю изготовление миниатюрного генератора Тесла, теория которого достаточно хорошо и подробно изучена. А теперь к делу!
Что мы должны получить?
В конце концов мы должны собрать наше устройство так, как показано на фото:
Шаг 1. Намотка высоковольтной катушки

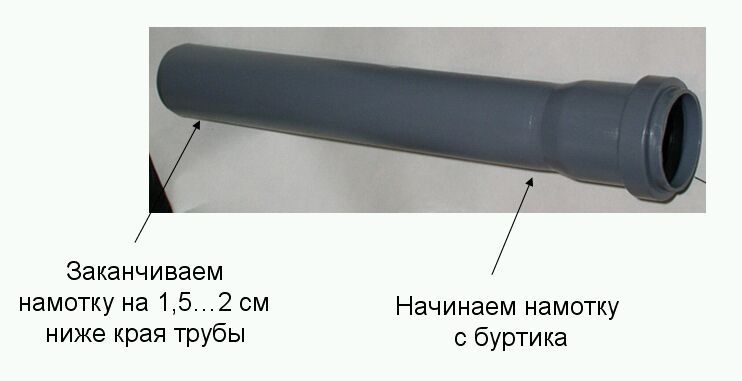

Намотку основной высоковольтной катушки проводим на трубку проводом 0.1-0.15 мм. У меня в запасе был провод 0.14 мм. Это, пожалуй, самое занудное занятие. Намотку необходимо делать максимально аккуратно, виток к витку. Можно использовать оснастку, но я намотал катушки вручную. Кстати, я всегда что-то делаю минимум в двух экземплярах. Почему? Во-первых навык. Второе изделие получается просто конфеткой, да и всегда найдется человек, который начнет клянчить устройство (подари, продай, дай попользоваться и т.п.). Отдаю первое, второе остается в коллекции, глаз радуется, дружба крепнет, гармония в мире возрастает.
Шаг 2. Изоляция высоковольтной катушки
Следующий важный шаг — изоляция высоковольтной катушки. Не буду говорить, что катушку надо 20 раз пропитать воском, оборачивать лакотканью или применять вываривание в масле. Все это колчаковские подходы. Мы люди современные, поэтому используем высоковольтный лак (см. первое фото. марку лака не указываю, можно погуглить) и широкую термоусадку. Лаком покрываем в два — три слоя. Сушим слой минимум 20-30 минут. Лак наносится прекрасно. Результат великолепный! Катушка становиться просто вечной! Стоимость лака не велика. Триста рублей баллон. Думаю, хватит на десяток подобных устройств. НО!!!
Лак оказался ОЧЕНЬ ТОКСИЧНЫМ! Буквально через минуту у меня разболелась голова и началась рвота у кота. Работу пришлось остановить. Помещение срочно проветривать, нанесение лака остановить. Срочно пришлось бежать в магазин. Мне купить пиво, а коту молока, чтобы оправиться от отравления:
По хорошему нанесение лака необходимо проводить под вытяжкой, но (после спасения себя и кота) я делал это на улице. Благо погода располагала, не было ветра и пыли, а дождь не лил. Затем необходимо надеть широкую термоусадку и усадить катушку термофеном. Делать это необходимо аккуратно, с середины к краям. Должно получиться плотно и ровно.
Шаг 3. Изготовление индуктора и сбор всей конструкции

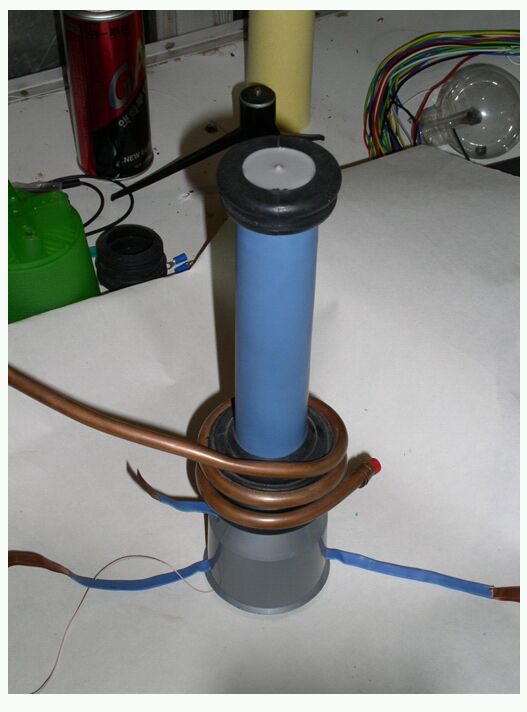

Пожалуй, самая ответственная часть генератора. Я анализировал многие конструкции подобных устройств и многие авторы делают одну и ту же ошибку. Во-первых, используется достаточно тонкий провод, во вторых, нет равномерного и существенного (не менее 1 см) зазора с высоковольтной катушкой и используется много витков. Это совершенно не нужно. Достаточно 3-х витков в первой трети высоковольтной катушки. Для индуктора используем полую медную отожженную трубку диаметром 8 мм, что обеспечивает минимальную индуктивность и просто великолепные характеристики генератора при эксплуатации. Три витка наматываем на резиновую манжету в пазы. Чтобы трубку не заламывало — наполните ее плотно мелким песком. После аккуратно высыпьте песок. После сбора всей конструкции все должно выглядеть как на фото:
Медная трубка, пожалуй, самая дорогая позиция в этой самоделке. Аж целых 150 рублей. Куплена также в хозмаге.
Некоторые тонкости...

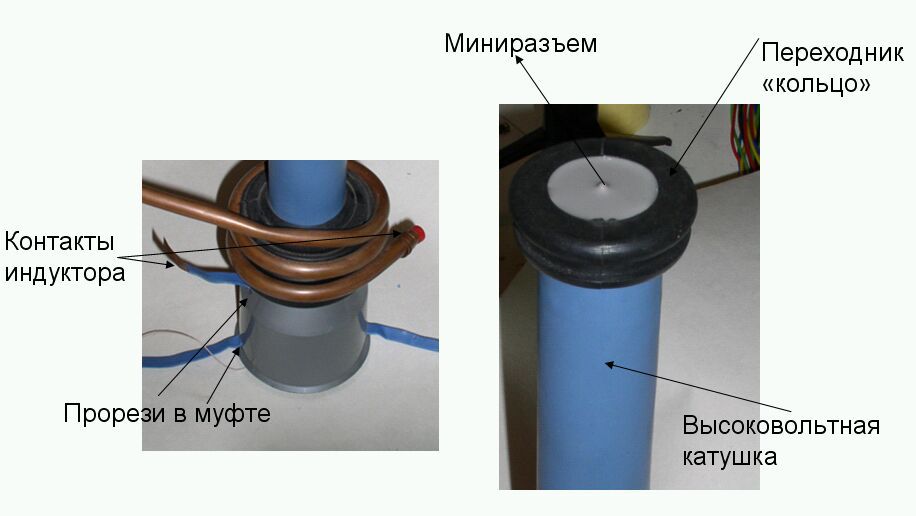

Тонкости связаны с конструкцией контактов индуктора. Они выполнены из отожженной медной полосы и закрыты термоусадкой. Это обеспечивает минимальную индуктивность конструкции, что является очень важным. Контакты спрятаны внутри муфты. Все соединения должны быть как можно короче и выполнены широкими медными лентами, что снижает различные потери. На верх устройства одеваем переходник-кольцо, которое прижимает медный круглый контакт, на который припаян верхний вывод высоковольтной катушки. Конструкция вверху подлита жидкой резиной. В центре выведен мини-разъем.
Шаг 4. Подключение и испытание генератора
Существует примерно 2 миллиона способов запитать подобное устройство. Остановимся на самом простом — с помощью схемы, изображенной на данном рисунке:
Понадобится пара резисторов, конденсатор, транзистор. Номиналы указаны. Высоковольтная катушка здесь L2, а индуктор — L1. Знающий читатель увидел, что данная схема известна как «качер» и она, якобы, обладает уникальными свойствами. Стоит только правильно ее подключить (только, правда, никто не знает как) и она чуть ли не начнет извлекать космическую энергию. Но на самом деле удивительного в ней ничего нет. Это генератор, где транзистор работает в режиме лавинного пробоя, обеспечивая приличные фронты нарастания тока. Его можно сравнить с разрядником, только нет искр и запаха азона. Здесь достаточно точно на мой взгляд рассказано об этой схеме. Транзистор необходимо устанавливать на радиатор. Ресурс схемы, думаю, не большой, но учитывая дешевизну транзисторов и срочность желания увидеть результат это уже не в счет.

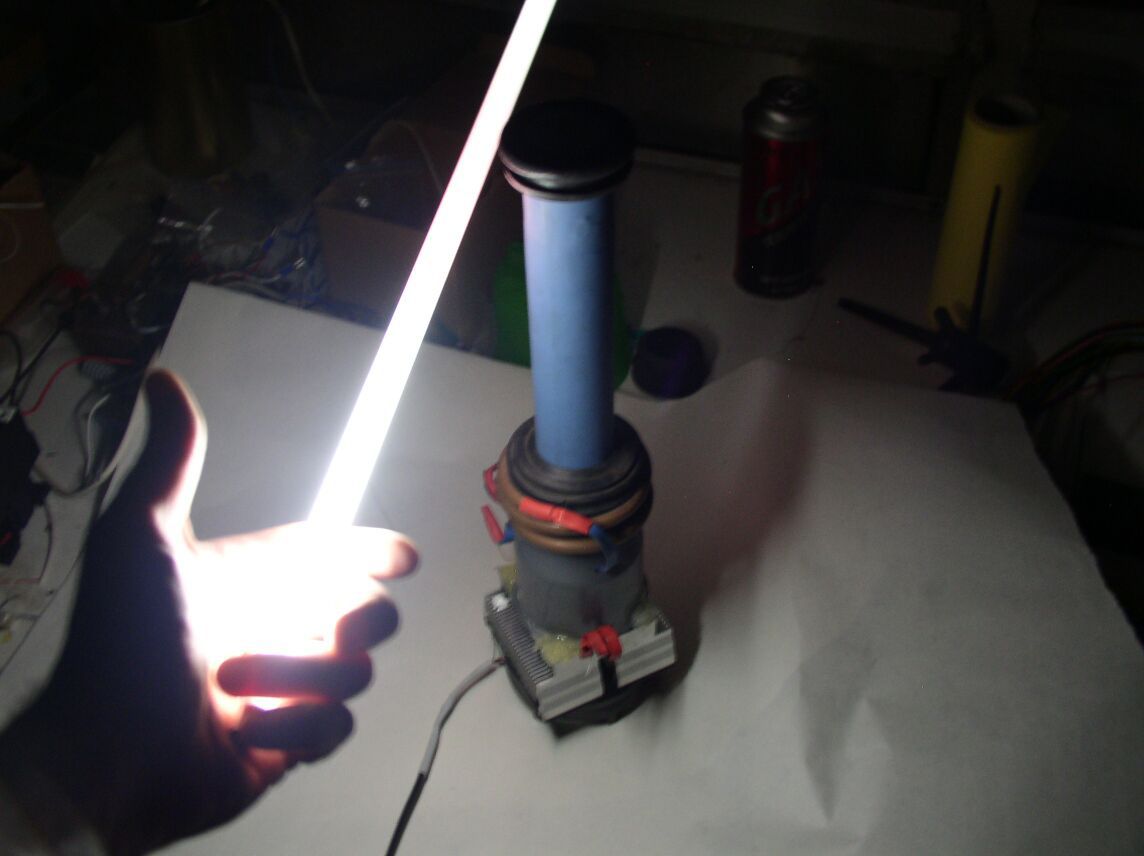

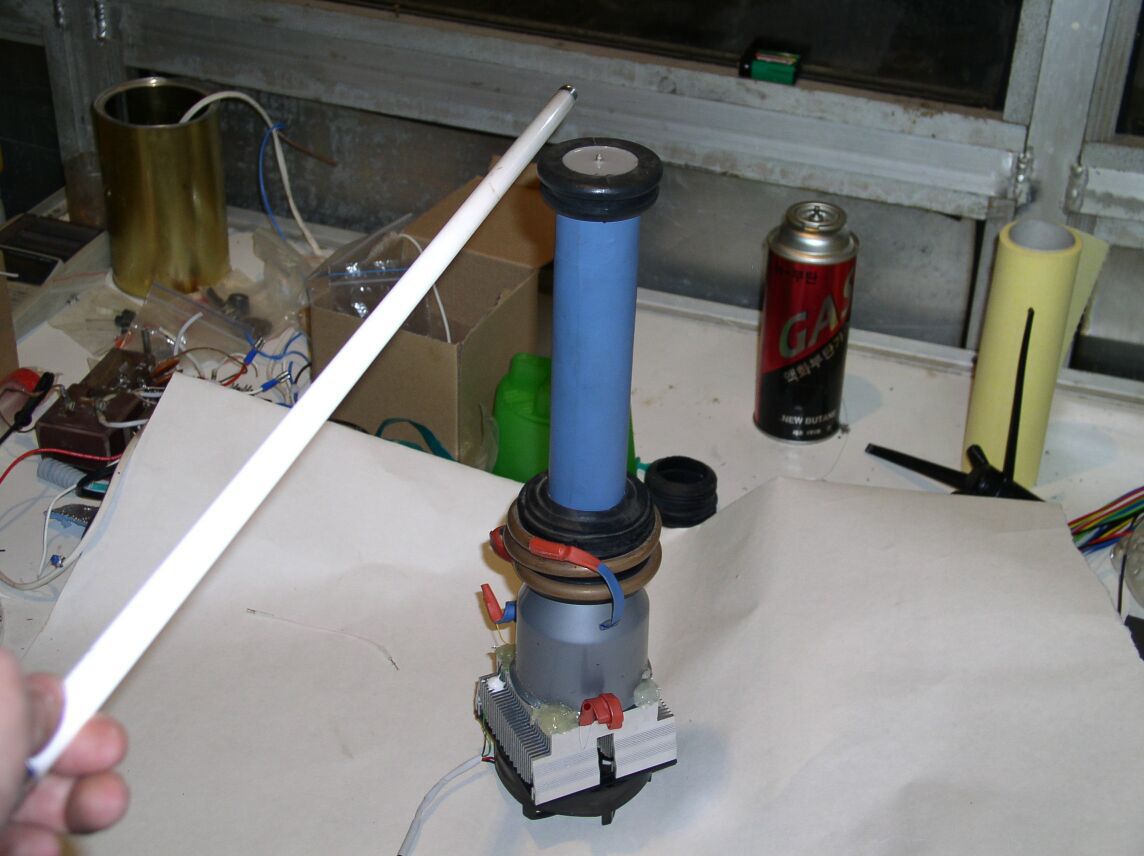

Если все собрано верно, схема заработает сразу. Если генерации нет, то переключите контакты индуктора наоборот. У меня заработало сразу. Генерация начинается с 3-4 вольт. На 6 вольт генерация устойчивая, на 12 вольт все пылает вокруг. На фото можно видеть, что вся конструкция обдувается вентилятором, так как транзистор изрядно греется, хоть и поставлен на радиатор. На удивление схема очень надежна. На 12 вольт работает часами и очень устойчиво. При выключенном свете и «дохленькой» лампочке светит ярко.
Видео работы устройства можно посмотреть здесь.
Губит людей не пиво...
Не будем забывать о безопасности. Подобные устройства в радиусе до 2-3 метров могут легко вывести из строя тонкую электронику, такую как мобильный телефон, электронные часы на руке и т.п. На человека высокочастотный высоковольтный генератор влияет слабо из-за «скин-эффекта», но все-же будьте осторожны. Дети, коты, птицы и неуравновешенные граждане должны быть на некотором удалении от таких устройств при их включении.
Помните об этом!
Автор: Uris
