17" TFT: с помойки на стол

Привет. У многих людей скапливается куча нерабочего железа, которое не выкидывается из аутентичных соображений. Я хочу рассказать о том, как можно оживить монитор, не имея никакой специальной подготовки.
Осторожно! 23 фотографии под катом! (сжато до ~1,5Mb)

Предыстория

Очень люблю технику. Можно сказать, что у меня синдром фетишизма в этой сфере. Холю и лелею каждую планку оперативной памяти и любую другую деталь компьютера. Однако, не могу сказать, откуда у меня это чувство.
Иногда меня просят помочь отладить компьютер по самым разнообразным причинам: «не включается», «глючит», «не работает», «выбивает ошибку» — это мое любимое выражение),«сломался», «не хочет играть» и т.д. Я с радостью берусь за дело, даже если это не предполагает никакой оплаты и вознаграждения. Просто мне интересно.
Так вот недавно ко мне забрел знакомый с одним из вышеупомянутых выражений и просил починить его компьютер. Я постарался и все поправил. Об этом я напишу в другой раз. В качестве вознаграждения он отдал мне свой нерабочий монитор, который в свое время покупал и выбирал ему тоже я.

Ну я принял подарок, поставил на пол около батареи и забыл о нем. Много ль, мало ли времени прошло, не знаю. Тем временем в соседней комнате живет друг, фотограф. Пользуется нетбуком. Сегодня купил себе превосходный Nikon D300s и каждые пять минут приходит ко мне, чтобы посмотреть на моем мониторе свежую изящную фотографию. Вот это как раз и было толчком заглянуть в середину нерабочего монитора, чтобы подогнать его к нетбуку.

Монитор как монитор, но не работает

Предмет: монитор TFT LG Flatron L1735TR
Симптомы: не включается, сигнала нет, лампочка не горит.
Что случилось: выключился и не включается.
Предварительный диагноз: умер.
Назначение: разобрать и пристально вонзить свой взор во внутренности.

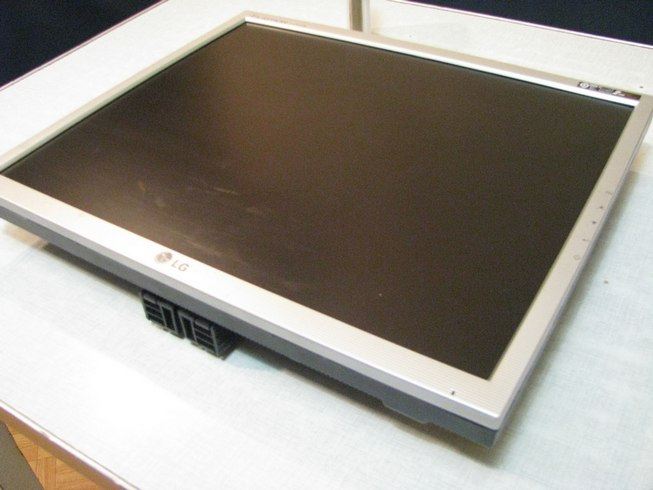

Итак, «поломанный монитор выглядит так же как новый».

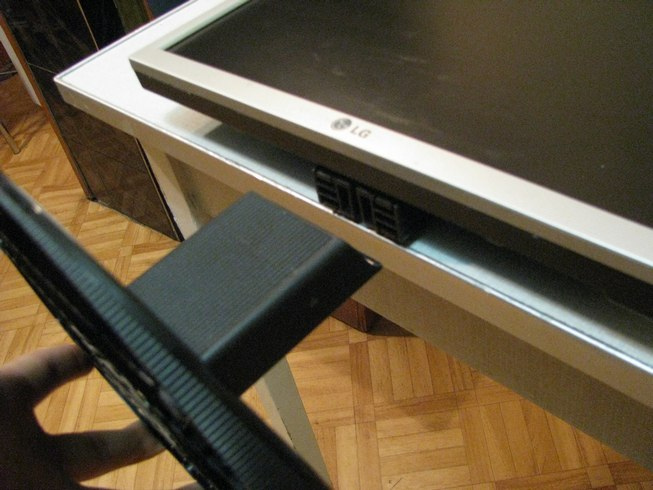

Для удобной работы рекомендую снять подставку

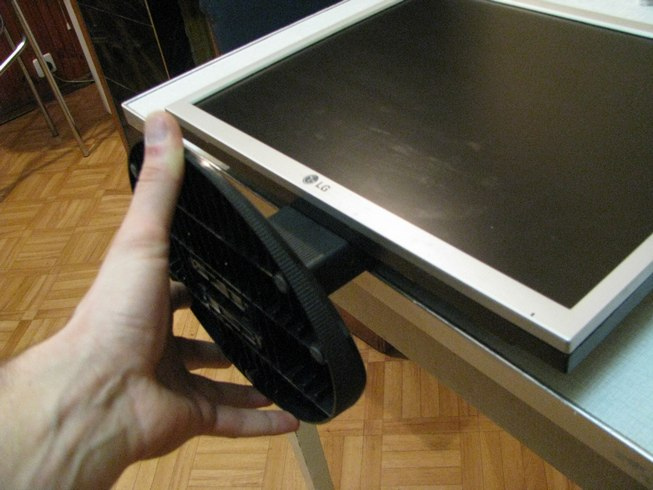

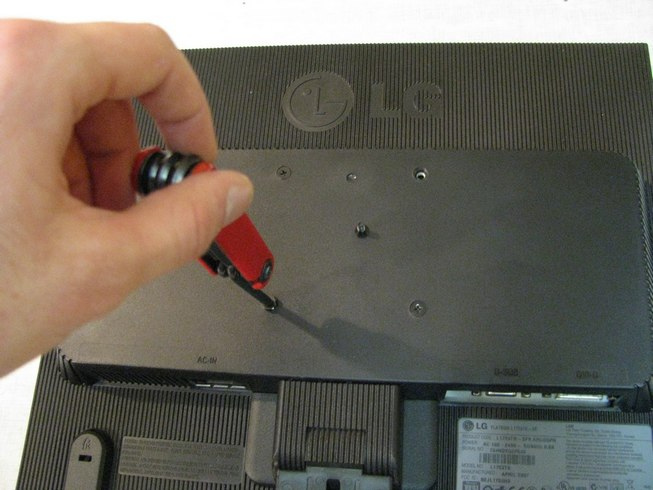

Вот таким образом она снимается на этом мониторе

Дальше нужно нежно отковырять переднюю панель

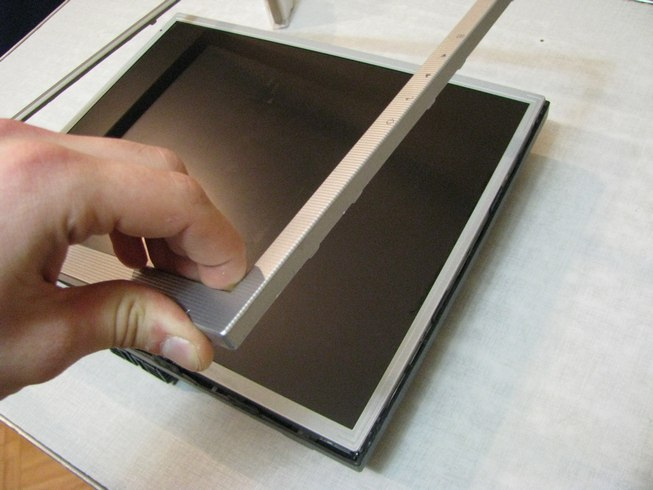

… и убираем ее в сторону

Раскручиваем какие-то болтики

Осторожно поднимаем крышку

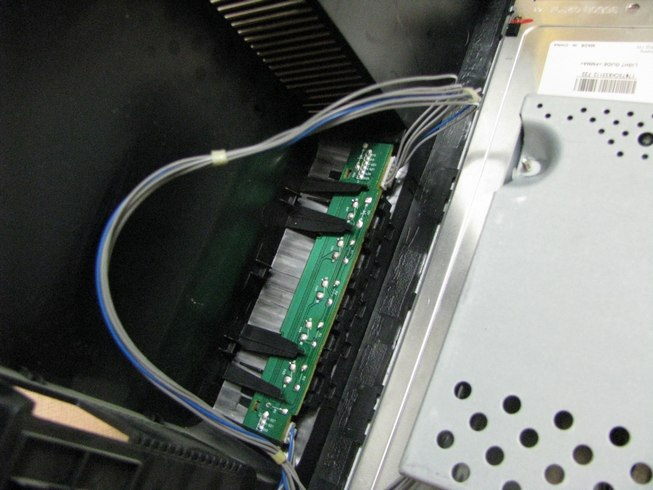

Отстегиваем шлейф от панели управления, чтобы крышка не болталась и не мешала нам на столе

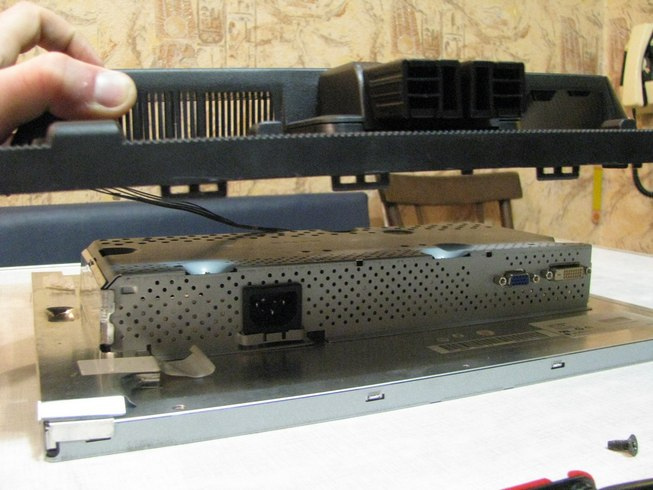

Добрались до начинки, убрав всю кетайскую пластмассу

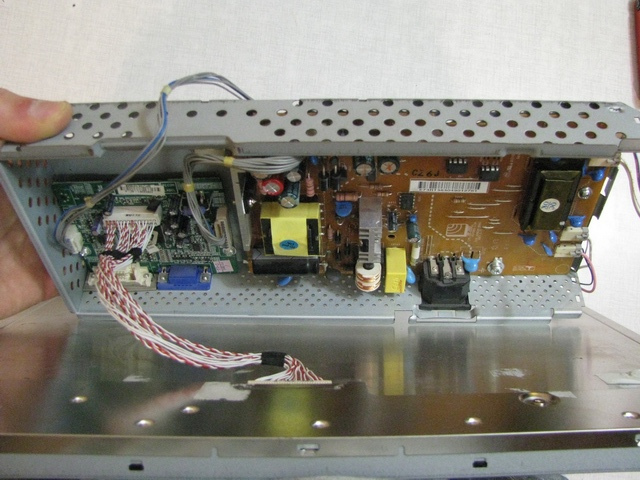

Осторожно приподнимаем коробку (на некоторых моделях она надежно закреплена болтиками, в моем случае там был километр скотча)

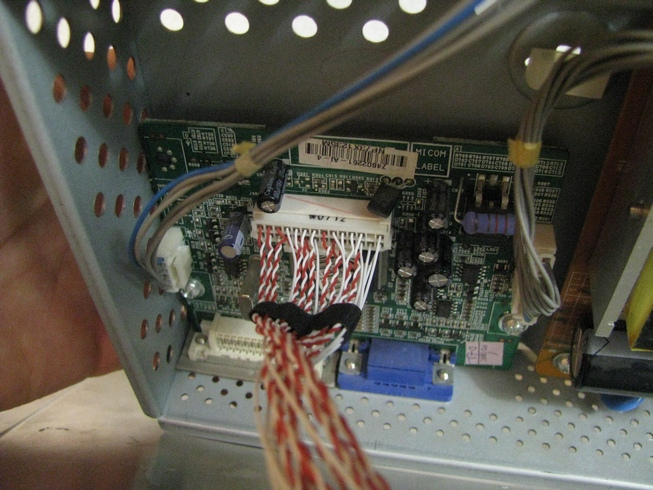

И дальше пошла жара! дергайте все провода направо и налево. Но запоминайте. Сначала рекомендую выдернуть шлейф матрицы.

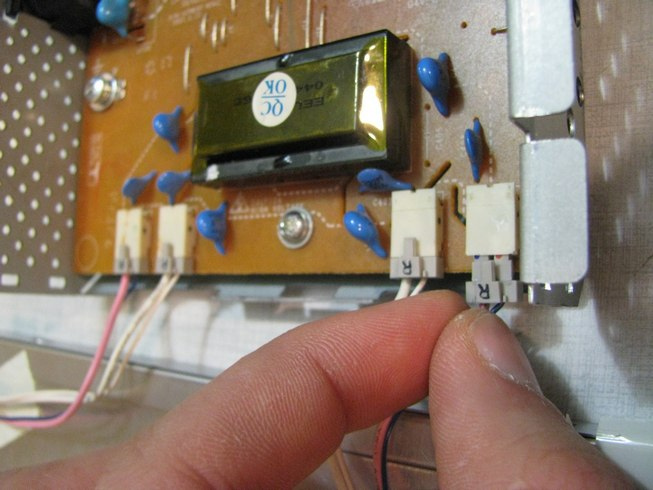

Дальше лучше отстегнуть подсветку. Там главное не перепутать потом. Все штырьки похожие. Лучше сфотографировать.

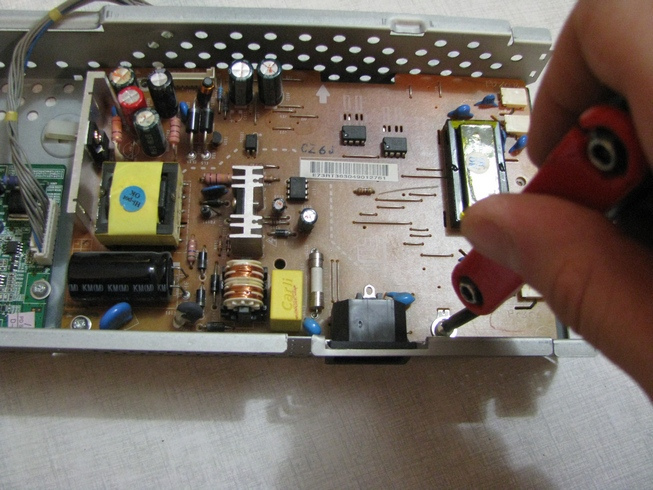

Дальше откручиваем плату блока питания монитора от платформы.

Начинаем искать что-то подозрительное

И находим !!!111

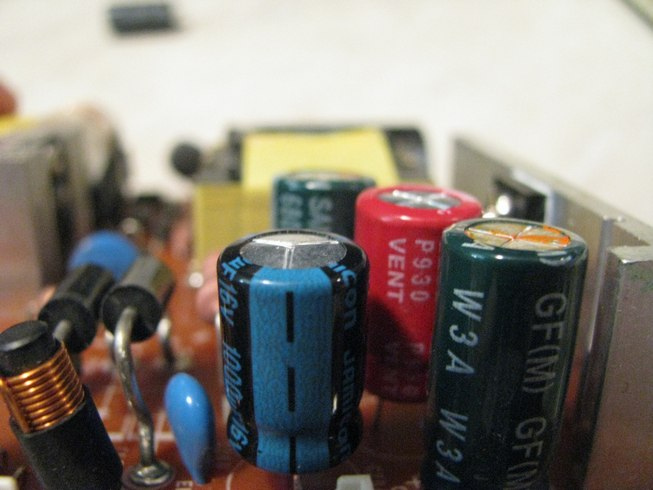

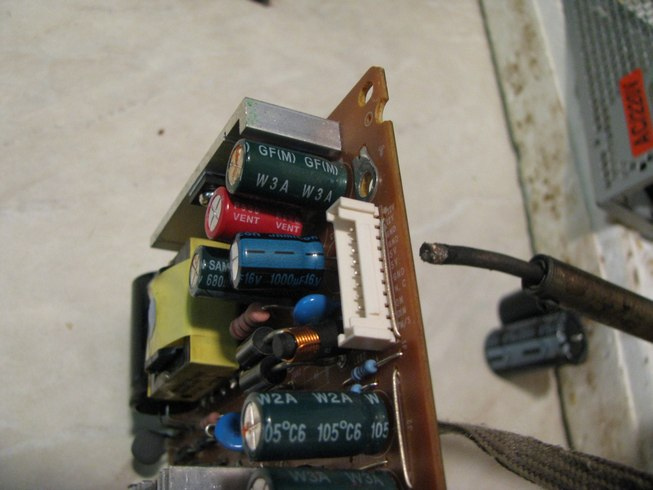

Обнаруживаем беременный конденсатор и выпаеваем его

Нужно найти вот такую деталь с параметрами в моем случае 16V 1000мкф и 105 градусов

За неимением запаса такого хлама я нашел древний БП от компьютера и выпаял из него похожий конденсатор. Он лишь немного похож, рекомендую так не делать. Чтобы увеличить вероятность удачной концовки, найдите на радиорынке «правильный» кондер.

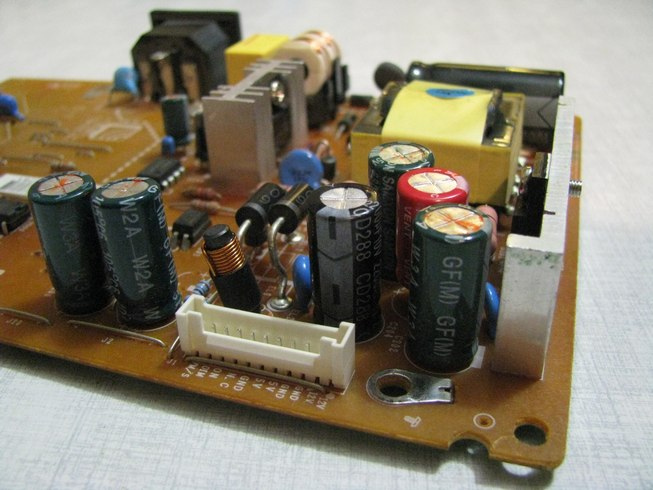

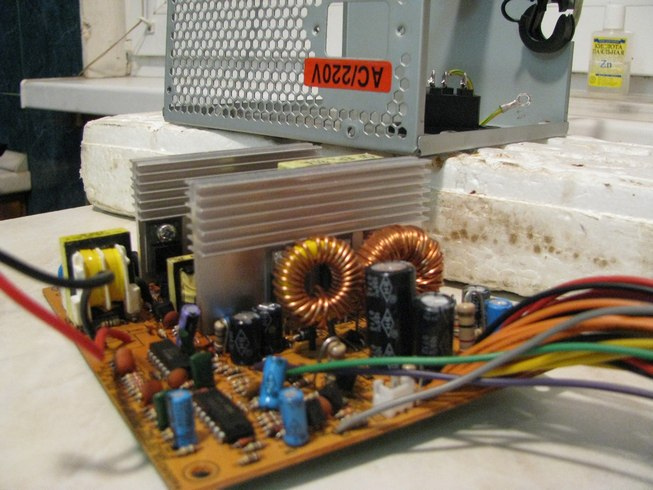

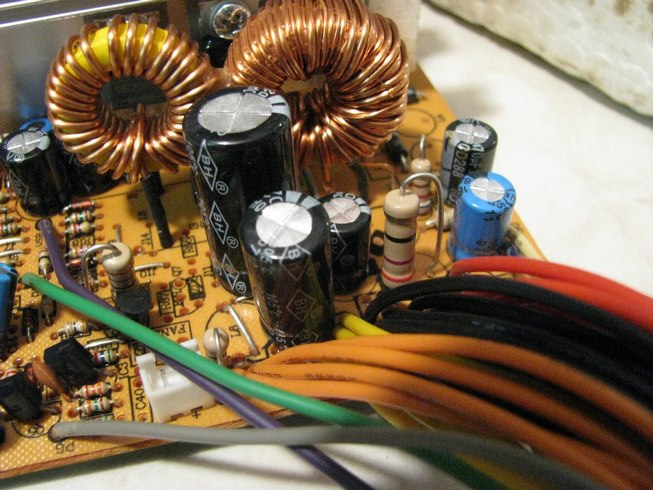

Обнаруживаем конденсаторный блок и выискиваем подходящий

Теперь дело снова обстоит около паяльника. Берем конденсатор и паяльник в культяпки и впаиваем его на место. ОСТОРОЖНО!!! соблюдайте полярность. Если будете внимательны при выпайке, увидите как все конденсаторы припаяны, + к +, — к — . Я выбрал кондер 2000мкф и 10V. Слегка отличается, но не критично. Получаем «новенький» БП от монитора

Все! Теперь все аккуратно собираем в кучу. Так же как разбирали, только в обратной последовательности. Засовываем БП на платформу и прикручиваем. Затем одеваем все шлейфы: матричный, шлейф питания, подсветку. Затем закрепляем коробку на матричной платформе и собираем все в пластиковую оболочку по горячим следам.
Я был искренне рад, когда увидел, что лампочка загорелась при подаче напряжения из сети

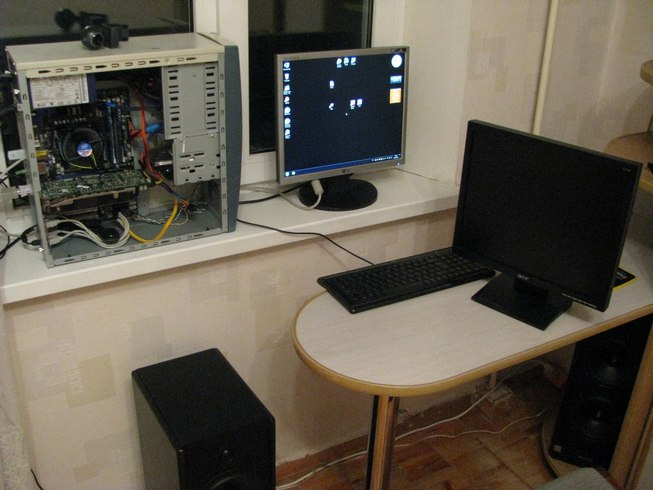

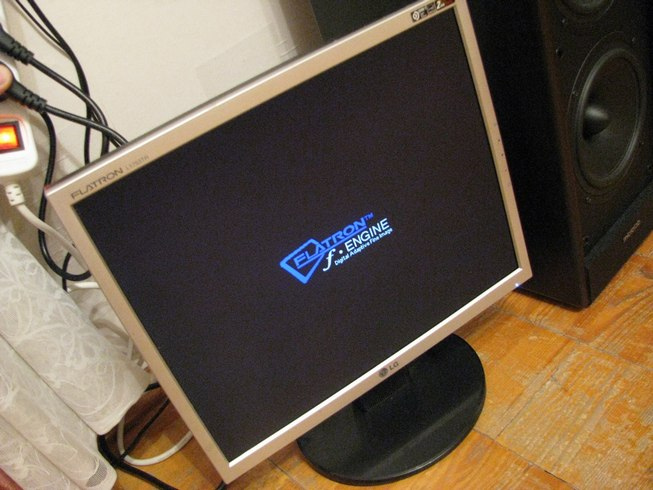

И вот он в абсолютно рабочей форме в рабочем положении

Итог

Слишком подробный фотоотчет получился. Но я уверен, найдутся люди, которые никогда не заглядывали в монитор и с интересом просмотрят все это. Еще хочу отметить, что не любой монитор можно починить перепайкой конденсаторов. Поломок бывает огромная куча. Это лишь 30 процентов неполадок с мониторами. Так что не огорчайтесь, если ваш телек не получится воскресить.

Спасибо.

Автор: Kalpazan
