Если вы хоть раз пробовали паять BGA-чипы дешевым термофеном, наверняка сталкивались с проблемами перегрева плат и неравномерного потока воздуха. Когда я стал заниматься ремонтом электроники (напомню, это хобби, не основная работа), у меня была дешевая станция 858D. Потом по случаю приобрел более профессиональную и дорогую AOYUE Int968. По сравнению с предыдущей — небо и земля, все нравилось. Но это только сначала. А вот со временем у меня появились поводы для недовольства, о них скажу ниже. В итоге решил купить профессиональную — выбор пал на QUICK 861DW. В этом посте расскажу, почему она стоит своих денег, чем лучше бюджетных аналогов и покажу пример работы с ней.
Почему решил поменять инструмент

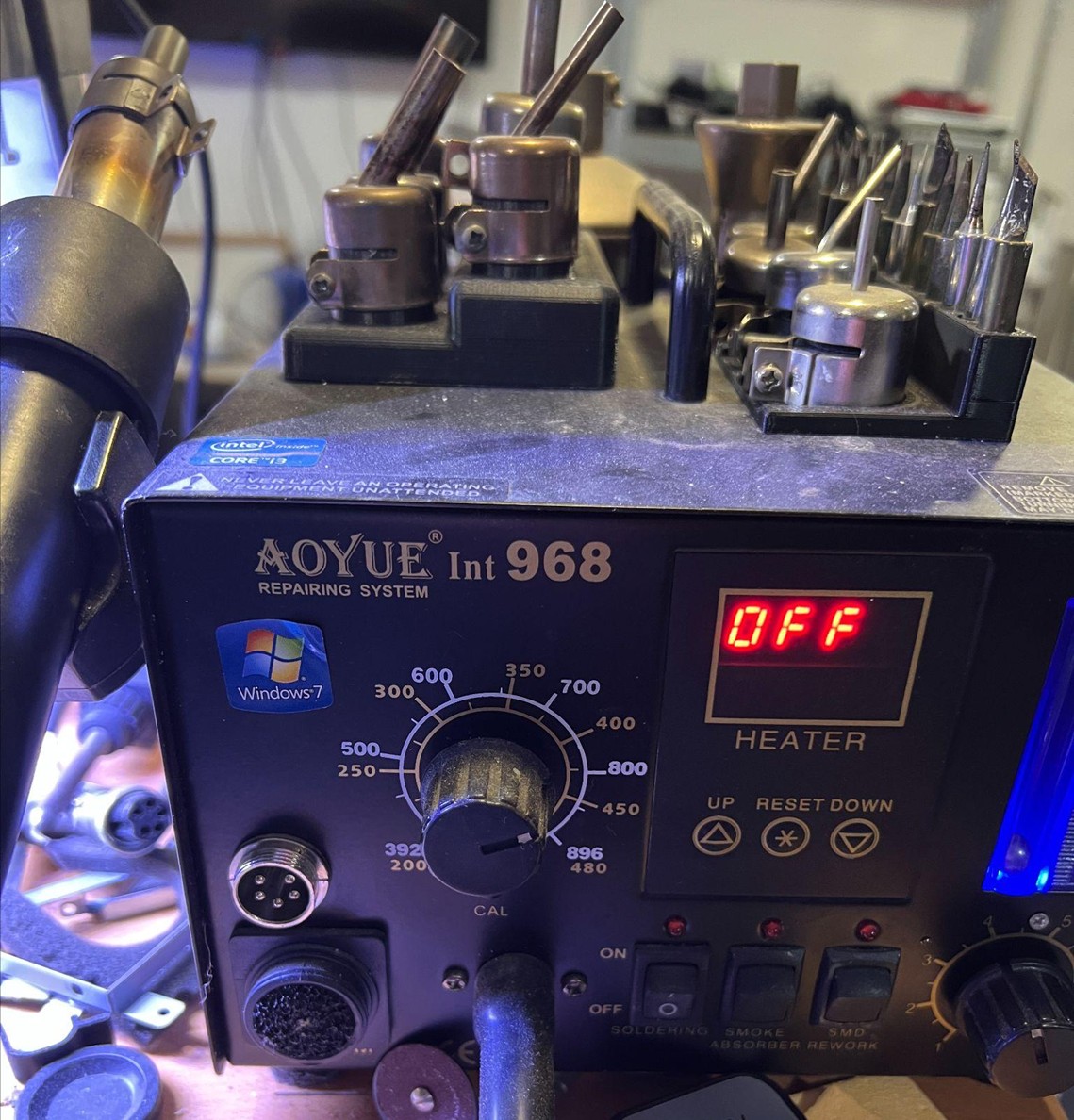

Сразу расскажу про AOYUE Int968, чтобы было понятнее, что за зверь. Эта станция — гибридная, с функциями термовоздушного фена и паяльника. Задумывалась она как удобный инструмент «все в одном», но получилось не совсем так, даже несмотря на встроенный дымопоглотитель.
Вот характеристики девайса:
-
Мощность: общая — 550 Вт; паяльник — 50 Вт (на разных сайтах указано от 35 Вт до 70 Вт); фен — 350 Вт.
-
Температурный диапазон: от 100 до 480 °C.
-
Размеры: 124 × 187 × 249 мм.
-
Вес: 4,04 кг.
-
Тип фена: компрессорный.
-
Скорость воздушного потока: 28 л/мин.
В целом хорошая станция для любителя, если не нужно выполнять слишком тонкую работу, вроде замены коннекторов для шлейфов или чего-то подобного. Как я ни пытался подстроить параметры температуры и скорости потока, нормально поменять получалось не всегда. Иногда коннектор оплавлялся, но так и не отпаивался. Временами повреждался уже новый, при установке. Это происходило далеко не всегда, но, понятно, настроение портило. Одна из причин — настройки. Скорость потока регулировалась немного странно: вот он вроде на максимуме, пара плавных движений колесиком настройки, и все — уже минимум. В итоге постепенно привык.
Но есть еще один недостаток. Шумит станция как паровоз. Когда я ее включал, то шум было слышно (хотя и немного) даже в дальней комнате дома. Децибелы я не замерял, но, поверьте, она громкая, особенно на охлаждении. Во время работы станция еще и вибрирует, причем сильно. Вибрировал стол, микроскоп на нем и я — уже от негодования. Из-за вибрации регулярно скатывались по столешнице инструменты — от жал паяльника до насадок термофена.
Солидный недостаток — маломощный паяльник. Несмотря на его размер, полигоны прогревались не особо хорошо. Правда, я и не использовал его в качестве основного инструмента, есть у меня паяльники гораздо лучше. А еще как-то приобрел термопинцет, но из-за малой мощности канала он не пригодился. Так и лежит почти не тронутый. Паяльник я стал использовать для плавки пластика — восстановления гнезд для шайб в крышке ноутбуков и других подобных целей.
И последнее: AOYUE Int968 — ну очень тяжелая, в документации говорится, что она весит около 5,5 кг, но при необходимости куда-то ее перенести складывалось впечатление, что вес гораздо больше.
Не хочу сказать, что станция ужасная — с ее помощью я перечинил не один десяток электронных девайсов. Вполне годный любительский инструмент, притом не сказочно дорогой. Но недостатки, особенно вибрация и шум, стали надоедать. В один прекрасный момент я сказал себе: «Хватит это терпеть! Пора выбрать новую модель». Ею и стала QUICK 861DW.
Что это за чудо техники?
Приобрел я ее буквально с месяц назад, и за прошедшие несколько недель получил массу положительных впечатлений. Сначала покажу характеристики, которые сильно отличаются от AOYUE Int968. Судите сами:
-
Мощность: 1 000 Вт.
-
Диапазон температуры: 100–500 °C.
-
Воздушный поток: 1–120 л/мин.
-
Тип настройки: кнопки.
-
Дисплей: цифровой.
-
Режимы работы: 3 предустановленных канала.
-
Тип нагревателя: керамический.
-
Время нагрева: менее 3 секунд до 350 °C.
-
Отключение: автоматическое при установке в держатель.
-
Напряжение: 220–240 В.
-
Габариты: 188 × 245 × 135 мм.
-
Вес: около 3,65 кг.
Теперь предлагаю пройтись по нескольким возможностям станции, которые важны для любого мастера или DIY-энтузиаста — хоть с опытом, хоть новичка. Здесь есть пара критических моментов.
Скорость разогрева
Большинство бюджетных и не очень станций требует около 15–30 секунд, чтобы достичь рабочей температуры. Терпимо, если вы паяете изредка, но когда за день приходится менять десятки компонентов, такие задержки раздражают. Вот реально — сидишь и ждешь, пока фен нагреется. Потом остывает, затем повторяем цикл.
QUICK 861DW разгоняется до 350 °C всего за три секунды. И это не реклама — реально так и есть.
Стабильность температуры
Недорогие термофены часто страдают от скачков температуры: выставил 300 °C, но через пару секунд на выходе уже 270 °C, а потом вдруг 320 °C. Такое поведение губительно для работы с чувствительными компонентами, особенно с BGA-микросхемами.
QUICK 861DW поддерживает температуру с погрешностью не более ±1 °C. Это достигается за счет мощного керамического нагревателя и системы автоматической стабилизации. Греет ровно, плату не перегревает.
Спящий режим и другие возможности

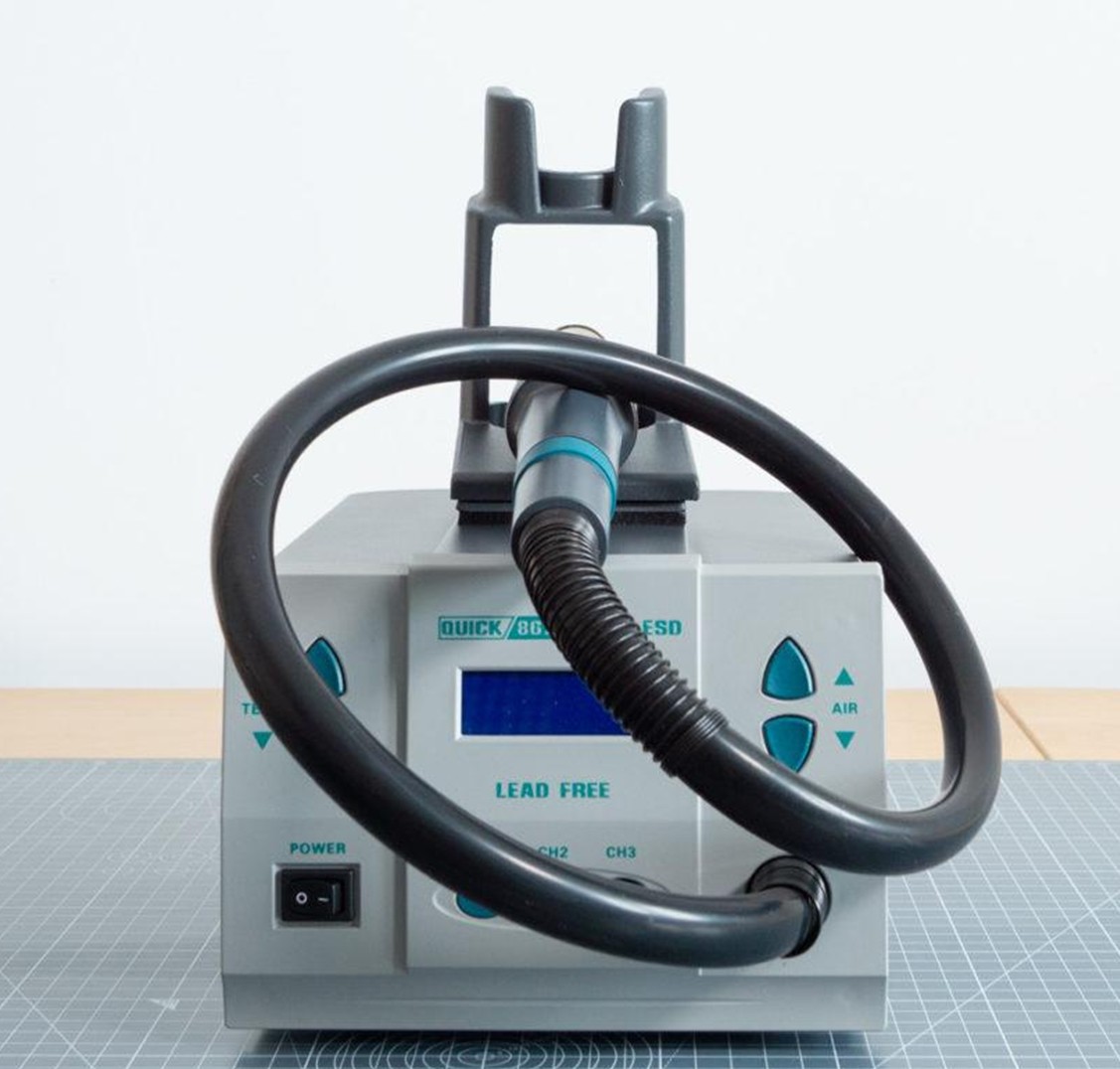

Удобный держатель: можно просто поставить фен — и он автоматически отключится, запустив охлаждение. Как только снимаешь ручку, работа возобновляется.
Низкий уровень шума
Кажется мелочью, но когда работаешь несколько часов подряд, все нюансы становятся важными. В QUICK 861DW есть тихий вентилятор — не раздражает постоянным гулом, как дешевые станции. Чтобы уменьшить шум и вибрацию, воздушный компрессор установлен на резиновых антивибрационных креплениях.
Насадки

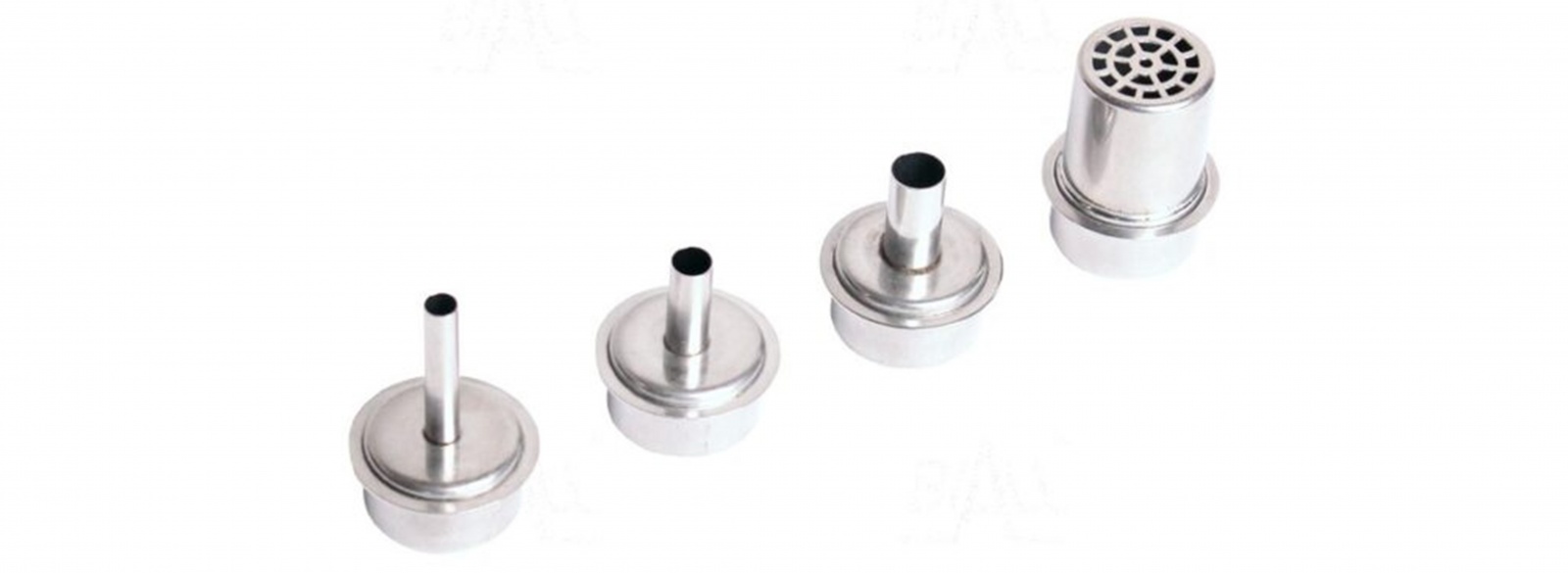

Quick 861DW поставляется с четырьмя насадками разного размера. В подставке есть инструмент, облегчающий замену. Достаточно зацепить установленную на ручку насадку за край металлического элемента и немного покачать, чтобы снять ее. Ну а потом надеть новую. Никаких винтов или резьбы, так что можно менять за секунды.
Пользовательский интерфейс

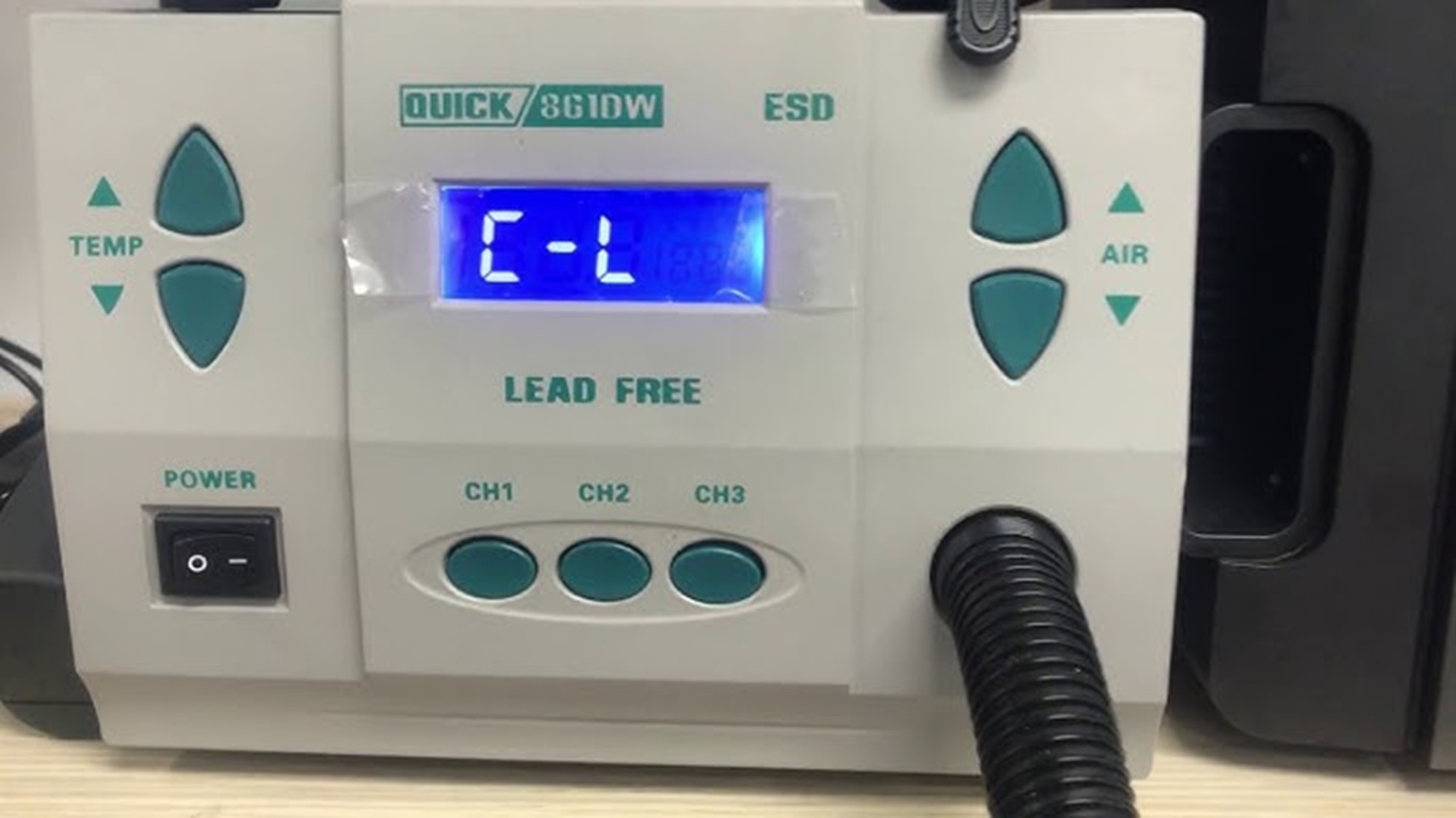

Настройка Quick 861DW — простая и понятная. Слева на корпусе находятся кнопки для увеличения и уменьшения температуры, а справа — еще пара для настройки параметров потока.
Температура регулируется с шагом в 1 градус, а поток воздуха — с шагом в 1 литр в минуту, в диапазоне от 1 до 120 л/мин. У Quick 861DW есть три канала для сохранения предустановок. Это удобно, если вы часто работаете с одними и теми же настройками и хотите быстро переключаться между ними.
Что насчет работы
На мой взгляд, эта станция позволяет выполнять все операции быстрее и безопаснее для платы. Тут хорошая мощность и точная регулировка параметров, так что работа с компонентами идет быстро и беспроблемно. Для обзора я решил снять два крупных чипа — процессор Intel Atom x5-Z8350 и чип памяти Samsung K3QF2F20DA (2 Гб мобильный модуль ОЗУ LPDDR3).

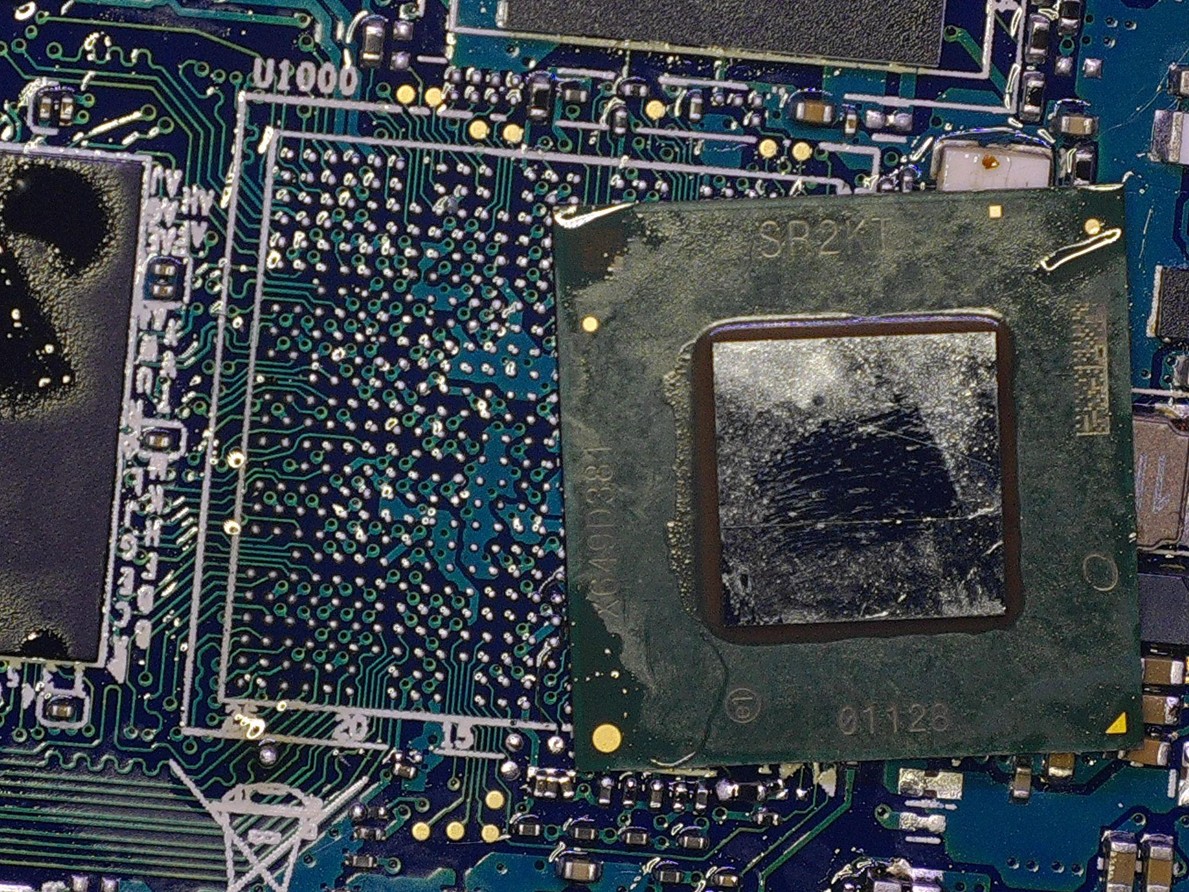

Температуру поставил 400 градусов, скорость потока — 75%. Через пару десятков секунд чипы были сняты. Плата не перегрелась, никаких следов «пузырей» ни на ней, ни на процессоре. Сама материнка — из запасников, так что я использую ее как раз для тестирования новых инструментов. Вот чипы:

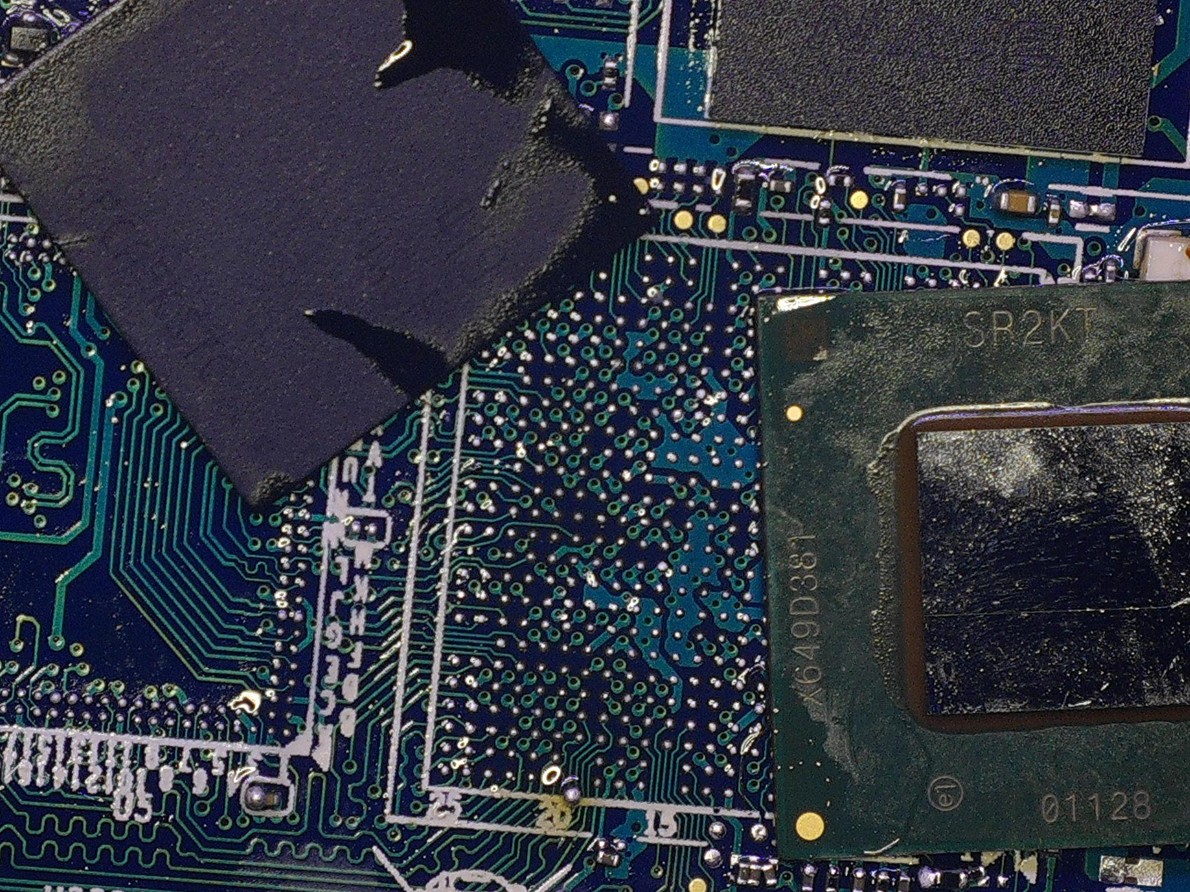

Понятно, что грязно, но плату я не отмывал специально на промежуточном этапе, чтобы показать рабочий процесс. А вот посадочные места чипов. «Пятаки» не сорваны, все красиво:

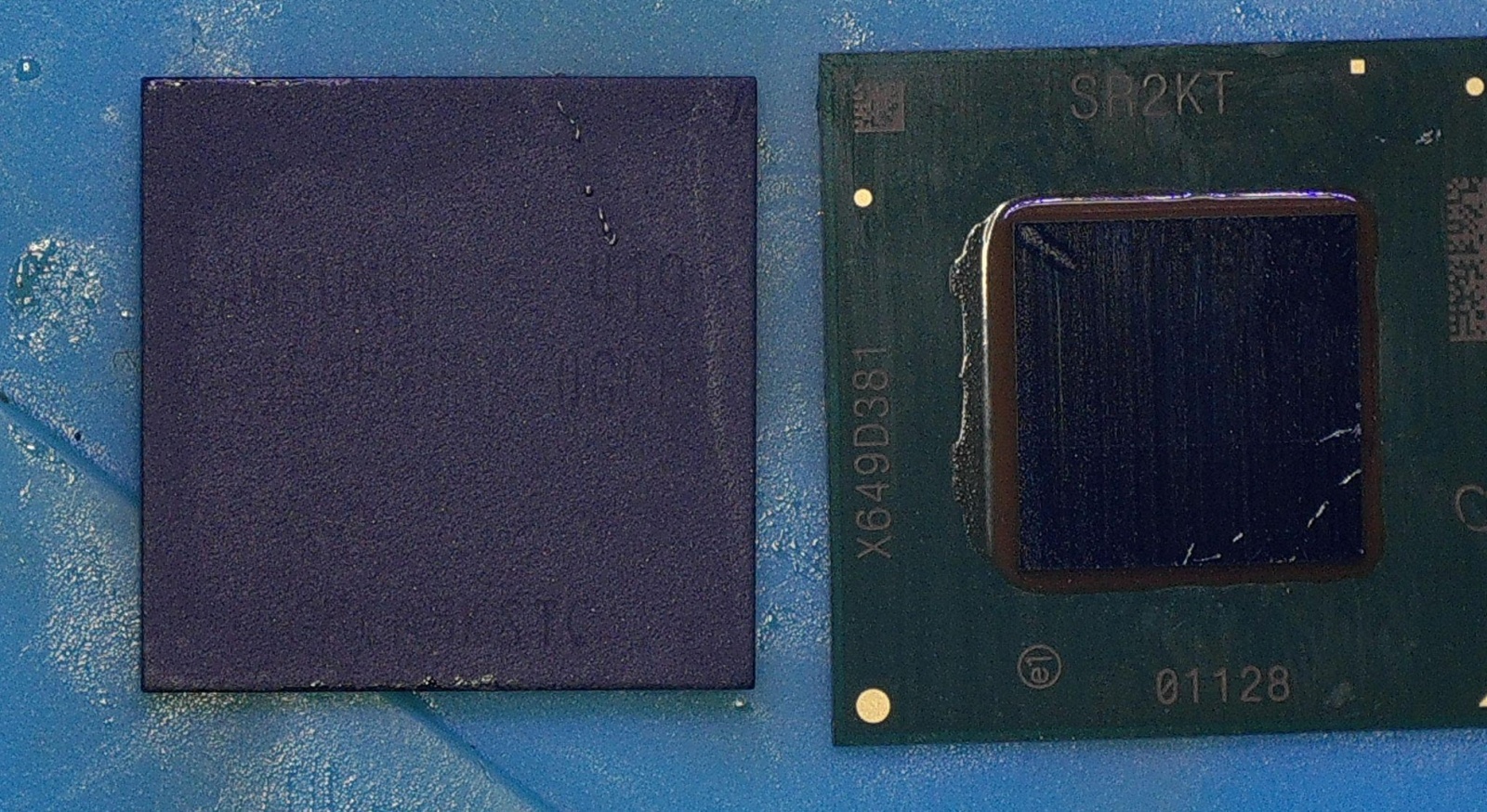

Еще раз сами чипы — в отличном состоянии, на мой взгляд:

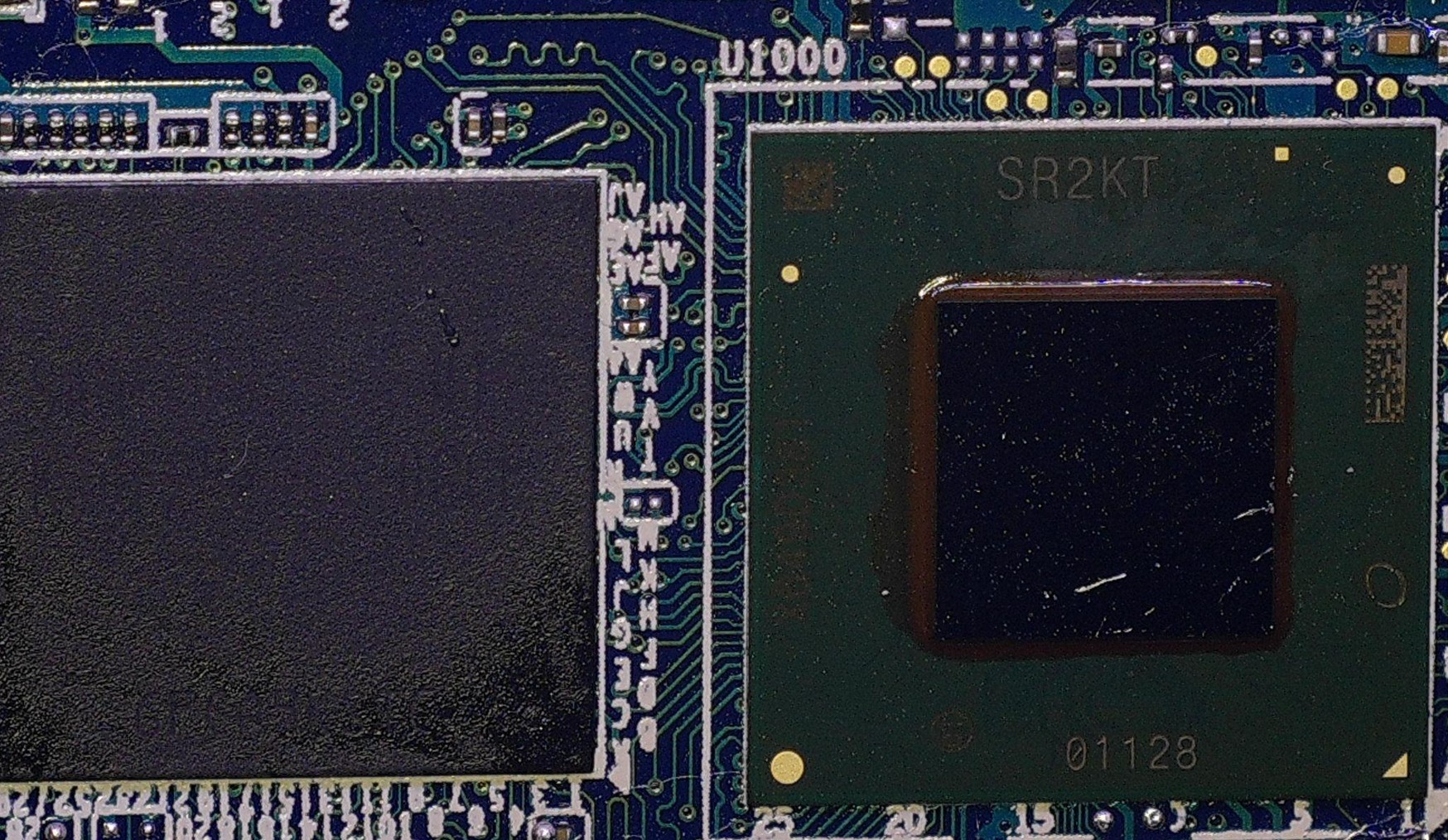

Потом я их поставил на место. Понятно, что без реболла такое делать не годится, но, повторюсь, плата специально для тестов с оборудованием.
Насколько я вижу, чипы и саму плату все эти операции не испортили. Поверхность материнки ни капельки не пожелтела, нигде не вздулась, как бывает при долгом неравномерном прогреве. Понимаю, что все это не 100% показатель качества инструмента, но для примера пойдет.
Станцию QUICK 861DW могу твердо рекомендовать. Мне очень нравится, что она не шумит, переходит в спящий режим автоматически при установке ручки в подставку, и то, что настройки температуры и скорости потока воздуха точные. Возможно, в ближайшем будущем сделаю и вторую часть — уже во время ремонта ноутбука или телефона.
