Привет! В прошлый раз мы рассказывали о трансивере Quansheng UV-K5/K6 и его возможностях. Сегодняшняя статья посвящена аппаратным доработкам этого дешёвого и доступного китайского девайса. С их помощью можно расширить принимаемый диапазон, обзавестись большим количеством памяти для контактов, реализовать своеобразный TeamViewer для удалённого управления трансивером и обеспечить работу в сети APRS. Приятного чтения!
Получаем полный КВ-диапазон
В предыдущей статье мы рассказывали, что путём перепрошивки можно легко раскрыть станцию на верхний КВ-диапазон (от 15 MHz и выше). Но ведь самое «вкусное» в КВ лежит значительно ниже, а штатный чип BK4819 не способен этого обеспечить на аппаратном уровне. Выход из этой ситуации может быть только один — нужно добавить ещё один чип, который бы умел принимать весь KB-диапазон. Но это бы потребовало слишком кардинальной доработки схемы и прошивки.

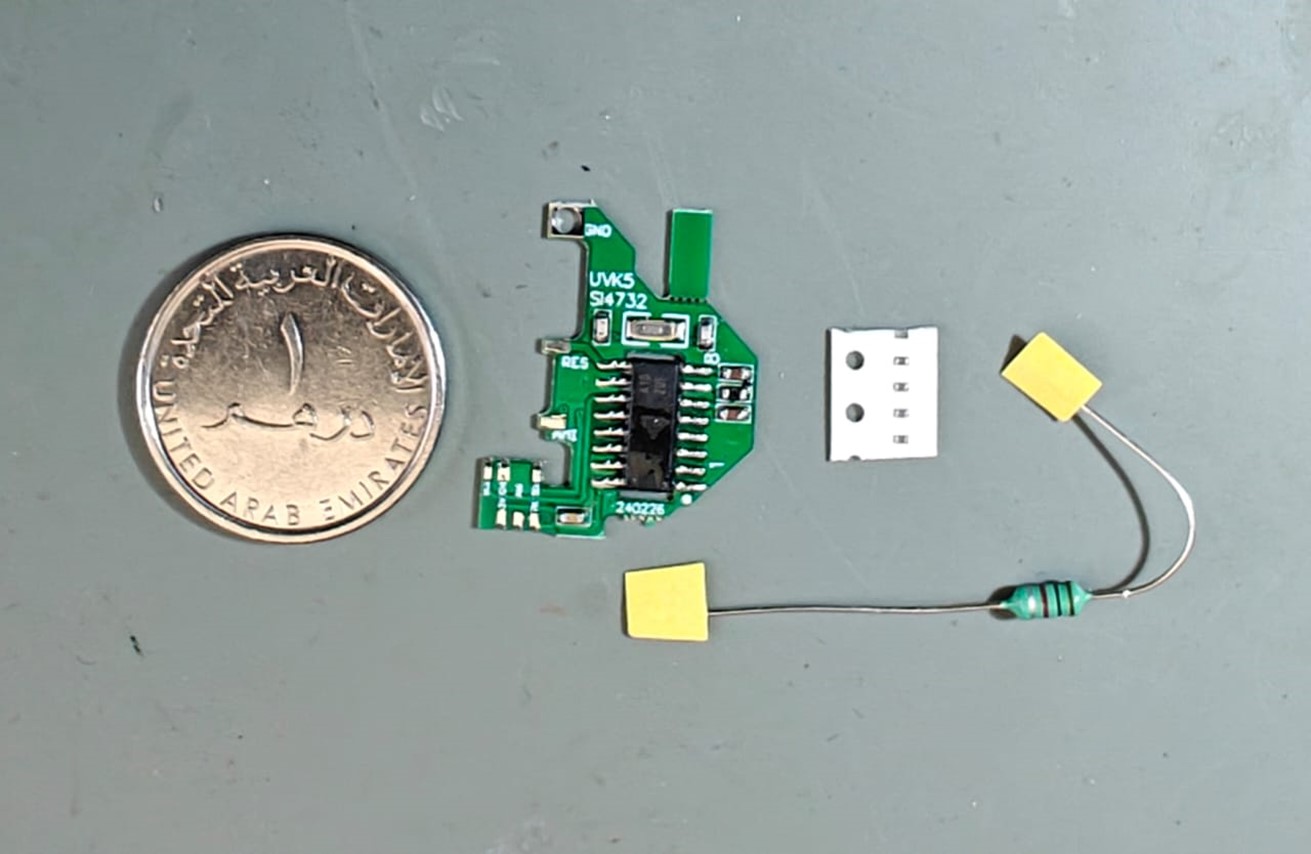

Гораздо более простым в реализации вариантом станет удалить штатный чип BK1080, отвечающий за приём FM-радио, и поменять его на более дорогой, но при этом совершенный — Si4732-A10. Он, помимо FM, умеет принимать и весь КВ-диапазон. На его базе производится множество моделей приёмников, в том числе и популярный китайский КВ-ресивер Nieuwe ATS-20+. Делать собственную обвязку не потребуется, так как китайцы разработали небольшую плату с нужным чипом, идеально подходящую для модификации трансивера:
Стоит такой модуль в диапазоне от 10 до 20 долларов и поставляется в двух версиях. Первая версия снабжена несколькими дополнительными компонентами: впаиваемой индуктивностью 1 000 µHY и крошечными конденсаторами ёмкостью 100 nF. Вторая уже не требует перепаивать индуктивность и разбираться с конденсаторами. Но в качестве референса мы всё же будем считать, что работаем с первой версией.
Чтобы поставить такой модуль, нужно иметь терпение и определённые навыки обращения с паяльной станцией. Толщина подложки платы модуля всего лишь 0,2 мм, так что обращаться с ней надо очень бережно. Перед началом работы потребуется отпаять динамик и аккуратно поднять дисплей наверх, не повредив шлейф. Отпаивать его не требуется.
Всё, что нужно сделать, это заменить индуктивность, а также выпаять три маленьких конденсатора, поставив на место одного из них тот, что идёт в комплекте. Небольшой лайфхак: маленькие конденсаторы можно выбить тонкой иглой от шприца. Самым сложным моментом всей модификации будет именно установка крошечных конденсаторов — удобнее всего это делать под микроскопом. Разумеется, существует небольшой шанс того, что в процессе главная плата выйдет из строя, но с учётом смешной стоимости этого трансивера можно особо не переживать.

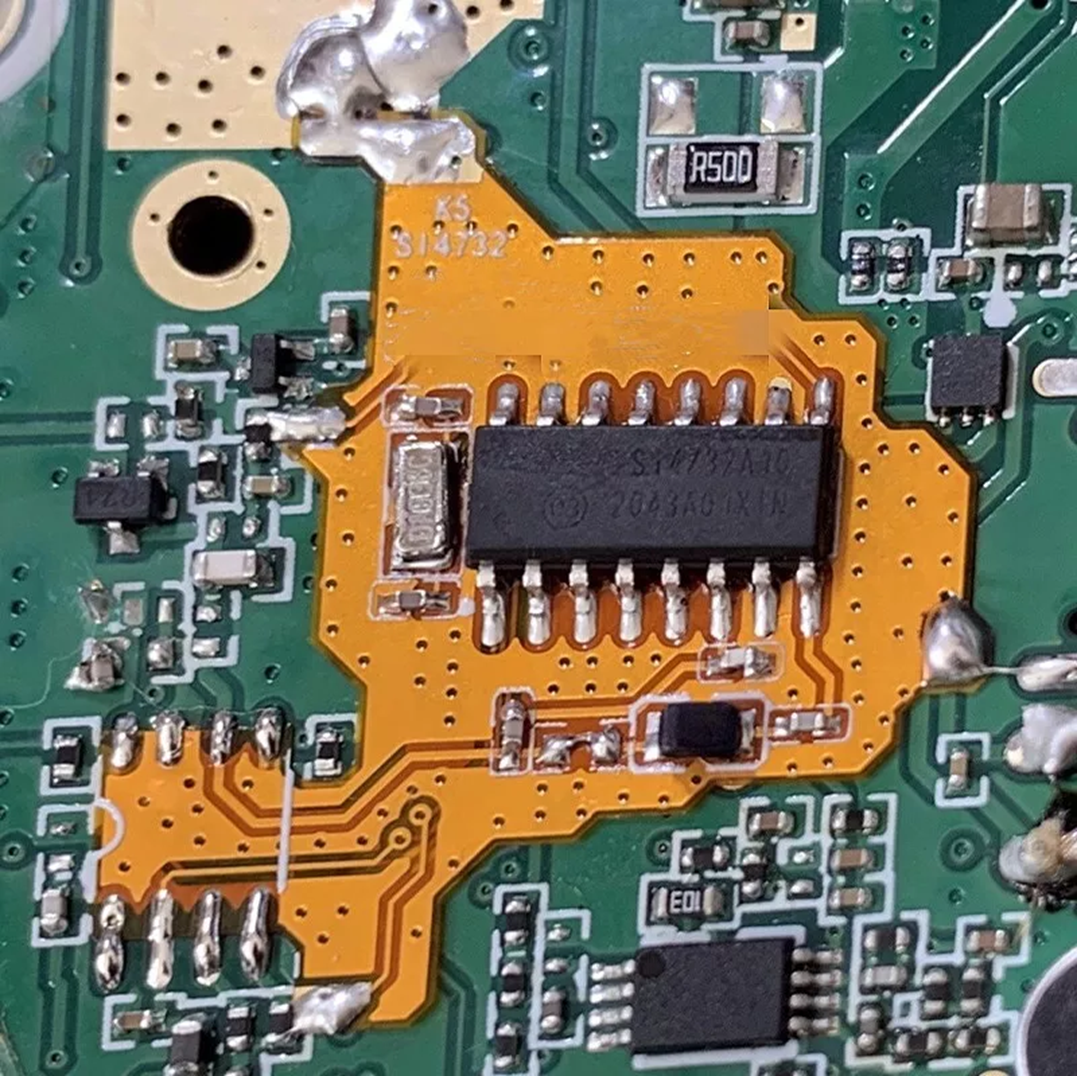

Сам модуль перед пайкой имеет смысл закрепить на плате с помощью очень тонкого двустороннего скотча или временно прихватить термостойким каптоновым скотчем. Финальный результат выглядит следующим образом:
После того как модуль установлен, трансивер нужно перепрошить на какую-нибудь кастомную прошивку с поддержкой полного диапазона частот, например CEC или производных от неё. Учитывайте, что штатная антенна никак не сможет принять коротковолновый сигнал. Потребуется приобрести отдельную телескопическую антенну на КВ-диапазон или взять внешнюю антенну, например Tecsun MLA-30+ (magnetic loop) или аналогичную.
Полезное видео по установке модуля первой версии:
Полезное видео по установке модуля второй версии:
Увеличиваем память
«Из коробки» Quansheng UV-K5/K6 снабжён памятью на 200 частот. Этого для большинства пользователей более чем достаточно. Но если вы уже разблокировали трансивер на все доступные диапазоны, то вполне может потребоваться забить в память все штатные каналы LPD, PMR, SATCOM и так далее. В этом случае штатных 200 ячеек памяти уже может не хватить.
Решение — замена EEPROM-чипа на более ёмкий. Это даст нам в пять раз больше ячеек (максимально — 999). Штатный EEPROM-чип в корпусе SO8 имеет маркировку 24С64 и может быть легко заменён на чип с маркировкой 24M01. Объём доступной памяти при этом вырастет с 64 KB (8K × 8) до 1 MB (128K × 8).
Здесь, в отличие от предыдущей модификации, потребуется не только разобрать трансивер, но и вынуть главную плату из силуминового шасси. Чип памяти расположен на оборотной стороне платы. Отпаивать его и припаивать новый чип лучше всего с помощью термовоздушной паяльной станции. Важно не переусердствовать с потоком воздуха, чтобы случайно не сдуть обвязку сбоку:
Годным лайфхаком будет зачистить посадочное место от старого припоя и использовать паяльную пасту для SMD-компонентов, состоящую из частиц припоя и флюса. После чего воспользоваться той же термовоздушной станцией. Если чип будет припаян плохо, то это может вызвать проблемы в процессе перепрошивки, а также сделает невозможным использование того же Chirp.
После замены EEPROM-памяти потребуется перепрошить станцию какой-либо прошивкой, поддерживающей больший объём. В прошлой статье мы уже упоминали об IJV v3, созданной итальянским радиолюбителем. Он же разработал отдельную версию этой прошивки, рассчитанную на работу с заменённым чипом EEPROM. В названии она имеет индекс X (firmware_IJV_VX3.bin). Для замены прошивки используется отдельная версия k5prog, имеющая кнопки Read Full Eprom и Write Full Eprom:
После завершения процедуры перепрошивки не забудьте выполнить полный сброс настроек станции.
Управляем удалённо
SDR-приёмники стали столь популярны не только потому, что видели сразу большую часть полосы, но и потому, что ими можно управлять из любой точки мира. Это позволяет радиолюбителям не быть привязанными к одному месту и проводить связи, находясь далеко от трансивера, непосредственно через интернет.
Очень дорогие и напичканные функционалом станции, вроде Yaesu FT-DX101D, предлагают клиентам удалённое управление с компьютера в виде покупки дополнительного аксессуара SCU-LAN10. Примерно по той же схеме можно обеспечить удалённое управление и для Quansheng UV-K5/K6, приобретя отдельный модуль под названием AIOC (All In One Cable):
Продаётся этот модуль либо в виде набора для самостоятельной пайки кабеля, либо в виде уже готового и собранного модуля. Подключение этого модуля позволяет управлять трансивером посредством обычного USB-C-кабеля. Если искать готовый модуль желания нет, то можно собрать его самостоятельно для использования со штатным кабелем для программирования:
Итоговая схема подключения будет выглядеть следующим образом:
Обратите внимание, что автор проекта Quansheng Dock рекомендует по возможности использовать готовый AIOC-модуль, поскольку это значительно снижает риск повреждения станции. В качестве программного обеспечения рекомендуется использовать форк прошивки от EGZumer.
После того как перепрошивка выполнена, а софт установлен, можно будет управлять станцией непосредственно с компьютера. Передача всё так же будет осуществляться с тангенты, а вот приём уже будет направляться в линейный аудиоинтерфейс компьютера.
Полезное видео по работе с Quansheng Dock:
Принимаем APRS
Ещё один интересный способ применения станции Quansheng UV-K5/K6 — в качестве приёмника и передатчика радиолюбительской системы связи APRS (Automatic Packet Reporting System). Станция будет выполнять роль исключительно приёма и передачи, а может работать любой мобильный телефон на базе Android или iOS с помощью специального приложения APRS Droid или APRS pro соответственно. Сразу оговоримся, что для легальной работы с APRS вам нужно иметь полноценный радиолюбительский позывной.
Здесь, как и в случае с Quansheng Dock, потребуется отдельный кабель, который называется APRS-K1. Подойдёт и вышеупомянутый AIOC. Его также можно приобрести отдельно в виде готового изделия или же собрать самостоятельно:
Цвета кабелей к станции:
-
MIC — красный
-
GND — синий
-
sp — чёрный
Цвета кабелей к смартфону:
-
sp — синий
-
GND — красный
-
MIC — золотистый
Как пишет в своём блоге радиолюбитель с позывным RA1AHQ, «... производитель внутри “коробочки” реализовал аттенюатор на несколько дБ, чтобы исключить перегрузку входа радиостанции. Такой же делитель реализован на приём (установка максимальной громкости на радиостанции соответствует оптимальному уровню для записи звука или декодирования на смартфоне)...».
После соединения станции с телефоном станцию необходимо настроить на одну из следующих частот:
-
144.800 MHz — основная частота для Европы в диапазоне 2 м
-
144.930 MHz — Аргентина
-
144.390 MHz — Северная Америка
-
145.175 MHz — Австралия
Модуляция FM, сигнал принимается и передаётся со скоростью 1 200 bps. Ещё можно попробовать принять его на следующих частотах:
-
432.500 MHz — основная частота для Европы в диапазоне 70 см
-
445.925 MHz — Северная Америка
Тут также FM-модуляция, но вот скорость уже 9 600 bps.
Отдельной ачивкой может стать приём или передача через APRS-digipeater, расположенный на Международной Космической Станции.
Приём:
-
частота — 145.8250 MHz
-
модуляция — FM
-
скорость — 1 200 bps
Передача:
-
частота — 145.8250 MHz
-
модуляция — FM
-
скорость — 1 200 bps
Ширина радиоканала во всех случаях будет 12.5 kHz. APRS хорош тем, что можно увидеть не только станции в прямой видимости или через digipeater. Существует глобальная сеть APRS.FI, где в реальном времени видны все сигналы ARPS-передатчиков по всему миру — от погодных станций до яхт.
Заключение
Вышеперечисленные способы будут актуальны для тех, кто планирует прокачать возможности своей станции и собственные навыки работы с паяльником. Относительно простые действия, вроде пайки собственного кабеля или приёма APRS, станут прекрасным времяпрепровождением для увлечённых людей. Ну а риск ошибки не станет серьёзным ударом по кошельку.
Многие радиолюбители несерьёзно относятся к трансиверам на одной микросхеме, дескать всё это фигня и не сравнится с брендовыми станциями от того же ICOM или Yaesu. Определённая доля истины в этом есть, но вот для людей, которые ещё не открыли для себя радиолюбительское дело, такая портативка за 20 долларов станет отличным пропуском в это сложное и увлекательное хобби.
А вы уже доработали свою станцию? Расскажите нам об этом в комментариях.
Автор: divolko3
