Однажды, предо мной встала интересная задача — сделать подсветку для электронной книжки. Ну, вообще, это было побочным квестом к восстановлению кнопок на ней, но этот апгрейд меня серьёзно увлёк.
Идея
Как обычно, я полез в гугл дабы узнать, как люди решали эту проблему, чтобы не изобретать велосипед. Нашлось не так уж и много решений: либо готовая книжка, либо фонарик — прищепка. Второе, конечно, проще было реализовать, но как-то неинтересно. Посидел, подумал и решил, что надо подсмотреть у дисплеев на жк матрицах.
Подбор компонентов

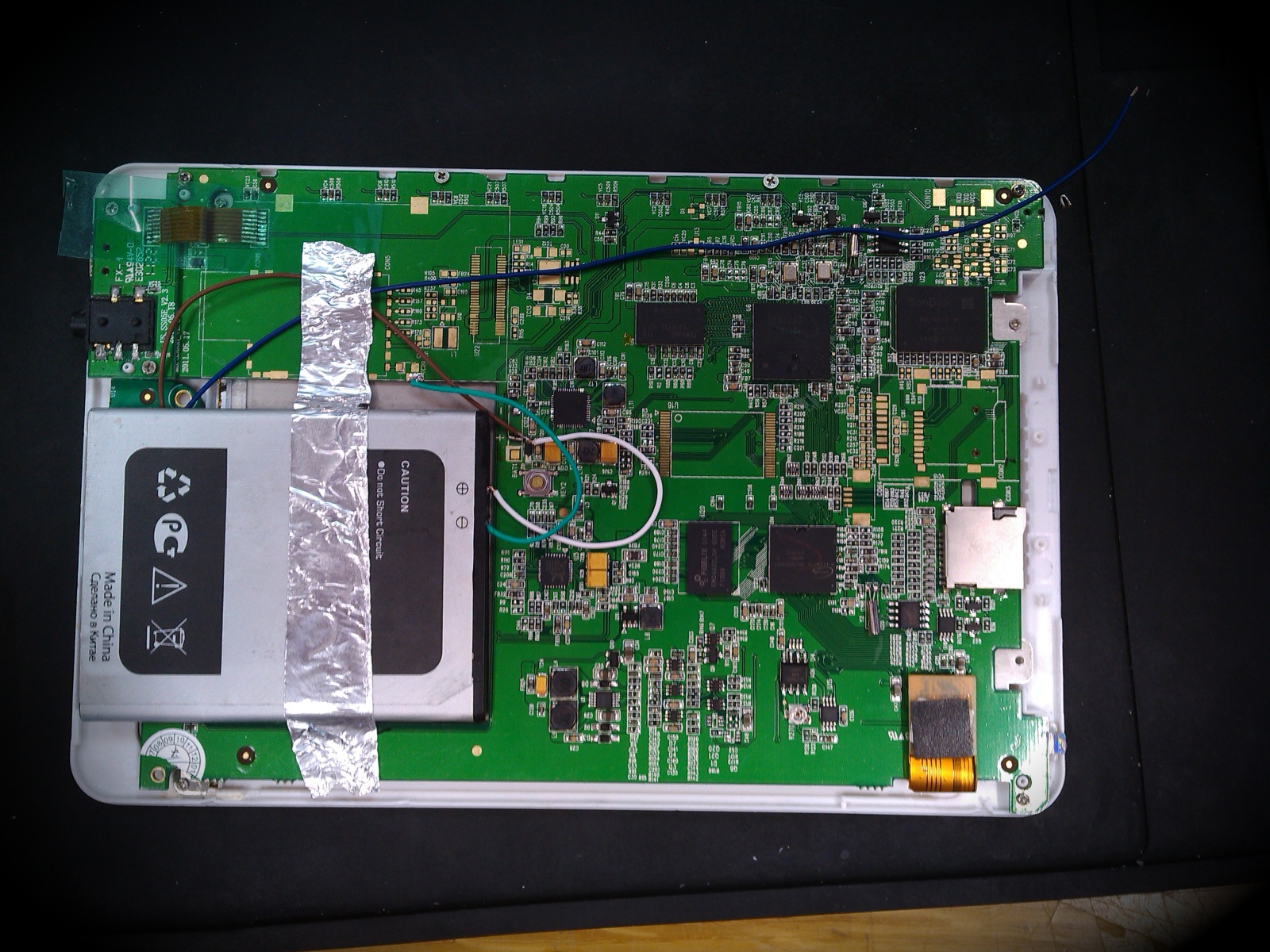

Есть у нас одна коробочка на стеллаже со всякими планшетами и пультами. И, хотя, начальник давно приказал выкинуть неработающие устройства от греха, мы-то знаем истинную ценность. Много там полезного деталья. В этот раз понадобился дисплей от восьмидюймового планшета. Точнее его оптическая пластинка, делающая нашу задумку реализуемой. Ещё подсветка, драйвер тока с другого устройства — пульта, потому что его было проще выпилить с его платы и аккумулятор помощнее.
Реализация

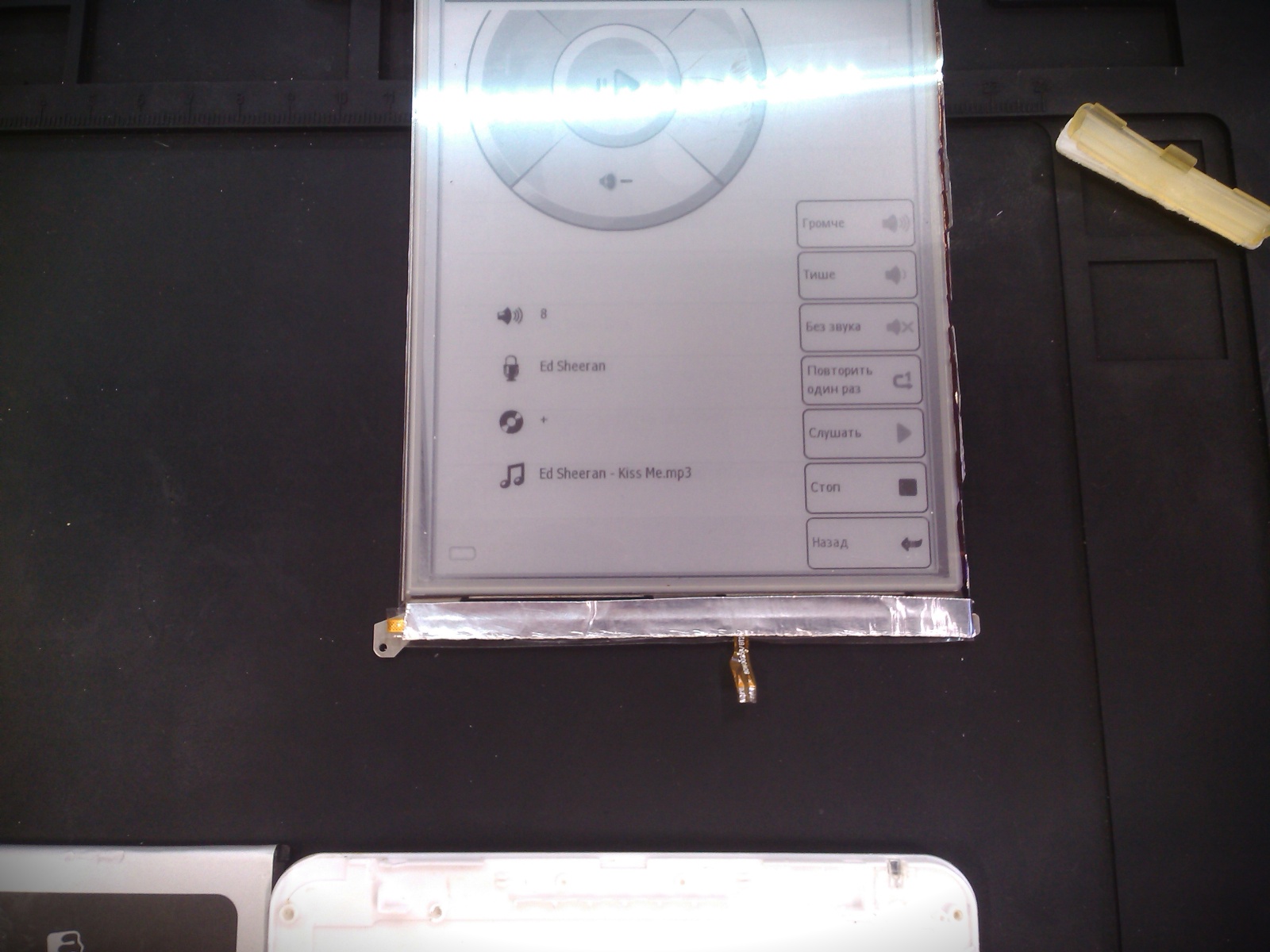

Поигравшись с пластинкой, стало понятно, она устроена таким образом, что свет с торца распространяется на одну грань, которая в планшете была обращена к пользователю. Значит, нужно развернуть, чтобы она бросала свет на экран книжки, а он, отразившись, отправлялся в глаз.
Пластика была подрезана бокорезами до шести дюймов, кстати, она довольно хрупкая и первый раз я её сломал. Ну а дальше, всё слепить, соединить, спаять.
По итогу, получился довольно мощный фонарик. Но в целом, концепция работает, можно, конечно, прикрутить регулировку, как-нибудь к ножке “фидбэк” на микросхеме драйвера, но это уже мелочи.
Всем спасибо за внимание и удачи!
Автор: Dude1
