Добрый день, уважаемыее.
Этот пост будет небольшим и не очень обучающим, но может быть кому-нибудь покажется интересным.
В нем я расскажу вам, как сделать очень маленький генератор Кокрофта-Уолтона, или попросту умножитель напряжения, который на вход получает переменные N вольт, а на выходе выдает постоянные x*N вольт, где x — число ступеней.
Предупреждаю: так как на выходе стоят конденсаторы (собственно, как и на входе, кроме конденсаторов и диодов в нем ничего и нет), удар тока, скорее всего, окажется для вас смертельным. Собирайте схему на ваш страх и риск и только в том случае, если понимаете, что делаете. Я не несу никакой ответственности за вашу жизнь, здоровье и психику.
Не испугались? Тогда идем дальше.
Предыстория и предпосылки
Собственно, предыстория очень простая — этот генератор высокого напряжения — один из самых простых схемотехнически, не содержит огромных катушек, в отличие от Трансформатора Теслы и весьма легок в сборке. Результаты, конечно, тоже менее впечатляющие, чем у Теслы — на выходе мы имеем не высокое напряжение большой частоты, а просто высокое напряжение. Поэтому, во-первых, красивых коронных разрядов можно не ждать, а во-вторых, в отличие от Теслы, разряд генератора Кокрофта-Уолтона лишен скин-эффекта, поэтому, вероятнее всего, смертелен. Следует соблюдать большую осторожность.
В общем, когда-то я собрал себе умножитель по традиционной схеме (рассмотрим чуть позже), из больших конденсаторов и диодов, который выглядел вот так:
Было в нем 15 ступеней, конденсаторы на 400В х 0.1 мкФ и диоды на 1000В х 1А. Для того, чтобы его запитать, я собрал небольшой инвертер из валявшегося под рукой трансформатора 220В->6В, который, судя по искре, выдавал на выходе больше киловольта, из-за чего постоянно вылетали диоды (конденсаторы оказались более живучими, но изредка помирали и они).
Искра на выходе была около 5 мм, легко пробивала бумагу и звучала как выстрел из пистолета с пистонками (думаю, у многих в детстве такой был...).
Чтобы добиться более впечатляющих результатов, нужно было наращивать число ступеней, что, при такой конструкции, мне совершенно не хотелось делать — колбаса из конденсаторов и так была слишком большой. В общем, поразвлекавшись с пробиванием бумажек, я забросил свой умножитель.
Но спустя пару лет увидел в магазине smd.ru просто потрясающие, на мой взгляд, конденсаторы. Тем, кто работает с такими каждый день, как мой друг Aregus, они, конечно, были не в новинку. Но для меня SMD-конденсатор, рассчитанный на 1000В и 0.1 мкФ, после здоровенных 400В кондеров из моего старого умножителя показались просто чудом. Поэтому я не сдержался и развел небольшую плату умножителя.
Если посмотреть видео на youtube по запросу Cockcroft–Walton generator, можно найти, конечно, куда более зрелищные результаты с многокиловольтным выходом. Однако все они собраны на здоровенных кондерах для монтажа в отверстия и, чаще всего, точно так же висят в воздухе, как мой первый генератор. Я разводил свою плату так, чтобы она была:
1) маленьких размеров
2) полностью SMD
3) легко масштабируемой.
В итоге получилась плата размером 35х45 мм, с креплениями по углам под стандартную стойку. На плате расположено 10 ступеней, максимальное входное напряжение — до 500В. Плата выдерживает и больше, но тогда периодчески умирают диоды. Если брать напряжение пробоя воздуха в 30 КВ/см, то максимум, что она выдавала — несколько разрядов в 10-15 КВ, после чего выбивало один из диодов. При работе в номинальном режиме такого, разумеется не происходит — ее можно запитать, например, от 220В, получив на выходе около 3111 КВ без ущерба для ее компонентов. И, самое главное — можно легко сделать десяток таких плат, составить из них башню, пользуясь стойками, и получить умножитель в 100 раз.
Рассмотрим схемотехнику платы.
Железо
Схемотехнически плата очень простая.

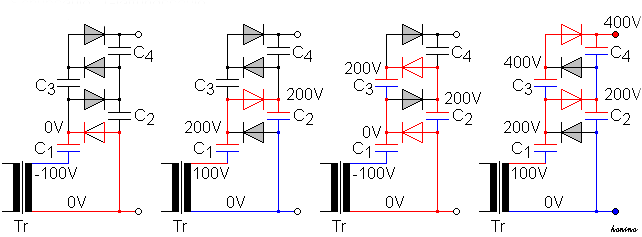

Это типовая схема генератора Кокрофта-Уолтона, умножителя напряжения, которая хорошо описана в википедии.
Также там описан механизм его работы:
Благодаря диодам, конденсаторы по очереди заряжаются до удвоенного напряжения питания, соответственно на выходе имеем напряжение, возросшее в N раз, где N — количество конденсаторов в цепи. Разумеется, конденсаторы следует подбирать так, чтобы они выдерживали это самое удвоенное напряжение, поэтому, т.к. конденсаторы в схеме рассчитаны на 1000В, максимум что можно подать на них не боясь отказа — 500В. Для ровного счета я взял 10 ступеней.
Далее я развел плату:

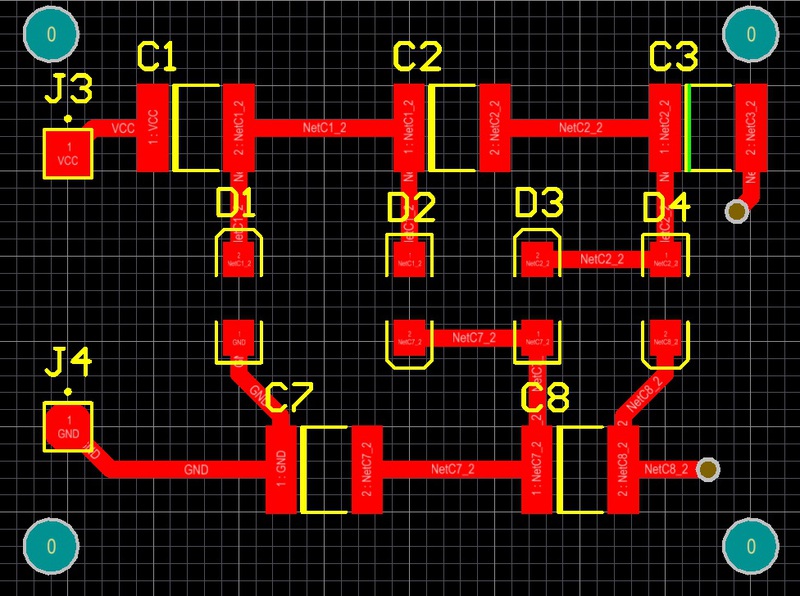

Верхняя сторона

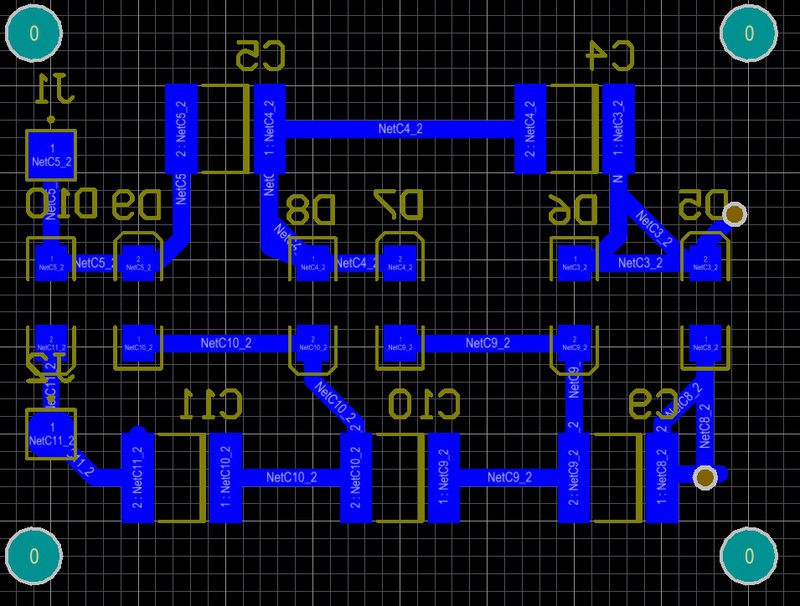

нижняя сторона
Можно было, в принципе, уменьшить размеры еще сильнее, но я решил не мельчить, чтобы ненароком не пробило где не надо.
Дорожки специально делал потолще, т.к. недостатка в площади в силу предыдущего пункта не испытывал. В общем, плату легко изготовить ЛУТом или фоторезистивным методом в домашних условиях.
Но т.к. мне все равно нужно было заказывать несколько плат по работе, я разместил на той же заготовке три модуля умножителя, благо они почти не занимали места.
Результаты

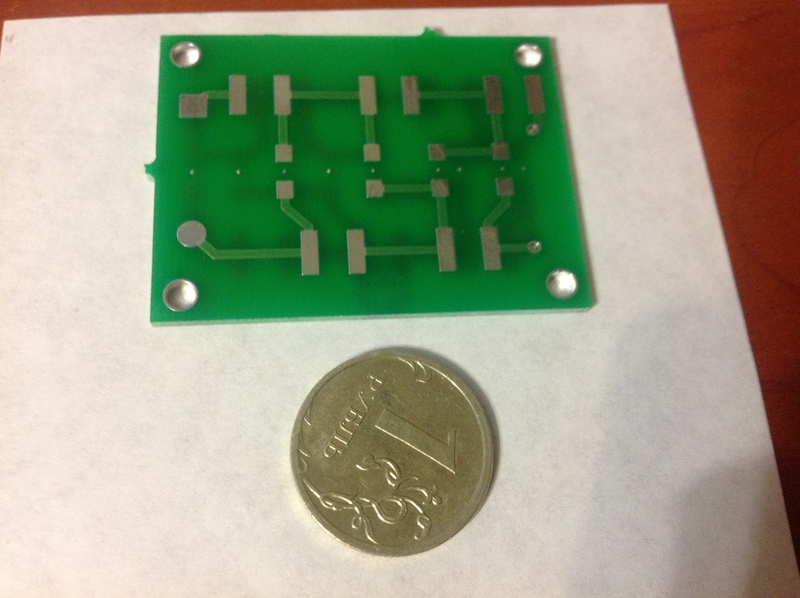

В результате с производства мне приехала вот такая замечательная плата:

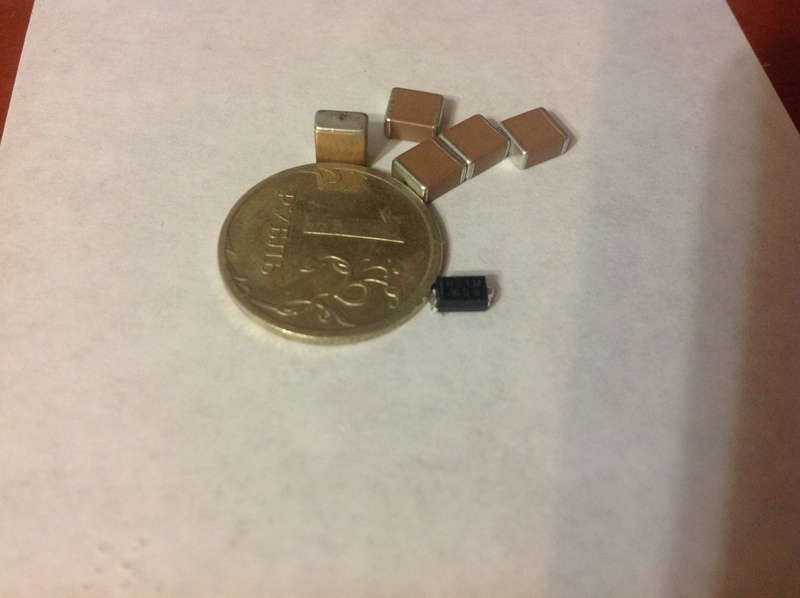

В уже упомянутом магазине я закупил 10 конденсаторов и 10 диодов (на самом деле несколько больше, с запасом, и не зря — я все-таки не удержался и запитал умножитель от своего инвертора, напряжение на выходе которого явно выше того, на которое рассчитаны конденсаторы и диоды, в результате чего мне выбило входной диод через три-четыре разряда).
После сборки получаем вот такой модуль:
Он же в окружении моего старенького инвертора изображен на самой первой фотографии статьи.
Я долго не решался подключить его к 220 вольтам — видимо, сказывалось то, что я цифровик и ни разу не высоковольтник.
Очень не хотелось застрелиться из генератора, который сам собрал, в день своего двадцатипятилетия. Но в итоге я все-таки пересилил себя и запитал модуль от розетки, включи последовательно с чайником, который выступал в роли токоограничительного сопротивления — при мощности в 1 КВт максимальный ток, который бы потек, в случае КЗ в схеме был бы не более 4.5А.
К счастью, схема заработала с первого раза в силу своей простоты.
Ниже привожу видео работы. К сожалению, моя камера не может запечатлеть нормально недлинные, но яркие разряды и нормально захвать сопутствующий звук. Зато, если смотреть в HD, хорошо видно как разряды насквозь пробивают бумажку.
Для тех, кто не хочет ради этого смотреть видео в HD — фото пробитой бумажки (пробито много раз в верхнем правом углу):
Кстати, на видео, наверное, незаметно, но в живую ясно видно, что когда между электродами вставлена бумажка, искра приобретает красноваты оттенок — видимо, из-за прогорающего вещества.
В целом конденсаторы и диоды обошлись мне рублей в 200-300 (по 15 штук и тех и тех), сейчас уже не помню точно, а на сайте цену не пишут.
Производство платы мне обошлось в 2600 рублей в московском Резоните. Но следует помнить, что, во-первых, в заказе было шесть плат, только три из которых — платы умножителя. Суммарный размер заготовки был около 100х200 мм.
А во-вторых, из этих 2600 рублей 1800 стоила подготовка к производству и 350 — доставка, так что сами платы вышли очень даже дешево. Думаю, найдется множество несогласных, но при такой цене на платы, у меня просто рука не поднимается возиться с их изготовлением дома — теперь я предпочитаю отработать по максимуму на макетках, накопить несколько различных плат, после чего заказать их все разом.
В дальнейших планах дозаказать-таки десяток таких плат и собрать башню на 30+ киловольт)
На этом у меня все, берегите себя и осторожнее с высоким напряжением.
Автор: Ariman
