— Его убил пусковой ток!
Самый часто используемый компонент для коммутации цепей — это старое доброе электромагнитное реле. Однако правильный выбор реле — дело, зачастую, непростое. Что ж, давайте попробуем осветить этот вопрос.
А в чем, собственно, проблема? Ну, посчитали ток в нагрузке и взяли реле с соответствующим номиналом. Но такой расчет, возможно, будет ошибочен: вся проблема заключается в пусковых токах.
Пусковые токи при замыкании
Вооружимся осциллографом, токовыми клещами Hantek CC-65 для него, трансформатором напряжения HWPT07 для гальванической развязки осциллографа от измеряемой цепи (необязательно, но удобно смотреть в каком месте синусоиды напряжения произошло переключение), соорудим испытательный стенд и посмотрим, какие же пусковые токи наблюдаются у разных нагрузок.
Для удобства измеренные токи нормируем на условный «номинальный» ток устройства, который определяем по формуле как мощность, указанная на устройстве, деленная на напряжение в сети (230В) и умноженное на корень из двух (амплитудное значение тока) —
Лампы накаливания
«Чисто резистивная нагрузка же, какие пусковые токи?» — спросит читатель.
А вот и нет, пока спираль лампы холодная, она имеет сильно меньшее сопротивление. Лампа накаливания 95 Вт имеет сопротивление 40 Ом, что оценочно дает пусковой ток до 320 В / 40 Ом= 8 А, то есть в 13 раз больше номинального тока!

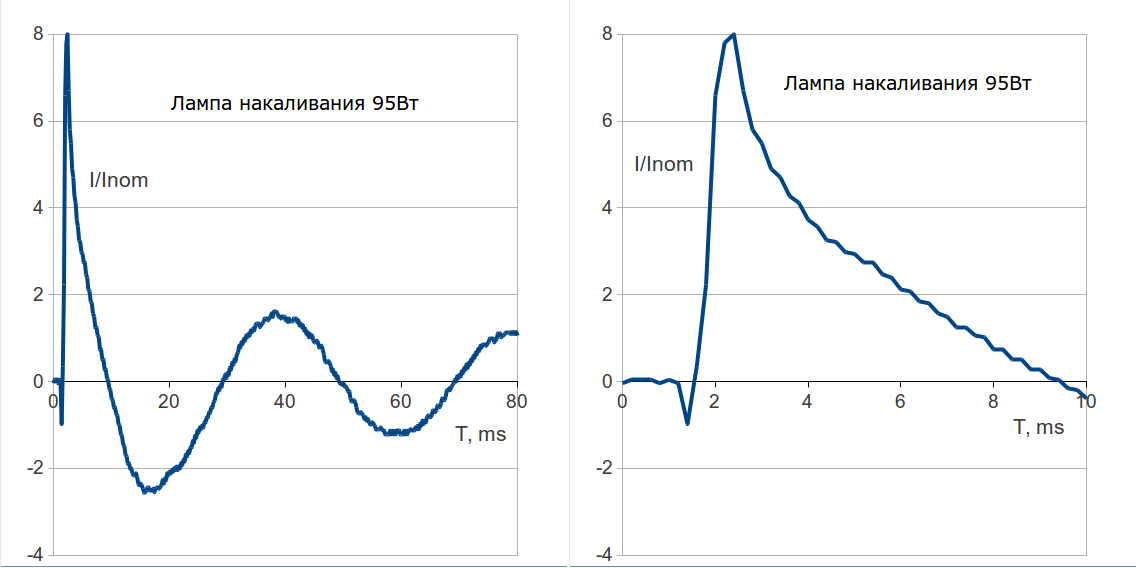

Видим, что пусковой ток превышает номинал в 8 раз, время разогрева спирали составляет менее одного полупериода, а длительность пика — примерно 2 мс.
Теплые полы. Чайник, ТЭНы эл. котлов
Температурный коэффициент нихромовых спиралей в ТЭНах весьма мал, и пусковой ток близок к номинальному.
Исключение — саморегулирующиеся кабели для теплых полов. У них полупроводниковый нагревающий элемент, его пусковой ток может быть больше в 2 раза.
Светодиодные и компактные люминесцентные лампы
«А-ха-ха, да какие там токи у 10-ваттной лампочки!»
Такие лампы небольшой мощности содержат в себе выпрямительный мост с конденсатором. То есть это чисто емкостная нагрузка, и пусковой ток должен быть очень большим. Как правило, для его снижения производители ставят перед мостом резистор.
Посмотрим на графики:

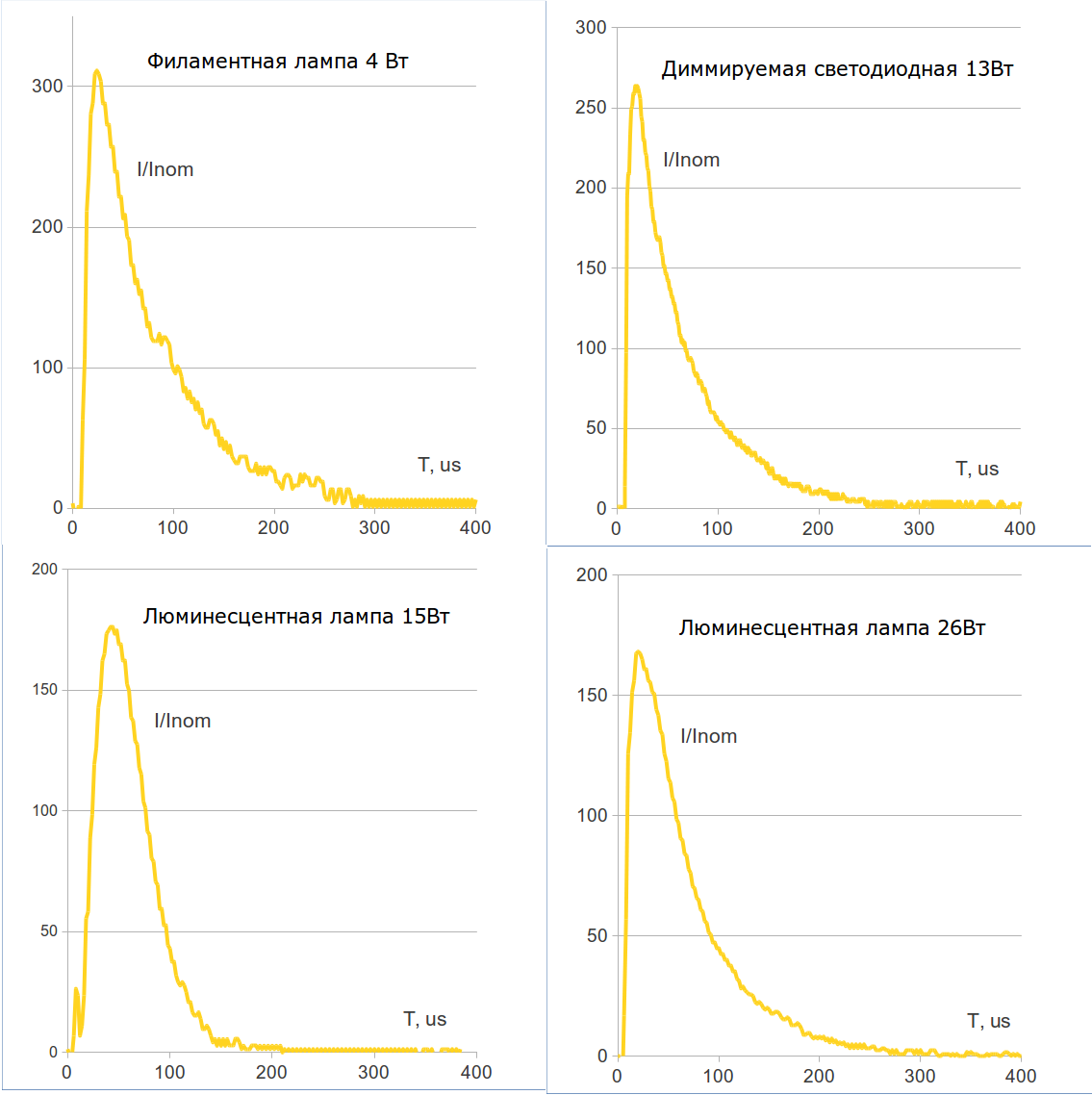

Видно, что у икеевских ламп всё весьма хорошо. А вот у других светодиодных ламп пусковой ток превышает номинал в 150 — 200 раз, и длительность пиков составляет ~100 мкс.
Электродвигатели
«У индуктивной нагрузки пусковой ток нулевой! Это же индуктивность!»

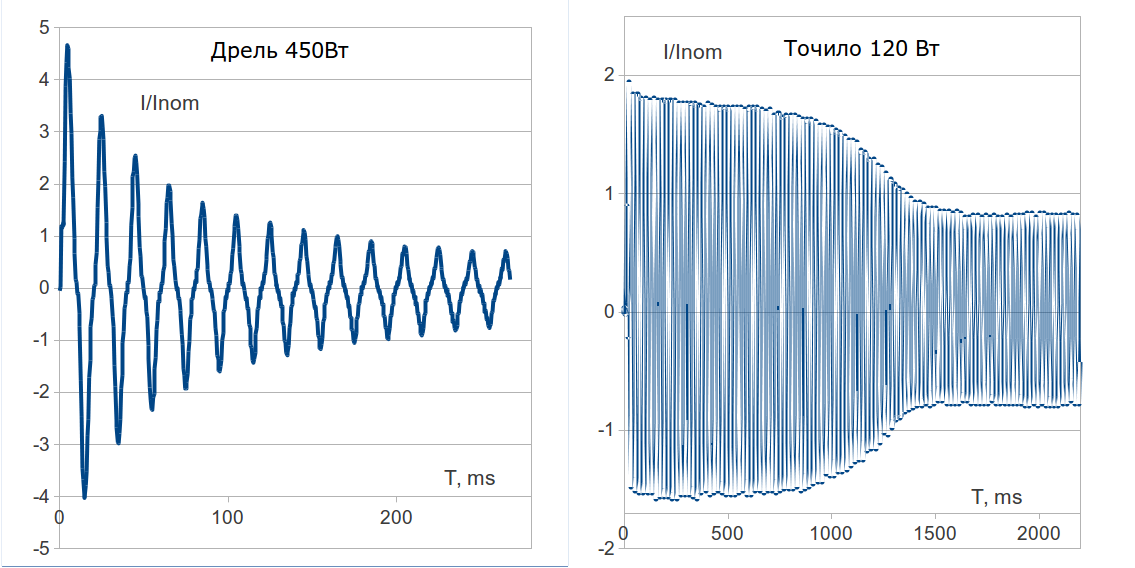

Ну-у, в момент замыкания контактов ток и правда нарастает плавно, но затем:
1. если момент замыкания попал в ноль напряжения, то всплеск тока двукратный (для чисто индуктивной нагрузки);
2. пока двигатель не выйдет на номинальные обороты, ток превышает в несколько раз номинальный; чем мощнее двигатель, тем больше превышение.
Блоки питания
Аналогично светодиодным лампам на входе у этих блоков питания стоит диодный мост и конденсаторы большой емкости. Для снижения пусковых токов производители ставят NTC-термисторы, зеленые (иногда черные) и круглые:
В холодном состоянии они имеют заметное сопротивление, чем и ограничивают пусковой ток. При работе блока питания термистор нагревается и его сопротивление снижается (в 20 — 30 раз), практически не мешая протеканию тока. Но после выключения блока питания некоторое время (до 1 минуты) термистор остается горячим и не может ограничивать пусковой ток. Поэтому крайне желательно после выключения блока питания подождать 10 — 30 с перед его повторным включением. Ниже графики с повторным включением через ~15 с (при быстром переключении пики еще больше):
Как же с этим знанием жить?
В документации на реле могут указывать несколько токов:
номинальный ток (Contact rating current) и максимальный ток переключения (Max. switching current) или пусковой ток (Inrush current) и т. д. И у «обычных» реле пусковой ток часто не указывают. О необычных напишем ниже. То есть если на реле написано «10А», то значит, по умолчанию у него и пусковой ток при коммутации не должен превышать 10А. Возможно, его можно умножить на 2, но это не точно.
Если максимальный пусковой ток 10-20А, а светодиодная лампочка имеет пусковой ток в 100 раз от номинала, то это очень грустно: получается, что коммутировать можно только 20-40 Вт лампочек.
Так что с обычными реле нужно либо сильно ограничить себя в выборе нагрузки и занижать мощность, либо быть готовым к тому, что контакты будут часто свариваться и реле придется менять. Для нагрузки с большими пусковыми токами лучше использовать специальные реле.
А теперь минутка рекламы про замечательные, самые хорошие на свете релейные модули нашего производства серий WB-MR3LV/I и WB-MR3LV/S и их версий с HV входами, а также модули WB-MRPS6. В них мы ставим реле HF115F-I и HF115F-S производителя Hongfa (самый крупный в Китае и четвёртый по миру производитель реле).
Отличие реле HF115F-I — особые контакты из AgSnO2, а HF115F-S еще и имеют специальную конструкцию из двух пар контактов, когда первая пара (вольфрамовые контакты, большой импульсный ток) замыкается чуть раньше второй (низкое сопротивление контакта, большой постоянный ток).

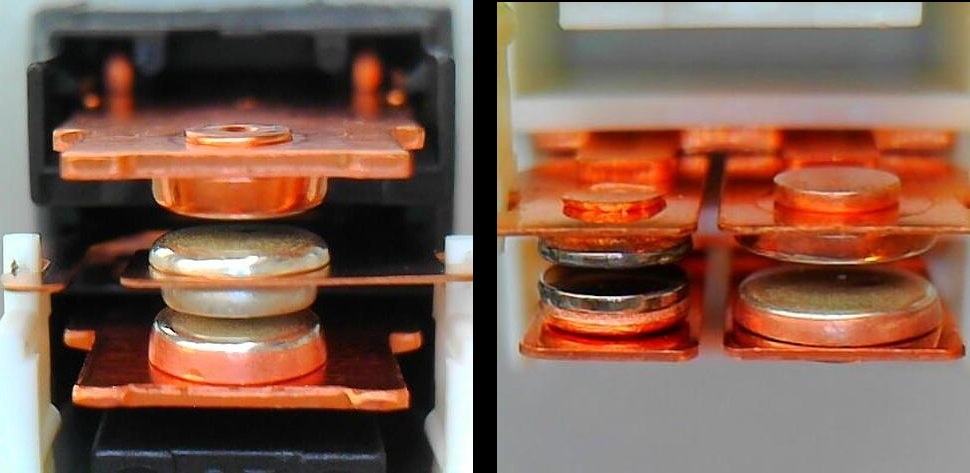

На фото контакты реле HF115F-I (слева) и HF115F-S (справа).
Пусковой ток HF115F-I — 120А/20мс, что позволяет коммутировать лампы накаливания общей мощностью до 2 кВт.
А HF115F-S — 165А/20мс и 492А/1,5мс, 800А/25мкс, то есть до 3 кВт для ламп накаливания и до ~600 Вт для светодиодных ламп.
Фото этих замечательных модулей реле:
А еще есть релейный модуль WB-MRWL3 с реле HF161F-W: его особенность — большой номинальный ток, что позволяет работать совместно с автоматом на 16А и использовать для коммутации розеточных групп.
Сводная таблица:
| Тип нагрузки | Пусковой ток, длительность | Рекомендуемый модуль реле |
| Лампы накаливания | 8-12*Inom, 5 мс | WB-MR3(6)/I или /S |
| Светодиодные «хорошие» | 10-20*Inom, 100 мкс | WB-MR3(6)/S |
| Светодиодные «плохие» | 150-200*Inom, 100 мкс | WB-MR3(6)/S |
| Компактные люминесцентные лампы | 150-200*Inom, 100 мкс | WB-MR3(6)/S |
| Электродвигатели | 2-5*Inom, 100 мс — 2 сек | WB-MRWL3 |
| Импульсные блоки питания | 200-600*Inom, 200-1000 мкс | WB-MR3(6)/S |
| Эл. котлы, чайники | 1 | WB-MRWL3 или WB-MR3(6)/I |
