Вступление
В детстве у одного из моих друзей дома стояли колонки Вега 50АС-106, тогда они запали в душу своим дизайном, еще бы, ведь тогда, в начале 90-х для меня, мальчишки эти колонки со своими пластиковыми накладками были чем то космическим, верхом совершенства. Ну а о качестве музыки мы тогда не особенно задумывались. Хотелось иметь у себя такие. Время прошло, а в памяти те колонки остались, как и осталось желание их получить. Появились и возможности по их приобретению.

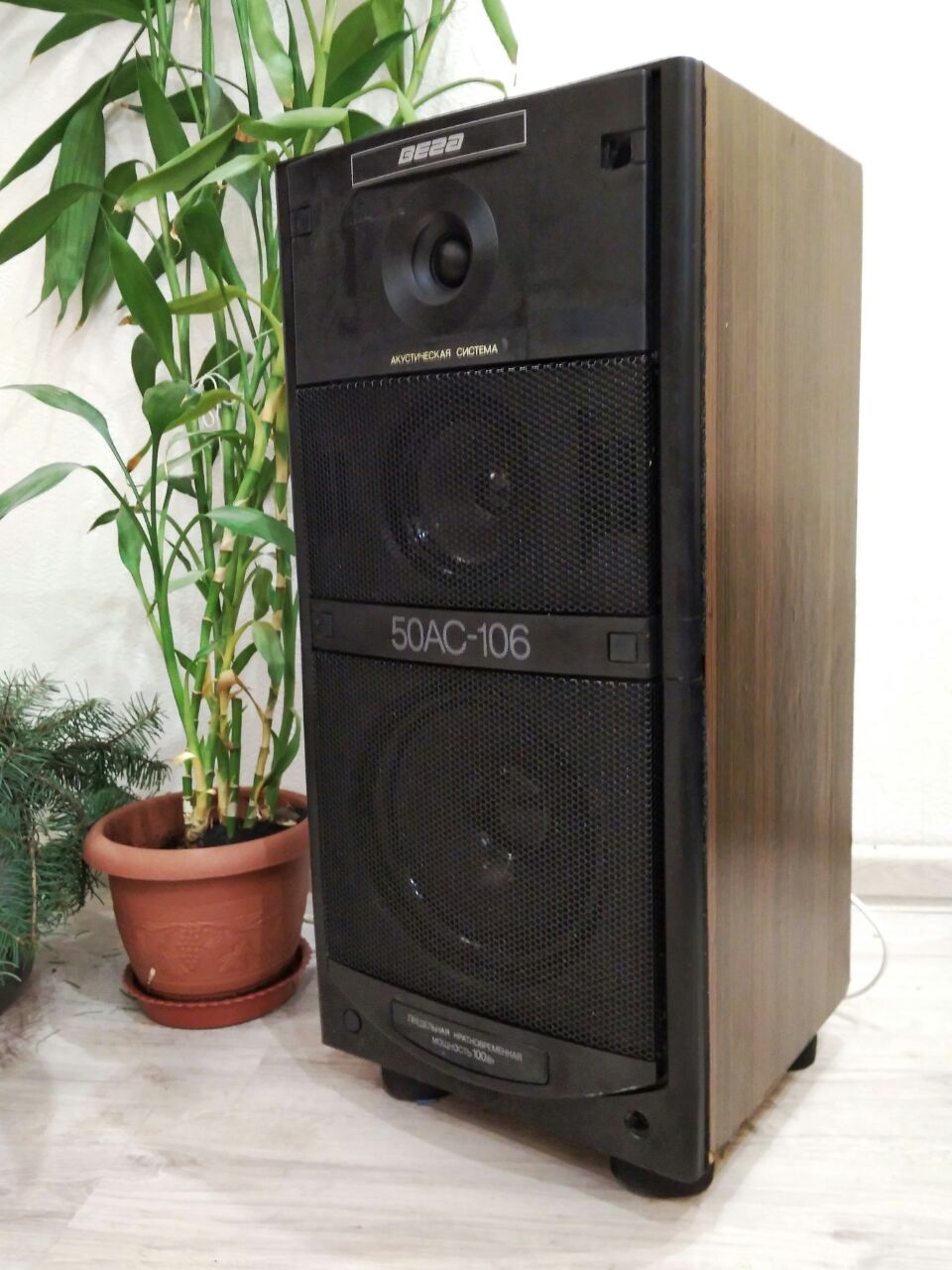

Фото не мое, взято тут
Небольшое отступление. Данный пост не претендует на истину в последней инстанции, так же он не претендует на какие то аудиофильские изыски, а так же на то, что полученный результат бьет все рекорды. Прошу не спорить на тему «зачем ты с ними возился, лучше бы купил новые нормальные», мне хотелось именно ТЕ колонки, как память из детства. Для прослушивания музыки у меня есть наушники Hifiman HE-400i и самодельный ламповый усилитель к ним, данный комплект уже претендует на некоторое качество, хотя с аудиофилами спорить не собираюсь.
Всех, кого заинтересовал, прошу под кат.
Покупка и первоначальный осмотр
С покупкой все получилось очень просто, я нашел того самого друга из детства и оказалось, что что те самые колонки все еще у него. Хотя и стоят в чулане и не используются уже с десяток лет. За символическую сумму мы ударили по рукам и колонки перешли ко мне. Сразу при покупке мне было сказано, что один ВЧ динамик сгорел и требует замены. Плюс колонки были изрядно запыленные, а на металлических решетках вылезла ржавчина. Далее колонки были подключены к усилителю для проверки работоспособности. Все динамики оказались рабочими кроме одного ВЧ, что подтвердилось его прозвонкой тестером в последующем. Конечно, звук колонок в состоянии как есть меня не порадовал. После первого включения колонки были полностью разобраны. Корпус проверен на крепкость швов, частенько у старых советских колонок боковые панели просто расклеиваются. Мне повезло, все стыки были проклеены крепко, кстати мои корпуса были сделаны полностью из фанеры включая заднюю стенку, что в этой модели не часто встречается. Гораздо чаще из фанеры боковые стенки а задняя из ДСП.
Далее был полностью разобран фильтр для проверки его соответствия оригинальной схеме, кстати вот она:
Конденсаторы и резисторы по номиналам совпали со схемой. Все конденсаторы у меня стояли металло-бумажные МБГО, что в целом не так уж плохо, ведь в реальных конструкциях людям встречались и электролиты. Кстати конденсаторы после измерения показали отклонения от номинала в пределах 1% что просто замечательно. Но больше всего меня интересовали индуктивности катушек, а вот с ними то ожидаемо не повезло. НИ ОДНА из катушек не соответствовала схеме по индуктивности, причем более того, катушки еще и не соответствовали друг другу в парах колонок. Например индуктивности катушек НЧ составляли 0,85 мГн и 0,64 мГн, при том что по схеме она должна быть 2,8 мГн. С СЧ и ВЧ история совершенно та же. Ну да ладно, все равно схема будет переделываться полностью.
План работ
После первоначального осмотра был составлен примерный план:
1. Проклейка всех швов, стыков и отверстий изнутри колонок герметиком;
2. Вклеивание внутрь корпуса деревянных распорок по схеме перед-зад и лево-право;
3. Обработка всех стенок резино-битумной мастикой для уменьшения резонансов;
4. Оклеивание всех стенок слоем ватина;
5. Замена ВЧ динамиков с изготовлением новых подиумов под них;
6. Полная переделка фильтров с изменением схемы и номиналов деталей;
7. Замена всех уплотнителей под динамиками;
8. Замена всех проводов;
9. Установка портов с клеммами;
10. Отмывка панелей и покраска решеток;
11. Снижение резонансов и дребезга лицевых панелей;
Ну раз план составлен, можно приниматься за работу.
Режем, пилим, мотаем, паяем, красим и так далее
Первым делом были разобраны и отмыты лицевые панели. Металлические сетки ошкурены, обработаны преобразователем ржавчины и покрашены. После этого панели были собраны назад, причем металлические сетки были установлены в пластик на герметик, дабы исключить их дребезг. Герметик снаружи не видно.

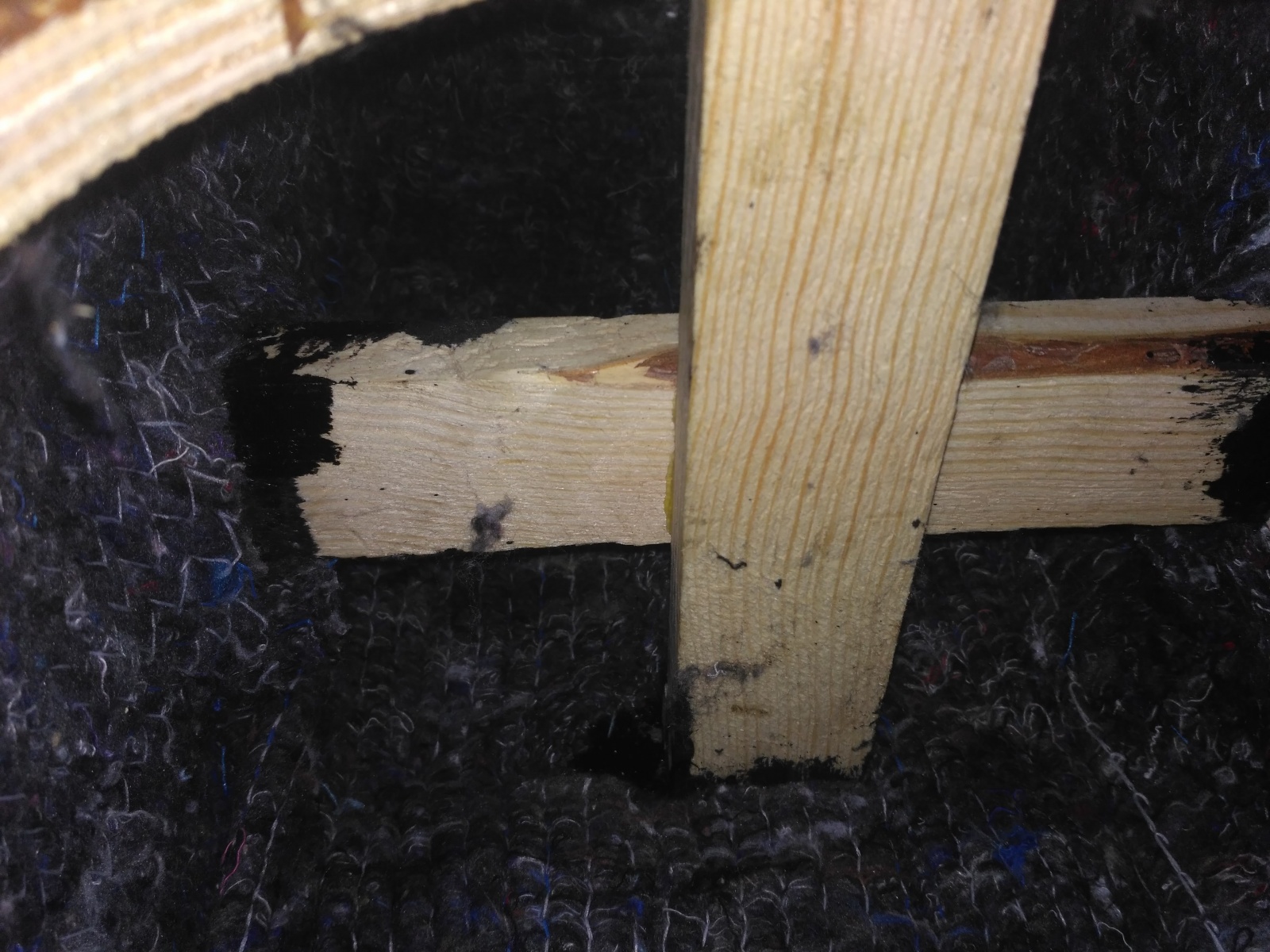

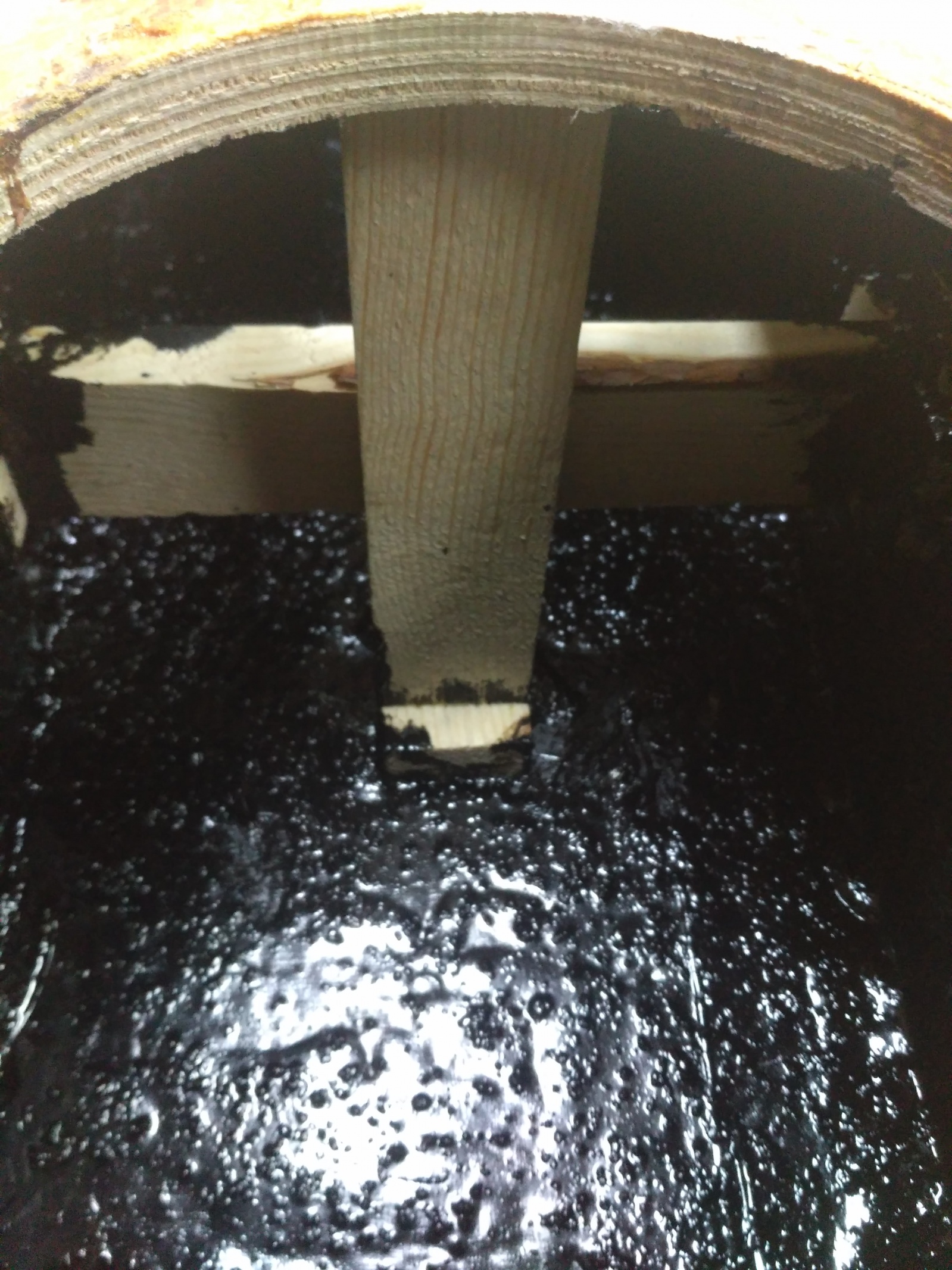

Далее все стыки корпуса, отверстия были тщательно промазаны строительным силиконовым герметиком изнутри. Это сделано для того, что бы исключить любые присвисты от выходящего воздуха. Щелей в корпусе особо и не было, но все же. Следующим этапом в корпус были вклеены по две распорки из сухих штакетин сечением 45х20 мм, вклеены они между передней-задней стенками и между левой-правой стенками, причем распорки еще и склеены между собой, так что получилась жесткая крестовина. Таким образом мы повышаем жесткость корпуса, ведь панели тут уже достаточно большие а толщина стенок всего 12 мм. После этого корпус изнутри весь промазан на два слоя резино-битумной мастикой.
Следующим этапом стала врезка портов с винтовыми клеммами для ввода проводов внутрь корпуса. (фото почему то не сохранилось)
Для обивки корпуса изнутри был приобретен обыкновенный ватин, в магазине тканей, там он толщиной где то 6-7 мм, поэтому были изготовлены маты из сложенного в три слоя ватина. Маты эти были приклеены по всем стенкам кроме передней, на ту же резино-битумную мастику и дополнительно по углам закреплены мебельным степлером.
После окончания работ с корпусом пришло время заняться электрической частью. Во первых нужно было решить что же поставить на замену родных ВЧ динамиков. Найти родной ВЧ мне не удалось а в интернете за них просят довольно не мало, от 700 до 1000 рублей за старый ВЧ я думаю много. К тому же, в интернете широко распространено мнение, что родные 10ГДВ-2 в целом не особенно хороши. Почитав интернеты и прикинув бюджет, а так же целесообразность покупки дорогих пищалок для этих колонок были выбраны наши 15ГДВ92-16, производства Новосибирской НОЭМА. По сопротивлению и чувствительности они одинаковы с 10ГДВ-2, а по качеству, говорят, значительно их превосходят. Кстати, спасибо фирме НОЭМА за оперативную отправку и хорошую упаковку заказанных динамиков.
Пока динамики ехали посредством Почты России я занялся переделкой фильтров. Опять же сначала очень долго копал форумы, собирал мнения и в итоге нашел схему переделки фильтров этих колонок, с хорошими отзывами и достаточным обоснованием от автора.
Схема была взята здесь
несколько забегая вперед скажу, что звучание колонок с этими фильтрами мне понравилось.
Как видно, на НЧ и СЧ здесь используются катушки с достаточно высокой индуктивностью. Намотать такие на «воздухе» не так то просто, ведь при этом она должна иметь еще и малое сопротивление, а это значит нужно использовать толстый провод, габариты катушек получаются не маленькие. Поэтому было принято решение мотать катушки на каркасах с сердечниками из трансформаторного железа. В качестве каркаса взята сантехническая полипропиленовая труба диаметром 40 мм, внутрь были плотно набиты полоски трансформаторного железа, нарезанные из старых советских трансформаторов. Катушка НЧ намотана проводом диаметром 1,6 мм по лаку, а СЧ 1,2 мм по лаку. Катушки ВЧ были намотаны на родных каркасах без сердечников, родным же проводом, там он где то 0,6-0,8 мм по лаку. Все катушки мотались с тщательным контролем получаемой индуктивности с помощью LC-метра. Это позволило добиться практически идеального совпадения индуктивности со схемой. Конденсаторы в фильтрах оставлены родные МБГО, все резисторы заказаны новые мощностью 35 Вт, сопротивлением 10 Ом и 3,3 Ом. Резисторы 10 Ом были взяты с запасом и с помощью тестера отобраны номиналы наиболее близкие к указанным в схеме. Вся разводка фильтра выполнена жестким одножильным монтажным проводом сечением 2,5 мм2. Данное сечение выбрано не столько из желания делать провод как можно более толстым, а для того что бы провод не болтался и из него можно было согнуть надежные контактные площадки.

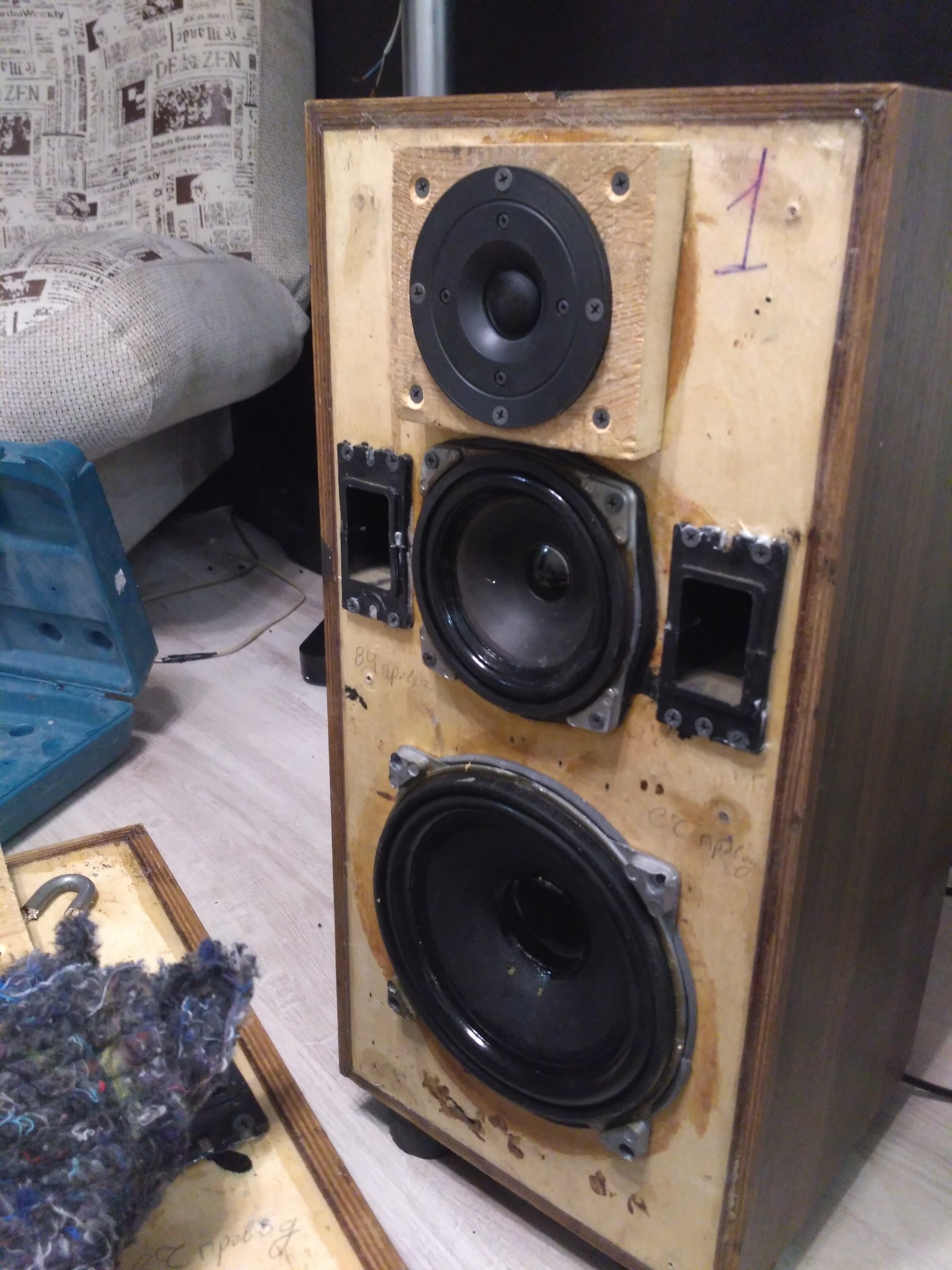

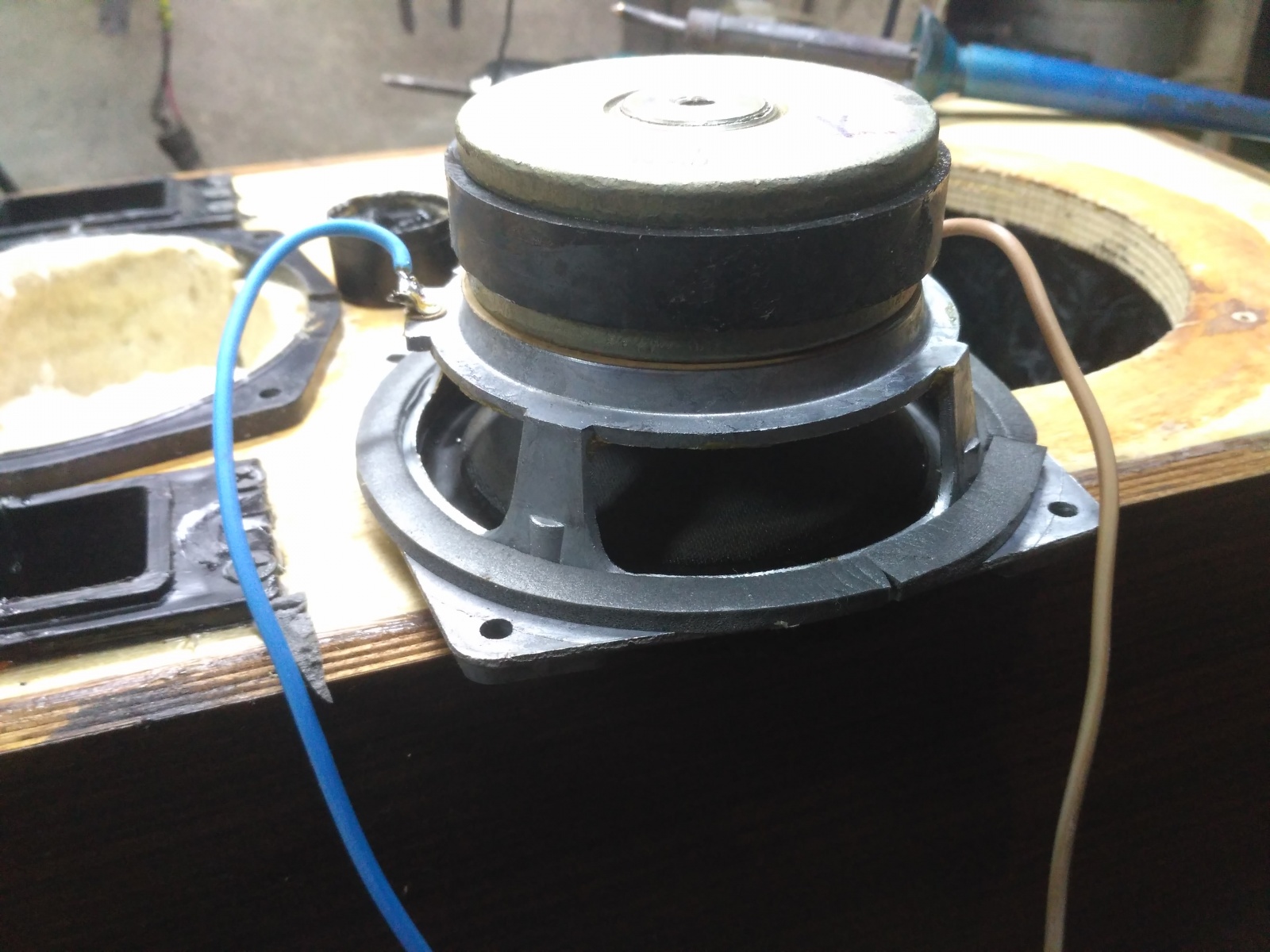

Пока возился с фильтрами, а заняло это не один день, пришли динамики. Разумеется, их габариты отличались от старых, поэтому пришлось делать новые подиумы под них. Ну а после этого дошло дело и до сборки.

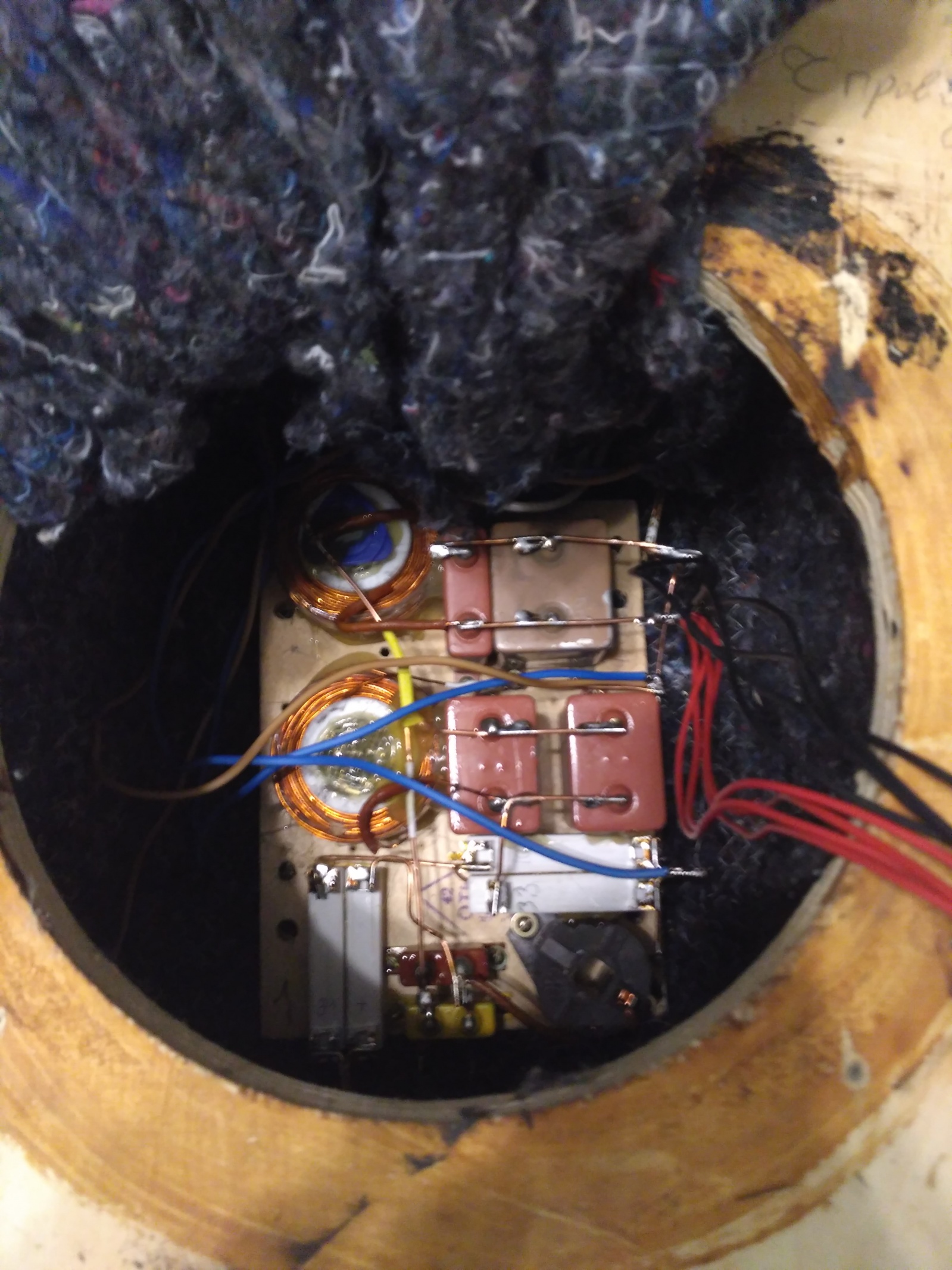

Фильтра были установлены в корпус, разумеется на старое место они не встали, пришлось пересверливать отверстия и опускать фильтра ниже. Сверху фильтра были накрыты ватином, он специально на задней стенке сделан длинее.
Трубы фазоинверторов перед установкой пришлось склеить, так как они развалились в руках на две половинки. В корпус они были вставлены на герметик и обклеены ватином.

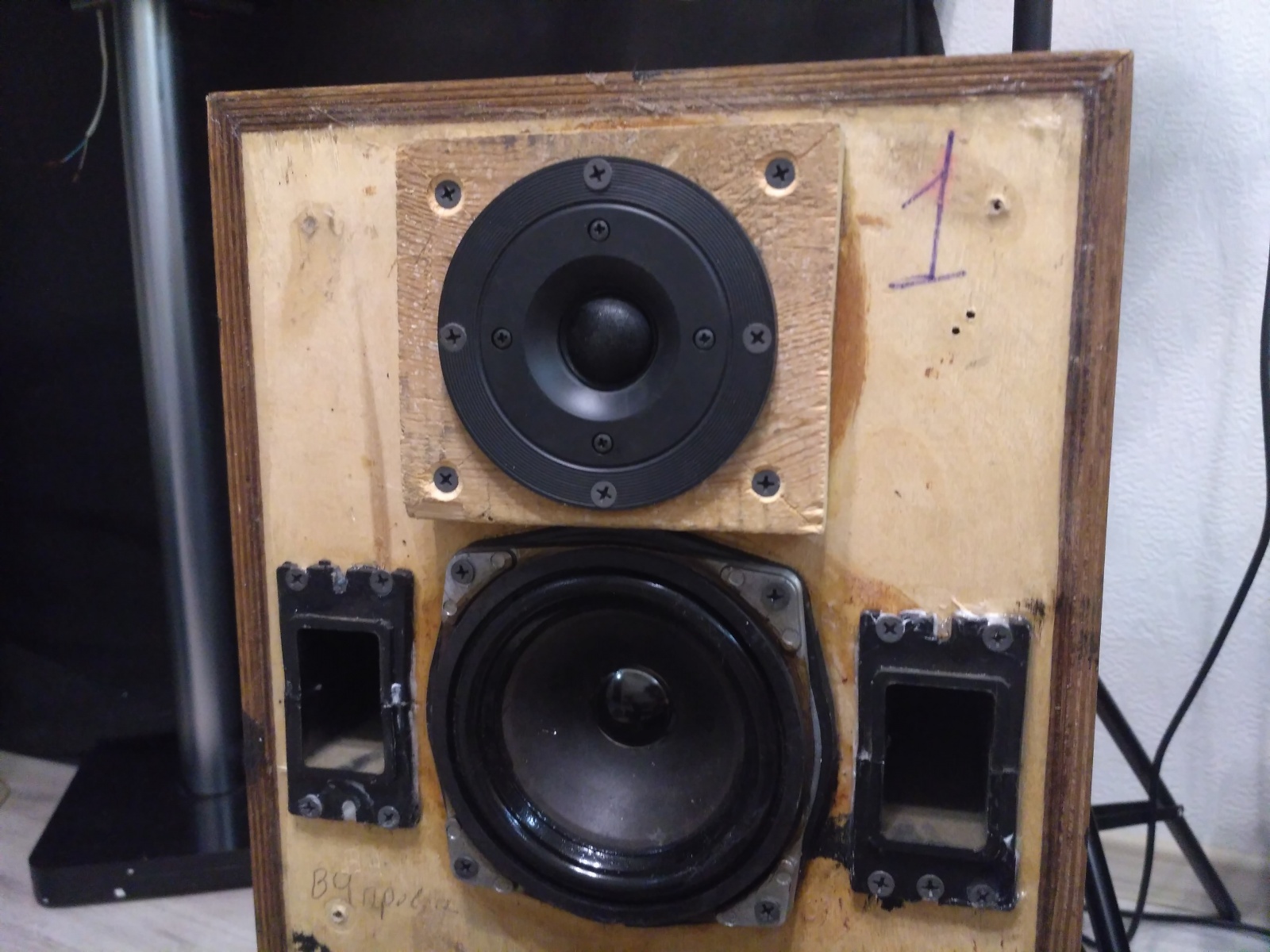

Дошло дело до динамиков. ВЧ закреплены на подиумы через прокладки. СЧ стаканы вставлены в корпус на герметик. Сами стаканы до половины заполнены распушенной ватой. На динамики СЧ и НЧ наклеены уплотнители из автомобильного шумоизоляционного материала Сплен. При притягивании динамика он очень хорошо обжимает стык. СЧ динамик при нажатии уходит внутрь неохотно и возвращается медленно, что говорит о герметичности конструкции.
К сожалению металлические блестящие колпачки на НЧ и СЧ динамиках не пощадило время, они слегка облезли. Пришлось их покрасить акриловой краской из баллончика. Старался сделать это как можно более аккуратно и максимально тонким слоем.
И в завершение работ с корпусом были вырезаны ножки взамен убогих пластиковых родных. Ножки диаметром 7 см вырезал из листа мягкой резины толщиной 4 см. И пусть в меня аудиофилы кидаются тухлыми яйцами, но работают они ничуть не хуже чем шипы, от которых в ходе долгих размышлений я отказался.

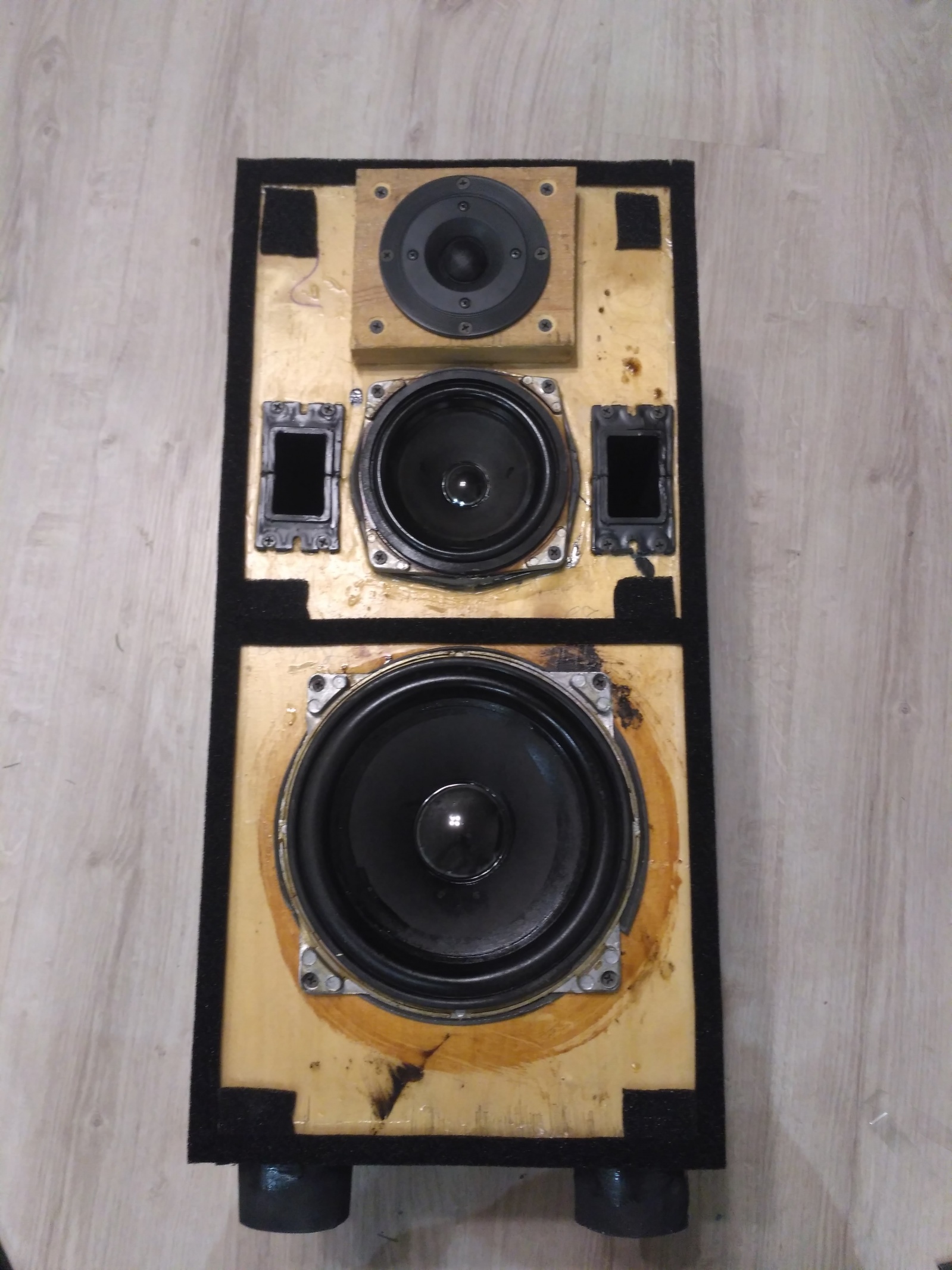

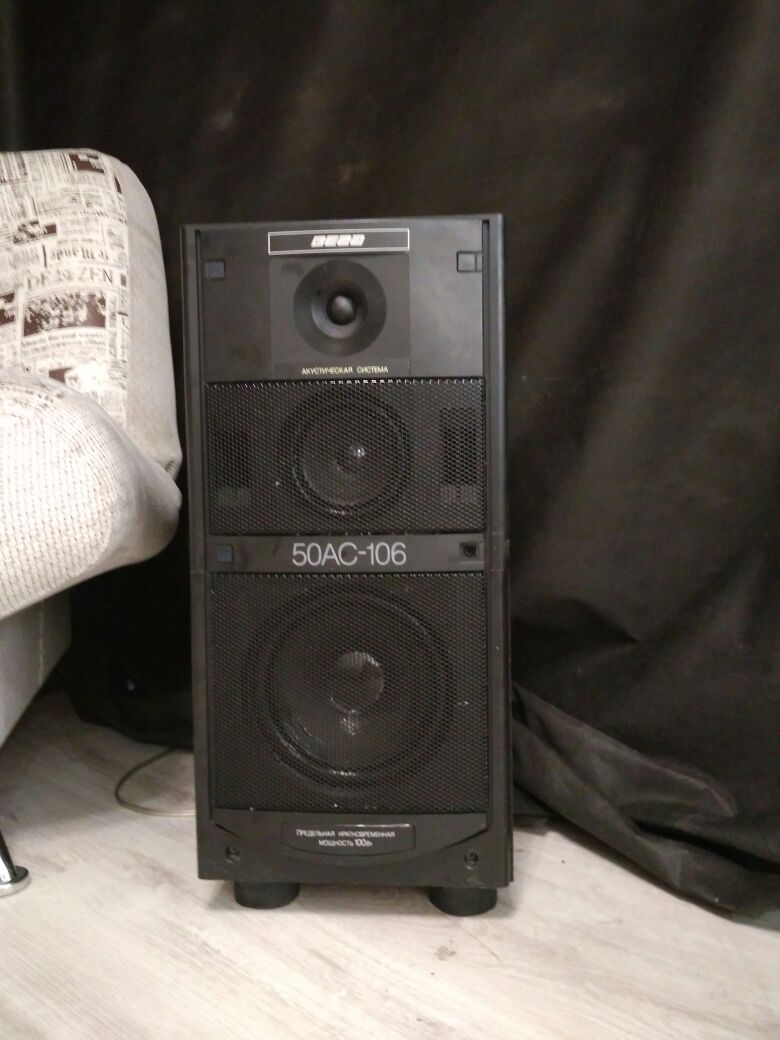

После сборки получилось вот что:
После этого весь корпус был покрыт бесцветным матовым лаком.

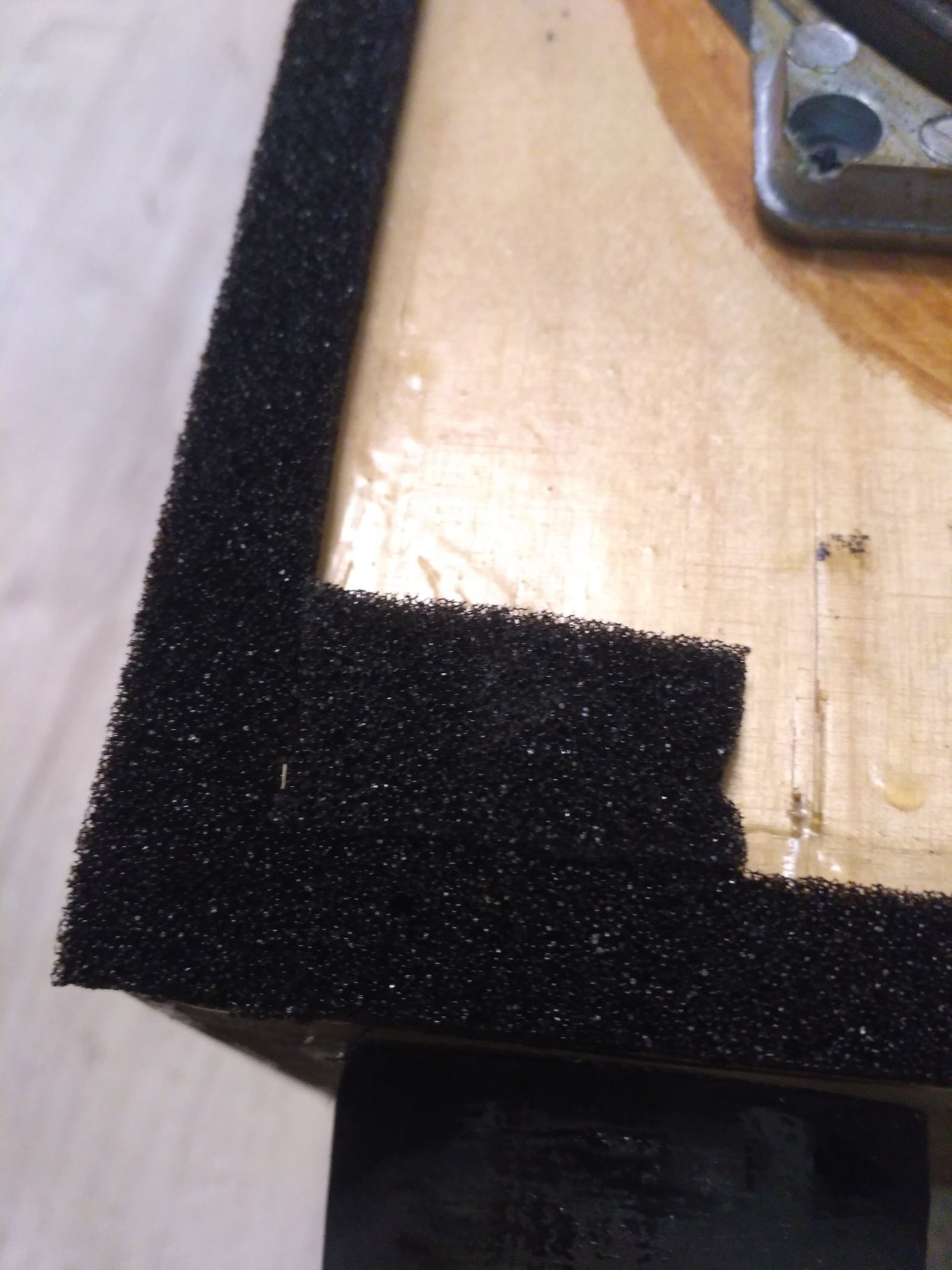

Пластиковые облицовочные панели изнутри были оклеены кусочками автомобильной виброизоляции STP Aero, это придало им вес и полностью убрало всю звонкость. Под панели на корпус были наклеены полосы Маделина, это специальный уплотнительный антискрипный материал, что то вроде поролона с пропиткой. Сделано это для того, что бы прижать панели как можно плотнее к корпусу.
На этом работы были завершены. По результатам прослушивания можно сказать, что колонки стали играть гораздо лучше чем до переделки, их стало приятно слушать. Сравнений никаких не будет просто по причине того, что сравнивать мне не с чем. Есть колонки Microlab SOLO2 Mk2, переделанные в пассивки. Те же самые треки с того же усилителя переделанные Веги играют гораздо лучше, впрочем это и не удивительно, класс этих микролабов совсем не высок. Сравнивать же Веги с наушниками Hifiman HE-400i как минимум глупо, это вещи совершенно разных классов и разных эпох.
Поставленные результаты достигнуты. Я поностальгировал по тем самым колонкам из детства, добился более качественного и приятного звучания и приятно провел время вместе со своим хобби. Сейчас эти колонки стоят у меня дома в качестве основных, но далеко не факт что через некоторое время их не сменит что то более качественное, при этом вполне вероятно, что это могут быть и другие старые советские колонки.
Бюджет всего мероприятия не вышел за 5000 рублей, сюда включена покупка колонок, покупка динамиков и покупка некоторых материалов. За эти деньги найти что то более качественное и лучше звучащее думаю невозможно. Кстати за ту же Радиотехнику S90 у нас просят 10000 :) Раскрутили их в интернете :)
Всем спасибо за внимание!
Автор: Александр
