Как подключить полупроводниковый лазер мощностью более 1 Вт (1000 мВт) к 3D-принтеру, ЧПУ станку, координатному столу

в 12:39, , рубрики: 3d-принтер, diy или сделай сам, координатный стол, лазер, лазерная резка, лазеры, плата, плоттер, чпу

Я часто сталкивался с запросами, каким образом к тому или иному 3D-принтеру, ЧПУ или координатному столу подключить более мощный лазер, если на самой плате либо не предусмотрено отдельное питание лазера, либо ток, который подается через контрольную плату, очень ограничен, например, 0.5А.

В основном на платах DIY engravers и MakeBlock подается 9-12 Вольт и не более 0.5-1 Ампера.
Для диодных лазеров мощностью от 1 Вт обычно требуется от 1 до 3 Ампер и 12 Вольт, а для лазеров мощность свыше 5 Вт требуется более 3 Ампер.

Например, на координатных столах (плоттерах типа MakeBlock XY plotter 2.0 KIT), необходимо организовать дополнительное питание, ровно как и на небольшом гравере Neje. Поэтому для того, чтобы поставить более мощный лазер – необходим отдельный блок питания и драйвер.

Предлагаемое описание схемы

Условно назовем её «Endurance circuit MO 1»:

Как подключить полупроводниковый лазер мощностью более 1 Вт (1000 мВт) к 3D-принтеру, ЧПУ станку, координатному столу - 1

Подключите управление лазером к пинам МК (МикроКонтроллер) и GND1. Подавайте напряжение не более 24В. Подключите контакт «+» вашего лазера к контакту «+12В», контакт «-» лазера к контакту «Сток» («Drain») полевого транзистора.

Не обязательно располагать контакты GND1 и GND2 на одной линии. Контакты «+12V» и «GND2» можно взять и со свинцово-кислотного аккумулятора.

Для размещения элементов достаточно иметь макетную плату размером 20х20 мм.

Данная схема позволяет питать более мощные лазеры 12 В и силой тока 5 ампер и более (согласно характеристикам используемого мосфета). В качестве питания лазера используйте источник питания DIY либо дополнительный блок питания.

Пример подключения данной схемы:

Как подключить полупроводниковый лазер мощностью более 1 Вт (1000 мВт) к 3D-принтеру, ЧПУ станку, координатному столу - 2

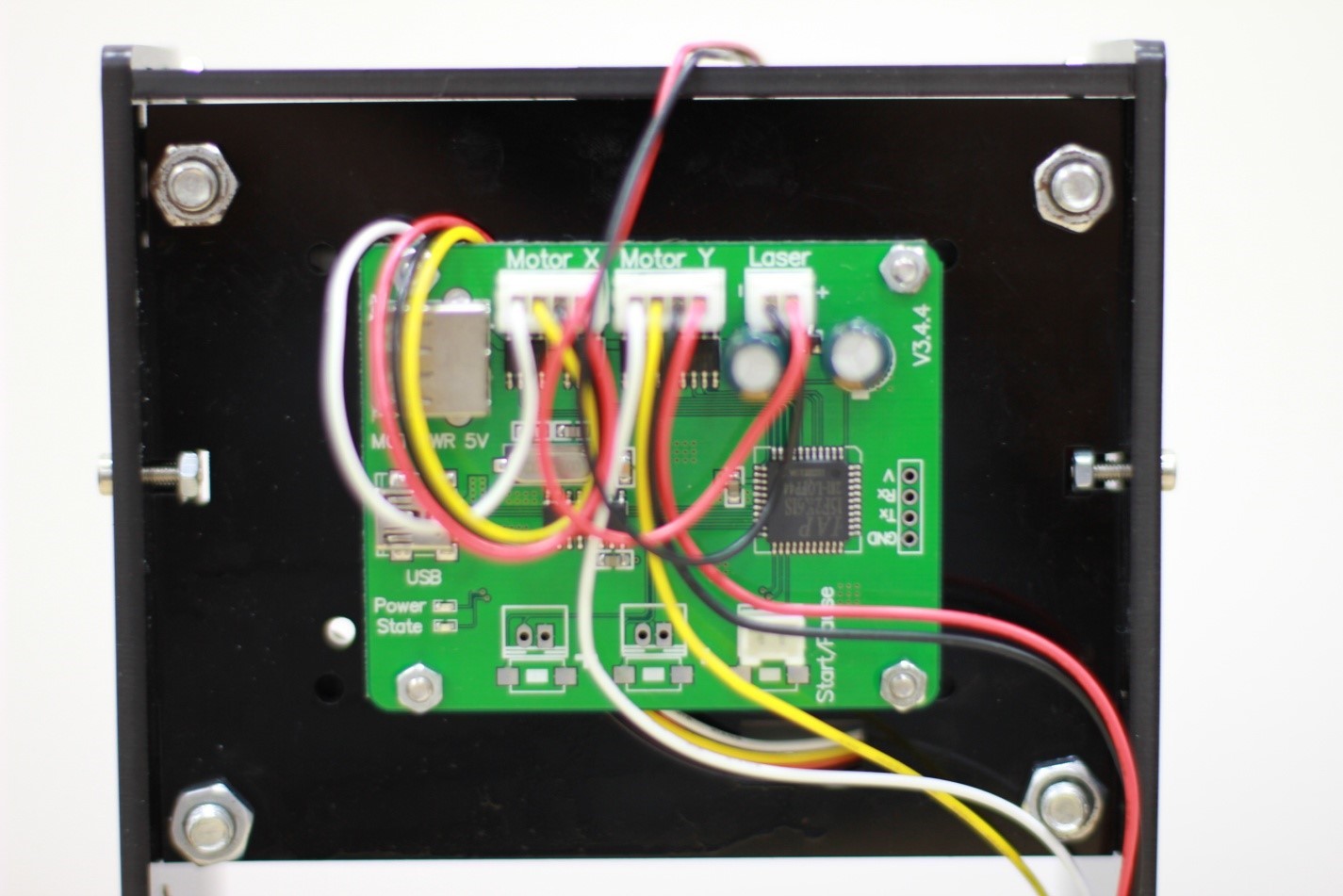

Вверху справа фотографии электронной платы гравера NEJE контакты Laser «+» и «-» являются управляющими, то есть соедините их с контактами Endurance circuit MO 1, соответственно с «МК» и «GND1».

Как подключить полупроводниковый лазер мощностью более 1 Вт (1000 мВт) к 3D-принтеру, ЧПУ станку, координатному столу - 3

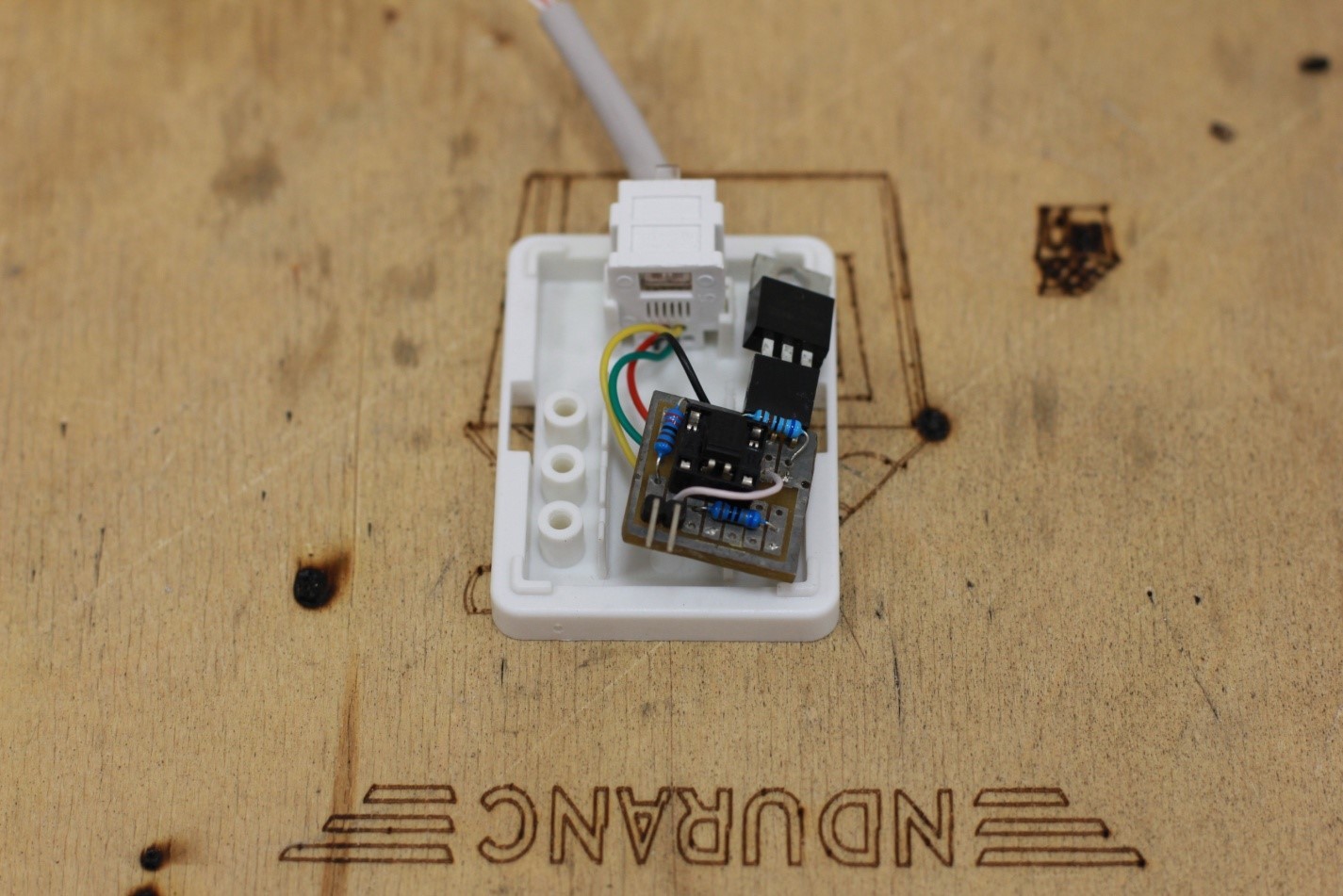

Используйте коробку распределительную телефонную (пластмассовая), чтобы поместить плату Endurance circuit MO 1. Выбирая тип проводов, имейте ввиду, что через них пойдет ток 1-5 А в зависимости от мощности лазера. Например, лазер мощностью 5.6 Вт потребляет до 3.5А.

Пример подключения схемы Endurance circuit MO 1 к мини граверу Neje:

Как подключить полупроводниковый лазер мощностью более 1 Вт (1000 мВт) к 3D-принтеру, ЧПУ станку, координатному столу - 4

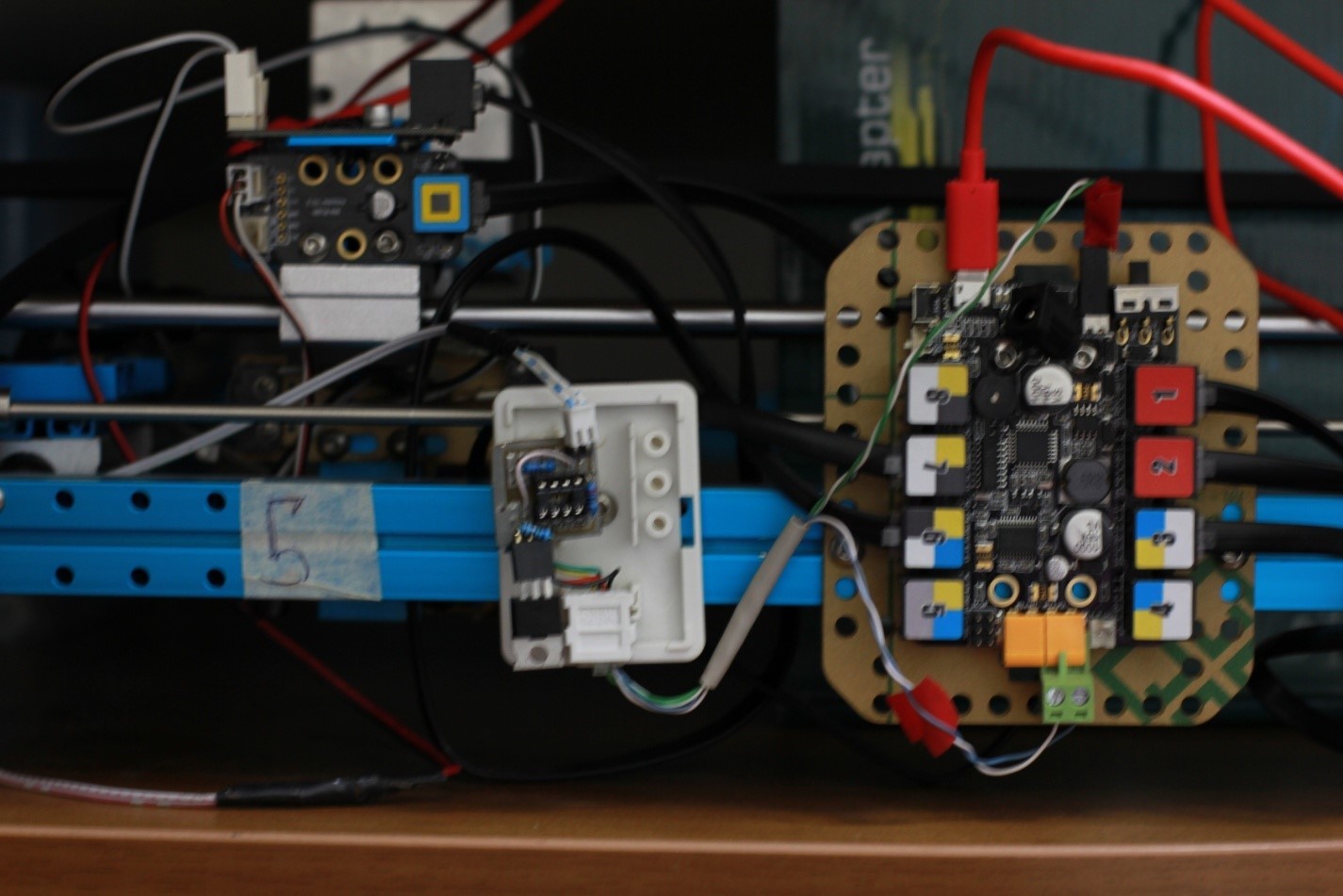

Пример того как выглядит схема Endurance на MakeBlock plotter XY 2.0:

Как подключить полупроводниковый лазер мощностью более 1 Вт (1000 мВт) к 3D-принтеру, ЧПУ станку, координатному столу - 5

При желании каждый из Вас может спаять схему самостоятельно согласно принципиальной схеме в начале статьи. Рад предоставлять сообществу любителей лазеров и лазерной гравировки полезные технологии!

Лайфхак

Однако если Вы хотите получить уже готовую плату Endurance circuit MO 1 – напишите gf@EnduranceRobots.com и они вышлют Вам её.
