Защищённая флешка за 350 рублей своими руками

в 14:49, , рубрики: diy или сделай сам, защищённая флешка, флешка, метки: ,

Всем доброго времени суток. Как-то раз у меня появилась идея купить флешку, с которой не будет страшно лезть ни в огонь ни в воду, ни стираться с ней в стиральной машинке. Нашёл в интернете штуки и за тысячу рублей и за две. Денег мало, жаба задушила, пришлось что-то выдумывать.

Сразу скажу, что из инструментов у меня только паяльная станция, хотя по хорошему хватит и обыкновенного советского паяльника. И ёще, под катом много фоток!

Закупаемся

Защищённая флешка за 350 рублей своими рукамиДля начала купил в Сплаве такой контейнер. Он сделан из алюминия и, предположительно, достаточно прочен. Стенки толщиной в миллиметр с блестящей стороны и в полтора миллиметра с синей. Стоит 55 рублей.

Для герметизации в магазине Fix-Price был куплен термопистолет на 20 Вт, который хоть и маломощный и очень хрупкий, но которого с головой хватает для наших задач. Он обошёлся мне в 37 рублей. В радиомагазине рядом с домом также было куплено несколько стержней для пистолета. Понадобилась лишь четверть стерженька, можно даже не считать, но для честности скажем, что он стоит 10 рублей.

На внутренности мы разобрали флешку Transcend JetFlash T5 на 2 Гб. Специально взял не очень большую, чтобы не было жалко. Для разъёмя также за 20 приобрёл usb-штекер с обжатием на кабель.

В итоге у меня вышло 350 рублей.

Собираем всё воедино

Защищённая флешка за 350 рублей своими руками
Заранее прошу прощения за снимки, кроме телефона ничего под рукой не было.

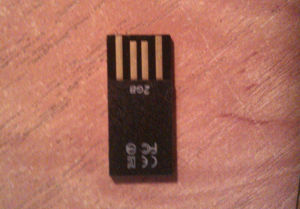

Для начала разбираемся с флешкой. Её мы разбираем любым доступным способом, она вся держится на клею. Когда будете отрывать её от пластинки с рычажком-кнопкой будьте аккуратней. Она держится на клеевой жвачке. В итоге у нас на руках оказывается почти монолитная конструкция:
Защищённая флешка за 350 рублей своими руками

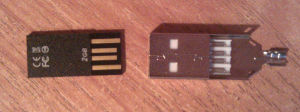

Эти четыре контакта — достаточно хрупкая конструкция, у меня был печальный опыт, когда они отломались, захватив с собой половину флешки. Именно поэтомы мы усилим их полноценным usb-штекером.
Защищённая флешка за 350 рублей своими руками

Берём любые четыре проводка (например, две пары из сетевого шнура) и припаиваем их с одной стороны с флешке, с другой к штекеру и из термопистолета заливаем обратную сторону usb-штекера клеем, чтобы получилось примерно так:
Защищённая флешка за 350 рублей своими руками

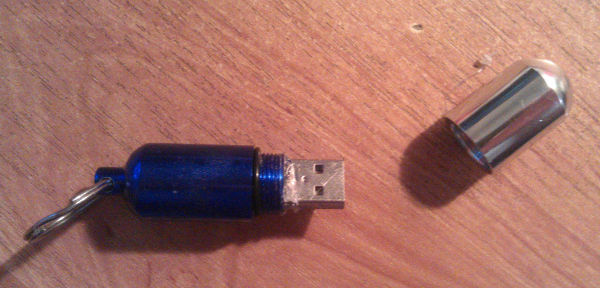

Затем хорошенько прогреваем пистолет и заполняем клеем весь герметичный контейнер и быстро вставляем туда флешку. Если с термоклеем что-то не получилось, то его можно расплавить даже с помощью паяльника. Он вонять и гореть не будет.

Защищённая флешка за 350 рублей своими руками

Флешка готова!

Теперь тесты

Тест чтения будем проводить так: запишем на флешку архив с последними сорцами линукса и будем сравнивать md5 после каждого эксперимента.

gamepad@GamePad-C1L:/media/gamepad/Transcend$ md5sum *
7c959e3e0b6559ca3f1b7bf86fdc6370  linux-3.6.7.tar.bz2
gamepad@GamePad-C1L:/media/gamepad/Transcend$

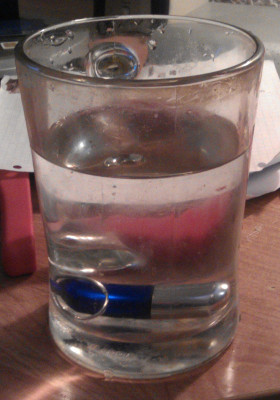

Стакан с водой

Защищённая флешка за 350 рублей своими руками

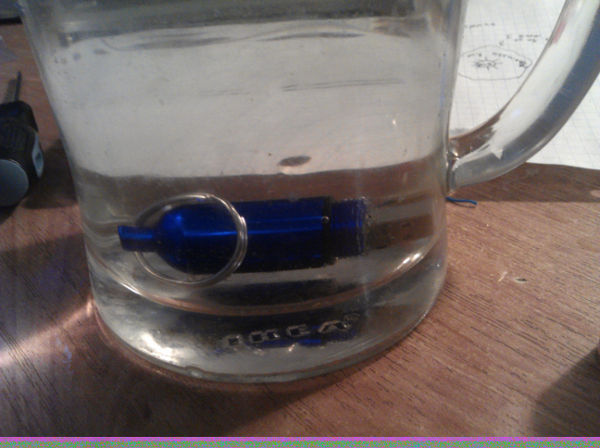

Ну, так не интересно. Написано же, что контейнер сам по себе герметичный. Давайте уж так:
Защищённая флешка за 350 рублей своими руками

Так, вынимаем, тестим… Всё работает! Уже хорошо.

Микроволновая печь

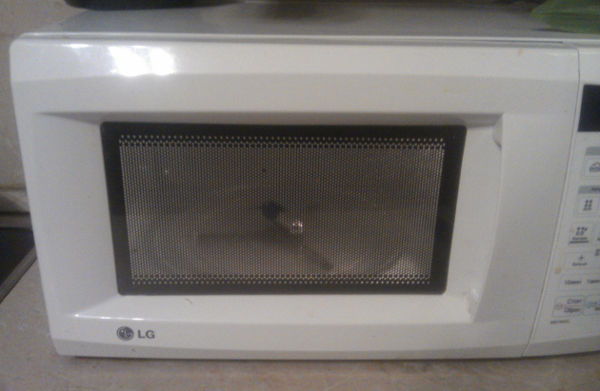

Одним из условий прохождения тестов была устойчивость к кратковременному, но достаточно мощному электромагнитному излучению. Вот мы и засунем его в микроволновку:
Защищённая флешка за 350 рублей своими руками
Время — 30 секунд. Честно говоря, я думал, что мой киловаттный повар взорвётся. Стальное колечко на корпусе флешки искрило не по-детски. Доставал носитель в кухонных перчатках. Как только он остыл, вставляем в компьютер, usb-хаб радостно мигает лампочкой. Всё работает. Тест чтения проходит на ура!

Падение из окна

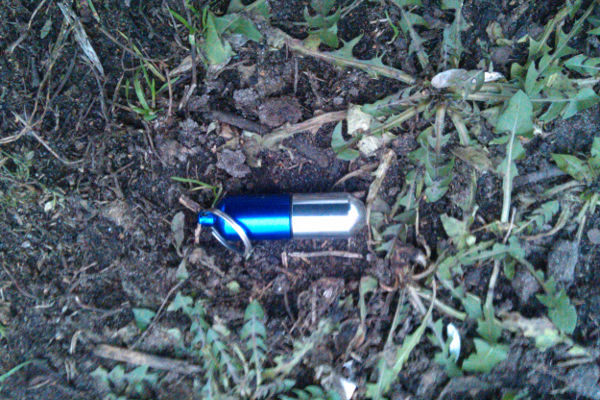

Да мы эту флешку собирали, мучали водой и страшными лучами и теперь просто взяли выкинули в окно… с 15 этажа. Попала в траву (надо было в асфальт бросить).

Защищённая флешка за 350 рублей своими руками

Спускаюсь вниз, нахожу бедолагу в траве, несу домой. Подключаю — работает. MD5 верный.

После этого решил протестировать на запись. Записал на неё загрузочный образ ubuntu. На другом компьютере загружаюсь с неё. Успешно.

Вот и всё! Таким образом, мы за 350 рублей собрали защищённую флешку и в качестве бонуса имеем копеечный клеевой пистолет. Теперь наши данные будут в безопасности. Удачи!

Автор: GamePad64
