Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2

в 15:06, , рубрики: diy или сделай сам, maker faire, Блог компании MakeItLab, робототехника, хакспейсы, шэньчжэнь

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 1 Напомним, что недавно завершилась выставка MakerFaire 2016, что проходила 22-23 октября в китайском Шэньчжэне — событие ожидаемое и радостное для всех любителей DIY, 3д-печати, робототехники, электроники — так как на ней можно воочию увидеть самый передовые разработки, тенденции и просто пообщаться с интересными и неординарными людьми.

Конечно не у всех есть возможность побывать на этой выставке лично, но пройтись заочно по выставке и посмотреть, что было интересного мы сможем — прямо сейчас не отходя от компьютера.

Первая часть нашей фотоэкскурсии здесь, а теперь продолжение:

Проект i-greenhouse

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 2

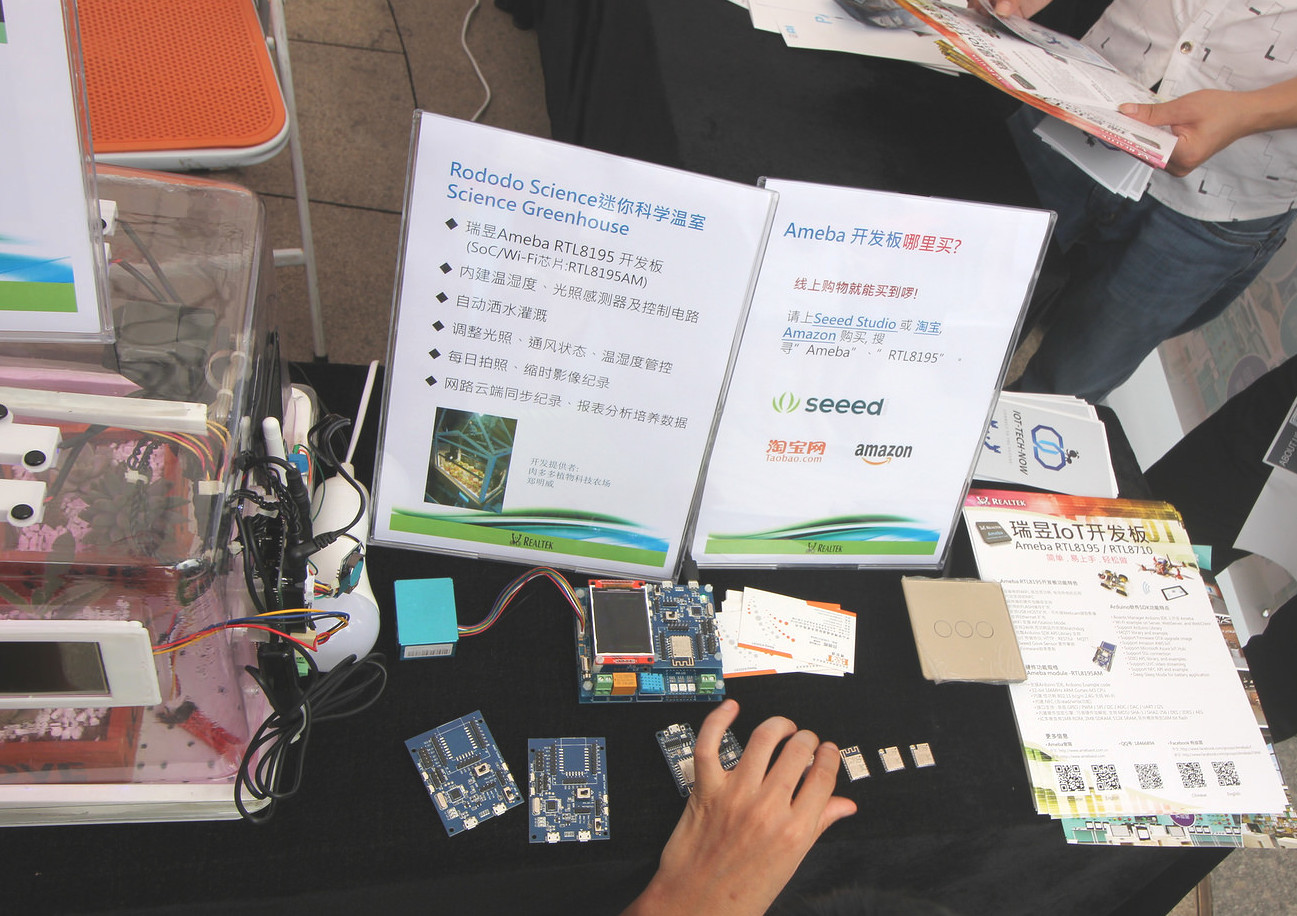

Интересный проект по автономной теплице, управляемой с планшета по Wi-Fi. В качестве контроллера используется SoC Ameba (Realtek)

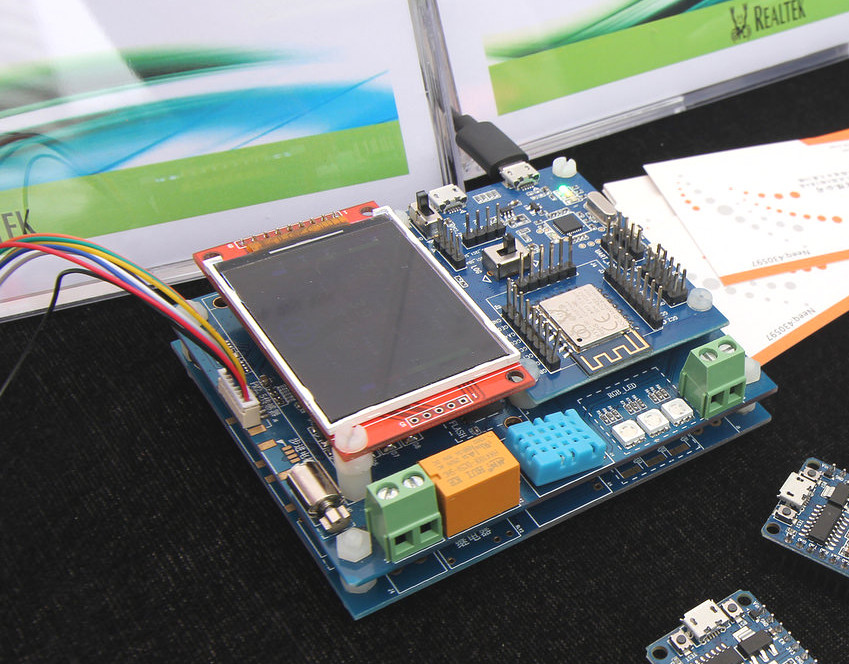

Пример управляющего модуля:

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 3

Видео в действии

Подробности (на китайском) вы можете прочитать здесь.

Ameba IoT

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 4

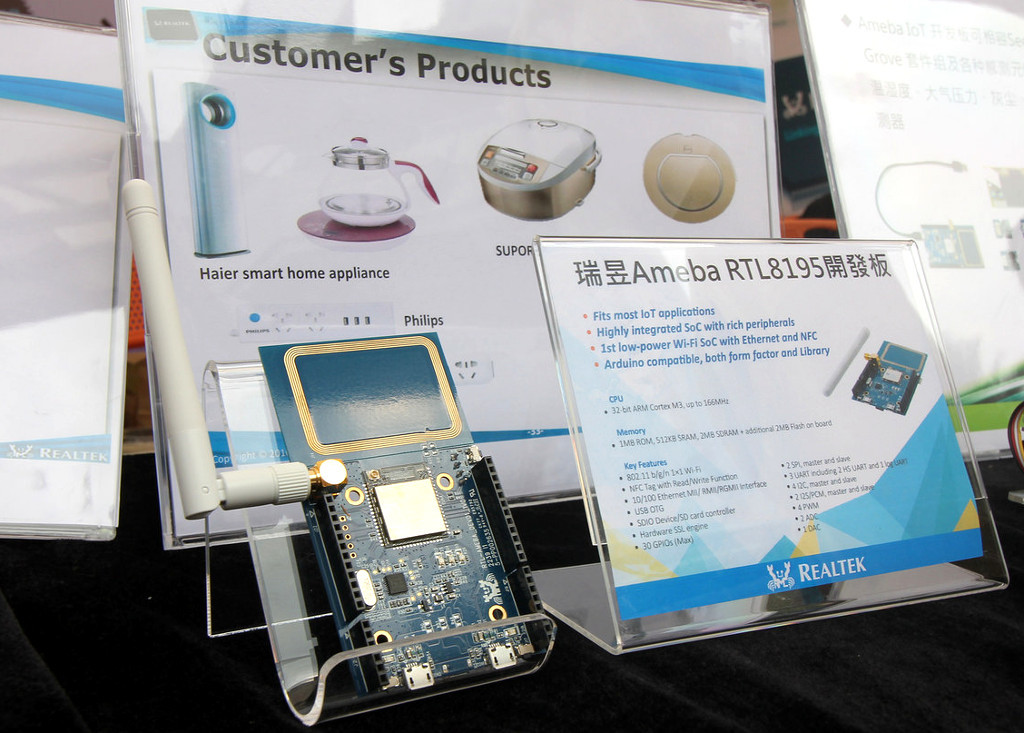

Ameba — это решение от Realtek для интернета-вещей (IoT). Проект теплицы — лишь один из примеров использования платы Ameba RLT8195.

Предоставлены две платы Ameba RTL8195 и Ameba RTL8710:

Характеристики

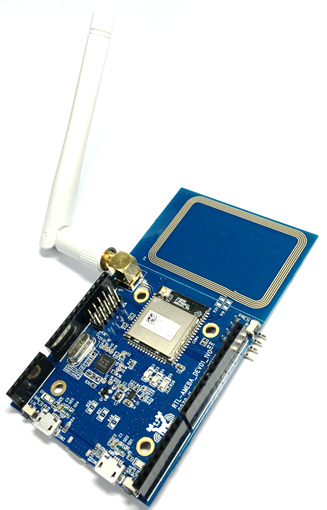

#1 Ameba RTL8195 Board
Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 5

CPU
— 32-bit ARM Cortex M3, up to 166MHz
Memory
— 1MB ROM, 2MB SDRAM and 512KB SRAM
Key Features
— Integrated with 802.11 b/g/n 1x1 Wi-Fi
— NFC Tag with Read/Write Function
— 10/100 Ethernet MII/ RMII/RGMII Interface
— USB OTG
— SDIO Device/SD card controller
— Hardware SSL engine
— Maximum 30 GPIOs
— 2 SPI Interfaces and support both master and slave mode
— 3 UART Interfaces including 2 HS-UART and one log UART
— 4 I2C Interfaces and support both master and slave mode
— 2 I2S/PCM Interfaces and support both master and slave mode
— 4 PWM interfaces
— 2 ADC interfaces
— 1 DAC interfaces

и более легкая версия:

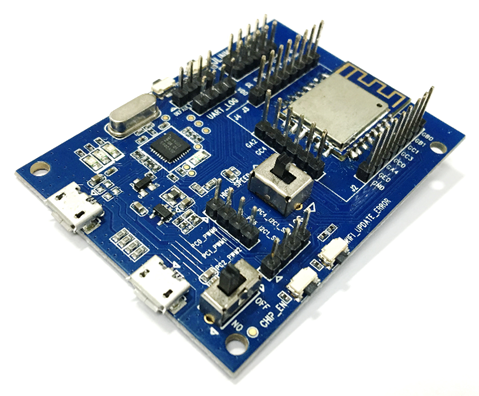

#2 Ameba RTL8710 Board

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 6
CPU
— 32-bit ARM Cortex M3, up to 83MHz
Memory
— 1MB ROM, 512KB SRAM and 1MB flash
Key Features
— Integrated with 802.11 b/g/n 1x1 Wi-Fi(HT20 only)
— SDIO Device
— Hardware SSL engine
— Maximum 17 GPIOs
— 1 SPI Interfaces and support both master and slave mode
— 2 UART Interfaces including one HS-UART and one log UART
— 1 I2C Interfaces and support both master and slave mode
— 4 PWM interfaces

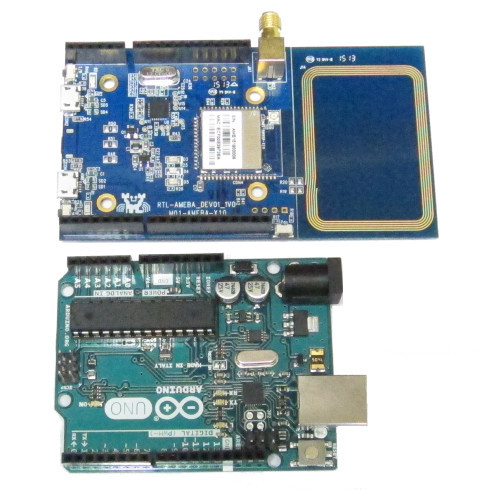

Формфактор первой совместим с Arduino UNO

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 7
(NFC антенну можно убрать, если в ней нет необходимости).

Для программирования используется Arduino IDE. По цене RTL8195 платка продаётся за ~$25.

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 8

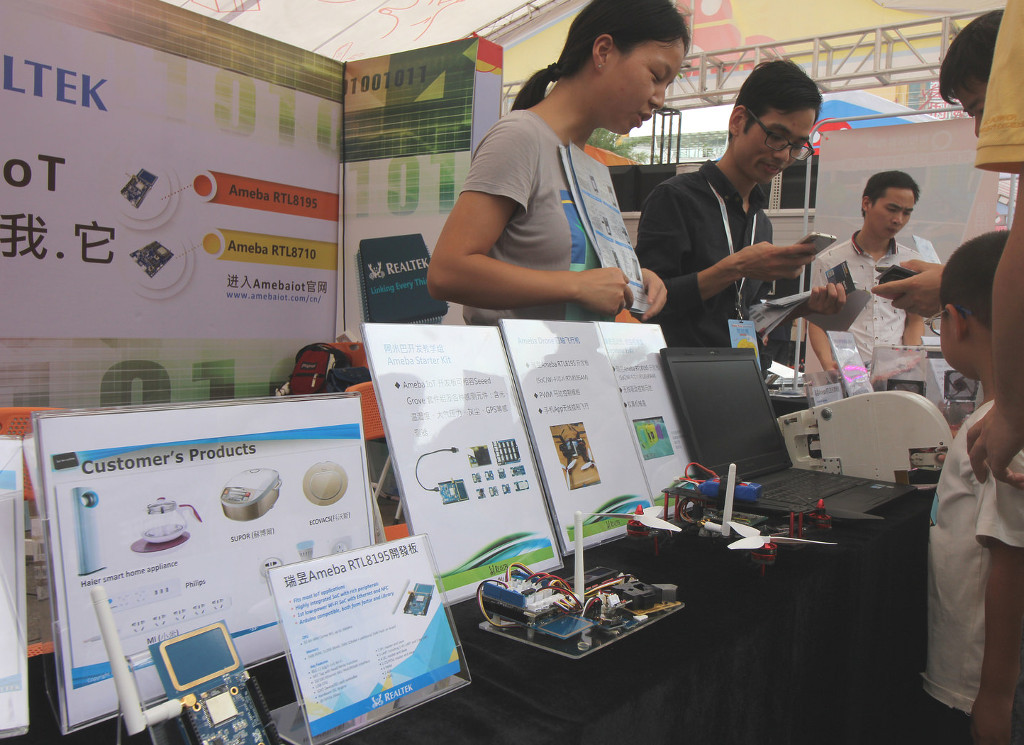

На стенде представлена сама плата, Starter Kit, и так же квадрокоптер на базе платы RTL8195 ( подробнее о проекте коптера).

Подробности на сайте www.amebaiot.com. Единственный (лично для меня) минус — что «currently, Ameba supports Windows XP/7/8 32 bits/64 bits and MAC OS operating systems»

YwRobot studio

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 9

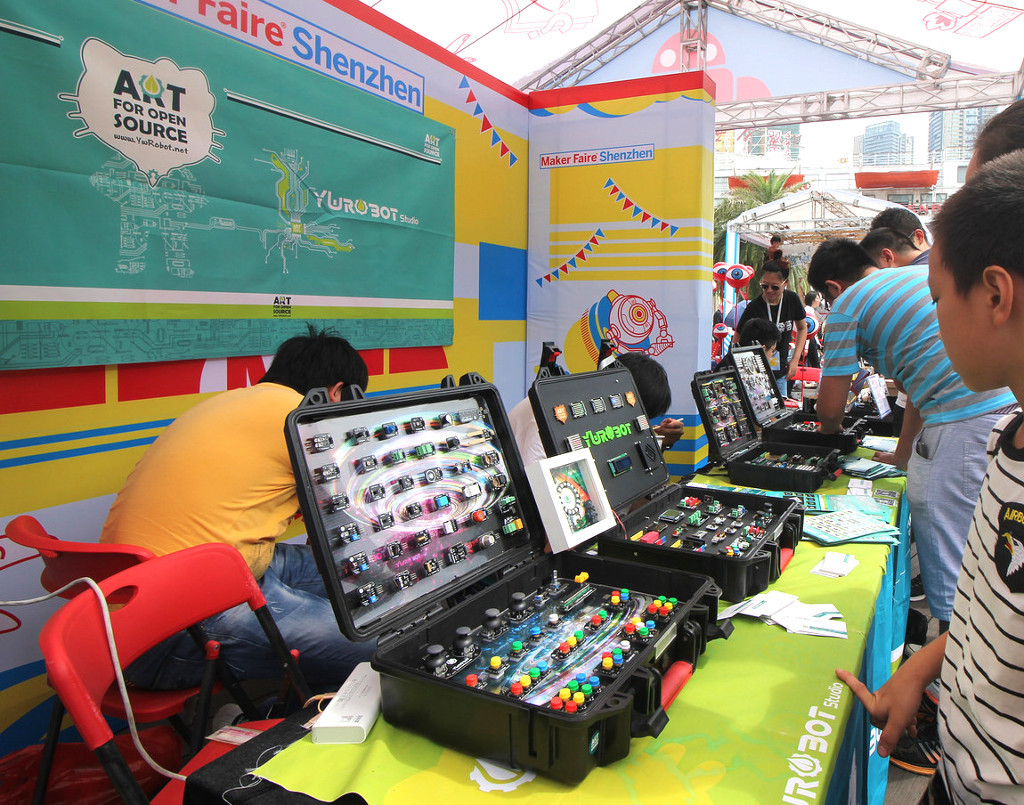

Китайская компания YWRobot, девизом которой является «Art for open source» — представила набор разнообразных модулей, для создания красивых ардуино проектов.

Периферии у них действительно очень много — список компонентов на вики. И сам сайт компании www.ywrobot.net.

Манипулятор Dobot

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 10

В прошлой части обзора мы побывали на стенде uArm манипулятора. Напомню uArm проект энтузиастов из Шэньчженя, кто хотели сделать доступный манипулятор — и марте 2014 они успешно набрали на Kickstarter более $250k.

В июле 2015 году группой из 5 инженеров по робототехнике в Шэньчжене — создана компания Yuejiang, целью которой было сделать настольный робот-манипулятор с промышленной точностью, но по доступной цене. И так появился — проект Dobot.

В ноябре 2015 они успешно вышли с проектом на Kickstarter и собрали более $600k.

Видео-обзор манипулятора

Стоимость манипулятора Dobot Arm V1.0 — $899.00, точностью ±0.1 mm. Сайт проекта: dobot.cc

Ai.Frame — DIY гуманоидный робот

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 11

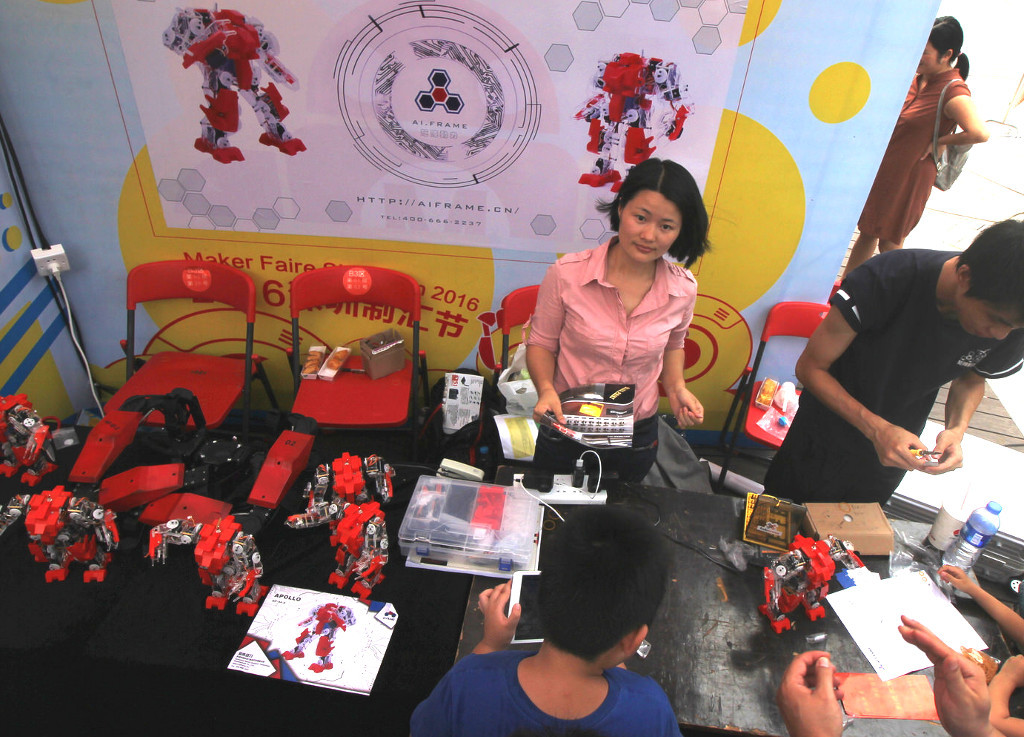

А сейчас мы у стенда ещё одного проекта, кто успешно зафинансировался через Кикстартер — из заявленных $5k было собрано более $20k — это проект DIY гуманоидного робота — Ai.Frame. Авторы проекта — два студента Hu Jiaqi и Sun Zebo, идея к ним пришла в 2012, и два года они готовились к выходу на кикстартер.

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 12

Пример танцующего робота

Пример сборки робота

Цена робота на момент кампании была $259, вариации в материале — фанера, акрил, в размерах. Сейчас — $350. Сайт проекта: aiframe.me

CCROV — подводный робот с 4K камерой

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 13

Мы были у стендов проектов кто уже успешно завершили Kickstarter кампанию (в прошлых годах), но есть проект, чья кампания в процессе и на момент написания этих строк — до конца кампании осталось 3 дня.

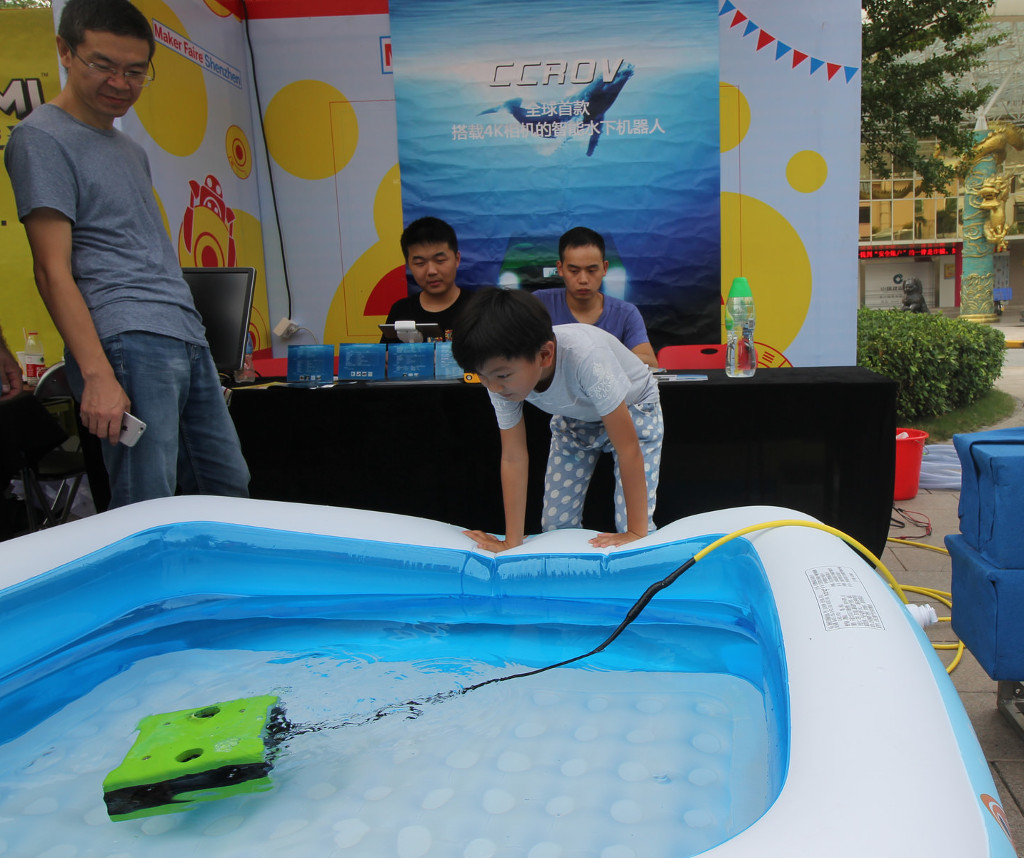

Это проект подводного робота с камерой высокого разрешения (4K) — CCROV. Из заявленных $20k уже собрано более $30k.

Цель разработчиков — создать профессиональный дрон для подводной съёмки по приемлемой цене.

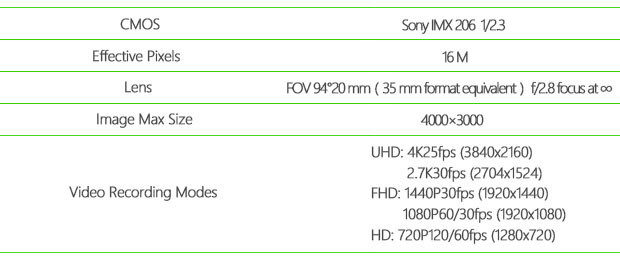

Заявленные характеристики камеры

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 14

Видео обзор про возможности робота и про разработчиков

Ссылка на кампанию на Indiegogo.

Portalraider — электро-скейт

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 15

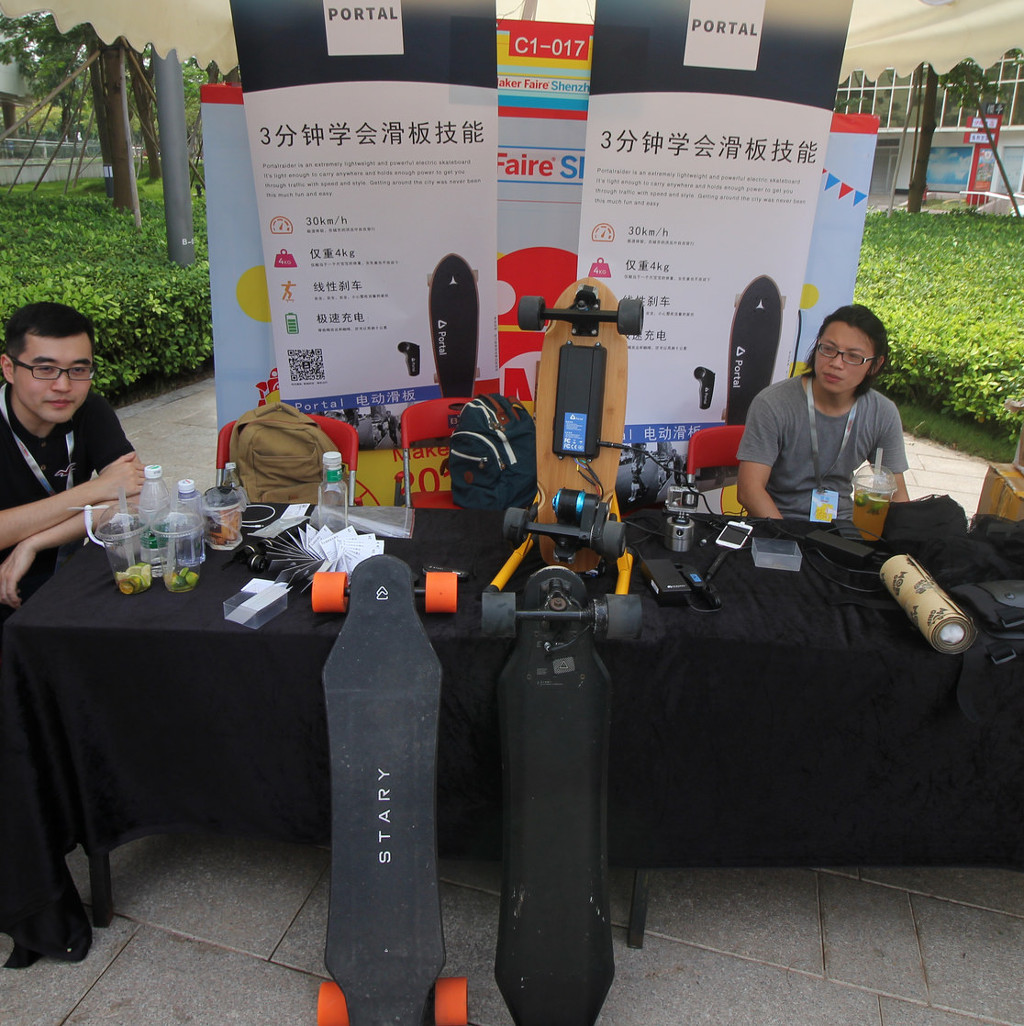

А на этом стенде мы видим скейт с электро приводом. Возможно не сильно оригинально, но по заявленным характеристикам — развивает скорость до 30 км/час, и весит всего 4 кг.

WiFiBoy

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 16

на этом стенде представлена игровая приставка на базе ESP8266. Демонстрируют лично разработчик, и его сын. Кстати именно благодаря интересу сына к играм — отец и занялся разработкой этой приставки.

По сути это игровая платформа — программировать игры для которой можно самостоятельно — для программирования ESP подходит IDE Arduino.

Видео обзор приставки

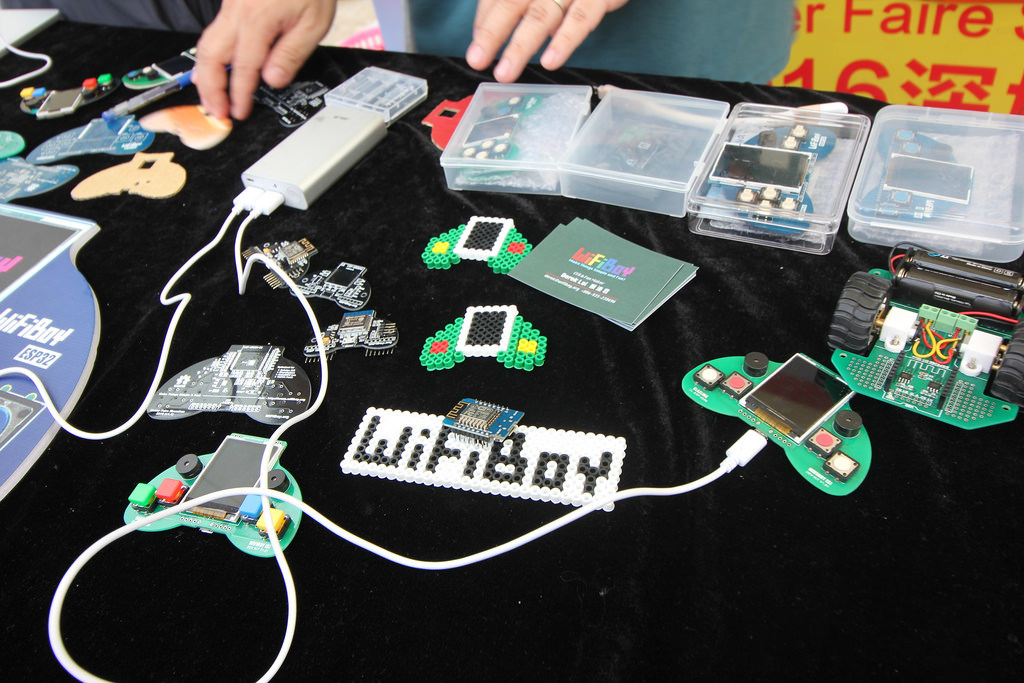

Играем в Тетрис

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 17

Так же возможно устанавливать на мобильную платформу, и получаем колесного робота:

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 18

» Сайт проекта: www.wifiboy.org

dotstud.io

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 19

А вот мы подошли к стенду компании .studio (dotstudio). Если кто не понял — то на фото японка) — компания приехала в Шэньчжень из Японии.

Компания была организована в июле этого года, и основное направление деятельности — IoT. И в каком-то смысле это хакспейс — они организуют мероприятия для гиков в Токио.

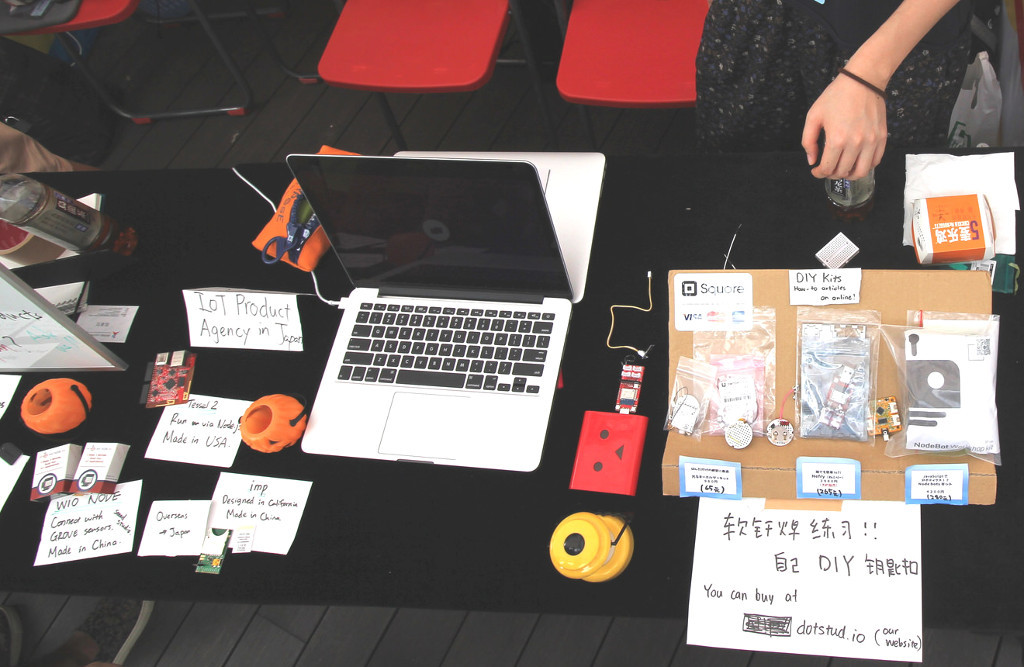

На выставку они привезли несколько своих IoT наборов

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 20

» Сайт компании: dotstud.io

MIERUNDES

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 21

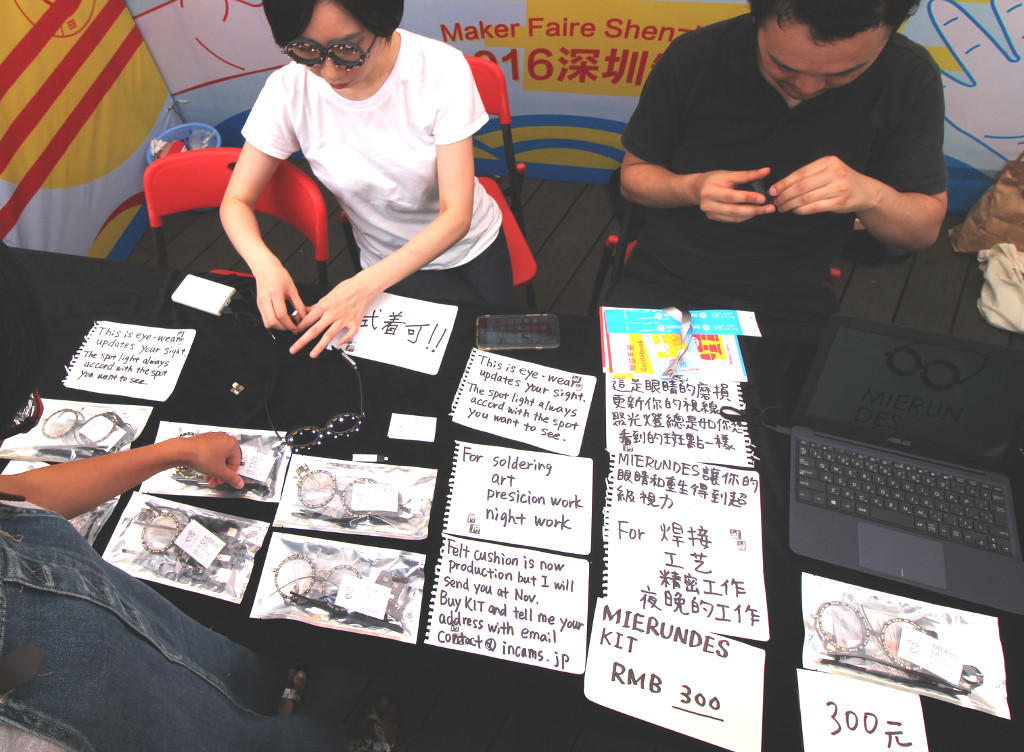

Рядом стенд — так же от японских ребят, проект Mierundes.

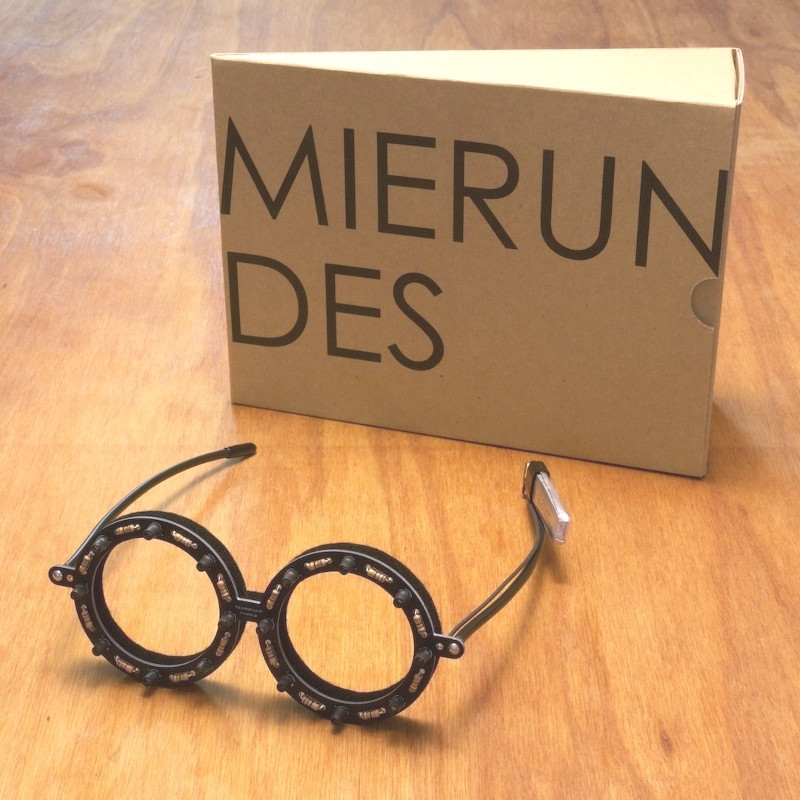

Это очки со светодиодами — набор для самостоятельной сборки, проект open-hardware. Кстати, MIERUNDES в переводе с японского означает «я могу видеть».

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 22

Авторы вкладывают в проект свето-очков не только помощь в подсветке рабочей зоны или арт, так же и образовательную тематику — для пайки, изучения начальной электроники, сборка набора занимает от 1 до 3-х часов. Подробная инструкция по сборке (с картинками, и на японском).

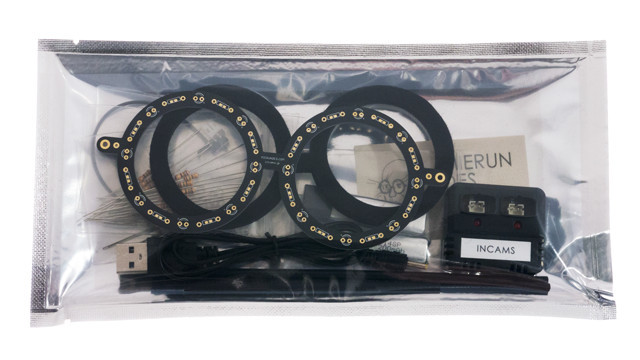

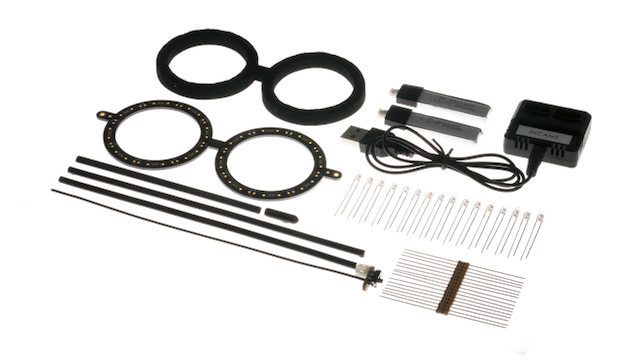

Фото набора

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 23

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 24

» Сайт проекта: mierundes.com

Meccanoid

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 25

На этом стенде мы видим человека кто вроде как чинит часы? Но в его руках не часы — а маленький вибробот, и беленькие точки на столе — это так же виброботы.

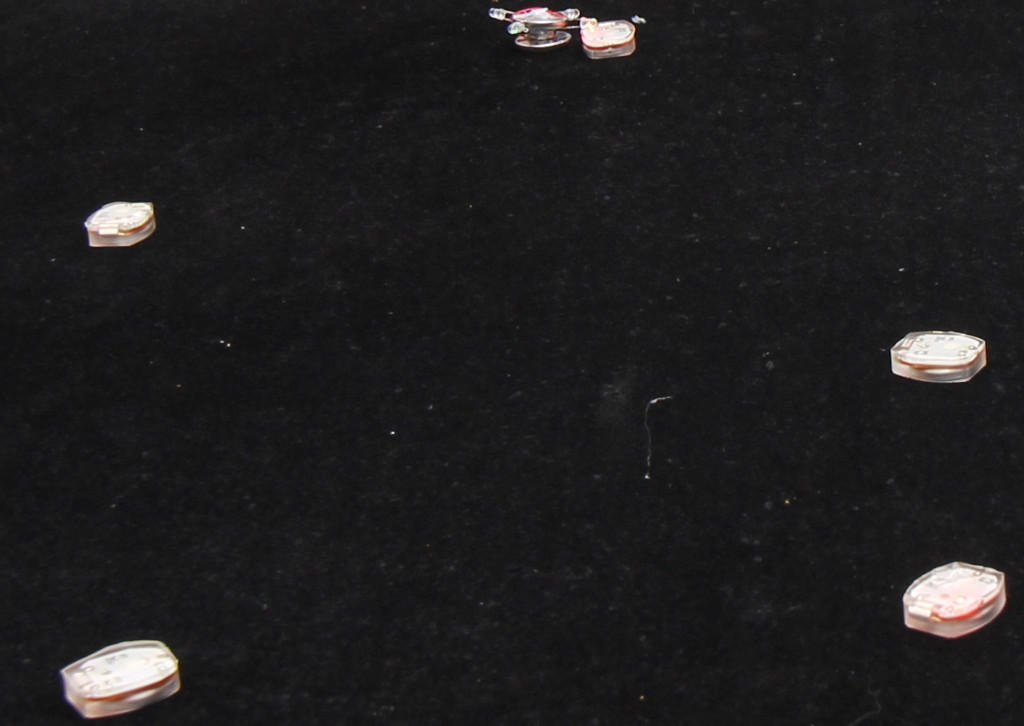

Белые точки поближе

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 26

Но так же справа мы видим гуманоидного робота — это робот из семейства конструкторов Meccano от компании Spin Master. Есть две версии роботов — G15 и G15KS высотой 61 и 122 см соответственно (характеристики этих моделей). Цена низенького конструктора-робота — порядка 20 т.р. (более того т.к. это конструктор — то возможна сборка динозавра)

На сайте конструктора есть раздел Meccanoid Open Source Programming, в котором выложен протокол обмена с модулями, библиотека Arduino, и пример проекта. То есть данный конструктор при желании — можно дорабатывать.

Роботы поближе

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 27

Мне почему-то этот маленький робот напомнил робота из классического фильма «Короткое замыкание».

» Сайт конструктора: www.meccano.com

Young Makers & ChangeMakers

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 28

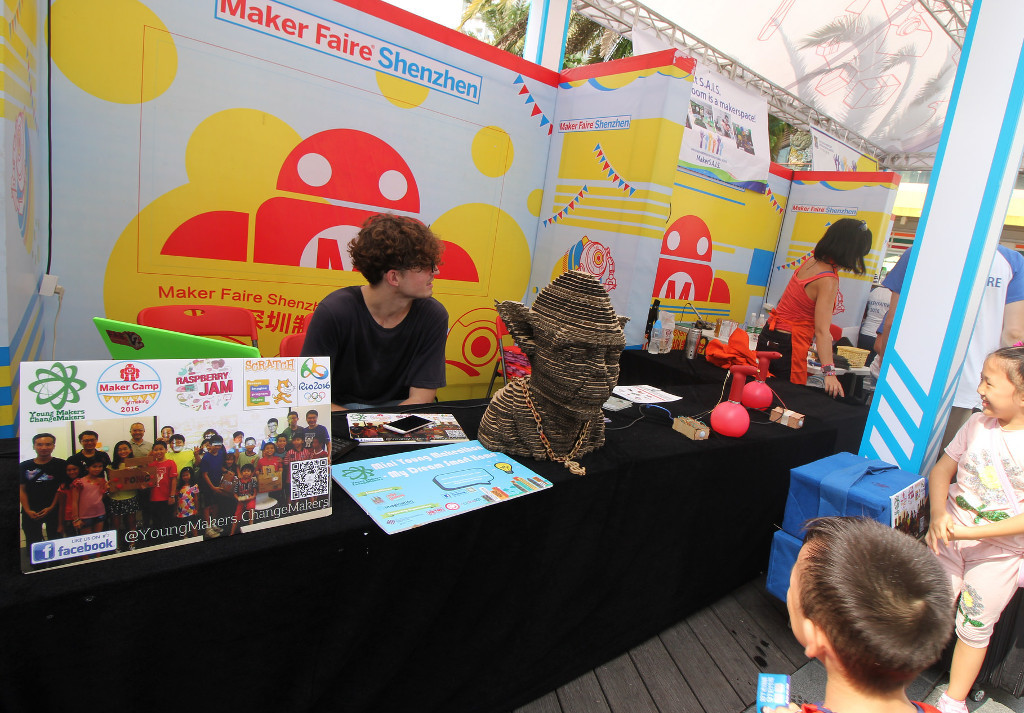

На этом стенде мы видим Йодо) — на самом деле это стенд от Young Makers & ChangeMakers — клуб для привлечения молодежи к творчеству.

Изначально инициатива началась в хакспейсе Гонконга: Hong Kong hackerspace movement lets children learn by creating

» Страничка на facebook: YoungMakers.ChangeMakers

Хакспейс LitcheeLab

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 29

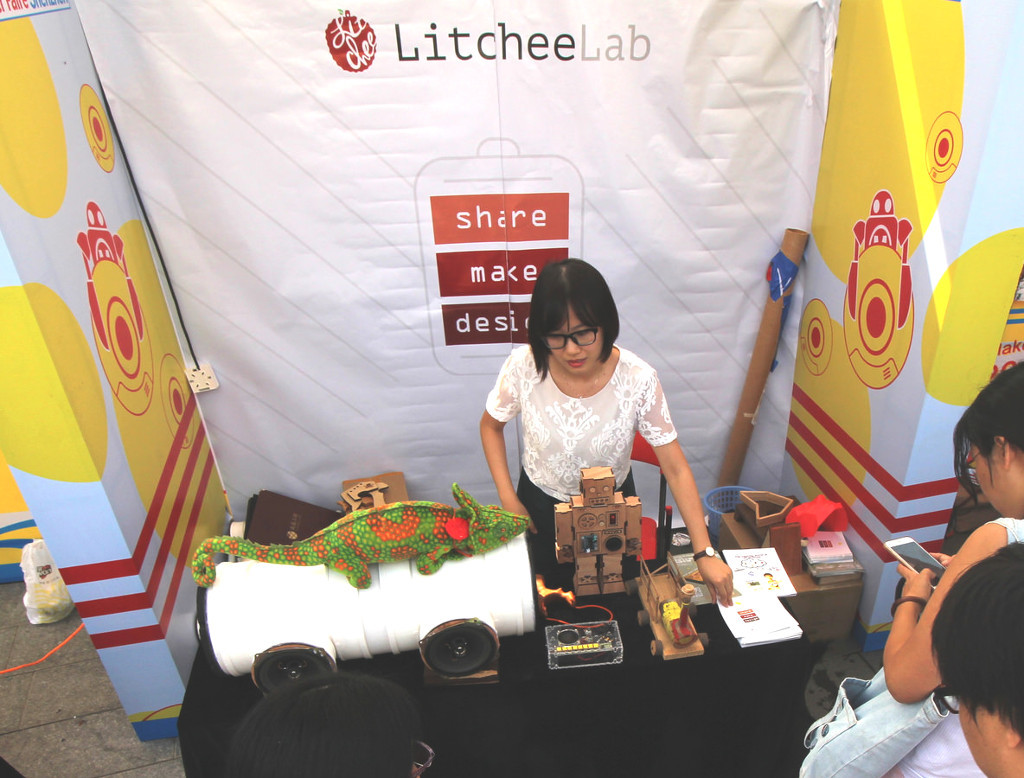

А вот мы подошли к стэнду местного хакспейса (мейкерсейса) LitcheeLab. Напомню, что именно благодаря одному из его участников — у нас появилась возможность фотоэкскурсии по MakerFaire.

На стенде мы видим фрагмент пластиковой канализационной трубы, но это как оказалось — вполне хорошая колонка — проект участника Janek Mann, он из Германии.

Кстати Янек (Janek) — автор проекта по созданию английско-китайского словаря для мейкеров, хоббистов кто общается с коллегами из Китая (Шэньчжэня) — ссылка (Basic terms, Mechanical Terms, Motor Suppliers, PCB terms, Product Design, Taobao Cheatsheet, Taobao Shops).

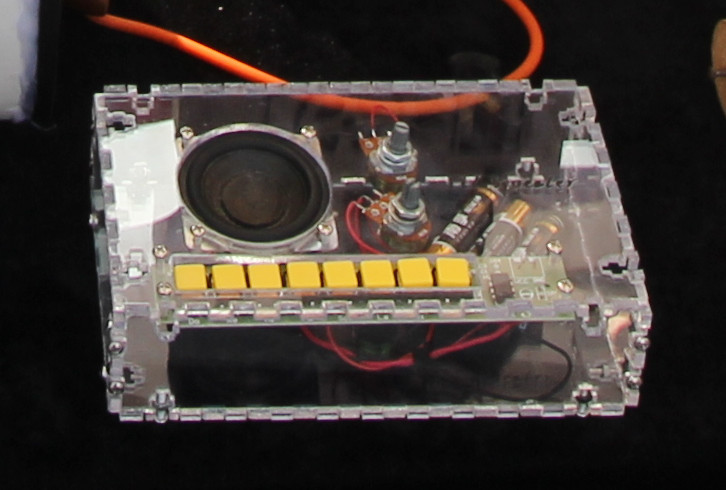

Из проектов — представлен DIY Говорящий робот) Hand-made паровоза и проект DIY синтезатора:

Фотоэкскурсия по выставке MakerFaire 2016 в Шэньчжэне, часть 2 - 30

» Сайт хакспейса: www.litchee.cn

На этом — окончание 2-ой части — продолжение следует..
