Настоящие проекты рождаются в гараже.
Хочу показать (именно показать), как быстро организовать производство электроники в условиях DIY.
Будет две части:
В первой пошагово разработаем и подготовим печатную плату к производству.
Во второй также шаг за шагом изготовим плату.
Что должно быть в домашней фабрике печатных плат:
“Проектный отдел” –
1. Программа разводки и подготовки платы – полу-коммерческая Eagle:
2. Программа подготовки g-coda “pcb gcode 3.6.0.4”
Это исходник. А на странице 3D фрезера она же, но с нашими настройками.
“Производственный отдел” –
1. 3d фрезерный станок.
2. Фольгированный стеклотекстолит для платы.
Ну а теперь в техно комиксах. Это очень подробная, на живом примере, инструкция по проектированию электронной платы.
Устанавливаем Eagle, распаковываем pcb-gcode в любое место.
Запускаем Eagle.
Прописываем путь к папке pcb-gcode в ”Options/Directories/User Language Programs”:

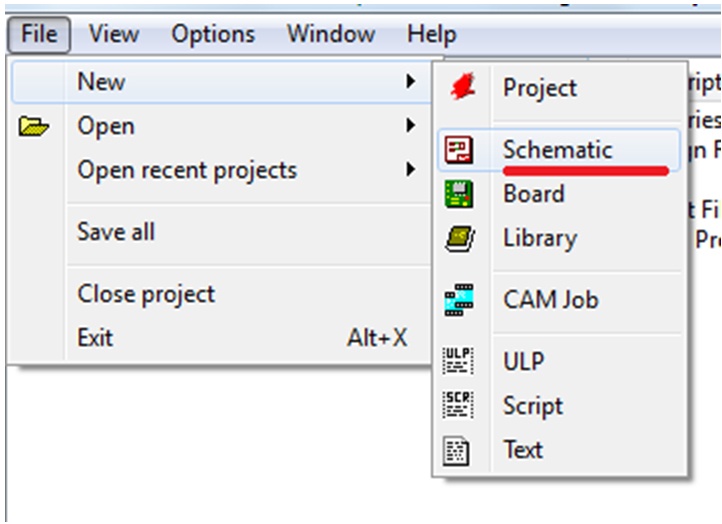

Создаем новую схему:

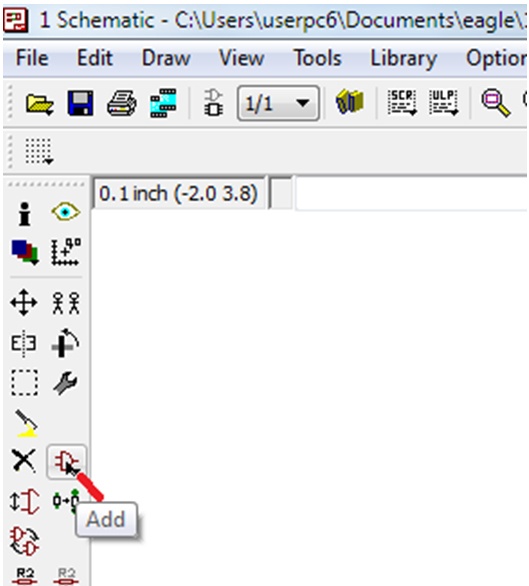

Кнопкой “Add” добавляем необходимый элемент

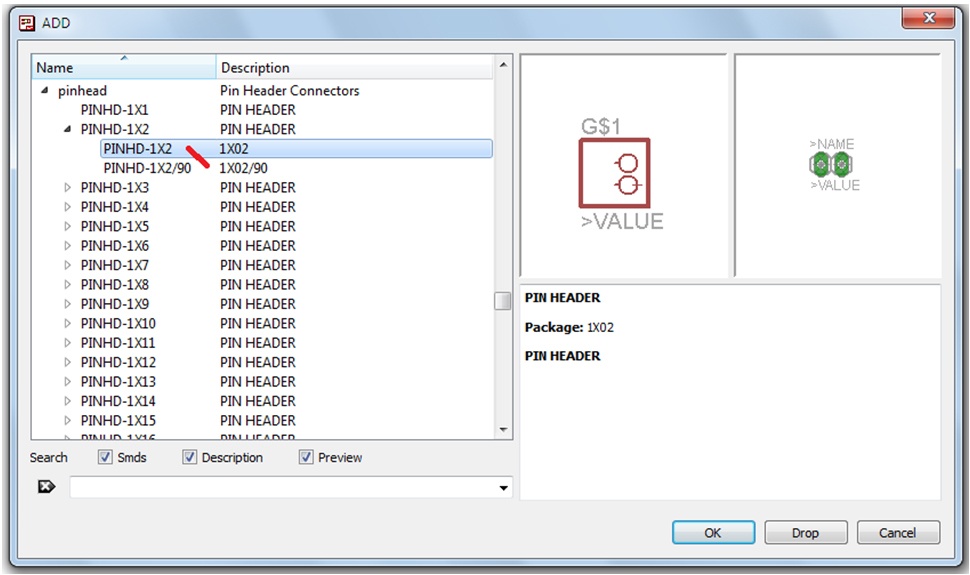

В открывшемся окне «Add» ищем необходимый элемент и двойным нажатием на его название помещаем его в схему

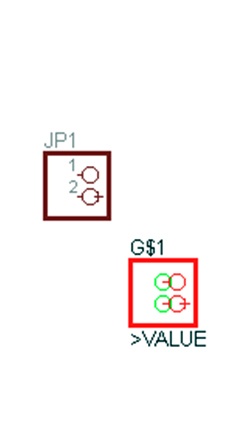

Нажатие правой кнопки мыши ставит элемент. Можно поставить несколько элементов.
Нажимая кнопку «Esc» возращаемся в окно «Add».
Для выхода из окна «Add» нажимаем «Cancel».
Для соединения элементов нажимаем кнопку «Wire»

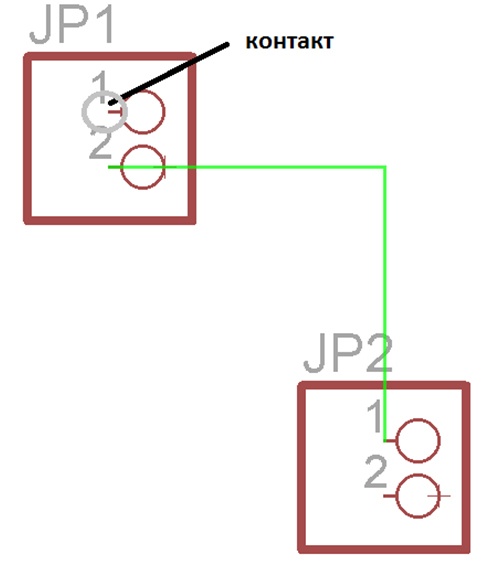

Появляется перекрестие. Начинать и заканчивать провод (Wire) надо от контакта элемента
Для соединения двух проводов служит кнопка «Junction»
Наводим на пересечение проводов и нажимаем правую кнопку мыши
Таким образом, создаем эл схему:
Сохраняем и нажимаем на кнопку «Board»

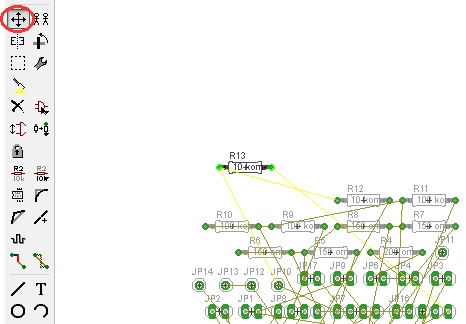

Открывается новое окно платы, где показаны элементы и их соединения

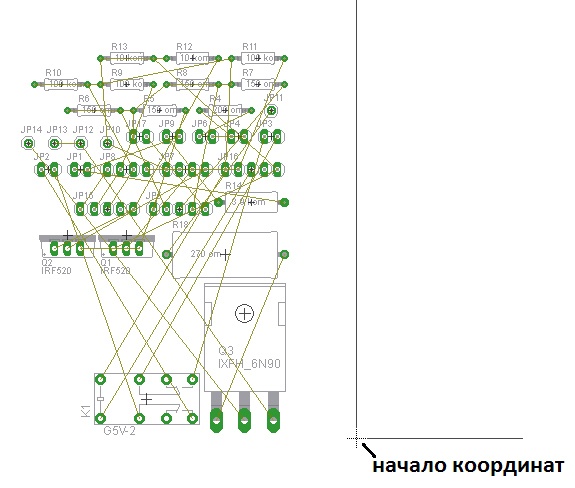

При изготовлении платы мы будем фрезеровать нижнюю сторону. При этом располагать элементы необходимо слева от начала координат.
При подготовке gcode программа инвертирует координаты по Х (по горизонтали). Тогда перемещения фрезы будут от 0 в положительную сторону.

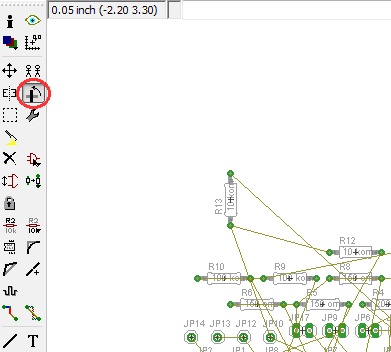

Кнопкой «Rotate» можно вращать элементы

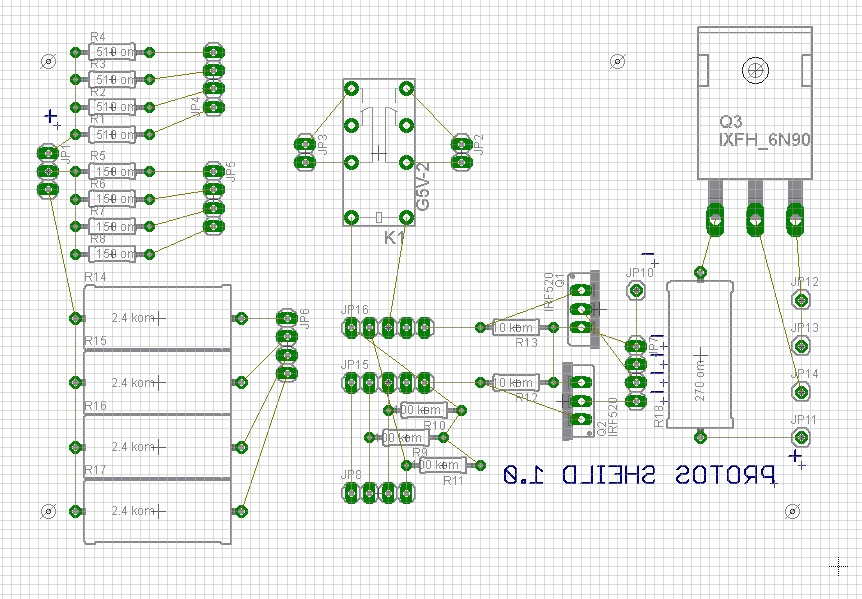

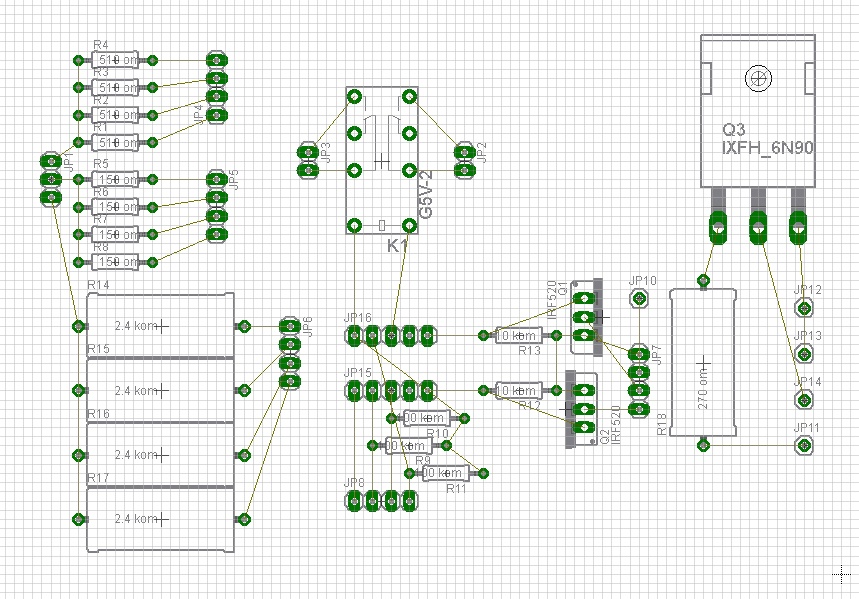

Располагаем элементы на плате
Добавляем текст при необходимости кнопкой «Text»
Добавляем отверстия кнопкой «Hole»

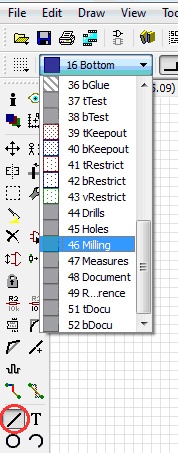

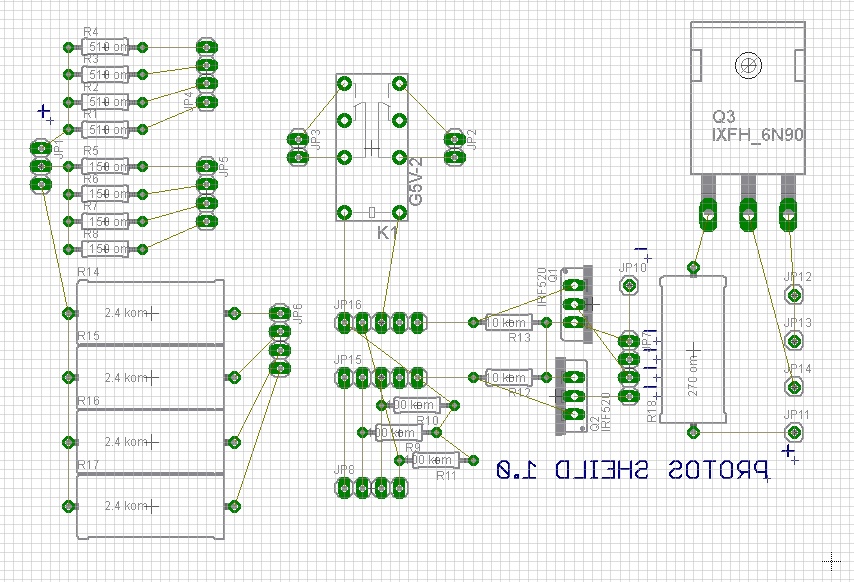

Добавляем контур платы «Milling», для этого:
— нажимаем кнопку «Wire»
— выбираем слой «Milling»
Рисуем контур платы
Далее необходимо развести дорожки на плате. Для этого нажимаем на кнопку «Route»

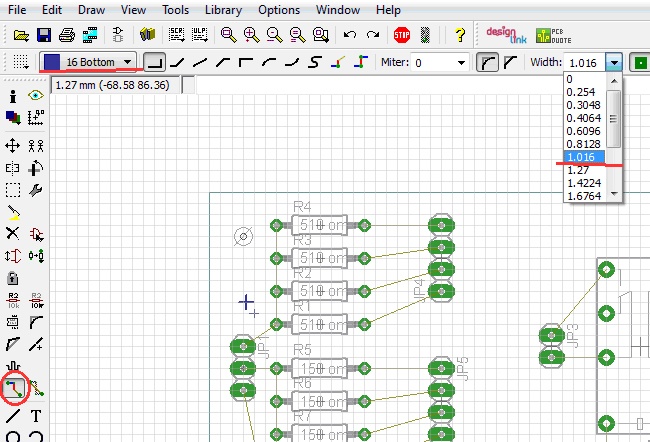

Выбираем толщину дорожки 1,016 и слой «Bottom»

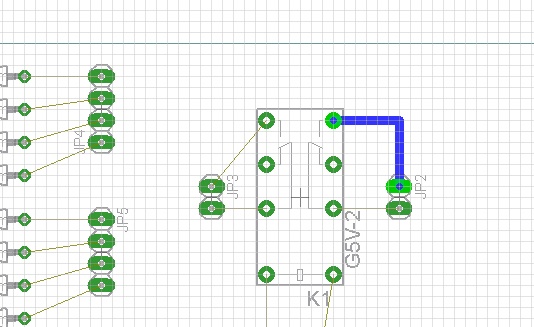

Соединяем элементы, нажимая левой кнопкой мыши на начало проводника и на конец.
Для разводки дорожки по верхней поверхности служит кнопка «Via». Нажимаем на кнопку и ставим переход на дорожки, которые будут соединены перемычкой сверху платы.

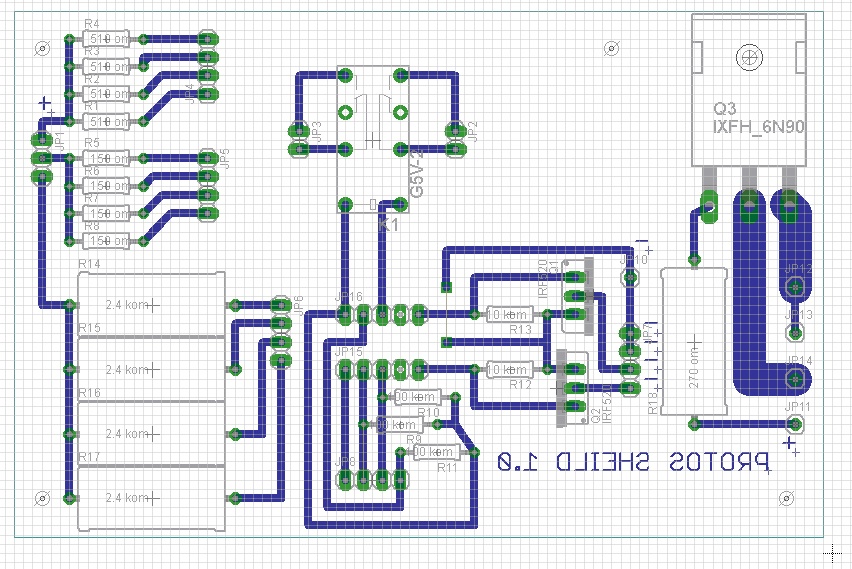

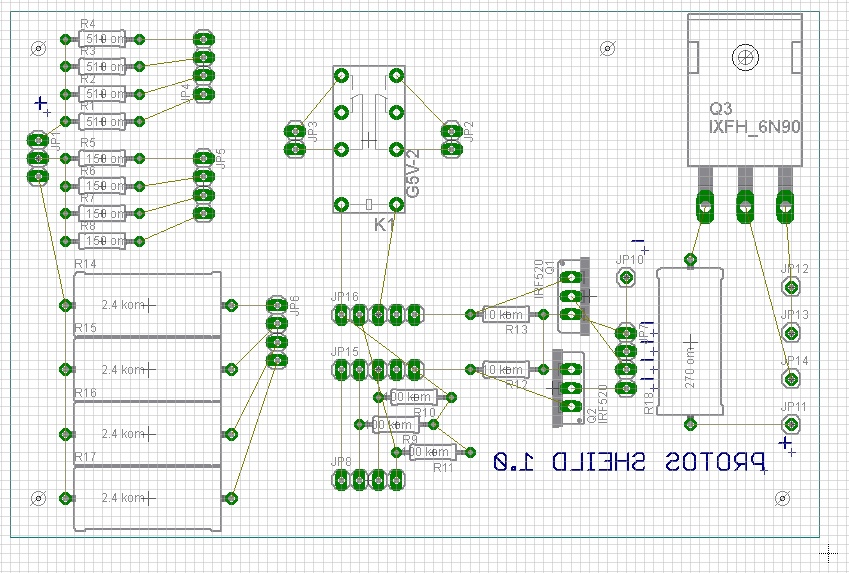

Получаем готовую плату.
Сохраняем плату.
Теперь g-code: о нем в следующей части. Пока готовьте свой проект к производству!
Устанавливайте оборудование!
Немного из второй части:
…

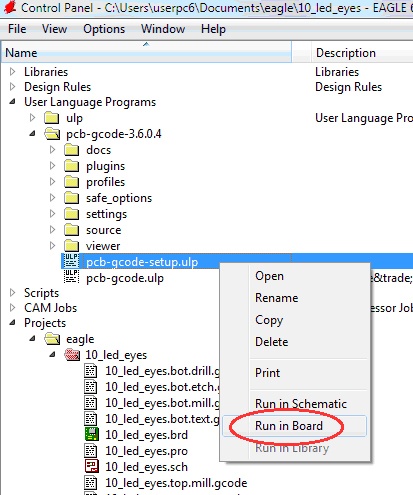

Для создания g-code в главном окне Eagle при открытом файле brd нажимаем правой кнопкой на pcb-gcode-setup.ulp и выбираем Run in Board.

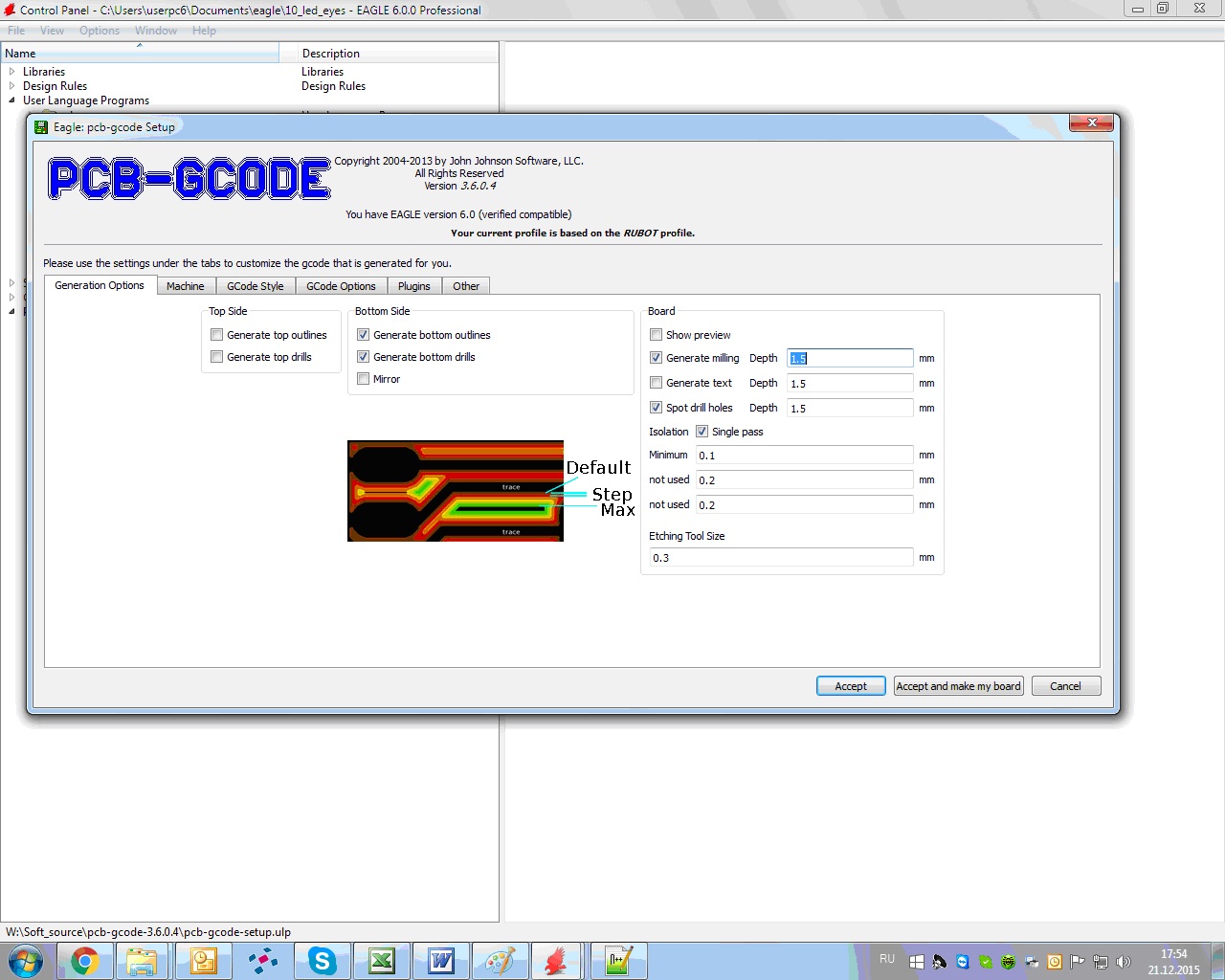

Открывается окно настроек.
…
Спасибо! Увидимся!
Автор: Мастер Кит
