Я коллекционирую разные интересные штуки, и однажды на Авито встретил объявление о продаже прибора ИВ-1-1. Вероятно, я бы смог подавить импульс и проигнорировать его, но надпись на коробке отмела все сомнения. Он был произведён в Архангельске (я живу в нём). Очень захотелось посмотреть, как он внутри устроен. И начинка не разочаровала.
Списался с продавцом, приехал к нему домой. Оказалось, что он довольно приятный пожилой мужчина. Мы побеседовали немного у него дома. Выяснилось, что он работал директором лесопильного комбината, много ездил по стране и за рубежом и налаживал лесопильное оборудование. Прибором он много пользовался и отзывался о нём как о хорошем и надёжном помощнике, служившем ему многие годы.

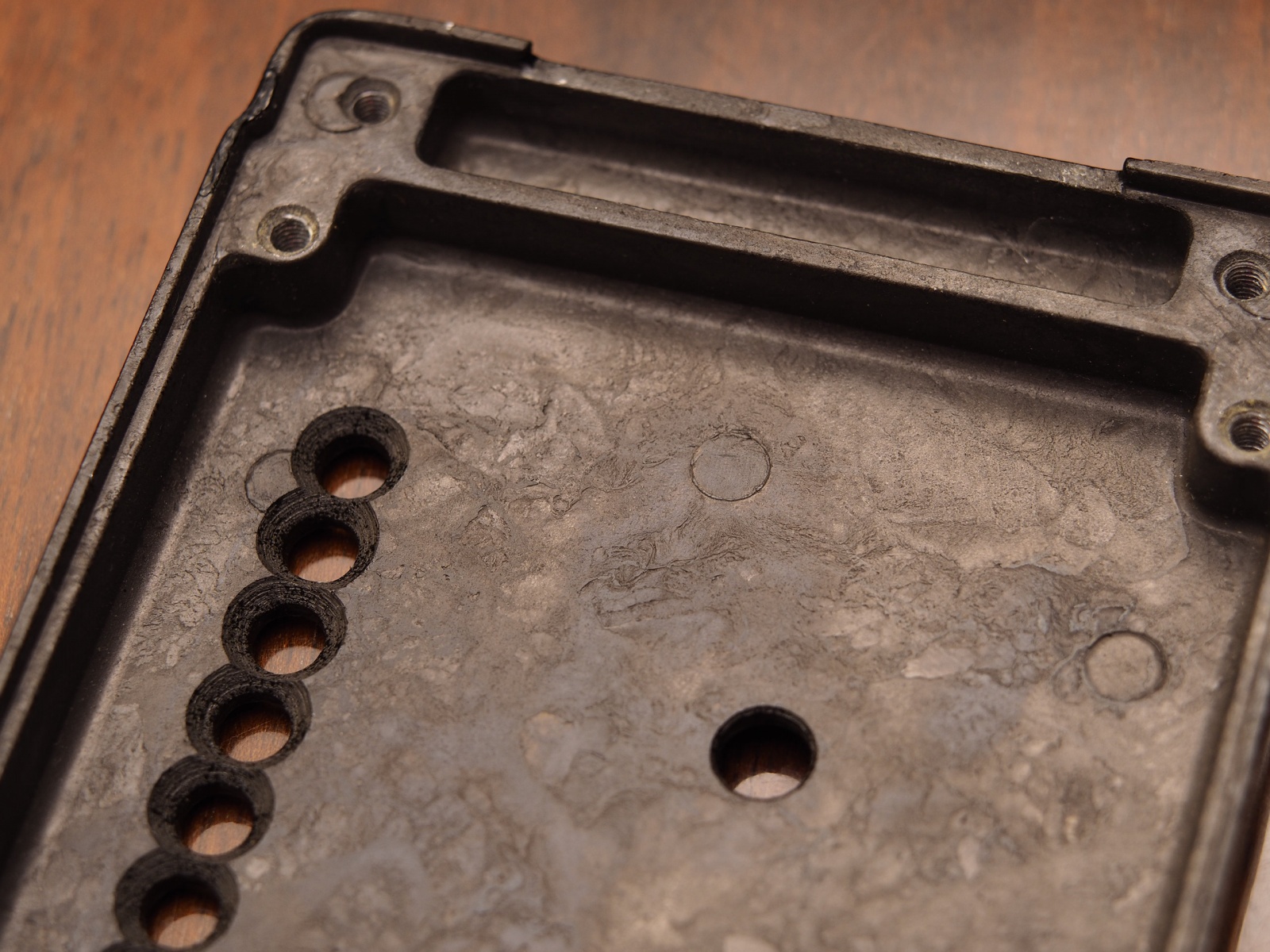

Прибор выполнен в виде металлического литого корпуса. Материал предположительно — силумин. Он не магнитится, имеет серый цвет и слабый металлический блеск.

Конструктивно прибор состоит из двух половинок, стягивающихся тремя винтами с плоским шлицем.

На верхней грани надета полиэтиленовая крышка, под которой находятся три контактные иглы, которые необходимо вонзать в измеряемую древесину.
Прибор предназначен для оперативного определения влажности пиломатериалов, заготовок, деталей и изделий из химически необработанной древесины сосны, ели, берёзы, бука и дуба европейской зоны произрастания. Принцип действия основан на измерении проводимости древесины, которая связана со значением содержания воды. Проводимость древесины разных пород различна и зависит от температуры.

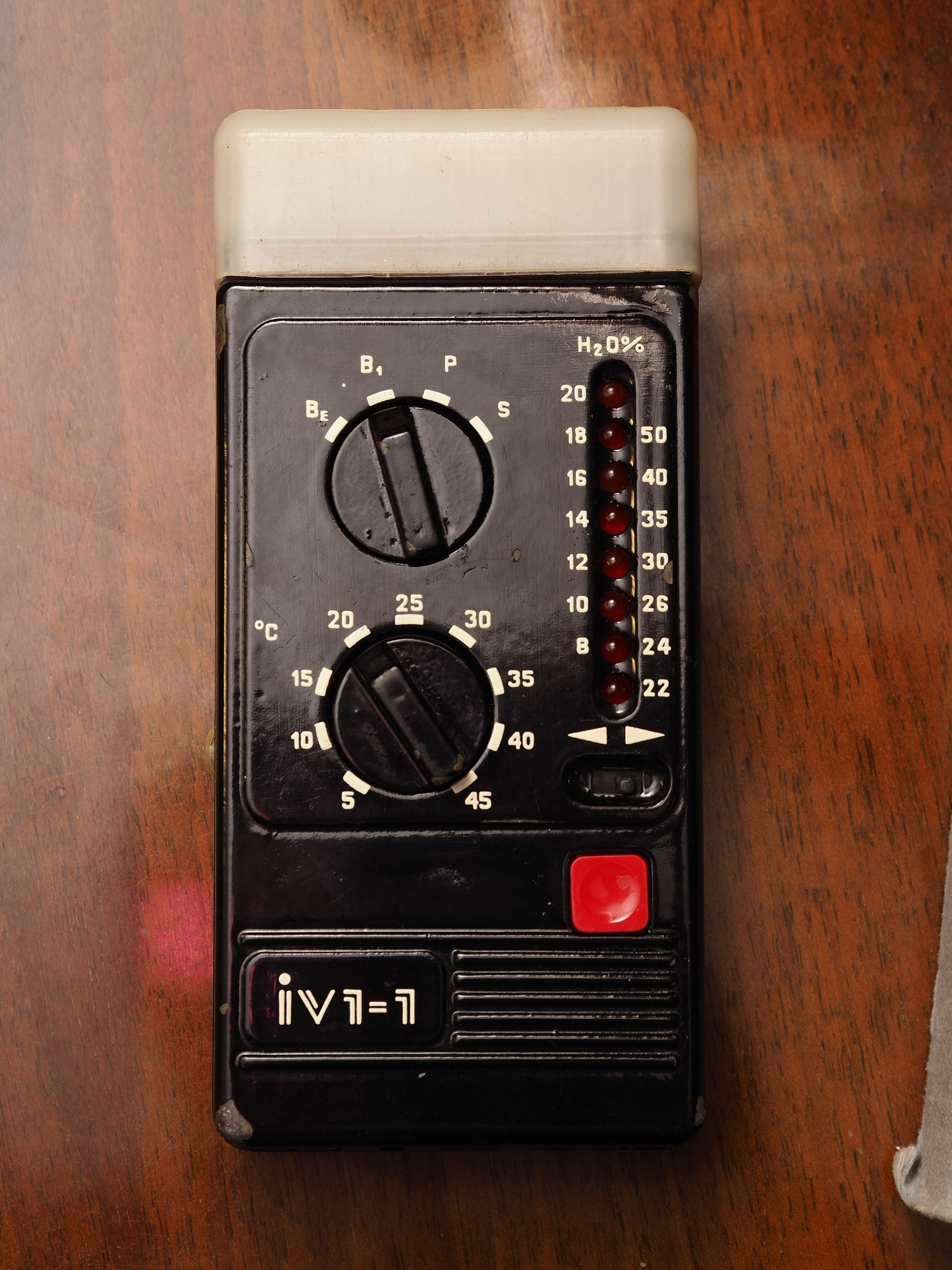

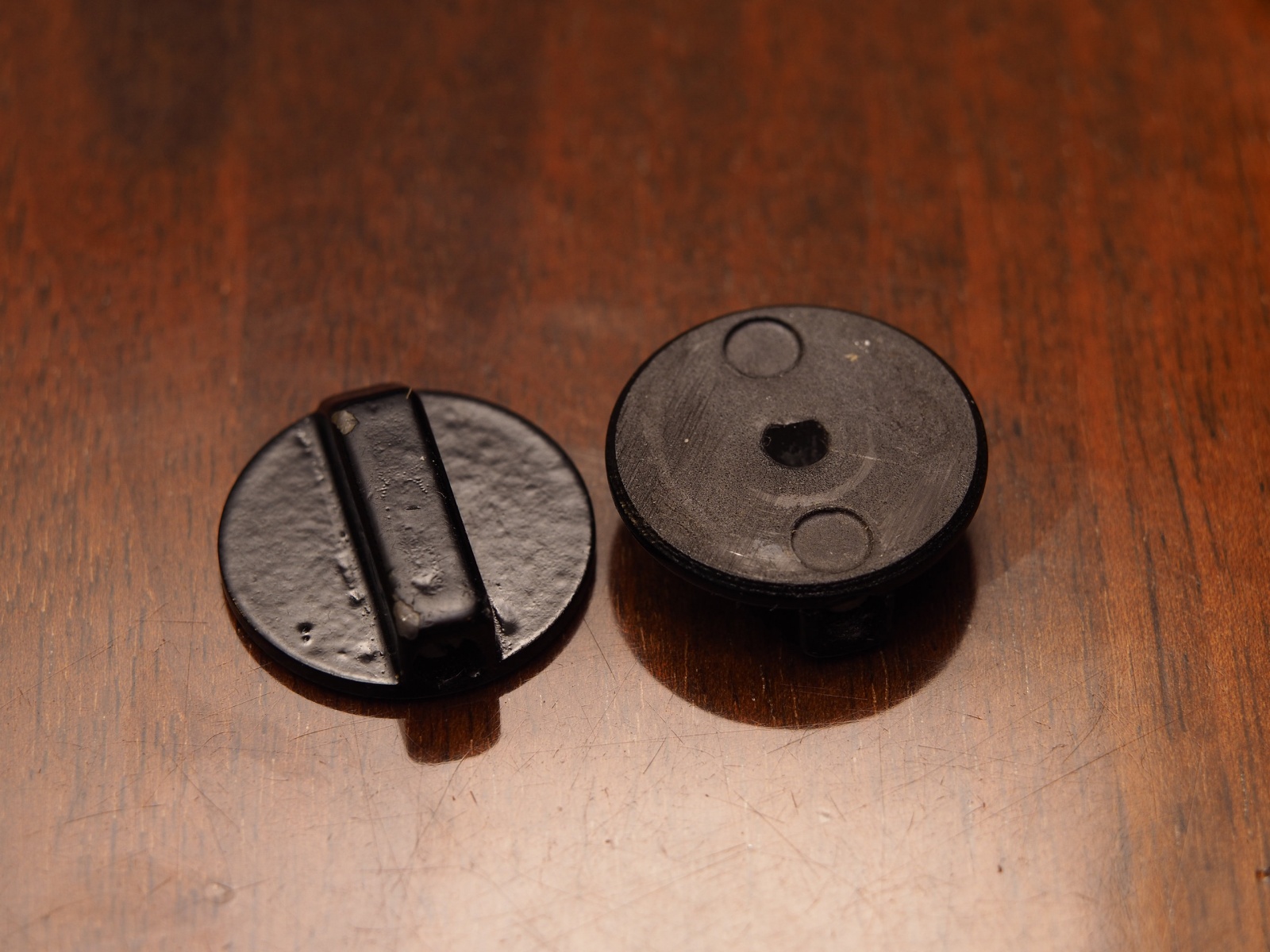

На лицевой панели расположены два поворотных переключателя с металлическими рукоятками, которые крепятся на осях переключателей при помощи винтов. Верхний переключатель — выбор типа древесины: бук (beech), берёза (birch), сосна (pine) и ель (spruce). Видимо, мой вариант экспортный, и надписи на английском языке, что добавляет некоторого шарма.
Справа расположена линейка красных светодиодов и небольшой переключатель под ней. Он служит для выбора пределов шкалы. В левом положении — 20–8 %, в правом — 50–22 %.

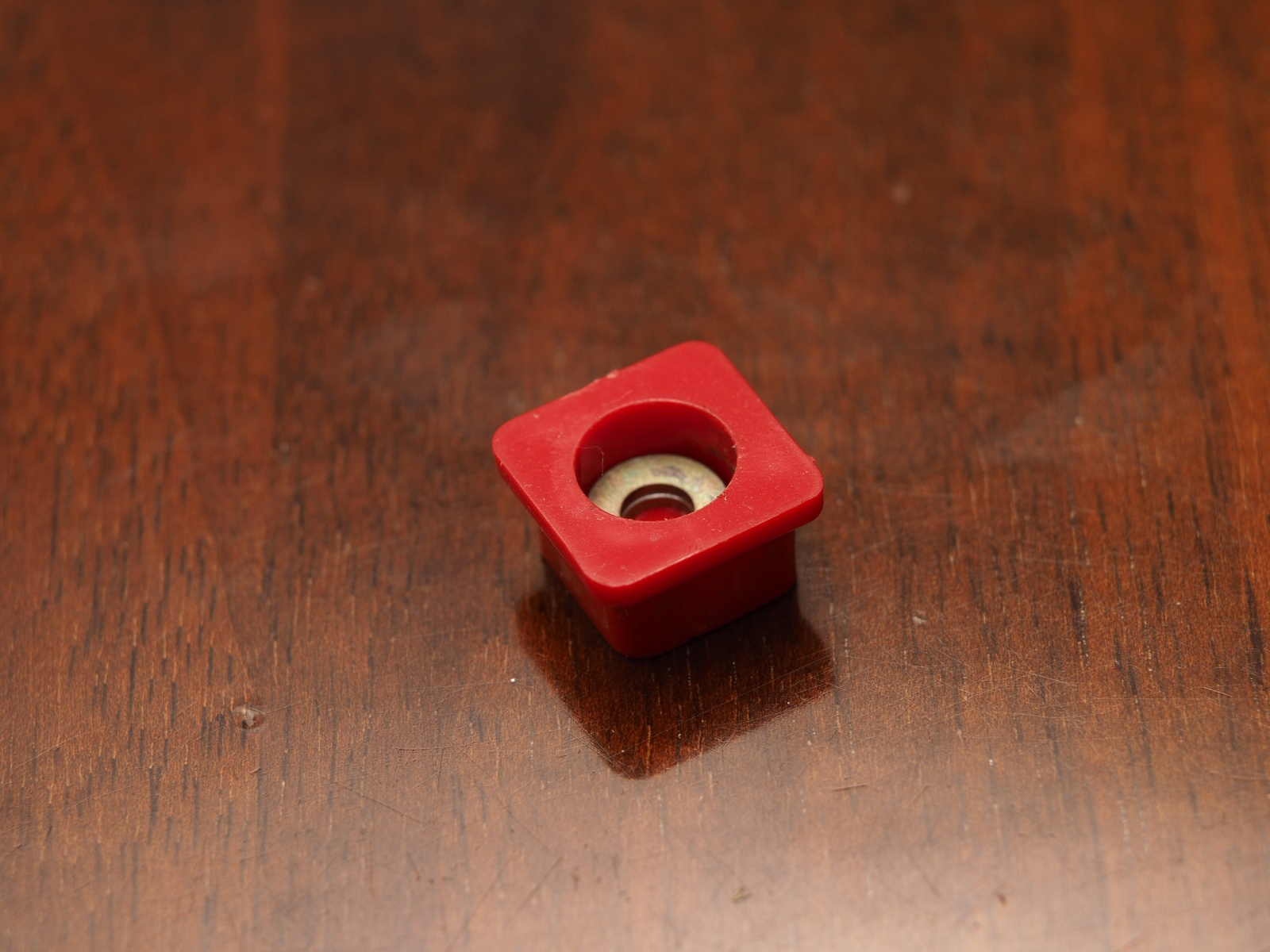

Большая красная кнопка служит одновременно выключателем питания и кнопкой замера. При вскрытии под ней обнаружились две заботливо подложенные шайбы.

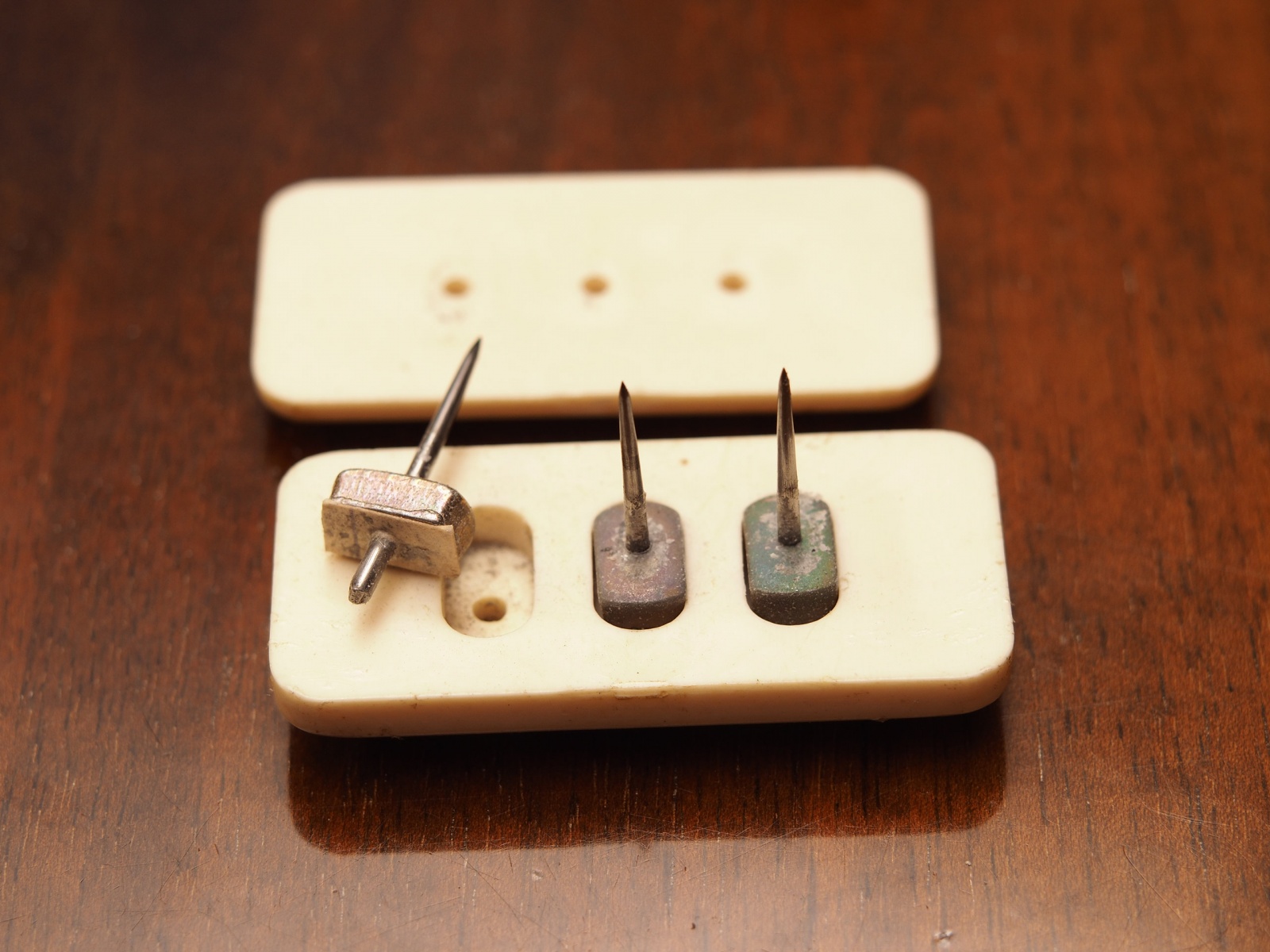

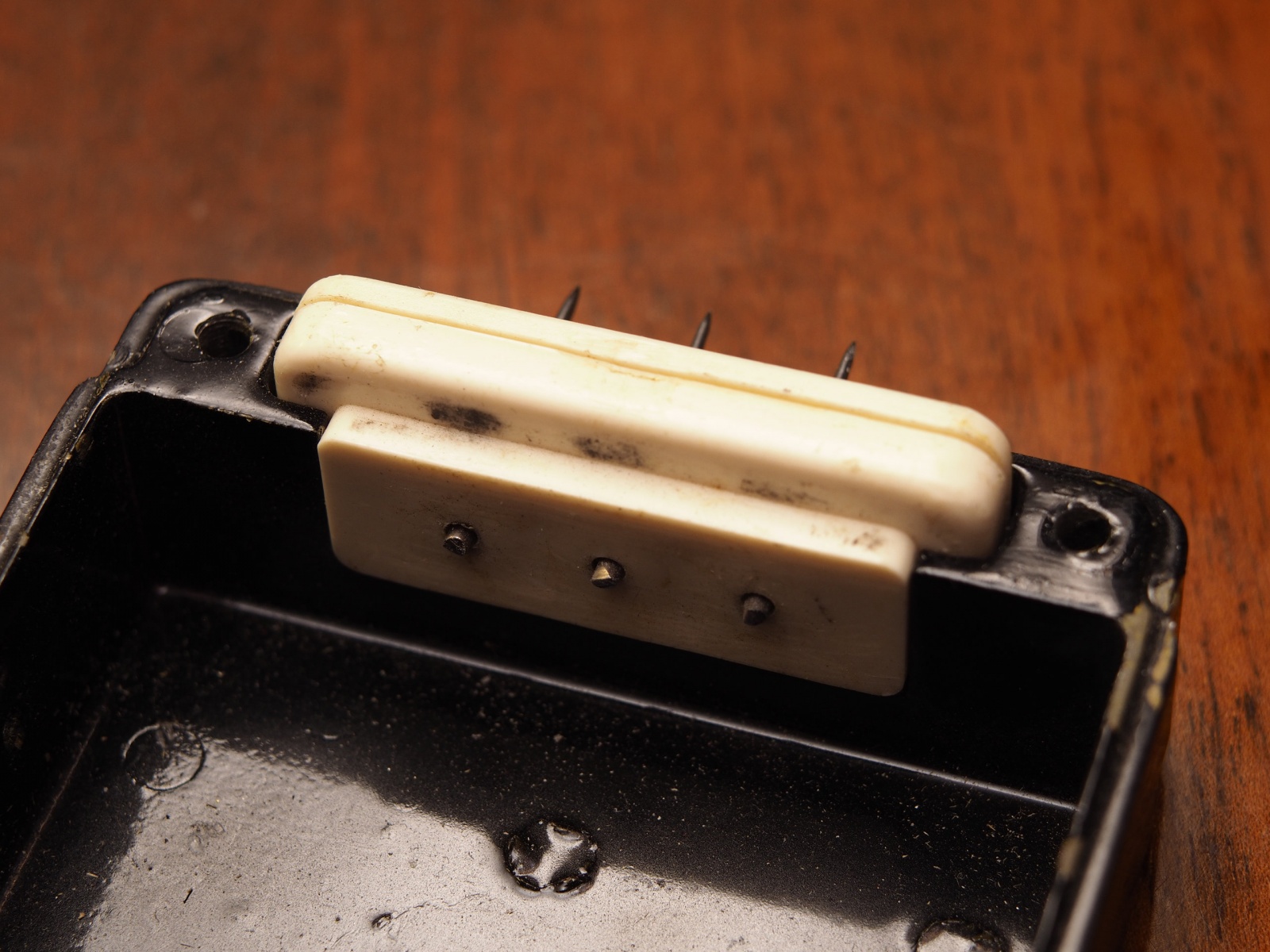

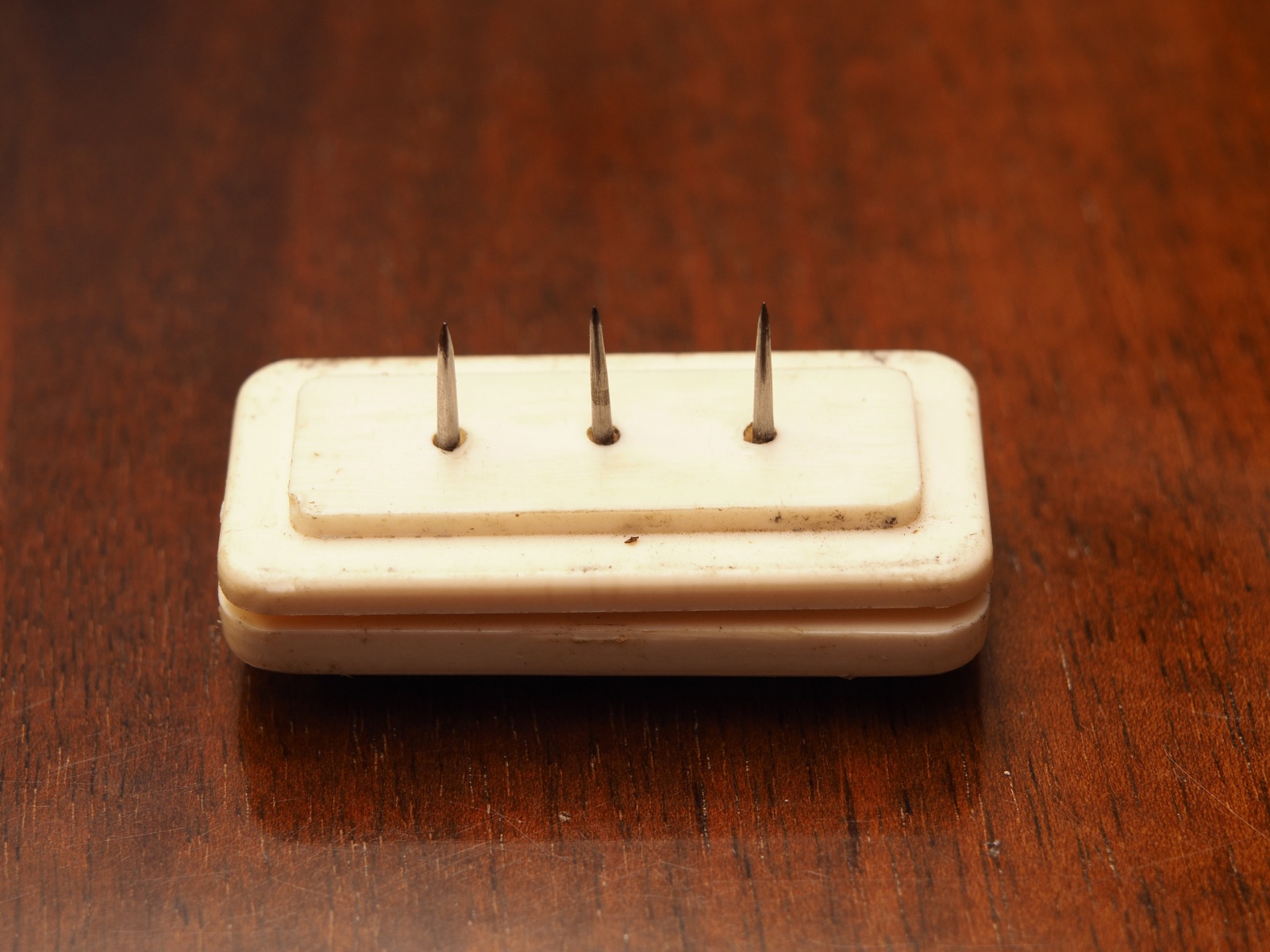

Отдельно хочется отметить, как сделаны электроды. Три иглы имеют утолщение в начале, служащее им опорой. Электроды располагаются в пластиковой детали из двух половин. Она вкладывается в пазы корпуса и передаёт на него механическое усилие.

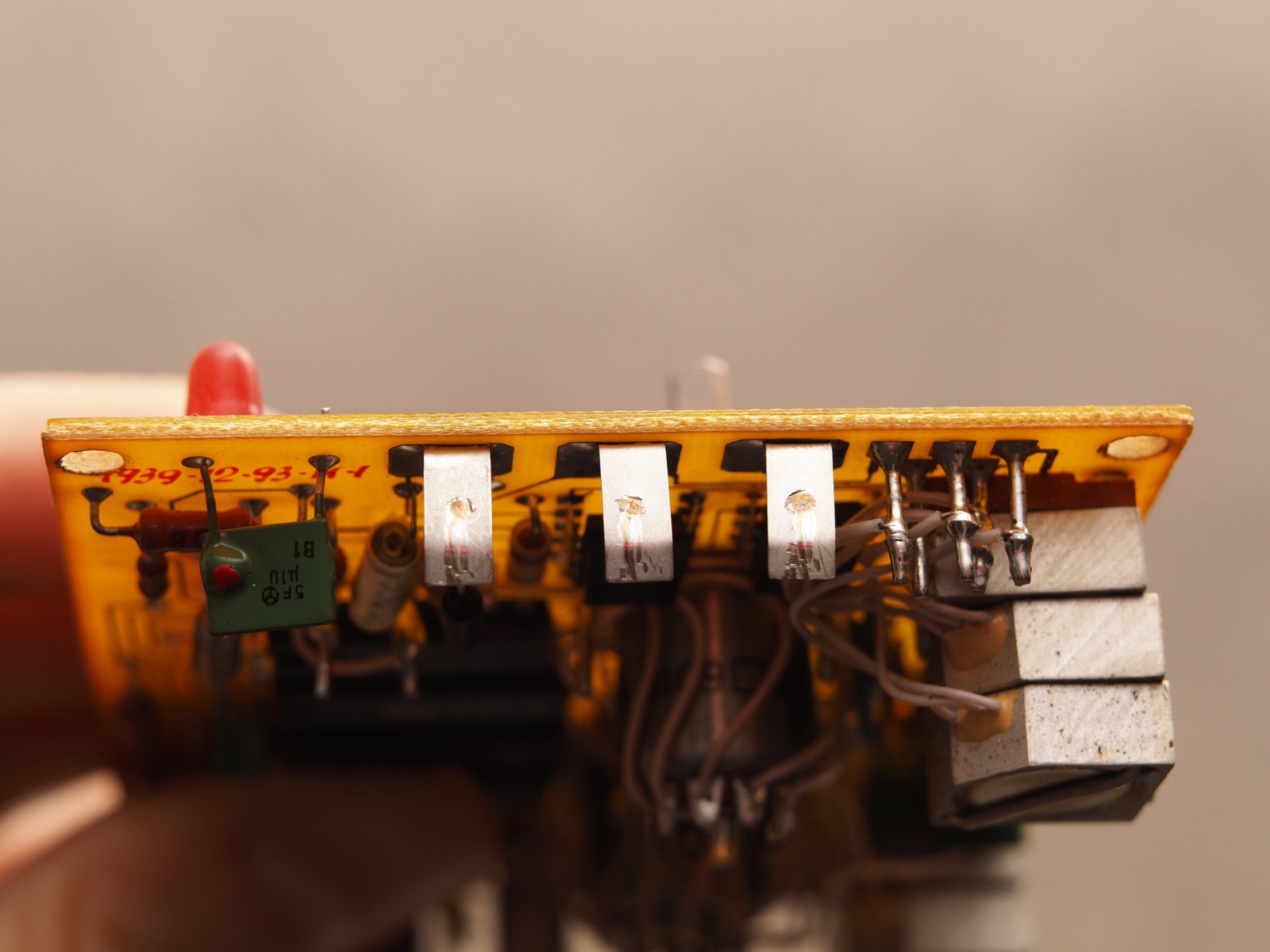

Иглы-электроды с обратной стороны соединяются с тремя подпружиненными контактами, припаянными к плате. Измерение показало, что боковые иглы соединены между собой, на средний электрод подаётся постоянное напряжение величиной 2,5 Вольт.

Просто и даже элегантно. Мне нравится конструкция этого прибора.

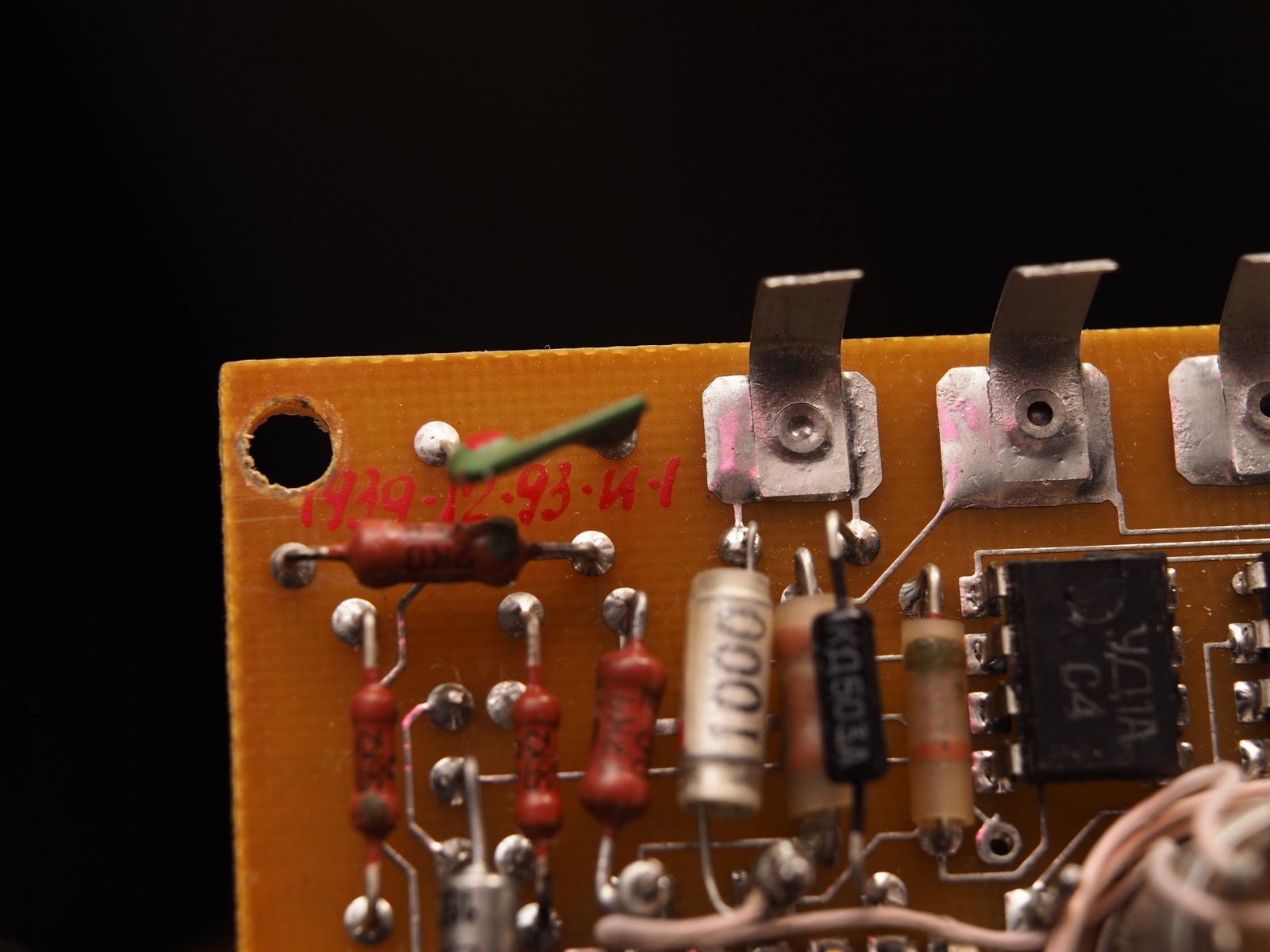

Посмотрим на плату. Слева вверху есть надпись, выполненная вручную. Полагаю, это серийный номер платы. А цифра 93 намекает на год производства. На корпусе также имеется серийный номер, содержащий цифры 94. Думаю, что это не совпадение и прибор сделан в 1994 году.

Плата сделана качественно, на стеклотекстолите. Дорожки тонкие и лужёные. Монтаж весьма аккуратный.

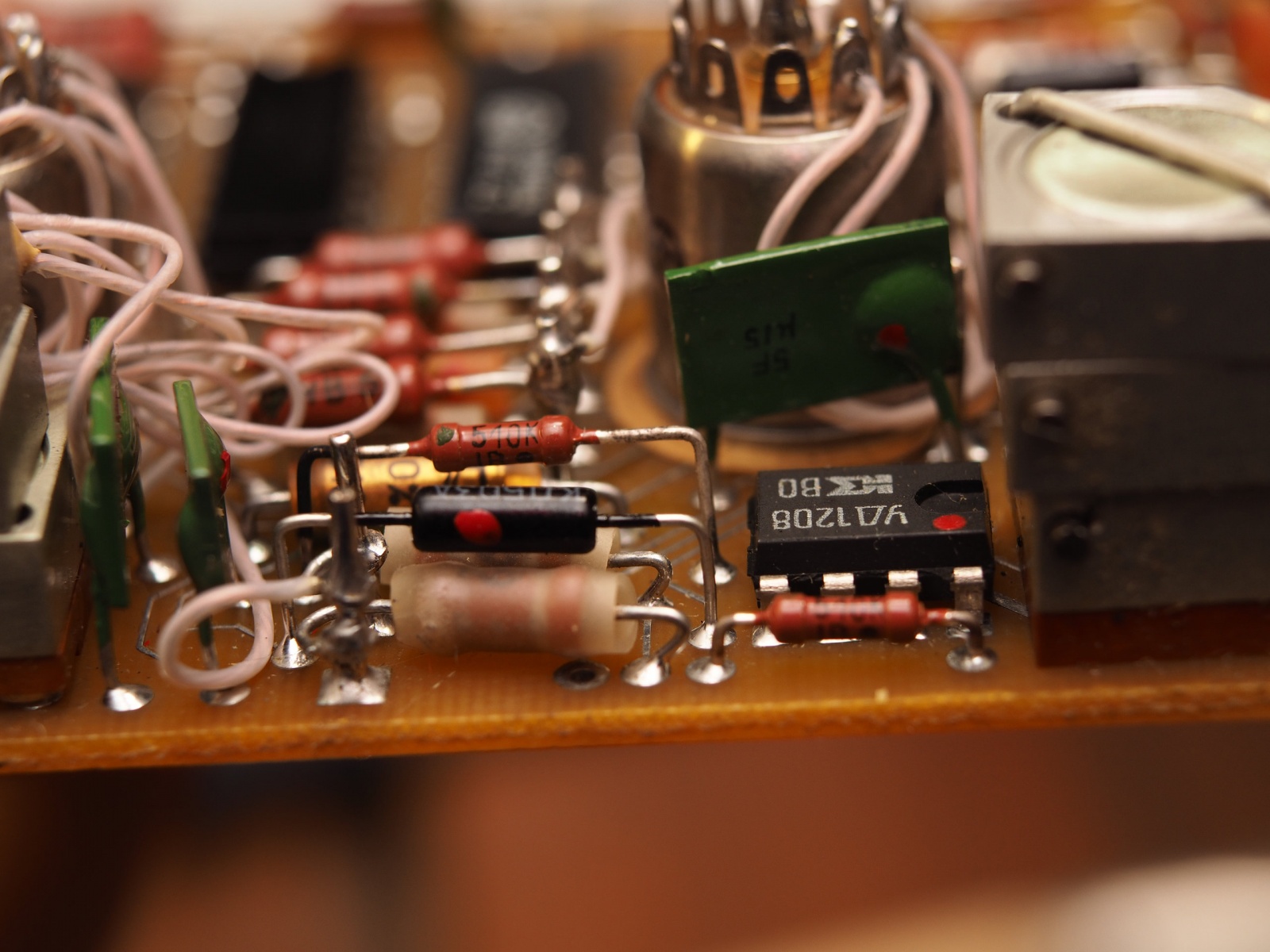

В области переднего края платы многие детали имеют отметки красной краской.

Полагаю, это отметки, означающие особый контроль компонентов. Но я могу ошибаться.

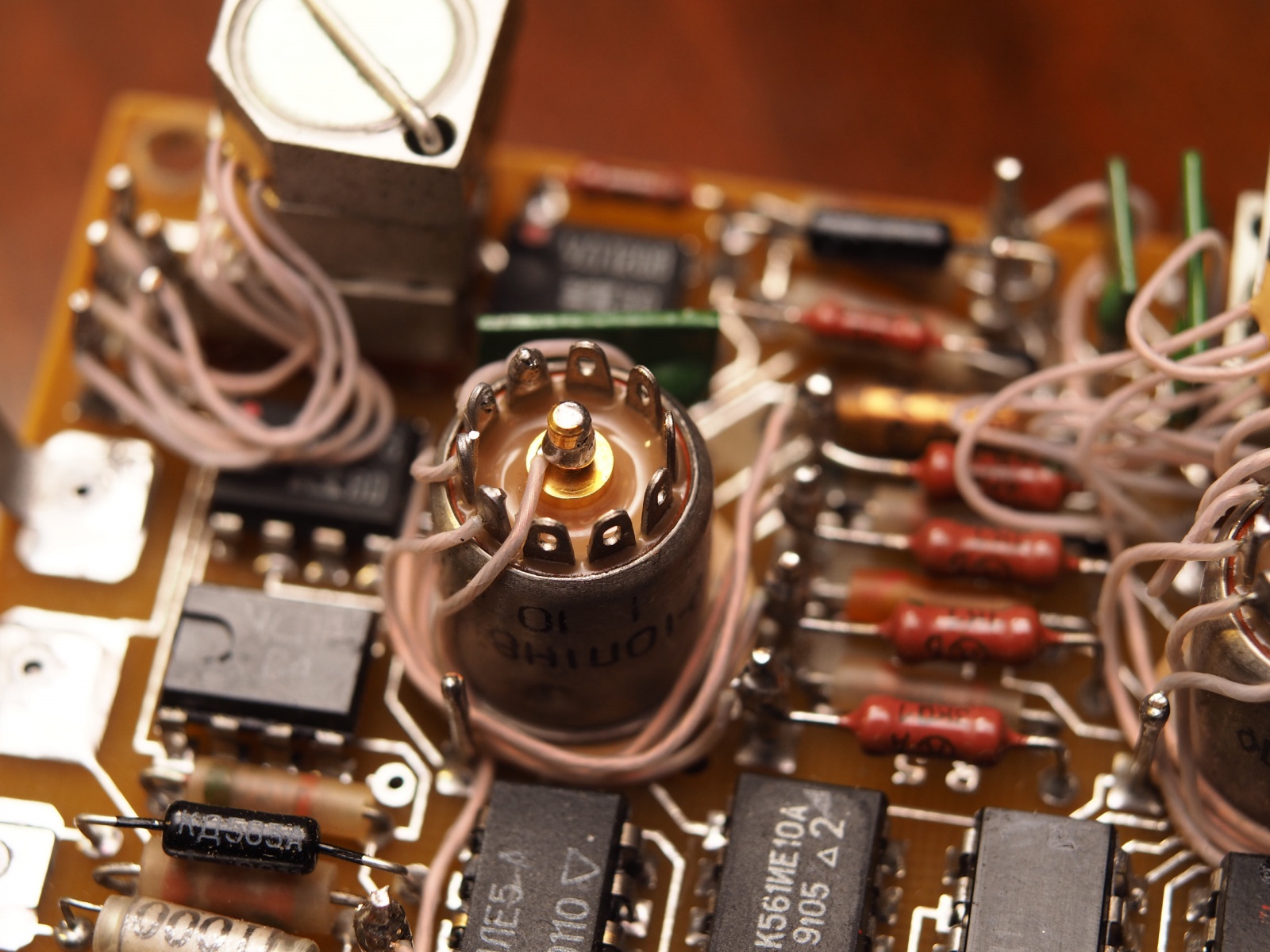

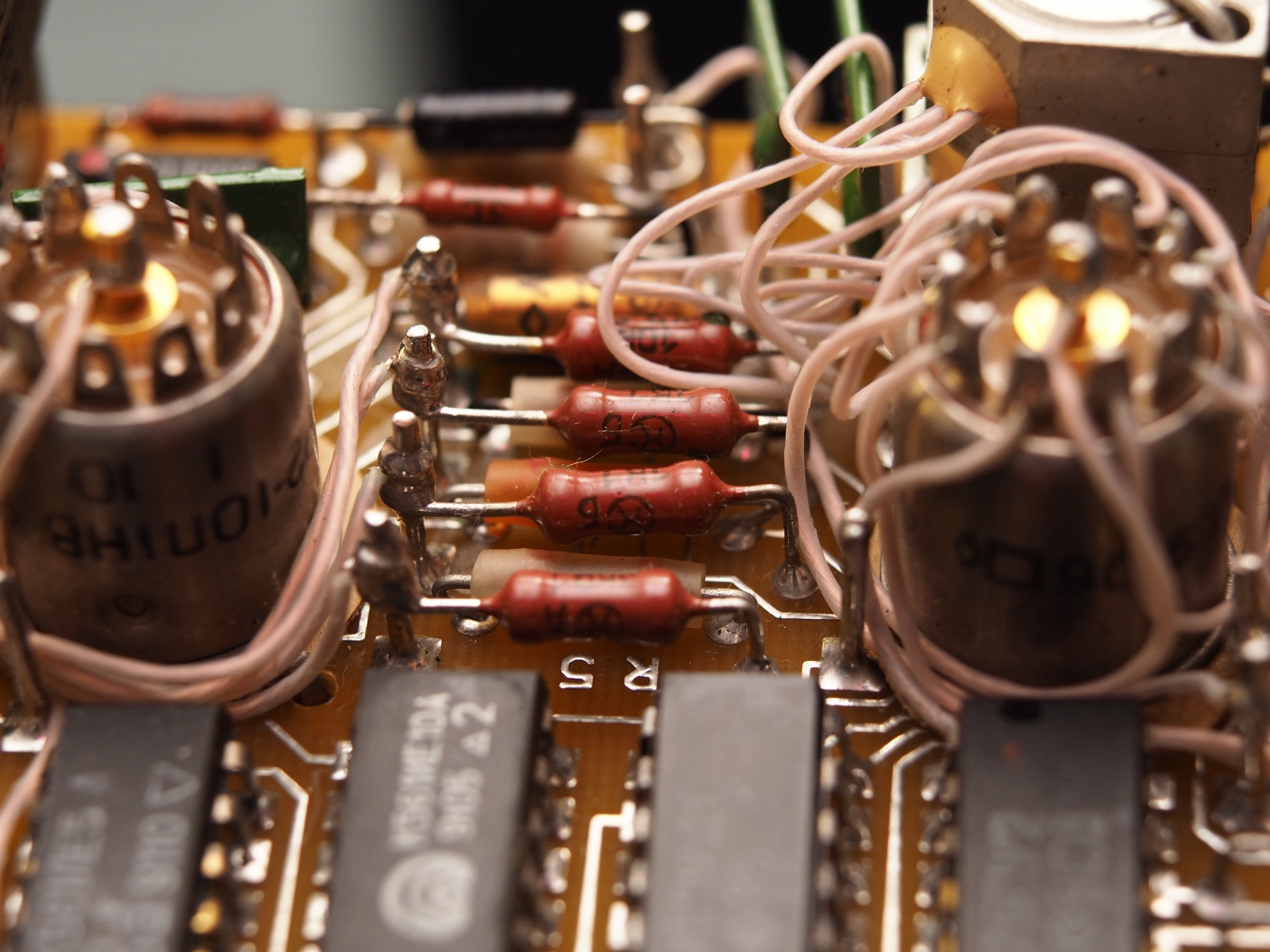

ПР2-10П1НВ — переключатель малогабаритный поворотный, предназначен для коммутации электрических цепей постоянного и переменного токов, для объёмного монтажа.

На плате рядом с переключателями видны многочисленные резисторы, образующие делители напряжения.

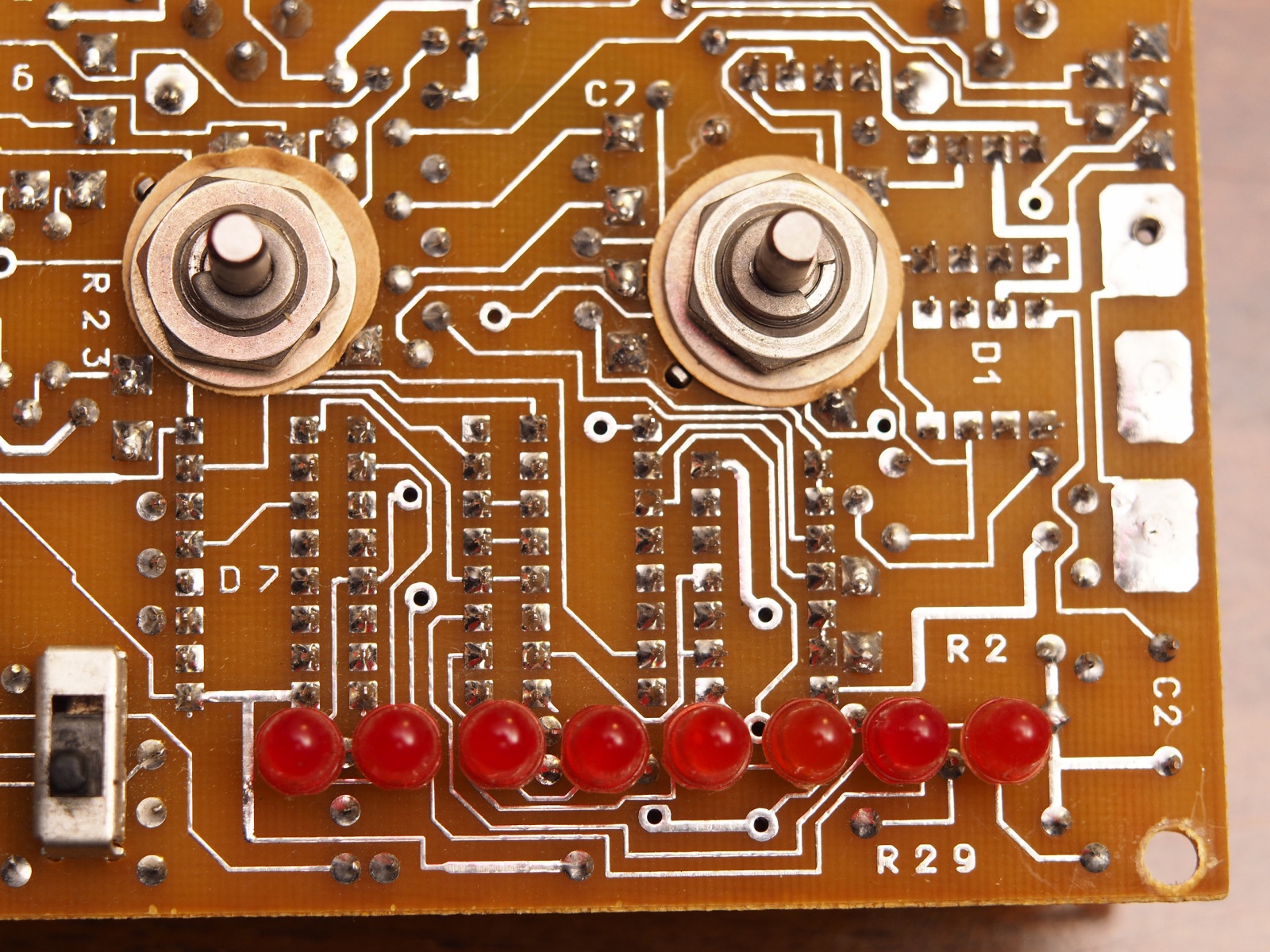

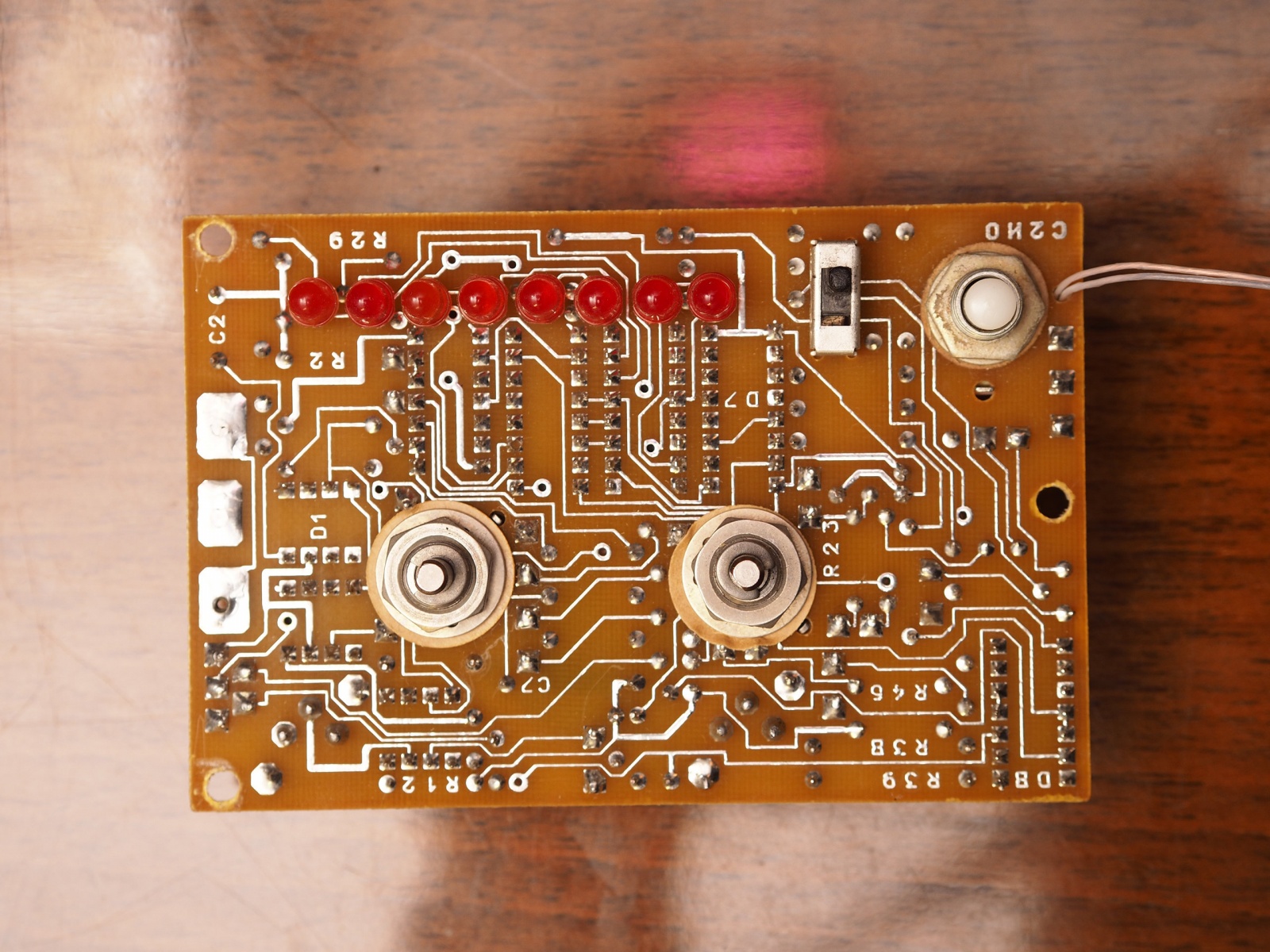

С обратной стороны платы немного компонентов. Видна линейка светодиодов, миниатюрный переключатель и валы поворотных переключателей, прикрученные через бумажные шайбы.

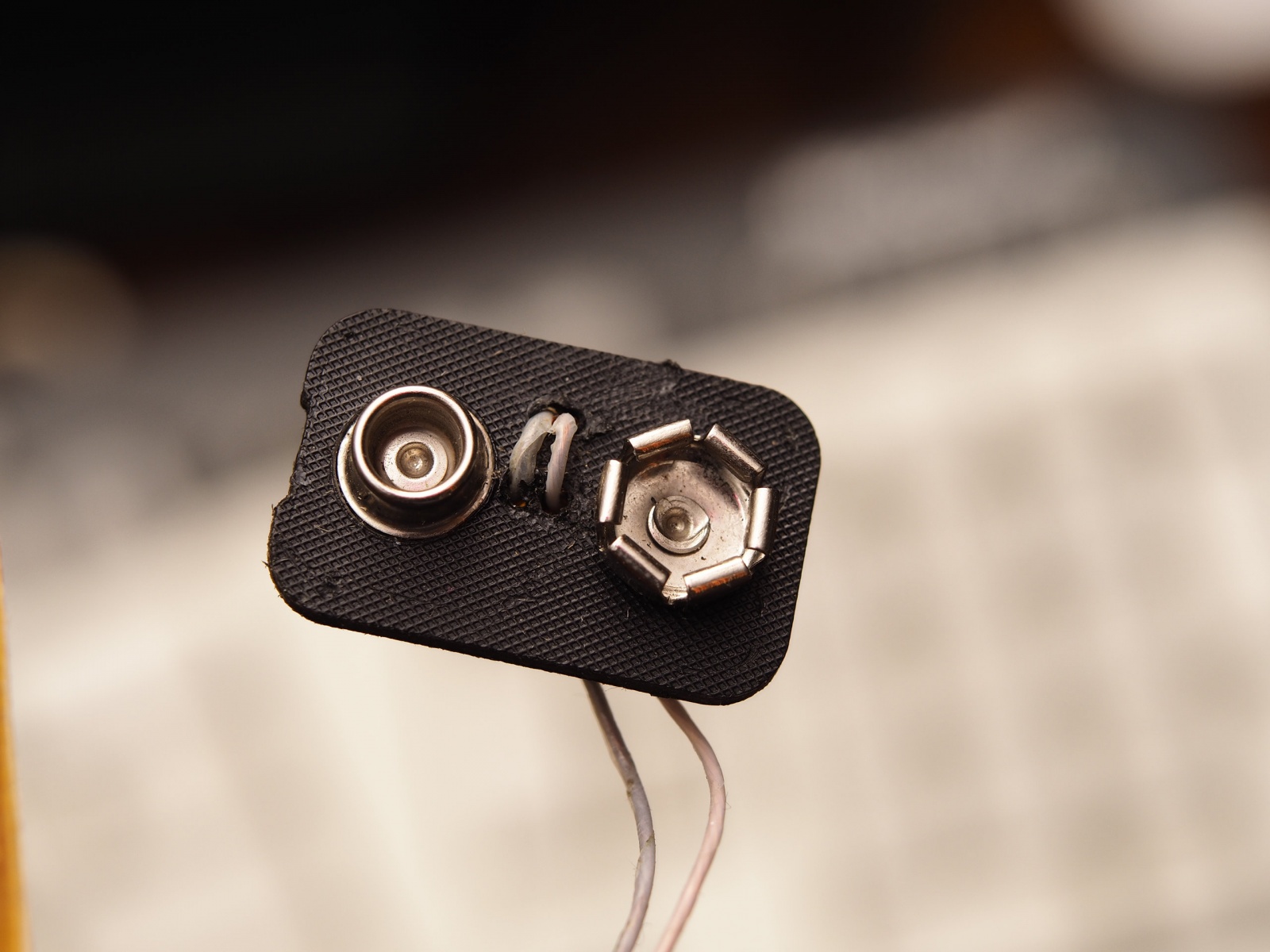

Прибор питается от девятивольтовой батареи типа «Крона», при работе потребляет ток около 5–7 миллиампер. Мне кажется, что контактная плашка была заменена и выглядит как часть батарейки. Судя по фотографиям из сети, оригинальные контакты располагались на хрупкой гетинаксовой пластине, которая развалилась.

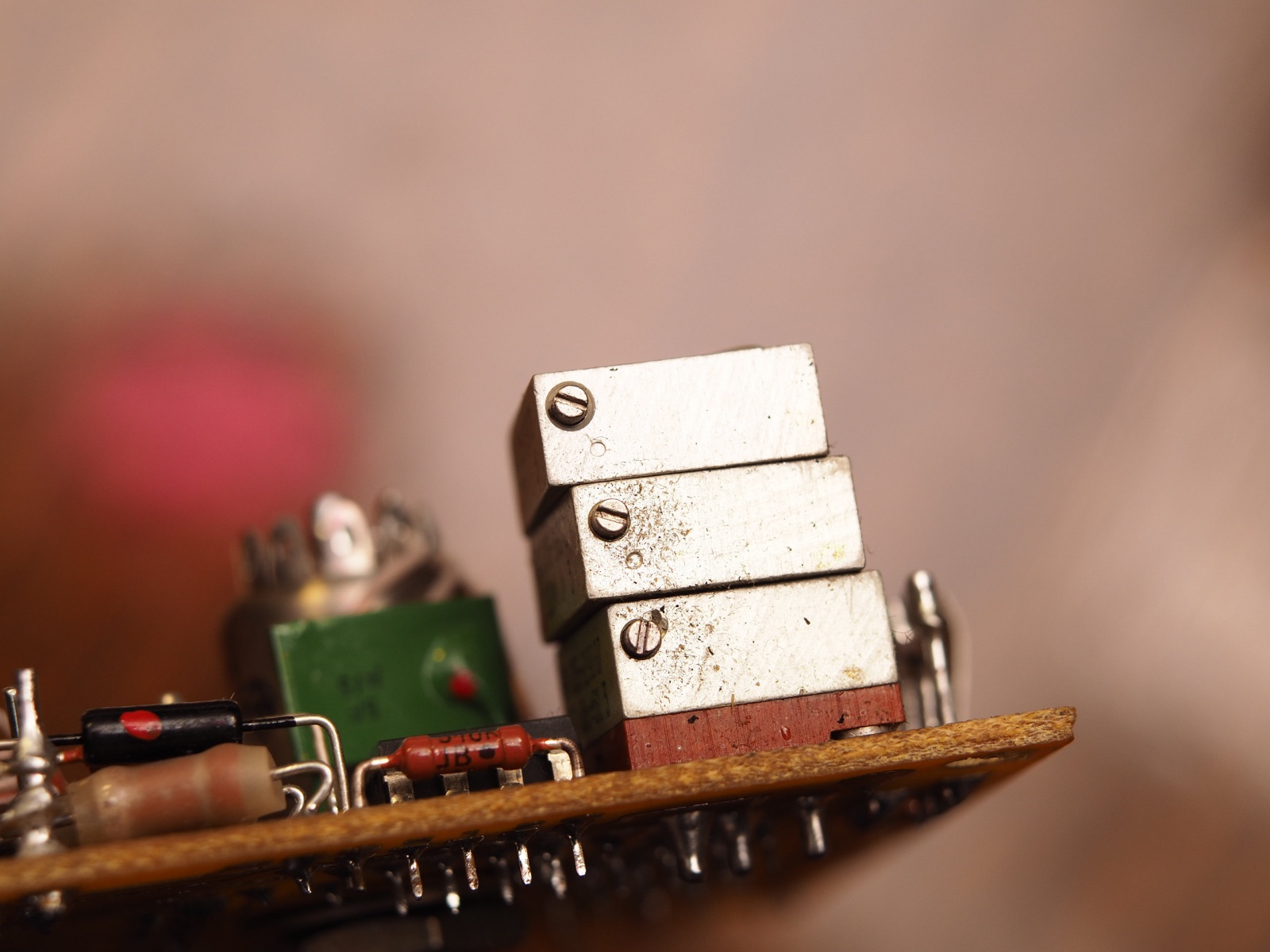

На плате располагаются шесть металлических подстроечных резисторов в виде своеобразной этажерки, соединённой П-образными скобами из проволоки.

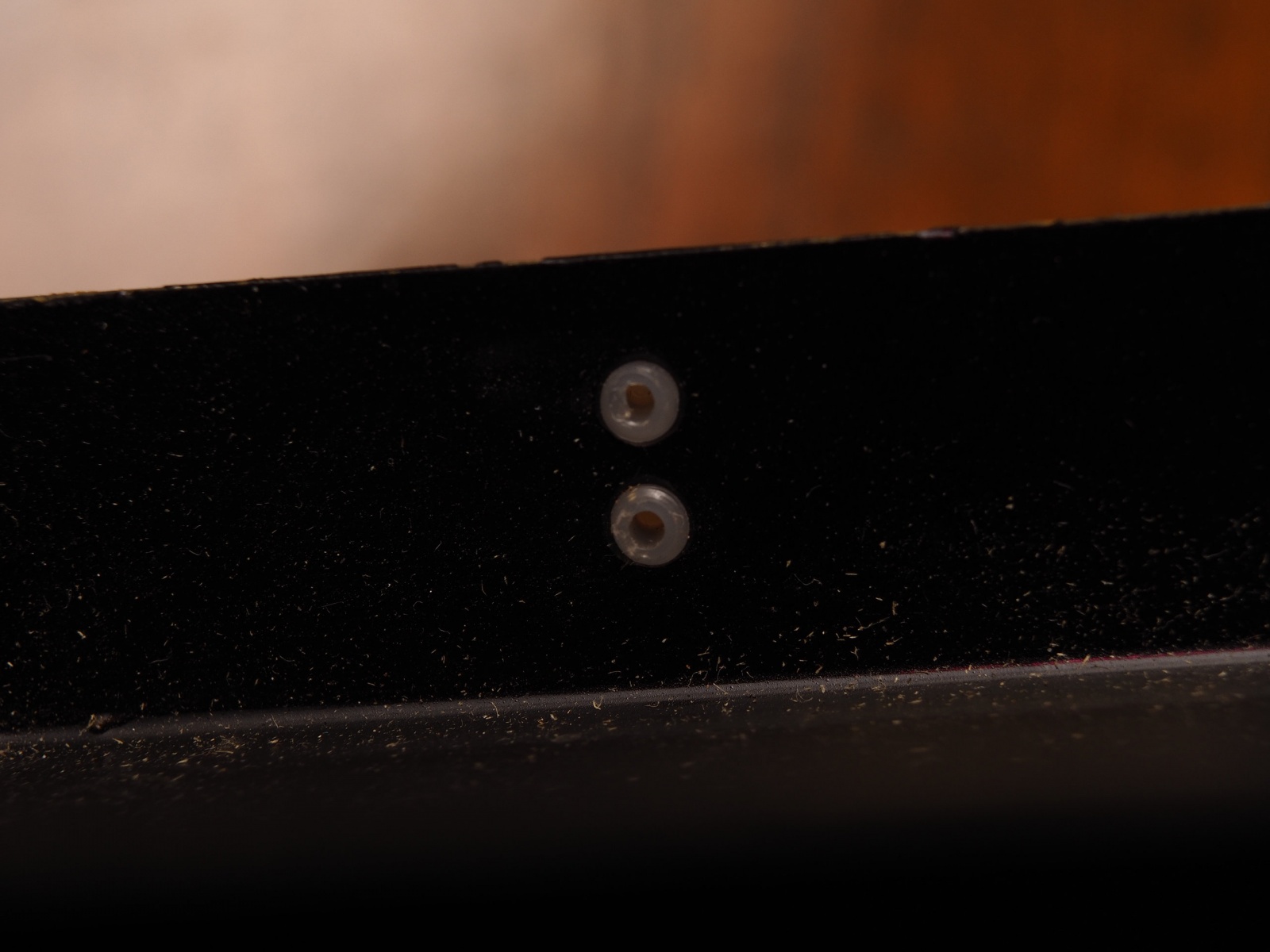

Эти резисторы нужны для калибровки прибора. В боковых гранях прибора имеются отверстия, прикрытые крышками из полиэтилена.

Правда, почему-то отверстий два, а резисторов три. Одна заглушка утеряна.
В сети была найдена информация о существовавшем блоке ИП-2 с калибровочными резисторами.

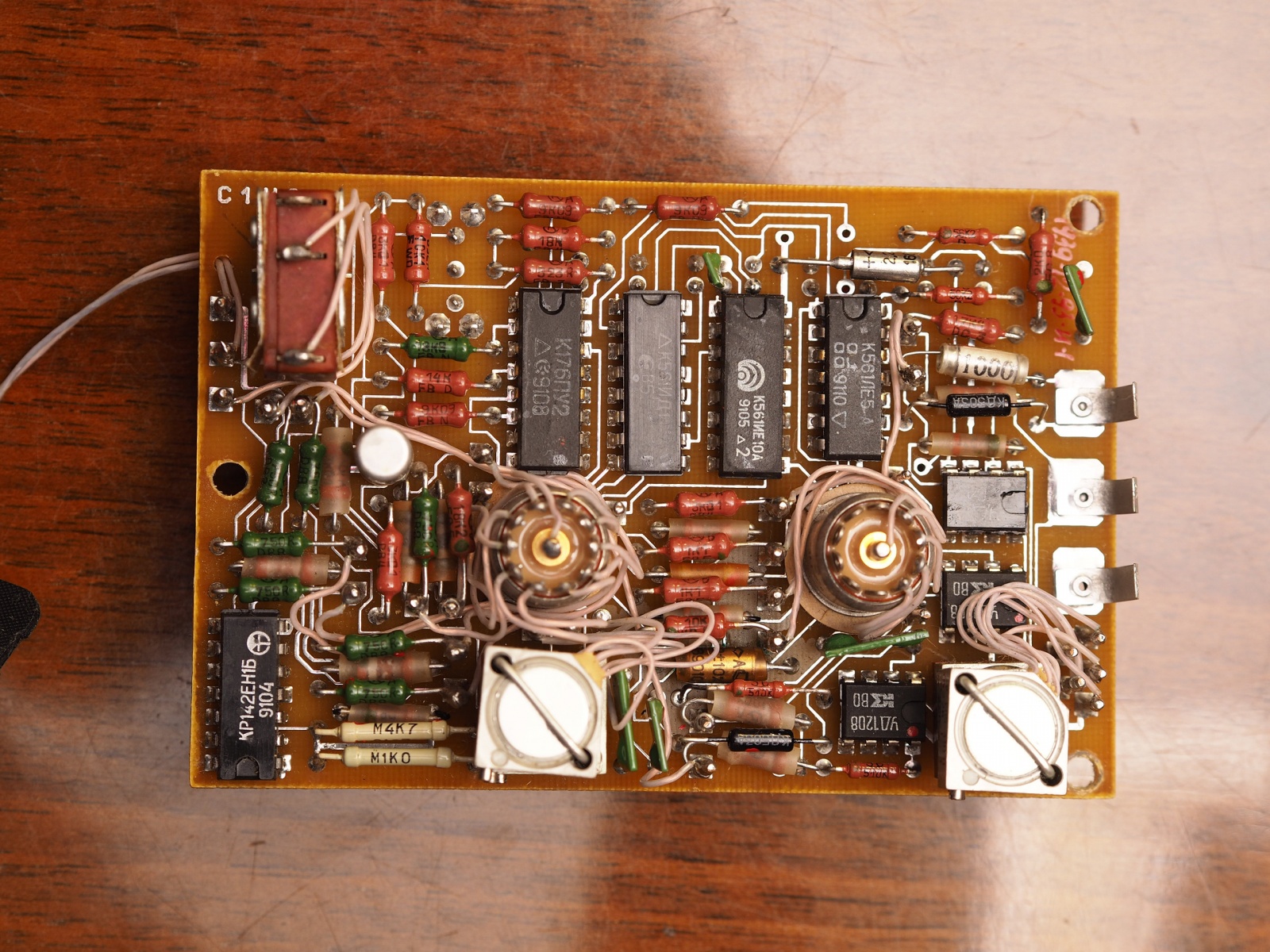

На плате распаяны многочисленные микросхемы. Пара восьминогих К140УД1208 — многофункциональные операционные усилители. Одна микросхема, промаркированная как УД1А, судя по всему, тоже ОУ.
Ближе к батарейному блоку находится интегральный стабилизатор напряжения КР142ЕН1Б, обеспечивающий стабилизированное питание для всего прибора. На плате замечены пара танталовых конденсаторов и один электролитический, пара диодов.
Также есть цифровые микросхемы. Микросхемы К561ЛЕ5 (КМОП) представляют собой четыре логических элемента 2ИЛИ-НЕ. Микросхема К561ИЕ10 (КМОП) — два синхронных двоичных счётчика-делителя. К561ИД1 (КМОП) представляет собой двоично-десятичный дешифратор. К176ПУ2 — согласователь уровня для ТТЛ с инверторами, возможно, используется как буфер-умощнитель выходов микросхем.

При нажатии большой красной кнопки питания на приборе вспыхивает верхний светодиод, и с каждым тактом работы он «спускается» на один шаг в сторону уменьшения процента влаги, пока не достигнет измеренного уровня. Я экспериментировал с различными резисторами и обнаружил, что если разомкнуть игольчатые щупы, не отпуская кнопки питания, светодиоды продолжат загораться по очереди в сторону уменьшения значения. По всей видимости, счётчик останавливает работу, когда измеренное значение проводимости соответствует установленному ручками управления уровню напряжения.
Мне удалось найти в городской библиотеке инструкцию к прибору. В ней указана методика поверки со значениями контрольных сопротивлений. Планирую откалибровать прибор. Возможно, вы ещё увидите его в последующих статьях, посвящённых работе с деревом. Буду рад, если вам понравилось. Мне очень понравилось изучать начинку данного девайса. Ну и есть некоторое чувство гордости за город, в котором могли спроектировать и наладить производство. На мой взгляд, выглядит он стильно и сделан крепко.
