Возникла у меня идея познакомить публику Хабра с IPv6 и настройкой протоколов на основе этого замечательного и еще плохо изученного сетевыми специалистами протокола. Для этих целей я остановлюсь на двух основных вендорах, это Juniper и Cisco. Моя статья будет состоять из трех частей. В первой части я соберу всю самую скучную, но очень нужную теорию. Рассмотрим поля протокола ipv6, принципы работы, разбиение на подсети и поставлю себе задачу, как можно больше акцентировать внимание на отличии его от любимого IPv4.
Ну что же, начнем, и начнем мы с плана.
План
• Заголовок IPv6 в сравнении с IPv4
• Представление IPv6-адресов
• Типы совместного использование протоколов IPv4 и IPv6
• Типы адресов
• Разбиение на подсети
Введение
Протокол IPv6 разработан как преемник протокола IPv4. В протоколе IPv6 больше 128-битного адресного пространства, что достаточно для 340 ундециллионов адресов. (Это число 340, за которым следует 36 нолей.) Однако IPv6 — не просто большие адреса. Когда специалисты IETF начали разработку преемника IPv4, они использовали эту возможность для устранения ограничений протокола IPv4 и внесения дополнительных улучшений.
Программисты постоянно соревнуются со Вселенной: они пытаются создать всё более идиотоустойчивые программы, а Вселенная создаёт всё более совершенных идиотов. Пока что Вселенная побеждает. (Rich Cook)
Заголовок IPv6 в сравнении с IPv4
Одним из основных конструктивных улучшений протокола IPv6 по сравнению с IPv4 является упрощённый заголовок IPv6. Заголовок IPv4 состоит из 20 октетов (до 60 байт, если используется поле «Параметры») и 12 основных полей заголовка, не учитывая поля «Параметры» и «Заполнитель». Заголовок IPv6 состоит из 40 октетов (главным образом из-за длины адресов IPv6 источника и назначения) и 8 полей заголовков (3 основных поля заголовков IPv4 и 5 дополнительных полей). Кроме того, в IPv6 добавлено новое поле, которое не используется в протоколе IPv4. Упрощённый заголовок IPv6 предлагает ряд преимуществ по сравнению с IPv4: повышенная эффективность маршрутизации для масштабируемости производительности и скорости пересылки; не требуется обработка контрольных сумм; упрощённые и более эффективные механизмы заголовков расширений (в отличие от поля «Параметры» в IPv4); поле «Метка потока» предназначена для обработки по потокам без необходимости открывать транспортный внутренний пакет для определения различных потоков трафика. В заголовке пакета IPv6 используются следующие поля:
Версия: поле, содержащее 4-битное двоичное значение, которое определяет версию IP-пакета. Для пакетов IPv6 в этом поле всегда указано значение 0110.
Класс трафика: 8-битное поле, соответствующее полю «Дифференцированные сервисы (DS)» в заголовке IPv4. Оно также содержит 6-битное значение точки кода дифференцированных сервисов (DSCP), которое используется для классификации пакетов, а также 2-битное значение явного уведомления о перегрузке (ECN), используемое для управления перегрузками трафика.
Метка потока: 20-битное поле, предоставляющее специальную службу для приложений реального времени. Используя это поле, маршрутизаторам и коммутаторам передается информация о необходимости поддерживать один и тот же путь для потока пакетов, что поможет избежать их переупорядочивания.
Длина полезной нагрузки: 16-битное поле, соответствующее полю «Общая длина» в заголовке IPv4. Оно определяет размер всего пакета (фрагмента), включая заголовок и дополнительные расширения.
Следующий заголовок: 8-битное поле, соответствующее полю «Протокол» в заголовке IPv4. Оно указывает тип полезной нагрузки данных, которые переносит пакет, что позволяет сетевому уровню пересылать данные на соответствующий протокол более высокого уровня. Это поле также используется в тех случаях, когда в пакет IPv6 добавляются дополнительные заголовки расширений.
Предел перехода: 8-битное поле, заменяющее поле «Время существования» (TTL) в IPv4. Это значение уменьшается на единицу каждым маршрутизатором, пересылающим пакет. Когда счетчик достигает 0, пакет отбрасывается, и на отправляющий узел пересылается сообщение ICMPv6, которое означает, что пакет не достиг своего назначения.
Адрес источника — 128-битовое поле, определяющее IPv6-адрес принимающего узла.
Адрес назначения: 128-битное поле, определяющее IPv6-адрес принимающего узла.
Основная проблема программистов состоит в том, что их ошибки невозможно предугадать. (Seymour Cray)
Представление IPv6-адресов
Длина IPv6-адресов составляет 128 бит, написанных в виде строки шестнадцатеричных значений. Каждые 4 бита разделенные точками называются хекстетотами (HEX), в отличии от IPv4, которые назывались октетами. Примеров перевода из шестнадцатеричной системы счисления в двоичную и десятичную в данной статье не будет. Любой уважающий себя сетевой специалист должен уметь в уме переводить из разных систем счисления, ведь не за красивые глазки сетевые специалисты получают деньги — и не маленькие.
Опишем два важных правила для правильного представления IPv6 адресов.
1) Правило номер 1:
Первое правила для сокращения записи IPv6-адресов — пропуск всех ведущих 0 в шестнадцатеричной записи. Например:
01AB можно представить как 1AB
09F0 можно представить как 9F0
0A00 можно представить как A00
00AB можно представить как AB
Это правило применяется только к ведущим нулям, а НЕ к последующим, иначе адрес будет записан неясно. Например, шестнадцатеричное число «ABC» может быть представлено как «0ABC» или «ABC0».
2) Правило номер 2:
Второе правила для сокращения записи адресов IPv6 заключается в том, что двойное двоеточие (::) может заменить любую единую, смежную строку одного или нескольких 16-битных сегментов (хекстетов), состоящих из нулей. Двойное двоеточие (::) может использоваться в адресе только один раз.
Неверный адрес:
2001:0DB8::ABCD::1234
Правильные адреса:
2001:0DB8::ABCD:0000:0000:1234
2001:0DB8::ABCD:0000:0000:0000:1234
2001:0DB8:0000:ABCD::1234
2001:0DB8:0000:0000:ABCD::1234
Для начала изучите теорию. Затем обретите собственный стиль программирования. И, наконец, забудьте об этой ерунде и просто пишите код. (George Carrette)
Типы совместного использование протоколов IPv4 и IPv6

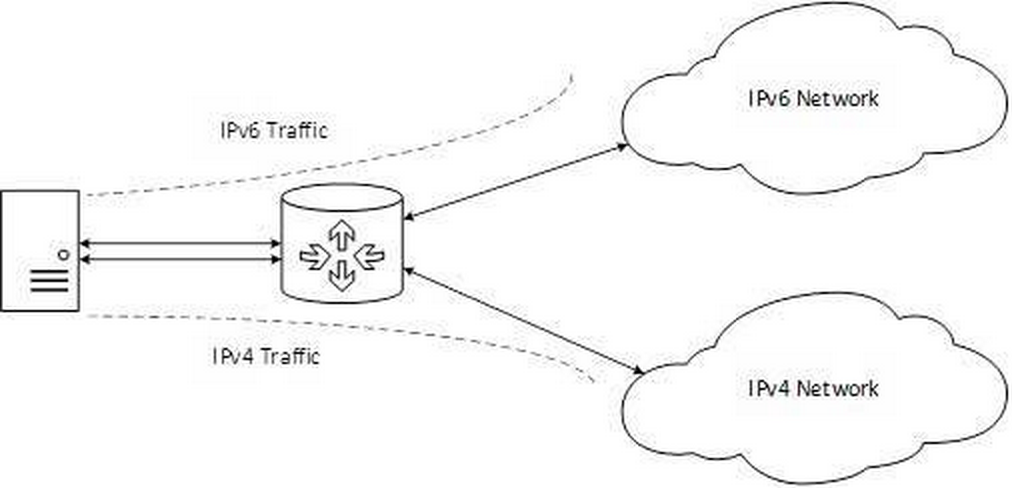

Двойной стек: двойной стек позволяет протоколам IPv4 и IPv6 сосуществовать в одной сети. Устройства с двойным стеком одновременно работают с протокольными стеками IPv4 и IPv6 (рисунок прилагается):

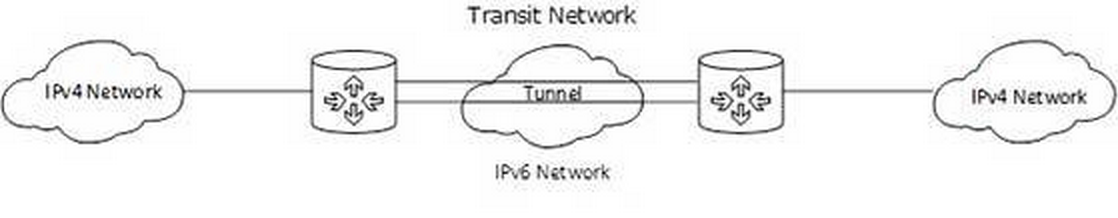

Туннелирование — это способ транспортировки IPv6-пакетов через IPv4-сеть. IPv6-пакет инкапсулируется внутри IPv4-пакета, как и другие типы данных
Преобразование — преобразование сетевых адресов 64 (NAT64) позволяет устройствам под управлением IPv6 обмениваться данными с устройствами под управлением IPv4 с помощью метода преобразования, похожего на метод преобразования из NAT для IPv4. IPv6-пакет преобразовывается в пакет IPv4-пакет и наоборот.
Для начала изучите теорию. Затем обретите собственный стиль программирования. И, наконец, забудьте об этой ерунде и просто пишите код. (George Carrette)
Типы IPv6- адресов
Существует три типа IPv6–адресов:
Unicast (индивидуальный) – Служит для определения интерфейса на устройстве под управлением протокола IPv6
Multicast (Групповой) – Используется для отправки пакетов по нескольким адресам назначения (Заменил собой Broadcast адрес, имеется IPv6- адрес для всех узловБкоторый дает аналогичный результат.)
Anycast (Произвольный) – Любой индивидуальный адрес, который может быть назначен нескольким устройствам. Пакет, отправляемый на адрес произвольной рассылки, направляется к ближайшему устройству с этим адресом.
Для ознакомления с типами адресов нам понадобится следующая информация: префикс, или сетевая часть адреса IPv4, может быть обозначен маской подсети в десятичном формате с разделительными точками или длиной префикса (запись с наклонной чертой). Например, IP-адрес 192.170.6.11 с маской подсети в десятичном формате с разделительными точками 255.255.255.0 эквивалентен записи 192.170.6.11/24.
Протокол IPv6 использует длину префикса для обозначения части префикса адреса. IPv6 не использует для маски подсети десятичное представление с разделительными точками. Длина префикса обозначает сетевую часть IPv6-адреса с помощью адреса или длины IPv6-префикса.Диапазон длины префикса может составлять от 0 до 128. Традиционная длина IPv6-префикса для локальных и других типов сетей — /64. Это означает, что длина префикса, или сетевая часть адреса, составляет 64 бита, а оставшиеся 64 бита остаются для идентификатора интерфейса (узловой части) адреса.
Образование в сфере компьютерных технологий точно так же не сделает из вас отличного программиста, как изучение кистей и красок не сделает вас прекрасным художником. (Eric Raymond)
Unicast IPv6 адреса
Unicast адрес служит для определения интерфейса устройства под управлением протокола IPv6. Пакет, который отправляется на unicast адрес, будет получен интерфейсом, присвоенным для этого адреса. Как и в случае с протоколом IPv4, IPv6-адрес должен быть индивидуальным.
Существует шесть типов Unicast адресов:
Global unicast адрес
Global unicast адрес мало чем отличается от публичного IPv4-адреса. Эти адреса, к которым можно проложить маршрут по Интернету, являются уникальными по всему миру. Глобальные индивидуальные адреса могут быть настроены статически или присвоены динамически.
Link-local
Local IPv6-адрес канала позволяет устройству обмениваться данными с другими устройствами под управлением IPv6 по одному и тому же каналу и только по данному каналу (подсети). Пакеты с локальным адресом канала источника или назначения не могут быть направлены за пределы того канала, в котором пакет создаётся. В отличие от локальных IPv4-адресов канала, локальные адреса канала IPv6 играют важную роль в различных аспектах сети. Глобальный индивидуальный адрес не обязателен. Однако для содержания локального адреса канала необходим сетевой интерфейс под управлением протокола IPv6. Если локальный адрес канала не настроен вручную на интерфейсе, устройство автоматически создаёт собственный адрес, не обращаясь к DHCP-серверу. Узлы под управлением IPv6 создают локальный IPv6-адрес канала даже в том случае, если устройству не был назначен глобальный IPv6-адрес. Это позволяет устройствам под управлением IPv6 обмениваться данными с другими устройствами под управлением IPv6 в одной подсети, в том числе со шлюзом по умолчанию (маршрутизатором). Локальные IPv6-адреса канала находятся в диапазоне FE80::/10. /10
Loopback
Loopback-адрес используется узлом для отправки пакета самому себе и не может быть назначен физическому интерфейсу. Как и на loopback-адрес IPv4, для проверки настроек TCP/IP на локальном узле можно послать эхо-запрос на loopback-адрес IPv6. Loopback-адрес IPv6 состоит из нулей, за исключением последнего бита, который выглядит как ::1/128 или просто ::1 в сжатом формате.
Unspecified address
Неопределённый адрес состоит из нулей и в сжатом формате представлен как ::/128 или просто :: Он не может быть назначен интерфейсу и используется только в качестве адреса источника в IPv6-пакете. Неопределённый адрес используется в качестве адреса источника, когда устройству еще не назначен постоянный IPv6-адрес или когда источник пакета не относится к месту назначения.
Unique local
Unique local — IPv6-адреса имеют некоторые общие особенности с частными адресами RFC 1918 для IPv4, но при этом между ними имеются и значительные различия. Уникальные локальные адреса используются для локальной адресации в пределах узла или между ограниченным количеством узлов. Эти адреса не следует маршрутизировать в глобальном протоколе IPv6. Уникальные локальные адреса находятся в диапазоне от FC00::/7 до FDFF::/7.В случае с IPv4 частные адреса объединены с преобразованием сетевых портов и адресов (NAT/PAT) для обеспечения преобразования адресов из частных в публичные. Это делается из-за недостатка адресного пространства IPv4. На многих сайтах также используют частный характер адресов RFC 1918, чтобы обеспечить безопасность или защитить сеть от потенциальных угроз. Однако такая мера никогда не была целью использования данных технологий, и организация IETF всегда рекомендовала предпринимать правильные меры предосторожности при работе маршрутизатора в Интернете. Хотя протокол IPv6 обеспечивает особую адресацию для сайтов, он не предназначен для того, чтобы скрывать внутренние устройства под управлением IPv6 от Интернета IPv6. IETF рекомендует ограничивать доступ к устройствам с помощью наилучших мер безопасности
IPv4 embedded
Последними из рассматриваемых типов индивидуальных адресов являются встроенные IPv4-адреса. Использование этих адресов способствует переходу с протокола IPv4 на IPv6.
Global unicast адрес
Global unicast IPv6-адреса уникальны по всему миру и доступны для маршрутизации через Интернет IPv6. Эти адреса эквивалентны публичным IPv4-адресам. В настоящее время назначаются только глобальные индивидуальные адреса с первыми тремя битами 001 или 2000::/3. Это лишь 1/8 от всего доступного адресного пространства IPv6. Адрес 2001:0DB8::/32 был зарезервирован для документации, в том числе для использования в примерах.

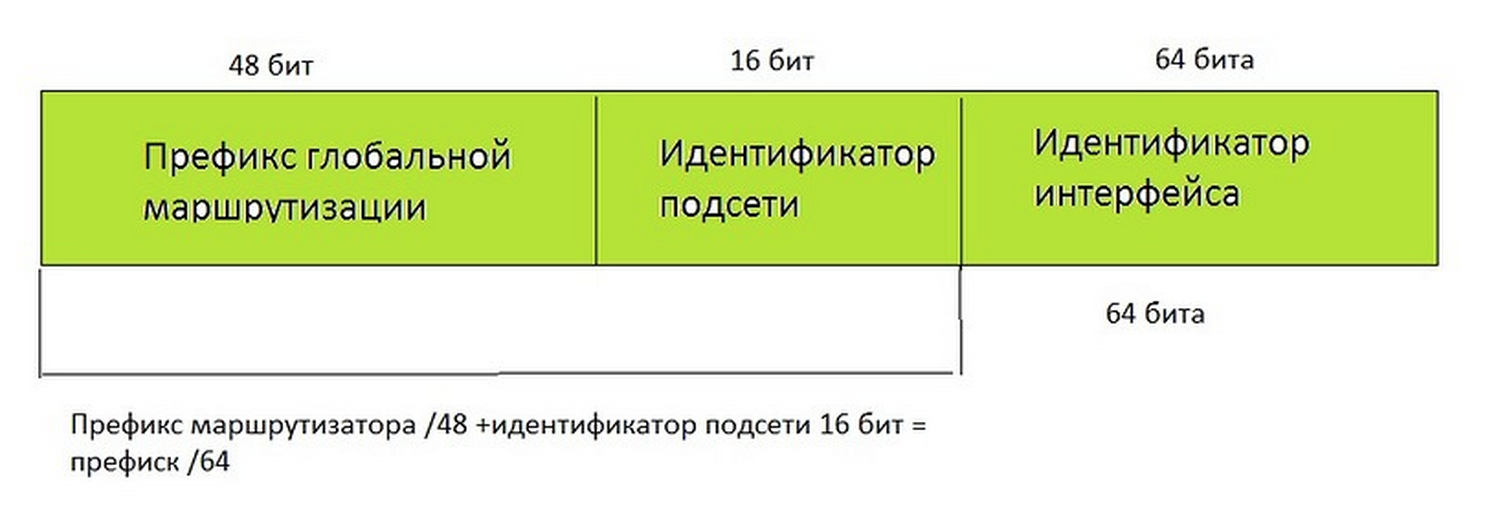

Глобальный индивидуальный адрес состоит из трёх частей:
Префикс глобальной маршрутизации — Префикс глобальной маршрутизации — это префиксальная или сетевая часть адреса, назначаемая интернет-провайдером заказчику или узлу. В настоящее время /48 является префиксом глобальной маршрутизации, который в настоящее время интернет-регистраторы назначают своим заказчикам — корпоративным сетям и индивидуальным пользователям. Этого адресного пространства более чем достаточно для большинства заказчиков.
Идентификатор подсети — Идентификатор подсети используется организациями для обозначения подсетей в каждом узле.
Идентификатор интерфейса — Идентификатор IPv6-интерфейса эквивалентен узловой части адреса IPv4-адреса. Термин «идентификатор интерфейса» используется в том случае, когда один узел может иметь несколько интерфейсов, каждый из которых обладает одним или более IPv6-адресами.
Процесс EUI-64 – Организация IEEE разработала расширенный уникальный идентификатор (EUI) или изменённый процесс EUI-64. Этот процесс использует 48-битный MAC-адрес Ethernet клиента и в середину этого адреса вставляет ещё 16 бит для создания 64-битного идентификатора интерфейса. Преимущество EUI-64 MAC-адреса Ethernet заключается в том, что его можно использовать для определения идентификатора интерфейса. Кроме того, сетевые администраторы могут легко отслеживать IPv6-адрес до конечных устройств с помощью уникального МАС-адреса. Однако это беспокоит других пользователей в связи с угрозой их конфиденциальности. Они обеспокоены тем, что их пакеты можно отследить до физического компьютера. Чтобы избежать таких осложнений, можно использовать случайно сгенерированный идентификатор интерфейса. В зависимости от операционной системы устройство может использовать случайно сгенерированный идентификатор интерфейса вместо МАС-адресов и EUI-64. Вся эта операция нужна в случае настройки DHCPv6
В мире нет такого языка программирования, на котором разработчики не смогли бы написать плохую программу. (Larry Flon)
Multicast IPv6
Мало чем отличаются от multicast IPv4-адресов. Как вы помните, multicast адрес используется для отправки одного пакета по одному или нескольким назначениям (группе мультивещания). Multicast IPv6-адреса имеют префикс FF00::/8. Multicast адреса могут быть только адресами назначения, а не адресами источника. Существует два типа:
1) групповые IPv6-адреса:
2) присвоенный групповой адрес;
1) Групповой адрес запрошенного узла. Присвоенные групповые адреса зарезервированы для заданных групп устройств. Присвоенный групповой адрес — это один адрес, используемый для осуществления связи с группой устройств, работающих на одном протоколе или сервисе. Присвоенные групповые адреса используются вместе с конкретными протоколами, например с протоколом DHCPv6.
Рассмотрим две распространённые группы присвоенных групповых IPv6-адресов.
Группа мультивещания для всех узлов FF02::1 — Это группа мультивещания, к которой подключены все устройства под управлением протокола IPv6. Пакет, отправленный этой группе, получается и обрабатывается всеми IPv6-интерфейсами в канале или сети. Эта группа адресов работает так же, как широковещательный адрес в протоколе IPv4
Группа мультивещания для всех маршрутизаторов FF02::2 — Это группа мультивещания, к которой подключены все IPv6-маршрутизаторы. Пакет, отправленный этой группе, получается и обрабатывается всеми IPv6-маршрутизаторами в канале или сети.
Групповой адрес запрашиваемого узла — это адрес, который соответствует только 24 битам глобального индивидуального IPv6-адреса устройства. Обрабатывать эти пакеты должны только те устройства, которые имеют аналогичные 24 бита в наименее значащей, крайней правой части идентификатора интерфейса.
2) Групповой IPv6-адрес запрашиваемого узла создаётся автоматически при назначении глобального индивидуального адреса или локального адреса канала. Групповой IPv6-адрес запрашиваемого узла создаётся посредством объединения специального префикса FF02:0:0:0:0:1:FF00::/104 с крайними правыми 24 битами его индивидуального адреса.
Групповой адрес запрашиваемого узла состоит из 2 частей.
Групповой префикс FF02:0:0:0:0:1:FF00::/104: первые 104 бита группового адреса запрашиваемого узла.
Наименее значимые 24 бита: последние или крайние правые 24 бита группового адреса запрашиваемого узла. Эти биты копируются из крайних правых 24 битов глобального индивидуального адреса или локального адреса канала устройства.
Существует вероятность того, что у нескольких устройств будет один и тот же групповой адрес запрашиваемого узла. Довольно редко в идентификаторах интерфейса устройств встречаются одинаковые крайние правые 24 бита. Это не влечёт за собой никаких проблем, поскольку устройство по-прежнему будет обрабатывать инкапсулированное сообщение, в котором содержится полный IPv6-адрес запрашиваемого устройства.
Если отладка — процесс удаления ошибок, то программирование должно быть процессом их внесения. (Edsger W. Dijkstra)
Разбиение на подсети
Разбиение IPv6-сети на подсети подразумевает использование другого подхода, чем разбиение на подсети IPv4-сети. Пространство IPv6-адресов разбивается не с целью экономии адресов, а для обеспечения иерархической логической структуры сети. Разбиение на подсети в IPv6 возможна двумя вариантами, которые я ниже изложу и дополню картинками для лучшего понимания.
Разбиение на подсети с использованием идентификатора подсети: Как вы помните, блок IPv6-адресов с префиксом /48 содержит 16 бит идентификатора подсети, как показано на рисунке. Разбиение на подсети с использованием 16 бит идентификатора подсети даёт 65 536 возможных подсетей /64. Поэтому нет необходимости заимствовать биты из идентификатора интерфейса или узловой части адреса. Каждая IPv6-подсеть /64 содержит примерно 18 квинтиллионов адресов, что, как очевидно, гораздо больше, чем когда-либо понадобится в одном сегменте IP-сети.Подсети, созданные из идентификатора подсети, легко представить, поскольку не нужно выполнять преобразование в двоичный формат. Чтобы определить следующую доступную подсеть, достаточно рассчитать следующее шестнадцатеричное число.Необходимо применить расчёт части идентификатора подсети в шестнадцатеричной системе счисления.Префикс глобальной маршрутизации является одинаковым для всех подсетей. Для каждой подсети увеличивается только четырёхразрядный байт идентификатора подсети.
Разбиение на подсети с использованием идентификатора интерфейса — В IPv6-сетях по аналогии с заимствованием бит из узловой части IPv4-адреса можно позаимствовать биты из идентификатора интерфейса для создания дополнительных IPv6-подсетей. Как правило, это делается по соображениям безопасности, чтобы уменьшить число узлов в подсети и создавать дополнительные подсети. При расширении идентификатора подсети путём заимствования бит из идентификатора интерфейса рекомендуется создавать подсеть на границе полубайта. Полубайт — это 4 бита или одна шестнадцатеричная цифра. Префикс подсети /64 расширяется на четыре бита или один полубайт до подсети /68. Это позволяет уменьшить размер идентификатора на 4 бита (с 64 до 60). Разбиение на подсети по границе полубайта имеет значение только для масок подсетей, выровненных по полубайту. Начиная с /64, масками подсети, выровненными по полубайту, будут являться маски /68, /72, /76, /80 и т. д. Разбиение на подсети по границе полубайта позволяет создать подсети с использованием дополнительного шестнадцатеричного значения. Можно создать подсеть в пределах полубайта, используя шестнадцатеричную цифру, однако это не рекомендуется и, кроме того, в этом нет необходимости. Разбиение на подсети в пределах полубайта сводит на нет преимущества быстрого определения префикса из идентификатора интерфейса. Например, если используется длина префикса /66, первые два бита были бы частью идентификатора подсети, а вторые два бита — частью идентификатора интерфейса.
