По специфике работы сталкиваюсь с дефицитом информации по эксплуатации систем конвенциональной и транкинговой связи и, в частности, при работе с оборудованием компании «Kenwood». При этом есть небольшой накопленный опыт, которым я бы хотел поделиться.
Сегодня расскажу об одном из вариантов практической реализации ROIP (radio over ip) с помощью радиостанции kenwood nx-700, cisco 2911 с CUCME и ROIP шлюза ФР-106.
1. Цель и начальные условия
Имеем действующую сеть телефонной связи на базе цифровой АТС CUCME маршрутизатора Cisco 2911 с использованием протоколов SIP и SCCP и действующую сеть конвенциональной связи (рации) на базе репитера kenwood nxr-710. Шлюз ФР-106 включен в сеть, ему назначен ip адрес.
Задача-минимум сего действа — организация входа в сеть радиосвязи (рации) через телефонную сеть.

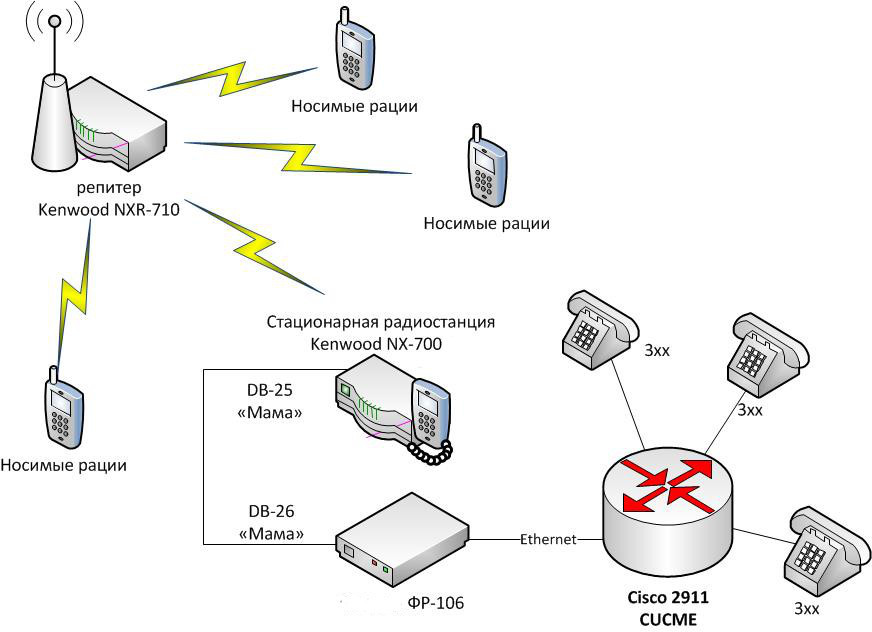

Рис.1. Схема организации ROIP
2. Настройка оборудования
2.1. Cisco 2911 CUCME
Шлюз ФР-106 использует протокол SIP. Производим соответствующие настройки цифровой АТС CUCME:
voice register dn 15
number 323
voice register pool 15
id mac 3023.3023.3023
number 1 dn 15
username 323 password test
description Roip
codec g711ulaw
Телефонный номер я выбрал 323 исходя из топологии своей телефонной сети, id mac — ставятся любые цифры, можно и настоящий мак-адрес ФР-106.
2.2. Настройка радиостанции Kenwood NX-700
Настройка сводится к программированию COR (Carrier Operated Relay, изменяет состояние порта при приеме несущей) и PTT (push-to-talk) на сервисном разъеме. Подключаем ПК к радиостанции через кабель, например, kpg-46U. Запускаем программу KPG-111D. Считываем настройки. Заходим в Extended Function, далее AUX. Для выхода COR я выбрал пин 22, для входа PTT — пин 4. Записываем настройки. Вход микрофона это 6-7 пин. Выход звука — 17-18 пин.
Рис. 2. Настройка NX-700
2.3. Настройка roip-шлюза ФР-106
Заходим через броузер на веб-интерфейс roip-шлюза ФР-106. Далее в «Настройки аудио». Путем подбора я остановился на следующей конфигурации:
Рис. 3. Меню «Настройка аудио» шлюза ФР-106
Далее настраиваем параметры sip, в поле «IP адрес сервера регистрации» вписываем адрес Cisco 2911 CUCME. Учетная запись такая, как и была настроена на CUCME выше: 323, test:

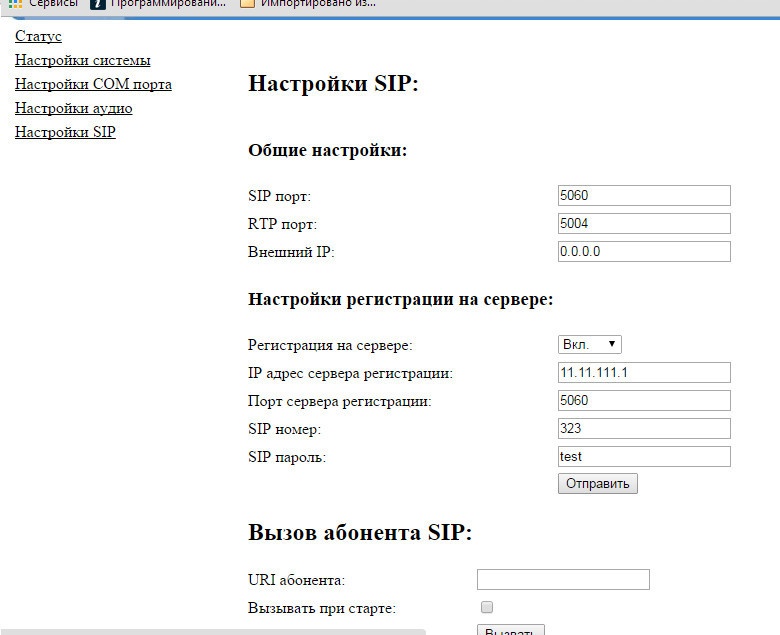

Рис. 4. Меню «Настройка SIP» шлюза ФР-106
Теперь стыкуем ФР-106 и NX-700. В комплекте с ФР-106 уже идет кабель, оконцованный разъемом DB-26 «мама». На NX-700 необходимо распаять разъем DB-25 «мама». Пины стыкуются по следующей схеме:
Kenwood ---------------------------------ФР-106
вход PTT 4--------------------------------13 выход PTT
вход аудио 6------------------------------8 выход аудио
земля аудиовхода 7---------------------7 земля аудиовЫхода
аудиовыход 17---------------------------6 аудиовход
земля аудиовЫхода 18-----------------14+15 земля аудиовхода
выход COR 22----------------------------12 вход COR
3. Эксплуатация
Работает все это так. Звоним на номер 323, шлюз поднимает трубку и далее с помощью функции VOX определяет наличие голоса. Есть голос — передал в радиосеть. При этом пока трубка телефона не положена — слушаем переговоры в радиосети.
4. Заключительные положения
Поддержка по шлюзу ФР-106 адекватная, много информации на сайте производителя, обошелся примерно в 15 000 руб. Не смог разобраться с оповещением о подключении к радиосети в телефонной трубке — т.е. позвонил на номер, в трубке тишина — то ли подключился, то ли нет, первое время не привычно. Далее, при текущих настройках невозможно из телефонной сети вызвать станцию NX-700, к которой подключен шлюз, т.к. радиостанция не воспроизводит звук с ФР-106. Но нахожу в этом логику, решаемо. Также производитель заявляет возможность выхода с рации в телефонную сеть через dtmf.
5. Ссылки
Общая информация о конвенциональных и транкинговых сетях;
Информация для настройки roip-шлюза;
Информация для настройки kenwood.
P.S. Кабели для программирования kenwood в известном американском интернет-магазине в 10 раз дешевле, чем в России. Уму непостижимо.
Автор: upahana
