Одноплатник на 155-й серии — ЧПУ

А задумывались ли Вы, что можно сделать на ЭВМ «Берёста-4» с объемом памяти ПЗУ 256 байт? Многие из Вас скажут, что можно всего лишь поморгать светодиодом, а я скажу Вам, что можно сделать ЧПУ станок. Лично я давно хотел себе ЧПУ «рисовалку» вот её и задумал сделать.

Начнем с самого простого: подергаем шаговым двигателем. В роли шагового двигателя - шаговый двигатель 17HS08-1004S. Управление «шаговиком» доверим драйверу на микросхеме tb6600. Здесь все просто: выбрал направление кручения и подал импульс. Шаговый двигатель сделал один микрошаг. Главное - настроить драйвер по току да по количеству микрошагов в одном шаге. Настраивается это все выключателями на самом драйвере.

Ну, с этой задачей «одноплатник» справился. В принципе, я и не сомневался, потому что задача из разряда легких. А вот дальше начинается ужас- он же кошмар.) Так как памяти у «Берёсты» очень мало (256 байт), а поставленная задача не из разряда «Hello world», то нужно как-то выкручиваться. На «Берёсте» нет аппаратного UART. При реализации программного, возможно, не хватит памяти. Что же делать?

Открываю перед собой диаграмму UART и, гипнотизируя её взглядом, начинаю сворачивать извилину мозга в ленту Мебиуса: «Плюс. Все время плюс. Началась передача — это минус. Дальше пошли данные, бит четности и все сначала.  Данные… Вся сложность в данных. А если я их упрощу? Но как? Компьютер выдает стандарт, и станок должен этот стандарт принять. Ставить посредника в виде микроконтроллера не хочу и не буду. В комплексе с этой проблемой идет еще одна. «Берёсте» не хватит памяти, чтобы отработать G-код. Значит, нужно придумать упрощённый стандарт: команда выбора направления вперед/назад, движение по Х шаг (согласно выбранного направления). По Y - то же самое. По Z - поднять/опустить перо.  Итого 6 команд. Если первая команда будет число 1 переданный по UART, вторая команда будет число 3, третья - 7, четвертая - 15, пятая – 31. А так как это все в двоичной системе, то данные будут всегда плюс, который зажат с двух сторон минусами, а различаться будут только длительностью этого плюса. Такой своеобразный «UARTовый ШИМ». А это может сработать!»

 И тут из телевизора раздается голос Пина (Смешарики): «Компрессия!!!»

Я мысленно согласился и начал писать код «ШИМового UARTA».

И так, у меня есть программа, которая передает команды. Станок их принимает и даже распознает. Шаговые двигатели в движении. Вроде бы все хорошо, но ставить шаговый двигатель с громоздким драйвером на ось Z это как стрелять из пушки по воробью. От оси Z требуется поднять перо или опустить. Более рационально установить на эту ось сервопривод.

В ходе непринуждённого диалога сервопривод сообщил мне, что он любит ШИМ, но у меня нет аппаратного ШИМ. Придется писать программный. Но у меня нет таймера и прерываний. Можно, конечно, и без этой роскоши (таймер/прерывание), но возникает другая проблема: большую часть времени «Берёста» занята обработкой UART. От того очень сложно рассчитать интервалы. Как же мне быть? Решение возникло, само собой. Оказывается, моему сервоприводу SG90-9G (за другие модели ничего не скажу) не обязательно в определенное время выдавать сигнал угла поворота. То есть достаточно выдать импульс продолжительностью 500-24000 мкс. , что соответствует углу поворота 0-180 градусов, а потом безгранично долго можно ничего не подавать, до возникновения необходимости в этом.

//начинаем опрашивать UART
start:
mov buf,0
mov r2,buf
mov buf,8
mov adr,buf
mov buf,1
mov ram,buf

mov buf,10
mov r1,buf

mov a,p2
mov roma1, rx
mov roma2, rx
jbz0		//если - то переход на прием
// если +
mov roma1, start
mov roma2, start
jmp

rx:
mov a,p2
mov roma1, rx
mov roma2, rx
jbz0		//если - то ждем
// если +

start2:
mov a,p2
mov roma1, rx2
mov roma2, rx2
jbz0		//если - то переход на закончить
// если +

mov a,r1
add r1
mov roma1, up
mov roma2, up
jc	//если переполнение

mov roma1, start2
mov roma2, start2
jmp

up:
mov a,r2
add r2
mov r1,buf
mov roma1, start2
mov roma2, start2
jmp

rx2:
mov a,p2
mov roma1, rx2
mov roma2, rx2
jbz0		//если - то ждем

// если +
mov buf,1
mov ram,buf
mov a,r2

mov ROMa1, Xclk
mov ROMa2, Xclk
je	//если равны то переход

mov buf,3
mov ram,buf
mov a,r2

mov ROMa1, Yclk
mov ROMa2, Yclk
je	//если равны то переход

mov buf,2
mov ram,buf
mov a,r2

mov ROMa1, DIRup
mov ROMa2, DIRup
je	//если равны то переход

mov buf,4
mov ram,buf
mov a,r2

mov ROMa1, DIRdown
mov ROMa2, DIRdown
je	//если равны то переход

mov buf,5
mov ram,buf
mov a,r2

mov ROMa1, Zdown
mov ROMa2, Zdown
je	//если равны то переход

mov buf,6
mov ram,buf
mov a,r2

mov ROMa1, Zup
mov ROMa2, Zup
je	//если равны то переход

//иначе ждем следующий байт
mov roma1, loop	//указываем координаты для переходов на метку start
mov roma2, loop	//указываем координаты для переходов на метку start
jmp		//повторим

Zup:
mov buf,8		//1 в буфер
mov p1, buf		//отправить в порт 1

mov buf,0
mov r1,buf

delay270:

mov buf,8
mov adr,buf
mov buf,1
mov ram,buf
mov buf,1
mov a,buf

delay27:
add a
mov roma1, vse27
mov roma2, vse27
jc	//если регистр а переполнился то закончить задержку
mov roma1, delay27
mov roma2, delay27
jmp

vse27:
mov a,r1
add r1
mov roma1, vse270
mov roma2, vse270
jc	//если регистр а переполнился то закончить задержку
mov roma1, delay270
mov roma2, delay270
jmp

vse270:
mov buf,0		//0 в буфер
mov p1, buf		//отправить в порт 0

mov roma1, loop	//указываем координаты для переходов на метку start
mov roma2, loop	//указываем координаты для переходов на метку start
jmp		//повторим

Zdown:
mov buf,8		//1 в буфер
mov p1, buf		//отправить в порт 1

mov buf,1
mov r1,buf

delay2701:
mov buf,8
mov adr,buf
mov buf,1
mov ram,buf
mov buf,1
mov a,buf

delay271:
add a
mov roma1, vse271
mov roma2, vse271
jc	//если регистр а переполнился то закончить задержку
mov roma1, delay271
mov roma2, delay271
jmp

vse271:
mov a,r1
add r1
mov roma1, vse2701
mov roma2, vse2701
jc	//если регистр а переполнился то закончить задержку
mov roma1, delay2701
mov roma2, delay2701
jmp

vse2701:
mov buf,0		//0 в буфер
mov p1, buf		//отправить в порт 0
mov roma1, loop	//указываем координаты для переходов на метку start
mov roma2, loop	//указываем координаты для переходов на метку start
jmp		//повторим

DIRup:
mov buf,2 //выбор направления вращения DIR
mov p1,buf
mov buf,10 //сохраняем выбор направления вращения DIR
mov adr,buf
mov buf,1
mov ram,buf

mov roma1, loop	//указываем координаты для переходов на метку start
mov roma2, loop	//указываем координаты для переходов на метку start
jmp		//повторим

DIRdown:
mov buf,10 //сохраняем выбор направления вращения DIR
mov adr,buf
mov buf,0 //выбор направления вращения DIR
mov p1,buf
mov ram,buf

mov roma1, loop	//указываем координаты для переходов на метку start
mov roma2, loop	//указываем координаты для переходов на метку start
jmp		//повторим

Yclk:
mov buf,10
mov adr,buf
mov a,ram
mov roma1, lab2
mov roma2, lab2
jbz0		//если 0 то переход

mov buf,6
mov p1,buf

mov roma1, delay
mov roma2, delay
jmp

lab2:
mov a,p2
mov roma1, stepY	//указываем координаты для переходов на метку
mov roma2, stepY	//указываем координаты для переходов на метку
jbz2		//если - то переход (концевик не сработал, Y>0)
// теперь Y=0
mov roma1, delay
mov roma2, delay
jmp
stepY:

mov buf,4
mov p1,buf
mov roma1, delay
mov roma2, delay
jmp


Xclk:
mov buf,10
mov adr,buf
mov a,ram
mov roma1, lab1
mov roma2, lab1
jbz0		//если 0 то переход
mov buf,3
mov p1,buf

mov roma1, delay
mov roma2, delay
jmp

lab1:
mov a,p2
mov roma1, stepx	//указываем координаты для переходов на метку
mov roma2, stepx	//указываем координаты для переходов на метку
jbz1		//если - то переход (концевик не сработал, Х>0)
// если X=0
mov roma1, delay
mov roma2, delay
jmp
stepx:
mov buf,1
mov p1,buf

//вместо delay	------------
delay:
			//-
mov buf,8			//-
mov adr,buf			//-
mov buf,0			//-
mov r1,buf			//-
delay_lab:
			//-
mov a,r1			//-
add r1			//-
			//-
mov roma1, delay_out			//-
mov roma2, delay_out			//-
jc			//если переполнение
mov roma1, delay_lab			//-
mov roma2, delay_lab			//-
jmp			//-
//------------------------
delay_out:
mov buf,10
mov adr,buf
mov a,ram
mov roma1, label3
mov roma2, label3
jbz0		//если 0 то переход

mov buf,2
mov p1,buf
mov ROMa1, loop
mov ROMa2, loop
jmp

label3:
mov buf,0
mov p1,buf

loop:
mov roma1, start	//указываем координаты для переходов на метку start
mov roma2, start	//указываем координаты для переходов на метку start
jmp		//повторим

Готовые решения управления «рисовалкой» мне не подойдут, так как они отправляют G-коды. Значит, надо писать свою.  Она должна уметь: устанавливать соединение с ЧПУ и преобразовывать G-код в нужную мне систему команд. Если с установкой соединения все просто, то с преобразованием G-кода чуть-чуть интересней.

Пример G-кода (предположим, что исполнительное устройство находится в координатах X=0, Y=0):

G0 X2 Y2

В данном примере ЧПУ-станок построит вектор с координатами (X=0, Y=0)-(X=2, Y=2) и начнет двигать исполнительное устройство по этому вектору до координаты X=2, Y=2

Моя же «рисовалка» вектор строить не может, поэтому за нее это сделает программа на компьютере. И тут я в очередной раз освежил в памяти алгоритм Брезенхема. Вот он как раз и превратит координаты начала и конца линии в координаты каждой точки этой линии.

Мой код (предположим, что исполнительное устройство находится в координатах X=0, Y=0):

UXYXY

После выполнения этой последовательности исполнительное устройство будет находиться по координатам X=2, Y=2

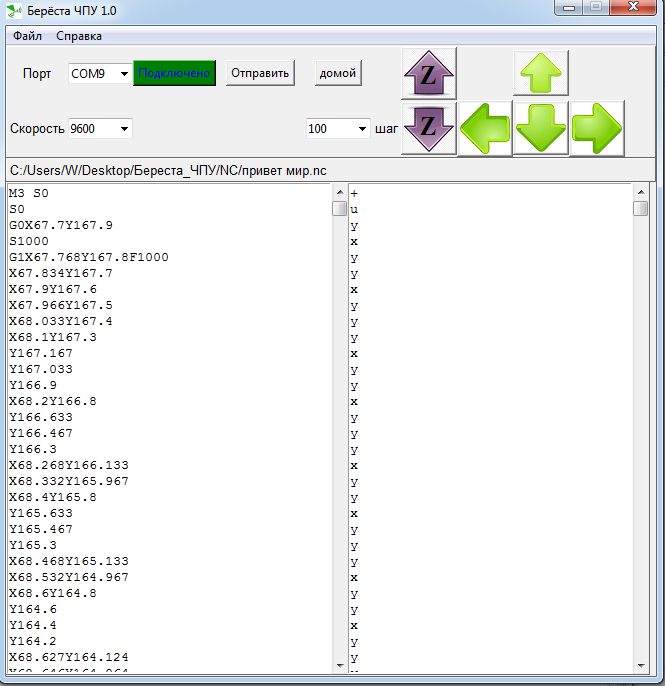

Ну и пару слов о компьютерной программе. Подключаемся к ЧПУ на скорости 9600 бод. Открываем файл G-кода. Программа преобразует его в упрощённый формат, используя алгоритм Брезенхема. Жмем «отправить» и ЧПУ начинает рисовать. Также есть возможность управлять ЧПУ по всем осям в ручную.

Максимальный размер рисуемой картинки - 75х85 мм. В роли пера используется карандаш с диаметром графита 0.7 мм. В роли посредника между компьютером и ЧПУ выступает любой преобразователь USB-UART. Я пробовал как основанный на микросхеме CP2102, так и на микросхеме CH240.

Подведем итог: программа драйвера для «Берёсты» получилась объёмом 228 байт, что прекрасно вписывается в максимальный объем 256 байт. На её плечи ложится контроль двух концевых выключателей по оси Х и Y, два шаговых двигателя, один сервопривод, прием и обработку 6 команд по UART. И остается еще аж целых 28 байт на развитие.)

Вот такая «Берёста» у нас получилась: поморгает, порисует, а может и еще какие скрытые таланты имеет. Ну, это уже совсем другая история. ;)

исходные файлы проекта: Яндекс Диск

немного видео:
